Особенности прокладки кабеля

Удобнее всего отобразить зоны, распределив их по отдельным комнатам: предбанник, парилка, комната отдыха, душевая и т.д. Выбирая автомат, опирайтесь на количество источников запитки и предполагаемой мощности напряжения. Заземление можно сделать только для парилки, но это обязательное условие для парилок, где есть электрическая печь. Устанавливая светильники в парной, рекомендуется сделать небольшую петлю на проводе, перед тем как заводить в корпус осветительного прибора. Это позволит избежать затекания конденсата внутрь корпуса. Обеспечьте свободный доступ к щитку. Помещение, где установлен автомат, должно хорошо проветриваться. Выполняя монтаж, внимательно следите за тем, чтобы не было перекручивания и резких загибов. Для светильников необходимо использовать только цельные, закрытые плафоны из материала, устойчивого к перепадам температуры и способного выдержать высокие температурные нагрузки. Лучше использовать элементы в пластиковой или гофрированной оболочке.

Инструменты для монтажа проводки

Перечень необходимого инструментария зависит от того, какую проводку планируют – наружную или скрытую. В первом случае никаких сложных агрегатов не потребуется, пользователю нужно обзавестись:

отвертками для электромонтажных работ;
плоскогубцами и ножом;
изолентой;
строительной рулеткой с гидравлическим уровнем или нивелиром лазерного типа;
дрелью.

Если в бане планируют скрытую проводку, к указанному выше перечню оборудования нужно будет добавить такие инструменты:

перфоратор и специальные коронки, предназначенные для высверливания отверстий под розетки;
материалы для шпаклевания, а именно алебастр, известь, миксер для приготовления смеси, ведро или другая емкость;
шпатели.

Предварительная подготовка

Ознакомиться с Правилами устройства электроустановок (ПУЭ). На территории России действует 7-е издание этого документа.

В этих Правилах, в разделе 7, вы найдете четкие требования к установке электропроводки и электроприборов в помещениях с повышенной влажностью и температурой.

Начертить схему электропроводки в бане и определиться, где и какое оборудование будет установлено в бане, где и какие будут установлены светильники, розетки, выключатели, какие провода и сколько их в метраже вам понадобится для уличной и внутренней проводки. От количества электрооборудования и осветительных приборов зависит выбор сечения проводов. Научиться правильно рассчитать мощность (нагрузку), которую будет нести ваша электросеть в бане, определиться с оптимальной освещенностью помещения.

Изучить вопрос заземления отдельно стоящего строения а также, обладать информацией о местной электросети, поскольку наши сети ранее не предусматривали заземление в каждом отдельном доме.

Требования к прокладке электропроводки в бане

Все кабели прокладываются только в строго горизонтальном либо вертикальном направлениях.
Углы поворотов проводов прокладываются только под прямым углом (90 градусов).
Горизонтальная линия проводки может располагаться не ближе, чем 10—20 см от потолка и должна проходить параллельно ему.
Расстояние проводов от дверей должно быть более 10 см. То же самое касается переключателей возле окна.
От металлических предметов, батарей провода должны прокладываться на расстоянии не ближе, чем 50 см.
Переключатели могут быть расположены на высоте до 1 метра от поверхности пола.

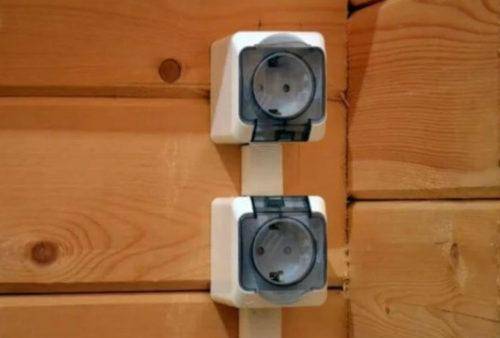

Также следует учитывать, что розетки по евростандарту располагают на расстоянии 30 см от уровня пола, от двери душевой кабины розетки и выключатели могут располагаться не ближе, чем 60 см, разводка кабелей от распределительного щита производится цельным куском кабеля.

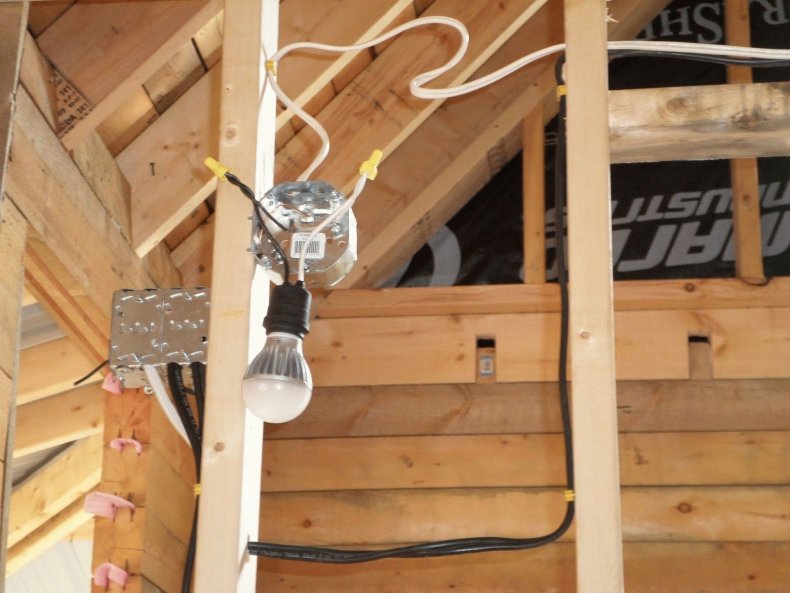

Проводку можно соединять только в соединительной (распаечной) коробке, которая имеет высокую степень защиты от влаги и пыли. Электрический щиток монтируется максимально близко к входу подводящего кабеля.

Запрещено

Прокладывать провода напротив дверных проходов и в углах стен.
На один переключатель подключать более двух светильников.
Не допускается никаких сгибов и перекручивания проводов.
Не допускаются скрутки проводов — соединения проводов могут быть только с помощью спайки, сварки, винтовых или болтовых сжимов и клемм.
Прятать и скрывать распределительные (соединительные) коробки.
И еще несколько предварительных рекомендаций:
Перед началом монтажа прорисуйте на стенах карандашом основные трассы проведения кабелей (по уровню) и обозначьте точки оборудования, светильников, выключателей, розеток.

Схему электрической сети сохраните на бумажном носителе на случай, если придется делать ремонтные работы в будущем.

Советы от профессионалов

Напоследок предлагаем вам взять на заметку несколько советов от специалистов, занимающихся монтированием электросистем различного типа:

Под кабель-каналы подкладывайте огнеупорный материал, например, тонкую полосу листового асбеста.
При работе внутри помещения используйте элементы с термоизоляцией.

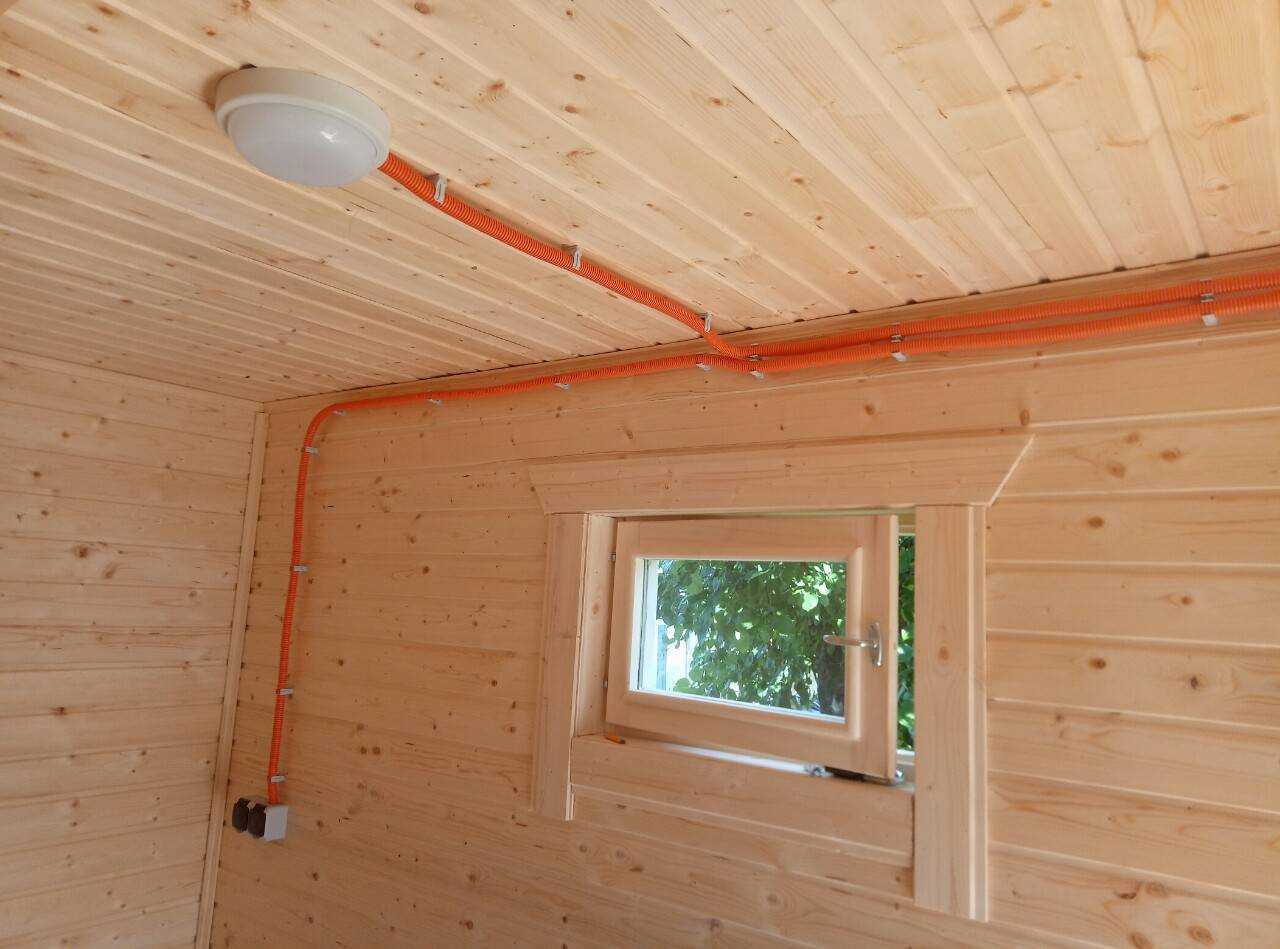

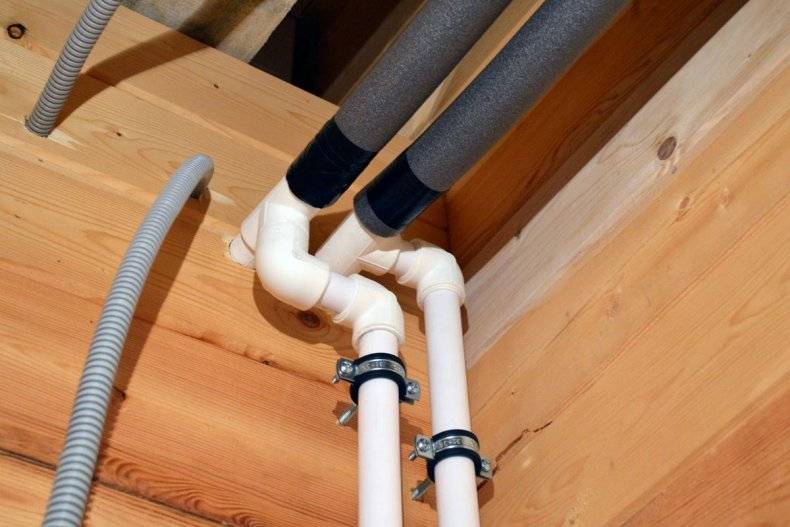

Укладывайте кабеля в гофру, выполненную из негорючего материала. Этим вы поможете предотвратить распространение огня при самовозгорании проводки.
Обязательно устанавливайте металлическую пластину между деревянной стеной и выключателями/розетками — она послужит прекрасной защитой.

Прежде всего позаботьтесь о пожаробезопасности Поскольку в современных банях зачастую используются мощные электроприборы, выбирайте для уличных работ жилы сечением не менее 16 миллиметров квадратных.

Мы рассмотрели схематически процесс укладки электропроводки своими руками. Теперь вы знаете, что это довольно трудоемкий процесс, требующий наличия определенных навыков и соблюдения ряда правил. Перед началом работ обязательно ознакомьтесь с ПУЭ. Будьте внимательны! Удачи!

Закупка кабелей и электрооборудования до начала монтажных работ

Если речь идет о том, как правильно провести проводку в бане, то все оборудование и кабели должны обладать высоким уровнем защиты от воздействия повышенной влажности и температуры. Обычно оборудование и материалы для подобных условий имеют класс защиты IP24, что защищает систему от воздействия частиц размером 1,25 сантиметра, а также от брызг воды.

Кабели в помещениях бани должны соответствовать определенным требованиям, если речь идет о парилке и моечной.

Рекомендуется использовать одну из следующих марок:

ПВКВ;
ПРКА;
ПРКС;
РКГМ (многопроволочный);
ПМТК;
OLFLEX HEAT 205 (одно- или многопроволочный).

Каждый из указанных кабелей с легкостью выдержит влажностную и температурную нагрузку в 180 градусов по Цельсию. Если же речь идет о том, как сделать электропроводку в бане (в комнате отдыха, тамбуре), то использовать можно стандартный кабель ВВГнг-LS или NYM. Опять же стоит напомнить, что нужно делать выбор в пользу медножильных кабелей. Их предельная нагрузка и сопротивление механическим нагрузкам значительно выше.

Чаще всего кабель по документам имеет сечение в 2,5 кв.мм., а по факту – 1,75 кв.мм. Соответственно он может перегреться и повлечь возникновение пожара. Когда речь идет о том, как правильно сделать проводку в бане, недопустимо экономить на кабелях, а ПУНП и ПУГНП имеет лишь бытовое назначение.

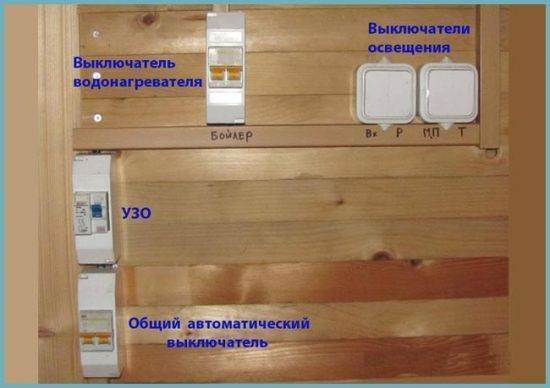

Защитные системы автоматического отключения (УЗО, автоматы и дифференциальный автомат) с учетом нагрузки, которая будет оказываться на электросеть в целом и на каждую из ее ветвей в отдельности. Каждая из установок должна быть отмечена на схеме с указанием параметров для них.

Особенностью работы таких установок является их автоматическое срабатывание на определенные параметры электрического тока в сети. Чувствительность установки к перегрузке может быть разных классов: от A до D. Соответствующая маркировка наносится на корпус выключателя.

Индивидуальные особенности:

Класс A – обладает наибольшей чувствительностью. Применяются такие установки в условиях, когда отключение электросети требуется осуществить за считанные миллисекунды и в быту они практически никогда не используются.
Класс B – годится для тех случаев, когда основные используемые приборы могут использоваться в условиях повышенной нагрузки какое-то время.
Класс С – самые популярные установки для бытовых условий. Автомат не сразу реагирует на перегрузку, а отключает подачу электричества лишь при серьезных нарушениях в работе системы. К примеру, при коротком замыкании.
Класс D – монтируется на основной линии, по которой электрическая энергия подается в здание. Выполняют такие установки рубль дублирующих, чтобы отключать подачу электрической энергии в случае отказа автоматов класса С.

Если речь идет о том, как провести свет в бане своими руками, то все осветительные приборы и розетки должны подбираться с учетом уровня безопасности (по ГОСТу должно быть значение IP-44 или IP-65). В комплекте с розетками должны обязательно присутствовать уплотнители из резины.

Все лампы должны быть защищены от воздействия влаги. Корпус светильника должен быть изготовлен из материалов, которые не подвергаются эффекту коррозии, а непосредственно лампа – из жаростойкого стекла с повышенной прочностью.

Не допускается использовать пластмассовые элементы и лампы дневного света, которые под воздействием температуры просто взрываются, за счет чего выделяются газы, вредные для человеческого организма. Лучше всего использовать оптоволоконную осветительную систему, которой не страшно воздействие высокой температуры и влажности.

В обмывочной и комнате для отдыха необходимо устанавливать светодиодные лампы, которые обладают достаточной мощностью и при этом отлично экономят электрическую энергию. Преимущество светодиодных осветительных приборов заключается в том, что они имеют напряжение от 3 до 12 вольт.

Основные нормы и правила

Действующие стандарты, а также правила и нормы, регламентирующие обустройство электропроводки, касаются следующих важных деталей:

Порядок подводки силового кабеля (по воздуху или в траншее).
Способ прокладки жгутов проводов и допустимые виды используемых при обустройстве электропроводки защитных средств.
Типы кабельной продукции, разрешенной к применению в помещениях повышенной влажности (в бане и парилке, в частности).
Безопасные схемы прокладки кабелей с целью их защиты от высоких температур.

Согласно требованиям ПУЭ, перед тем как сделать проводку в бане своими руками – нужно побеспокоиться о снижении вероятности повреждения и поражения током находящихся в ней людей. Порядок ввода силового кабеля будет рассмотрен особо.

Электропроводка бани

Ограничения по внутренней части проводки в бане в основном касаются способов ее прокладки в различных помещениях (парной, предбаннике, комнате отдыха и т. п.). Они также определяют вид применяемого монтажного кабеля, тип используемых установочных изделий и осветительных элементов (смотрите ПУЭ п. 6.1). Конкретные требования по обустройству электропитания в самой бане выглядят так:

Монтажные провода не допускается прокладывать в металлических трубах или на жестяных основаниях; для этого должны применяться только трубные изделия из ПВХ.
При их укладке по дереву обязательно использование подкладок из асбестового листа.
Зоны прохода проводов через стену должны защищаться специальными термостойкими втулками (лучше – фарфоровыми), устанавливаемыми для каждой жилы проводки.

При решении вопроса о том, какой кабель лучше всего подходит для бани, предпочтение отдается проводным изделиям в двойной или термостойкой изоляции (АПРН, ПРВД, NYM, ПРН и другим). В отдельных случаях, специально оговоренных в ПУЭ, для обустройства банной электропроводки допускается применять одножильный провод с защитным покрытием из ПВХ.

Безопасность (заземление)

Обеспечению безопасности эксплуатации электропроводки в банном строении уделяется повышенное внимание. В заземлении нуждаются все установленные в здании приборы (включая розетки и саму проводку, состоящую из трех жил). Электроустановочные изделия — распределительные коробки, выключатели и розетки не должны монтироваться в парилке

За ее пределами они могут размещаться в любом месте на удалении не менее 80-ти см от пола. В светильниках и лампах должна быть предусмотрена электрическая защита на уровне не ниже IP 54. Для розеток, в конструкции которых обязательно наличие герметичной крышки, показатель IP должен быть не ниже 44-х

Электроустановочные изделия — распределительные коробки, выключатели и розетки не должны монтироваться в парилке. За ее пределами они могут размещаться в любом месте на удалении не менее 80-ти см от пола. В светильниках и лампах должна быть предусмотрена электрическая защита на уровне не ниже IP 54. Для розеток, в конструкции которых обязательно наличие герметичной крышки, показатель IP должен быть не ниже 44-х

В заземлении нуждаются все установленные в здании приборы (включая розетки и саму проводку, состоящую из трех жил). Электроустановочные изделия — распределительные коробки, выключатели и розетки не должны монтироваться в парилке. За ее пределами они могут размещаться в любом месте на удалении не менее 80-ти см от пола. В светильниках и лампах должна быть предусмотрена электрическая защита на уровне не ниже IP 54. Для розеток, в конструкции которых обязательно наличие герметичной крышки, показатель IP должен быть не ниже 44-х.

Парильня. Особенности проводки

При обустройстве подобного помещения не стоит забывать о следующем. Здесь не должно оказаться в итоге, ни розеток, ни включающих устройств. Установка таких элементов разрешается исключительно в предбаннике наряду с комнатой отдыха.

Показатель по классу защиты обычно выбирается от IP-44. Для осветительных приборов это класс IP-54. Проектируют электрическую проводку в банном помещении так, чтобы по длине провод до устройства был самым коротким из возможных вариантов. Под печкой прокладывать коммуникации строго запрещается.

Воздушная прокладка

Вариант отличается особой экономичностью. При расстоянии от щитовой до сооружения более двадцати пяти метров, дополнительно ставится еще одна опора. Прокладку обычно выполняют на фарфоровых изоляторах, а также воспользовавшись растяжкой.

Главное условие – оптимальный выбор высоты прохождения кабеля. Когда монтирование затрагивает сверху проезжую дорогу, разрешается поставить его на уровне шести метров, но не ниже.
При остальных случаях допустимой высотой становятся три с половиной метра. К банной постройке кабель принято подводить на уровне в два метра семьдесят пять сантиметров.

Обыкновенный монтаж осуществляется посредством изолированного самонесущего кабеля. Он способен эксплуатироваться порядка четверти века. Изделия обладают специальной защитой от воздействий атмосферы.

Недостатком обычно считается сложность подведения к автомату, предназначенному для защиты.

Под землей

Прокладка дорогостоящая. Траншея копается на глубину метра. Более дорогим оказывается и тип кабеля. Это бронированная разновидность В56Шв с жилами из меди. Обладает значительным уровнем защищенности.

Проводка считается максимально безопасной с ним. В нем предусмотрено наличие оплетки из стали. Она проходит промеж двумя пластиковыми оболочками. Ни грызуны, ни катаклизмы природы не нанесут вреда подобному изделию.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

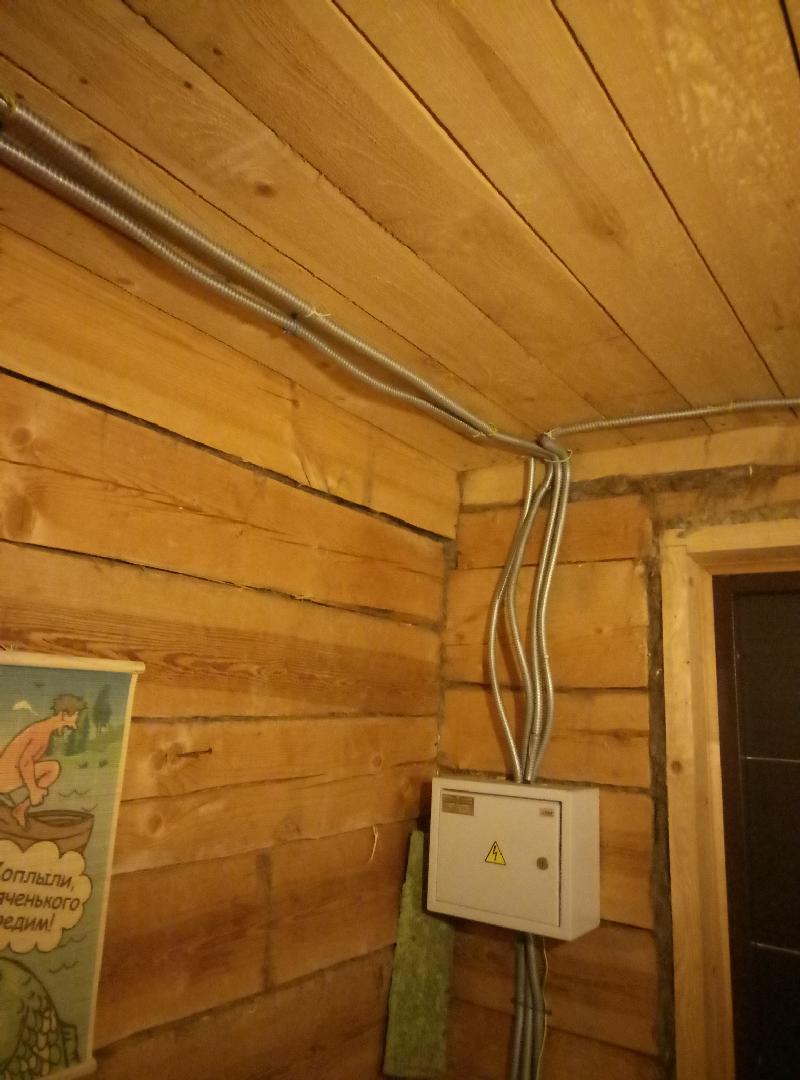

Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
Не следует применять проводники в металлических оболочках.
Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
Категорически запрещается монтаж проводов над печью.
В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
Обязательно используйте защитное зануление.

Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Советы профессионалов

В любом строительстве или обустройстве жилого, и других видов помещений, всегда пригодятся советы опытным мастеров, специалистов, которые не один раз выполняли монтажные работы. В нашем случае узнаем мнение профессионалов и их рекомендации по монтажу электросети в бане.

Перечислим их:

Проверьте сечение на электроприборах, к которым вы планируете подведение. Они обязательно должны совпадать. Особенно это касается тех случаев, когда печь в бане электрическая.
Обеспечьте дополнительную защиту от возгорания. Сделайте прокладку из металлической пластины либо другого термоизоляционного материала между деревянной стенкой и выключателем.
Приобретайте изделия для обеспечения электричеством бани из огнеупорного пластика. Сегодня почти все заводы выпускают именно такие приборы

При установке таких изделий нет необходимости прокладывать вспомогательную металлическую пластину, так как на них есть защитная задняя стенка, прилегающая к деревянной стене.
Используя сетевые шнуры, оснащенные изоляцией типа нг-LS при наружной прокладке в специально подготовленный канал, нужно применять подкладку, которая прокладывается между каналом и стеной, только из негорючего материала.
Если прокладка не предусмотрена, то шнур от стены должен находиться на расстоянии 10 мм от стены.

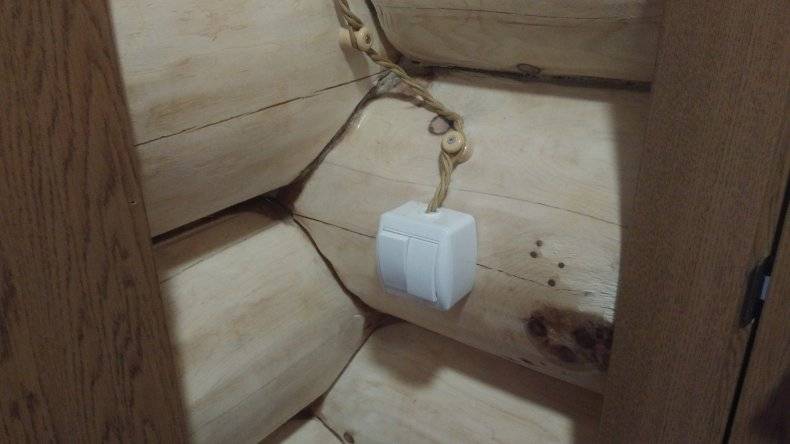

Если вы желаете сделать ретро-проводку, то важно согласовать требования пунктов ПУЭ номер 2.1.4, 2.1.37, 2.1.39, 2.1.40.

Следите за тем, чтобы в процессе укладки сети и установки станций запитки, схема соответствовала чертежу. Любая погрешность может стать причиной трагедии.
Если вы берётесь за монтаж сети впервые, обязательно обращайтесь за советом к специалистам, а лучше заплатите за работу опытному мастеру.

Начинать любую работу по проведению электропроводки лучше с ознакомления с этими рекомендациями.

Приступая к монтажу проводки, заранее оцените свои силы и возможности. Оставлять такую работу незаконченной надолго нельзя, особенно в тех дома, глее есть дети. Постарайтесь уложиться в один день и выполнить монтаж до наступления темноты. Внимательно ознакомьтесь с пошаговой инструкцией и требованиями ГОСТа. Помните, что при любом способе укладки проводов в бане или сауне, главное – это безопасность!

Какая мощность необходима, какие приборы необходимо учитывать

Прежде, чем говорить о мощности и силе тока дадим некоторые вводные определения и пояснения, что такое однофазное, трехфазное подключение, ноль и заземление.

Однофазное подключение

Любая электрическая цепь состоит из двух проводов: провод, по которому идет ток, называют фазовым или провод, по которому ток возвращается, называют нулевым. По одному проводу ток идет к потребителю электроэнергии (например к лампочке), а по другому возвращается обратно. Так работает однофазная сеть.

Схема однофазной цепи

Трехфазное подключение

Трехфазная цепь включает в себя три фазовых провода и один нулевой.

При трехфазной сети переменный электрический ток течет по трем проводам и возвращается по одному.

Схема трехфазной цепи:

Энергосбытовые организации подают переменный электрический ток именно по трехфазным сетям — так ток попадает в наши дома. Иногда трехфазная сеть может заводится прямо в дом. В большинстве домов подается однофазная сеть. Узнать, какая сеть подключена к вашему дому очень просто:

когда во входящем кабеле 2 или 3 провода, значит сеть однофазная

когда во входящем кабеле 2 или 5 проводов — трехфазная.

Заземление

В однофазной сети это третий провод , который не несет какой-либо нагрузки, а осуществляет предохранительную функцию. Задача этого провода заключается в том, что в случае короткого замыкания избыток тока по этому проводу уйдет в землю.

Схема заземления:

Рассчитать мощность электроприборов как раз необходимо для того, чтобы равномерно распределить их нагрузку по фазам. Следует учитывать также, что современные электрические приборы бывают достаточно большой мощности, которые могут создавать слишком высокую нагрузку для однофазной сети. Поэтому в зависимости от того, сколько и какой мощности электроприборы вы собираетесь подключать на своем участке, вы можете сделать выбор в сторону подключения однофазной либо трехфазной сети.

Преимущества трехфазной сети:

Возможность использовать большую мощность. Однофазная сеть рассчитана на суммарную мощность примерно 10 кВт, а трехфазная — до 30 кВт и выше. Пример: если от линии электропередач в ваш дом заходит 1 фаза, то при сечении входящего провода 16 кв.мм. суммарная мощность всех приборов может быть не более 14 кВт, а если 3 фазы — то 42 кВт.

Легко подключать электроприборы с трехфазным питанием, например, электроплиты.

Недостатки трехфазной сети:

Понадобится стабилизатор, так как при неравномерной нагрузке на одну из фаз, остальные фазы будут работать некорректно.

В щит необходимо встраивать специальное оборудование, рассчитанное именно на трехфазную сеть.

Рассчитываем мощность

На всех электроприборах (лампочках, электропечах и т.д.) указаны цифры:

первая цифра — напряжение (варианты: 12, 24 ,220, 380 В)

вторая цифра — мощность электроприбора (пишется кВт или к

Для расчета необходимого сечения провода воспользуйтесь предложенным примером из таблицы:

Пример для однофазного подключения на 220 В:

двухжильным проводом — фазная жила и нейтраль, или

трехжильным проводом — фазная жила, нейтраль, защитный проводник

Суммарная мощность приборов, кВт

Сила тока, А (Мощность(Вт) / Напряжение(В))

Примерное соотношение сечения провода и силы тока

Пример

Парилка: 1 лампа — 60 Вт

Душ: 1 лампа — 60 Вт

Предбанник: 1 лампа — 100 Вт

Комната отдыха: 1 лампа — 100 Вт

Холодильник: 200 Вт

Бойлер: 2000 Вт

Насос: 600 Вт

Итого: 3120 Вт

При напряжении в 220 В: Ток(А) = 3120 / 220 = 14,18 А

16А —1,5 кв.мм

25А —2,5 кв.мм

32А —4,0 кв.мм

40А — 6,0 кв.мм

В нашем примере по расчету достаточно провода с сечением 1,5 кв.мм.

Если вы не хотите вдаваться в формулы и справочники, то можно просчитать нужное сечение провода более упрощенно:

С учетом запаса мощности, на каждые 2 кВт мощности соответствует 1 кв.мм сечения провода. Однако, с повышением сечения это соотношение не является точным.

В нашем примере для 3,1 кВт будет соответствовать проводка с сечением . Однако, при выборе провода следует всегда делать расчеты с запасом примерно в 20—25 %. В нашем примере:

Мощность с запасом: 3120 х 1,25 = 3900 Вт

Сила тока: 3900 Вт / 220 = 17,73 А

Сечение провода: 2,5 кв.мм.

Инструменты для монтажа электропроводки в бане

Набор инструментов зависит от типа строения. Для каменных саун необходимо приготовить:

перфоратор со всеми необходимыми для работы вспомогательными элементами;
известь;
алебастр;
миксер;
емкость для замеса;
шпатели.

Это основной набор инструментов, который может быть дополнен любыми другими, на усмотрение мастера, с учётом особенностей строения.

Для монтажа сети в деревянных банях и саунах потребуются следующие инструменты:

электродрель;
отвертка;
изолента;
нож;
плоскогубцы;
рулетка;
уровень;
хомуты.

Вы можете дополнить перечень на своё усмотрение любыми инструментами. Здесь представлен основной набор.
