Каким должен быть домик для колодца
Стоит отметить, что домики, которые изготавливаются на специализированных предприятиях, создаются для совершенно разных колодцев. Однако при строительстве конструкции своими руками можно рассчитать оптимальные размеры и подогнать их под параметры колодезных колец.
Для примера возьмем диаметр колец – 117 сантиметров. Закрепить несущие стойки можно немного нестандартным способом. Обычно профессионалы, которые занимаются установкой домиков над колодцами, не используют подобный метод крепления, так как это не очень удобно при продаже готовых конструкций. Если же быть более точным, то подобное крепление вызывает множество проблем при перевозке уже готового домика. Если же вы изготавливаете конструкцию своими руками, то особых проблем нестандартный метод крепления не вызовет.
Основание прямоугольного треугольника в этом случае составляет 58,5 сантиметра, а высота – 120 сантиметров. Остальные параметры можно легко просчитать. Но специалисты советуют измерить другую сторону прямо на месте. Перед тем как приступить к возведению подобной конструкции, следует решить, под каким углом будет установлена крыша. А для этого придется вспомнить курс тригонометрии.
Но можно пойти и другим путем. На листке бумаги следует сделать чертеж в виде треугольника со всеми углами. После этого его нужно приложить к доске и сделать соответствующие отметки в тех местах, где нужно сделать отпил.
Свежие записи Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле
Домик из бревен
Такой колодезный домик будет иметь оригинальный и очень интересный дизайн. Для строительства подобной конструкции вам понадобится следующее:
Домик из бревен
- оцилиндрованные бревна;
- доски для обустройства кровли и подпорок;
- финишное покрытие для кровли;
- материал для обустройства ворота с удобной ручкой.
Подобные колодезные домики часто встречаются в деревнях. Из оцилиндрованного бруса изготавливаются стойки конструкции, ворот и непосредственно сруб.
Домик из бревен
Технология изготовления
Сложите оцилиндрованный брус в сруб по габаритам колодца. Соединение бруса выполняйте любым подходящим и удобным методом. Установите две массивные стойки-опоры из деревянного бруса. Для дополнительной жесткости оснастите стойки домика подпорками. Сверху на опорных стойках обустройте широкую кровельную конструкцию. Руководство по возведению кровли приводилось в предыдущем разделе инструкции – все делайте в аналогичном порядке.
Колодезный домик из бревен
Края крыши должны выходить за пределы основания колодезного домика. Благодаря этому будет исключено попадание осадков в шахту колодца.
Надежно зафиксируйте ворот. Выступающие концы бруса можете украсить разнообразными фигурными вырезами.
Типы (виды) домиков для колодца
Домик может быть открытый и закрытый, закрытый домик можно ещё и утеплить, чтобы вода точно не замёрзла зимой.
Начнём с самого простого варианта домика для колодца своими руками. Процесс хорошо описан на видео ниже.
Этот вариант довольно хорошо показывает конструкцию домика и его довольно просто сделать своими руками, пойдём дальше.
«Открытый» тип колодца из досок, достаточно простой вариант, конечный вариант показан на видео ниже, так же рассмотрев узлы креплений можно построить такой домик самостоятельно.
На видео ниже хорошо показан процесс подгонки и соединения деталей простого деревянного каркаса домика. Зашивается такой каркас влагостойким листовым материалом и в данном случае отделывается вагонкой и красится.
На видео ниже показан домик для колодца, задекорированный диким камнем, а, точнее, не сам домик, а нижняя его часть, кольцо.
Такой декор делается не сказать что бы просто, подробно о кладке натурального камня можно узнать в одной из статей.
Угловое соединение венцов
Для прочности соединения скрепляют в замок под названием лапа. Крепеж выполняется без остатка, заподлицо со стеной. Такая технология сборки конструкции позволяет свободно опускать сруб в вырытую шахту.
Применяют три типа соединения углов бревен в лапу:
- Прямой, с шипом и пазом в замке. Присек в лапе позволяет удерживать угол от разъединения. По изготовлению замок простой, но устройство трудоемко.
- В ласточкин хвост, косой запил в двух плоскостях. За счёт скошенных плоскостей бревна в венце прижимают друг к другу. Прочный замок требует точности разметки и исполнения.
- Комбинированный, с шипом и пазом. Дополнительное усиление угловой связи элементов конструкции присеком. Замок усложнен шипом с пазом, создает дополнительное усиление угла.
При устройстве вырубки из бруса угловой замок выполняется аналогично описанным, добавляется соединение в полдерева. Среди названных вариантов наиболее надежным и практичным является соединение элементов сруба в ласточкин хвост.
Из бруса или бревна
Длительность эксплуатации деревянной шахты зависит от породы и качества применяемого материала.
Выполнить обустройство можно из бревна или бруса, но важно, чтобы древесина была устойчива к биологическим поражениям и прошла атмосферную сушку. Из пород деревьев, произрастающих в нашей стране, лучшим вариантом для строительства конструкции являются дуб, лиственница и сосна с гарантированным сроком эксплуатации 20-25 лет
Рубят колодцы и из березы, осины, липы, но срок их ограничен 5-15 годами
Из пород деревьев, произрастающих в нашей стране, лучшим вариантом для строительства конструкции являются дуб, лиственница и сосна с гарантированным сроком эксплуатации 20-25 лет. Рубят колодцы и из березы, осины, липы, но срок их ограничен 5-15 годами.
Рассматривая бревно или брус для обустройства выработки, подбираем сортимент, основываясь на свойствах и качестве древесины, которая должна:
- Обладать плотной структурой, устойчивой к гниению.
- Прочностью на изгиб и сжатие.
- Твердостью.
- Не иметь сучков, трещин, гнили.
- Очищена от коры, не повреждена насекомыми.
- Иметь влажность в пределах 16-18 %.
- Подобрана по размеру, с одинаковым диаметром.
- Не иметь сбежистости бревен.
- Не влиять отрицательно на качество воды.
Хвойные породы древесины за счет смолистости обладают антибактериальными свойствами. Водостойкость лиственницы препятствует гниению, повышает прочность материала.
Технология сооружения деревянных колодцев
Начнем именно с технологии возведения, потому что это основной этап. Не поняв, как строится колодец из бруса или бревен, нельзя понять и нюансы, касающиеся его возведения. Поэтому поэтапная технология, как выкапывается колодец, и как формируется деревянный ствол.
Не будем говорить о том, в каком месте надо выкапывать колодец. Обозначим лишь основные параметры. Лучше сооружать колодец в 20 м от фундамента дома. Расстояние от канализационных колодцев, септиков и выгребных ям не должно быть меньше 30 м. Чаще всего колодцы из дерева строят квадратного сечения со стороною 70-150 см, для чего используются бревна диаметром 18-22 см.
Первым делом выкапывается шахта глубиною не более 2 м.
На земле собирается из бревен сруб. Его высота должна превышать глубину шахты на три венца. Венец – это один ряд бревен, положенных в горизонтальной плоскости. Для того чтобы деревянная конструкция не разъехалась, необходимо изнутри установить временные крепежные элементы. К примеру, можно скрепить все венцы досками, прибивая их к бревнам гвоздями.
После чего полученную конструкцию квадратного сечения надо опустить в шахту. Для этого можно использовать любые подъемные механизмы, а можно все сделать своими руками
Важно – при спуске надо следить за тем, чтобы сруб не разрушил стенки колодезной шахты.
Теперь надо спуститься вниз и начать выкапывать грунт изнутри колодца. То есть, в данном случае применяется технология опускных колодцев, когда грунт выбирается со дна сооружения, а при этом сама конструкция, формирующая ствол, самостоятельно опускается вглубь
Что касается сруба колодца, то необходимо учитывать тот факт, что это не железобетонные кольца, поэтому технология его опускания здесь совершенно другая.
Сначала выкапывается грунт по площади, свободной от стенок конструкции. То есть, посередине. Глубина вкапывания – 20-30 см. Затем убирается грунт из-под стенок посередине, не трогая под углами. Далее устанавливаются под стенками клинья, которые будут держать их навесу. После чего можно убирать грунт из-под углов сруба. Остается только выбить клинья. Таким образом, сруб опустится ниже.
При этом по мере необходимости производится наращивание венцов сверху.
И этот процесс продолжается до тех пор, пока скважина не дойдет до водоносного пласта.
Удивителен тот факт, что, несмотря на современные тенденции, которые происходят во всех областях жизнедеятельности человека, строительство деревянных колодцев практически не изменилось за много веков. Даже, формируя ствол колодца из железобетонных колец, имеется в виду своими руками, в рыхлых грунтах применяется точно такая же технология.
Готовый сруб для колодца
Санитарные аспекты
Вокруг колодца всегда должна соблюдаться чистота, обрамляют его дренажной зоной. В идеале для этого вокруг по периметру убирают почву на глубину, достигающую двух метров, и ширину, достигающую метра. В ров помещают жирную глину, утрамбовывают, а сверху делают бетонную подушку.
Если колодцем пользуются не очень часто, то регулярно нужно проводить профилактическое откачивание воды. Хотя бы раз в месяц внутренность нужно внимательно осматривать, освещая электролампой. Воду можно доставать с помощью вращающегося блока, что чаще всего и делают. Журавли над колодцами теперь встречаются очень редко, в основном на иллюстрациях к народным сказкам.
Пошаговая инструкция по изготовлению домика для колодца
Измерить диаметр или ширину оголовка колодца. На основании этих размеров будет рассчитываться периметр деревянной основы конструкции.
Каркасная основа
- Из бруса сечением 50х100 мм изготовить деревянную раму. Удобней делать её на ровной поверхности, проверяя конструкцию при помощи строительного уровня.
К раме, перпендикулярно её основанию, прикрепить 2 бруса (вертикальные стойки) сечением 50х100 мм длиной 72 см. Вверху соединить их брусом сечением 50х50 мм, который будет играть роль конька.

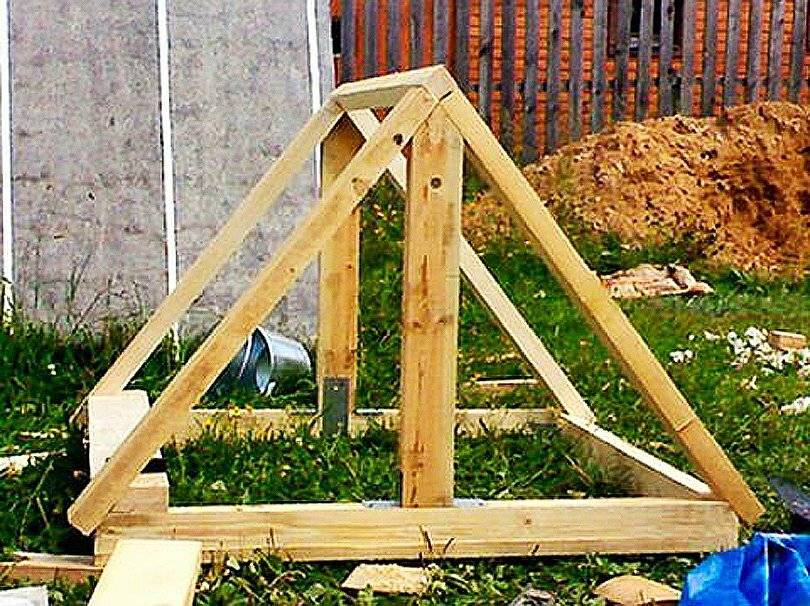

Конструкция готова для установки на колодезное кольцо
Вертикальные стойки соединить с основанием каркаса (в его углах) при помощи стропил. Для того чтобы стропила плотно прилегали, необходимо верхние концы стоек с обеих сторон обрезать под углами в 45 градусов.
Верхние концы вертикальных стоек подпилены с двух сторон под углом 45 градусов
- К основанию одной из сторон каркаса (в том месте, где будет дверь), прикрепить широкую доску. На неё в дальнейшем будут ставиться вёдра с водой из колодца. Её ширина не должна быть менее 30 см.
На оставшиеся стороны набить доски меньшей ширины. Это нужно для прочности конструкции и удержания её на кольце колодца.
Закрепление конструкции на бетонном кольце
Готовый каркас прикрепить на бетонное кольцо колодца при помощи болтов. Для этого необходимо совместить отверстия стоек и бетонного кольца, в которые вставить болты и закрутить гайки.
Вертикальные балки закрепляются к бетонному кольцу на болты
Установить ворот с рукояткой на вертикальные стойки. Закрепить его в конструкции.
Ворот закреплён металлическими пластинами к вертикальным стойкам
Прикрепить к каркасу дверь с ручкой и шпингалетом.
Поверхность скатов готова к покрытию кровельным материалом
- Обшить фронтоны и скаты каркаса досками. Крайние доски скатов должны выходить за пределы конструкции. Это сыграет роль козырька и защитит фронтоны от намокания.
- Закрепить кровельный материал на скатах крыши.
Каркас должен иметь правильную геометрическую форму, так как смещения и перекосы в будущем негативно скажутся на целостности конструкции. Места соединений деревянных элементов каркаса можно дополнительно укрепить металлическими уголками. Для этого подойдут саморезы с редким шагом резьбы диаметром от 3,0 до 4,0 мм и длиной от 20 до 30 мм.
Когда конструкция установлена на кольцо колодца, можно приступить к изготовлению ворота. Это приспособление необходимо для подъёма и спуска ведра.
Ворот для колодца
Круглое бревно длиной 90 см и диаметром от 20 см и более. Длина ворота должна быть на 4–5 см меньше, чем расстояние между вертикальными стойками. Это даёт возможность не задевать стойку краем ворота.
Размеры металлических элементов должны точно подходить к отверстиям ворота
- Предварительно его нужно очистить от коры, выровнять рубанком и отшлифовать.
- Для сохранения цилиндрической формы, края бревна обмотать проволокой или обтянуть металлическим хомутом.
- В торцах бревна, по центру, просверлить отверстия диаметром 2 см и глубиной 5 см.
Перед изготовлением ворота бревно должно быть сухим и без трещин
- Сверху закрепить металлические шайбы с аналогичными отверстиями. Это необходимо для предотвращения разрушения и растрескивания древесины во время эксплуатации.
- Такие же отверстия просверлить на одинаковой высоте в вертикальных стойках. Потом туда вставить металлические втулки.
- В готовые отверстия бревна вбить металлические пруты: слева — 20 см, справа — Г-образная рукоятка ворота.
Металлические детали для ручного ворота
- Подвесить ворот с металлическими деталями на вертикальные стойки.
- Прикрепить к вороту цепь и подвесить к ней ёмкость для воды.
Дверца на домик своими руками
К одной из сторон каркаса закрепить 3 бруска (предназначенные для каркаса двери) сечением 50х50 мм;
Брусы крепятся к стропилам и основанию всей конструкции
В соответствии с размерами каркаса собрать дверь из одинаковых досок. Сверху, снизу и по диагонали подогнанные доски скрепляются брусками;
- Прикрепить металлические петли к дверце;
- Затем установить дверцу на каркас и закрепить петли на саморезы или гвозди;
Дверные петли закреплены гвоздями
- Закрепить на внешней стороне двери ручку и шпингалет;
- Проверить дверь. Она не должна зацепляться при открытии и закрытии.
Установка кровельного материала
Последним этапом постройки домика для колодца будет установка гидроизоляционного слоя на крышу. Это сохранит древесину и продлит срок эксплуатации конструкции. В качестве защиты от воды используют рубероид или, как в нашем случае, мягкую черепицу.
В качестве кровли выбрана мягкая черепица
Конструктивные элементы
Традиционный русский колодец изготавливается из дерева и состоит из подземной и наземной частей. Подземный участок (шахта, колодезный ствол) включает придонный участок с естественным фильтром в виде слоев щебня и стены в виде бревенчатого сруба с гидроизоляцией, предотвращающей загрязнение воды.
Традиционный русский колодец изготавливается из дерева и состоит из подземной и наземной частей.
Помимо деревянных стен шахтный ствол может выполняться из кирпичной или каменной кладки с надежной герметизацией швов.
В современных конструкциях все больше применяются железобетонные кольца диаметром 0,8-1,2 м, которые упрощают строительство. Как отмечалось выше, подземный участок может отсутствовать в чисто декоративных вариантах.
Наземная часть, или оголовок, в принципе, может быть 2-х типов: с подъемным воротом и шадуф. Последняя конструкция более известна, как колодец-журавль. Такое сооружение в качестве декоративного элемента возводится достаточно редко, но и оно имеет своих почитателей.
Главный недостаток конструкции: потребность значительной площади и определенное ограничение в дизайне. На фото 1 приведен пример установки шадуфа на даче своими руками.
Наиболее популярный вариант декоративного оголовка — конструкция с воротом. Она включает такие элементы: приподнятый выход колодезной шахты, подъемный механизм, защита от внешних факторов.
Сделать декоративный колодец своими руками — это значит для начала создать достоверную имитацию наземной части, включающей все перечисленные элементы конструкции.
Основу композиции составляет «шахтный» выход, сделанный в форме постамента высотой 60-80 см. В питьевых колодцах он предназначен для установки ведер и удобства эксплуатации. В декоративных конструкциях его можно использовать в качестве стула или стола.
Внешний вид обеспечивается в большей мере защитным строением. Как в действующих, так и в декоративных конструкциях он должен предохранять от осадков и иметь высокую механическую прочность, способную противостоять ветровой нагрузке. В основном на практике применяются такие виды наземного строения: навес (крыша на стойках, без стен), шатер и полноценный домик.
Именно при возведении этого элемента можно обеспечить определенный стиль и придать законченный вид сооружению. Подъемный механизм в виде ворота в рассматриваемой конструкции не имеет функционального назначения, но он способен дополнительно декорировать оголовок.
В качестве материала для изготовления декоративного колодца чаще всего используется дерево, причем классический вид обеспечивают бревна. В то же время прекрасный внешний вид можно создать применением камня, кирпича и даже пластика. Крыша может выполняться разной конструкции — двухскатная, трехскатная, арочная и т.д. — в зависимости от выбранного типа. Для нее могут использоваться любые кровельные материалы.
Домик для колодца с шестигранным срубом в основании
Все работы по возведению бревенчатой конструкции на шестигранном основании такие же, как четырехугольного сруба. Такой вид больше подойдет для колодца, оснащенного насосом.
Основание выкладывается в виде шестигранника. Для работы подойдет брус с сечением 10 см. Сруб выкладывается на высоту превышающую высоту колодезного кольца. Устанавливаются стойки для крепления ворота. На верхний срез боковых опор крепится стропильная конструкция для монтажа крыши.
Чертеж шестигранного сруба
Из-за особенностей основания, скаты крыши должны быть разной длины, чтобы колодец одинаково закрывался со всех сторон. Шестигранное основание очень компактно, не занимает много места. Этот вид незаменим при дефиците площади. Такое строение можно соорудить в качестве декоративного колодца.
Домик для колодца своими руками, пошаговая инструкция.
Какие материалы и инструменты понадобятся?
- Доски.
- Камень.
- Шифер.
- Плитка.
- Ондулин.
- Сайдинг.
- Брус.
- Металлические пруты в количестве двух штук.
- Металлочерепица.
- Металлические уголки.
- Гвозди.
- Металлические пластины.
- Молоток.
- Шуруповорет (как выбрать шуруповерт).
- Пила (как выбрать бензопилу).
- Ножовка.
- Саморезы.
- Гвоздодер.
- Отвертка крестовая.
- Рулетка.
- Лопата.
- Лобзик, как выбрать написано здесь.
Как вы, наверняка, уже догадались, данный список может вами корректироваться.
Кстати, если вы самостоятельно строили свой дом, то у вас, скорее всего, остались данные материалы, ну а если же их нет, то придется все это приобрести. Когда материалы будут на руках, можно переходить к активным действиям.

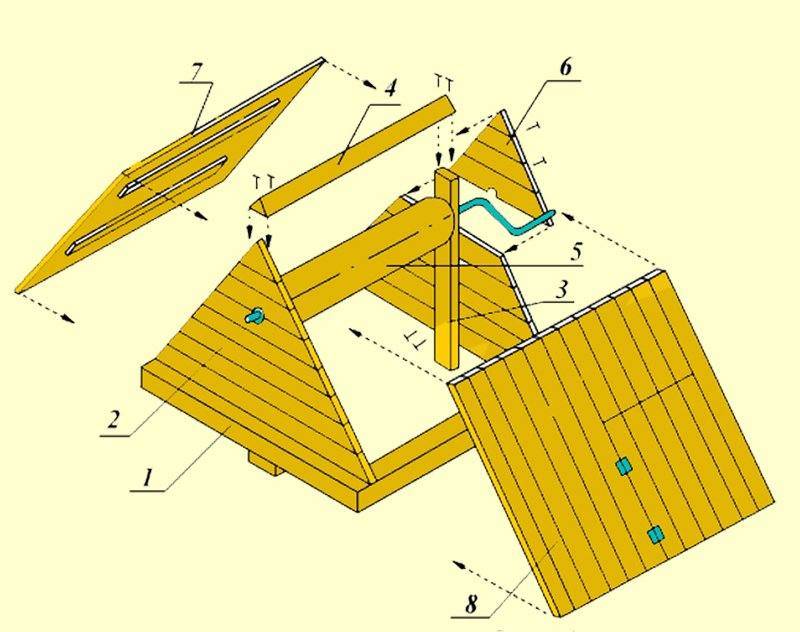

Создание чертежа домика для колодца.
Первым делом создаем чертеж домика для колодца. Сделать это можно самостоятельно, а можно упростить себе жизнь и найти уже готовый вариант в интернете.
В первом случае постарайтесь отразить в своем чертеже все нюансы и детали как можно более подробно: площадь окружающего пространства, диаметр колодца, обшивка, скаты, основание и так далее. Поверьте, в будущем такая детализация значительно упростит вам весь процесс строительства.
- основание-рама
- фронтоны
- стойка
- конек для крыши
- ворот
- обшивка фронтонов
- левый скат крыши
- правый скат крыши
Чертеж ворота для колодца.
Возведение домика для колодца: поэтапное строительство.
- Возводим основание домика – в этих целях можно использовать не только брус, но и оцилиндрованные бревна. Важный момент: расстояние между противоположными стенками должно быть равным диаметру колодца.
- При помощи металлических уголков устанавливаем две стойки посередине боковых оснований. Затем эти стойки соединяем с последними при помощи брусков, закрепленных под углом 45 градусов. Далее в стойках просверливаются отверстия — в них будет крепиться веретено. В отверстия вставляются втулки.
- Измеряем расстояние между втулками и от полученного результата вычитаем 4 см. Отпиливаем от бревна кусок, по дине равный полученному расстоянию.
- В данном куске бревна нужно просверлить два отверстия точно в центре торцов, глубиной 5 см и диаметром в 2 см. Далее с помощью саморезов к ним крепятся металлические пластины с отверстиями по центру (соответствующего диаметра).
- Вот, вы и создали ворот (веретено). В правую часть веретена нужно вставить гнутый прут, который будет служить ручкой. А в левую часть — прут, длиной 9 см (4 см из них должны остаться снаружи ворота).
- Концы обоих прутов вставляются во втулки в стойках.
- На вороте закрепляется цепь, а уже на эту цепь – ведро: данные крепления обязательно должны быть очень крепкими!
- Затем усиляем стропильные фермы наклонно поставленными брусьями. Сделать это рекомендуется для того, чтобы вся конструкция домика была более прочной.
- Следующий этап строительства домика для колодца – это возведение его крыши:
- для начала прибейте наверху доски и сделайте обрешетку (шаг – 15 см);
- далее обрешетка покрывается кровельным материалом таким образом, чтобы по краям крыши остались выступы.
Часто домики для колодцев комплектуют дверью. Если и вы считаете данный элемент необходимым, то самый удобный ее диаметр — 85 на 55 см. А сделать дверь можно из досок, соединив их между собой брусками.
Основное строительство дома завершено, что же дальше?
Закончив основную работу по строительству домика для колодца своими руками, можно приступить к отделочным работам. Основание колодца можно обработать деревом, бетоном и прочими материалами – здесь главную роль играет ваша фантазия. Именно с ее помощью вы можете превратить свой домик для колодца из обычного сооружения в сказочное: избушка на курьих ножках, замок, домик из сказки про трех поросят – любая ваша задумка может стать реальностью при наличии необходимых материалов и некоторого количества свободного времени.
Также напоследок стоит сказать и о том, что деревянные части домика для колодца обязательно должны быть обработаны специальным раствором: он защитит древесину от воздействия влаги и последующего гниения, и соответственно — увеличит срок службы строения в несколько раз. При этом все работы, связанные с покраской и обработкой деталей конструкции, необходимо выполнять непосредственно перед сборкой последних.
Домик для колодца своими руками видео
Пруд на даче своими руками.
Как правильно сажать газонную траву?
Поделки из пробок от пластиковых бутылок своими руками.
Как сделать тротуарную плитку своими руками.
Назначение домиков
Домик для колодца украшает конструкцию, выполняя обязательные полезные функции. Источник воды получает защиту от осадков, мусора, пыли, в надежно закрытом состоянии становится безопасным для детей, присутствующих на участке.
Открытый колодец очень быстро станет ненужным, потому что вода с остатками листьев, пыли, особенно после проливных дождей и сильных ветров в непогоду, станет непригодной для питья. Поливать огород, использовать ее для технических целей будет можно, но строительство колодца затевается не только для этого.
Если смастерить добротный домик над колодцем, источник будет приносить пользу, поставлять чистую воду долгое время, особенно в тех случаях, когда все сделано правильно.
Изготовление дверцы для домика на колодец
Ворот постарайтесь изготовить большего диаметра (от двадцати сантиметров), чтобы было проще им пользоваться.
- Длину ворота отмеряйте так, чтобы она была меньше на четыре-пять сантиметров, чем расстояние от одной стойки к другой.
- Так ворот не будет задевать стойки краями. Точно так же шлифуйте и очищайте бревно.
- Глубина отверстий просверливается около пяти сантиметров, а диаметр два сантиметра. Закрепляйте шайбы из металла сверху, просверливайте такие же отверстия на стойках.
Итак, прекрасный домик на колодец готов! Ваши соседи будут по-хорошему завидовать вам. А дизайнерски оформленная конструкция идеально впишется в стиль участка и даже улучшит его.
Выводы и полезное видео по теме
Ролик о том, как построить симпатичный домик на колодец:
Подборка интересных вариантов оформления колодца в этом ролике:
Также будет полезно посмотреть личный опыт по изготовлению каркасного самодельного колодезного домика.
Часть 1:
Часть 2:
Имея под рукой минимальный набор инструментов и подручные материалы (остатки после ремонта), можно соорудить деревянный домик на колодец своими силами. Главное, заранее определиться с формой и габаритами, составить чертеж и можно приступать. Если же есть желание создать что-то уникальное, можно оригинально оформить готовый домик, используя для этого натуральный или искусственный камень, черепицу, скульптуры, цветы, резные элементы и прочее.
У вас остались вопросы по изготовлению домика своими руками? Или хотите рассказать о своем опыте строительства другим пользователям? Пишите свои комментарии, задавайте вопросы, делитесь опытом и оригинальными фото собственноручно изготовленного домика для колодца – форма обратной связи расположена ниже.
