Как разобрать и починить фен

Электрическая схема фена

Простейшая модель в состоянии просто высушить волосы горячим воздухом.

Более сложные экземпляры имеют три варианта обдува:

• теплый;
• горячий;
• холодный.

А также есть управление скоростью работы вентилятора «больше/меньше».

Нагревательный элемент в простом варианте — нихромовая спиральная нить.

Если посмотреть на схему:

То хорошо видно, что после того, как ток проходит через спираль, которая имеет свое сопротивление, он теряет свою силу. Теперь ему надо попасть на электромотор. Но сначала он выпрямляется через диодный мост и, лишь потом, поступает к электромотору.

Мотор соединен с крыльчаткой. Именно она и подает забортный воздух в корпус фена. Проходя через горячую спираль, подаваемый воздух, прогревается и через сопло выходит из этого прибора для сушки волос.

Весь девайс управляется внешним переключателем, который дает возможность:

1. Включить/выключить прибор.
2. Регулировать скорость воздушного потока.
3. Выбирать режим обогрева или обдува.

Современные модели снабжены защитой, которая не подаст напряжение на нагревательный элемент, если мотор не включен.

Также может стоять термостат — он не дает сильно перегреть спираль и вовремя отключит электропитание.

Если есть электросхема к прибору, мы вместе отремонтируем ваш домашний фен, но, чтобы понять, что не так, обратимся к возможным неисправностям.

Порядок осмотра

Если прибор для сушки волос полностью лишен признаков жизни или плохо функционирует, то требуется провести визуальный осмотр цепи питания. Лучше всего проводить мероприятия в следующем порядке:

1. Неполадки с кабелем. Начинать процедуру осмотра силового кабеля необходимо именно с розетки. Проблема может крыться в отсутствии электрической сети или каких-либо других неисправностях. Если же вольтаж существует, то нужно осмотреть шнур электроприбора, притом чаще всего поломка происходит в месте, где он входит в корпус. Затем передвигаются к вилке. Перед тем как производить ремонтные работы, необходимо обесточить устройство. Если какие-либо изломы, горелости отсутствуют, то необходимо разобрать фен и проверить места соединения провода с внутренними деталями. Очень часто случается, что отпадает двигатель. Исправить ситуацию можно обычной запайкой.
2. Неисправности в вентиляторе. В таком случае устройство просто перестает крутиться или делает это очень медленно. Для выявления причины также потребуется разобрать агрегат, иначе добраться до детали не получится. В самом начале осматриваются крыльчатки, они не должны быть грязными и пыльными. Часто механизм не набирает обороты именно из-за волос, которые на него намотались в процессе эксплуатации. Далее требуется разобрать конструкцию полностью, хорошенько очистить ее и имеющиеся на ней фильтры. Если же манипуляции не произвели нужного эффекта, и прибор не заработал, то самостоятельно поломку не устранить, придется отнести фен в сервис.
3. Поломки в двигателе. Самые неприятные неполадки случаются именно с двигателем. Понять, что причина кроется в нем, можно по характерному запаху горелой проводки, а также по искрам, которые проскальзывают в месте, где расположен мотор. Устранить проблему будет непросто, если нет опыта. Вначале необходимо с помощью тестера выявить точное место неисправности, а уже затем, исходя из проблемы, устранять поломку или же полностью заменять элемент новым.
4. Проблемы с нагревательным элементом. При такой неисправности из бытового прибора вместо горячего потока воздуха поступает холодный. Чаще всего это случается из-за перегоревшей или вышедшей из строя спирали. Чтобы отремонтировать поломку, необходимо разобрать устройство, вентилятор, таким путем получится добраться до нужной детали и заменить ее. Можно произвести ремонт, но, как правило, через какое-то время она вновь придет в негодность.

Особенности конструирования самодельного термофена

Основное исходное требование для термофена для пайки своими руками можно сформулировать так: аппарат должен создать поток горячего воздуха с температурой до 800ºС при мощности нагревательного элемента не менее 2,5 кВт. Кроме того, все детали такого фена должны быть доступными и недорогими. Обычные бытовые фены не подходят по этому требованию и по температуре, и по мощности.

Спираль нагрева для термофена не должна быть слишком длинной, иначе он будет медленно греться.

Конструкция, как правило, может быть двух типов: стационарная и ручная. Стационарный термофен сделать проще, так как не ограничиваются габариты аппарата и не надо думать о температуре на ручке. Однако в этом случае фен (в данном случае как разновидность паяльника) закрепляется неподвижно, а перемещать нужно деталь. Это обстоятельство намного усложняет работу. Более перспективна, хотя и сложнее, ручная переносная конструкция, которая должна быть малогабаритной и иметь возможность держать ее незащищенными руками.

Одна из основных проблем – нагревательный элемент. Нагреватели в бытовых приборах (фены, паяльник) не подходят по мощности. Нужный нагревательный элемент придется изготавливать самостоятельно из нихромовой проволоки диаметром 0,3-0,7 мм. Проволока большего диаметра способна обеспечить большую мощность, но достичь при этом нужной температуры будет гораздо сложнее. Для компактной укладки нагревательного элемента из проволоки ее придется навить в виде спирали диаметром 5-7 мм.

Спираль нагревательного элемента должна расположиться на каком-то цилиндрическом основании (в виде трубки или полого конуса) из материала с большой термической стойкостью. Здесь трудно обойтись без фарфора или кварцевых элементов. Такое основание можно извлечь из бездействующих бытовых фенов, но рекомендуется использовать кварцевый изолятор трубчатой галогенной лампы для прожекторов мощностью 2,2-2,5 кВт. Если взять перегоревшую такую лампу, то эта деталь самодельного термофена может обойтись бесплатно.

Насадки для термофена.

В качестве нагнетающего элемента нужен стандартный малогабаритный вентилятор. При изготовлении термофена своими руками этот элемент обойдется наиболее дорого. Нагнетатель можно взять из любого мощного бытового фена. Из стандартных вентиляторов можно порекомендовать модель BAKU8032 с производительностью 30 л/мин. Такой вентилятор работает от сети 220 В и имеет мощность порядка 400 Вт. Наиболее простой и дешевый вариант, который может удовлетворить требования, это малогабаритный компрессор для аквариума. Его необходимо устанавливать с ресивером, т.е. с накопителем воздуха. Для этого подойдет любая небольшая пластиковая бутылочка, так как в месте ее установки разогрева не происходит, а поток горячего воздуха направлен в противоположную сторону. Да и сам нагнетатель воздуха не подвергается термическому воздействию.

В конструировании корпуса термофена возможны два варианта. Можно использовать материал с очень высокой термоизоляцией, например фарфор или керамику, но это вызовет усложнение конструкции и значительное удорожание. Наиболее рационален второй вариант, заключающийся в надежной термической изоляции канала распределения горячего потока и нагревательного элемента. В таком случае материал корпуса не подвергается термическому воздействию, кроме участка, прилегающего к соплу аппарата.

Для ручки инструмента можно использовать корпус любого старого бытового фена.

В качестве основной части корпуса (включая ручку) можно использовать корпус от любого старого бытового фена крупных размеров (чем старее год производства, тем лучше). Носик корпуса, т.е. участок сопла, необходимо выполнить из термоизоляционного материала, который сам выдерживает температуру до 800ºС и одновременно изолирует остальную часть корпуса от воздействия такой температуры. Непосредственно сопло термофена надо сделать металлическим, чтобы учесть возможные касания с расплавом при пайке. Термическая изоляция хорошо обеспечивается кварцевыми элементами (пластины, трубки), слюдой, стеклом или стекловолокном, керамикой, фарфором и т.д. При сборке аппарата понадобится специальный термостойкий клей.

В конструкции самодельного термофена для пайки нужно предусмотреть, во-первых, пусковой выключатель, во-вторых, механизм регулирования мощности (температуры) нагревательного элемента и скорости потока воздуха. Для этого должны быть предусмотрены плавные регуляторы – реостаты. Систему регулировки можно использовать от старых бытовых приборов, если эти элементы находятся в исправном состоянии. В качестве пускового выключателя можно использовать кнопочный или клавишный механизм.

Причины неисправности и способы их устранения

Существует несколько типов неисправности, которые можно самостоятельно исправить в домашних условиях. Рассмотрим их подробнее

Обратите внимание! Любые работы нужно проводить с отключённым от сети феном

Проблема с кабелем: не подаётся питание и фен не запускается

Не происходит подача напряжения. Скорее всего, проблема в кабеле питания.

Перед ремонтом нужно внимательно осмотреть кабель по всей длине, начиная от сетевой вилки и вплоть до корпуса, на предмет видимых повреждений. При их наличии нужно вырезать участок с повреждением и запаять кончики кабеля. Обычно это оказывается единственной неисправностью, и после её устранения фен снова работает.

Внимательно осмотрите шнур питания и спаяйте повреждённые места

Вентилятор совсем не крутится или набирает обороты недостаточно быстро

Возможно, неполадки в двигателе. Чаще всего это происходит из-за намотавшихся на вал двигателя волос. Чтобы снять их, нужно провести демонтаж крыльчатки. Это же нужно проделать, если вам нужно поставить новый вал двигателя или смазать его. Ухватите крыльчатку за основание пальцами, потяните от фена и снимите.

От себя хочу добавить, что самый удобный способ проверки электродвигателя для вашей же безопасности — это его демонтаж с последующим подключением к блоку питания, который защищён от возможного короткого замыкания. Если вращение двигателя не происходит, проверьте при помощи мультиметра обмотки и их целостность. При обнаружении проблем с обмоткой лучше просто установить новый двигатель. Конечно, можно попробовать перемотать старый самостоятельно. Но это, скорее, подойдёт для собственного развлечения, для повышения мелкой моторики.

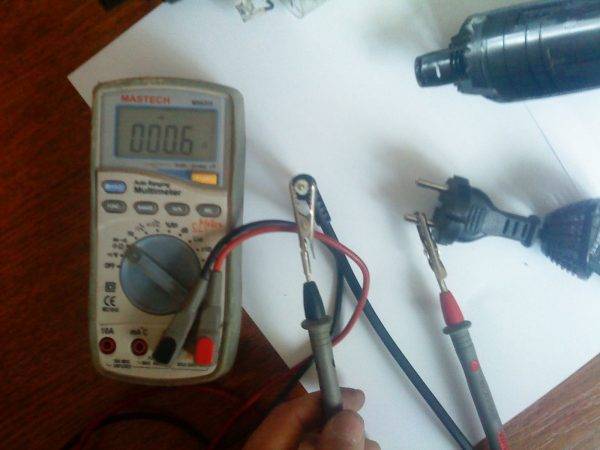

Мультиметр поможет вам выявить проблемы с обмоткой

Видео: снимаем вентилятор с мотора фена

Неисправность двигателя: запах горения проводки, проскальзывание искр

Иногда при работе фена из него пахнет гарью. В таких случаях даже выдуваемый воздух может быть слишком горячим. Самая простая причина — вал двигателя намотал на себя волосы. Их нужно срочно и аккуратно извлечь. Они могут оплавиться и повредить спираль, что приведёт к поломке двигателя. Те же волосы при горении могут вызвать появление искр.

Запах гари или искры из фена могут свидетельствовать о проблемах с двигателем

Кстати, если фен искрит достаточно сильно, то лучше заменить двигатель на новый. Можно разобрать фен и аккуратно протереть его детали спиртом. После этого обязательно дождитесь, пока прибор полностью высохнет прежде, чем снова включить его. Этот способ мне помогал, но ненадолго. В итоге всё оказалось проще поставить новый двигатель.

Неисправность нагревательного элемента: фен выдувает холодный воздух, а не горячий

В этом случае, скорее всего, имеет место перегорание спирали в фене. Обычно её обрыв можно увидеть невооружённым глазом, не пользуясь для этого мультиметром. Отремонтировать спираль можно несколькими способами.

Видео: как отремонтировать перегоревшую спираль фена

Как разобрать фен

Шаг 1. Для начала проведите внешний осмотр прибора – помните, что в это время он обязательно должен быть отключен от сети

Внимательно рассмотрите его со всех сторон и особое внимание уделите шнуру питания – нет ли на нем изломов, расплавленных или деформированных участков, не повреждена ли изоляция. Из-за того, что многие люди не очень аккуратно обращаются с феном и часто берут его за провод, шнур является самой уязвимой деталью прибора

Поэтому часто бывает так, что сам фен полностью исправен, а проблема заключается только в поломке шнура питания или вилки.

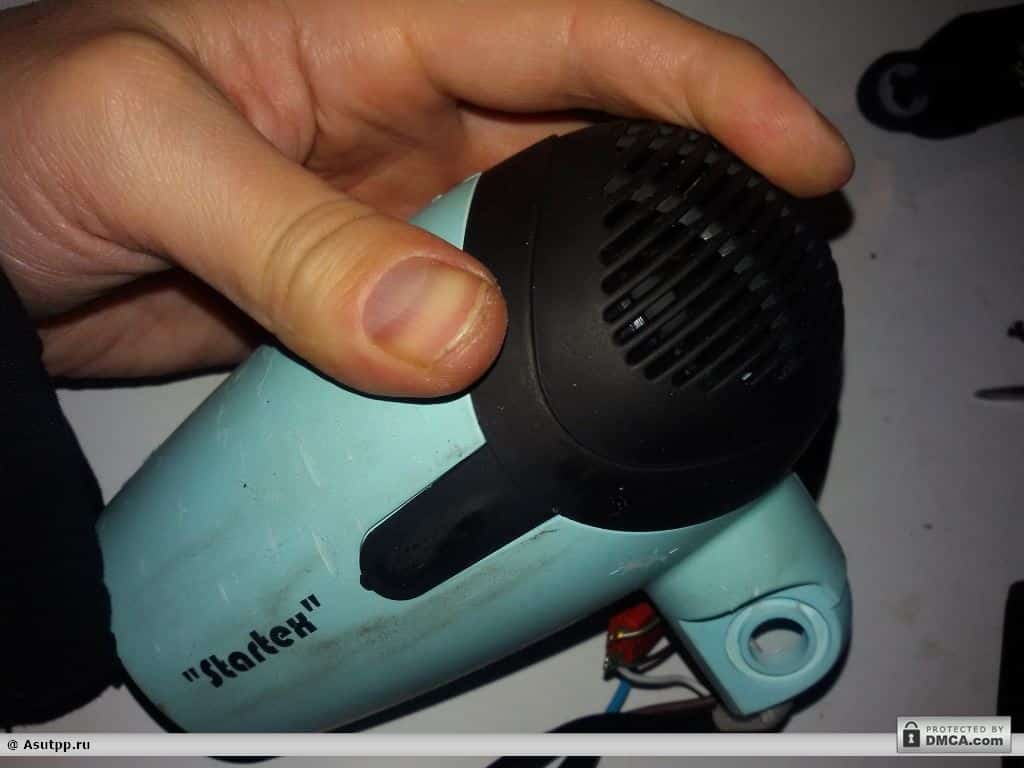

Шаг 2. Если кажется, что со шнуром все в порядке, можно приступить к исследованию внутренностей фена. Чтобы разобрать устройство, нужно открутить винты, которые обычно находятся на обратной или боковой стороне ручки, и снять крышку корпуса. На некоторых моделях эти винты могут находиться не на ручке, а на самом корпусе, около решетки вентилятора или же быть скрыты под декоративными заглушками. Такие заглушки обычно выполнены в цвет корпуса, поэтому заметить их можно не сразу. Чтобы добраться до скрытого винта, нужно подцепить заглушку острым предметом – например, острым кончиком ножа или шилом.

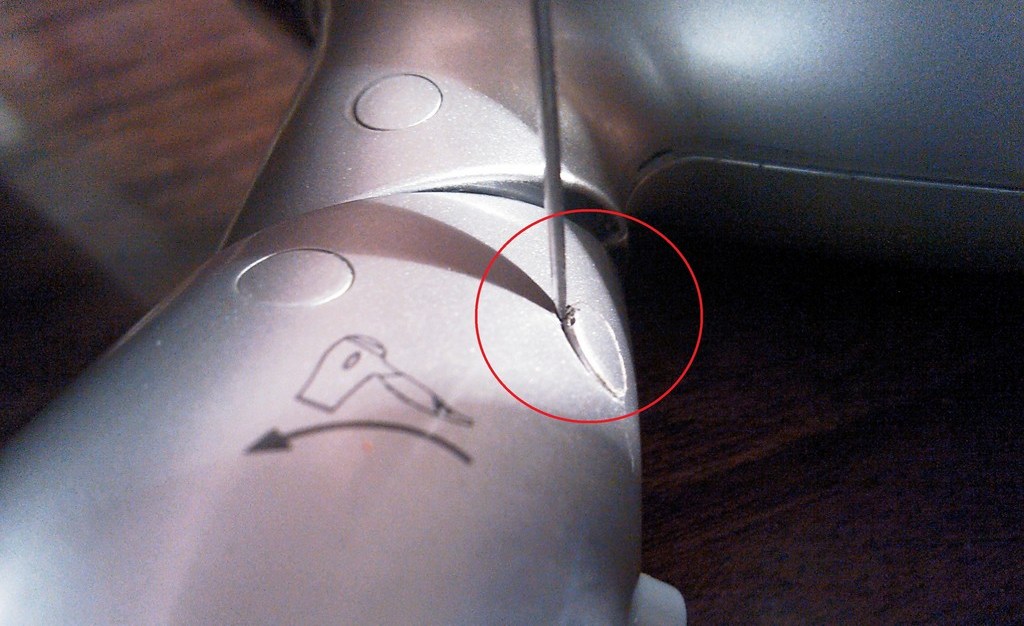

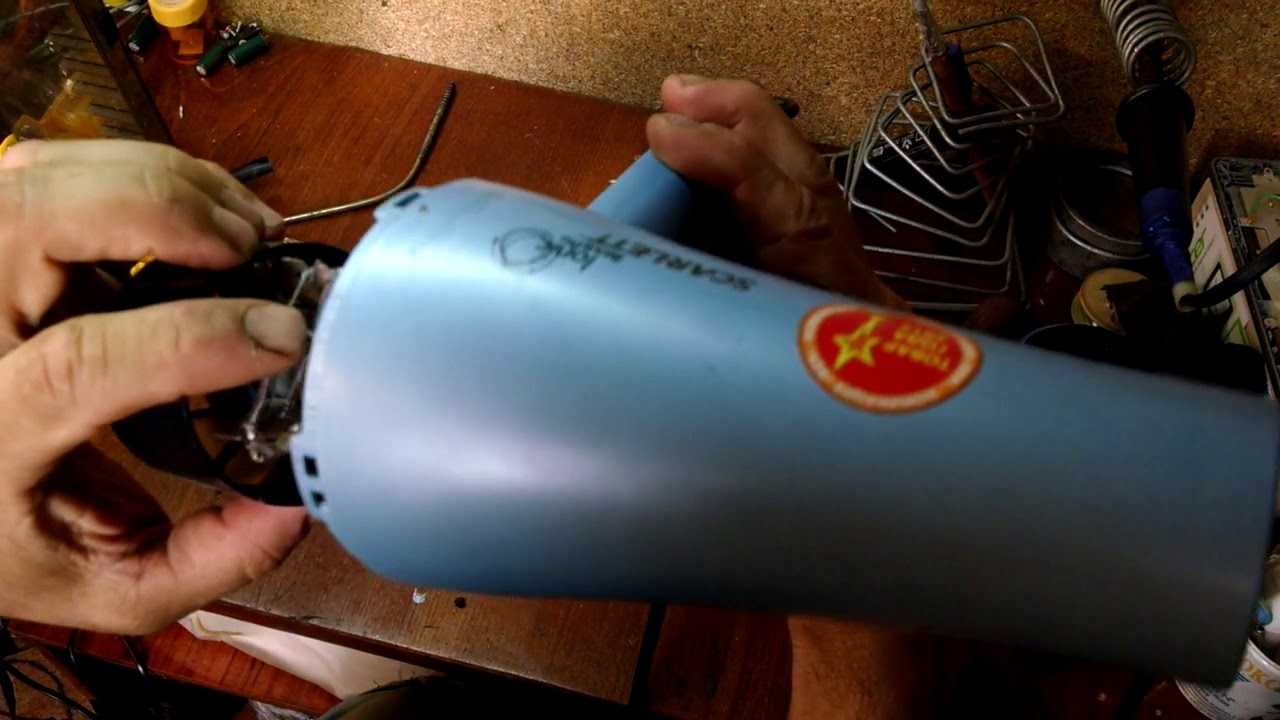

Шаг 3. Изнутри корпус также может быть скреплен защелками, которые можно увидеть, если слегка развести его части в стороны. Чтобы открыть корпус, одновременно с разведением частей нужно отжать эти защелки при помощи плоской отвертки. Многие производители стараются сделать так, чтобы фен было сложно разобрать в домашних условиях. Поэтому они делают такие защелки практически одноразовыми – и при попытках открыть корпус они легко ломаются. В таком случае собрать фен обратно без склеивания будет достаточно сложно.

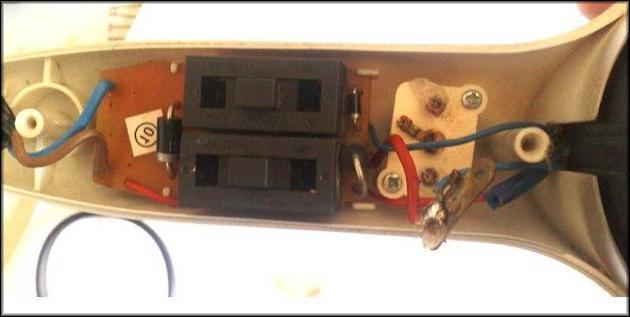

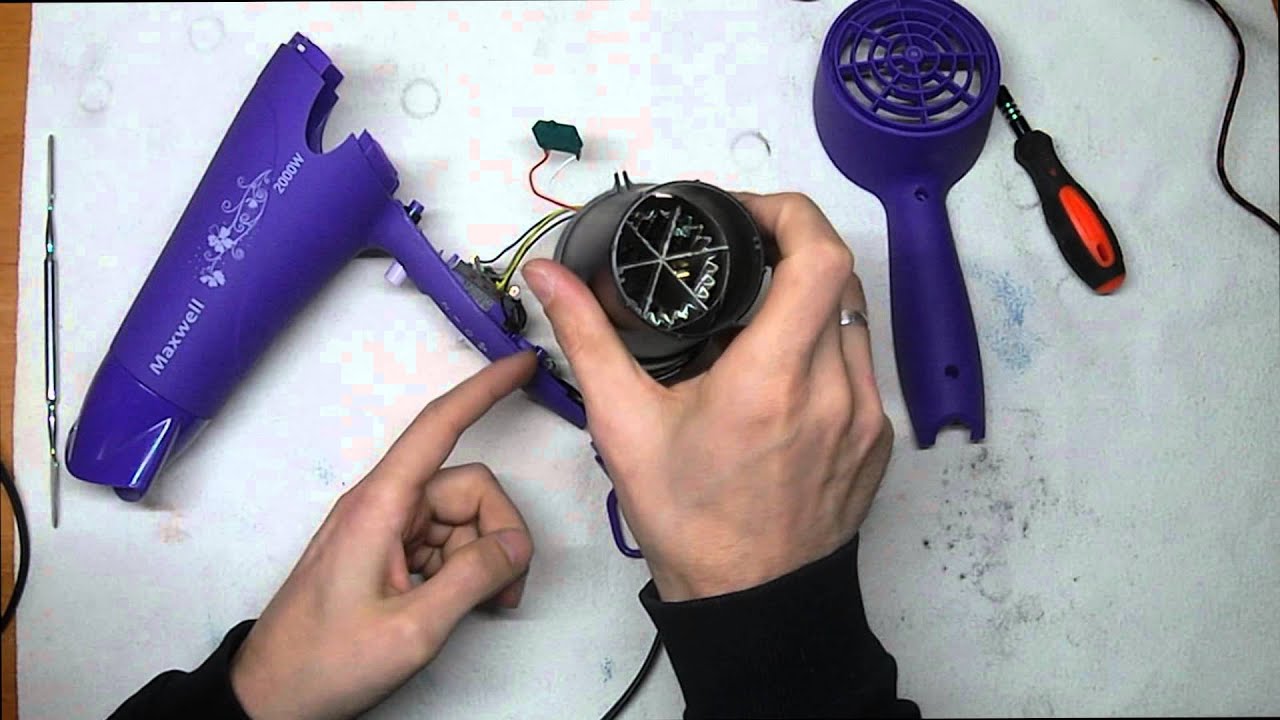

Шаг 4. После снятия крышки внимательно осмотрите все детали и оцените их состояние – на них не должно быть никаких посторонних следов, деформированных участков или нагара

Также обратите внимание на состояние проводов и контактов – все ли они правильно подсоединены и нет ли на них повреждений. Если какой-то из контактов отходит – возможно, именно в нем и заключается основная причина поломки.

Шаг 5. Далее проверьте, что на вентиляторе или оси двигателя нет намотанных на них комков волос, которые могут затруднять вращение крыльчатки, вызывать неприятный запах гари и в целом мешать работе устройства. Также крыльчатка может быть забита обычной пылью, которую при осмотре лучше убрать при помощи кисточки, щетки или мягкой ткани.

Важно! Если у вас нет даже самых базовых знаний электроники, лучше остановиться на этапе осмотра и очистки фена и не пытаться починить его самостоятельно. Иначе существует большая вероятность того, что вы допустите какую-либо ошибку, из-за которой починить инструмент будет уже невозможно, или даже нанесете вред самому себе

Помните, что самый обычный фен для волос не перестает быть сложным электрическим прибором, починкой которого должны заниматься специалисты. Поэтому в случае серьезных внутренних повреждений лучше сразу обратиться в ремонтную мастерскую, где ваш фен разберут, почистят и устранят все неисправности.

Типичные неисправности и их устранение

Частые причины неисправностей, с которыми можно справится своими руками.

Ваше устройство не подает никаких признаков жизни

Скорее всего, не подается питание на двигатель. Начинать поиск причин нужно с самого простого. В нашем случае нужно проверить есть ли в розетке напряжение. Сделать это можно индикаторной отверткой. Если с розеткой все в порядке, то принимаемся за сетевой шнур.

Внимательно осматриваем его на предмет изломов, оплывов и порезов. Самые проблемные места – у вилки и в месте соединения с корпусом. Если ничего не обнаружили, то придется разобрать корпус и проверить надежность контактов. Возможно шнур просто отвалился от двигателя и повторная пайка решит эту проблему.

Когда вы разберете фен, то возможно причина молчания сразу бросится вам в глаза. Внимательно осмотрите все контакты, вентилятор и нагревательный элемент.

Возьмите в руки плату модуля управления и проверьте ее на предмет трещин и сгоревших деталей. Найденную трещинку можно легко отремонтировать пайкой, а дорожку вновь покрыть припоем.

Если ничего не бросается в глаза, то продолжайте проверять шнур. Отсоедините его и прозвоните тестером. В случае обрыва, шнур меняют на новый.

Как проверить кнопку включение/выключение? Она еще бывает совмещена с переключателем режимов. Отсоедините от нее провода и напрямую замкните их. Если фен вновь начал дуть, то меняем кнопку на новую. Прежде чем отсоединить провода, советуем их сфотографировать. Это поможет при обратном подключении.

Таким же способом можно проверить термостат. Соедините провода без него.

Гонит только холодный воздух

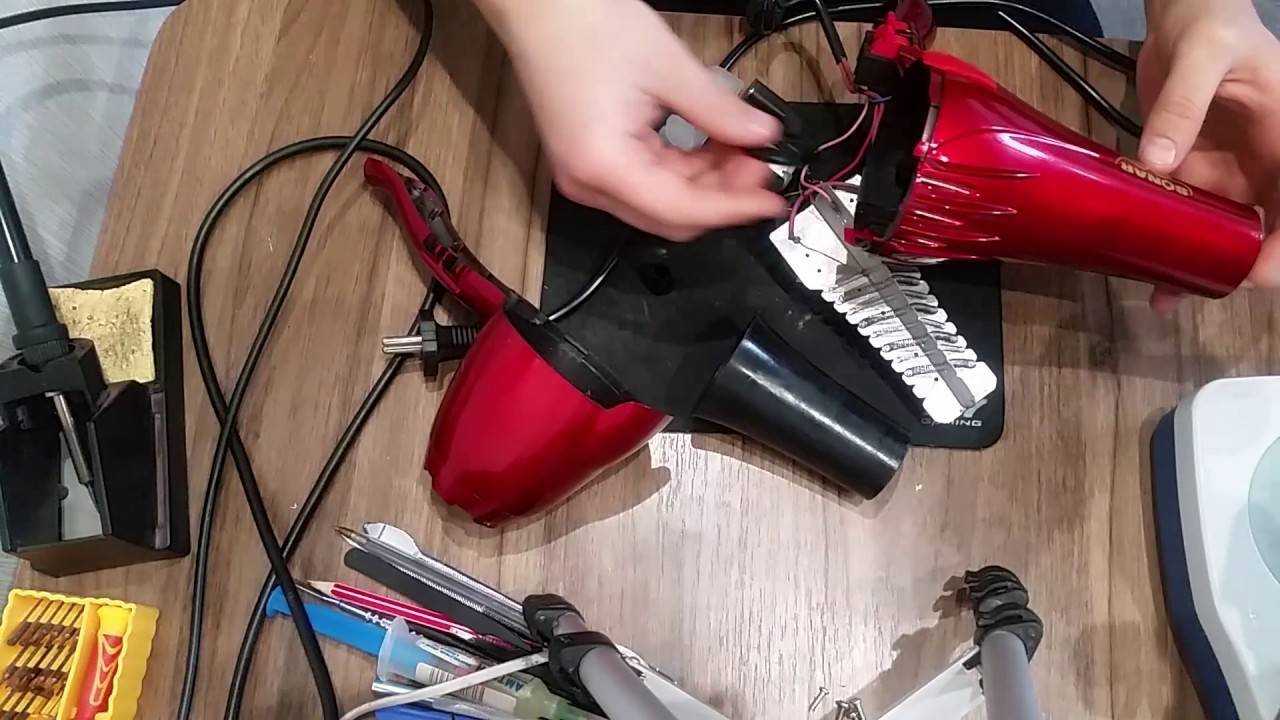

Оборванная спираль – это первое, что бросается в глаза при вскрытии внутренностей корпуса. Способы устранения поломки:

1. Полностью заменить нагревательный элемент на новый.
2. Засунуть места обрыва в тонкую медную или латунную трубку и тщательно обжать.
3. Скрепить концы при помощи зажимного контакта.
4. Просто накинуть витые концы, один на другой.
5. Скрутить их вместе.

По первому пункту. Где взять новую спираль? Можно купить готовую. Взять из старого фена, если он остался. Можно самому намотать ее из нихромовой проволоки.

Ремонт из второго пункта получается надежным, если под рукой есть кусочек нужной трубки.

Не уступает по качеству и третий способ. В пластине, из которой состоит каркас нагревательного элемента, высверливаем отверстие под маленький болтик или винтик. Закрепляем обрывы на болте между двух шайб. И плотно закручиваем гайку.

Четвертый и пятый способы — временные. Место такого соединения перегорит в скором времени из-за повышенного сопротивления.

Вентилятор работает с заеданиями или не крутится вовсе

Это может быть по двум причинам:

1. На крыльчатку намотались волосы.
2. Забился воздуховод.

Добравшись до вентилятора, снимите крыльчатку и очистите ее от волос. В моделе может стоять фильтр. Снимите его и почистите.

Неполадки с электродвигателем

Если вы почувствовали неприятный запах горения от своего устройства, то это самая огорчительная из поломок. Значит причина простоя в сгоревших обмотках. В домашних условиях можно заменить мотор на новый. Заниматься его ремонтом нужно в мастерской. Но и там, скорее всего, предложат его заменить.

Если ваше устройство начало время от времени искрить, то можно на какое-то время устранить такую неполадку. Полностью разберите двигатель и зачистите поверхность под щетками. Чтоб улучшить контакт, протрите эти места спиртом. Заодно можете смазать вал двигателя.

Есть мнение, что профессиональные устройства мало чем отличаются от бытовых. И если вы справились с ремонтом домашнего фена для волос своими руками, то так же легко сможете починить парикмахерское оборудование. Мастера по ремонту не советуют ремонтировать такие вещи на дому.

Мы постарались разобрать все основные причины поломок бытового фена для волос. И если возникают хоть какие-то неясности, то это прямой путь в сервисную мастерскую. В начале разговора с мастером узнайте стоимость ремонта. Может дешевле выйдет купить новый.

Как устроен аппарат

Любой фен имеет двигатель с крыльчаткой и нагреватель. Крыльчатка засасывает воздух с одной стороны фена, после чего он обдувает нагреватель и выходит уже горячим с другой стороны. Также фен имеет переключатель режимов работы и элементы для защиты нагревателя от перегрева.

1 — крыльчатка; 2 — электродвигатель; 3 — нагреватель; 4 — термозащита; 5 — переключатель режимов; 6 — кабель питания

У бытовых фенов вентилятор собран на коллекторном электродвигателе постоянного тока, рассчитанном на напряжение 12, 18, 24 или 36 вольт (иногда встречаются электродвигатели, работающие на переменном напряжении 220 вольт). Для питания электродвигателя используется отдельная спираль. Постоянное напряжение получают с диодного моста, смонтированного на выводах электродвигателя.

Нагреватель фена представляет собой каркас, собранный из негорючих и непроводящих ток пластин, на котором намотана нихромовая спираль. Спираль состоит из нескольких участков, в зависимости от того, сколько режимов работы имеет фен.

Вот так он выглядит:

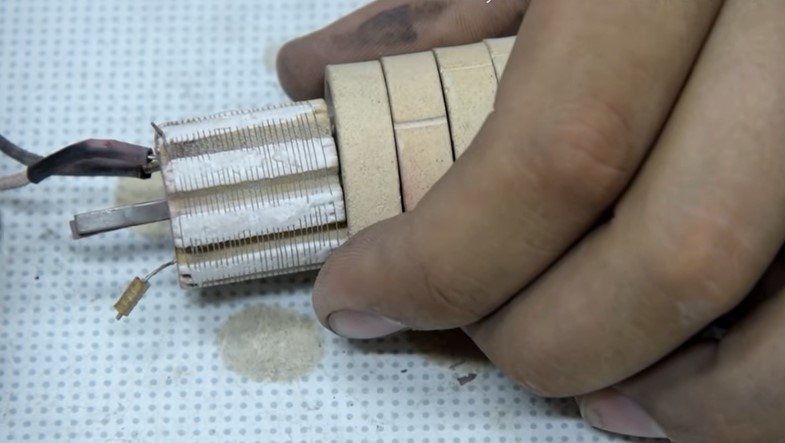

Спираль намотана на термостойком каркасе

Горячий нагреватель должен постоянно охлаждаться проходящим потоком воздуха. Если спираль перегревается, она может перегореть или может случиться пожар. Поэтому фен сконструирован так, чтобы автоматически отключаться при перегреве. Для этого используется термостат. Это пара нормально замкнутых контактов, размещённых на биметаллической пластине. Термостат находится на нагревателе ближе к выходному отверстию фена и постоянно обдувается горячим воздухом. Если температура воздуха превышает допустимую, биметаллическая пластинка размыкает контакты и нагрев прекращается. Через несколько минут термостат остывает и снова замыкает цепь.

Термостат выделен красным кругом

Иногда в качестве дополнительной защиты используется ещё и термопредохранитель. Он одноразовый и при превышении определённой температуры перегорает, после чего его нужно менять.

Термопредохранитель, внешний вид

Чтобы лучше понять принцип работы фена, можете посмотреть эти два видео (смотрите первое видео с 6-й минуты):

Принципиальная схема

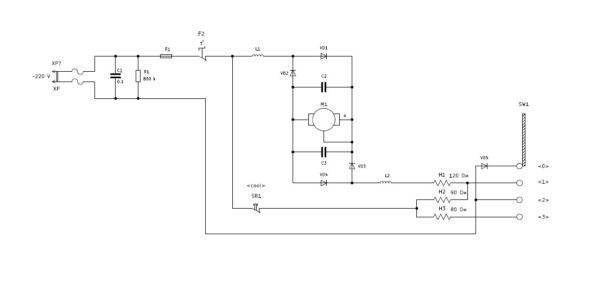

Схема бытового фена

Схема большинства бытовых фенов близка к вышеприведённой. Рассмотрим её подробнее. Нагреватель представляет собой три спирали: Н1, Н2 и Н3. Через спираль Н1 подаётся питание на двигатель, спирали Н2, Н3 служат только для нагрева. В данном случае у фена есть три режима работы. В верхнем положении SW1 схема обесточена. В положении <<1>> фен работает на минимальной мощности: питание подаётся через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная спираль Н2(не на полную мощность), мотор вращается на низких оборотах. В положении <<2>> фен работает на средней мощности: диод VD5 закорочен, в схему поступают обе полуволны переменного напряжения, спираль Н2 работает на полную мощность, мотор вращается на номинальных оборотах. В положении <<3>> фен работает на максимально возможной мощности, так как подключается спираль Н3. При нажатии кнопки <<cool>> нагревательные спирали Н2, Н3 отключаются, а мотор продолжает работать. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы С2, С3 снижают уровень помех, которые неизбежно возникают при работе коллекторного электродвигателя. F1, F2 — это термопредохранитель и термостат.

Weldy Energy HT1600

Эта модель подойдет для наращивания и склеивания полимерных полотен в мелкосерийном производстве, для работы на открытом воздухе или любой строительной площадке. Имеется специальный воздушный фильтр, который легко чистится. Выдерживает длительную эксплуатацию и имеет сугубо профессиональную направленность. Изделие отличается широким диапазоном настройки температуры, которая плавно изменяется поворотом регулировочного колесика. Изменение производительности не предусмотрено. Конусообразная форма в средней части фена обеспечивает эффективную защиту от отраженного воздуха. Поставляется в кейсе вместе с узкой и широкой щелевой насадкой, а также прикаточным валиком из силикона. Комплектация может меняться в зависимости от предполагаемой сферы использования. Основные технические характеристики Weldy Energy HT1600

Характеристики	Значения
Мощность, Вт	1600
Температура нагрева, °С	40-650
Производительность, л/ч	240
Регулировка	Плавная
Защита от перегрева	Есть
В комплекте	2 насадки, силиконовый прикаточный ролик, кейс
Длина кабеля, м	3
Масса, кг	1
Родина бренда/Производство	Швейцария/Китай
Цена, руб.	19 278

Посмотреть видеообзор Weldy Energy HT1600:

Строительный фен не включается, ремонт фена

При ремонте строительного фена следует учитывать, что основную нагрузку на мощность создает нагревательный элемент. После включения спирали в работу вступает электромоторчик. Вентилятор работает за счет падения напряжения в электроцепи.

Ремонт строительного фена рекомендуется осуществлять в следующей последовательности:

Разбираем корпус нагревательного инструмента. Нужно снять держатель с трубки сопла и выкрутить болтики. Защитный держатель следует просто выдернуть со своего посадочного места, обычно он ничем дополнительно не крепится.

После проверки питания на входе сетевой шнур необходимо обязательно отключить от розетки!

Прозваниваем кнопочный переключатель. Когда кнопка находится в выключенном положении, то электроцепь не должна сигнализировать. В рабочих положения кнопки должен срабатывать звуковой сигнал мультиметра.

Проверяем электромоторчик вентилятора. Для этого необходимо отключить питание моторчика от платы и снять его. Далее на моторчик необходимо подать рабочее напряжение, обычно это 18 (В). Точное значение напряжение можно посмотреть на корпусе привода.

Чтобы отсоединить питание моторчика от платы, потребуется паяльник. Нужно нагреть соответствующие контакты и выдернуть провода.

Для проверки электромоторчика будет необходим источник электропитания с соответствующим напряжением.

Конечно, проверить работоспособность вентилятора можно и прозвонкой электроцепи. Но в этом случае не получится оценить качество работы моторчика. Такое бывает, что при работе привода появляется посторонний шум, свидетельствующий об износе подшипниковых втулок и затирании ротора со статором.

Плохо работающий моторчик нужно обязательно заменить. В противном случае привод в скором времени перегорит.

Далее следует вытянуть из колбы сам нагревательный узел. Внимательно осматриваем нагревательную нить по всей длине. Если не включается фен, то скорее всего где-то на нитке есть обрыв.

Нагревательный ТЭН строительного вентилятора представлен нихромовой нитью. Порванный нихромовый нагреватель не получится восстановить методом пайки или скрутки.

Порванную нихромовую спираль придется менять на новый аналог. Нужно будет подбирать спиральный нагреватель по длине и сопротивлению.

В случае поломки строительного фена из-за повреждений керамического или слюдяного основания придется менять сам держатель спирали.

Разумеется, при выполнении ремонта строительного фена придется учитывать экономическую целесообразность работы. Известны случаи, когда стоимость нового нагревательного узла была немного меньше цены самого фена. Как понятно, в подобных случаях лучше всего просто заказать новый инструмент.

Советы экспертов

Если перестал работать строительный фен, специалисты советуют разбирать его в любом случае, даже если причина ясна и видна. Лучше провести полную диагностику прибора.

Те, кто разбирается в схемах и умеет их рисовать, могут применить свои навыки, определив расположение механизмов на бумаге, но это сложнее, чем сделать фотографию. В наше время иметь под рукой фотоаппарат — не проблема: она есть в каждом смартфоне.

Когда хороший строительный фен включен в розетку, мотор издает характерный звук — мягкий и не слишком громкий

Если прибор скрипит, пищит, гремит нестабильно или вообще не издает никаких звуков, эксперты советуют сразу обратить внимание на мотор — вполне возможно, что проблема неисправного фена кроется в главном механизме

Эксперты рекомендуют, если неисправность внутри, разобрать весь фен, чтобы проверить все механизмы прибора. Вполне вероятно, что обнаружатся и другие слабые места, такие как слабые или загрязненные контакты, деформированные детали и компоненты, находящиеся на грани отказа.

Как говорится, лучше всего разобрать прибор, чтобы провести более тщательную диагностику и при необходимости обновить конструкцию. Если вы выполните описанные ниже действия и прислушаетесь к мнению экспертов, вы сможете отремонтировать фен вашего производителя самостоятельно, а не обращаться в специализированный центр по ремонту таких приборов.

Часто приборы ломаются из-за неправильного использования. Поэтому прежде чем включить прибор, убедитесь, что кабель не перекручен, иначе возникнут перегибы.

Какие могут возникнуть поломки?

Проблемы с кнопками и переключателями

Кнопки фена заедают из-за того, что на переключателе появляются нагар, окись. Эти дефекты не позволяют пройти электрическому току по контактам. Для выявления неисправности переключателя и кнопки пользуются мультиметром.

Для этого в режиме прозвона нужно коснуться щупами выводов кнопки. Если прибор отключён, то он не должен издавать никаких посторонних шумов. Особенно подозрительны посвистывания. При включении первого — второго режимов в исправном состоянии переключателей должен издаваться еле слышный звук. В этом кроется причина: неисправны другие узлы в системе.

Разобрав фен, нужно прочистить все соединительные контакты, которые на поверхности имеют ржавчину или иные попавшие извне элементы. Иногда достаточно заменить переключатели на новые, чтобы устройство исправно заработало.

Неисправность сетевого провода

Визуально обнаружить неисправность сетевого провода невозможно. Происходит повреждение жил внутри изоляции, которые снаружи совсем не видны. Повреждение провода возникает как по механическим причинам, например, передавливание провода дверью, так и из-за долгой эксплуатации прибора на максимальной мощности. Жила перегревается, перегорает, медный материал в результате этого становится хрупким, ломким.

Мультиметром можно диагностировать поломку этой части, следуя инструкции:

1. разбирается фен;
2. включается на мультиметре режим прозвона;
3. к контакту вилки подключается один щуп от мультиметра;
4. второй щуп поочерёдно прикладывают к контактам на клеммной колодке;
5. если какой-то из контактов подаёт сигнал при такой манипуляции, значит, одна из жил ещё рабочая, а проблема заключается в другой жиле;
6. подключается щуп на второй контакт вилки, и процедура продолжается;
7. мультиметр должен издать звук при прикосновении ко второй клеммной колодке.

Внимание

Слабый контакт в проводе может также влиять на неисправность фена. Самовыключение прибора при этом происходит регулярно. Перебои в работе можно исправить путём замены сетевого провода.

Неисправность коллекторного двигателя

Чтобы уточнить проблему с коллекторным двигателем, необходимо применить мультиметр. Выполняют им прозвон, а затем подключают к источнику постоянного напряжения необходимой величины. Плату с диодным мостом отсоединяют, если нет источника переменного напряжения необходимой величины.

Чтобы осуществить прозвон электромотора мультиметром, необходимо к щупам подвести выводные контакты устройства. Появившееся сопротивление — сигнал, что обмотка не повреждена. Двигатель неисправен, когда издаются нехарактерные звуки. В данном случае можно услышать пощёлкивание или скрежет.

Нужно разобрать устройство, вытащить двигатель. Починить его можно путём прочистки соединительных деталей. От долгой работы пружины двигателя могут засоряться. Но проблема может состоять и в другом. Движок может быть выпущен производителем с браком, который никак невозможно исправить подручными средствами. Необходимо поменять коллекторный двигатель на более надёжный.

Перегорела плата и спираль

Диагностику неисправности спирали и платы выполняют по следующей схеме:

1. извлекается нагревательный элемент из металлической колбы;
2. осматриваются провода на наличие подключения их к контактам спирали ТЭНа;
3. на этом этапе уже можно увидеть возможную поломку: окисление контактов или отсоединение одного из проводов;
4. в режиме измерения сопротивления включается мультиметр, подключается к контактам спирали;
5. нарушение целостности нихромовой нити определяется нулевым значением прибора: спирали должны показывать сопротивление.

Внимание

В результате эксплуатации электрофена нихромовая нить теряет свои первоначальные характеристики, не имеет присущих ей свойств. Она становится хрупкой, выводит из строя многие составные элементы прибора — первыми перегорают плата и спираль.

Если спираль имеет обрыв и повреждения в разных местах, то её нужно заменить на новую. Простой обрыв можно устранить путём соединения двух частей спирали. Для этого потребуется воспользоваться маленькими болтиками и гайками.

Неполадки с платой зависят от используемой модели этого элемента. Устаревшие модели содержат только одну плату – выпрямительный диодный мост. Его можно исправить простым паяльником. Если строительный фен снабжён инверторной платой, то, осмотрев, можно обнаружить неисправность. Перегоревшие детали имеют потемневший окрас. Паяльником удаляется весь ненужный налёт.
