Регистры отопления: виды конструкций, расчет параметров, особенности монтажа

Как рассчитать необходимое количество регистров в доме

Расчет регистра отопления

Если рассматривать систему отопления в комплексе, то подводящие трубы можно отнести к разряду регистров. То же самое справедливо и в отношении полотенцесушителя

Поэтому, выбирая регистр отопления, необходимо обратить внимание на диаметр труб, которые использованы в его конструкции

Идеальный вариант — 32 миллиметра. При этом специалисты не рекомендуют изготавливать приборы из труб диаметром более 80 миллиметров. Причина в том, что котлы не смогут дать необходимое количество теплоносителя, который бы хорошо прогрел их. Но для каждого здания требуется точно провести расчет числа труб и их диаметра в регистре.

Для этого придется учесть некоторые факторы, относящиеся к самому зданию, а именно:

• толщину стен
• количество окон и дверей
• материал, из которого оно возведено, и так далее

С трубами немного проще

Для расчета необходимо принять по внимание всего лишь один показатель — теплоотдачу 1 метра трубопровода. К примеру, 1 погонный метр трубы диаметром 60 миллиметров может спокойно обогреть 1 квадратный метр помещения, если высота потолков не превышает 3-х метров

Так, может быть, стоит заменить радиаторы отопления регистрами? Отметим тот факт, что монтаж системы отопления и с регистрами, и с радиаторами по стоимости ничем не отличается. Разница в цене будет зависеть лишь от стоимости труб, количества стыков, размеров приборов и стоимости сварочных работ. Регисторное отопление лучше всего применять при нижней разводке труб как в одноэтажных, так и в многоэтажных домах.

Особенности эксплуатации приборов

Если вы планируете использовать медные радиаторы отопления в своей отопительной системе, то должны в обязательном порядке соблюдать определенные требования и правила, касающиеся не только установки, но и процесса эксплуатации. К примеру, фирмы-изготовители не советуют устанавливать сразу несколько медных и стальных приборов одновременно по ходу движения рабочей жидкости, так как это может привести к определенной электрохимической реакции, способной разрушить всю систему.

Обратите внимание! Если не удается отказаться от такого комбинированного варианта, то обязательно используйте для соединения латунные фитинги. Сегодня такие продаются практически в любом специализированном магазине, ассортимент огромен, а стоимость вполне доступная

Также нежелательно устанавливать медные приборы в тех магистралях, в которых могут содержаться маленькие абразивные частички – последние со временем будут «подтачивать» материал и рано или поздно приведет к износу радиаторов.

Наконец, не устанавливайте такие батареи, если рабочая жидкость очень жесткая или характеризуется повышенной кислотностью. Хотя некоторые из подобных трудностей можно решить, если установить дополнительно специальные фильтры.

Видео – Установка медной батареи

Технические характеристики

1. Обогрев помещения, имеющего большую площадь, например, склады, цеха, холлы, вестибюли.
2. Используют в качестве отопления «мягкое» тепло. Связывают это с их размерами. Они выпускаются большой длины, захватывают огромную площадь. Исходя из этого, тепловой источник в просторном здании будет не точечный, а протяженного характера и обогревание получится не местное, а по всему объему здания.
3. Еще одним достоинством регистров считается легкость ухода за ними. Абсолютная ровность поверхности, нет мест для сбора грязи и пыли, следовательно, убирать не составляет особого труда.
4. Если аппараты сделаны качественно, они способны выдержать любое давление и большой температурный режим.

Вариант схемы подключения регистров в отопление

Однако следует заметить, что технические характеристики регистров отопления все же хуже, чем батарей, таких же размеров. Связывают это с их поверхностью, ведь именно она отдает теплоту зданию.

Изготавливаются регистры для отопления из стальных труб, диаметр их колеблется в пределах от 32 до 200 миллиметров и больше. По числу труб, размещению и форме они абсолютно разные. Такие аппараты обогрева в своем устройстве имеют два патрубка для входа и выхода жидкости, штуцер, который подключает отводчик воздушных масс.

Типология отопительных регистров

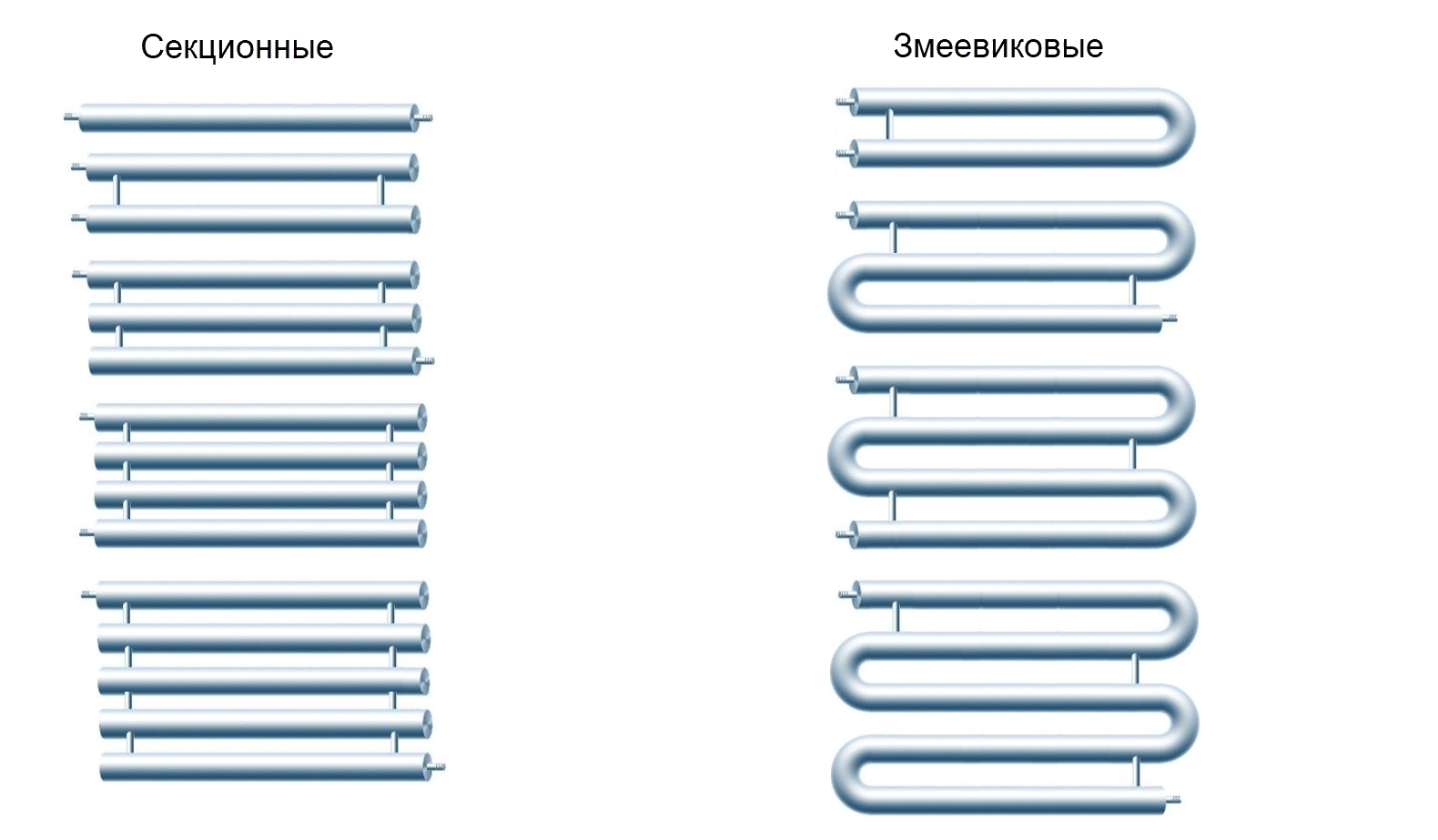

В зависимости от конструкции отопительные регистры делятся на два типа:

• Секционные. Такой вид обогревательных изделий состоит из нескольких параллельно расположенных гладких труб с заглушками, которые соединены между собой короткими трубами меньшего диаметра. Секции могут изготавливаться из гладкой трубы разного диаметра. Вход в регистр может быть резьбовой или фланцевый. Короткие переходные трубы должны располагаться как можно ближе к концам трубы, это влияет на количество передаваемого тепла.
• Змеевиковые. Такой тип регистров представляет собой секции из гладкой трубы, которые соединены между собой дугами. В таком виде регистров значительно улучшается теплообмен, поскольку в нагреве участвует вся поверхность трубы. Кроме того, конструкция змеевиковых регистров исключает наличие переходных участков, что значительно уменьшает перепады давления внутри системы.

Замечания.

1. Правильнее в расчетах было бы использовать не коэффициент теплоотдачиα между наружными стенками регистра и воздухом, а коэффициент теплопередачиk. учитывающий теплообмен между теплоносителем (водой) и внутренними стенками труб регистра отопления, а так же передачу тепла через материал стенки (термическое сопротивление стенки). Рассчитывается коэффициент теплопередачи от воды к воздуху помещения по формуле:

α₁≈2000…3000 Вт/(м 2 *К) – коэффициент теплоотдачи между водой и внутренней стальной стенкой

s_ст≈0,002…0,005 м – толщина стенок труб

λ_ст≈50…60 Вт/(м*К) – коэффициент теплопроводности материала стенок труб

2. Теплоотдача регистров отопления зависит от способа подачи воды в них (сверху вниз, снизу вверх …), от монтажных расстояний до ограждающих конструкций (до пола, до подоконника, до стены, до экрана), от толщины лакокрасочного покрытия и прочих факторов. Фактическая теплоотдача может быть меньше расчетной на 15…20%. Это необходимо учитывать при окончательных расчетах!

3. Расстояние между трубами и количество труб также оказывают влияние на теплоотдачу регистров отопления. В программе это частично учтено применением понижающего коэффициента (0,93) на каждый дополнительный ряд труб. Расстояние между трубами желательно выдерживать не менее диаметра трубы D (больше — лучше) .

4. Коэффициент теплопередачи k не является постоянной величиной для конкретного прибора отопления и значительно меняется при изменении температурного напора dt. Подробнее об этом (и не только) читайте в ближайших статьях блога.

Уважаемые читатели, оставляйте комментарии к статье! Ваши мысли, замечания, предложения, вопросы, советы всегда интересны и полезны коллегам и автору.

Как вам статья?

Мне нравитсяНе нравится

Как улучшить эффективность регистров

Слой краски должен быть минимален — это уменьшает теплоотдачу. Необходимо регулярно мыть и очищать от пыли приборы — это также увеличивает теплоотдачу.

Нельзя заставлять отопительные системы мебелью, закрывать неметаллическими экранами (из дерева, гипсокартона, бамбука, пластмассы), плотными шторами. Металлическими экранами тоже нежелательно, но красота требует жертв.

Самые эффективные материалы с точки зрения теплопередачи — медь, алюминий и оребренные трубы, особенно биметаллические — нержавейка с алюминием.

Проложенный за отопительный прибор пятимиллиметровый слой пенофола (фольгированного вспененного полиэтилена) повышает температуру в помещении на один градус Цельсия.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

• Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
• Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
• Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
• На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

1. На патрубке подпитки.
2. По обеим сторонам насоса.
3. У расширительного бака.
4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

• Отводящую ветку магистрали надо располагать ниже подающей.
• Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
• Бак расширительный должен быть установлен выше котла отопления.
• На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
• При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
• Расширительный бак должен устанавливаться в отапливаемом помещении.
• Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

• Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
• Для каждого этажа рекомендуется монтаж по отдельной схеме.

Замечания.

1. Правильнее в расчетах было бы использовать не коэффициент теплоотдачи α между наружными стенками регистра и воздухом, а коэффициент теплопередачи k, учитывающий теплообмен между теплоносителем (водой) и внутренними стенками труб регистра отопления, а так же передачу тепла через материал стенки (термическое сопротивление стенки). Рассчитывается коэффициент теплопередачи от воды к воздуху помещения по формуле:

α₁≈2000…3000 Вт/(м 2 *К) – коэффициент теплоотдачи между водой и внутренней стальной стенкой

Читайте так же: Какая часть маточной трубы имеет бахромки

s_ст≈0,002…0,005 м – толщина стенок труб

λ_ст≈50…60 Вт/(м*К) – коэффициент теплопроводности материала стенок труб

2. Теплоотдача регистров отопления зависит от способа подачи воды в них (сверху вниз, снизу вверх …), от монтажных расстояний до ограждающих конструкций (до пола, до подоконника, до стены, до экрана), от толщины лакокрасочного покрытия и прочих факторов. Фактическая теплоотдача может быть меньше расчетной на 15…20%. Это необходимо учитывать при окончательных расчетах!

3. Расстояние между трубами и количество труб также оказывают влияние на теплоотдачу регистров отопления. В программе это частично учтено применением понижающего коэффициента (0,93) на каждый дополнительный ряд труб. Расстояние между трубами желательно выдерживать не менее диаметра трубы D (больше — лучше).

4. Коэффициент теплопередачи k не является постоянной величиной для конкретного прибора отопления и значительно меняется при изменении температурного напора dt!

Монтаж теплообменника

Учитывая большой вес регистра отопления, нужно использовать для крепления соответствующие кронштейны, а лучше ставить на пол. Как вы поняли, есть два метода установки:

• повесить на стену;
• поставить на пол.

Главное, чтобы конструкция была очень крепкой. Имеет значение и расстояние до стен, которое составляет 20–25 см. Такое же расстояние должно быть и до пола, при этом должен сохраняться задуманный угол уклона для циркуляции. Расстояние между трубами регистра отопления должно быть не менее пяти сантиметров. Не имеет значения автономный это теплообменник, или заключенный в сеть.

Радиаторы любого типа устанавливаются по периметру помещения на наружных стенах. Именно поэтому в квартирах батарея всегда под окном. Теплообменник не только грет воздух, он еще и стены подогревает

Очень важно покрасить регистры, чтобы те не поржавели

Интересное по теме:

• Жидкость для промывки системы отопления
• Самые лучшие обогреватели
• Оборудование для опрессовки системы отопления
• Использование газа Брауна для отопления дома

Алгоритм, который используют при создании

1. Сначала подготавливают трубы нужного объема и режут их на заготовки необходимой длины.
2. После выполняется внутренняя зачистка трубопрокатных изделий. Это позволяет снизить сопротивление передвижению носителя тепла.
3. На торцевых частях наваривают заглушки. Некоторые из них оснащают отверстиями.
4. После этого трубы, которые будут располагаться горизонтально, скрепляют с вертикальными трубами, которые имеют меньший диаметр.
5. Теперь приходит черед устанавливать краны. Они будут нужны для того, чтобы выпускать скопившийся в трубопроводе воздух.
6. На финальном этапе зачищают все швы и красят поверхности краской.

Как правильно сделать регистр своими руками

Собрать подобный прибор отопления самостоятельно проще всего будет с использованием следующей технологии:

• трубы нарезаются на отрезки, согласно выполненному расчету;
• на концах отрезков, ближе к краю, делаются отметки расположения перемычек;
• из трубы диаметра, равного подаче, вырезаются собственно сами перемычки;
• трубы раскладываются на ровной горизонтальной поверхности параллельно друг другу;
• с помощью сварки в трех местах прихватываются все перемычки-отрезки;
• перемычки привариваются к секциям.

Устанавливать перемычки при сборке радиатора отопления следует как можно ближе к краю горизонтальных секций. В этом случае теплоотдача регистра в последующем будет выше. На заключительном этапе:

• из листового металла вырезаются заглушки для секций;
• все заглушки прихватываются к торцам точечно или диагонально;
• элементы привариваются на место.

Вырезать заглушки следует таким образом, чтобы при их монтаже по краю каждой секции оставалась небольшая «фаска». Эта «фаска» в последующем заполняется сварным швом.

Сваренные таким образом регистры желательно дополнительно оборудовать воздухоотводчиками. Проще говоря, в каждой верхней секции такого прибора стоит установить стандартный кран Маевского.

Самостоятельная установка

• разъемное болтовое соединение;
• не разъемное сварочное соединение.

Выбирать следует из расчета веса и размера устройства, а также учесть характеристики системы теплоснабжения.

Показатель уклона – важно учесть, при присоединении к гравитационной системе, наклон по ходу теплоносителя. В системах, где не используется насосное оборудование и где движущей силой является разница его парциального давления таких проблем нет. В системах, где не используется насосное оборудование и где движущей силой является разница его парциального давления таких проблем нет

В системах, где не используется насосное оборудование и где движущей силой является разница его парциального давления таких проблем нет.

Правила монтажа:

• Рекомендуемое расстояние, в соответствии с технологическим процессом, от стены и окон не меньше 20см.
• Разъемный монтаж требует использования только паранитовых подкладок или льна применяемого в сантехнических работах;
• Все стальные регистры отопления непременно красятся, во избежание ржавления.
• Монтаж лучше не проводить в сезон отопления.

Сравнительный анализ расчетной и мощности по факту регистра возможно произвести по окончанию испытательного пуска системы, и при необходимости внести конструктивные изменения.

Плоский теплообменник

Популярный вариант, который используется как для печей в баню, так и для дома. Наиболее просты в изготовлении, поверхность легко чистится от скоплений сажи, установка возможна как вертикальная, так и горизонтальная, КПД относительно высок.

Плоский котел может отличаться высоким объемом, благодаря чему брать горячую воду для мытья можно прямо из отопительной системы. Производится установка расширительного бачка с увеличенным линейным размером, куда постоянно поступает вода после снижения уровня ниже критичного. Этот вариант довольно удобен и помогает решить сразу несколько задач, однако есть и условие – температура помещения зимой не должна опускаться до минуса.

Ключевой недостаток: резкое снижение теплоотдачи стенок печи. Данный вид теплообменника изготавливается в форме буквы «П» и устанавливается по периметру топки, обходя дверцу. В результате получается, что температура внешних стенок довольно низкая, в результате прогрев помещения занимает гораздо больше времени. Это критично лишь в случае, если печь устанавливается в бане, для жилых домов, где печка топится постоянно, увеличения времени прогрева на несколько часов не играет никакой роли.

Таким образом, выбирая плоский котел, подумайте, за счет чего можно увеличить скорость нагрева. Одним из вариантов является увеличение каменки и расположение ее непосредственно над топкой. Второй вариант: использование металлического дымохода для обогрева, увеличение его длины.

Расчет регистров для помещения

Выбирая модель регистра отопления, следует направить внимание на трубный диаметр. Диаметры, как упоминалось выше, бываю от 32 до 150мм. Большой диаметр труб – это, как следствие, большой объем всей системы отопления

Для нагрева такой системы требуется очень много времени и сложнее регулировать температуру, но для работы котла они предпочтительней

Большой диаметр труб – это, как следствие, большой объем всей системы отопления. Для нагрева такой системы требуется очень много времени и сложнее регулировать температуру, но для работы котла они предпочтительней.

Остановить выбор лучше на трубах с диаметром 32мм, а если предполагается личное изготовление регистра, специалисты рекомендуют выбрать диаметр трубы не более 80мм.

Для создания теплоснабжения из стальных отопительных регистров оптимальным решением будет прибегнуть к услугам мастеров. Другой вариант – это специальные программы для расчета.

Но при самостоятельном расчете можно использовать следующую методику.

Изначально нужно знать такие параметры:

•  общая площадь комнаты;
•  коэффициент отдачи тепла материала регистра;
•  диаметр используемых труб.

Таблица. Теплоотдача одного погонного метра трубы из стали разного диаметра — для расчета регистра отопления при высоте 2 метра.

Диаметр трубы, мм	32	40	57	76	89	108	114	133	159
Площадь обогрева помещения, м2.	0,56	0,69	0,95	1,27	1,48	1,80	1,90	2,22	2,65

Можно воспользоваться формулой расчета регистров из гладких стальных труб.

Q = 3.14 x D x L x K (Tr – To), где

Q – количество тепла, которое выделяет труба, Вт;

D – диаметр трубы, м;

L – длина трубы, м;

K – коэффициент передачи тепла (11,63 Вт/м2хС);

Tr – температура внутри помещения;

To – температура теплоносителя в системе;

t – разница температур. Имея эти значения, можно самому рассчитать количество тепла регистра отопления.

Пример: длина 1-й секции 2 м., а диаметр трубы – 76 мм.

t будет ровна 60С (80-20).

Таким образом, мощность одной секции регистра отопления из стальной гладкой трубы будет равна:

Q=3,14х0,076х2х11,63х60=333 Вт.

Чтобы рассчитать каждую последующую секцию необходимо полученный результат умножать на понижающий коэффициент 0,9.

Для расчета требуемого метража и диаметра трубы брать в расчет следует только показатели теплоотдачи погонного метра трубы.

Например. Помещению площадью 20м2 и высотой потолка не более 3м потребуется 20 м стальной трубы, диаметр которой будет 60мм.

При подготовке к монтажу отопительных приборов следует учесть такие параметры, как:

•  глубина стен;
•  расположение окон и дверей;
•  состав стен и перекрытий здания и др.

Преимущества и недостатки регистров отопления

Регистры в системе отопления

Самодельные стальные или алюминиевые регистры отопления отличаются от стандартных радиаторов своими размерами. Они состоят из нескольких труб, диаметр которых превышает 32 мм. Для организации циркуляции теплоносителя трубы соединены между собой патрубками.

Чем обусловлена популярность этих приборов теплоснабжения? Во-первых, возможностью самостоятельного изготовления. Можно сделать биметаллические регистры отопления, стальные или из алюминиевых труб. Намного реже встречаются пластиковые модели, так как они не обладают должными эксплуатационными качествами.

До того как подключить регистры отопления следует внимательно изучить их «слабые» и «сильные» стороны.

• Длительный срок эксплуатации. Для стальных и алюминиевых моделей он может достигать 25 лет. При этом вероятность поломки будет минимальной;
• Большая теплоотдача. Это обусловлено тем, что мощность регистра отопления превышает этот параметр у классических радиаторов и батарей. Связано с большим объемом теплоносителя;
• Простой монтаж и эксплуатация. Так как правильно установить регистры отопления может любой, кто хотя бы немного знаком с правилами организации теплоснабжения – они могут применяться в зданиях всех типов. Но чаще всего их можно встретить в системе отопления больших производственных, административных и торговых помещений.

Но кроме этого нужно учитывать возможные недостатки, которыми может обладать регистр отопления из стальной гладкой трубы:

• Большой объем теплоносителя. Это приводит к его быстрому остыванию;
• Минимальный показатель конвекции воздуха. Снижает эффективность работы теплоснабжения;
• Непривлекательный внешний вид. Чаще всего это относится к самодельным конструкциям.

Правильно рассчитанная теплоотдача регистра отопления напрямую зависит от его конструкции. В настоящее время используется несколько типов этих приборов теплоснабжения, отличающихся не только используемым материалом изготовления, но и внешним видом.

Масса заполненного водой регистра может быть очень высока. Поэтому нужно заранее продумать надежную систему его крепления к стене.

Изготовление секционных отопительных батарей из металлических труб кустарным способом

Инструменты

Чтобы самостоятельно изготовить регистр, приготовим необходимый инструментарий:

• Сварочный аппарат, электроды и защитная маска.
• Болгарка, электродрель, абразивный круг и сверла по металлу.
• Молоток, газовый ключ, строительный уровень, рулетка.
• Тиски, струбцины, щетка с металлическим ворсом.

Кроме защитной маски для сварки стоит взять спецкостюм, рукавицы и крепкие сапоги или ботинки.

Необходимые материалы

Для примера возьмем процесс изготовления радиатора, представленного на чертеже. Он состоит из 4-х секций длиной один метр. Материал – 108-мм стальная труба. Кроме всего перечисленного, как минимум, нужно два крана шарового типа. Их ставят на вход и выход устройства, дополнительно можно подсоединить кран на верхнюю секцию батареи для стравливания воздуха из системы.

№ Позиции	Деталь	Параметры детали	Количество
1	Труба стальная	Ø 108 мм (ДУ 100)	4
2	Перемычка непроходная	Ø 48х3,5 мм (ДУ 40)	3
3	Перемычка проходная	Ø 48х3,5 мм (ДУ 40)	3
4	Штуцер с наружной резьбой	G1/2″ (ДУ 15)	2
5	Заглушка торцевая эллиптическая	Ø 108 мм (ДУ 100)	8

Технология сборочных работ

• Первый этап – разметка и резка трубных заготовок. Их внутреннюю плоскость нужно очистить от ржавчины и заусениц, чтобы ничего не препятствовало циркуляции теплоносителя.
• Следующий шаг – подготовка заглушек. При необходимости их также следует очистить от ржи. В двух высверливают отверстия для монтажа штуцеров.
• Вставить и приварить штуцеры в отверстиях, заглушки наварить на торцы труб.
• По чертежным размерам отметить места крепления перемычек. На трубах Ø 108 мм, где будет проходные каналы, высверлить отверстия по диаметру перемычек. Будьте внимательны при разметке!
• На горизонтальные секции, где просверливались отверстия, приварить проходные перемычки; где отверстий нет – непроходные. Тандем перемычек объединит секции и сформирует правильное направление движения теплоносителя.
• Зачистить все сварочные швы. Проверить устройство на предмет герметичности: закрыть нижний штуцер радиатора, а через верхний заполнить его водой. Если проявится хотя бы минимальная течь, то воду сливают, а место дефекта дополнительно проваривают.
• После проверки поверхность секционной батареи отопления из металлических труб нужно покрасить термостойкой краской. Такая обработка защитит и от коррозии, и добавит изделию эстетичности.

Как установить регистр отопления

Установить регистр отопления может каждый хозяин без привлечения к работам мастера. Чтобы упростить сборочные операции, предварительно необходимо подготовить каждый из элементов отопительной системы согласно проекту.

Одно из главных предъявляемых требований – качественное соединение регистра с трубопроводами. Оно должно выдерживать максимально допустимую нагрузку – 10 МПа. Если стыковка производится посредством сварки, нужно следить за качеством швов.

Регистры рекомендуется размещать вдоль одной стены. При этом необходим минимальный уклон по направлению движения теплоносителя – до 0.05% от длины прибора.

Располагать регистры отопления необходимо поближе к половой поверхности. Чем больше диаметр основной трубы, тем меньше будет сопротивление для циркулирующего теплоносителя.

Эффективность прибора зависит от большого числа факторов, среди которых площадь нагрева, прямо пропорциональная длине и диаметру труб. Наибольшее распространение в быту получили модели со следующими характеристиками:

• Рекомендуемый диаметр труб – от 25 до 160 мм
• Соединительные перемычки у секционных моделей – от 30 мм
• Расстояние между основными трубами – от 50 мм
• Максимальное давление – 10 МПа
• Материал – высокоуглеродистая сталь

Изготавливаем регистр своими руками

Каждый, кто умеет работать со сварочным аппаратом, способен изготовить регистр отопления самостоятельно. Несложную конструкцию можно будет наполнить антифризом или маслом.

Вводное видео по изготовлению

Чтобы сделать отопительный прибор своими руками, рекомендуется следовать инструкции:

1. Нужно подготовить трубы подходящих диаметров и нарезать заготовки
2. Внутренняя часть трубы проверяется и при необходимости зачищается, чтоб снизить и без того высокое сопротивление для циркулирующего теплоносителя
3. С торцов привариваются заглушки, в некоторых из них высверливаются отверстия

Трубками меньшего диаметра (вертикальные) соединяются более толстые (горизонтальные) Необходимо смонтировать краны для удаления воздуха, который будет скапливаться с краев Все швы аккуратно и качественно зачищаются, поверхность окрашивают масляными красками

В переносных конструкциях необходимо установить нагревательный тэн мощностью от 1.5 до 6 Вт, который будет работать от обычной розетки. Если система работает от отопительного котла, эффективность регистров можно увеличить за счет установки мощного циркуляционного насоса.

Основные преимущества

Среди многочисленных преимуществ регистров отопления следует отметить:

1. Имеется возможность заказать изготовление отопительных приборов по индивидуальному чертежу заказчика
2. Внутри них роль теплоносителя может выполнять не только жидкость, но и горячий пар

Установка не требует специального оборудования Могут устанавливаться в помещениях с большой площадью, так как характеризуются эффективным теплообменом несмотря на компактные и скромные размеры Приемлемая стоимость

В заключении

Безусловно, регистры отопления приходят на смену классическим радиаторам отопления. В частных домах их можно встретить в помещениях с более агрессивными условиями (туалет, ванная, периодически неотапливаемые помещения и т. д.). Для хорошего мастера не составит труда изготовить подобный прибор самостоятельно.

Отопительный прибор, состоящий из соединенных с помощью сварки между собой гладкостенных труб, называется регистром. В основном трубы, расположенные горизонтально, соединяются вертикальными короткими перемычками, через которые также проходит теплоноситель. Конструкция регистров лежит в основе создания разного вида радиаторов отопления.
