Как проверить лампу мультиметром

Проверка стартера

Проверка светильников с ЛДС заключается в контроле целостности вольфрамовых спиралей, расположенных непосредственно в колбах ламп, а также в контроле работоспособности дросселей и стартеров.

После вскрытия корпуса светильника, лампы надо проверить на наличие почернений у концов колб. Если почернения есть, то в схеме светильника, скорее всего, имеется какая-то неисправность, и, если ее не устранить, то лампы отработают очень недолго.

При отсутствии «признаков жизни» в светильнике следует проверить в первую очередь стартер. Он выходит из строя чаще всего, так как его элементы работают механически в условиях многократно изменяющейся температуры. Разобрав корпус стартера, необходимо осмотреть конденсатор и лампу:

конденсатор не должен быть вздутым или взорвавшимся, что может быть следствием наличия скачков большого напряжения в сети;
лампа не должна быть сильно почерневшей;
далее конденсатор можно проверить с помощью универсального тестера – мультиметра.

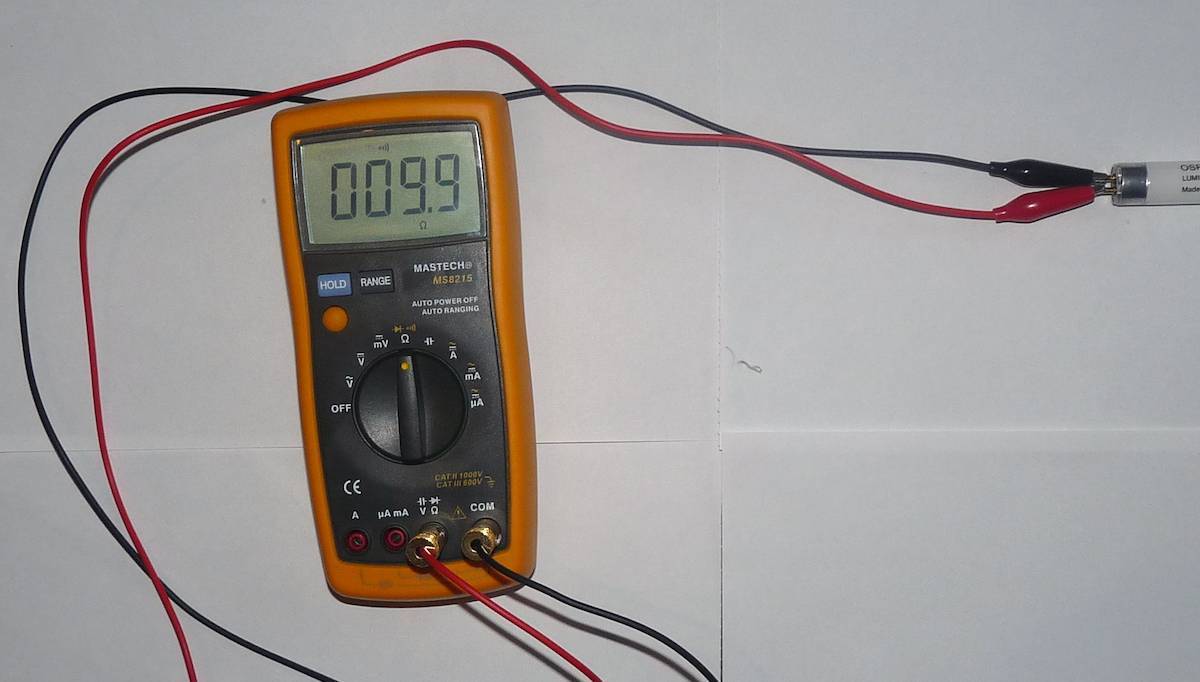

Чтобы проверить ЛДС, мультиметр переводится в режим омметра с наибольшим возможным пределом измерения сопротивления. При проведении измерений между выводами конденсатора сопротивление должно быть бесконечным.

Если при измерении будет зафиксировано сопротивление менее 2 МОм, то, скорее всего конденсатор имеет недопустимый ток утечки. Но эти признаки, указывающие на неисправность, могут и не выявиться. Очень часто в домашних условиях проверить стартер можно только, установив его в заведомо исправный светильник.

В любом случае, если выяснится, что причиной отказа в работе светильника является стартер, его необходимо заменить.

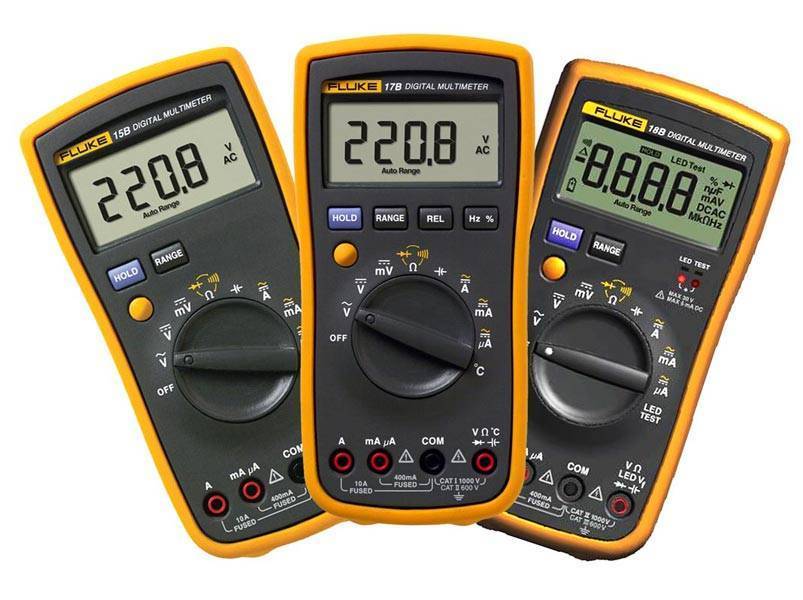

Готовим мультиметр

В первую очередь осматриваем корпус прибора. Если он разваливается в руках, нужно принять меры — защёлкнуть держатели или завернуть винты. Осматриваем провода. Если изоляция местами слезла, меняем провод. Либо обматываем изолентой. Красиво починить провод может термоусадочная трубка. Щупы тоже подвергаем ревизии. Если на корпусах есть острые сколы — выравниваем, чтобы случайно не пораниться. Если видны токонесущие части — изолируем любыми подручными средствами — изоляционной лентой, клеевым пистолетом, термоусадкой подходящего диаметра. Проверяем работоспособность. Кабель чёрного цвета включаем в гнездо Com, а красного — в гнездо с символами единиц измерения — латинские A и V, греческая большая Омега.

После включения прибор должен что-то показать на дисплее. Если не показывает — проверяем элементы питания. Устанавливаем селектор прибора на измерение переменного напряжения, выбираем первое значение выше 220 В. Скорее всего, это будет 500 В. Не касаясь оголённых частей шупов, вставляем их в розетку 220 В. Прибор должен показать значение, близкое к 220 В, хотя бывает всякое. В одном из малых городов автору встретилось напряжение в обычной бытовой сети в 158 В. На самом деле, это повод обратиться к сбытовой организации, но фазу искать не мешает. Итак, если прибор показал напряжение в сети — он исправен. Можно искать фазу.

Срок службы

Гореть такой источник света, по заверениям производителей, способен, как минимум, 12000 часов. Здесь все зависит от такой характеристики как мощность — чем мощнее лампа, тем дольше она служит.

Популярные модели и на сколько часов службы они рассчитаны:

ДРЛ 125 — 12000часов;
250 — 12000часов;
400 — 15000часов;
700 — 20000часов.

Обратите внимание! На практике могут быть иные цифры. Дело в том, что электроды, как и люминофор, способны быстрее выйти из строя. Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже.

Бывает несколько разновидностей ДРЛ (расшифровка — дуговая ртутная лампа), которые применимы как в быту, так и в производственных условиях. Классифицируются изделия по мощности, где наиболее популярны модели на 250 и 500 Вт. Пользуясь ими, до сих пор создают системы уличного освещения. Ртутные приборы хороши за счет доступности и мощного светового потока. Тем не менее, появляются более инновационные образцы, безопасные и с лучшим качеством свечения.

Для общего освещения цехов, улиц, промышленных предприятий и других объектов, не предъявляющих высоких требований к качеству цветопередачи, применяются ртутные лампы высокого давления типа ДРЛ.

Устройство

Лампа ДРЛ (смотри рисунок справа) имеет следующее строение: стеклянный баллон 1, снабжённый резьбовым цоколем 2. В центре баллона укреплена кварцевая горелка (трубка) 3, заполненная аргоном с добавкой капли ртути. Четырёхэлектродные лампы имеют главные катоды 4 и дополнительные электроды 5, расположенные рядом с главными катодами и подключенные к катоду противоположной полярности через добавочный угольный резистор 6. Дополнительные электроды облегчают зажигание лампы и делают её работу более стабильной.

В последнее время лампы ДРЛ изготовляют трехэлектродные, с одним пусковым электродом и резистором.

Принцип действия

В горелке из прочного тугоплавкого химически стойкого прозрачного материала в присутствии газов и паров металлов возникает свечение разряда — электролюминесценция.

При подаче напряжения на лампу между близко расположенными главным катодом и дополнительным электродом обратной полярности на обоих концах горелки начинается ионизация газа. Когда степень ионизации газа достигает определённого значения, разряд переходит на промежуток между главными катодами, так как они включены в цепь тока без добавочных сопротивлений, и поэтому напряжение между ними выше. Стабилизация параметров наступает через 10-15 минут после включения(в зависимости от температуры окружающей среды- чем холоднее тем дольше будет разгораться лампа).

Электрический разряд в газе создаёт видимое белое без красной и голубой составляющих спектра и невидимое ультрафиолетовое излучение, вызывающее красноватое свечение люминофора. Эти свечения суммируются, в результате получается яркий свет, близкий к белому.

При изменении напряжения сети на 10-15 % в большую или меньшую сторону работающая лампа отзывается соответствующим повышением или потерей светового потока на 25-30 %. При напряжении менее 80 % сетевого лампа может не зажечься, а в горящем состоянии погаснуть.

При горении лампа сильно нагревается. Ввиду особенности, лампа ДРЛ после выключения должна остыть перед следующим включением.

Традиционные области применения ламп ДРЛ

Освещение открытых территорий, производственных, сельскохозяйственных и складских помещений. Везде, где это связано с необходимостью большой экономии электроэнергии, эти лампы постепенно вытесняются НЛВД (освещение городов, больших строительных площадок, высоких производственных цехов и др.).

Аббревиатура «ДРИ» расшифровывается, как «дуговая ртутная с излучающими добавками (иодиды и бромиды металлов)». Наряду с ртутью, в эти лампы вводятся йодиды натрия, таллия и индия, благодаря чему значительно увеличивается световая отдача (она составляет примерно 70 — 95 люмен/Вт и выше) при достаточно хорошей цветности излучения. Лампы имеют колбы эллипсоидной и цилиндрической формы. Внутри колбы размещается кварцевая или керамическая цилиндрическая горелка, где происходит разряд в парах металлов и их йодидов. Срок службы — до 8-10 тыс. часов.

Особенности прозвонки и проверки сопротивления

Процесс прозвонки – это комплекс установления сопротивления проводников, анализа результата и вывода данных на экран со звуковым сигналом. Замеры сопротивления осуществляются на основании закона Ома. Он гласит, что сила тока, текущая по определенному участку цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению данного участка. Закон Ома отражает формула:

I = U/R, где I – сила тока, U – напряжение и R – сопротивление.

Тестер работает по данному принципу. Имея два параметра, легко рассчитать третий. Источник питания мультиметра генерирует напряжение и подает ток. Замеры сопротивления отображаются на дисплее:

нули – реальная величина меньше используемой;
цифры с первым разрядом нуля – показатель меньше на 1 деление;
цифры больше 1 – замеры точные.

После сопоставления исходных данных с величиной потерь объекта замеров можно вычислить конечный результат.

Маркировка сопротивления на цифровых моделях – Ω.

Проверка работоспособности диода, светодиода, стабилитрона.

Устанавливаем прибор в режим прозвонки, если такого режима нет, то в режим измерения сопротивления 1кОм;
Убеждаемся, что щупы прибора подключены в нужные нам гнезда мультиметра;
Провод красного цвета подсоединяется к аноду, а провод черного цвета — к катоду;
Производим измерение. В режиме прозвонки, при подключении диода прибор показывает падение напряжения от 200 до 400 мВ для германиевых диодов, от 500 до 700 мВ для кремниевых. При измерении сопротивления прибор будет показывать сопротивление диода. К примеру, для германиевых элементов сопротивление составляет от 100 килоом до 1 магаома, для элементов выполненных из кремния этот показатель равен 1000 мегаом. Если проверяется выпрямительный полупроводник, то значение еще более высокое. Это обязательно нужно учитывать, чтобы не допустить ошибку при определении результатов;
Меняем местами красный и черный щуп прибора;
Производим измерение. Если диод подключить в обратном направлении, то прибор будет показывать единицу «1», то есть величина сопротивления или напряжения утечки бесконечно большая;
Нужно помнить, что может быть вовсе не поломка, а утечка. Этот вариант возможен в двух случаях, если прибор долго находился в эксплуатации или же сборка его была выполнена не качественно. Если имеется короткое замыкание или утечка, то прибор покажет низкое сопротивление. Причем при определении результата нужно учитывать вид полупроводника.
Делаем выводы о работоспособности элемента.

Будет интересно Катушка тесла (Трансформатор) самостоятельная сборка собственными силами

Если все показатели соблюдены, то можно смело сказать, что он работает правильно и исправен. А вот если хотя бы один параметр не верный, то это свидетельствует о том, что элемент нужно заменить.

Проверка диода.

Простейший способ

Самый простой способ диагностики подходит как для лампочек накаливания, так и для люминесцентных и светодиодных ламп. Он предполагает вкрутить подозрительную лампочку в другой светильник и включить его. К сожалению, это не всегда возможно. Иногда резьбовая часть цоколя изготовлена с отклонением от стандартного размера и при вкручивании в патрон не замыкает оба электрических контакта. Или в доме больше нет светильников с точно таким же патроном.

Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как продавец проверяет её с помощью тестера. В корпусе тестера есть несколько разъёмов, предназначенных для диагностики лампочек разного типа: накаливания, люминесцентных и галогенных

Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал. Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой.

Порядок проверки электрических ламп мультиметром

Современный рынок предлагает две разновидности электрических тестеров: стрелочные и электронные. Первые стоят несколько дешевле, но цифровые собратья превосходят их по всем остальным параметрам – удобству, надежности и точности измерений. Маленькие габариты электронного мультиметра позволяют переносить его в кармане. Такому прибору не страшны толчки, не причинит ему вреда и падение с незначительной высоты, которое может вывести из строя стрелочный аналог. Любой лицензионный тестер имеет электронную защиту, которая спасет его от поломки при неверно выбранном режиме проверки.

Прозвонка

При включении в режим прозвонки прибор позволяет установить, не нарушено ли электрическое соединение. На приборной панели имеется специальный символ, которым обозначен этот режим.

Для проверки работоспособности электролампы следует:

Переключатель мультиметра поставить в режим прозвонки.
Один из щупов приложить к центральному контакту, а затем вторым – коснуться бокового.

Такая проверка подходит для электроламп, оснащенных резьбовым цоколем. При исправности изделия раздастся сигнал, и на жидкокристаллическом дисплее тестера высветится цифра от 3 до 200 Ом.

Каждый раз перед тем, как приступить к измерениям, необходимо убедиться, что целостность измерительной цепи мультиметра не нарушена. Для этого на 1-2 секунды приложите один щуп к другому.

Как выполнить прозвонку лампочки смотрите в этом видео:

Этот способ не подходит для светодиодных изделий, а также КЛЛ, внутри которых содержится электронная схема. С помощью тестера можно произвести проверку состояния только выполненной из стекла спирали компактной люминесцентной лампы. С этой целью спираль следует отделить от цоколя и прозвонить проволочные выводы, которые соединены с платой электронного балласта.

Измерение сопротивления

Мультиметр позволяет проверять не только исправность электролампы, но и определить величину ее сопротивления. Это может понадобиться, если на колбе изделия стерта заводская маркировка и невозможно прочитать, какова мощность лампочки. Узнать это можно при помощи тестера.

Проверяя электролампу в режиме измерения сопротивления, нужно действовать следующим образом:

Перевести переключатель измерительного прибора на позицию, предел которой составляет 200 Ом.
Прикоснуться щупами тестера к контактам изделия, как при прозвонке.

На табло отразится показатель сопротивления, но звукового сигнала при этом быть не должно. Цифра «1» на ЖК-дисплее свидетельствует о том, что внутри лампочки имеется обрыв.

Еще один способ определения мощности лампы с помощью мультиметра показан в этом видео:

Прочитав этот материал, вы узнали, как правильно проверить лампу мультиметром. Остается добавить, что электрический тестер пригодится не только для решения этой задачи. В домашнем хозяйстве это совсем не лишняя вещь, и если у вас еще нет такого прибора, советуем обязательно его приобрести.

Способы проверки светодиода

Как прозвонить мультиметром отдельный светодиод

Иногда неисправный LED-элемент можно заметить невооруженным глазом: на нем будет черное пятно, указывающее, что он сгорел.

Сгоревший светодиод

Но если нерабочий LED нельзя определить по внешним признакам, чаще всего прибегают к помощи мультиметра.

Итак, как прозвонить светодиод при помощи мультиметра?

Самый простой и распространенный способ — проверить диод по свечению. Для начала нужно переключить мультиметр на режим проверки диодов. Здесь нужно быть аккуратнее: на большинстве мультиметров режим проверки диодов совмещен с режимом прозвонки. А если оба режима на устройстве вовсе отсутствуют, переключатель можно установить на 1 Ом. К катоду (минус) нужно прижать черный щуп, а к аноду (плюсу) — красный. Если LED исправен, он должен загореться. Если же он не светится, следует поменять щупы местами: возможно, дело в перепутанной полярности. Этот способ подходит только для проверки отдельных элементов, поэтому перед тем, как проверить светодиод тестером, потребуется предварительное выпаивание элемента из общей сети.

Проверка светодиода мультиметром

На некоторых мультиметрах можно найти отдельный разъем, который подходит и для прозвонки LED — элементов. Он подписан аббревиатурой PNP. Анод вставляется в отверстие, обозначенное буквой «С», а катод в отверстие «Е». Мультиметр предварительно переводится в режим прозвонки. Система определения исправности LED при этом не меняется.

Как проверить мультиметром инфракрасный светодиод

Инфракрасный диод можно встретить, например, в пульте от телевизора и камерах наблюдения. Основное его отличие от обычного LED — инфракрасное свечение, которое нельзя увидеть человеческим глазом.

Инфракрасный диод внешне мало чем отличается от обычного

Способ проверки такого светодиода в целом совпадает со способом проверки обычных, описанным выше, за одним лишь исключением. Так как инфракрасная часть светового спектра не видима для человека, то для проверки светимости придется воспользоваться камерой на смартфоне — через нее будет видно, светится источник света или нет.

Как проверить, не прибегая к выпаиванию

Если LED — элемент расположен на плате, проверить его обычными щупами не выйдет: они не поместятся в разъемы для транзисторов. Конечно, можно выпаять элемент, но это долго, требует определенных навыков и оборудования и в обычно попросту нецелесообразно. Как тогда проверить светодиод с помощью мультиметра, не выпаивая его?

Можно воспользоваться переходником для щупов: это несложное и недорогое устройство, которое можно приобрести в любом специализированном магазине. Переходники внешне похожи на металлические иглы. Они прикрепляются к щупам, и дальнейший процесс проверки элемента на работоспособность остается таким же, как предложенный раньше: нужно прижать переходники к ножкам, не забывая про расположение плюса и минуса, и отследить, засветится ли он, а также за показаниями на экране мультиметра.

Проверка светодиодной ленты

Мультиметры работают от напряжения в 9 вольт, чего вполне достаточно для прозвонки всех элементов в цепи. Если перевести тестер в режим измерения сопротивления, а затем подключить один из щупов к вводу первого элемента в цепи, а второй — к выходу последнего, не забывая про полярность, можно определить, есть ли неисправности в ленте. После этого щуп сдвигается к выходу следующего по очереди элемента. Если на экране появится значение напряжения, неравное нулю, то мультиметр подсоединен к последнему работающему элементу.

Как проверить SMD-светодиоды в фонарике

Простой способ проверить, есть ли на плате фонарика поврежденный диод — измерить сопротивление в схеме. Если на любом из параллельно соединенных SMD получится результат, примерно равный нулю, то как минимум один из них на плате нерабочий.

Светодиодный фонарик

Но, перед тем, как проверить исправность светодиодов в фонарике мультиметром, нужно вынуть из него плату. Это не всегда возможно. Иногда демонтаж платы повлечь значительные повреждения, поэтому нужно быть осторожнее. Если же плату можно извлечь без риска сломать устройство, то выпаивать элементы не придется. С помощью переходников можно приложить щупы мультиметра к ножкам. И здесь тоже не стоит забывать о расположении полюсов.

А вот починить такую плату самостоятельно, скорее всего, не выйдет из-за сложного устройства SMD- элементов: быстрее будет заменить ее аналогичной.

Причины и профилактика неисправностей

Потеря яркости LED — элемента — нормальный процесс, постепенно происходящий в ходе эксплуатации. Но если источник света начинает светить вдвое тусклее, чем изначально, а до истечения заявленного срока службы еще далеко, то речь, скорее всего, идет о неисправностях в его работе.

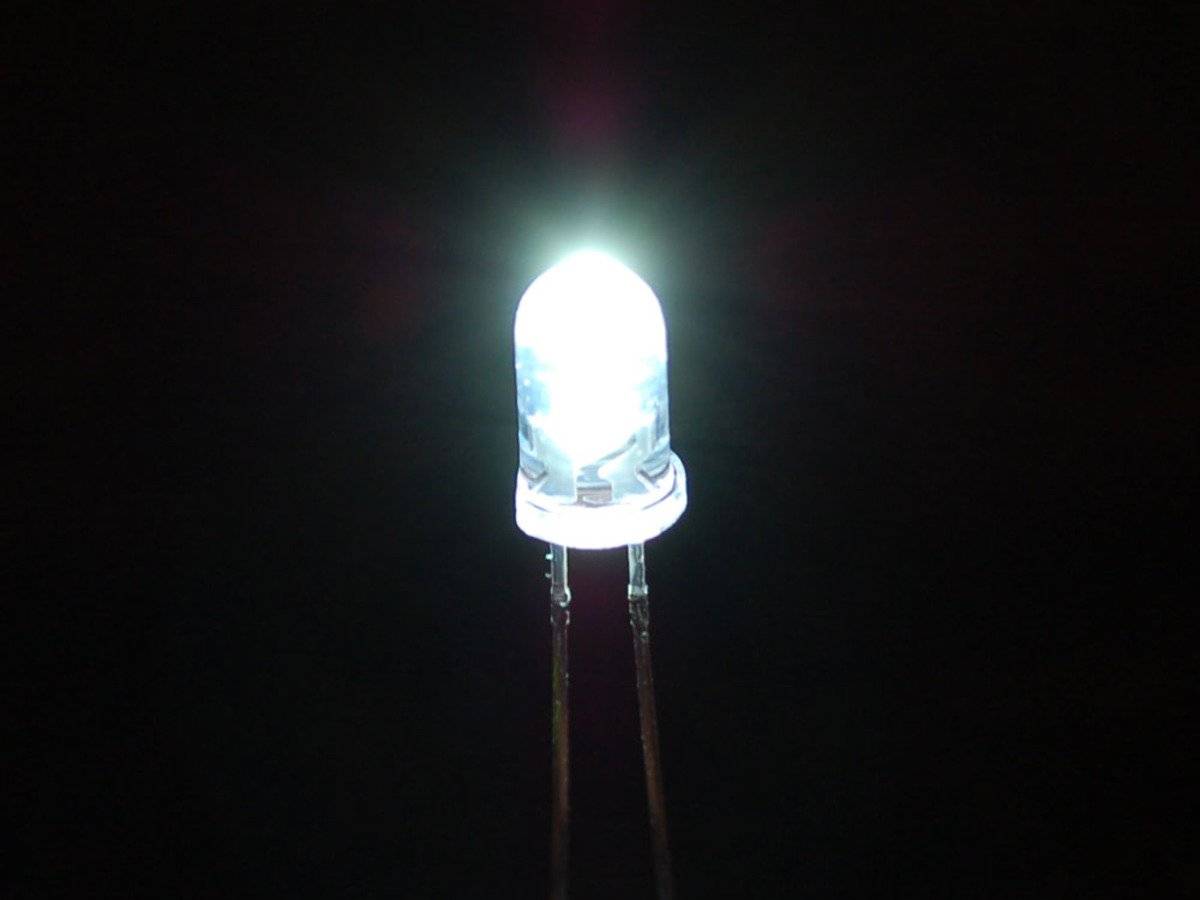

Рабочий светодиод

Основные причины быстрого снижения яркости LED

перегрев;
проникновение влаги и грязи под корпус;
нестабильное электропитание.

Причины перегорания LED

заводской брак;
скачки напряжения в сети;
неправильные условия эксплуатации;
нарушение целостности корпуса.

Проще предотвратить возникновение неполадок, чем бороться с их последствиями, поэтому пользователю следует соблюдать простейшие правила обращения с LED-продукцией: избегать попадания пыли и грязи на элементы, не использовать их в местах с чрезмерной влажностью и не пытаться мыть, исключить возможность механического повреждения (не ронять, не бить), держать подальше от детей.

Как устроен люминесцентный светильник

Стеклянная загерметизированная трубка из тонкого прозрачного стекла, на стенки которой внутри нанесен люминофор тонким слоем. Она заполнена смесью инертного газа с незначительным количеством ртутных паров. На концах колбы внутри баллона размещены маленькие нагревательные спирали. Разогрев нити током вызовет тлеющий газовый разряд смеси, сопровождаемый свечением газа в ультрафиолетовом спектре, не видимом глазу. Это свечение вызывает излучение люминофорным слоем света в видимом спектре. Химический состав люминофора определяет цвет полученного от люминесцентного источника света.

Кроме тлеющего разряда в источниках дневного света может использоваться дуговой разряд. Ртутная дуговая лампа обладает очень высокой светоотдачей. Спектр свечения не приятен для глаз, поэтому ДРЛ в основном используются в уличном освещении.

Простейший способ

Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой

Анализ работоспособности диодов и радиоламп

Радиолампы представляют собой ламповые диоды, использовавшиеся ранее в электронном оборудовании. В настоящее время они заменены полупроводниковыми диодами. Тестирование любых видов диодов, в том числе радиоламп, с помощью мультиметра имеет свои особенности.

Диод имеет два полюса – катод и анод. Если поднести положительный щуп мультиметра (красный) к аноду, а отрицательный (черный) к катоду, ток будет протекать через диод. На экране мультиметра отобразится пороговое напряжение, величина которого может колебаться от 200 до 800 мВ.

Если поменять местами щупы тестера, ток протекать не будет, поскольку диод обладает однонаправленной проходимостью. В случае с радиолампой сопротивление нужно определять между нитью накала, являющейся катодом, и управляющей сеткой.

Существует специальный прибор, называемый тестер ламп. Такие анализаторы, обеспечивающие проверку электроламп, снабжены приспособлениями для испытания вакуума. Эти приборы полезны не только как испытатели, но и как анализаторы для быстрого измерения рабочего режима ламповых элементов любого радиоаппарата.

Испытатель несколько отличается от мультиметра, он больше похож на стенд и позволяет измерять анодно-сеточные характеристики. На нем присутствуют гнезда для лампочек, миллиамперметр, работающий как милливольтметр, а также источники питания. Для любителей старых ламповых приемников тестер становится отличным помощником в работе.

Буквенные обозначения электрических лампочек

Если вы узнали, как прозвонить лампочку, но не знаете о том, к какому типу элементов питания относится изделие, то следует поискать на ее корпусе обозначение. Тип осветительного прибора, как правило, указывается несколькими символами:

LED — светодиодные.
CCFL — флуоресцентные.
ДРЛ — ртутная.
ЛДС — дневного света.
ЛН — накаливания.

На светильниках также может быть указана буквенная маркировка. По первому символу можно установить принадлежность прибора к определенной категории, например:

Н — накаливания.
Д — светодиодная.
И — кварцево-галогенная.
Р — газоразрядная ртутная лампа.

Вне зависимости от того на двенадцать вольт используется осветительный элемент или подключается к бытовой электрической сети, буквенное обозначение остается неизменным.

Тестирование варикапов

В отличие от обычных диодов, у варикапов p-n переход обладает непостоянной емкостью, величина которой пропорциональна обратному напряжению. Проверка на обрыв или замыкание для этих элементов осуществляется также, как у обычных диодов. Для проверки емкости потребуется мультиметр, у которого есть подобная функция.

Демонстрация проверки варикапа

Для тестирования потребуется установить соответствующий режим мультиметра, как показано на фото (А) и вставить деталь в разъем для конденсаторов.

Как правильно заметил один из комментаторов данной статьи, действительно, определить емкость варикапа, не оперируя номинальным напряжением невозможно. Поэтому, если возникла проблема с идентификацией по внешнему виду, потребуется собрать простую приставку для мультиметра (повторюсь для критиков, именно цифрового мульти метра с функцией измерения емкости верки конденсаторов, например UT151B).

Приставка к мультиметру для измерения емкости варикапа

Обозначения:

Резисторы: R1, R2 -120 кОм (да, два резистора, да последовательно, нет одним заменить нельзя, паразитную емкость, далее без комментариев); R3 – 47 кОм; R4 – 100 Ом.
Конденсаторы: С1 – 0,15 мкФ; С2 – 75 пФ; С3 – 6…30 пФ; С4 – 47 мкФ га 50 вольт.

Устройство требует настройки. Она довольно проста, собранное устройство, подключается к измерительному прибору (мультиметр с функцией измерения емкости)

Питание должно подаваться со стабилизированного источника питания (важно) с напряжением 9 вольт (например, батарея Крона). Меняя емкость подстрочного конденсатора (С2) добиваемся показания на индикаторе 100 пФ

Это значение мы будем вычитать от показания прибора

Это значение мы будем вычитать от показания прибора.

Данный вариант неидеален, необходимость его практического применения вызывает сомнения, но схема наглядно демонстрирует зависимости емкости варикапа от номинального напряжения .

Диагностика люминесцентной лампы

О том, как проверить люминесцентную лампу мультиметром несложно догадаться, если знать принцип работы этого прибора освещения. В каждом отдельном элементе устанавливаются с двух противоположных сторон спирали-электроды, с помощью которых осуществляется запуск тлеющего разряда внутри колбы. Выход люминесцентной лампы из строя происходит в момент перегорания нитей накаливания, поэтому, как и в случае с вольфрамовой нитью, достаточно измерить сопротивление между контактами, чтобы выяснить возможность дальнейшей эксплуатации изделия.

Для того чтобы проверить мультиметром люминесцентную лампу достаточно извлечь ее из держателя и замерить сопротивление между контактами с каждой стороны. При отсутствии звукового сигнала либо наличии бесконечно большого сопротивления можно констатировать неисправность осветительного прибора.

Многих владельцев мощных ртутных источников света интересует вопрос, как проверить лампу ДРЛ тестером. Наиболее часто возникает необходимость определения исправности ДРЛ 250 на 220 Вольт. Диагностическая операция осуществляется с помощью тестера, который также следует перевести в режим проверки резисторов, затем коснуться щупами выводов осветительного прибора. При отсутствии изменений в показаниях прибора лампу потребуется заменить.

Проверка индикаторной отверткой

Чтобы в домашних условиях проверить на исправность лампочку, необязательно иметь под рукой мультиметр. Гораздо быстрее это сделать с помощью многофункциональной индикаторной отвёртки. Её отличие от обычного индикатора заключается в наличии батарейки-таблетки внутри корпуса. Работоспособность такой отвертки проверяется касанием пальцев её металлических контактов с торцов. При этом индикаторный светодиод внутри неё должен светиться.

Последовательность действий по проверке лампы накаливания следующая:

В одну руку берут лампочку, касаясь резьбы (боковой контакт).
В другую руку берут индикаторную отвёртку и металлическим стержнем касаются центрального контакта лампы, а большим пальцем – торца отвёртки. Таким образом, цепь замыкается через отвёртку, лампу и тело человека. Весь тест занимает всего пару секунд.
