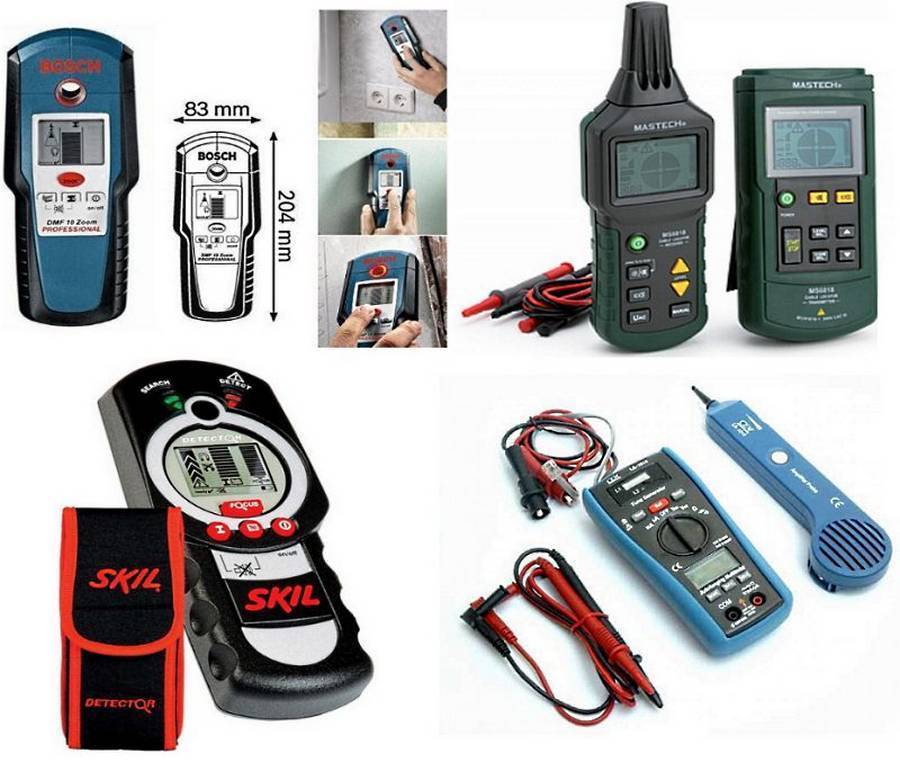

Детекторы для поиска скрытой проводки

Лучшие недорогие детекторы скрытой проводки

Многие считают, что детекторы – крайне дорогие устройства. Но на самом деле на рынке немало доступных и качественных приборов, которые подходят для выполнения простейших бытовых задач.

Индикаторная отвертка STAYER 4520-48

STAYER 4520-48
Мне нравитсяНе нравится

Простой вариант, который, по сути, является стандартным индикатором напряжения. Он выполнен из прочного пластика жёлтого цвета и имеет небольшой дисплей. Производитель позиционирует прибор как инструмент для поисков источников напряжения. Также он способен «видеть» обрывы на линии и повреждения проводки разного характера. Управление осуществляется двумя кнопками.

Характеристики:

  • ударопрочный пластик;
  • щуп на конце;
  • определение источников постоянного и переменного тока;
  • кнопочное управление.

Плюсы и минусы

простота;
чувствительность;
доступная цена;
громкое оповещение;
надёжность;
качество сборки.

неощутимый шаг при переключении режимов;
ограниченная функциональность.

Стоит прибор около 500 рублей.

Sparta 938225

Доступная Sparta 938225
Мне нравитсяНе нравится

Простейшая конструкция и доступная цена обеспечивают этому гаджету высокую популярность. Он предназначен только для поиска чёрных металлов и имеет небольшие габариты. Производитель выполнил прибор в белом пластике, устойчивом к механическим повреждениям. Питание осуществляют четыре батарейки, идущие в комплекте. Компания даёт на модель год гарантии.

Характеристики:

  • световая индикация;
  • звуковая индикация;
  • два режима работы;
  • вес до 100 граммов.

Плюсы и минусы

доступность;
простота;
долговечность;
актуальность для новичков;
громкий звуковой сигнал.

при убавлении сигнала прибор функционирует не во всех режимах;
не всегда определяет проводку.

Стоимость устройства 800 рублей.

ADA instruments Wall Scanner 50

Интересный ADA instruments Wall Scanner 50
Мне нравитсяНе нравится1

Интересный прибор, выполненный в виде тонкой планки с утолщением на конце. Он сделан из прочного пластика, устойчивого к ударам и другим повреждениям. Устройство достаточно лёгкое и предназначено для определения чёрных и цветных металлов. С деревом и другими материалами оно справляется не всегда. Питание идёт от батареек.

Характеристики:

  • сканирование на глубину 5 см;
  • вес 100 граммов;
  • подсветка;
  • работа в течение 6 часов.

Плюсы и минусы

световое оповещение разными цветами;
экономия энергии;
прочность;
громкая звуковая индикация;
доступная цена.

отсутствие дисплея;
хлипкая конструкция;
неудобные габариты.

Стоит модель 900 рублей.

Condtrol Drill Check

Модель Condtrol Drill Check
Мне нравитсяНе нравится

Модель выполнена в форме кирпичика и отличается минимальным в сегменте весом – менее 50 граммов. Оно позиционируется как инструмент, который подходит для поисков в труднодоступных местах и длительной работы. Пластик корпуса имеет ударопрочные свойства, поэтому его не так просто поцарапать или повредить иным способом. Кнопки располагаются под рукой, что делает устройство удобным.

Характеристики:

  • сканирование на глубину в 4 см;
  • питание от батареек;
  • широкий температурный диапазон;
  • световая индикация.

Плюсы и минусы

работа в течение 6 часов;
универсальность;
доступная цена;
индикация разными цветами;
термостойкость;
простые настройки;
удобство использования.

отсутствие дисплея;
незначительная глубина сканирования.

Средняя стоимость модели 1000 рублей.

Bosch PDO 6

Компактное Bosch PDO 6

Интересное и компактное устройство, выполненное в стандартных для бренда цветах. Производитель выбрал форму прямоугольника с закруглёнными краями и сделал корпус из ударопрочного пластика. На нём имеют прорезиненные накладки, поэтому держать прибор очень удобно. Он подходит для обнаружения цветных и чёрных металлов, а также электропроводки. На корпусе находится небольшой дисплей, куда попадает самая необходимая информация.

Характеристики:

  • сквозное отверстие для разметки;
  • вес 200 граммов;
  • сканирование на глубину от 3 до 6 см;
  • автоотключение;
  • работа от батарейки;
  • цветовая индикация.

Плюсы и минусы

занимает мало места;
стоит недорого;
качественная сборка;
минимальная погрешность;
функциональность.

через некоторое время начинает сбоить и ошибаться;
плохо «пробивает» штукатурку.

Стоит прибор около 3 000 рублей.

Приборы для поиска

Существует много марок приборов для обнаружения скрытой проводки, но перед тем, как приобрести,  постарайтесь, ознакомьтесь с их функциями и возможностями. Ведь не каждым детектором можно обнаружить места, где проходит  скрытая проводка, если отсутствует напряжение в сети или оно недостаточной мощности. Кроме того, не все приборы способны работать в окружении большого скопления металлических элементов. Стоит учитывать и такие факторы, как температура воздуха и влажность.

Лис М

Искатель скрытой проводки Лис М производят в России. Создан он специально для поиска проводки в стенах. Он удобен в использовании, так как работает от двух батареек. Обнаружив искомое, прибор помимо индикации, сигнализирует звуком. Реагирует детектор на переменный ток в сети. Сигнал поступает в устройство, где происходит его цифровая обработка. Результаты выводятся на индикатор. Прибор способен найти  проводку, которая заложена на глубине двух метров.

DSL 8220s

Обнаружить в стене провода электросети, антенный кабель, телефонный провод поможет детектор скрытой проводки DSL 8220s. Этот компактный прибор способен находить скрытую проводку под гипсокартонном, пластиком, штукатуркой, кирпичом. Кроме того, его используют, когда есть необходимость найти «фазовый» провод сети. Обнаружив провода, прибор сигнализирует индикатором при помощи светового индикатора, а также звуком.

BOSCH GMS 120

Детектор скрытой проводки BOSCH GMS 120 способен обнаружить в стенах не только провода, но также цветные металлы и деревянные перекрытия. При обнаружении проводки в стенах, на приборе загорается индикатор красным цветом. Если проводка обнаружена не была, цвет индикатора – зеленый. Прибор работает в нескольких режимах: гипсокартон, кабель под напряжением  и метал. Также обнаруживать он способен магнитные и немагнитные элементы. Корпус искателя скрытой проводки bosch оснащен отверстием для маркировки стен.

Дятел Е121

При необходимости определить схему проложенной в стенах электрических кабелей можно использовать детектор скрытой проводки Дятел Е121. Этот прибор определяет не только расположение скрытой проводки, но и проверяет правильность фазировки электрических счетчиков при отсутствии защитной крышки. Прибор «Дятел» работает по принципу обнаружения электро поля.  Для этого достаточно, чтобы в сети было напряжение 0,38 кВт. Работа прибора регулируется режимом самоконтроля, то есть, детектор начинает издавать световые и звуковые сигналы.

Mastech MS6812

Одним из самых малогабаритных приборов для определения расположения электропроводов внутри стен является детектор скрытой проводки Mastech. Прибор находит искомое с высокой точностью, при этом, он способен работать с разными материалами: кирпич, гипсокартон. Кроме того, он наделен функциями металлодетектора и полностью соответствует международным стандартам безопасности. При обнаружении электропроводки, прибор сигнализирует звуком и светом.

При необходимости приобрести такой прибор, какой лучше может подсказать опытный электрик или компания, занимающаяся услугами, касающимися электричества в доме. Современный рынок электро-товаров предлагает широкий выбор приборов для поиска скрытой проводки. Можно выбрать многофункциональный детектор, передатчик сигналов или искатель скрытой проводки на микроконтроллере. Главное, чтобы результат был таким, каким вы его ожидаете.

Есть совсем бюджетный вариант, многофункциональная отвертка 5 в 1. В характеристике этого прибора есть функция поиска проводки, основан поиск на провода под напряжением, то есть на их электромагнитное излучение. Учитывая размеры отвертки глубина залегания искомого кабеля должна быть небольшая, например, под штукатуркой.

Посмотрите видео о том как работает прибор Лис М, а о том как искать скрытую проводку в следующей статье.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Причины неправильной укладки проводов в стене

Тяжёлые последствия, которые получаются от незнания места расположения электропроводки являются следствием халатности при её монтаже.

  • Всевозможные СНиПы описывают ряд требований, по которым должен производиться монтаж электропроводки в помещениях различных типов и назначений.
  • Одно из основных требований обязывает прокладывать идущие от распределительной коробки провода строго под углом 90°.
  • Однако на практике далеко не каждый электромонтажник выполняет данные требования, стараясь сделать прокладку электропроводных магистралей как можно быстрее и легче для себя.

Вторая причина — это привлечение к выполнению электромонтажных работ непрофильных специалистов, которые прорезают штробы в стенах, не соблюдая строго вертикального или горизонтального направления.

В дальнейшем это может стать сюрпризом для тех, кто в дальнейшем будет сверлить эту стену и наткнется на кабель, таким образом столкнувшись с проблемой вскрытия стены и дальнейшего восстановления пробитого кабеля. Что является крайне трудозатратным никому не приятным процессом.

Поиск проводки мультиметром

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Бюджетные модели приборов

Самые часто используемые модели поискового оборудования:

  • Bosch Truvo — простой в использовании прибор, оснащенный лампочкой, изменяющие свой цвет при приближении к металлу. Мигающее состояние говорит о проходящем напряжение в стене.. Глубина обнаружения до 7 см.
  • Зубр профессионал — может найти не только металлы, расположеные на глубине до 10 см, но и дерево на глубине до 2 см. Разный тип отображен на приборе разными цветами с указанием глубины.
  • Wall Condtrol — имеет хорошо защищённый корпус и, помимо металла, может обнаруживать спрятанный пластик. Отличается прекрасной точностью и подсвечиванием точки с помощью луча.
  • Mastech MS6906 — прекрасно подходит для поиска скрытых конструкций, токосодержащий проводки, изделий из металла на глубине до 7,5 см.

Для чего ищут скрытую проводку

Обычно поиском проводки занимаются, когда необходимо сделать в стене отверстие. Например, при установке новой мебели или развешивании картин. Немного реже замурованные кабеля ищут во время ремонтных работ, когда необходимо перенести розетки или демонтировать стены. Поэтому следует выделить две распространенные причины, требующие поиска провода:

  1. Простое сверление стены. Для монтажа мебели и предметов интерьера.
  2. Строительные работы. Перенос розеток и выключателей, демонтаж стен.

Поиск проводки при переносе розетки

Если перед бурением стены не отыскать спрятанные под штукатуркой провода, то есть риск их повреждения. Перебитый в толще бетонной стены кабель сулит неудобства и незапланированные финансовые расходы на ремонт. Место повреждения придется вскрывать. То есть брать в руки инструмент и долбить стену, чтобы добраться до поврежденного участка кабеля.

Примеры и сравнение популярных моделей

В продаже имеются различные детекторы заводского изготовления.

  1. Искатель скрытого электрического кабеля «Дятел». Это многофункциональный прибор для работы с электрическими сетями. В его конструкцию входит тестер скрытой проводки. В комплексном приборе «Дятел» подключено одновременно несколько незаменимых гаджетов. Устройство имеет 4 уровня чувствительности. Самый высокий позволяет находить электрические кабели и металлические предметы на глубине 700 мм. Погрешность положения проводника 10 мм. Несмотря на такие высокие ставки, цена на этот детектор не превышает 2000 рублей. Возможно, потому что он отечественный.
    Инструмент Woodpecker — многофункциональное устройство, одно из предназначений которого — поиск кабелей, встроенных в стену
  2. Металлоискатель и индикатор электропроводки Bosch GMS 120 Professional обнаруживают токоведущие кабели на глубине 50 мм, черные металлы на глубине 20 мм, цветные металлы на глубине 80 мм. Цена такого устройства около 5 500 рублей.
    Металлоискатель и индикатор электропроводки Bosch GMS 120 Professional обнаруживают токоведущие кабели на глубине до 50 мм
  3. 7-проводной индикатор жгута проводов Bosch PMD с максимальной надежностью обнаруживает провода и металлические предметы на глубине до 70 мм. Сверление производится по светодиодной индикации. Управление устройством осуществляется с помощью одной кнопки. Стоит до 4000 руб.
    Устройство управляется одной кнопкой и находит кабели на глубину до 70 мм
  4. Индикатор металла и проводки LUX-TOOLS не стоит дороже 1000 рублей. Максимальная глубина обнаружения для проводки и любого металла — 30 мм.
    Устройство LUX-TOOLS стоит недорого и позволяет определить расположение кабелей в городской квартире
  5. Лазерный извещатель СЕМ LA-1010 481172 для скрытой электропроводки обнаруживает материалы на глубине до 20 мм. Его отличительная особенность в том, что кроме проволоки и металлов он реагирует еще и на древесину, то есть помогает находить деревянные конструкции. Стоит такой прибор около 2500 рублей.
    Этот прибор поможет найти не только кабели, но и деревянные конструкции
  6. Многофункциональный детектор ниток Skil 0550 AA работает на глубине до 80 мм. Ищите токоведущие кабели, черные и цветные металлы, деревянные конструкции. Большой жидкокристаллический дисплей позволяет легко читать информацию. Стоимость такого устройства начинается от 4000 рублей.
    Skil 0550 AA способен обнаруживать глубоко заглубленные провода, а также металлические и деревянные предметы
  7. Мультидетектор Skil 0550 AB имеет меньшую емкость. Ищите только провода под напряжением, черные и цветные металлы на глубину не более 50 мм. В результате он стоит дешевле — 2000–2500 рублей.
    Этот детектор поможет найти токоведущие провода и металлические конструкции (например, арматуру в бетоне при сверлении)

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

  • электромагнитный детектор скрытой проводки;
  • индикаторная отвертка;
  • металлодетектор;
  • мультиметр и полевой транзистор;
  • комбинированный детектор.

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы

Они легко повреждаются статическим электричеством.

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

Детекторы эконом-класса

В этой группе подобраны лучшие детекторы скрытой проводки из низшего ценового сегмента. Цены на такие приборы начинаются с шестисот рублей и не превышают четырёх тысяч.

Bosch Truvo, 2 900 – 3 500 руб


Недорогой, но надёжный Bosch TruvoИсточник ali-buy.com

Прибор, предназначенный для определения электропроводки в домашних условиях. Оповещение об обнаружении осуществляется изменением светящегося зелёного диода на красный. Кроме того, наличие напряжения на проводе отражается миганием лампочки, равномерное свечение значит, что в стене провод или иной металлический предмет.

«Начинка» прибора подразумевает поиск источника электричества напряжением 110-240V и частотой 50/60Гц. Кабель с постоянным током он найдёт, но показывать её будет как обычную «железяку».

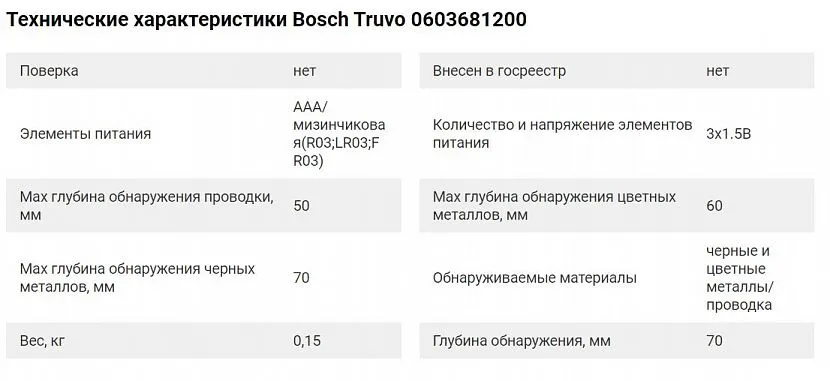

Технические характеристики Bosch TruvoИсточник kazan.vseinstrumenti.ru

ADA instruments Wall Scanner 80, 3 490 – 3 700 руб

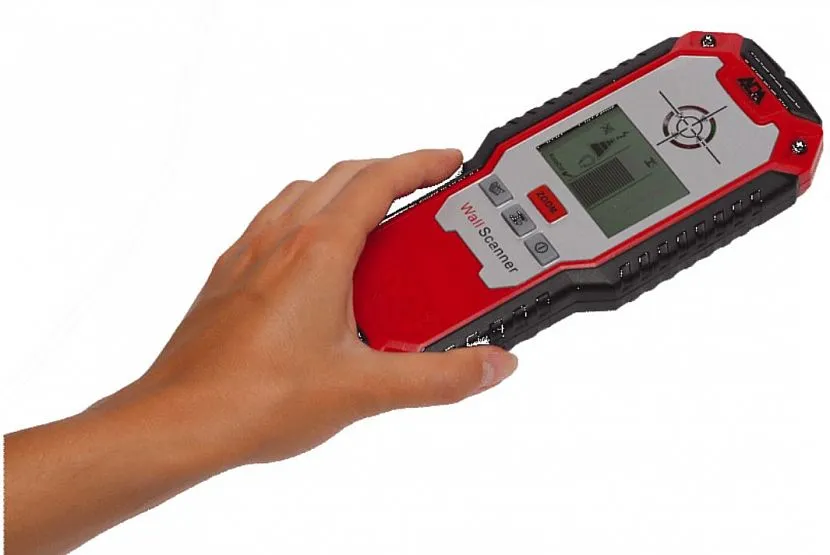

Детектор для поиска электропроводки ADA instruments Wall Scanner 80Источник static.1k.by

Выглядит солиднее чем Bosch Truvo, имеет цифровой дисплей, обнаруживает не только цветные и черные металлы, но и дерево. Прорезиненный корпус, обеспечивающий относительную безопасность в результате случайного падения. Глубина поиска аналогична ранее описываемой модели:

  • Медь и алюминий – 60 мм.
  • Черный металл – 80 мм.
  • Дерево «ищет» на глубине всего 20 мм, что достаточно для обнаружения скрытой под ГКЛ или стеновыми панелями обрешетки.

Работает прибор на батарейке «Крона», что гарантирует не более 5-6 ч. непрерывной работы. Для домашнего использования достаточно, а для профессионального применения понадобится иметь запасной источник питания.

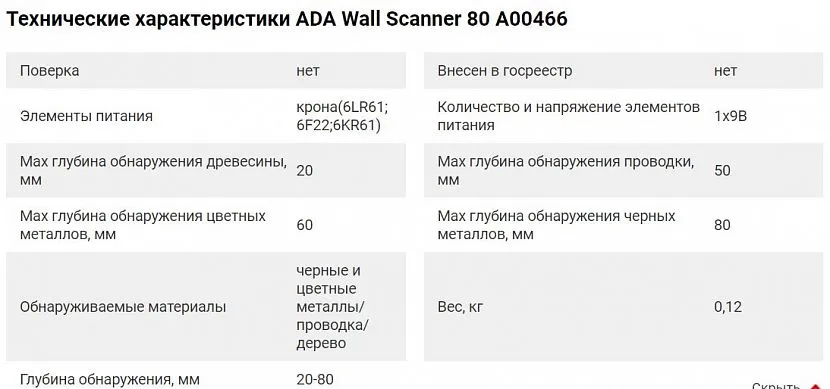

Технические характеристики ADA instruments Wall Scanner 80Источник kazan.vseinstrumenti.ru

ЗУБР Профессионал DX-750, 3 400 – 3 700 руб

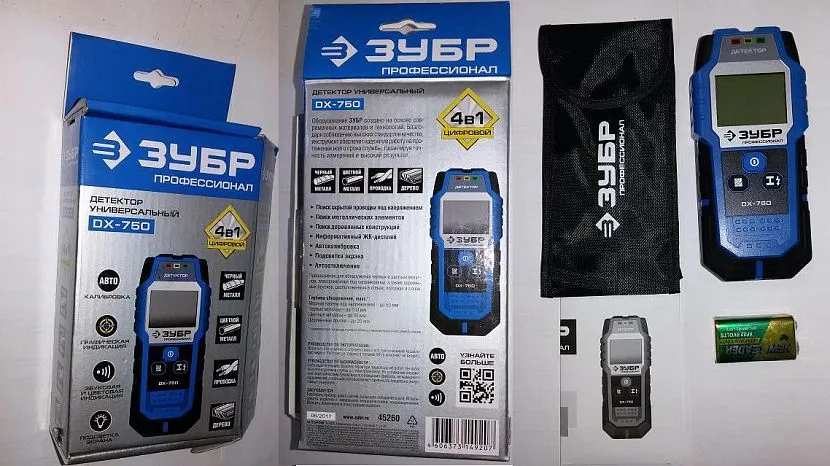

Детектор универсальный ЗУБР Профессионал DX-750Источник cstor.nn2.ru

По внешнему виду и описанию технических характеристик прибора, его можно назвать братом-близнецом модели ADA instruments Wall Scanner 80. Единственное отличие заключается в синем цвете корпуса и других глубинных параметрах. По описанию производителя, «Зубр» «достаёт» черный металл на глубине 100 мм, а цветной – 80 мм. В сравнении с вышеупомянутым собратом, значения превосходят на 20 мм для каждого пункта.

Также отличаются они и ценой. Средняя цена на гонконгский ADA на 100 руб дороже китайской модели, которая собирается в России.

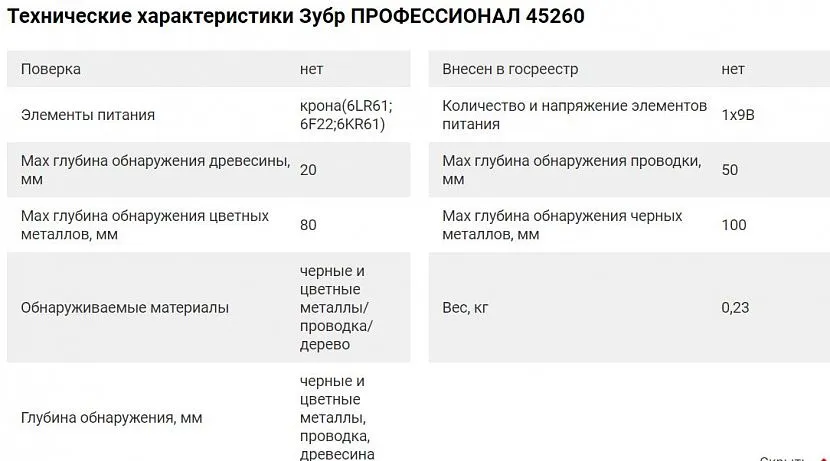

Технические характеристики ЗУБР Профессионал DX-750Источник kazan.vseinstrumenti.ru

Resanta DM-2 61/10/521, 2 990 – 3 200 руб

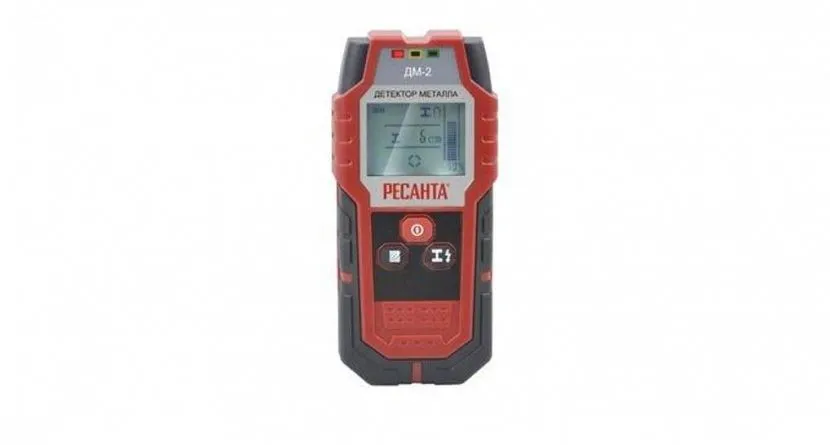

Детектор металла Resanta DM-2 61/10/521Источник resantashop.ru

Эргономичный недорогой аппарат для обнаружения черных металлов, алюминия, меди и дерева. Выполнен в удобном эргономичном корпусе с прорезиненными краями. Индикация высвечивается на 1,8-дюймовом дисплее с синей подсветкой. Различает провода под напряжением и без него. По глубинным параметрам уступает моделям, которые расположились выше в рейтинге.

Имеет цветовую и звуковую индикацию обнаружения металлов. Интерфейс интуитивно понятен и прост. Глубинные показатели не так велики, как у ранних моделей, но для домашнего использования достаточны:

  • Черные металлы – 100 мм.
  • Цветные металлы – 80 мм.
  • Медный кабель под напряжением (220V) – 50 мм.
  • Древесина – 20 мм.

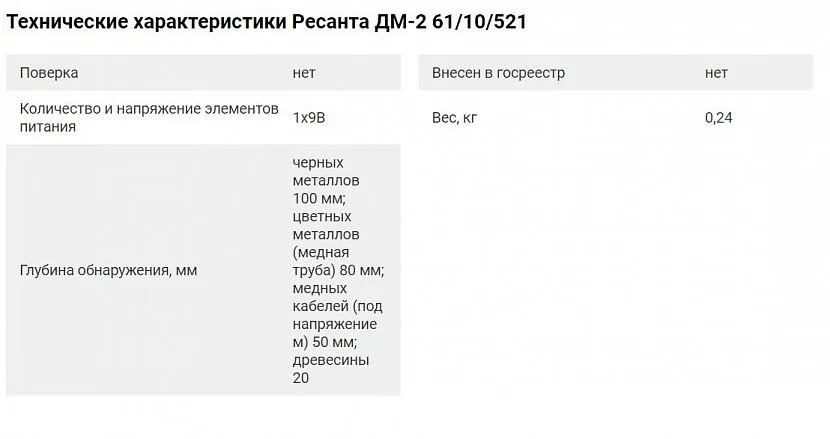

Технические характеристики Resanta DM-2 61/10/521Источник kazan.vseinstrumenti.ru

Интерскол ЭД-0,2, 600 – 900 руб


Один из самых дешевых детекторов для электропроводки Интерскол ЭД-0,2Источник interskol.ru

Представитель самых простых и недорогих версий детекторов. Подойдёт для домашнего применения и поиска электропроводки с точностью 2-3 см. Индикация осуществляется звуковым сигналом, который дублируется мерцающими светодиодными индикаторами. Работает на батарейке типа «Крона». Удобен в работе, имеет прорезиненные вставки на рукоятке, самонастраивающийся. Справляется с поиском металла на глубине до 20 мм.


Технические характеристики Интерскол ЭД-0,2Источник kazan.vseinstrumenti.ru

Виды

В зависимости от технологии и принципа действия, индикатор скрытой проводки может относить к одной из нескольких основных категорий. Рассмотрим их функциональные отличия и достоинства.

Электростатические

Преимущества:

  • обладают очень простой и надежной конструкцией;
  • действуют на достаточно большом расстоянии.

Недостатки:

  • подходят только для обнаружения электропроводки под напряжением;
  • электростатический индикатор будет сильно искажать данные или вовсе не находить кабель в стенах с высокой влажностью, металлическими накладками или полностью сделанных из металла (все эти поверхности будут восприняты устройством за сплошной кабель).

Перечисленные особенности не мешают использовать электростатический искатель проводки в домашних условиях, но для работы в бане, гараже, на металлическом складе и других похожих сооружениях лучше обратиться к моделям другого типа.

Электромагнитные

Плюсы:

  • обладают очень высокой точностью;
  • устройство просто и надежно.

Минусы:

электромагнитный прибор может находить только проводку, находящуюся под нагрузкой, при этом важно, чтобы ее величина была не ниже 1кВт

Металлодетекторы

Такой прибор тоже способен облегчить поиск скрытой проводки, как активной так и обесточенной. Однако его универсальность является одновременно и недостатком – металлодетектор реагирует на любой металлический предмет, будь то кабель, гвоздь или шуруп.

Профессиональные инструменты сочетают в себе функционал и достоинства всех перечисленных приборов, но, соответственно, стоят гораздо дороже. К категории комбинированных устройств относят и мультидетекторы, предназначенные для обнаружения и определения материала: дерева, пластика или цветного металла.

Как правило, большая часть профессиональных детекторов скрытой проводки подходит для проведения следующих работ:

  • определять наличие переменного напряжения в цепи в пределах 70-600 В;
  • находить электромагнитные поля с мощностью излучения от 0,5 мВт/см;
  • определять полярность цепей с током постоянного напряжения в пределах от 6В до 36В;
  • проверять целостность сопротивления в цепи до 50 Ом.

Большинство производителей гарантируют точность показаний во время работы при температуре от -10˚C до +50˚C. В качестве элементов питания в детекторах чаще всего выступают батарейки.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

  • определение скрытой электропроводки в потолках, стенах, полах;
  • обнаружение мест обрывов электрокабелей;
  • правильность подключения фаз электросчетчиков;
  • определение фазового провода;
  • обнаружение незаземленного оборудования;
  • проверка исправности плавких вставок и предохранителей;
  • обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

  • индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
  • определение температуры поверхности;
  • индикация точности обнаружения в процентах;
  • обнаружение дерева;
  • автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Нахождение внутреннего обрыва провода

Перед началом поиска обрыва провода, необходимо определить какой из контактов оборван, фаза или ноль. Для этого необходимо провести первичную диагностику с помощью индикатора.

По такому принципу работает трассоискатель. К обесточенным проводам необходимо подключить генератор для подачи необходимого напряжения, которое будет вызывать реакцию датчика, настроенного на определённое электрическое поле.

Поскольку поиск обрыва проводки в стене является непростой задачей, лучшим решением для экономии времени будет использование современного оборудования.

Ошибки, допускаемые при поиске проводки

Существуют и другие, так называемые народные методы, поиска скрытой проводки, которые, как правило, просто тратят ваше время:

  • Использовать компас. Поиск таким способом является заблуждением, так как внутри квартиры создать необходимо магнитную индукцию невозможно.
  • Использование магнита в качестве искателя, который необходимо привязать к верёвке и в момент прохождения над проводом он должен отклоняться. Однако, такой метод тоже является заблуждением.
  • Поиск телефоном, на котором будет установлено приложение, влияющие на встроенный в телефон магнитный датчик, для поиска кабеля. Но, в этом случае, устройство будет реагировать на любой металл, находящийся внутри стены.

Остальные способы нахождения внутренней проводки

Для нахождения скрытой проводки внутри стен некоторые умельцы применяют радиоприемники, слуховые аппараты или обычную классическую индикаторную отвёртку.

Но результаты, полученные от такой диагностики являются сомнительными и могут привести в лучшем случае к поражению электрическим током, а в худшем случае, из-за неправильного подключения, может случиться короткое замыкание и, как следствие, пожар.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
