Как прозвонить электродвигатель мультиметром

Что следует знать о двигателе перед его проверкой: 2 важных момента

В рамках излагаемой темы достаточно представлять упрощенный принцип работы и особенности конструкции любого двигателя.

Любой движок состоит из стационарно закрепленного корпуса — статора и вращающегося в нем ротора, который еще называют якорь.

Его круговое движение создается за счет воздействия на него вращающегося магнитного поля статора, формируемого протеканием электрических токов по статорным обмоткам.

Когда обмотки исправны, то по ним текут номинальные расчетные токи, создающие магнитные потоки оптимальной величины.

Если сопротивление прводов или их изоляция нарушена, то создаются токи утечек, коротких замыканий и другие повреждения, влияющие на работу электродвигателя.

Между статором и ротором выполнен минимально возможный зазор. Его могут нарушить:

  • разбитые подшипники;
  • попавшие внутрь механические частицы;
  • неправильная сборка и другие причины.

Когда происходит задевание вращающихся частей о неподвижный корпус, то создается их разрушение и дополнительные механические нагрузки. Все это требует тщательного осмотра, анализа состояния внутренних частей до начала электрических проверок.

Довольно часто не квалифицированный разбор является дополнительной причиной поломок. Пользуйтесь специальным инструментом и съемниками, исключающими повреждения граней валов.

После разборки сразу во время осмотра проверяют люфты, свободный ход подшипников, их чистоту и смазку, правильность посадочных мест.

Кроме этого у коллекторного электродвигателя могут быть сильно изношены пластины или щетки.

Все это необходимо проверять до подачи рабочего напряжения.

Особенности конструкций, влияющие на технологию поиска дефектов

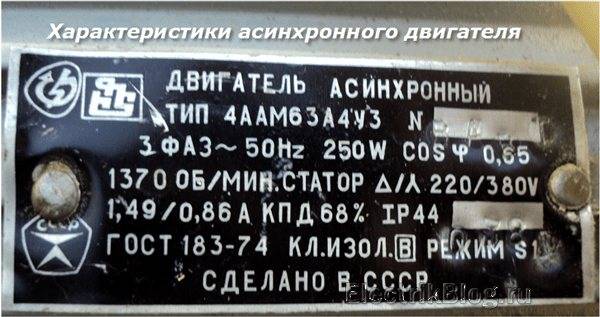

Обычно производитель электрические характеристики указывает на табличке, прикрепленной на корпусе. Этим сведениям стоит верить.

Однако часто во время ремонта или перемотки конструкция статора изменяется, а табличка остается прежняя. Этот вариант следует тоже учитывать.

Для бытовой сети 220 вольт могут использоваться двигатели:

  • коллекторные с щеточным механизмом;
  • асинхронные однофазные;
  • синхронные и асинхронные трехфазные.

В схемах 380 вольт работают трехфазные синхронные и асинхронные электродвигатели.

Все они отличаются по конструкции, но, в силу работы по общим законам электротехники, позволяют использовать одинаковые методики проверок, заключающиеся в замерах электрических характеристик косвенными и прямыми методами.

Подготовка

Перед тем, как проводить диагностику, следует:

  • Обесточить агрегат. Если измерение сопротивления осуществляется в цепи, подключенной к электросети, прибор выйдет из строя.
  • Откалибровать аппарат, то есть выставить стрелку в нулевое положение (щупы должны быть замкнуты).
  • Осмотреть двигатель и выяснить, не затоплен ли он, нет ли запаха горелой изоляции или отломанных деталей и т.д.

Асинхронный, коллекторный, однофазный и трехфазный двигатели прозваниваются по одной и той же методике, небольшая разница в конструкции особой роли не играет, но есть нюансы, которые необходимо учитывать.

Этапы работы

Самые частые неисправности можно поделить на два вида:

  • Наличие контакта в месте, где его не должно быть.
  • Отсутствие контакта в месте, где он должен быть.

Для начала рассмотрим, как прозвонить 3-фазный электродвигатель мультиметром. Он имеет три катушки, соединенные по схеме «треугольник» или «звезда». На его работоспособность влияют надежность контактов, качество изоляции и правильная намотка.

  • Для начала проверьте замыкание на корпус (имейте в виду, значение получится приблизительное, так как для точных показаний требуются более чувствительные приборы).
  • Установите значения измерений на мультиметре на максимум.
  • Соедините щупы друг с другом, чтобы убедиться в правильности настроек и исправности прибора.
  • Соедините один из щупов с корпусом двигателя, если есть контакт, присоедините второй щуп к корпусу и следите за показаниями.
  • Если сбоев нет, поочередно коснитесь щупом вывода каждой из трех фаз.
  • Если изоляция качественная, проверка должна показать достаточно высокое сопротивление (несколько сотен или тысяч мегом).

Необходимо помнить, что при измерении сопротивления изоляции с помощью мультиметра показания будут выше допустимых, так как ЭДС прибора не превышает 9в. Двигатель же работает при 220 или 380в. По закону Ома значение сопротивления зависит от напряжения, поэтому делайте скидку на разницу.

Далее проверьте целостность обмоток, прозвонив три конца, входящих в борно двигателя. При наличии обрыва дальнейшая проверка не имеет смысла, поскольку прежде нужно устранить эту неисправность.

Затем проверьте короткозамкнутые витки. При соединении «треугольником» показателем неисправности будет большее значение в концах А1 и А3. При соединении «звездой» прибор показывает завышенное значение в цепи А3.

Зная, как прозвонить асинхронный электродвигатель мультиметром, вы сэкономите время и деньги, так как, возможно, выявятся только мелкие неисправности, которые вы легко устраните самостоятельно. Для более серьезной и детальной диагностики требуются другие приборы, которые редко используются в быту по причине дороговизны. Если вы не смогли найти повреждения с помощью мультиметра, обратитесь к специалисту.

Проверка коллекторного электродвигателя

Теперь перейдем к вышеупомянутым нюансам, ведь двигатели бывают разных видов. Как прозвонить коллекторный электродвигатель мультиметром? Схема его проверки выглядит следующим образом:

  • Включите прибор на единицы Ом и измерьте попарно сопротивление ламелей коллектора.
  • Затем измерьте сопротивление между корпусом якоря и коллектором.
  • Проверьте обмотки статора.
  • Измерьте сопротивление между корпусом и выводами статора.

Межвитковое замыкание определяется только специальным прибором. Существует способ измерения сопротивления якоря. Снимите с него щетки и подведите к пластинам напряжение до 6в, измерьте падение напряжения между ними.

Для проверки однофазного двигателя прозвоните рабочую и пусковую обмотки. Сопротивление первой должно быть в полтора раза ниже, чем второй.

Для примера возьмем однофазный мотор с тремя выводами, использующийся в стиральных машинах (чаще старого образца). Если между концами очень большое сопротивление, значит катушки соединены последовательно. Остается найти среднюю точку и таким образом определить концы каждой из них в отдельности.

Поскольку электродвигатели встречаются в каждом доме в бытовых приборах – это и холодильник, и пылесос, и многое другое – и они периодически ломаются, знать, как проверить однофазный электродвигатель мультиметром, просто необходимо. Если поломка не слишком серьезная, нести прибор в ремонтную мастерскую нецелесообразно. И у вас появится возможность набраться опыта и получить навыки, работая с двигателями разных типов и модификаций.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Для того чтобы правильно прозвонить данный тип двигателя, необходимо осуществить проверку возможной утечки электрического тока на «массу».

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

После того как будет произведены все диагностические мероприятия, и электродвигатель будет отремонтирован, производится испытание устройства прежде чем устанавливать его в бытовой прибор или инструмент.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

Какие электромоторы можно проверить мультиметром?

Электрические машины используют принцип вращения подвижной части относительно статичной за счет магнитной индукции, возникающей в катушках, по которым протекает электрический ток. В зависимости от типа питания они делятся на следующие:

Конструктивный элементПитающий ток
ПеременныйПостоянный
НеподвижныйСтаторИндуктор
ПодвижныйРоторЯкорь

Электромоторы бывают с питанием от тока:

  • Постоянного, со схемными решениями упрощения регулировки мощности, оборотов.
  • Переменного, одно или трехфазного. Они разделены:
    • синхронные, у них обороты ротора совпадает с частотой изменения индукции статора;
    • асинхронные. Количество оборотов не зависит от сети. Роторы таких двигателей различаются схемой соединения обмоток, могут быть:
      • короткозамкнутые, где роль обмоток выполняют алюминиевые или медные стержни, залитые в поверхность под углом к оси вращения, соединенные на торцах ротора кольцами;
      • фазные: концы уложенной в пазы сердечника катушки соединены «звездой» или «треугольником» с контактными ламелями на валу ротора.

Замыкание на корпус

Проверка электродвигателя на наличие замыкания обмоток статора на корпус выполняется с помощью специального прибора – мегаомметра, однако при его отсутствии можно воспользоваться мультиметром, выставив предел измерений сопротивления на максимум. Этот метод определения подходит как для двигателей постоянного, так и переменного тока. Перед началом работ двигатель отключается от питающей сети.

Для стрелочного тестера необходимо выполнить калибровку – накоротко замкнуть щупы и выставить стрелку прибора на «ноль». Далее один из щупов прибора надежно фиксируется на корпусе электродвигателя или на винте заземления, который расположен в клеммной коробке. После этого выполняются замеры сопротивления изоляции обмоток. Для этого вторым щупом нужно поочередно прикоснуться к выводам обмоток статора и зафиксировать показатели. Данные измерений не должны быть менее 1 МОм для асинхронных двигателей и 0,5 МОм – для машин постоянного тока.

Проверка целостности обмоток статора

Зная, как проверить электродвигатель мультиметром, можно без труда выявить короткое замыкание или обрыв провода. Перед началом измерений в трехфазных двигателях нужно снять перемычки, соединяющие концы обмоток. Предел измерений нужно выставить минимальный, так как сопротивление обмоток имеет небольшие величины, особенно у мощных двигателей. Полученные данные не должны отличаться друг от друга.

Если замер в одной из обмоток показывает большое сопротивление, это свидетельствует об обрыве провода в обмотке.

В том случае, когда показания прибора стремятся к «нулю», значит начало и конец обмоток замкнуты накоротко.

В однофазных двигателях с двумя рабочими обмотками перед началом измерений нужно отсоединить пусковой и рабочий конденсаторы. Сопротивление обмоток должно быть одинаковым. В двигателях с пусковой обмоткой, из-за того что она выполняется проводом меньшего сечения, показания мультиметра будут различаться. Сопротивление рабочей обмотки должно быть меньше сопротивления пусковой обмотки на 40-50°С.

Для полноценной диагностики важно знать, как проверить обмотку электродвигателя на наличие межвитковых замыканий. Самым простым способом выявления такой неисправности у трехфазных двигателей являются замеры потребляемого тока каждой фазы в рабочем режиме

У двигателя с наличием межвиткового замыкания в одной из обмоток фактический потребляемый ток будет отличаться от номинального значения более чем на 15°С.

У разобранного двигателя межвитковые замыкания иногда можно определить визуально по наличию почернения и прогаров на изоляции обмоточных проводов в обмотках. Кроме того, существует способ обнаружения межвиткового замыкания с помощью стального шарика. Для этого на обмотки подается пониженное напряжение, после чего в статор вводится небольшой стальной шарик (например, от шарикоподшипника). В двигателях с исправной обмоткой шарик будет совершать вращение вслед за магнитным полем. Если же в обмотке есть межвитковое замыкание – шарик остановится на том месте, где витки соединяются.

Как проверить якорь электродвигателя

В коллекторных двигателях постоянного и переменного тока кроме проверки целостности обмоток статора обязательно нужно протестировать обмотки якоря. Это можно сделать с помощью мультиметра.

Для этого предел измерений сопротивления устанавливается на минимальное значение. После этого последовательно замеряется сопротивление между двумя соседними ламелями коллектора. Данные измерений не должны отличаться друг от друга.

Последним шагом проверки является измерение сопротивления между корпусом якоря и коллекторными пластинами. Этот показатель должен стремиться к бесконечности. К сожалению, проверить межвитковое замыкание в якоре без специальных приборов не получится.

Также рекомендуем статью .Заказать электродвигатель можно на нашем сайте. Менеджеры Кабель.РФ помогут Вам подобрать нужную марку электродвигателя с учетом Ваших пожеланий и потребностей.

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Важно: после визуального осмотра необходимо еще раз проверить с помощью приборов тот узел, на котором не обнаружено никаких внешних недостатков. Так, например, в данном случае на роторе мультиметром обнаружены обрывы в обмотке

Кстати на статоре оказалось достаточно внешнего осмотра, так как мультиметр не смог определить дефект в виде межвиткового замыкания.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Тестирование двухфазной модели


Статор и многие другие конструктивные элементы двухфазного электрического двигателя имеют свои отличительные признаки, которые и определяют особенности проверки.

К особенностям проверки двухфазного электрического двигателя отнесем следующие моменты:

  1. В этом случае обязательно проверяется сопротивление на корпусе. Слишком низкий показатель указывает на то, что нужно выполнить перемотку статора.
  2. Для получения более точных показателей рекомендуется использовать мегомметр, однако подобный измерительный инструмент встречается дома крайне редко.

Перед тестированием электрического двигателя следует провести визуальный осмотр. Механические повреждения могут привести к серьезным проблемам с работой.

Исправность обмоток статора

Для выполнения этой проверки мультиметр переводится в режим измерения сопротивления с максимальной чувствительностью (диапазон 200 Ом или аналогичный).

Трехфазный двигатель

Наиболее сложный случай – 3-фазный электродвигатель, на корпус которого выведено 6 клемм, каждая из которых отвечает за начало и конец конкретной обмотки.

В схематической форме это показано ниже

Важно здесь то, что все обмотки одинаковы

Упрощенная электрическая схема 3-фазного электродвигателя

Порядок проверки:

  • сначала мультиметром, который показывает сопротивление, определяются пары клемм, отвечающие за конкретную обмотку;
  • точно замеряется сопротивление каждой из них, а полученные значения сравнивается между собой. Отсутствие разницы свидетельствует об исправности обмоток, а также о том, что у них отсутствуют межвитковые замыкания соответствующей обмотки.

Однофазный двигатель

В отличие от своего 3-фазного аналога у однофазного, кроме снижения рабочего напряжения до 220 В, до двух уменьшается также количество обмоток: одна из них считается рабочей, а вторая – пусковой.

При этом примерно равной популярностью пользуются две схемы их соединения, которые условно показаны ниже и внешне отличаются друг от друга количеством клемм.

На практике с одной из таких схем можно столкнуться на таком популярном бытовой устройстве как стиральная машина.

Варианты соединения рабочей и пусковой обмоток однофазного электродвигателя

Вне зависимости от схемы соединения обмоток, которые выбрал разработчик машинки, выполнением нескольких измерений можно проверить сопротивление каждой из обмоток. Более мощная рабочая обмотка будет иметь меньшее сопротивление.

4-контактная схема потребует выполнения шести измерений (АВ, АС, АD, BC, BD и CD – при указании, например, АВ считается, что мультиметр подключается к точкам А и В).

Важно при этом то, что:

  • изменение положения щупов на противоположное не должно менять показаний мультиметра (AB = BA);
  • у исправного двигателя только два измерения дадут конечное значение сопротивления максимум в десятки Ом (например, AB и CD), остальные покажут разрыв.

Для трехконтактной схемы всего будет получено три результата. Наибольшее сопротивление относится к последовательному соединению двух обмоток (оно измеряется между точками А и С на правом эскизе рисунка, показанного выше), среднее – характерно для пусковой обмотки и наименьшее – для рабочей.

Проверка пробоев и утечек на корпус

Штатным прибором для определения сопротивления изоляции является мегаомметр. Бытовой мультиметр эту функцию не реализует из-за малого напряжения батарейки и относительно невысокой чувствительности самого устройства в части малых токов.

Поэтому с его помощью можно только убедиться в отсутствии пробоев. Например, для схемы, показанной ниже любое измерение DA, DB и DC должно показывать разрыв.

Контрольные точки для измерений отсутствия пробоя на корпус

Более сложная схема показана на следующем рисунке. Суть выполняемого эксперимента состоит в искусственном увеличение тестирующего напряжения, для чего задействуется 220-вольтовая сеть.

При сборке схемы необходимо использовать обычную лампу накаливания мощностью примерно 60 Вт, которая берет на себя функции токоограничивающего резистора.

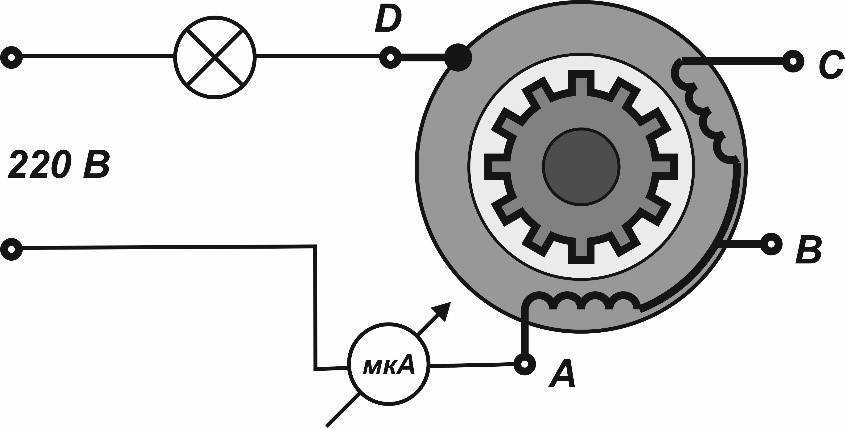

Проверка исправности изоляции с помощью сетевого напряжения

Мультиметр используется в режиме амперметра, для защиты от повреждения прибора чрезмерно высоким током измерения начинают на максимально грубой шкале, постепенно увеличивая чувствительность.

Изоляция считается исправной, если измеряемый ток I не превышает I = 1 мкА. С учетом того, что сопротивление лампы много меньше сопротивления изоляции Rиз, величину последнего находят как Rиз = 220/I МОм, причем ток в эту формулу подставляют в мкА.

При проведении описываемого эксперимента задействуется напряжение 220 В, то есть следует соблюдать все правила электробезопасности. Дополнительно двигатель должен быть демонтирован и располагаться на диэлектрическом основании.
