Как произвести расчёт освещения если стены имеют разный коэффициент отражения?

Расчет освещенности

Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.

Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).

Для этого стоит прибегнуть к простой формуле А * B * C, где:

  1. Норма освещённости выбранного объекта.
  2. Площадь объекта.
  3. Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.

Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах

При этом важно помнить, что чем больше используется приборов, тем равномернее освещение

Пример расчёта 1

Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.

Сначала рассчитываем необходимый световой поток для данного помещения:

150 * 20 * 1 = 3000 Люмен.

Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.

Возьмём среднее значение в 700 Люмен:

3000 : 700 = 4.28571

Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.

Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:

  1. Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
  2. Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
  3. Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
  4. По таблице из СНиП определяем норму освещённости помещения.

Рассчитываем площадь помещения (S):

S = a * b

где:

a – длина помещения;

b – ширина помещения.

Рассчитываем индекс помещения (Ф):

Ф = S / (( h1 – h2 ) * ( a + b ))

где:

h1 – высота от пола до потолка;

h2 – высота от рабочего места до потолка.

Рассчитываем количество осветительных приборов (N):

N = ( E * S * 100 * Кз ) / ( У * p * Fi )

где:

E – освещённость помещения;

S – площадь помещения;

Кз – коэффициент запаса;

У – коэффициент использования ламп;

p – количество ламп;

Fi – поток света одной лампы.

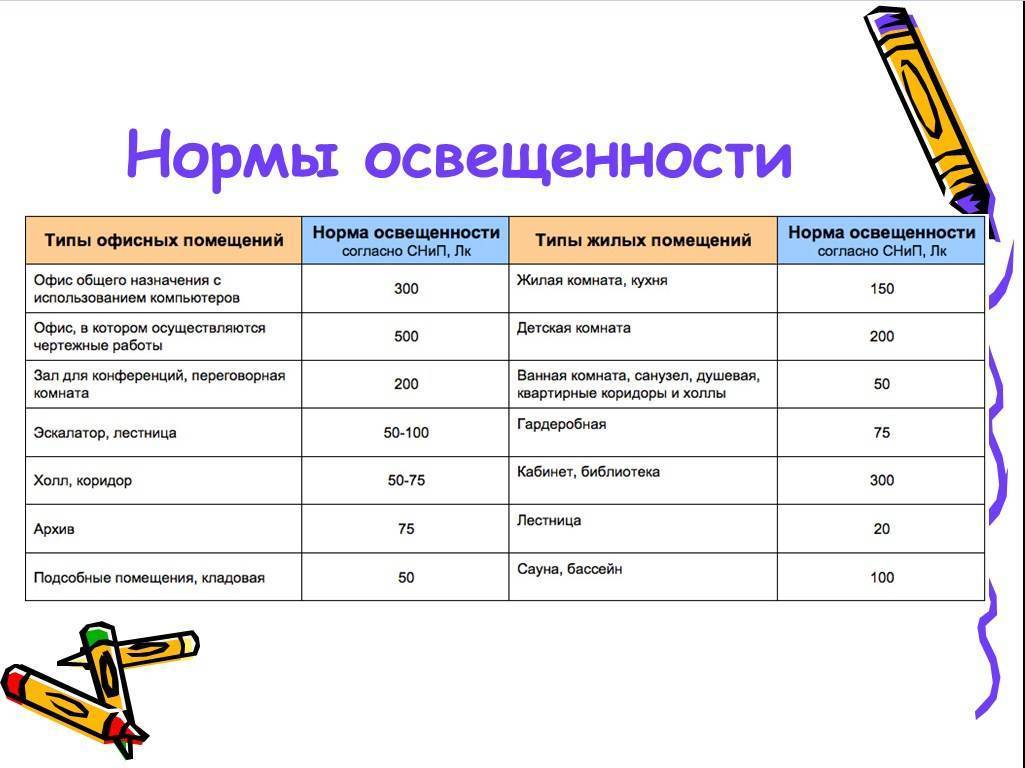

Необходимый уровень освещения в разных комнатах

Пример расчёта 2

Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.

Производим расчёт площади:

S = 9 * 6 = 54 кв. м

Далее узнаём индекс помещения:

Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5

Коэффициент использования ламп в жилых комнатах – У – равен 51.

Производим дальнейшие, окончательные расчёты:

N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63

Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.

Важные моменты

Чтобы сделать профессиональный расчет уровня освещенности и количество необходимых люменов, следует в обязательном порядке учитывать следующие моменты:

  • тип лампы;
  • высота, на которой будет размещен осветительный прибор;
  • тип светильника;
  • его расположение в помещении касательно вертикальной плоскости. Здесь следует оценивать коэффициент полезного действия осветительного устройства;
  • светоотражающие характеристика материала, которым производилась внутренняя отделка помещения: стен, пола и потолка.

При определении светоотражающей способности стен, потолка и пола необходимо помнить, что чем светлее комната будет, тем выше станет величина светоотражения:

  • если потолок и стены выполнены в светлых тонах, то коэффициент светоотражения составит примерно 0,7;
  • при оформлении помещения светлыми, бежевыми и светло-серыми фасадными красками данный коэффициента составит примерно 0,5-0,6;
  • для темных цветов – 0,3;
  • при оформлении комнаты черным гранитом или мраморов, коэффициент отражения составит примерно 0,1.

Для расчета оптических характеристик помещения, используют параметр КПД и специальные унифицированные таблицы.

Они смогут быстро произвести необходимые подсчеты, исключив возможные ошибки или погрешности.

Как делать выбор системы подсветки для помещений

Выбор системы освещения должен основываться на нескольких параметрах:

  • вид выполняемых работ;
  • нормативный уровень освещенности, который установлен для каждого конкретного помещения.

Для того чтобы система освещения точно отвечала всем возможным вариантам задач, следует делать выбор в пользу ее комбинированного варианта.

Комбинированное освещение

Но бывают ситуации, когда достаточно только общего освещения. К примеру, им можно обойтись в цехах, гальванических, литейных и т.д. А вот комбинированная подсветка понадобится на сборочных, инструментальных, механических площадках и т.д.

Все показатели, которые нужно учитывать при создании искусственного типа освещения, прописаны в соответствующей регламентирующей документации – СНиП и СанПин. Причем здесь имеются нормы для всех вариантов внутреннего пространства.

Пример норм освещенности по СНиП

Минимальный уровень светового обеспечения зависит от таких параметров:

  • разряд проводимых зрительных работ;
  • контраст и фон объекта;
  • специфика проведения работ и т. д.

Важным моментом выбора типа освещения считается определение вида лампочки для использования ее в качестве основного источника света. Здесь самым важным при выборе будет экономичность в вопросе потребления электроэнергии

Кроме этого важно учитывать и другие аспекты:

  • планировка;
  • строительные особенности комнаты;
  • состояние имеющейся в помещении воздушной среды;
  • дизайн.

Из источников света можно задействовать:

Металлогалогеновая лампа

  • лампы накаливания. Они малоэкономичны;
  • люминесцентные лампочки. Имеют высокую светоотдачу, цветопередачу, а также низкую температуру;
  • металлогалогеновые лампы (ДРЛ и другие). Большая светоотдача, отличная мощность.

Источники света следует подбирать вместе со светильниками. Лампы подбираются по следующим показателям:

  • требования к экономии;
  • светотехнические параметры;
  • условия имеющейся воздушной среды.

Сами светильники, по светораспределению, бывают двух типов действия:

  • прямого;
  • рассеянного.

Кроме этого, исходя из кривых силы света, осветительные приборы подразделяются на семь групп:

  • концентрированные;
  • косинусные;
  • широкие;
  • полуширокие;
  • глубокие;
  • синусные;
  • равномерные.

В соответствии с параметрами ГОСТа лампы классифицируются по классу защиты от взрыва, воды и пыли. Какой светильник выбрать, определяют по требованиям помещения, в котором он будет функционировать.

Выбор типа источника света

Медики констатируют, что наиболее гигиенически оправданным является одноэтажное здание с верхним естественным освещением. Таким образом, осуществляется наибольшее распространение светового потока и хороший уровень освещенности. Чтобы этого добиться, дополнительно производится расчет естественного освещения производственных помещений, после чего полученные результаты сравниваются с нормами и принимается решение о необходимости дополнительного искусственного освещения.

Во многих здания применяется комбинированное освещение с использованием бокового одностороннего или двустороннего света (окна, дополнительные лампы на стенах). Использование только естественного света из окон является редким и обладает рядом минусов: зависимость распространения светового потока от глубины помещения, неравномерность и периодичная смена интенсивности освещения. Подробнее о видах производственного освещения.

К тому же должно проводиться регулярное мытье ламп и окон (не менее 4 раз в год), особенно в помещениях с повышенным уровнем содержания пыли и выброса загрязняющих поверхности веществ.

Комбинированное освещение производственных помещений

В качестве ламп освещения производственных помещений, как правило, используются лампы накаливания или газоразрядные лампы. Однако они достаточно энергозатратны, поэтому их место занимают все чаще светодиодные светильники. О том, как выбрать светодиодное освещение для производственных освещений, читайте тут.

Проектирование освещения

Главная / Полезная информация / Проектирование освещения

  1. Расчет освещенности методом коэффициентов использования
  2. Таблица рекомендуемых уровней освещенности
  3. Таблица коэффициентов отражения
  4. Таблица характеристик люминесцентных ламп
  5. Таблицы коэффициентов использования   5.1 TLC418 5.2 TLC418 OL 5.3 TLC418-1 5.4 TLC418 W, TLC418 P 5.5 TLC418 CL 5.6 TLC414, TLC414 G, TLC414 GS, TLC414 S, TL414, TL414 G, TL414 GS, TL414 S, TLGR414, TLGR414 G, TLGR414 GS, TLGR414 S 5.7 TLC424, TLC424 G, TLC424 GS, TLC424 S, TL424, TL424 G,  TL424 GS, TL424 S, TLGR424, TLGR424 G, TLGR424 GS, TLGR424 S 5.8 TL236 A1, TL236 W1 5.9 TL218 A1, TL218 W1 5.10 TL236 CL1 5.11 TL218 CL1, TL218 OL1 5.12 TL236 OL1 5.13 TLG136, TLG158 5.14 TLGP236, TLGP258 5.15 TLGP136 S, TLGP158 S 5.16 TLGP236 S, TLGP258 S 5.17 TLGP236, TLGP258 5.18 TLWP118, TLWP136, TLWP158 5.19 TLWP218, TLWP236, TLWP258 5.20 TL06W-04 218 5.21 TL06W-01 213, TL06W-01 218 5.22 TL08W-01 218, 226 5.23 TL06W-02 213, TL06W-02 218 5.24 TL08W-02 218, 226, TL08W-04 218, 226 5.25 TL08W-03 218, 226 5.26 TL10W-02 226, TL10W-03 226 5.27 TL08W-05 218, 226, TDLS08WL-05 218, 226 5.28 TL10W-04 226, TL20W-03 226 5.29 TL10W-01 226 5.30 TL10W-05 226 5.31 TL10WMH-03 70, 150 5.32 TL20WMH-01 70, 150 5.33 TL30WMH-01 70

Расчет освещенности методом коэффициентов использования

Основные исходные данные

Параметры помещения:

  • Длина — a (м), ширина — b (м), высота — h (м)
  • Коэффициенты отражения потолка, стен и пола
  • Расчетная высота (расстояние между светильником и рабочей поверхностью)
  • Тип лампы
  • Требуемый уровень освещенности

Вспомогательные материалы:

Таблицы коэффициентов использования Таблица коэффициентов отражения Таблица рекомендуемых уровней освещенности Таблица начального светового потока люминесцентных ламп

Расчетные формулы

Определение площади помещения: S=a • b Определение индекса помещения:

Определение требуемого количества светильников:

Где:

  • E — требуемая освещенность горизонтальной плоскости, лк
  • S — площадь помещения, м2
  • K3 — коэффициент запаса (K3 =1,25)
  • U — коэффициент использования установки
  • Фл — световой поток одной лампы, лм
  • n — число ламп в светильнике

Пример расчета

Офис: подвесные потолки «Байкал», светло-зеленые обои, серый ковролин.

Исходные данные:

Помещение:а = 6 м, b = 5 м, h =3,5 м

Светильник:TLC418

Лампы: люминесцентные 18 Вт, в одном светильнике 4 лампы Фл= 1150 лм

Нормы освещенности: Е = 500 лк на уровне 0,8 м от пола

Коэффициент запаса: K3 = 1,25

Коэффициенты отражения: потолка — 50, стен — 30, пола — 10

Расчет

1. Определяем площадь помещения: S=a • b= 6 • 5=30 м2

2. Определяем индекс помещения:

3. Определяем коэффициент использования, исходя из значений коэффициентов отражения и индекса помещения: U=48

Потолок80808070505030
Стены80503050503030
Пол30301020101010
i=0,65942354139353531
i=0,86650 434846424137
i=17156485451474642
i=1,257763546056535249
i=1,58068586360575652
i=28373626863616057
i=2,58677657166646360
i=38880687468676663
i=48983707670686764
i=59186727871706966

4. Определяем требуемое количество светильников:

N = 8,49 ~ 9 светильников

Таблица рекомендуемых уровней освещенности

1Рабочие кабинеты, офисы300500
2Проектные и конструкторские бюро500750
3Кабинеты для работы с ПЭВМ400500
4Учебные аудитории и классы300300
5Кабинеты в медицинских учреждениях300300-500
6Конференц-залы200500
7Помещения общественного питания200200-300
8Торговые залы магазинов200-500300-500
9Спортивные залы200500
10Коридоры75100

Таблица коэффициентов отражения

ПотолокБетон40
Штукатурка73
Плитка подвесного потолка белая70
Плитка подвесного потолка светло-серая50
СтеныПластик светлый60
Гипсокартон белый80
Обои (желтые, бежевые, розовые)50
Обои (голубые, светло-зеленые)30
Обои (красные, коричневые)20
ПолПлитка однотонная светлая30
Паркетная доска светлая20
Паркетная доска темная10
Ламинат светлый (ясень)30
Линолеум светло-серый20
Ковролин однотонный серый10

Таблица характеристик люминесцентных ламп

18PHILIPSTLD 18W/33 G13115063
PHILIPSTLD 18W/840 G13135085
OSRAML 18W/640 G13120060–69
OSRAML 18W/840 G13135080–89
36PHILIPSTLD З6W/33 G13285063
PHILIPSTLD З6W/840 G13335085
OSRAML 36W/640 G13285060–69
OSRAML 36W/840 G13335080–89
58PHILIPSTLD 58W/33 G13460063
PHILIPSTLD 58W/840 G13520085
OSRAML 58W/640 G13460060–69
OSRAML 58W/840 G13520080–89

Как самостоятельно рассчитать освещенность

Чтобы не углубляться в сложные формулы и не разбираться в электротехнических терминах, можно использовать несколько простых рекомендаций. Есть ряд аспектов, которые обязательно нужно учитывать при расчетах, чтобы добиться точного результата. Все они влияют на освещенность тем или иным образом и если игнорировать их, используя лишь норму, свет не будет соответствовать требованиям.

Высота потолков

Все нормативы СНиП рассчитаны для помещений с потолками высотой 2,5-2,7 м. Это стандартное значение, которое встречается в большинстве жилых и офисных помещений. Но нередко высота отличается, а это напрямую влияет на распространение света. Поэтому для упрощения расчетов специалисты используют поправочные коэффициенты, которые подбираются из соответствующего диапазона:

  1. 2,5-2,7 м – 1.
  2. 2,7-3,0 м – 1,2.
  3. 3,0-3,5 м – 1,5.
  4. 3,5-4,5 м – 2.

Если высота еще больше, необходимо проводить индивидуальные расчеты. Это связано с тем, что увеличение высоты расположения не пропорционально снижению показателей освещенности.

При большой высоте расположения мощность светильников увеличивается.

Иногда в одном помещении высота различается или же конструкция дома открытая и потолочная перегородка идет под углом. В этом случае проще всего разбить пространство на отдельные зоны, определить в каждой примерную высоту и исходя из этого производить расчет освещенности и использовать подходящий коэффициент. Если нужно округлить результат, лучше делать это в сторону увеличения, так как есть ряд показателей, которые не учитываются и чаще всего фактический результат получается немного хуже запланированного.

Рекомендуем к просмотру.

Характеристики поверхностей

При вычислении освещенности для любого помещения стоит учитывать и характеристики поверхностей – потолка, пола и стен. От их цвета и фактуры зависит отражающая способность, что очень сильно влияет не только на восприятие комнаты, но и на свет в ней.

В первую очередь нужно помнить о том, что матовые поверхности отражают свет вдвое хуже, чем глянцевые. Поэтому всегда делается поправка в 15-20%, если отражающая способность большей части помещения не очень высокая. Но основным показателем, влияющим на расчеты, является цветовое оформление. От него напрямую зависит отражающая способность, поэтому при расчетах нужно использовать следующие данные:

  1. Белые поверхности отражают порядка 70% света, попадающего на них.
  2. Светлые и пастельные тона в среднем имеют показатель отражения в 50%.
  3. Серые поверхности и подобные им оттенки отражают около 30% света.
  4. Темные стены, пол и потолок имеют показатель отражения всего 10%.

Есть специальная формула по определению поправок в показатель освещенности в зависимости от особенностей поверхностей. Но разбираться в ней не обязательно, можно использовать упрощенный вариант расчетов, который также обеспечивает хороший результат.

Чем больше светлых поверхностей – тем выше коэффициент отражения.

Вначале суммируются показатели отражения потолка, стен и пола. Полученный результат делится на 3, после чего итог надо перемножить с нормой освещенности. Она определяется путем выбора подходящего варианта из СНиП (при необходимости умноженного на поправочный коэффициент, если высота потолков превышает 270 см).

Черные поверхности полностью поглощают световой поток, если большие площади имеют такой цвет, освещение надо подбирать особенно тщательно.

Почему светодиоды?

Еще несколько лет назад многие наши соотечественники стали использовать энергосберегающие лампы люминесцентного типа с цоколем E14 и Е27. Но теперь пришел черед более эффективным приборам — светодиодам, которые демонстрируют меньшее потребление энергии (по сравнению с лампами накаливания — в 10 раз, по отношению к люминесцентным осветительным приборам — в 3 раза).

Преимущества светодиодов

Неоспоримые преимущества светодиодных светильников обеспечили им популярность во всем мире. Такие лампы в разы эффективнее обычных ламп накаливания и приборов, излучающих люминесцентный свет.

Преимущества светодиодных ламп:

  • экономия электроэнергии;
  • создание света, максимально приближенного к дневному;
  • возможность использования как внутри помещения, так и за его пределами (уличное освещение);
  • более высокий размах напряжения — лампы будут работать в диапазоне от 80 до 230 Вольт;
  • повышенный срок службы — до 25 лет;
  • экологичность, поскольку они не выделяют в воздух вредных веществ;
  • возможность управлять подсветкой при помощи ДУ-пульта;
  • беззвучная работа в отличие от люминесцентных ламп.

Недостатками таких осветительных приборов можно считать повышенную цену и невысокий индекс цветопередачи, достигающий 85-90%.

Что нужно учитывать при расчёте

Сосредоточимся на тех характеристиках, которые могут быть учтены самостоятельно. Это:

  • тип помещения (гостиная, кухня. рабочий кабинет и т. д.);
  • высота потолка;
  • цвет напольного покрытия, мебели или стен;
  • наличие или отсутствие зеркал.

Уровень освещённости разных типов комнат зависит от их целевого назначения. То, что в гостиной или кухне будет нормой — для спальни уже слишком ярко, и наоборот. Высота потолка тоже имеет определённое значение. Стандартом при вычислениях считается высота до 3 м. Если она находится в пределах от 3 до 4 м — все результаты нужно умножить на 1,5, если больше — на 2.

Прежде всего, следует исходить из типа помещения

Учёт цветовой гаммы и наличия зеркал производится с помощью специальных коэффициентов и индексов. Если пытаться учесть абсолютно всё, то можно надолго застрять в этом процессе. В основном сложности возникают при выполнении зонирования помещения с помощью света. Но, с другой стороны, это больше касается сложных дизайнерских планировок, и такие данные входят в дизайн-проект. Постараемся дать рекомендации по расчётам. которые пригодятся в большинстве случаев.

Расчёт освещения

Расчёт освещения

Метод коэффициента использования

Метод коэффициента использования даёт возможность опреде­лить световой поток ламп, необходимый для создания заданной средней освещённости при общем равномерном освещении с учётом света, отражённого стенами и потолком.

Расчётные формулы:

где F —световой поток ламп, лм;

Е — минимальная освещённость, лк;

k — коэффициент запаса;

η — коэффициент использования светового потока ламп (в долях единицы), т. е. отношение потока, падающего на расчётную поверхность, к суммарному световому потоку всех ламп;

S —площадь помещения, м2;

z — отношение средней освещённости к минимальной (коэффи­циент z вводится только при расчёте минимальной осве­щённости);

п — число светильников.

Коэффициент использования зависит от характеристики светиль­ника (светораспределения и к. п. д.), размеров помещения и коэф­фициентов отражения стен и потолков.

Значения коэффициентов использования для различных све­тильников с лампами накаливания находятся по таблицам, имею­щимся в каталогах на осветительные приборы.

Коэффициенты, отражения стен ρc и потолка ρn приведены в следующей таблице:

Размеры помещения характеризуются следующим показателем (индексом) помещения:

где h — расчётная высота подвеса светильника над рабочей по­верхностью, м;

S —площадь помещения, м2;

А и В — стороны помещения, м.

Величина коэффициента z зависит от типа светильника и отно­шения L к h; L — расстояние между светильниками, м; h — расчётная высота подвеса светильника, м.

Значения коэффициентаz

Расчёт освещения но методу коэффициента использования про­изводится в следующем порядке:

1) находим по таблице нормативную освещённость для данного помещения;

2) выбираем тип и число светильников;

3) определяем индекс помещения iи коэффициенты отражения потолка (ρп ) и стен ( ρс).

4) находим коэффициент z (только при расчёте на минималь­ную освещённость);

5) определяем коэффициент использования светового потока для принятого типа светильника;

6) вычисляем световой поток F одной лампы в лм и по нему выбираем лампу, световой поток которой близко подходит к рас­чётному.

Пример расчёта

Дано: конторское помещение площадью 20 × 6 м, высотой 3,2 м; потолок побелённый, стены светлые, окна без штор.

Расчётная высота подвеса светильника h=2 м, напряжение се­ти 220 в; коэффициент запаса k=1,3.

1) Для конторского помещения E = 75 лк.

2) Берём 16 светильников типа «Люцетта» цельного стекла, рас­полагаемые в два ряда; расстояние между светильниками равно 3 м.

3) Находим индекс помещения

По таблице определяем коэффициенты отраже­ния потолка и стен: ρп =70%; ρс=50%.

4) При отношении L : h = 1,6 коэффициент z = 1,2.

5) Зная i, ρn и ρс находим для светильника «Люцетта» коэффи­циент использования η = 0,5.

6) Определяем световой поток одной лампы

По таблице выбираем лампу накаливания мощ­ностью 150 вт, имеющую световой поток 1845 лм.

Метод удельной мощности

Метод удельной мощности — наиболее упрощённый способ рас­чёта освещения.

Удельная мощность, т. е. мощность ламп, отнесённая к единице площади, вт /м2 — важный показатель осветительной установки, он может служить, в однотипных условиях, критерием для определе­ния мощности ламп.

Инженером Кноррингом были составлены таблицы значений удельной мощности в зависимости от освещённости, типа светильни­ка, высоты подвеса и площади помещения для напряжения сети 220 в и коэффициента запаса k=1,3.

Пользуясь таблицами, можно подсчитать установленную мощ­ность осветительной установки, для чего значение удельной мощно­сти (р), найденное для конкретных условий, необходимо умножить на площадь помещения.

Мощность каждой лампы находят делением общей установлен­ной мощности на принятое количество ламп.

Точечный метод

Точечный метод расчёта, основанный на известном соотноше­нии между освещённостью Е и силой света I, довольно кропотлив и применяется в основном только для определения минимальной освещённости локализованного и местного освещения, для опреде­ления освещённости ответственных помещений и для проверочные расчётов.

Общая методика расчета

Расчетом параметров осветительной системы занимается инженер-электрик (проектировщик). Он может выполнить эту работу одним из трех способов:

  • через коэффициент использования потока света;
  • установки удельной мощности;
  • точечным.

Первым способом рассчитывается общее (равномерное) освещение рабочих поверхностей, расположенных в горизонтальной плоскости. В процессе работы вычисляется коэффициент для отдельно взятого помещения. В методике учитываются геометрические размеры производственного участка и степень светового отражения поверхностей.

Расчет через удельную мощность. Способ светотехнического расчета через удельную мощность используется только для предварительной прикидки установленной мощности осветительных установок, так как дает весьма приближенный результат.

Такие данные часто требуются для заполнения опросных листов, которые используются при получении технических условий или при составлении сметной стоимости монтажа осветительной системы предприятия.

Точечный метод. Такой способ пригоден для расчета освещения – локализованного и общего – при наличии осветительных приборах прямого света. На него не влияет пространственная ориентация анализируемой поверхности. Освещенность подсчитывают в каждой точке поверхности для каждого источника света в отдельности.

Как рассчитать алгоритм

Расчет освещения участков производственных предприятий производится в следующей последовательности:

  • выбирается система освещения;
  • обосновывается нормированная освещенность каждого рабочего места;
  • выбирается наиболее рациональный и экономичный светильник;
  • оцениваются коэффициенты неравномерности освещения, запаса освещенности, отражения поверхностей, находящихся внутри помещения.

После этого рассчитываются:

  • индекс помещения;
  • коэффициент использования светового потока;
  • необходимое количество светильников;
  • На заключительном этапе выполняется чертеж или эскиз, на котором размечается расположение всех светильников.


Искусственный свет от люминесцентных ламп на производстве

А чтобы люминесцентные приборы долго светили и давали свет, установленной производителем яркости, необходимо использовать – дроссель для люминесцентных ламп.

Расчет освещения светодиодными светильниками

Светодиодные источники света существенно отличаются от своих аналогов. Здесь есть и печатная плата, отвечающая за систему управления, и драйвер, понижающий и стабилизирующий напряжение, входящее на led-диоды. Чтобы максимально упростить процесс перехода с ламп накаливания на светодиодные излучатели, производители стараются придерживаться классических форм. Самыми популярными сегодня являются разновидности типа «груша» и «кукуруза». «Свеча» применяется реже, но пользуется стабильным спросом.

Лампа «груша»

«Грушами» называются светодиодные излучатели, форма которых напоминает обычные лампы с нитью накала. Корпус изделия состоит из прозрачной полусферы (частично окрашенной, со слоем люминофора на поверхности) и ребристого непрозрачного пластика. Наличие ребер обеспечивает естественное охлаждение. В месте контакта двух частей находится диодная плата, направленная в одну сторону. Подобная конструкция и особенности светодиодов приводят к существенному сокращению угла рассеивания света до 180 град. вместо практически 360 у ламп накаливания («мертвая зона» этих приборов находится только вблизи цоколя).

Лампа «кукуруза»

Конструкция этой лампы подразумевает установку диодной платы перпендикулярно цоколю, вдоль оси. Изготавливается в форме пластины, трубки с круглым, квадратным или многоугольным сечением. Светодиоды располагаются на лицевой части, а электроника прячется внутри цоколя (рядом с ним или внутри трубки).

Свое название изделие получило за счет сходства платы, на которой установлены диоды, с початком кукурузы. В данном случае угол рассеивания существенно выше, поскольку «мертвые зоны» расположены лишь вблизи цоколя и на противоположном краю колбы. При размещении светодиодов на торце последняя «зона» может и вовсе отсутствовать.

Лампа «свеча»

«Свечу» нередко называют компромиссом между конструкцией «груши» и «кукурузы». По сравнению с «грушей» угол рассеивания значительно шире, но уменьшены мощность и габаритные размеры. В основном такие изделия эксплуатируют в настольных лампах и локальных системах освещения помещений/зон малой площади.

Освещение жилого помещения

Освещение в доме, имеет важное значение, как и интерьер. В первую очередь, разделяют всё пространство на области, которые отличаются не только по габаритам, но и по функциональности. А именно:

А именно:

  1. Прихожая – её расположение подразумевает отсутствие естественного освещения, поэтому в прихожей создают искусственное. Для этого применяют осветительные приборы направленного света с широкими углами рассеивания.
  2. Гостиная (холл) – помещение с множеством функций. Поэтому и освещением добиваются максимальной функциональности, комбинируя общее с точечным.
  3. Кухня – область, имеющая отдельные рабочие зоны, в которых к общему, добавляют точечную подсветку.
  4. Спальня – предназначена непосредственно для отдыха и сна. Для спален подбирают мягкие и тёплые тона искусственного света. Так же, для них имеет смысл регулировка интенсивности освещения.
  5. Санузел – как и в предыдущих случаях, к основному добавляют локальное освещение.

Нормы освещенности для определенного помещения можно найти в специальной таблице, которая есть в интернете

Правильное освещение в квартире поможет, не только подчеркнуть или выделить определённую область, но и стереть визуальные границы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
