Как заменить проводку в квартире своими руками

Пошаговая инструкция по замене


Перед прокладкой проводки необходимо обесточить квартиру

После рассмотрения основных способов прокладки электропроводки следует перейти к правилам замены. Пошаговая инструкция, как поменять проводку в панельном доме:

  1. Отключить подачу электричества. Нужно убедиться с помощью мультиметра, что в квартиру не поступает напряжение. Потребуется одна временная розетка для дрели, перфоратора и другого инструмента. Лучше, если необходимые приборы будут работать от аккумулятора. Также нужно заранее позаботиться об альтернативных автономных источниках света.
  2. Демонтаж фурнитуры. Нужно убрать всю мешающую технику и мебель от стен и получить удобный доступ ко всем розеткам, распредкоробкам, выключателям. Все розетки и выключатели нужно снять, должны остаться только электропровода для подключения новых изделий. Затем нужно рассоединить провода в распределительной коробке.
  3. Демонтаж проводки. В некоторых случаях удалить старые провода невозможно, тогда их можно оставить в стене. Старые кабели должны быть отключены от щитка, их концы должны быть заизолированы.
  4. Составление схемы прокладки и выбор способа проводки. Нужно сразу приобрести все необходимые кабели, розетки и другие предметы. По современным требованиям розеточные и осветительные группы используют электропровода из меди с сечением 2,5 кв.мм и 1,5 кв.мм соответственно. При покупке розеток рекомендуется взять с собой в магазин старый вариант, иначе можно купить модель с неподходящим подрозетником.
  5. Монтаж. Нужно поставить распределительные коробки, проложить линии к мощным бытовым приборам, розеткам и выключателям. Следует собрать щиток. Провода можно соединять с помощью клемм, опрессовки гильзами, пайки, сварки пружинных зажимов. Скрутка строжайше запрещена.
  6. Проверка. Нужно проверить все соединения и провода на предмет короткого замыкания с помощью тестера в режиме омметра. Следует внимательно осмотреть изоляцию на предмет возможных нарушений целостности. Если все в нормальном состоянии, можно приступать к отделке.

Монтаж отверстий для розеток

Если составленная схема предусматривает установку новых розеток, потребуется еще один тап работы – сверление отверстий в стене. Для этого потребуются карандаш и линейка, перфоратор с буром 8 мм, насадка-коронка, лопатка для выемки бетона из отверстия.

На месте, где будет поставлена розетка, нужно карандашом нарисовать круг с диаметром подрозетника. По центру круга нужно сделать отверстие 50-60 см глубиной. С помощью коронки наметить контур отверстия и просверлить буром по намеченному рисунку около 14 дырок. Теперь можно пробурить отверстие на всю глубину и выбить остатки бетона в лопатку. Аналогичным образом делаются отверстия для распределительных коробок.

Перенос плана разводки на стены

Теперь составленную схему перенесите на стены вашей квартиры, всё равно ведь будете делать ремонт, так что рисовать на стенных поверхностях пока можно. Отметьте места установки розеток, выключателей, осветительных приборов и распределительных коробок (они, как правило, устанавливаются на входе в комнату). Строгих размеров их размещения нет, но старайтесь придерживаться следующих рекомендаций:

  • Выключатели располагают на высоте от 0,8 до 1,5 м от уровня полов.
  • Этот же параметр для розеток варьируется в пределах от 0,3 до 1 м, здесь всё будет зависеть от вашего интерьера. Главное, чтобы вам потом было удобно пользоваться ими.

  • В ванной комнате желательно обойтись без установки розеток. Если же в этом будет острая необходимость, то её надо подключать через устройство защитного отключения (УЗО). Расстояние от розетки до элементов ванной комнаты (раковина, ванна, душевая кабина) должно быть не меньше 0,6 м.
  • Распределительные коробки располагают на расстоянии 15-20 см от поверхности потолка. Не забудьте это учесть, если в дальнейшем вы планируете опустить потолок (сделать натяжной или из гипсокартонных листов).

От коробок до коммутационных аппаратов нарисуйте пути прокладки проводов.

4 Начало работы – проект электропотребления обязателен

Мало найдется людей, желающих заняться черчением схемы электроснабжения, а затем на ее основе – плана. Именно этот документ требуется утвердить в энергослужбе. Он упростит выполнение работ и пригодится со временем, когда возникнет необходимость что-то исправить при поломке. Именно поэтому рекомендуется один образец схемы оставить у себя.

Если нет желания обращаться к специалистам, ведь услуга стоит денег, можно составить схему и на ее основе проект самостоятельно. Ничего особо сложного в этом нет, если имеется понятие об электрическом токе и последствиях неправильного обращения. Для составления документа применяются условные обозначения, которые приводятся на схеме внизу.

Приступая к работе, чертим план квартиры. Для удобства можно использовать тетрадный листок в клеточку, придерживаться масштаба обязательно. Отмечаем места установки выключателей и розеток, придерживаясь правил, о которых рассказано выше. Привязку розеток осуществляем к бытовым приборам, помечая места установки рядом с ними, чтобы потом не использовать удлинители. После этого можно приступать к разметке разводки.

Выбираем один из вариантов, самый оптимальный из которых – смешанный, позволяющий сэкономить материал и добиться высокой эффективности. Все подключаемые устройства разбиваем на несколько групп, имеющих свою специфику:

  • освещение в жилых комнатах, кухне, коридоре;
  • освещение с электроснабжением в санузле;
  • розетки в жилых комнатах и коридоре;
  • отдельно – на кухне;
  • электроснабжение электрической плиты.

Возможны и другие варианты разделения на группы. Это не прихоть, а путь уменьшения количества материалов и упрощения схемы. Каждую из групп подключаем через автомат, который работает только на нее. Это позволит легко выполнять ремонт, не отключая электричество полностью по всей квартире. При нагрузке приборами одного кабеля он должен выдерживать очень большой ток, особенно при одновременном включении всех потребителей.

Для повышения безопасности вместо выключателей-автоматов используем УЗО, применение которого особо рекомендуется на кухне и в санузле.

Применяя условные обозначения, на точном плане квартиры наносим места расположения всех потребителей, оборудования, соединяем линиями, которые обозначают кабель. Чтобы облегчить работу, используем разные цвета, обозначая силовую проводку, кабели для освещения и заземления.

Монтаж методом установки каналов

Классическим способом установки проводки является форма буквой «П». У канала выделяют заднюю часть, которая называется спинкой, она соединяется с полками (боковыми стенками).

После укладки провода конструкция закрывается крышкой с особыми легко срабатывающими защелками.

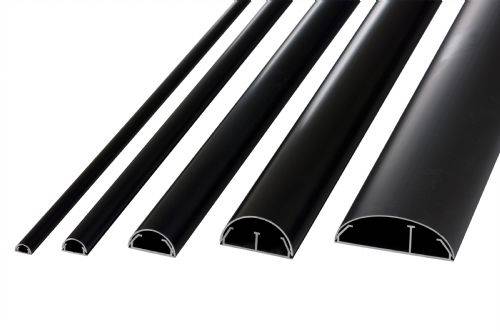

Выбор кабель-каналов широкий, изготавливают данные изделия из ПВХ. Они бывают разных расцветок и размеров.

Производители также предлагают изделия разной формы. Каналы легко самостоятельно окрасить в нужный оттенок.

Короба в виде П-формы – наиболее стандартный вариант.

Однако можно приобрести кабель-каналы с треугольным, овальным или изогнутым сечением.

Часто для установки электропроводки используют короба с перегородками. С помощью последних разделяются по отсекам силовые и информационные кабели.

Для подсчета количества необходимых кабель-каналов следует помнить, что длина одного отрезка равняется 2 м.

Желательно приобрести все необходимые для установки детали, в том числе повороты и углы, а также различные модули для розеток и выключателей.

Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Этапы и хитрости основной работы

Самый грязный, шумный и ответственный этап — штробление каналов. Для основных линий оно, как правило, осуществляется примерно в полуметре от пола или потолка. Далее пойдут уже вспомогательные проточки. От качества этой работы будут зависеть удобство и итог дальнейшего труда. Но и на других этапах есть немало тонкостей и хитростей.

От комнаты к комнате

Считается, что работу удобнее вести покомнатно. Это логично, если четко представлять конечный результат. Тут и понадобится заранее нарисованная схема сети. Теоретически, такой подход предполагает, что процесс можно неоднократно прерывать, отключая и подключая отдельные помещения.

Построить работу можно так:

Туалет и ванная комната. Здесь может хватить по одной линии (осветительной). Но в том случае, когда в санузле стационарно устанавливается стиральная машинка, понадобится и розеточная линия. Гнезда под бритву, фен, подсветка зеркала сейчас сразу монтируются в трюмо. Подключить их можно будет к линии в коридоре.
Кухня. Сюда нужно завести две линии и не экономить на числе розеток (благо, что есть и двойные, и тройные конструкции). Моечная машина, микроволновка, вытяжка, кухонный комбайн, холодильник, электроплита — все это даст приличную нагрузку. Розетки здесь, как и в ванной, лучше оборудовать в отдалении от раковины.

Коридоры и прихожая. Они требуют как минимум двух веток, особенно если длинные или ломаные. Бра и светильник под потолком лучше запитать отдельно.
Детская

Внимание нужно уделить розеткам. Лучше использовать специальные ограничители доступа.
Зал и другие комнаты

Это область эстетических, интерьерных экспериментов. Здесь часто используется точечное освещение, совмещенное с центральным (люстрой). Современные потолочные светильники предусматривают стационарный или переносной пульт управления, переключения режимов.
Балкон. Если ранее освещения на нем не было, то при масштабных работах нужно воспользоваться случаем и провести его. Это гораздо проще, чем оборудовать дополнительную систему после завершения основного ремонта.

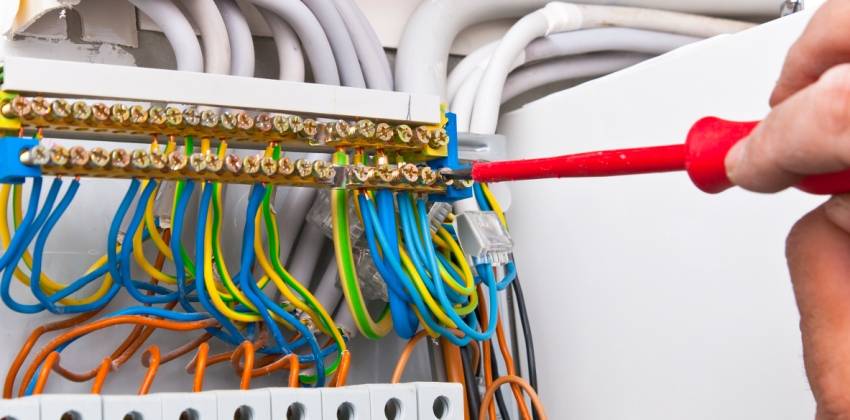

Щиток. Это последний этап, когда все остальное готово окончательно. Сначала нужно временно подключить систему, чтобы проверить фазу и ноль. Затем — проверить все на короткие замыкания в выключенном и включенном состоянии. И лишь потом провести генеральное подключение.

Большие и маленькие секреты

В процессе работы, особенно у не очень опытного мастера, возникает немало вопросов. Потенциальные проблемы легко обойти, если знать некоторые тонкости. Применение их в ремонте может значительно упростить процесс и эксплуатацию сети.

Вот некоторые из таких «секретов»:

  1. При использовании гофроканалов провод лучше протягивать в них на полу, а потом уже помещать все в штроб. Чтобы линия не вываливалась наружу, примерно через полметра канал нужно закреплять (можно алебастровой смесью).
  2. Розетки в имеющих общую стену комнатах удобно делать друг против друга. Так можно сэкономить провод и гофру, подключить обе системы к одной сети. Да и сверлить-штробить придется меньше.
  3. Для ноля и фазы, а также заземления предусмотрены жилы разного цвета. Подключать их нужно сообразно назначению, хотя бы исходя из удобства монтажа. Но основной вопрос здесь — обеспечение безопасности. Синий цвет — ноль, желто-зеленый — земля, черный, коричневый, серый, белый — фаза.
  4. Для тех же удобств и безопасности линия под кондиционер должна иметь розетку (хотя он и является стационарным устройством).

Хорошим подспорьем в работе будет использование качественных электрических клеммников. Они бывают разных видов, но просты в обращении. При необходимости можно применять смешанные соединения. Есть и целые шинные блоки.

Ремонт проводки в квартире — дело непростое и небыстрое. А если собраться установить еще и систему «теплый пол» или еще какую-нибудь новинку, оно еще более усложнится. И все-таки процесс вполне по силам обычному человеку, имеющему начальные навыки таких работ, а также соблюдающему аккуратность и технику безопасности. Если же таковых качеств у хозяина жилья нет, дорога лежит к специалистам.

Как составить схему электропроводки в квартире

Перед тем как преступить к замене проводки в помещении, необходимо подобрать максимально подходящую схему электричества. Этот документ составляется с учетом расположения всех элементов сети. В нем указываются розетки, выключатели, осветительные приборы, расположенные в каждой комнате. Схема обязательно должна содержать пути (линии), соответствующие местам прокладки кабелей.

Во время составления схемы электропроводки квартиры потребуется рассчитать такие параметры:

  • необходимую мощность (для каждого помещения отдельно);
  • запас мощности (для каждой комнаты);
  • мощность бытовых электроприборов.

Для создания системы электрообеспечения квартиры необходимо вначале создать ее проект

Схема является самым главным документом при монтаже новой электрики в жилище. При ее составлении важна каждая мелочь. Поэтому специалисты советуют быть внимательными при создании данного чертежа.

Схема должна включать в себя информацию о количестве розеток и выключателей, а также об их расположении. Места, в которых будут монтироваться важные электроприборы, должны в обязательном порядке отмечаться на чертеже. Подбираются точки установки в зависимости от индивидуальных особенностей квартиры или частного дома.

Расположение светильников и их количество тоже указывается при составлении схемы электрической проводки дома или квартиры

Важно запомнить, что недочеты, допущенные при создании этого документа, приводят к недостатку необходимых элементов электросети или, наоборот, их переизбытку. А самым неблагоприятным исходом в этом случае является неисправная система

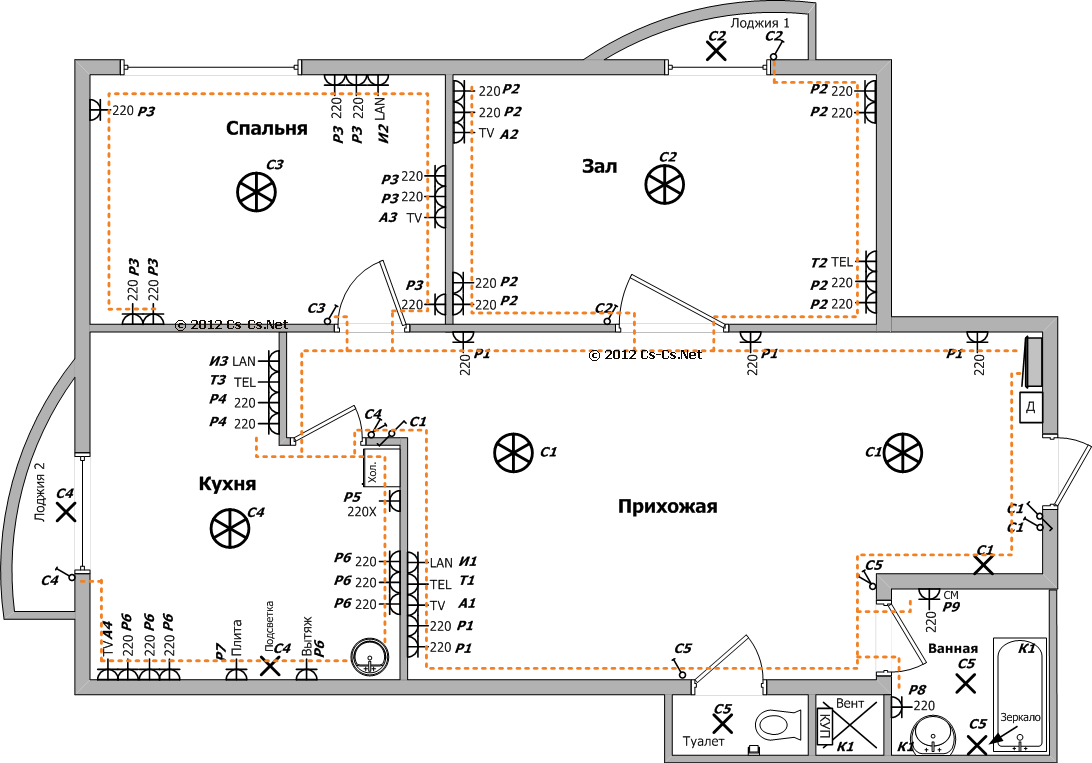

Схема электропроводки в квартире

Расположение всех отдельных элементов электросети, а также размещение бытовой техники должно подбираться максимально грамотно. Розетки, выключатели и приборы, продуцирующие свет, не должны мешать другим составляющим интерьера (например, мебели).

Выбор типа разводки производится в зависимости от индивидуальных особенностей помещения. На это оказывают влияние следующие факторы: количество комнат, планировка, число и мощность бытовых электроприборов. Для наиболее мощной техники, как правило, предусматривается монтаж отдельной линии.

Особенности составления схемы электропроводки

Особое внимание рекомендуется уделить составлению схемы санузла. Электроприборы в данной ситуации располагаются в непосредственной близости к источнику воды, поэтому нужно быть внимательными и соблюдать правила безопасности

Размещение розеток в этом случае осуществляется с учетом того, чтобы дистанция до источника воды была не менее 100 см.

Для каждой группы проводки прокладывается отдельный кабель питания, идущий непосредственно от электрощитка

Для каждой из групп прокладывается отдельный кабель питания, идущий непосредственно от электрощитка. Такой вариант монтажа позволяет правильно распределить нагрузку по всей квартире. Помимо осветительной и электротехнической группы, традиционно принято прокладывать отдельные ветки для санузла и кухонного помещения.

Каждая отдельная группа, как правило, имеет разные показатели мощности. Поэтому для подключения ванны и туалета может использоваться кабель с сечением, отличающимся от размера провода, предназначенного для бытовой техники. Разделение проводки на группы имеет следующие преимущества: экономию средств (за счет подбора оптимального размера кабелей для каждой линии) и независимость одной ветки от другой. Такая автономность позволяет при выходе из строя одной группы использовать другие без всякого вреда для системы в целом.

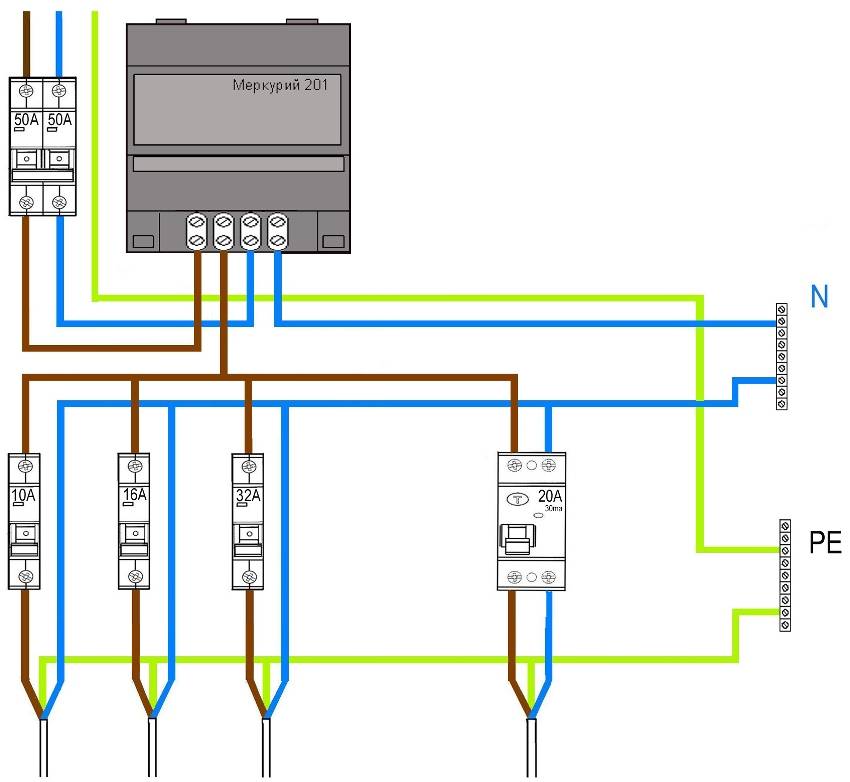

Схема электрического щитка для подводки электричества в ванную

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2

для розеток и кондиционирования – 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

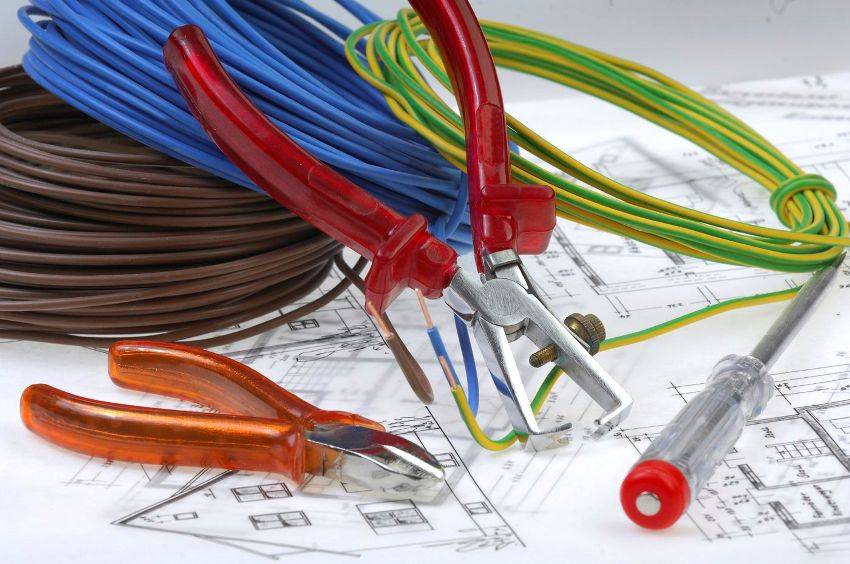

Приборы и материалы

По схеме вы увидите, какие материалы, и в каком количестве они вам понадобятся. Но закупите на 20% больше. Так вы себя подстрахуете от неточных расчетов и возможной порчи материалов во время работ.

Вам понадобится:

  • Распределительный щиток – 1;
  • Кабель. Для полной замены любой проводки – медный. Для частичной смены проводов из меди – тоже медный, а для частичной замены алюминиевой проводки – алюминиевый. В большинстве случаях выбирают медь с поперечным сечением 2,5 кв. мм для розеток, 4 кв. мм для плиты и 1,5 кв. мм для светильников. Оптимальное сечение проводника можно выбрать, пользуясь таблицей, данной под списком;
  • Защитная автоматика (устройство защитного отключения и автовыключатель) для предотвращения перегрузок, утечки электричества и короткого замыкания. Можно купить устройство «2 в 1»: дифференциальный автомат. Для линии освещения автоматику берут на 16А, для розеточных семей – на 25А, а для мощных потребителей – 32А. Вводное УЗО должно срабатывать при 62А, а автовыключатель – при 50А. Для каждой линии – по УЗО и выключателю, или просто автомату;
  • Распределительные коробки (круглые просто монтировать, но квадратные вмещают больше соединений). Их количество соответствует числу разветвлений проводки;
  • Розетки. Желательно с заземлением, а для ванной – с УЗО;
  • Выключатели;
  • Клеммы для соединения кабелей.

Дополнительно может понадобиться гофра (при скрытой проводке) или кабель-каналы (при открытой).

Для электромонтажных работ нужен инструмент:

  • Перфоратор или дрель с тремя режимами работы;
  • Различные насадки для перфоратора;
  • Болгарка или штроборез (необязательно, так как можно использовать для этого перфоратор);
  • Стандартный набор электрика (кусачки, плоскогубцы, ножницы, изолента, отвертки, ножовка и нож);
  • Мультиметр с функцией «прозвонка».

Это инструменты для скрытого типа электропроводки. Для открытого типа понадобится еще длинная проволока толщиной около 1,5 мм. С ее помощью удобно протягивать кабель через канал.

Кому нужно менять

В домах и старых квартирах, построенных более 20 лет назад, где до сих пор сохранилась проводка старого образца, устаревшая морально и физически, необходимо произвести замену электропроводки. В прошлом веке для организации внутренних электрических сетей использовались алюминиевые провода.

Алюминий сильно подвержен коррозии, помимо этого в процессе эксплуатации структура металла подвергается необратимым изменениям, сеть становится очень хрупкой. Износ изоляции увеличивает риск возгораний по причине короткого замыкания.

Среди типичных проблем старой проводки следует упомянуть:

  • Глухозаземленные нейтрали вместо принятого ныне защитного заземления;
  • Разводка методом разветвления;
  • Отсутствие автоматических устройств защитного отключения;
  • Слишком малое количество розеток.

Кроме этого нагрузка на внутренние электросети в течение 15-20 последних лет выросла в разы по сравнению с проектными величинами. В сочетании с техническим несовершенством старых сетей это представляет серьезную угрозу аварии с возможным пожаром.

Если:

  • дом построен более 20 лет назад,
  • в квартире искрят розетки,
  • розетки выходят из строя,
  • при включении электроприборов ощущается запах паленой изоляции,
  • провода легко ломаются,
  • через стены происходит утечки тока,

то проводку нужно срочно менять. И чем больше признаков износа, тем меньше у вас времени на размышления.

Частичная замена проводки не рекомендуется, так как этим можно только усугубить имеющиеся проблемы. Единственный случай, когда допускается частичная замена – устранение обрыва.

Как произвести грамотную замену старой эл проводки в квартире своими руками, смотрите далее в видео-обзоре:

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Признаки проблем в домашней сети

Специализированные фирмы часто мотивируют необходимость капитальных работ с электрикой тем, что старые алюминиевые провода не в состоянии нести большие нагрузки. Одним из аргументов в пользу этой версии становится резко выросшее число используемой бытовой техники. Однако, прежде чем решиться поменять в квартире проводку, нужно убедиться, что без этого действительно не обойтись.

Понять, что электрикой пора заняться всерьез, можно и без специальной диагностики. На проблемы в сети указывают такие их проявления:

  1. Искрят розетки и выключатели, а их ремонт или замена, переподключение контактов не несут видимых изменений.
  2. То и дело происходят короткие замыкания.
  3. Перегорают лампочки — в сети возможны скачки напряжения.
  4. «Выбивает» пробки или автоматы. Это значит, что линия не справляется с нагрузкой.
  5. Бьет током. Особенно следует насторожиться, если это происходит в местах, где нет не только приборов, но нет на виду и самой линии. Тут следует заподозрить пробои в скрытой проводке.
  6. Часто ломается бытовая техника, «горят» предохраняющие устройства.

Опасность того, что системы прошлого века не выдержат возросших требований, действительно есть. Но проблемы возникают и с новой проводкой, хотя бы по причине некачественного ее монтажа. На практике линии еще советского времени успешно соседствуют с более современными участками. Поэтому совсем необязательно (хотя и желательно) менять сразу все.

Основной этап

Стоит заметить, что для монтирования проводки внутри помещения рекомендуется использовать медный провод, имеющий сечение 1,5-2,5 миллиметра. Если планируете подключать мощные потребители, требуется провод большего диаметра. Безусловно, их цена немного выше, но экономить не стоит.

Различают монтаж двух видов:

  • скрытого;
  • открытого.

Выбор необходимого вида основывается на индивидуальных особенностях постройки, а именно материала изготовления. Рассмотрим инструкцию, как сделать электропроводку скрытого типа, поскольку она более актуальна для построек нашего региона.
