Как отремонтировать или заменить патрон в светильнике

Работы по демонтажу и установке

Вооружившись необходимыми инструментами, можно приниматься за демонтаж старой конструкции и установку нового изделия. Пошаговая инструкция следующая:

1. После обесточивания системы откручивается крепеж, держащий люстру. Висящее на крюке изделие снимается.
2. Используя отвертку, откручиваются болты, удерживающие провода в клеммах. Затем они вытаскиваются.
3. Светильный прибор укладывается на стол и с него снимается патрон. Вариантов крепления его к люстре бывает несколько.
4. В образовавшееся отверстие вставляется новый патрон.
5. Выступающие из потолка провода тщательно зачищаются.
6. Люстра возвращается на место. Провода протягиваются через ее отверстие.
7. Электрические жилы вставляются в клеммы и затягиваются болтами. Патрон подключен.
8. Люстра укрепляется окончательно при помощи старого крепежа.

Электрический патрон — это изделие, которое присутствует в любом светильнике. С течением времени конструкция выходит из строя. Причиной может служить наличие ржавчины или трещина в корпусе. Главное, вовремя это заметить и провести работу по его замене.

­

Крепление электрического патрона с безвинтовыми контактными зажимами

Крепление патрона, имеющего безвинтовые контактные зажимы, отличается от крепления обычного. Это обусловлено тем, что корпус соединен с донышком при помощи 2 защелок.

На трубку с резьбой, расположенную в люстре, накручивается донышко. После этого в патрон задеваются провода. После чего цилиндрический корпус при помощи защелок одевается на дно. На фото видно, что защелки донышка сломаны. Именно в таком виде люстра попала ко мне. Этот патрон можно отремонтировать. Именно об этом пойдет речь.

Для того чтобы, при снятии патрона не повредить провода, возьмите отвертку и отведите защелки в стороны. Корпус освободиться от донышка.

На фото показан патрон с безвинтовыми зажимами. Он был установлен во время ремонта люстры. Этот патрон выполняет функцию крепления, фиксирует чашечку, к которой прилегает стеклянный плафон.

Меняем патрон: ход работ

После того как все причины рассмотрены, материал закуплен, можно переходить к рассмотрению практической стороны вопроса как заменить патрон в люстре. Приведенная пошаговая инструкция позволит самостоятельно выполнить все манипуляции:

1. Прежде всего, нужно обезопасить себя: снять напряжение с люстры. Для этого обесточивается вся квартира или отключается автомат, отвечающий за группу освещения (в зависимости от конфигурации распределительного щитка);
2. После этого с люстры снимаем декоративную крышку, которая прикрывает электрическое соединение, а также место крепежа светильника к потолку. Убеждаемся в отсутствии напряжения на контактах: проверяем их индикатором или пробником;
3. Теперь можно без опаски снимать люстру. Поменять патрон можно, не снимая светильника, но практика показывает, что это очень неудобно: быстро затекают руки и процесс затягивается;
4. Чтобы добраться до патрона, нужно снять абажур. Их лучше снимать все, чтобы не повредить при работе (даже если необходимо поменять один). По этой же причине нужно выкрутить все лампочки.

Если причиной снятия светильника стал неработающий патрон, то его можно попытаться отремонтировать. Для этого нужно разобрать и осмотреть контакты, которые находятся под откручивающейся крышкой:

• Довольно часто медные контактные пластины отгибаются, окисляются и даже покрываются ржавчиной (во влажных помещениях). Такие контакты необходимо зачистить наждачной бумагой или напильником. При необходимости, аккуратно погните контакты с таким расчетом, чтобы не замкнуть их;
• Следующим шагом нужно осмотреть контактные винты, которые находятся на обратной стороне керамического донышка. Для этого основание аккуратно оттягивается, винты осматриваются, при необходимости подчищаются и подтягиваются;
• Теперь можно собрать патрон и вкрутить в него лампу, а концы проводов люстры вставить в переноску. Если лампочка заработает – ремонт произведен успешно.

Если же лампочка не загорелась или изначально целью была установка новых элементов, то следует поступить следующим образом:

1. Обесточиваем люстру, затем разбираем патрон: как и в случае с ремонтом, нам нужно добраться до контактных винтов, полностью открутив которые можно снять керамическое донышко;
2. Теперь остается снять с люстры основание патрона. Однозначного ответа, как это сделать, нет. Все зависит от модели и конструкции светильника: где-то основание держится на отдельных болтах, а в некоторых светильниках на защелках или внутренней резьбе. Единственно, что можно посоветовать в этом вопросе – не торопиться, тщательно осмотреть изделие и не прилагать чрезмерных усилий: основание должно сниматься относительно легко;
3. Сняв основание старого патрона, аналогичным образом устанавливаем новый элемент, производим подключение проводов;
4. При необходимости поменять все остальные патроны можно в таком же порядке. После того как вы разобрались с конструкцией люстры, процесс пойдет значительно быстрее.

Подключение люстры производится по заранее зарисованной схеме. Если раньше соединение было на скрутках, лучше установить современные клеммники: так быстрее, надежнее и безопаснее.

Крепление электрического патрона втулкой

Настольные лампы и настенные светильники имеют электрические патроны, которые крепятся при помощи пластиковых или металлических трубчатых втулок к деталям, выполненных из листового материала. Этот способ позволяет расширить возможности технологии изготовления светильников. Требуется всего-навсего просверлить отверстие и прикрепить патрон втулкой.

Эти светильники мне доводилось ремонтировать, так как пластмасса деформировалась. Это произошло из-за нагрева лампы накаливания. После чего патрон начинает болтаться. Я менял втулку на металлическую. Брал ее от резистора типа СП1, СП3. Они имеют крепежную резьбу М12*1

Обратите внимание на то, что резьба может быть другая. Все потому, что резьба патронов Е27 не имеет стандарта

Изготовители патронов выбирают резьбу исходя из своих соображений. Если вы решили применить втулку от резистора, не ломайте его до того, пока не проверите резьбу патрона. Достаточно разобрать резистор и из пластикового основания вынуть втулку.

Как разобрать и починить патрон

В отличие от светодиодного прожектора ламповую люстру можно починить, причем своими руками. Для этого потребуется разобрать ее основную часть – патрон. Причины, по которым патрон перестает функционировать, но при этом его еще можно восстановить:

1. Обгорели контакты проводов внутри люстры. Для восстановления требуется демонтаж люстры и отсоединение проводки, разборка патрона – по вышеописанному алгоритму действия. Меняются провода, соединяющие патрон с проводами сети.
2. Открутились, ослабли винты в месте соединения контактов. Устранить проблему можно путем разборки снятия, отсоединения от основной проводки и разборки люстры. Высвободив патрон, необходимо отверткой подтянуть винты, закрепляющие проводники светильника к с контактами.
3. Язычок центрального контакта имеет нагар. Для восстановления функции нужно зачистить поверхность мелкой наждачной бумагой или напильником. Потребуется демонтаж патронника по вышеприведенному способу.
4. Западание язычка контакта. Из-за слишком сильного вкручивания лампочки и плохом коэффициенте упругости центрального контакта цоколя может произойти его западание. Цоколь не будет доставать до него, и лампа не будет гореть. Для исправления необходимо отогнуть его слегка тонкой отверткой в обратном направлении.

Маркировка изделий

В зависимости от диаметра резьбовой части узла, изделия имеют несколько разновидностей:

1. Патрон Е14. Изделие носит название миньон. Диаметр вворачиваемой части составляет 14 м. Используется не только в люстрах, но и в СВЧ или холодильниках.
2. Е27. Классический и наиболее распространенный патрон для люстры. Устанавливается в большинстве светильников.
3. Е40. Это большие лампы накаливания. Они нужны для уличного освещения.
4. Байонетный элемент. Он не имеет резьбы, а фиксируется особым способом. Причина заключается в том, что он устойчив к сильным вибрациям. С его помощью освещается транспорт, где резьбовое соединение неприменимо.

Как правильно разобрать патрон?

Чтобы правильно разобрать держатель, необходимо определить, каким способом осуществлена фиксация цилиндра. В случае если это защелки, их нужно аккуратно отогнуть, чтобы не сломать.

Как правильно вытаскивается цоколь из патрона?

Иногда сложно вытянуть держатель из люстры, поскольку он прочно зафиксирован внутри. При откручивании удается извлечь лишь колбу. Чтобы решить эту проблему, нужно открутить цилиндр корпуса, придерживая его за низ. После этого извлечь цоколь будет гораздо легче. Если же верхняя часть изделия не выкручивается, нужно удалить его плоскогубцами.

Электрический патрон — неотъемлемая часть любого светильника. Он служит не только для фиксации, а также передачи тока, но и закрепляет на себе множество дополнительных элементов. К ним относятся: плафон, абажур, предметы эстетики и светового потока. Общие черты устройства патрона можно изучить в статье по описанию люстры. Чтобы уметь устанавливать и ремонтировать электрический патрон, необходимо поближе с ним познакомиться.

Согласно ГОСТ Р МЭК 60238-99, резьбовые патроны выпускаются трех видов: Е14 – он же миньон, применяется в СВЧ печах, холодильниках; Е27 – в большинстве светильников; Е40 – для уличного освещения. Электрические патроны имеют одинаковый принцип действия, отличаются они только дизайном и размерами.

Каждый патрон имеет маркировку на корпусе. Она служит для того, чтоб указать характеристики патрона. Е14 устанавливается в местах, где ток потребления не превышает 2 А, 440 Вт; Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Все они рассчитаны на переменное напряжение 250 В.

Менять или отремонтировать

Если одна или несколько лампочек в светильнике не горит после замены, чаще всего причиной этого является вышедший из строя патрон. Причиной неполадок может стать окисление мест соединения контактов с цоколем лампочки. Проверить это, можно не разбирая весь светильник:

1. Обесточьте сеть, выключив пакетник.
2. Выкрутите лампочку.
3. Воспользовавшись фонариком, посветите в патрон.
4. Осмотрите торцы клемм на наличие нагара, ржавчины, продуктов окисления.
5. Почистите конца контактов мелким напильником или отверткой.
6. Металлические клеммы могут быть расслаблены и пригнуты к стенкам, поэтому подтяните их до упора и отогните отверткой.

Все эти процедуры можно выполнить без снятия плафона и демонтажа его частей. Если же при визуальном осмотре выяснилось, что контакты отвалились, провода перегорели, корпус держателя треснул, частично откололся или после всех вышеприведенных действий исправная лампочка не загорается, потребуется полная замена старого патрона в светильнике на новый.

Как устроен стандартный патрон?

Чтобы заменить патрон в люстре, необходимо понимать его устройство и виды. Для сети 220 В существует 3 типа данного изделия:

В зависимости от , используемой в светильнике, нужно выбирать тот или иной тип. Существуют такие части патрона:

• цилиндрический корпус;
• донышко;
• керамический вкладыш.

В первом находится гильза с резьбой Эдисона, в которую вкручивается лампа. Корпус держателя в зависимости от модели и предназначения может изготавливаться из таких материалов:

• пластик;
• карболит;
• керамика;
• металл;
• силикон.

Старые модели изготавливались из керамики. Но при высоких температурах они рассыпались и портились. Сейчас самым распространенным материалом является пластик. Изделия следует использовать согласно маркировке, поскольку превышение мощности электрических ламп при длительном их применении приведет к изменению свойств пластмассы, а следственно, к ее разрушению. Даже в современных керамических патронах контакты отгорают при высоких температурах.

Чаще всего в быту используют держатели типа Е14 и Е27. Их отличия заключаются в способе крепления, который бывает:

• подвесным к потолку с резьбовыми шайбами;
• с прямым фланцем, что позволяет зафиксировать изделие на поверхности;
• с наклонным фланцем для крепления на поверхности.

Когда к опоре крепится плафон, шайбы используют для монтажа и фиксации держателя. Держатели для крепления за ниппель вместо винтов имеют зажимы. Это позволяет сделать соединение проводников без нарушения их изоляции. Хотя резьбовые держатели проще в использовании, они менее долговечны. Особенно это касается патронов, длительно используемых.

Крепление электрического патрона на трубке

Самым распространенным видом крепления электрического патрона является крепление на трубке, изготовленной из металла. Это позволяет подвешивать плафоны, имеющие достаточный вес и разнообразить дизайн. На трубке можно заметить дополнительные гайки. При их помощи на трубке закрепляется любая арматура для люстр, а так же колпаки и плафоны. Вся нагрузка ложиться на металлическую трубку. Провода для подсоединения патрона пропускаются внутри нее.

Существует патроны, которые имеют резьбу на наружной части корпуса. Это сделано для того, чтоб можно было закрепить абажурное кольцо. И уже на него закрепить любой дизайнерский элемент.

Процесс замены патрона в люстре

Чтобы произвести замену патрона в люстре, необходимо выполнить такие действия:

• отключить подачу электричества на щитке;
• отсоединить электропроводку;
• снять люстру с потолка;
• разобрать светильник;
• изъять неисправный патрон;
• установить целый;
• после замены произвести монтаж люстры.

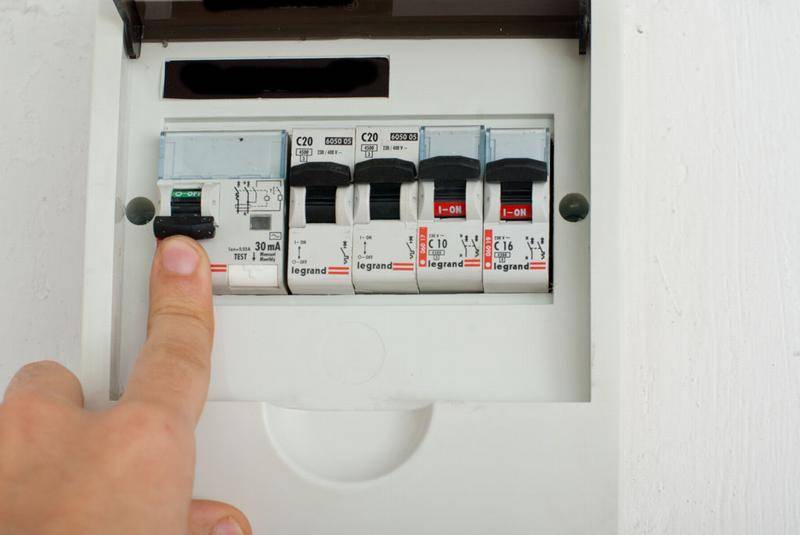

Отключение света на щитке

Прежде чем выполнить замену патрона, нужно отключить подачу электроэнергии в помещение. Для этого следует автоматы на щитке, которые обеспечивают питанием потолочную люстру, перевести в неактивное состояние.

Отключение проводов

Все провода, которые подают питание на светильник, изолируют и разводят по сторонам, чтобы не произошло короткого замыкания.

Снятие люстры с потолка

Чтобы снять люстру, необходимо взять индикаторную отвертку и стремянку. Сначала нужно проверить выключатель, чтобы убедиться в отсутствии электричества. Затем выполнить такие действия:

• снять с люстры такие хрупкие детали, как плафон, украшающие элементы, лампы;
• открутить фиксирующий винт и колпак, который закрывает соединение проводов под потолком;
• если под колпаком находится крюк, провода отсоединяют и разводят, чтобы исключить короткое замыкание;
• если имеется планка, ослабляют зажимной болт или в случае необходимости снимают.

Фиксация люстры на натяжных потолках осуществляется с помощью одноразовых креплений типа бабочка. Поэтому их желательно не снимать. В противном случае следует заранее приобрести новое крепление.

Разборка светильника

Большая часть люстр имеет 3 или 5 посадочных мест для ламп, направленных в разные стороны. Если перед демонтажем люстра работала, нужно дождаться понижения температуры внутри светильника. Сначала убирают плафоны. В люстрах старого образца они фиксируются посредством резьбы. Другие держатся на специальных защелках или небольших болтах.

Пластмассовое кольцо с резьбой чаще всего используют для крепления данного элемента. Оно накручивается на внешнюю резьбу держателя, поэтому нужно быть аккуратным, чтобы не сломать изолирующую часть элемента.

Способ демонтажа зависит от типа конструкции и способа крепления в корпусе осветительного прибора. Чаще всего фиксация происходит на несколько болтов. Деталь снимается сразу или ее разбирают, изымая сердцевину. В этом случае удаляют защелку патрона, вынимают серединную часть и отключают провода. Последней откручивают гайку, фиксирующую корпус.

Когда требуется замена патрона с винтовыми зажимами, следует ослабить болты и вытянуть провода. В некоторых держателях типа Е14 имеются клеммные колодки. В большинстве случаев они одноразовые, поэтому их необходимо заменить.

Керамический патрон демонтируют следующим образом:

• отжимаются пластины с центрального контакта;
• откручивают болты с пластины, которая находится напротив керамического основания;
• центральные клеммы отгибаются на уровень боковых контактов.

Иногда керамические изделия достаточно почистить и подтянуть клеммы, чтобы обеспечить качественную работу патрона.

Установка нового патрона

Чтобы произвести замену патрона в светильнике, нужно подключить все провода. Они заводятся через нижнюю часть изделия, а из зачищенных концов формируют кольца. Их устанавливают на винты, фиксируют пластинами и зажимают. Если крепление осуществляется с помощью клемм, оголенные концы проводов скручивают, чтобы волоски не топорщились. Затем их вставляют в фиксаторы и зажимают плоскогубцами.

Фаза подводится к центральному контакту.

Дополнительно проверяют, соответствует ли сечение проводов потребляемой мощности люстры. По окончании замены производят сборку светильника и его установку в обратной последовательности.

Как подключить обыкновенный электрический патрон

Чтоб понять, как подключать провода к патрону, необходимо рассмотреть сборку патрона с нуля. Это пригодится в случае ремонт патрона. Латунная пластина центрального контакта прижимается к вкладышу из керамики. При помощи винта, вкрученного в пластину из стали, которая располагается на другой стороне вкладыша, контактная устанавливается на вкладыше.

Винт служит не только для закрепления центрального контакта, но и пропускает через себя ток на этот контакт. Гровер использовать необязательно, но если вы его установите, будет лучше. Винт следует затягивать с достаточным усилием, так как через него проходит ток. По такому же принципу устанавливается вторая пластина из латуни. Центральный контакт необходимо подогнуть до уровня боковых контактов.

На проводниках формируются колечки. Затем они продеваются через донышко и фиксируются к стальным пластинам. Если патрон подобран для подключения через стандартный выключатель, фазу следует подключать к центральному контакту. Проверьте, насколько хорошо центральный контакт прилегает. Чтобы это проверить, приложите цоколь лампы к контакту, убедившись, что во время прилегания цоколя к контактам, центральный прогибается не менее чем на несколько миллиметров. Если это не так, отогните контакты вверх.

Остается накрутить корпус на дно. Патрон готов к использованию, остается подобрать под него лампу.

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

1 of 2

Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.

Как подключить к электрическому патрону розетку

Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.

В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.

Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.

Преимущества и недостатки

Достоинства данного патрона:

простота разборки и сборки

надежность проверенная временем

контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Причины замены патрона

Работу следует провести в следующих случаях:

1. Если на элементе есть видимые повреждения или трещины. Еще один вариант – пластик стал хрупким и на нем проявились признаки сильного перегрева.
2. При включении света лампочка не срабатывает, несмотря на то, что с ней все в порядке. Обычно это происходит из-за сильной коррозии центрального контакта или резьбовой части. Зачищать их не стоит, разумнее сразу ставить новую деталь.
3. Цоколь лампы прикипел и не выворачивается из резьбовой части. Лучше не прикладывать излишнее усилие, так как лампочка может лопнуть. Проще сменить патрон.
4. Повреждение клемм, их деформация, что приводит к замыканиям в конструкции.

Как открутить с дрели патрон закрепленный с помощью резьбового соединения

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок не было.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

Как навинтить патрон на вал дрели или шуруповерта

Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

Для более удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.
