Что такое кембрик и термоусадочный кембрик?
Если очень коротко, то кембрики — это маленькие изоляторы, изготовленные из различных материалов. Кембрики бывают двух видов: обычные и термоусаживаемые. Обычные кембрики изготавливают преимущественно из гибкого разноцветного поливинилхлорида и называют кембрик ПВХ. Встречаются и другие специализированные виды кембриков, изготовленне из пропитанной смолами хлопчатобумажной ткани или ткани из стекловолокна, покрытой слоями различных полимеров. Термоусаживаемые кембрики производят из сшитого полиэтилена и других специфических полимеров (PET, PVDF, PTFE, силиконовой резины и т.д.).
Термоусадочный (термоусаживаемый) кембрик это отрезок термоусаживаемой трубки, используемый в качестве электрической изоляции для различных токопроводящих элементов электрооборудования, как правило расчитанного на напряжение не более 1000 вольт постоянного тока, но чаще в низковольтной аппаратуре.
Наиболее часто кембрики применяются для восстановления изолирующей оболочки проводов или отдельных жил кабеля кабеля в месте их соединения (спайки) с контактными пластинами в различных электрических разъёмах и соединителях. Кембрик может применяться для изоляции и защиты пассивных элементов печатных плат (резисторы, конденсаторы и т.д.) или их токоведущих частей от контакта друг с другом и самой печатной платой. Кембрик может выступать и в качестве механической защиты, предохраняя провода, кабели, контакты, соединительные узлы от короззии, изломов и повреждений. Дополнительно кембрики могут выполнять фмаркировочную функцию, различным цветом обозначая разные проводники и контакты (см. фото). Так же с помощью специальных принтеров на обычные и термоусаживаемые кембрики можно наносить различные надписи и рисунки, что позволяет более детально промаркировать большое количество проводников.
Кембрики могут применяться для фиксации предметов в различных устройствахи приспособлениях. В этих целях кембрики (и обычные и термоусадочные) очень любят использовать рыбаки для изготовления различных рыбацких принадлежностей, закрепляя ими поплавки и крючки на леске. Да что там крючки! На обычные разноцветные кембирки рыбаки умудряются ловить рыбу, имитируя ими червяков и другую съедобную живность!
| СОВЕТ: В качестве низковольтных кембриков можно использовать стеклоармирванные электроизоляционные трубки: Радиант ТСП-200 — стеклоармироанная трубка с покрытием из силиконовой резины |
Хотя оба вида кембриков применяются для схожих целей, существуют некоторые отличия в их свойствах и применении. Самый простой, обычный кембрик, представляющий из себя нарезанную на кусочки нужной длины трубку из ПВХ пластиката, имеет фиксированный диаметр, а значит требует тщательного подбора диаметра. Если, например, толщина припаяного к контакту проводника существенно меньще толщины контакта, то кембрик не удастся надеть на узел пайки. Хоть такой кембрик и можно слегка растянуть в ширину, с усилием натягивая его на контакт, запас по его растяжке очень ограничен. Кембрик может не налезть на контакт, или лопнуть.
Термоусаживаемый кембрик имеет преимущество перед кембриком из ПВХ, так как допуски по диаметру у него несравненно больше. Ведь стоит его нагреть и он усадится до нужного размера по аналогии с термоусадочной трубкой, плотно обожмёт и место контакта и провод. Мало того, что термоусадочный кембрик обеспечит надёжную электрическую изоляцию узла, к тому же он прочно закрепится на изолируемом узле. При этом исключается необходимость очень точной начальной подгонки диаметров. Перепад диаметров между контактом и жилой кабеля может составлять до 1,7-1,8 раз! Из дополнительных преимуществ термоусадочного кембрика можно отметить более широкий диапазон рабочих температур, меньшую токсичность в случае возгорания оборудования, стойкость к короззии и агрессивным жидкостям, долгий срок службы, возможность использовать термоусадочные кембрики с клеевым герметизирующим слоем и т.д.
| СОВЕТ: В качестве низковольтных термоусаживаемых кембриков можно использовать следующие тонкостенные термоусадочные трубки: ТУТ ТУТнг Радиант М Радиант 125нг Радиант 135нг |
Но и у обычного кембрика есть свои плюсы. В первую очередь это его дешевизна а так же возможность многократного использования. После усадки термоусаживаемый кембрик уже невозможно снять с изделия не повредив или сам кембрик или элементы оборудования. С обычным кембриком это можно сделать запросто. Не надо только забывать, что и термоусаживаемый кембрик можно вполне применять по назначению без обязательной тепловой усадки, в «многоразовом» режиме, просто как изолирующую трубку.
Зачем нужна термоусадочная трубка
Основное назначение термоусадки – изолирование разнообразных частей электрических проводников или мест соединения электрических проводов между собой. Также термоусадка служит и для защиты от внешних механических воздействий. Благодаря своим хорошим изоляционным свойствам она является неплохой альтернативой обычной изоляционной ленте, которая до настоящего времени была одним из основных изоляционных материалов.
Кроме электротехнической области, термоусадку также применяют для антикоррозии и гидроизоляции. Для таких целей используют трубку со специальным внутренним клеевым слоем. Наличие клеевого слоя позволяет использовать термоусадку на различных поверхностях, таких как дерево или металл.
Сегодня выпускают термоусадочные трубки самой разнообразной расцветки. Например, это может быть белый, красный, синий, зелёный, черный или жёлтый цвет. Также бывает термоусадочная трубка комбинированного цвета, например жёлто-зелёного. Благодаря широкому диапазону цветов, термоусадку используют не только для изоляции, но и для маркировки жил электрических кабелей или проводов.
Например, в трёхфазной сети фазы A, B, C маркируются жёлтым, зелёным и красным цветом соответственно. Плюсовой и минусовой провода цепей постоянного тока маркируются соответственно красным и чёрным цветом, а защитный PE-проводник для заземления маркируется жёлто-зелёным цветом.
На сегодняшний день купить термоусадку можно практически в любом магазине, продающем электротехническую продукцию. Выбору покупателя предоставляется трубка овальной, круглой и плоской формы. Ширина или диаметр термоусадки также бывают разные, от самых малых размеров (используются для изоляции проводов малого сечения) и до больших (применяют для жил электрических кабелей большого сечения). Приобрести трубку можно любой длины, например, в виде мотка (большая длина) или в виде небольшого куска определённой длины.
Как правильно изолировать термоусадкой
Прежде всего нам понадобится источник тепла:
- Спички — последнее средство. Только в том случае, если элемент маленький и легко доступен. Кроме того, вы будете дышать серой и вредными выделениями.
- Зажигалка — для легкодоступных предметов можно взять и её, но будьте осторожны! Так изоляция провода может быть вообще сожжена.
- Термофен — лучшее, но и самое дорогое решение. В отличие от источников основанных на открытом огне, способность направлять тепло под любым углом предпочтительнее, так как повреждение провода сделать будет очень сложно. Лучше всего иметь тепловой фен с регулируемой температурой нагрева для адаптации к различным случаям.Вы можете попробовать и обычный домашний фен, но это уже извращенство.
Изоляция термотрубки зажигалкой
Сначала разрезаем термоусадочную трубку соответствующую диаметру кабеля согласно таблице. Она должен быть немного длиннее повреждения, так чтоб захватить изоляцию провода с обеих сторон на несколько миллиметров.
Помещаем кусок на кабель в место повреждения и нагреваем термоусадочную трубку до тех пор, пока она не зажимает изоляцию кабеля. Если шнур или элемент толстый — придется вращать его, чтобы тепло дошло до трубки со всех сторон.
Внимание! Пламя должно быть на расстоянии от провода. Стоит попрактиковаться прежде чем начинать настоящую работу. Стандартная изоляция рассчитана на максимальную температуру 70С
Даже если пламя не нарушит изоляцию, она может загореться или начать тлеть, особенно когда работа длится долго
Стандартная изоляция рассчитана на максимальную температуру 70С . Даже если пламя не нарушит изоляцию, она может загореться или начать тлеть, особенно когда работа длится долго.
Тепловой фен для изоляции
Можно сказать, что такой фен (ещё его называют тепловая пушка) — это чуть более мощная сушилка для волос (шутка). Он создает воздушный поток с регулируемой температурой от нескольких десятков — до нескольких сотен градусов.
Если термофен имеет температурную регулировку, начните с меньшей, это может занять больше времени прежде чем термоусадка отреагирует, но таким образом безопасно достигнете оптимальной настройки температуры. Если в вашем термофене нет такой настройки, начните дуть с расстояния. Если заметили что термоусадка неравномерно распределена по шнуру, можете повернуть ее вокруг чтобы прогреть трубку с каждой стороны.
Если используете термоусадочную трубку для изоляции паяного соединения, не перегревайте её долго.
Сферы применения

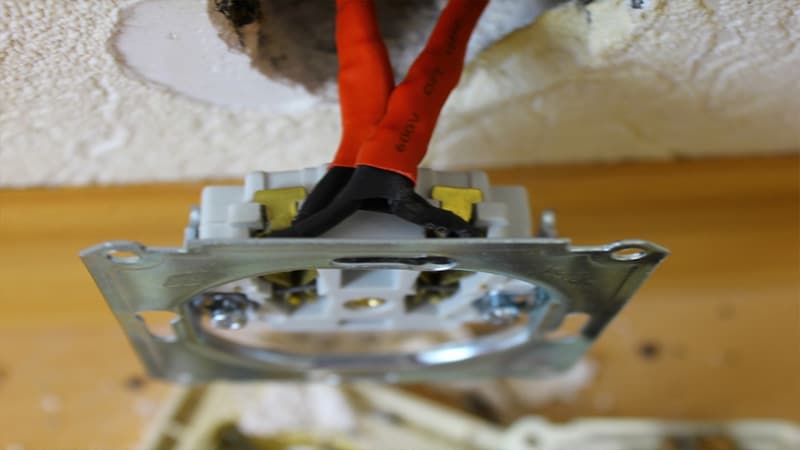

Уникальные свойства и простота в использовании сделали такие трубки весьма популярными в первую очередь в качестве изоляции электрической проводки и соединений проводников. Также их используют для маркировки контактов при обустройстве электрических – кусочек ТУТ соответствующего цвета надевается на край проводника, и маркирует его как + (красный), минус (черный) либо заземление (желтый с зеленым). В трехфазных цепях таким образом можно отмечать фазы и ноль.
Еще одним применением ТУТ является обустройство рыбацкой оснастки различных видов. Крепеж крючков, защита соединений лесок и наконечников удилищ, кивки и кембрики, а также множество других способов пользоваться термоусадочными трубками для рыбалки описаны на профильных форумах и видео на ютубе.
Благодаря прочности и износостойкости, ТУТ часто применяют как покрытие различных поверхностей и инструментов. Такой защитный слой позволит избежать коррозии, царапин и повреждений.
Термоусадочные свойства материалов широко используют при создании упаковки – всем знакома термопленка, которой оборачивают продукцию, и после сжатия она надежно фиксирует пачку или паллету. Пользоваться термоусадочной пленкой совсем не сложно – достаточно обдуть ее горячим воздухом из промышленного фена, и она сожмется.
Как усаживать термоусадочные трубки
Малого диаметра
Для усаживания трубок малого диаметра подходит практически любой источник нагрева, так как такую трубку достаточно легко прогреть равномерно. Тут сгодится всё: зажигалка, свеча, паяльник, строительный фен, газовая горелка. Напомним, что самые красивые усаженные трубки будут при усадке строительным феном. Источники нагрева с открытым пламенем стоит держать немного в стороне, с боку, чтобы минимизировать порчу внешнего вида трубки копотью и равномернее прогревать.
В промышленности, на конвейере, используют электрические и газовые тепловые тоннели, проходя через которые трубка усаживается на деталь за время прохождения ленты транспортера сквозь тепловую камеру.
Большого диаметра
Усаживание трубок большого диаметра, как и трубок с толстыми стенками, в полевых условиях осуществляется с использованием газовых горелок. Правила усаживания трубки такие же, но чтобы добиться равномерного нагрева большой поверхности требуется практика. Термоусадочные трубки большого диаметра обычно производятся в чёрном цвете и потеря внешнего вида в данном случае не имеет ключевого значения, в отличии от эксплуатационных характеристик.
С внутренним клеевым слоем
Трубки с внутренним клеевым слоем используют в первую очередь для герметизации места соединения проводов. Поэтому, для лучшей адгезии, имеет смысл проводить дополнительную обработку поверхности провода: обезжиривание и придать ей шероховатость. Обезжиривание поверхности производится при помощи растворителей. А сделать поверхность оболочки провода шероховатой лучше при помощи наждачной бумаги. Не рекомендуется использовать нож, так как через продольные борозды может проникнуть влага.
При усадке клеевой трубки следует двигаться от середины к краям. Хорошим индикатором полной усадки трубки с клеевым слоем является выступивший по краям трубки клей
После завершения усадки, особенно важно для данного типа трубки, дать трубке и клеевому слою полностью остыть. Клеевой слой имеет более низкую температуру плавления, чем температура усадки трубки
Герметизация соединений и жгутов проводки

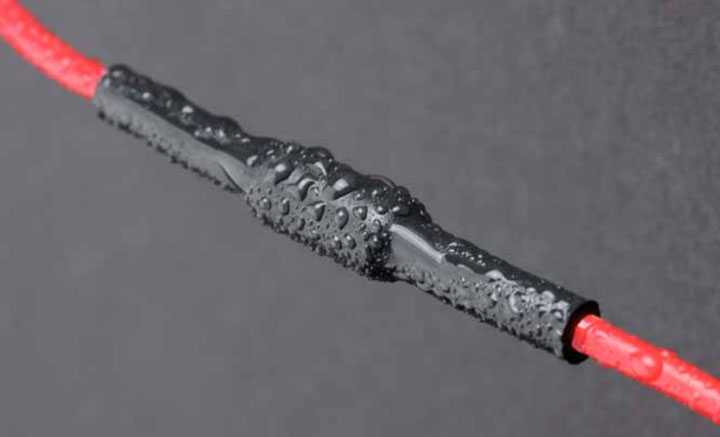

Если изолируемое соединение будет эксплуатироваться в условиях высокой влажности или прямого воздействия влаги, необходимо использовать термоусадочную трубку с внутренним клеевым слоем. Разные типы трубок, имеют разное количество клея.
Клеевой слой нанесённый на внутреннюю сторону трубки представляет собой разновидность термоплавкого клея. При комнатных температурах внутренний клеевой слой не липкий и не усложняет продевание провода сквозь трубку.
В процессе усадки, при нагреве, клеевой слой плавится, заполняя все полости внутри изолируемого участка. Вдобавок, клей приклеивает трубку к поверхности оболочки провода и металлу жил.
В качестве альтернативы термоусадочной трубке с клеем (или дополнения к ней), можно использовать сочетание термоусадочной трубки без клея и лент для продольной герметизации жгутов по краям усаживаемого отрезка термоусадочной трубки. Данный вариант, хотя и может быть экономически оправданным, но его реализация является более трудоёмким процессом.
Ленты для продольной герметизации жгутов проводки также применяют, когда жгут состоит из множества проводов внутреннего клеевого слоя трубки не достаточно.
Как правильно выбрать трубку для усадки?
Существует несколько правил, которыми обязуют руководствоваться специалисты при выборе изделия
Обратите внимание термоусадочная трубка должна иметь собственный ГОСТ, и это неотъемлемое качество в выборе. Приобретая защитную трубку следует учесть, что она должна быть немного большего диаметра, чем предмет, к которому будет применяться
Термоусадочная трубка используется для замены изоляции, для защиты от внешнего воздействия, изоляции и маркировки труб. Термоусадочная трубка является отличным способом для защиты электрических проводов и кабелей в агрессивной среде, например, вода, масло, кислота, а также защиты от влияния внешних отрицательных факторов окружающей среды. Термоусадочная трубка представляет собой альтернативу обычным методам изоляции и может использоваться в самых разных назначениях.
Какие существуют коэффициенты усадки трубки ТУТ?
Коэффициент усадки говорит о соотношении диаметра термоусадки на момент поставки и диаметра термоусадки в момент полной усадки после нагрева. Количественно, во сколько раз усаживается трубка. 2:1 – В этом случае термоусадочная трубка станет в два раза меньшей в диаметре от своего первоначального размера при нагреве. 3:1 или 4:1 – Термоусаживаемые трубки на момент поставки в три-четыре раза больше, соответственно, чем в состоянии полной усадки.Кстати, везде оговаривается момент полной усадки трубки, трубку лучше усаживать не до крайнего возможного размера, а максимум на 60%, если разговор идёт об усадке 2:1, и 40%, если 3:1. Это условие дает наилучший результат усадки.
Как правильно выбрать размер термоусаживаемых трубок?
Выбор правильного размера термоусадочной трубки зависит от точности Ваших измерений изолируемого материала. Используйте точные приборы для измерения наименьшего и наибольшего значения диаметров соединений кабеля, диаметров проводов, стальных труб, которые Вы намерены изолировать. Выбирайте термоусаживаемые трубки, которые на 20-30% процентов больше, чем самые большие значения Ваших измерений. Этой разницы достаточно для свободного натяжения на изолируемую поверхность. Также убедитесь в том, что термоусадочная трубка имеет достаточно высокий коэффициент усадки, для того, чтобы получить плотное обжатие и для самого малого диаметра, который Вы намерены изолировать. Наконец, при покупке термоусадки необходимо взять на 10% больше длины, потому что термоусадочная трубка при нагреве уменьшается не только в диаметре, но и в длину! Это качество называется «продольная усадка» и в зависимости от диаметра коэффициент продольной усадки увеличивается. А в случае нарезки, идёт ещё и дополнительный расход приблизительно 10% от длины на один стык.
На, что следует обратить внимание дополнительно?
Цвет
т.к. в некоторых случаях трубка необходима для маркировки и т.п.
На какое напряжение
т.к. есть до 1 кВт, на 10 кВт, 35 кВт.
С клеевым слоем или нет
т.к. клеевые трубки служат для качественной гидроизоляции, но они дороже.
В нарезке или в бухтах
т.к. различное применение и удобство монтажа.
Самозатухающая или нет
т.к. самозатухающая, как правило, служит для электроизоляции и является пожаробезопасной, но она дороже.
Где будет применяться –
т.к. иногда используют трубку не по прямому назначению
Некоторую интересную информацию можно посмотреть на видео.
–
Также он применяется для фиксации тонких деталей в сочетании с клеевым соединением в различных устройствах и механической защиты от внешних воздействий топливных и гидравлических систем в автомобилестроении. В этой статье мы расскажем, как пользоваться термоусадочной трубкой. Если вы не знаете, как определить , тогда вам следует прочесть соответствующую статью.
Правила монтажа
Рассмотрим пример соединения кабеля, состоящего из двух проводов 2,5 квадрата. Фактический диаметр одного провода с изоляцией 4 мм, диаметр кабеля 10 мм.
Сделать это можно достаточно просто – один провод вы делаете короче, второй – длиннее, со второй стороны кабеля наоборот. Длинный вы соединяете с коротким (соединение лучше всего делать клеммой или пропаивая скрутку), короткий с длинным. В итоге у вас получится два соединения, разведенные относительно друг друга на несколько сантиметров.
Вы уже знаете все нужное про виды термоусадочных трубок, поэтому сможете подобрать их самостоятельно. Перед скручиванием проводов вы надеваете на каждый кусок термоусадки. Учитывайте, что при нагревании она “усохнет” на 7-10 процентов. В нашем случае с проводами на 4 мм мы берем трубку с диаметром в 10 мм, на сам кабель надеваем 20-мм усадку. Сначала скручиваем два провода (соединяйте их по цветам, чтобы не запутаться, то есть коричневый с коричневым, синий с синим), затем сдвигаем термоусадку так, чтобы она закрыла соединение, и нагреваем ее зажигалкой до тех пор, пока она плотно обхватит провод. Повторяем операцию со вторым, а затем изолируем место соединения сверху последней толстой трубкой.
Прогрев рекомендуется делать или от середины к краям, или от одного края ко второму. Не нужно сначала “спаивать” два края, а затем греть центр — внутри скопится воздух, который не даст хорошо заизолировать кабель.
Трубка может принимать различную форму
Длину трубки следует выбирать так, чтобы создать изоляцию с каждой стороны от соединения на 30—50 мм. При этом учитывайте усадку на 10 процентов. Чем толще кабель, тем шире изоляция – наш 10 мм можно защитить на 5—7 см в каждую сторону.
Нагревая полимер, будьте благоразумны. Не нужно долго греть одно место — старайтесь водить зажигалкой по всей поверхности, равномерно прогревая ее. Когда полимер начнет сжиматься, разглаживайте его пальцами — он не будет обжигать кожу. Нужно исключить появление пузырьков воздуха под ПВХ. Если на кабель устанавливает термоусадка с клеем, то поверхность рекомендуется обезжирить и очистить от пыли. Работаете с материалом впервые – потренируйтесь на обрезках проводов. Вы поймете, как правильно греть, с какой стороны начинать усадку, как правильно разровнять ее.
Где используется
Основным назначением ТУТ, является изоляция проводов. Благодаря своим свойствам и простоте в применении, данный метод заменил использование простой изоленты. В наше время термоусадку можно приобрести в любом специализированном магазине.
Применение термоусадочной трубки
Свою известность ТУТ получила вследствие умения уменьшатся в диаметре при воздействии высокой температуры. Вместе с тем, несмотря на удобство в использовании, чтобы применить данное средство на практике нужно обладать необходимыми знаниями.
Производители данного изделия предоставили для потребителей широкий ассортимент данного товара. В продаже имеется большой выбор размеров и цветовых решений. Благодаря этому они служат еще для распознавания проводов по их назначению.
Для обозначения плюса и минуса в цепи постоянного тока используется красный и черный цвет. А для обозначения пятижильного кабеля коричневый, черный, белый выступают для маркировки фазных жил, соответственно синий – ноль, а желто-зеленый – заземление.
Использовать данный метод для маркирования проводов очень удобно, так как термоусадочную трубку не обязательно тянуть по всей длине кабеля, для обозначения достаточно небольшого кусочка. Настоящая маркировка прослужит долгое время – более двадцати лет, поскольку трубка не боится негативного воздействия внешней среды.
Подводя итог
Без сомнения, термоусадочная трубка – удобный и практичный материал для изоляции проводов и соединений, обеспечивающий надёжную защиту. Вкупе с тем, что работа с термоусадкой не требует особых навыков, можно с уверенностью сказать, что ТУТ является оптимальным вариантом для электромонтажа. При этом независимо, кто его будет выполнять – профессиональный электромонтёр или домашний мастер без опыта. А значит, популярность такого изоляционного материала будет расти.
Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Если в процессе прочтения у вас возникли какие-либо вопросы, их можно задать в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в кратчайшие сроки. Там же можно оставить свой отзыв или поделиться опытом использования ТУТ – такая информация может быть полезна начинающим домашним мастерам. Пишите, спрашивайте, общайтесь. А напоследок мы предлагаем вам посмотреть короткое, но весьма познавательное видео.
