▌Старая статья о аналоговом осциллографе

Рано или поздно любой начинающий электронщик, если не бросит свои эксперименты, то дорастет до схем, где нужно отслеживать не просто токи и напряжения, а работу схемы в динамике. Особенно это часто нужно в различных генераторах и импульсных устройствах. Вот тут без осциллографа делать нечего !

Страшный прибор, да? Куча ручек, каких то кнопочек, да еще экран и нифига не понятно что тут да зачем. Ничего, сейчас исправим. Сейчас я тебе расскажу как пользоваться осциллографом.

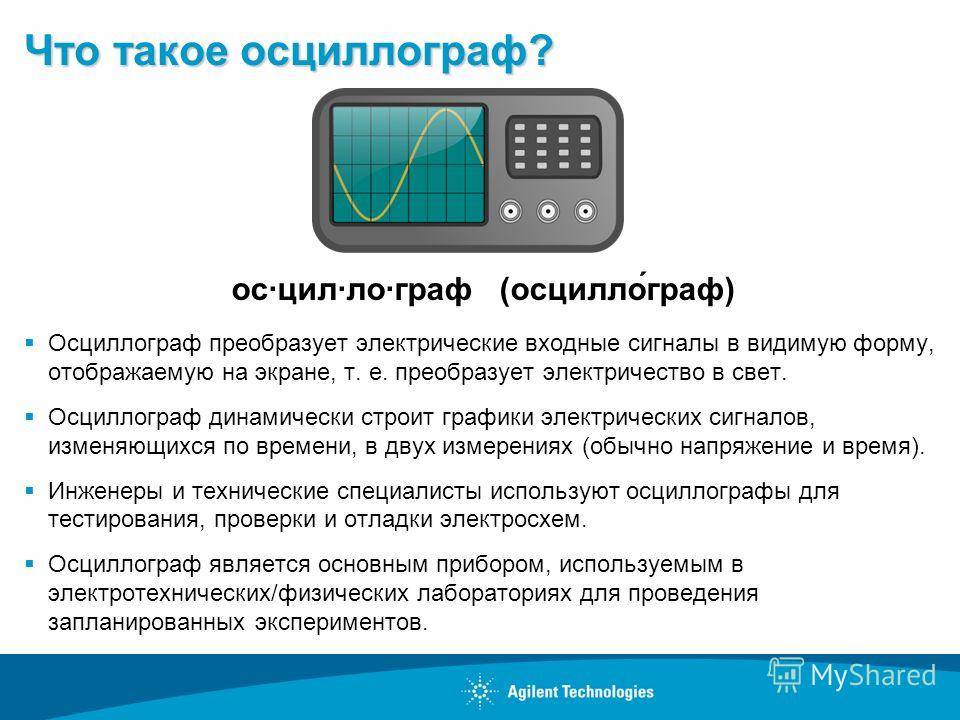

На самом деле тут все просто — осциллограф, грубо говоря, это всего лишь… вольтметр ! Только хитрый, способный показывать изменение формы замеряемого напряжения.

Как всегда, поясню на отвлеченном примере. Представь, что ты стоишь перед железной дорогой, а мимо тебя с бешеной скоростью мчится бесконечный поезд состоящий из совершенно одинаковых вагонов. Если просто на них стоять и смотреть, то ничего кроме размытой фигни ты не увидишь. А теперь ставим перед тобой стенку с окошком. И начинаем открывать окошко только тогда, когда очередной вагон будет в том же положении, что и предыдущий. Так как у нас вагоны все одинаковые, то тебе совершенно необязательно видеть один и тот же вагон. В результате картинки разных, но идентичных вагонов будут выскакивать перед твоими глазами в одном и том же положении, а значит картинка как бы остановится. Главное это синхронизировать открытие окошка со скоростью поезда, чтобы при открытии положение вагона не менялось. Если скорость не совпадет, то вагоны будут «двигаться» либо вперед, либо назад со скоростью, зависящую от степени рассинхронизации.

Устройство осциллографа

Основной элемент прибора — экран, разделённый на клетки. На него выводится визуализация электрического колебания. Масштаб клеток задаётся регулировками на корпусе осциллографа. Вертикальные клетки показывают напряжение подаваемого сигнала, а горизонтальные замеряют время. Градация клеток как по напряжению, так и по времени выставляется регуляторами на корпусе. Зная время одного импульса сигнала несложно рассчитать его частоту.

Усилитель сигнала

Прибор оснащён регулятором усиления электрического сигнала. По сути, функция изменяет масштабирование синусоиды на экране. Например, по вертикали экран размечен на 10 клеток, и предел усиления установлен на 1 вольт на клетку. В этом случае импульс напряжением в двадцать вольт будет не виден на экране. Нужно установить параметр усиления на большее количество вольт, отображаемое в одной клетке. Точно так же при низком напряжении увеличением усиления добиваются отчётливой визуализации осциллограммы.

Развёртка и её регулировка

Принцип настройки осциллографа по параметру развёртки идентичен настройке усиления, только производится она по горизонтальной оси. Клетки соответствуют миллисекундам. Изменяя их количество, соответствующее одной клетке, получаем нужное отображение синусоиды в необходимом масштабе. При необходимости изучить малый отрезок сигнала, значение развёртки уменьшают. Для изучения частотности и типа электронного импульса, оценки цикличности и других характеристик значение увеличивают.

Блок синхронизации

Синусоида графика прорисовывается на экране слева направо, до его окончания. Далее, прорисовка повторяется. Скорость построения графика высока и приводит к «бегущей» прорисовке или вообще к непонятной кривой. Это происходит по причине наслоения нового изображения на старый график с однозначным смещением. Регулировкой синхронизации осуществляется включение развёртки при достижении входным сигналом установленных значений.

Например, установив значение синхронизации в ноль вольт, при обработке синусоиды сигнала отображение начнётся после достижения напряжения на входе заданного показателя, а завершится в конце экрана. Потом визуализация начнётся с очередного нулевого показателя, и цикл будет повторяться. В результате становится видна стабильная картина, и все скачки сигнала становятся наглядно видны. Простейший блок синхронизации оснащён двумя настройками:

• Регулятор «Фронт» — позволяет установить напряжение старта. Если, допустим, установить ноль, то прорисовка начнётся, когда синусоида будет падать до значения ноль.
• Регулятор «Спад» — При установленном на ноль регуляторе прорисовка стартует, когда синусоида будет подниматься до значения ноль снизу.

В сложных моделях осциллографов существуют ещё ряд настроек синхронизации для более специфических измерений.

Блок питания

Служит для подачи необходимого напряжения на электронные схемы самого осциллографа от сети 220 вольт.

Прибор может быть оснащён одним или несколькими сигнальными входами. Это зависит от модели. Несколько выходов необходимы для замера анализа и сравнения сразу нескольких электрических сигналов. Простейший осциллограф оснащён лишь одним сигнальным выходом и щупом заземления. Если к входу прибора ничего не подключено, то на экране посередине моделируется горизонтальная линия, называемая нулевой прямой. Если, к примеру, подключить сигнальный щуп к плюсу батарейки, а заземление к минусу, прямая линия подскочит вверх на количество клеток, соответствующее напряжению по шкале градации, выставленной на корпусе прибора. Поменяв щупы местами, линия опустится на то же количество клеток.

Как подключить импортный осциллограф

Нужно внимательно ознакомиться с руководством пользователя, подготовить рабочее место для прибора, качественно его заземлить.

Важно! Заземление гарантирует, что при работе на корпусе не будет опасного статического заряда, коснувшись которого рукой можно получить удар. Далее нужно определить точки для снятия сигнала, нулевую магистраль, посредством щупа произвести их коммутацию с аттенюатором (при неизвестных уровнях сигнала выставить максимальную амплитуду). Включить прибор, дать ему прогреться, выставить необходимые режимы и произвести замеры

Снять показания, замеры повторить несколько раз

Включить прибор, дать ему прогреться, выставить необходимые режимы и произвести замеры. Снять показания, замеры повторить несколько раз

Далее нужно определить точки для снятия сигнала, нулевую магистраль, посредством щупа произвести их коммутацию с аттенюатором (при неизвестных уровнях сигнала выставить максимальную амплитуду). Включить прибор, дать ему прогреться, выставить необходимые режимы и произвести замеры. Снять показания, замеры повторить несколько раз.

Вход канала осциллографа

На передней панели имеется масштаб в вертикальной плоскости – он определяется при помощи регулятора чувствительности того канала, по которому происходит измерение. Существует возможность сменить масштаб не плавно, а ступенчато, при помощи переключателя. Какие задать значения можно с его помощью, смотрите на корпусе рядом с ним. На одной оси с этим переключателем находится регулятор для плавной корректировки (вот как пользоваться осциллографом С1-73 и аналогичными моделями).

На передней панели можно найти ручку с изображением двунаправленной стрелки. Если вращать ее, то график этого канала начнет перемещаться в вертикальной плоскости (вниз-вверх)

Обратите внимание на то, что возле этой ручки имеется графическое обозначение, которое показывает, в какую сторону необходимо ее вращать, чтобы изменить значение множителя в меньшую или большую сторону. Органы управления обоих каналов одинаковые. Кроме того, на передней панели имеются ручки регулировки контрастности, яркости, синхронизации

Стоит отметить, что цифровой карманный осциллограф (как пользоваться девайсом, мы рассматриваем) также имеет ряд настроек отображения графиков

Кроме того, на передней панели имеются ручки регулировки контрастности, яркости, синхронизации. Стоит отметить, что цифровой карманный осциллограф (как пользоваться девайсом, мы рассматриваем) также имеет ряд настроек отображения графиков.

Техническое обслуживание и уход за осциллографом

1. Очистка экрана: Периодически следует очищать экран осциллографа от пыли и загрязнений. Для этого можно использовать мягкую тряпку или специальные средства для чистки экранов.
2. Проверка калибровки: Рекомендуется периодически проверять калибровку осциллографа с помощью эталонной сигнал-генератора.
3. Проверка и замена пробников: Регулярно проверяйте состояние пробников и при необходимости заменяйте их. Высококачественные пробники обеспечивают точные измерения.
4. Устранение неполадок: Если осциллограф перестал работать корректно или появились неполадки, требуется обратиться к специалисту для диагностики и ремонта.
5. Сохранение в правильном месте: Храните осциллограф в сухих и чистых условиях, чтобы предотвратить попадание пыли и влаги.

Более подробную информацию о техническом обслуживании и уходе за осциллографом можно найти в руководстве пользователя, предоставленном производителем.

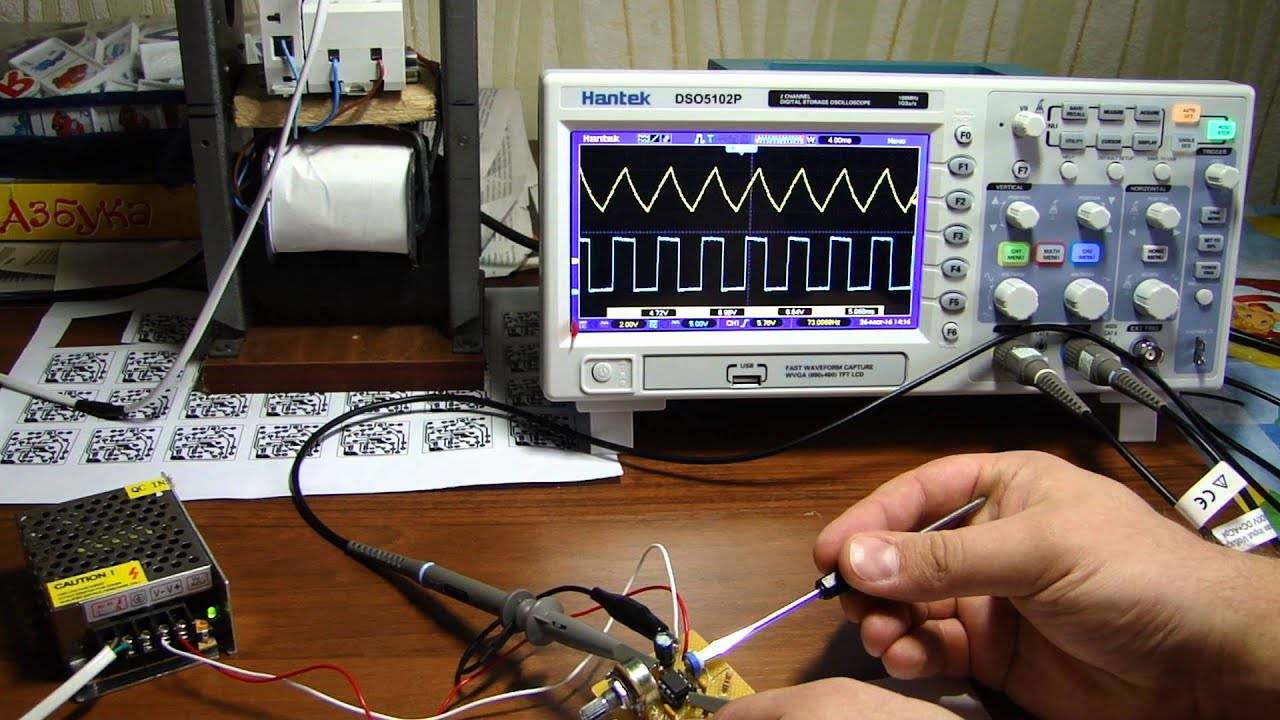

Как правильно пользоваться осциллографом

После того, как стало понятны устройство и виды, нужно понять, как пользоваться осциллографом.

Начать стоит с калибровки. Для этого предусмотрены выходы встроенного калибратора, в котором значения частоты и напряжения строго фиксированы. Изображение на экране подгоняют под норму, регулируя чувствительность и частоту. Следует помнить, что щупы у этого устройства имеют два выхода, один из которых подключается к массе – общей точке всей электросхемы.

Далее на входном аттенюаторе нужно выставить уровень напряжения измеряемого сигнала. Если оно неизвестно, то устанавливается максимальное положение. Обычно – 100В на одно деление экрана. Переключениями аттенюатора нужно добиться, чтобы картинка заняла большую часть экрана.

Следующий шаг – выставить нужный режим синхронизации и частоту задающего генератора. Значения длительности периода колебаний установлены на регуляторе частот. Например, переключатель установлен на 20 мс/дел. Это обозначает, что период колебаний, длящийся 20мс, уложится в одно деление на координатной сетке. Частота будет равна 50Гц.

Регулируя уровень и синхронизацию, нужно добиться неподвижности изображения.

Чтобы произвести измерения, нужно следовать алгоритму:

1. Определить уровень сигнала. То есть посчитать, сколько делений по вертикали занимает изображение.
2. Число, полученное в первом шаге, нужно умножить на значение аттенюатора.
3. Определить длительность сигнала. То есть посчитать, сколько делений по горизонтали занимает изображение.
4. Умножить число, полученное в третьем шаге, на значение регулятора длительности.
5. Частоту нужно определить по формуле F=1/T, где F – это частота, а T – период колебания (наименьший промежуток времени, за который происходит колебание).

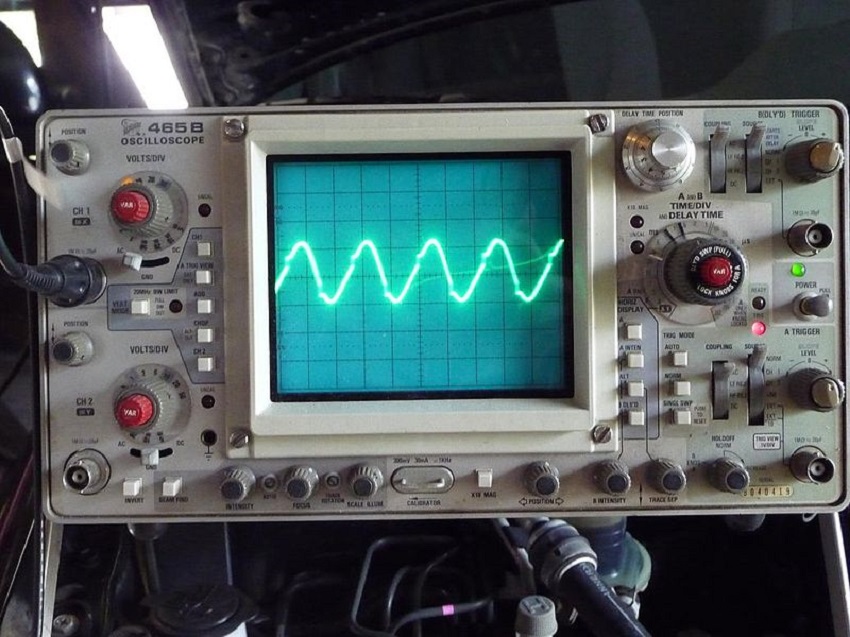

Органы управления на передней панели

Как правило, для управления осциллографом используются регуляторы и клавиши на передней панели. В дополнение к органам управления на передней панели многие современные высокопроизводительные осциллографы теперь оснащаются операционными системами, в результате чего они ведут себя как компьютеры. Вы можете подключить к осциллографу мышь и клавиатуру и использовать их для настройки органов управления с помощью выпадающих меню и кнопок на дисплее. Кроме того, некоторые осциллографы имеют сенсорные экраны, поэтому для доступа к меню вы можете использовать стилус или прикосновение пальцами.

Перед началом измерений…

Когда вы приступаете к работе с осциллографом, прежде всего проверьте, что используемый входной канал включен. Для установки осциллографа в исходное состояние по умолчанию нажмите клавишу (Настройки по умолчанию), если она есть. Затем, при ее наличии, нажмите клавишу (Автоматическое масштабирование). Это позволяет автоматически настроить вертикальный и горизонтальный масштаб, так, чтобы сигнал отображался на дисплее наилучшим образом. Эти настройки могут рассматриваться в качестве отправной точки, и в них затем можно вносить необходимые изменения. Если сигнал вдруг будет потерян, или возникнут проблемы с отображением сигнала, рекомендуется повторить эти шаги. Передние панели большинства осциллографов включают, по крайней мере, четыре основных блока: органы управления системами вертикального и горизонтального отклонения, органы управления системой запуска и органы управления входными каналами.

Органы управления системой вертикального отклонения

Органы управления системой вертикального отклонения осциллографа обычно объединяются в блок, который обозначен как «Vertical». Эти элементы позволяют настраивать параметры отображения сигнала по вертикальной оси дисплея. Так, например, среди них есть регуляторы, с помощью которых задается число вольт на деление (коэффициент отклонения) по оси Y сетки экрана. Вы можете растягивать осциллограмму по вертикали, уменьшая значение коэффициента отклонения, или, наоборот, сжимать ее, увеличивая эту величину. Кроме того, в блок «Vertical» входят органы управления положением (смещением) сигнала по вертикали. Эти регуляторы позволяют просто перемещать всю осциллограмму вверх или вниз по дисплею. На рисунке 7 показан блок органов управления системой вертикального отклонения осциллографа Keysight серии InfiniiVision 2000 Х.

Рис. 8. Блок органов управления системой вертикального отклонения осциллографа Keysight серии InfiniiVision 2000 X

Органы управления системой горизонтального отклонения

Органы управления системой горизонтального отклонения на передней панели осциллографа обычно объединяются в блок, который обозначен как «Horizontal». Эти органы управления обеспечивают настройку горизонтального масштаба осциллограммы. Один из элементов этого блока позволяет задавать масштаб по оси X — число секунд на деление (или коэффициент развертки). Уменьшая величину коэффициента развертки, вы можете уменьшить интервал времени, отображаемый на экране. Еще один регулятор этого блока предназначен для управления положением (смещением) осциллограммы по горизонтали. Он позволяет перемещать осциллограмму по экрану слева направо и наоборот точно в нужное положение. На рисунке 9 показан блок органов управления системой горизонтального отклонения осциллографа Keysight серии InfiniiVision 2000 Х.

Рис. 9. Блок органов управления системой горизонтального отклонения осциллографа  Keysight серии InfiniiVision 2000 X

Развертка

Движение луча ЭЛТ по горизонтальной оси при отсутствии исследуемого сигнала на информационных входах называется разверткой, при подаче он будет развернут на временном интервале.

Принцип работы регулятора развертки

Развертка создается с помощью генератора, работа которого зависит от выбранного режима внутренней или внешней синхронизации. Внутренняя – частота задается вручную или синхронизируется с питающей сетью, внешняя – запуск генератора от входного импульса, различают запуск по фронту, спаду или от стороннего источника. Регулятор развертки служит для увеличения/уменьшения периода отображения сигнала.

Блок управления параметрами синхронизации

Позволяет установить значение напряжения исследуемого сигнала и момент (фронт/спад), когда следует запускать генератор

Правильная регулировка позволит добиться стабильного изображения, что важно для снятия данных

Совет. От устойчивости картинки зависит погрешность измерения – она должна быть качественной.

• Cisc и risc процессоры кратко



• Дакарские рамки действий кратко



• Когда пушкин заинтересовался событиями пугачевского бунта кратко



• Итальянская улица в санкт петербурге история кратко



• Складывание биполярного сосуществования кратко

Разновидности приборов

Прежде чем окончательно выбрать осциллограф, необходимо знать, на какие виды он делится. По принципу отражения сигналов осциллограф делится на цифровой и аналоговый.

Цифровой

С его помощью проводится статическая и математическая обработка данных, которые получаются в результате снятия показаний. Также, если выбрать цифровой осциллограф, есть возможность обнаруживать импульсные помехи и сохранять в памяти прибора до 10 000 осциллограмм. Полученные результаты отображаются на ЖК-дисплее.

Выбор настроек осуществляется автоматически, так как прибор обладает функциями калибровки и диагностики. Погрешности у изделия минимальные, благодаря чему данные получаются высокого качества. Такой осциллограф незаменим при необходимости получить точную диагностику оборудования или автомобиля.

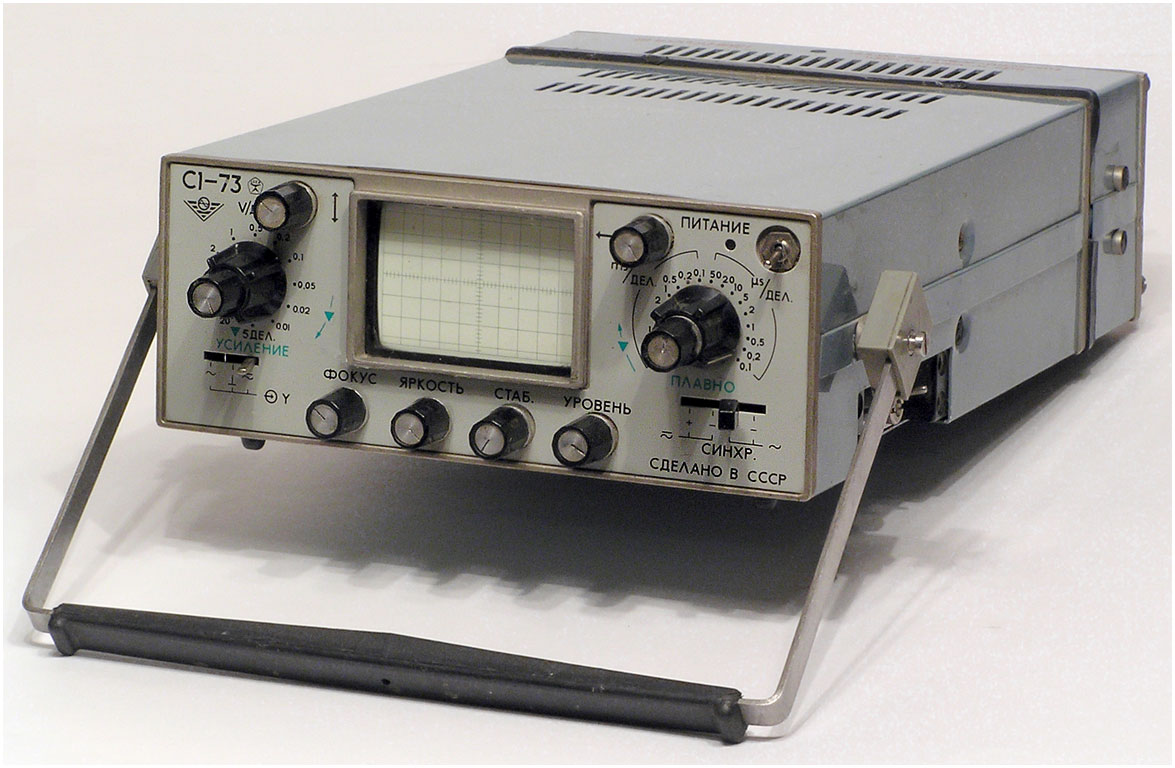

Аналоговый

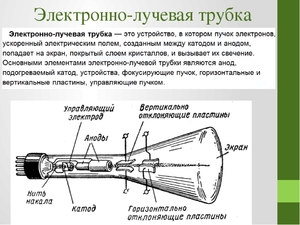

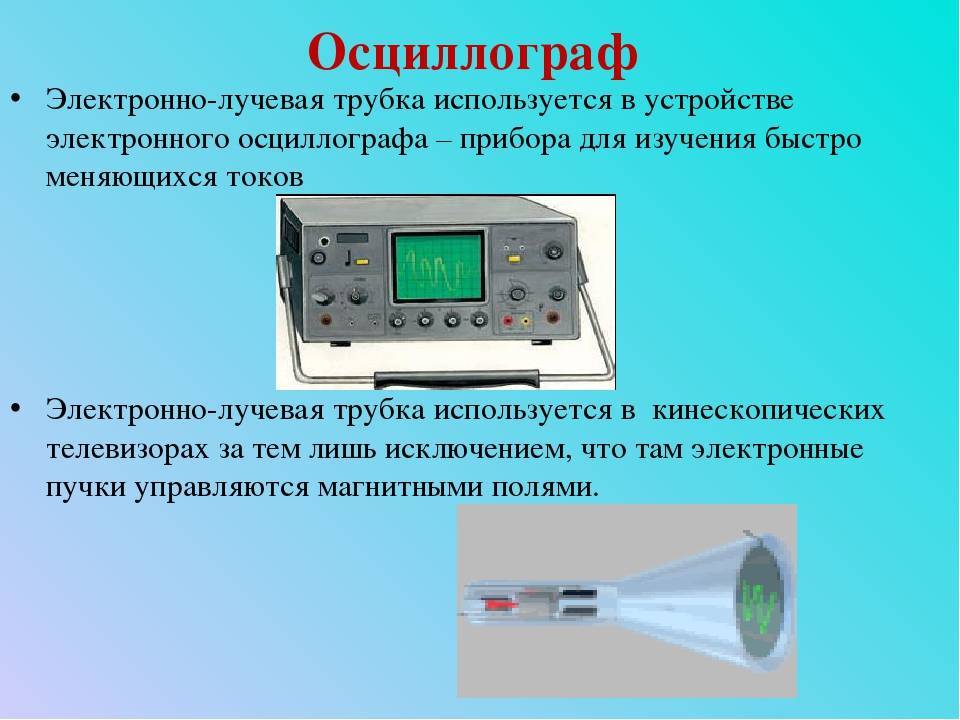

Это самая простая конструкция. В ее состав входит электронно-лучевая трубка, которая реагирует на электростатические отклонения. Показания снимаются в настоящем времени, благодаря чему при обработке процессором сигнала, искажения невозможны.

Выбрать аналоговый осциллограф – означает получить надежность и безотказность в работе, так как изображение на дисплее от проходящих показателей не отстает. Также они отличаются невысокой ценой и хорошей ремонтопригодностью. Но прежде чем подобрать такой вариант, следует помнить и о его недостатках: при поучении сигналов высокой частоты, экран может моргать, незначительные возможности по обработке сигнала и относительно диапазона измерений. Такое устройство широко применяется в сервисных мастерских радио- и телеаппаратуры. Из-за этого он еще получил название сервисный осциллограф.

Также рекомендуем просмотреть видео, в которых предоставлены советы экспертов по выбору осциллографа, а также независимый рейтинг из 10 лучших моделей:

Это и все, что мы хотели рассказать вам о том, как выбрать осциллограф для дома и работы. Надеемся, предоставленные нами советы были для вас полезными!

Рекомендуем также прочитать:

• Как пользоваться осциллографом
• Как выбрать мультиметр для дома
• Как сделать паяльник своими руками

Что измеряет осциллограф

Для полноценной диагностики электронного устройства применяется Oscilloscope.

При помощи осциллографа можно измерить следующие параметры:

1. Максимальную амплитуду любого сигнала
2. Посмотреть эпюру напряжения и тока
3. Измерить частоту сигнала
4. Просмотреть фазу сигнала
5. Измерить постоянное напряжение

Амплитуда сигнала есть максимальное значение которое выдается генератором при его работе. Если производить измерения мультиметром, то мы видим действующее значение тока или напряжения. Что зачастую бывает не достаточно при проектировании или ремонте электронных устройств. Поэтому в данном случае целесообразно применить мультиметр который измеряет максимальные амплитудные значения. Часто для этих целей применяется осциллограф. Например при рассмотрении синусоидального напряжения электрической сети через понижающий трансформатор на выходе без сглаживающего конденсатора фильтра.

Амплитуда сигнала

Эпюра напряжения или тока – это осциллограмма, то есть изображение на экране осциллографа, поданного на вход прибора любого исследуемого электрического сигнала. Измерения можно проводить в любой интересующей нас контрольной точке и сравнить ее с данными производителя.

Эпюра синусоидального напряжения сети

Частота сигнала – значение исследуемого сигнала во временном диапазоне по оси Х осциллографа. Так как данный сигнал измеряется по времени (сек, миллисекунд, микросекунд), то частота величина обратная времени. Поэтому для нахождения частоты необходимо применить формулу:

f = 1/T

где f – частота, в Гц (Hz)

T – время, в сек (S)

Частота сигнала формы Меандр

Фаза сигнала – измеряется при помощи двух каналов. На один вход подается один исследуемый сигнал, на второй вход подается другой сигнал на этой же частоте. Сдвиг сигналов на экране прибора по времени и есть фаза.

Измерение постоянного напряжения. При помощи прибора можно измерять не только амплитудное переменное значение, но и постоянную составляющую напряжения.

Осциллограф без сигнала на входе

Измерение напряжение источника постоянного тока. На фото заметно поднятие горизонтальной полосы вверх относительно первоначального значения. Согласно координационной сетки Вольт/деление по оси Y можно рассчитать фактическое напряжение на выходе источника питания

Измерение постоянного напряжения

Как выбрать устройство: критерии

При выборе осциллографа первым критерием является целевое назначение. Нет смысла покупать дорогой прибор и переплачивать за опции, которые не нужны в работе. Так, для домашнего использования подойдут универсальные модели.

Количество каналов

Самая «продвинутая» модель — та, у которой максимальное число каналов. Различают осциллографы:

• одноканальные;
• простые (2–4 канала);
• специализированные (до 16).

При этом не всегда количество каналов влияет на достоверность измерений. Необходимо учитывать, что:

1. Двухканального осциллографа достаточно для измерения и анализа временных характеристик сигналов, которые поступают с аналоговых устройств.
2. Прибор из 8–16 каналов позволяет отлаживать цифровую систему параллельного экспорта данных.
3. Дополнительные каналы с РЧ-выходом предназначены для устройств, которые работают на высокой частоте.
4. Изолированные нужны для работы с гальванической развязкой.

Тип питания

Приборы с аккумулятором удобно брать с собой. Они незаменимы, если нет возможности подключиться к сети. В остальных случаях лучше брать осциллограф, который работает от электричества.

Частота дискретизации

Характеристика определяет рабочую способность прибора фиксировать и отображать изменения, которые происходят в электрическом сигнале. Параметр важен для измерения однократных и переходных процессов. С увеличением частоты дискретизации усиливается качество сигнала.

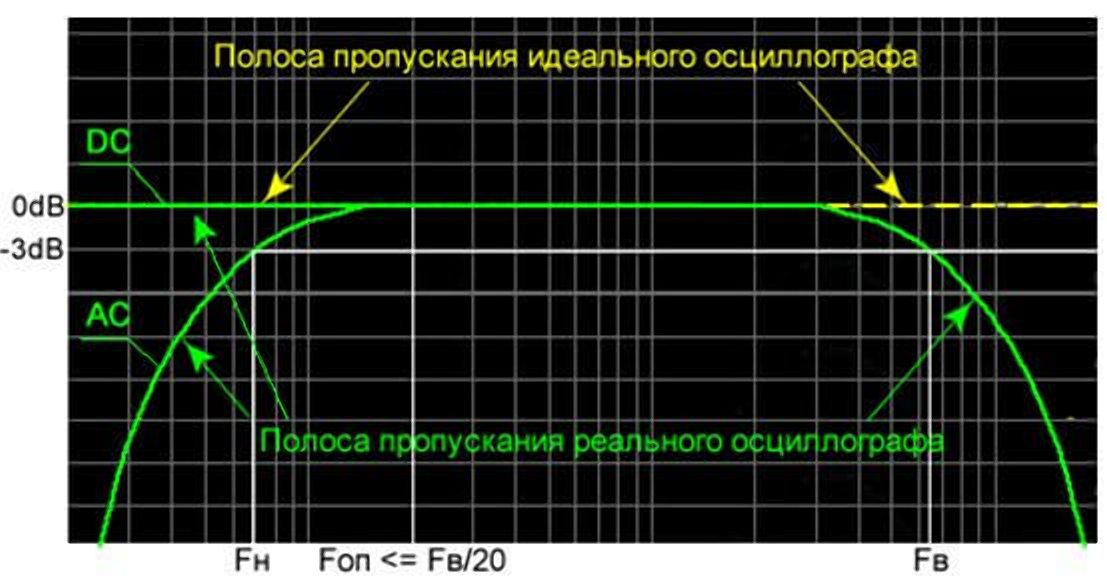

Полоса пропускания

Параметр влияет на диапазон сигналов. У цифровых моделей есть возможность настроить полосу, которая работает с высшими гармониками.

Для определения частоты пропускания применяют правило «пятикратного превышения» максимального значения полосы сигнала. Если ее будет недостаточно, составляющие сигнала невозможно определить — исказится амплитуда. Результат — увеличение погрешности измерения.

Некоторые производители дают возможность увеличивать полосу пропускания. Для этого потребуется приобрести ключ и ввести его в специальное поле.

Глубина памяти

Узнать значение глубины памяти поможет простой расчет: произведение времени, отображаемого на экране, на дискретизацию.

Топ-5 самых лучших цифровых осциллографов 2022 года

При выборе осциллографа китайского или американского производства рекомендуется обратить внимание на несколько моделей с хорошими отзывами. При доступной стоимости они обладают неплохим функционалом

DSO 138 Mini

Одноканальный прибор с полосой пропускания 200 кГц оснащен экраном, на который выводятся точные данные измерений. Подключается к компьютеру по USB, позволяет вручную настраивать горизонтальную и вертикальную чувствительность. Дисплей оснащен подсветкой с регулировкой яркости.

Выбрать USB осциллограф DSO 138 Mini можно от 2400 рублей Плюсы

• компактный;
• можно настраивать чувствительность;
• недорогой.

Минусы

• мало каналов;
• нет корпуса.

Мне нравится1Не нравится1

Fnirsi 5012H

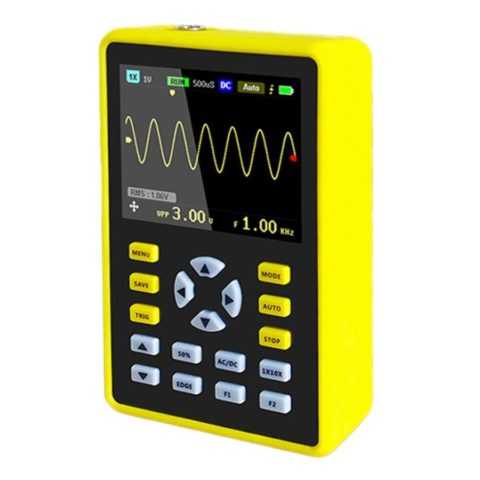

Одноканальный компактный осциллограф оснащен информативным дисплеем и емким аккумулятором. Управление осуществляется через кнопочную панель, в комплекте предусмотрен кабель USB. Модель способна отражать сигналы синусоидального типа в диапазоне 60-70 МГц.

Цена Fnirsi 5012H стартует от 7500 рублей Плюсы

• кейс и щуп в комплекте;
• есть силиконовый чехол для защиты от влажности;
• контрастное изображение.

Минусы

• нет дополнительных каналов;
• высокая цена.

Мне нравится1Не нравится1

Мегеон 15001

Один из лучших осциллографов для авто с экраном 2,8 дюйма сохраняет осциллограммы во встроенной памяти и позволяет переносить их на компьютер через шнур USB. Поддерживает четыре режима, настройку по основным параметрам и автоматическую развертку по вертикали и горизонтали.

Выбрать Мегеон 15001 можно от 14500 рублей Плюсы

• небольшая масса;
• емкие аккумуляторы;
• контрастный экран.

Минусы

• нет кейса в комплекте;
• дорого стоит.

Мне нравится1Не нравится1

Rigol DS1102Z-E

Стационарный осциллограф с двумя каналами выводит данные на дисплей с диагональю 7 дюймов. Подключается к ПК через кабель USB. В комплекте с моделью поставляются два щупа. Прибор способен захватывать до 30000 осциллограмм в секунду.

Купить стационарный осциллограф Rigol можно от 7400 рублей Плюсы

• есть интерфейсы AUX и LAN;
• компактность;
• расширенная синхронизация.

Минусы

• цена выше среднего;
• неудобно использовать для выездной работы.

Мне нравится1Не нравится1

KKMOON KKM828

Портативный USB прибор с цветным дисплеем поддерживает функции мультиметра. Позволяет замерять сопротивление и постоянное и переменное напряжение, тестировать диоды на проводимость. Обладает пропускной способностью 1 МГц при скорости выборки 2,5 МВ за секунду.

Выбрать KKMOON можно от 3500 рублей Плюсы

• контрастный экран;
• можно использовать как мультиметр;
• качественная сборка.

Минусы

• нет восполняемого аккумулятора;
• отсутствует плавная настройка деления напряжения.

Мне нравится1Не нравится1

Осциллограф: преимущества и недостатки использования

Осциллограф – это электронный прибор, используемый в различных областях науки и техники для измерения и анализа электрических сигналов. У осциллографа есть ряд преимуществ и недостатков, которые следует учитывать при его использовании.

Преимущества использования осциллографа:

• Визуализация сигналов: Основным преимуществом осциллографа является его способность визуализировать электрические сигналы в виде графиков, что позволяет быстро и точно оценить их параметры и форму.
• Измерение параметров сигналов: Осциллограф позволяет измерять основные параметры электрических сигналов, такие как амплитуда, частота, период, фаза и длительность импульсов.
• Анализ временных зависимостей: С помощью осциллографа можно анализировать временные зависимости сигналов, идентифицировать помехи, сравнивать различные сигналы и следить за их изменениями во времени.
• Отображение нескольких сигналов одновременно: Многоканальные осциллографы позволяют отображать на одном экране несколько сигналов, что упрощает сравнение и анализ их взаимодействия.
• Удобство использования: Благодаря удобному интерфейсу и различным режимам работы, осциллографы обеспечивают пользователям простоту и удобство в работе.

Недостатки использования осциллографа:

• Ограниченная память: Некоторые типы осциллографов имеют ограниченную память для записи сигналов, что может ограничить время наблюдения или требовать дополнительных технических решений для продолжительного мониторинга.
• Ограниченная пропускная способность: У некоторых типов осциллографов может быть ограниченная пропускная способность, что может затруднять анализ быстроменяющихся сигналов.
• Высокая цена и сложность использования: Некоторые осциллографы могут быть дорогими и сложными в использовании, особенно для непрофессиональных пользователей или начинающих специалистов.
• Ограниченный диапазон измерения: Некоторые осциллографы имеют ограниченный диапазон измерения, что может быть неудобным при работе с сигналами высокой амплитуды или частоты.
• Зависимость от электрической сети: Осциллографы могут требовать подключения к электрической сети, что ограничивает мобильность и использование на открытом воздухе.

В целом, несмотря на некоторые ограничения, осциллографы являются важным инструментом для измерения, анализа и визуализации электрических сигналов, и широко применяются в различных сферах: от науки и исследований до инженерии и производства.

Классификация и виды

По принципу действия различают осциллографы специализированные и универсальные. В первом случае они разрабатываются под определенный вид техники. Так, существуют приборы для медицины, телевидения, радиоэлектроники.

Универсальные приборы могут быть моноблочными и со сменными блоками. В первом случае осциллографы используются для исследования:

• низкочастотных процессов;
• импульсных сигналов;
• правильности показаний приборов радиоэлектроники.

Устройства со сменными блоками отличаются многофункциональностью. Увеличивается количество опций, расширяется сфера диагностики приборов осциллографом.
