Как подключить выключатель с одной клавишей: правила и схемы подсоединения

Полезные советы при подключении:

1. Внимательно изучите инструкцию к вашей модели выключателя с одной клавишей. Она содержит подробные схемы подключения и указания по расположению проводов.

2. Убедитесь, что у вас есть все необходимые инструменты для проведения работ: отвертки, пассатижи, кусачки, клеммные колодки и т.д.

3. Перед приступлением к работе отключите электрическое питание в помещении, где будете проводить подключение.

4. Прежде чем начать подключение, проверьте состояние проводов и розеток. Убедитесь, что они находятся в исправном состоянии и не имеют повреждений.

5. При подключении выключателя с одной клавишей не допускайте перекрестного подключения проводов – разводите их в соответствии с инструкцией и схемой подключения.

6

Обратите внимание на правильную изоляцию проводов. Убедитесь, что они надежно закреплены в колодках и изолированы, чтобы исключить возможность короткого замыкания

7. Если у вас возникли сомнения или неуверенность в своих силах, лучше обратиться к профессионалам – электрикам, которые подключат выключатель с одной клавишей качественно и безопасно.

Проверка электропроводки перед подключением:

Перед подключением выключателя с одной клавишей необходимо провести проверку электропроводки в помещении, чтобы убедиться в его исправности и отсутствии возможных проблем.

Первым шагом следует проверить наличие напряжения в сети. Для этого можно использовать вилочный тестер или мультиметр. Подключите прибор к розетке и убедитесь, что показания соответствуют номинальному напряжению вашей сети.

Далее необходимо проверить работоспособность всех розеток и выключателей в помещении. Проверьте каждую розетку отдельно, включая их и проверяя работоспособность подключаемого к ним оборудования. Также проверьте работу выключателей, включая их и убеждаясь, что свет в комнате включается и выключается при нажатии на выключатель.

Если в ходе проверки были обнаружены проблемы, такие как неработающие розетки или выключатели, неправильное подключение проводов или нестабильное напряжение, необходимо обратиться к квалифицированному электрику для проведения необходимых ремонтных работ.

Также рекомендуется проверить наличие заземления в помещении

Заземление является важной составляющей электробезопасности и его отсутствие может представлять опасность. Для этого можно воспользоваться заземлительным тестером или проконсультироваться с электриком

Подключение выключателя:

При подключении выключателя с одной клавишей к электрической схеме необходимо следовать определенной последовательности действий. Во-первых, необходимо убедиться, что схема отключена от электрического питания.

Затем следует определить место, где будет размещаться выключатель. Обычно он устанавливается на уровне плеч взрослого человека и находится в удобном месте для использования.

Далее необходимо подготовить провода для подключения выключателя. В схеме присутствуют три провода — фазовый, нулевой и провод для подключения потребителя. Фазовый провод обычно обозначен красным цветом, нулевой — синим, а провод для подключения потребителя — чёрным или коричневым.

После этого провода необходимо подсоединить к соответствующим контактам выключателя. Фазовый провод подключается к контакту «F», нулевой — к контакту «N», а провод для подключения потребителя — к контакту «C».

Важно убедиться в правильности подключения проводов и их надежной фиксации. Если возникают сомнения, можно воспользоваться схемой подключения, которая обычно предоставляется производителем выключателя

После подсоединения проводов необходимо закрыть корпус выключателя и проверить его работоспособность. Для этого можно подключить схему обратно к электрическому питанию и проверить, что выключатель правильно контролирует подключенное устройство.

В случае неправильной работы выключателя или возникновения других проблем следует обратиться к специалисту для консультации или ремонта. Не рекомендуется самостоятельно вносить изменения в электрическую схему без необходимых знаний и навыков.

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

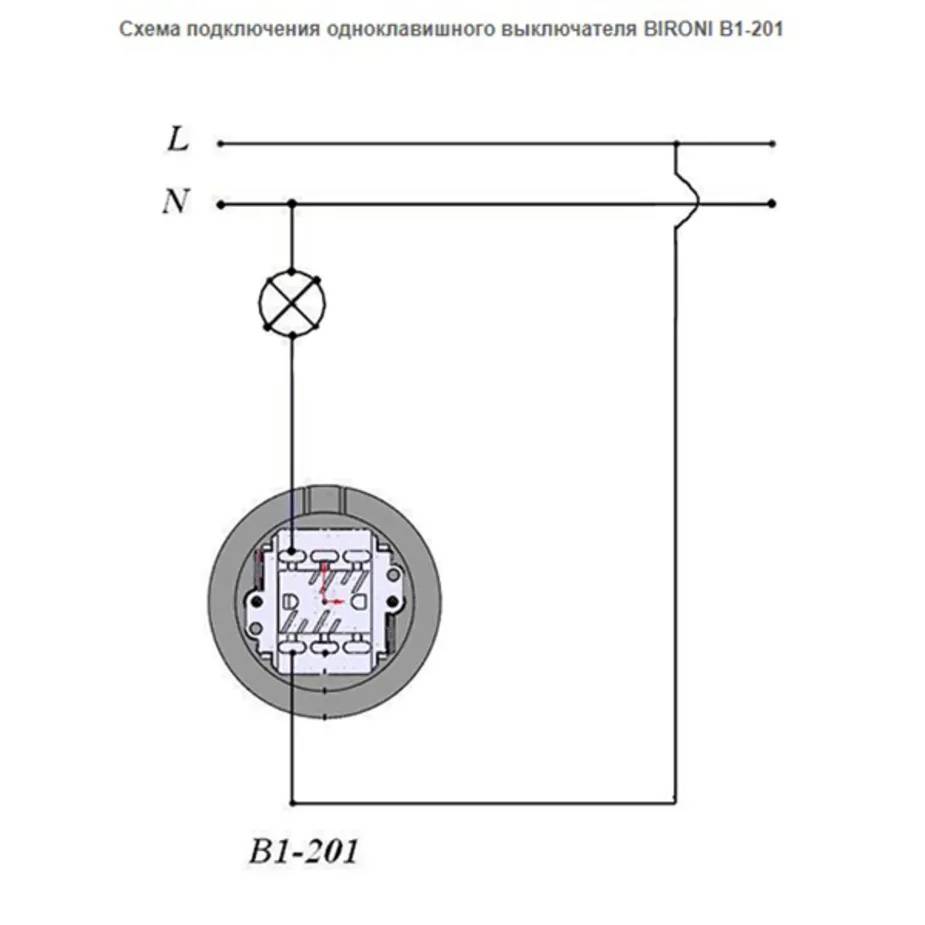

Одноклавишный прибор

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

  1. Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
  2. Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
  3. Фазу переключателя соедините с фазой электрического щитка.
  4. Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
  5. Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

  1. Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
  2. Фазу электрощита подключите к общему контакту выключателя.
  3. Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
  4. В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

Особенности подключения одноклавишных выключателей света с дистанционным управлением

За основу рассмотрения современной конструкции взята модель продукции Sonoff. Это уже третья по счету модификация рассматриваемой электрической схемы.

После приобретения выключатель Сонофф удачно вписался в интерьер спальни, а основные этапы монтажа и трудности, с которыми пришлось столкнуться, описываю ниже.

Что изменилось в электрической схеме модуля и как проще подвести провода: личный опыт

В прилагаемой инструкции сразу указывается необходимость подключения в схему такого одноклавишного выключателя рабочего нуля. Он необходим для работы встроенного управляющего модуля.

Однако действующая проводка в квартире проложена еще в советское время. Естественно, что в подрозетник приходят только два фазных провода. Других концов нет, а это требует выполнения дополнительных работ.

Трудности начались сразу с определения мест расположения скрытых электрических точек и трассы прохождения проводки. Исходными данными послужило расположение светильника на центральной части потолка и старого выключателя в углу у входной двери.

Распределительной коробки, как бывает в подобных случаях, не было видно. Все скрыто за слоем обоев. Хорошо еще, что потолок самый обычный, а не подвесной или натяжной конструкции.

По опыту знаю, что в таких многоэтажных домах, собранных из панельных плит, электрические магистрали могут проходить по кратчайшим путям в самых неожиданных местах, а не строго по вертикали или горизонтали под прямыми углами.

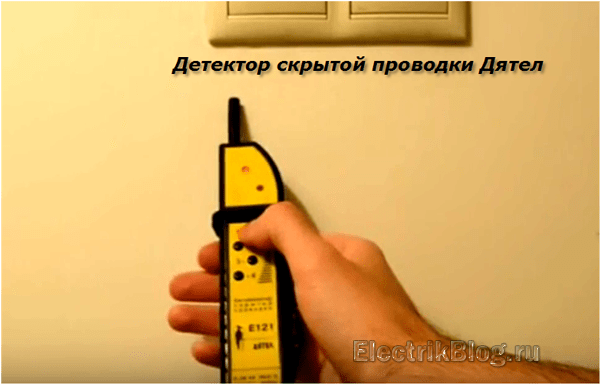

Пришлось воспользоваться прибором поиска скрытой проводки. У моего друга нашелся Дятел.

Его функциональных возможностей в принципе хватило для этой работы. Стал проверять маршрут от выключателя вверх навстречу люстре, а от нее вернулся еще раз в обратном направлении.

Прибор показал кратчайшую прокладку проводки от выключателя по стене к предполагаемому месту распределительной коробки. По потолку к ней проложена прямая горизонтальная линия от люстры.

Демонтировали старый выключатель. Из подрозетника торчит обыкновенная алюминиевая лапша 2,5 квадратных мм.

В стыке между потолком и стеной, где указал Дятел, сняли кусок плинтуса и чуть отодвинули кусок обоев. Увидели, как подключена электропроводка.

Никакой распределительной коробки нет. Провода соединены скруткой со сваркой, обмотаны изолентой. Вся полость вначале была забита старыми комками газет, а внутри засыпана мелкой щебенкой.

Показать, как это выглядело, не могу — забыл сфотографировать, сразу бросился вычищать полости, дабы разобраться с проводами.

Щебня достал около литра, сколько смог. Часть его глубоко проникла в полости магистрали, не позволяла свободно всунуть дополнительный провод.

Попробовал протолкнуть снизу от подрозетника сталистую проволоку, но она тоже на половине пути уперлась в тупик и застряла. Остался еще один запасной вариант, которым приходилось пользоваться в сложных ситуациях.

Подготовил три новых жилы из меди для замены старого алюминия. Снял с них изоляцию порядка 10 см и плотно скрутил металл пассатижами в одно целое. Попробовал выправить лапшу и клейкой изолентой к металлу ее окончания плотно примотал созданную скрутку.

Из верхней полости под потолком стал вытягивать старый провод, а заодно и протаскивать новый. Усилия рук не хватало: мешали остатки гравия и ограниченное пространство. Пришлось захватить лапшу губками пассатижей и накручивать на них за счет дополнительного момента силы, действовать наудачу.

Представьте, помогло. Старый провод медленно вытащил наружу, а новый затянул. Лапшу со скруткой откусил бокорезами.

Ими же выровнял длину провода в подрозетнике.

Вверху пришлось использовать клеммники для соединения меди с алюминием. Это вполне допустимо потому, что в комнате давно используется светодиодное освещение, а оно потребляет малые мощности.

Подключение проводов внизу к модулю Сонофф трудностей не вызвало. Там все понятно: показано в инструкции и на корпусе блока.

Об управлении современным освещением из разных мест

После установки выключателя света Sonoff в спальне можно управлять светом не только обычным способом через сенсор, но и с помощью:

  1. прилагаемого пульта брелка;
  2. и даже через интернет со смартфона.

Более подробно обзор функций удаленного управления светом из разных мест, даже с любой точки мира, предлагаю посмотреть в видео ролике владельца iShopper.

Заканчивая материл, еще раз подчеркиваю, что схема подключения выключателя света с одной клавишей существует уже очень давно и за это время претерпела небольшие доработки, связанные с модернизацией нового оборудования. По этой теме вам сейчас удобно написать комментарий или задать вопрос, который мы сможем совместно обсудить.

Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

  • Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
  • Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

  • Заземляющий провод не подключается, если его нет на потолке.
  • Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

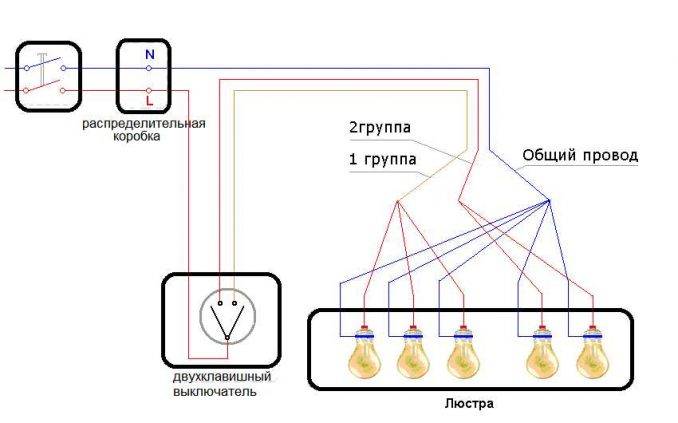

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов

Важно проконтролировать, чтобы в это соединение не попали другие провода

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Подготовительные этапы работ

Перед тем как выполнить подключение выключателя вам необходимо будет определиться с инструментами и технологией монтажа. Вот основные моменты, которые помогут выполнить правильный монтаж вашей конструкции:

  1. Для подключения проводов можно использовать способы пайки или подключение провода с помощью клемм.
  2. Перед началом работ вам необходимо будет отключить подачу электроэнергии.
  3. Для правильной работы выключателя к нему необходимо подводить только фазный, а не нейтральный провод. Если вы неправильно выполните подключение, тогда вас может ударить током.
  4. Перед тем как подключить свое устройство вам необходимо изучить цветовую маркировку проводов.

Вот это основные рекомендации, которых вам необходимо придерживаться для того, чтобы подключить выключатель света своими руками. Также вам потребуется следующий список инструментов, который позволит выполнить подключение:

  • Плоскогубцы.
  • Нож электрика.
  • Отвертки.
  • Соединители.

Способ установки выключателя

Накладной двухклавишный выключатель Типы выключателей по способам монтажа различаются открытые (накладные) и внутренние (встраиваемые). Выбор зависит, прежде всего, от вида электропроводки, подбираются соответствующие устройства. При этом устанавливать внутренний выключатель при наружной проводке не запрещено.

Накладные приборы существенно выступают над поверхностью, но не требуют дополнительного отверстия внутри стены (по типу подрозетника). Не всегда такие устройства выглядят эстетично, но некоторые дизайнерские модели специально выбирают для дополнения внутренней и внешней отделки помещения.

Для встроенных коммутаторов необходима дополнительная полость по размеру, которую следует заранее подготовить. Подобные выключатели необходимо учитывать при построении первоначального плана электропроводки. Приборы практически не выделяются, что делает их более эстетичными и удобными.

Что ещё может вызвать вопросы

Помимо стандартной схемы для подключения выключателей, могут использоваться и другие. Выключатель с одной кнопкой может управлять как одной лампочкой в люстре, так и целым комплексом освещения, но для этого существует свой принцип коммутации.

Подключаем выключатель с одной клавишей на две лампочки

Однокнопочный выключатель для двух и более лампочек подключают через фазу

Обратите внимание на схему внизу

Ни в коем случае не спаивайте провода, возможно, их нужно будет корректировать в дальнейшем

Нулевой проводник и фаза выходят из основного щитка и приходят к распределительному коробу, откуда ноль соединяется с нулём светильника, а фаза отправляется на выключатель. От него фаза уходит к фазе светильника. Организовав надёжное соединение, светильник будет исправно работать, в противном случае вы спровоцируете короткое замыкание. Все лампочки в данном случае соединяются последовательно.

Выключатель и розетка от одного короба-распределителя: особенности соединения

Подключение выключателя и розетки между собой возможно при использовании одного распределительного короба. Например, если вам необходимо сделать розетку в спальне, где есть только свет и выключатель к нему, нужно использовать следующую схему.

Блок из розетки и выключателя и отдельные устройства подключаются по разной схеме

Двухжильный кабель приходит в коробку, где производится вся коммутация. Сюда же заводим проводники от светильника, розетки и выключателя. От электрощита фаза соединяется с фазой розетки и входным контактом выключателя. Для этого используются специальные клеммы зажима. Далее от выходного контакта переключателя выходит проводник, подключающийся к контакту светильника. Ноль светильника коммутируется с нулём розетки и электрического щита в распределительном коробе.

Таким образом, вы получаете надёжные соединения всех возможных схем подключения одноклавишных выключателей: с подсветкой и без, на две лампы или одну. Уважаемые читатели, если у вас есть вопросы по одному из способов подключения, обращайтесь к нам через комментарии под статьёй. Мы обязательно свяжемся с вами в ближайшее время.

Выбор распаечной коробки

Если монтаж выполняется в жилом помещении, выбор распредкоробки сводится к покупке пластикового бокса, пригодного для:

  • наружной проводки;
  • скрытой проводки;
  • монтажа на гипсокартонную перегородку.

Также надо обратить внимание на размер – если предполагается выполнить в одном боксе большое количество соединений, то и габариты коробки должны быть увеличенными. Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации. Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации

Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации

Установка и подключение дистанционного выключателя

Производители делают много моделей с разными характеристиками и опциями управления:

  • Простые выключатели на включение и выключение;
  • Программируемые, только на включение, только на выключение;
  • С таймером и другими опциями.

В любом варианте дистанционная система управления состоит из двух частей:

  • Передатчика сигналов управления, которым является выключатель, имеет корпус по размерам и внешнему виду похожий на накладной выключатель для внешней проводки. В его конструкции печатная плата, с батарейкой и спиральной антеной, антенна может быть выполнена в виде извилистой дорожки на плате. Крепится к стене на саморезы или двухсторонний скотч.
  • Блок приемника сигналов управления и коммутации контактов имеет миниатюрные размеры, контакты для подключения проводов и устанавливается к конструкцию корпуса люстры, плафона или другого осветительного прибора.

Подключение блока управления к осветительным приборам

На данной схеме показан блок управления для двухклавишного выключателя с двумя группами освещения, бывают модели с одной группой. Перед установкой дистанционного выключателя, провода от обычного выключателя замыкаются. Корпус старого переключателя можно оставить на месте или просто включить, тогда 220В постоянно будут приходить к прибору освещения и запитывать блок управления.

Внешний вид радиовыключателя HiTE PRO LE-1

 Характеристики

Частота передачи сигналов управления868 МГц
Радиус уверенного приема сигналовдо 250 метров
Способ кодировки сигналаАдресная трансмиссия
Батарея электропитанияCR2032,
Температура эксплуатации30… +50 °С
Способ крепления Скотч или Саморезы
Габариты75×75×13 мм

Отечественные радиовыключатели этой серии имеют большой радиус действия, производитель гарантирует работу без замены батарейки питания до7лет, срок безаварийной работы до 3 лет.

Определяемся с видом нужного нам выключателя

Конструкция выключателя представляет собой корпус, в котором установлена колодка с токопринимающими элементами и прерывающее устройство. Чаще всего используется клавишное прерывающее устройство. Клавиш в выключателе может быть одна или несколько. В основном используются одно и двух клавишные выключатели.

Выключателей существует несколько видов:

  • Клавишные выключатели
  • . Они точно такие же, как и клавишные.
  • Сенсорные
  • Импульсные
  • и импульсные выключатели

Нет необходимости описывать каждое устройство в отдельности. Поскольку монтаж их не имеет принципиальных отличий от монтажа одноклавишного выключателя. Нам для подключения лампочки именно он и понадобится. Вернемся еще раз к его конструкции.

Колодка такого выключателя оснащена двумя контактами и одной прерывающей клавишей. В конструкции может быть предусмотрен механизм для закрепления колодки в подрозетнике. Обычно он представляет собой два металлических лепестка, положение которых регулируется с помощью винтов. В свободном положении лепестки опущены, в раскрытом упираются в стенки подрозетника.

Как проложить провода

Запас провода оставляется в коробке распределения. Он обычно составляет от десяти до пятнадцати сантиметров.

  • Теперь осуществляется прокладка провода на участке – распределительная коробка – осветительное устройство. Следующим будет провод, который предназначен для питания коробки распределения.
  • Он идет по направлению от автомата-выключателя. Завершающим этапом идет проведение провода для подведения питания к автомату.

В случае наличия на месте питающего провода, обязательно необходимо определить, находится ли он под напряжением. В таком случае потребуется его полное обесточивание. Затем опять провести проверку при помощи указателя на напряжение.

Принцип работы выключателя света и его функции

Принцип работы основан на прерывании электрической цепи, что приводит к отключению тока. Когда он находится в соединительном положении, контакты находятся в замкнутом состоянии, что позволяет току свободно проходить через них. Когда выключатель переводится в размыкающее положение, контакты размыкаются и ток перестает протекать.

Он позволяет быстро и надежно прервать цепь в случае необходимости, такой как возникновение короткого замыкания, других аварийных ситуаций. Это помогает предотвратить повреждение оборудования, защищает людей от поражения током и предотвращает пожары. Кроме того, может использоваться для управления электроприборами. Например, свет в комнате. ванной может быть включен или выключен с помощью выключателя. Еще используется для регулировки яркости света, скорости вентилятора, если оснащен соответствующей функцией. Таким образом, выключатель важный компонент электрических систем и играет ключевую роль в безопасности, эффективности электроснабжения.

Как сделать проходной выключатель своими руками

Способ без сложных изменений конструкции – из двухклавишных приборов.

Последовательность действий:

  1. Устанавливают перемычку на входные клеммы первого устройства.
  2. К ним подключают фазу.
  3. Соединяют 2 отдельными проводами выходные клеммы первого и второго коммутаторов.
  4. Соединяют входные контакты второго устройства перемычкой.
  5. От них прокладывают жилу к светильнику.

Проходной выключатель своими руками делают из двухклавишных приборов.

Ноль к лампочке идет мимо выключателей.

Пользоваться такими самодельными приборами немного неудобно. Требуется каждый раз переводить клавиши в противоположные состояния. Если так не делать, устройства не работают.

Но основные переделки касаются контактной группы. Желательно использовать одинаковые по конструкции приборы. Подходят те, у которых устройство контактной группы позволяет развернуть одну пару на 180°. Тогда при любом положении клавиш одни контакты замкнуты, другие – отключены. Когда клеммы установлены в противоположном направлении, подключают устройства, как в предыдущей схеме.

Конструктивные изменения могут вызвать плохое замыкание контактов. Перед монтажом прозванивают парные контакты: сопротивление должно быть близким к нулю. Если это не так, перебирают выключатель, чтобы добиться плотного прилегания контактов.

Какой использовать провод на выключатель?

Мягкие провода представлены большим количеством тонких проводников, поэтому им в процессе соединения потребуется обеспечить сильное обжатие или напрессовку специальным наконечником. Кабели, представленные единственной жилой, носят название «жестких», и не могут использоваться на участках с изгибами или сильными вибрациями.

Лучше всего использовать трехжильные провода с наличием дополнительного заземляющего провода.

В процессе монтажа электрической проводки применяются медные NYM-кабели круглой формы на основе однопроволочной жилы, гибкие медные ПВСПВС-кабели из скрученных многопроволочных отожженных жил с изоляцией ПВХ, медные однопроволочные ВВГВВГ-кабеля с изоляцией ПВХ.

Московскими производителями выпускаются провода, которые обладают более толстой и надежной изоляцией.
Главными условиями применения кабелей для подключения выключателей по-прежнему являются надежный монтаж и полное соответствие нагрузке.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
