Особенности монтажа вентиляторов в круглый воздуховод
Для соединения вентилятора с круглым воздуховодом необходим плавный переход с квадратного фланца на круг длиной не менее половины длины всего вентилятора. В том случае, диаметр отверстия воздуховода больше чем диаметр входа, но меньше квадрата присоединительного фланца, то подключение производится непосредственно к оборудованию. Фланец должен подходить по размеру под параметры входа.
Если условием монтажа является превышение диаметра воздуховода размера сечения фланца вентилятора, то необходимо использовать дополнительные аксессуары для перехода. Чаще всего это конический переход с углом раскрытия в 8 – 10°. Для воздуховода необходим специальный фланец перекрытия обеспечивающий качественный стык.
Монтаж
Наиболее часто вентиляцию устанавливают в доме в туалете и ванной комнате, а также на кухне и в гостиной. Блок обычно устанавливается в начале воздуховода для достижения наибольшей эффективности.
Шум может исходить только из двух источников: от работающего агрегата или от высокого потока приточного воздуха. Рекомендуется, чтобы воздуховоды были круглыми или квадратными. Тогда площадь боковых створок максимально увеличивается, а уровень шума заметно снижается. Плоские воздуховоды имеют центральную часть, на нее приходится основная нагрузка, такие агрегаты производят больше шума.
Перед установкой вентиляционной системы необходимо составить план воздуховодов. Воздухозаборник оснащен радиатором и специальными фильтрами, которые можно разместить за блоком. Вытяжной воздуховод, который забирает воздух снаружи, расположен в полу. Вытяжной воздуховод, отвечающий за отвод воздуха, устанавливается ближе к потолку.
В стене делаются два отверстия, в которых будут установлены воздуховоды. Также необходимо предусмотреть каналы для настенных решеток. Они должны быть оснащены специальными заглушками для защиты устройства от частиц и пыли.
Вентиляционные каналы проходят через все помещения и крепятся к несущим стенам или бетонным потолочным панелям. Также часто устанавливается рекуператор (смеситель), который может быть очень полезен. Вы можете сделать его сами или купить в магазине.
Вентилятор облицован изоляцией, которая хорошо подходит для этой цели, технической ватой, стоит недорого и может значительно снизить фоновый шум. Вы также можете обернуть входную коробку ватой, чтобы уменьшить вибрацию. Все стыки на швах должны быть заделаны монтажной пеной. Работа несложная, и вы можете сэкономить много денег, выполнив ее самостоятельно.
Выбор вентилятора с датчиком влажности
Выбирая вытяжное оборудование, необходимо учитывать площадь помещения, в котором оно будет установлено, дизайн, а также наличие опций, которые помогут использовать его с большей пользой.
| Параметры | Особенности выбора |
|---|---|
| Мощность | Выбор мощности зависит от площади помещения. |
| Габариты | Выбранная модель должна соответствовать размеру и форме вентиляционного отверстия. |
| Производительность вытяжки | Высчитывается по формуле. В каждом помещении в течение суток воздух должен меняться определенное количество раз. Для расчета нужно объем комнаты умножить на максимальное и минимальное число замен. К полученному результату надо добавить 15% для запаса мощности. |
| Стоимость | Среди выпускаемых устройств можно найти бюджетные модели. Основные требования, которым они должны удовлетворять: возможность установки в шахту либо крепления к воздуховоду; оснащенность двигателя шарикоподшипниками; реле защиты от перегрева. |
| Электробезопасность | Воздух является хорошим проводником тока, поэтому для сырых помещений лучше брать низковольтные вытяжки с классом выше IP45 и корпусом, защищенным от брызг. |
| Обратный клапан | Должен предотвращать поступление в помещение воздуха из вентиляционной шахты. |
| Дополнительные функции | Лучшим по функциональности является вентилятор с таймером и датчиком влажности, который включится при повышении влажности и перестанет работать при ее нормализации. |
Еще одним важным показателем является уровень шума прибора. Эти данные можно найти в паспорте оборудования. Максимально комфортными для человеческого уха, согласно регламентируемым нормам, считаются значения до 45 дБ.
Виды вентиляторов для ванной
Как устроен датчик движения для ванной комнаты?
Современность требует своих условий. Все больше и больше автоматизированных систем окружают обычных людей. Даже в отдаленных, изолированных деревнях можно найти автоматизированную систему, привезенную внуками из больших городов. В больших городах ситуация прямо противоположная.
Детекторы движения для дома
Современный человек все чаще воздерживается от лишних движений и оставляет эту работу автоматике. Двери открываются автоматически, краны работают, как старая кухонная мойка. В отличие от раковины, вам не нужно ничего толкать или поднимать руками. Все, что вам нужно сделать, это держать руки в рабочей зоне детектора движения. Таким образом, он работает везде.
Детектор движения для ванной комнаты может выполнять различные функции:
- отвечает за подачу воды в кране;
- обеспечивает слив унитаза;
- включает и выключает освещение в туалете и ванной;
- способен обеспечивать дополнительное локальное освещение;
- осуществляет подачу туалетной бумаги;
- обеспечивает своевременную работу вытяжки и вентиляции;
- способен подогревать пол;
- помимо выше перечисленного способен участвовать в работе многих других автоматических систем по желанию владельца.
В зависимости от места использования каждый датчик имеет определенные параметры, например, защиту от воды или пыли. В ванной комнате такая защита особенно важна.
Ванная комната: решение проблем с вентиляцией
Монтаж вентиляции в ванной
Помещение ванной имеет свой собственный микроклимат. В первую очередь это помещение, где постоянно скапливается влага, оседает на стенах, дверном полотне, зеркалах и других предметах интерьера. Как бы ни было приятно оставлять сообщения на запотевшем зеркале, надо устранять недостатки воздухообмена и всерьез задуматься над отсутствием притока и оттока воздуха.
Как проверить вентиляцию в ванной: в каждом помещении есть вентиляционные решетки для ванной комнаты, вот к ним и надо поднести зажженную спичку. Если пламя направилось внутрь воздуховода – вентиляция работает, нет – нужна принудительная вентиляция в ванной комнате. Но не стоит сразу искать телефоны служб и вызывать мастера, при ремонте санузла многое можно сделать самостоятельно, в том числе установить вентиляцию в ванной. Для этого нужно только вооружиться знаниями, а навыки придут достаточно быстро.
Воздухообмен в ванной комнате: сначала надо попробовать восстановить
Если поток воздуха иногда обновляется, значит, вентиляция ванной комнаты и туалета работает, ее нужно только лишь улучшить. Плохая вентиляция в ванной может быть по нескольким причинам:
- забитый воздуховод (чаще всего встречается в старых домах);
- перепланировка квартиры, препятствующая нормальному движению потоков воздуха (бывает, что соседи сверху, сделав ремонт, перекрывают доступ воздуха);
- грязные каналы решетки.
Очень часто встречается следующая проблема: неприятный запах из вентиляции в ванной. Это значит, что потоки имеют обратную направленность и нужна вытяжная вентиляция в ванной, которая будет направлять воздух в воздухоотвод, а не в помещение.
Прочистка старой вентиляции
Вопрос о том, нужна ли вентиляция в ванной, уже решен, доводы за наличие воздухообмена приведены, настало время исправлять недостатки. Если вентиляция есть, но забита, нужно знать, как прочистить вентиляцию в ванной:
- Если засор очень сильный – не рискуйте, вызывайте мастера из ЖЭК. Такая работа может стоить пожаров, ожогов и даже разрушений;
- В случае, когда вентиляционные решетки в ванную скрыты, придется поднимать стеновые или потолочные панели – хороший доступ должен быть обеспечен!
- Пригодятся инструменты: совок, отвертка, тряпка, вода и очиститель грязи с приятным запахом;
- Вентиляционная решетка для ванной должна быть откручена, снята и тщательным образом вымыта;
- Скребком можно счистить слои грязи с обратной стороны, а потом пылесосом удалить все частицы мусора с сетчатого элемента.
Теперь осталось поставить решетку на место и проверить, если до сих пор не работает вентиляция в ванной, вызывайте мастера. Больше ничего сделать нельзя, обычный пользователь не имеет допуска и самостоятельно не сможет прочистить воздуховод. Для того чтобы использовать все возможности, поднимитесь к соседям сверху (лучше последний этаж в доме) и попросите проверить, работает ли у них система вентиляции в ванной комнате. Работает? Значит, кто-то из ваших соседей сделал перепланировку и закрыл воздуховод. Осталось дождаться мастера и пусть он выясняет, почему в ванной нет вентиляции.
Подключаем вентилятор с таймером
Область применения
Канальные вентиляторы применяются в домашнем хозяйстве, в помещениях коммерческого назначения (магазины, заведения общепита и другие). Для узких промышленных целей проектируют модели со специальными свойствами. Существуют модели, приспособленные для условий повышенной влажности, например, ванных комнат и туалетов. Можно организовать крепление вытяжки так, чтобы она включалась одновременно с освещением. Один из питающих проводников размыкают и соединяют с выключателем. Если последний имеет две кнопки, делают иначе: одну из них соединяют с осветительным прибором, другую – с вентиляционным.
Распространенные ошибки при монтаже вентиляции
Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.
Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.
Вот ряд огрехов, которые встречаются чаще всего:
- Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
- Нарушена герметичность соединений вентканала.
- Вентиляторы установлены с ошибками и шумят слишком сильно.
- Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.
Для начала следует выяснить причину проблемы, затем ее устранить
Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы
Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.
Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.
Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.
Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.
Обычно после этого количество шума от работы вентилятора значительно снижается.
Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.
В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.
Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.
Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным
Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:
- вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
- большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
- наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.
Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.
Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.
Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.
На что обратить внимание при покупке сенсорного смесителя?
Обратите внимание, что сенсорные «краны» могут быть вовсе не кранами, а просто кранами на шланге. Не совершайте ошибку, покупая такой кран, если у вас двухтрубная система
Или вы можете купить два крана — один для горячей и один для холодной воды, что является хорошим вариантом для тех, кто предпочитает англоязычный режим. В этом случае, однако, раковина должна иметь два отверстия для установки крана
Хорошие сенсорные краны производят компании Hansa, Grohe, Kopfgescheit и Hansgrohe. Стоимость смесителей с датчиком в среднем колеблется от 5 до 30 тысяч рублей. Дизайн кранов с сенсорным смесителем пока не отличается большим разнообразием форм и цветов, но вы легко сможете подобрать смеситель, который впишется в любую ванную комнату
При выборе дизайна важно, чтобы все краны в помещении подходили друг другу по цвету и стилю. Например, если в вашей ванне установлен кран золотого цвета, то и смеситель для раковины следует подбирать соответствующий
Однако это правило дизайна редко игнорируется.
Порядок проведения монтажа вентилятора
Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.
Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.
Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала
В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.
Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.
Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.
Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.
В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.
Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи
Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:
- Убедиться, что провода, выведенные для вентилятора, обесточены.
- Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
- Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
- Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
- Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
- Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
- Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
- Установить лицевую панель.
Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей.

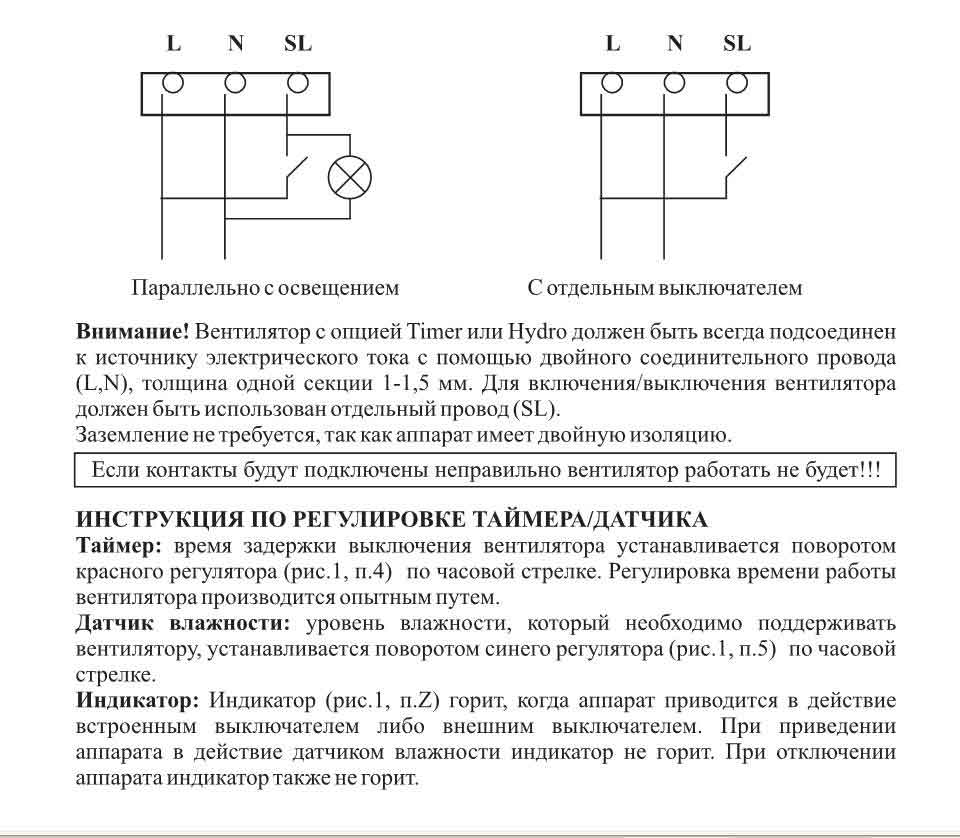

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера
Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.
Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.
Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.
В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.
После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией
Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.
Как работает устройство?
Если освещение в ванной выключено, вентилятор вытяжки также будет находиться в выключенном состоянии. При этом потребление тока будет минимальным, что даже не будет фиксироваться счетчиками электроэнергии. Это так называемый дежурный режим.
При включении в санузле освещения, таймер начинает отсчет периода времени до включения вытяжки, который длится приблизительно 15 секунд (возможны отклонения на 1-2 секунды). Если успеть выключить свет, пока не вышло это время, вентилятор не включится совсем. К примеру, человек зашел в ванную комнату, чтобы положить либо взять какую-то вещь, что заняло считанные секунды, при этом вытяжка не включится. Это очень удобно, потому что нужды в работе вытяжки нет. При включенном свете более 15 секунд, таймер включит вентилятор вытяжки, и он будет работать до тех пор, пока будет гореть свет и после его выключения на протяжении 5 минут. Кроме этого, на каждые 2 минуты включенного света время работы вентилятора после выключения продлевается еще на 1 минуту. После отключения света вытяжка может работать максимально 30 минут. К примеру, если человек зашел в санузел и включил свет, после чего находился там 15 минут (принимал душ или ванну), то время работы вытяжки после выключения света составит 13 минут (5 минут + 15 минут/2 = 13 минут).
Если вентилятор работает, а свет в санузле был включен еще раз, то продолжительность работы вентилятора будет определяться как сумма остатка времени, которое еще не закончилось, и новый период времени, который можно рассчитать описанным методом.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Замена и ремонт сифона под раковиной: 5 полезных советов сантехника
О том, что устройство исправно и готово к работе сигнализирует вспыхивающий каждую секунду светодиод.
Сфера применения

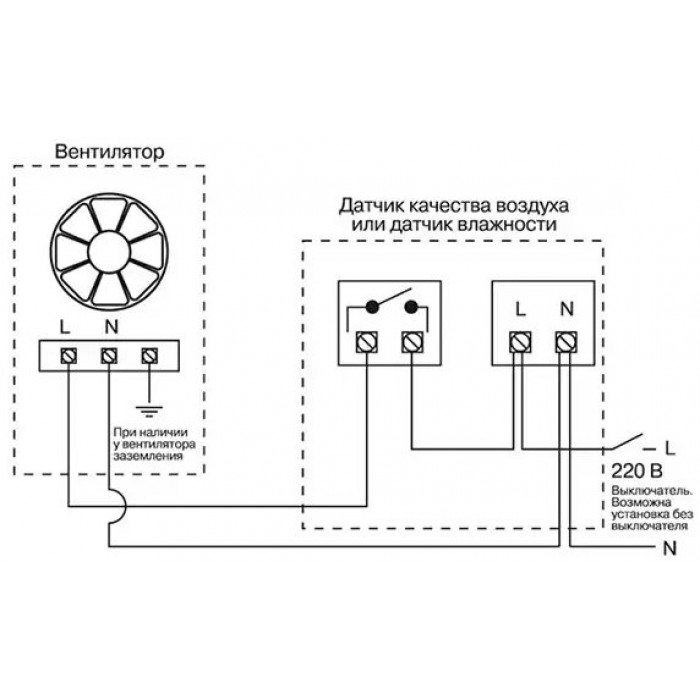

Схема подключения вентилятора с датчиком влажности
Установка вытяжного устройства актуальна в любом помещении с повышенной влажностью или периодически появляющейся сыростью, начиная с жилых объектов и заканчивая хозяйственными строениями.
- В зоне приготовления пищи, на кухне, установка обусловлена спецификой помещения. Воздух сильно увлажняется во время готовки, кроме того, по комнате распространяются запахи.
- Установка вентиляции в туалетах и ванных комнатах обязательна. Согласно нормативам, смена воздуха в них должна происходить каждые 10 минут, чего невозможно достичь при естественном притоке.
- Чаще всего самым влажным помещением в доме является погреб. Установка в стене подвала вытяжки поможет избавить его от затхлого запаха сырости.
- Бассейн, так же как и баня, требует установки специальных устройств. Их отсутствие может привести к образованию грибка и быстрому разрушению строения.
- Еще одним местом, страдающим от излишней влажности, является чердак. Чтобы просушить, его достаточно поставить вентилятор с датчиком влажности.
Качественный вентилятор рассчитан на длительный срок эксплуатации. Приобретаются данные изделия нечасто.
Поэтому предпочтение лучше отдавать приборам с большим количеством опций.
Советы покупателям вентилятора с гигростатом
Качественный вытяжной вентилятор для ванной комнаты должен быть бесшумным, обладать высокой производительностью, защитой от воды и подходить к интерьеру помещения. Сейчас выпускаются варианты с интересным дизайном, оригинальным исполнением лицевых решеток и панелей. Поэтому подобрать вытяжное устройство под любой стиль отделки ванной не так уже и сложно.
Для эксплуатации в ванной или туалете лучше всего подходят канальные вентиляторы. Они устанавливаются в воздуховод. Лопасти изделий изготавливают из металла или прочного пластика. Конструкция не боится воздействия влаги, а также едких химических веществ.
Подбирать канальный вентилятор следует с учетом параметров комнаты и диаметра воздуховода. Для подбора производительности изделия, сначала определяют объем помещения: для этого перемножают между собой ширину, длину, а также высоту комнаты. Полученную величину умножают на нормативную кратность воздухообмена.
Параметр нормативной кратности воздухообмена для душа и ванной комнаты составляет 7-9. Если помещением пользуется несколько человек, следует брать максимальное значение. Пример: объем помещения 22,5 м3 *9 (кратность воздухообмена) = 202,5 м3. В этом случае следует покупать канальный вентилятор с производительностью свыше 202,5 м3.
Отличаются канальные системы и другими параметрами: мощностью электродвигателя, уровнем шума, частотой вращения лопастей и т.д. Выпускаются изделия разных цветов, а также типов декоративной решетки.
Для монтажа в ванной довольно популярны вентиляторы с обратным клапаном. Рекомендуем ознакомиться с десяткой лучших предложений на рынке.
