Подключаем трехклавишный выключатель правильно: схемы, фото, советы

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.. Осталось подключить фазные проводники

Начинать нужно с фазы приходящей по кабелю от вводного автомата

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Подключение блоков с выключателем и розеткой

Теперь давайте разберем, как подключить выключатель трехклавишный с розеткой.

Подключение может быть выполнено двумя способами:

1. когда выключатели подсоединяются от розетки, такое соединение называется смешанным;
2. когда розетка подключается от одной розеточной группы, а выключатели от группы освещения – раздельное питание.

Подключение от смешанной группы

Если вы выполняете подключение своими руками, то проще осуществить соединение от смешанной группы освещения. Это тот случай, когда и розетки, и сеть освещения питается от одного группового автомата.

• На первом этапе нам необходимо снять напряжение со всех проводов, расположенных в распределительной коробке, в которой предстоит выполнять подключение. Это необходимо для безопасного выполнения работ.
• Следующим этапом является определение группового провода, приходящего от автомата в данную распределительную коробку. Как отыскать именно этот провод, мы описывать не будем, так как не раз уже писали об этом в наших предыдущих статьях.
• Теперь выполняем подключение розетки. Для этого из распределительной коробки прокидываем трехжильный провод к розетке. Один конец этого провода подключаем к фазному, нулевому и проводу заземления группового провода, а на втором конце выполняем подключение фазного и нулевого провода к силовым контактам, а провода заземления к соответствующим контактам розетки.

Обратите внимание! Если ваш групповой провод имеет только два проводника, то это фаза и ноль. Защитное заземление в старых распределительных линиях не использовали. Поэтому выполняем подключение только этих двух проводников

Место подключения фазного и нулевого проводника на контактах розетки не имеет значения

Поэтому выполняем подключение только этих двух проводников. Место подключения фазного и нулевого проводника на контактах розетки не имеет значения.

• Следующим этапом наша схема подключения выключателя трехклавишного с розеткой предполагает подключение выключателя. Для этого от фазного контакта розетки подключаем провод к вводу выключателя. Определить его достаточно просто. С одной стороны выключателя три места для подключения проводов, а со второй стороны — только одно. Вот туда-то мы и подключаем наш фазный провод.
• Теперь фазный провод, отходящий от выключателей, подключаем непосредственно к светильникам. Нулевой провод к светильникам берется в распределительной коробке от группового провода.

После подключения всех выводов выключателя к светильникам, наша схема готова к опробованию. Если вы все сделали как велит наша инструкция, то можете не опасаться и пользоваться своими светильниками и розетками.

Раздельное подключение выключателей и розетки

Но некоторые выбирают подключение трехклавишного выключателя с розеткой от различных групп. То есть, группа освещения от одной группы, а розетка от другой.

Такое разделение нагрузок имеет свои достоинства, но лично автор этих строк считает эти аргументы недостаточно убедительными. Ну да это дело вашего выбора.

• При раздельном питании первая часть работ ничем не отличается от описанной выше. То есть, отключаем питание в распределительной коробке, отыскиваем необходимую нам группу и подключаем розетку.
• А вот подключение выключателя хоть и не принципиально, но меняется. В этом случае мы в распределительной коробке отыскиваем групповой провод сети освещения. От фазы данного провода прокидываем проводник к вводу выключателя.
• От нуля и провода заземления данного группового провода прокидываем проводники к светильникам. На последнем этапе прокидываем фазный провод от выключателя к светильникам.

Обратите внимание! Здесь и выше мы указываем, что прокидываем фазный провод от вывода выключателя к светильнику. В реальности провод прокидывается только к распределительной коробке. Туда же подходит провод от светильника

И вы просто соединяете фазные и нулевые проводники в соответствии с нашими рекомендациями

Туда же подходит провод от светильника. И вы просто соединяете фазные и нулевые проводники в соответствии с нашими рекомендациями.

Теперь ваша розетка и выключатель, расположенные в одной коробке запитаны от разных групп как на видео. Поэтому вы должны знать, что вполне возможен такой вариант, что розетка работает, а свет не включается и наоборот. При смешанном подключении освещение при неисправности практически наверняка работать не будет.

Как подключить трехклавишный выключатель

Видно, что у прибора общий контакт находится сверху, но так бывает не всегда. Это надо учесть при подготовке к монтажу. Такая необходимость в быту — редкость. А в офисных или складских помещениях — вполне реальная ситуация. Зато в доме или в квартире могут использоваться многорожковые люстры. Управляя не люстрой в целом, а отдельными лампами или группами ламп, можно выбрать удобный уровень освещения и не тратить зря электроэнергию.

Пункт 7. Правила лишь определяют минимальное расстояние до труб газопроводов. Оно должно быть не менее 50 см. В остальном при выборе места установки трехклавишных приборов можно руководствоваться собственными представлениями об удобстве и безопасности.

Каждая из 3 контактных групп коммутирует свой светильник независимо от других. Схема управления тремя светильниками. При подключении через распредкоробку топология монтажа выглядит так: Прокладка проводников для управления тремя светильниками.

В распаечной коробке находится большое количество соединений. Поэтому выбирать распредкоробку надо соответствующего размера. На работу схемы он не влияет.

Это вопрос безопасности эксплуатации. При отсутствии защитного проводника количество жил в питающем и отходящем кабелях уменьшается на одну. Другой вариант подключения прибора с тремя независимыми группами контактов — управление многорожковыми люстрами. Схема управления многорожковой люстрой. Отличие этой схемы от предыдущей: проводники PE и N тянутся не к каждой отдельной лампе, а к светильнику в целом; каждая клавиша может управлять как отдельной лампой, так и группой лампочек — в зависимости от внутренней схемы люстры.

Прокладка и соединение кабелей для управления многорожковой люстрой. Если изучить схему прокладки проводников, то очевидно, что в этом случае монтаж в распредкоробке будет гораздо менее плотным, чем в предыдущем случае. Второе отличие — перечень кабелей. Если освещение питается от сети TN-S или TN-C-S с защитным проводником PE , то для выполнения проводки потребуются: кабели в 3 жилы от распредщита до коробки две, если нет PE ; пятижильный кабель от распредкоробки до люстры. В видео наглядно на примере показана схема подключения.

Что потребуется для монтажа Выполнить электромонтаж не получится без минимального набора инструментов: для зачистки изоляции потребуется монтерский нож; для укорачивания проводников нужны будут монтерские кусачки; для проверки отсутствия напряжение понадобится отвертка-индикатор или мультиметр; для монтажных работ — набор отверток. Для этого нужен будет паяльник и расходники к нему. Возможно, в процессе работы возникнет потребность и в других инструментах.

При открытой проводке в местах установки аппаратов надо поставить подкладки. Выбор сечения проводников Сечение жил кабеля зависит от нагрузки и способа прокладки. Многолетний опыт показывает, что сечения в 1,5 кв. Такой типоразмер стал определенным стандартом.

Но если случай нестандартный, можно выбрать кабель по таблице. Сечение проводника, кв.

22911

Блок комбинированный-033 схема подключения.

Для подключения такого блока необходимо 5 жил проводов (ноль и фаза для розетки, и три провода на клавиши). Для этого застройщик применил два провода, двухжильный на розетку и трёхжильный на клавиши.

Перед началом работ нужно отключить электричество ипроверить отсутствие напряжением индикатором. Блок закреплён в стене сантехкабины в специальном технологическом углублении, выполненном на заводе изготовителе сантехкабин, при помощи штукатурной смеси. При демонтаже старого блока весь штукатурный слой просто вывалился из стены вместе с блоком.

Лёгкими ударами молотка пришлось штукатурку аккуратно разбить и отделить от неё провода.

Блок комбинированный-033 подключение.

От старого блока отсоединяются провода. Те, которые идут к клавишам, просто отводятся в сторону, а тот провод от розетки, который подключен к перемычке, нужно как то обозначить – для этого я применил жёлтую изоленту.

К новому блоку сначала подключаем провода к розетке. Провод, обозначенный изолентой, подключаем к контакту в розетке, к которому подключена перемычка. Для проверки розеток я применяю вот такие «контрольки». После этого напряжение можно (даже нужно) включить.

Схема подключения

Далее подключается сам выключатель. Для этого его нужно
аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу.
Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что
вам необходимо в разрыв фазного проводника установить этот самый одноклавишник,
который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет
цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и
вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что
распаечная коробка как промежуточное звено, для многих здесь вносит некоторую
путаницу.

Жилу L подключаете на
верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и
снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в
любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”,
то “L” – это приходящая фаза, а “1” –
уходящий провод на лампочку.

Комбинированные тройные приборы

Выключатель с встроенной розеткой Тройной выключатель, совмещенный с розеткой, представляет собой комбинированный вариант исполнения. Он подходит лишь для установки в определенных местах, где управлять включением светильника и пользоваться розеткой будет удобно. Самое подходящее место для этого – туалетный столик в ванной, обустраиваемый при необходимости подключения фена или плойки с одновременным включением освещения.

Установить и подключить такой модуль можно и в привычном для него месте – на стене.

Однако в этом случае нарушаются положения действующих стандартов. Согласно ПУЭ, высота расположения выключателей должна соответствовать уровню предплечья человека. В этих же требованиях оговаривается, что розетке положено находиться на уровне не более одного метра от пола. К неудобствам такого расположения также относят сложности с включением его в действующую проводку. Чтобы подключить комбинированный прибор, потребуется дорабатывать схему электропроводки или протягивать до него отдельные провода, что не совсем эстетично.

Мастер-выключатель: гасим свет одной кнопкой

У некоторых жильцов отключение освещения по всей квартире с помощью одной кнопки ассоциируется с системой «Умный дом», поскольку не понятно, как это работает. Если управляем всеми приборами, когда все светильники подключены к одному контроллеру, то самое простое действие — выключение всего света одновременно перед уходом из дома.

Реализовывается такая функция очень просто, для этого не нужен «Умный дом». С этой целью в электрический щиток монтируется контактор, оснащенный возможностью по внешнему сигналу отключать свет во всех помещениях сразу. Некоторые ставят дополнительное устройство на отключаемые розетки.

Контактор, одновременно выполняющий функцию пускателя – это модульный элемент, устанавливаемый на DIN рейку. Механизм по управляющему сигналу отключает и включает мощную нагрузку, например, контактор ABB ESB 24-40.

Компании-производители

В двух словах о проводах — смысл здесь такой: от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки; от этой розетки от контакта «фаза» идет перемычка на общий контакт блока выключателей это единственный на рисунке ниже черный провод ; от других контактов блока выключателей идут на светильники три фазных проводника.

Выключатель света трехклавишный. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше.

Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Подключение трехклавишного выключателя Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода. Их можно сразу подключить к розетке.

Но прежде чем заменять им старые приборы в квартире или доме, следует подробнее узнать обо всех его преимуществах и недостатках. Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

См. также: Как подключить включатель выключатель света двухклавишный схема

После этого провода вам необходимо подключить к нулевому проводу. Даже затраты за вызов профессионального мастера на дом окупятся довольно быстро — за счёт экономии электричества.

Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Они необходимы для фиксации и подсоединения проводов

Осторожно снять руками соседние кнопки. Отличие состоит в том, что для работы трехклавишного выключателя в схему добавляется четвертый провод, по которому фаза с его третьего контакта будет поступать к лампам или какой-нибудь другой нагрузке

Устройство и схема

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется.

Как правильно выполнить такое подключение? С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Подключение трехклавишного выключателя. Как подключить тройной выключатель.

Конструкция и принцип работы трехклавишного выключателя

Трехклавишник сделан в виде коробки из изолятора. Он изготовлен из пожаробезопасной пластмассы. В коробе есть механизм, отвечающий за размыкание и замыкание контактов. Там же установлены клеммы для включения кабеля. В него входят 1 центральный провод и 3 после размыкания. Они идут на лампы.

Дополнительно присутствует механизм крепления и наружные элементы. Они предназначены для защиты и декора. Это рамочная панель из пластика и клавиши. Детали просто снимаются и монтируются на защелках.

Для монтажа освещения 3 комнат или люстры с 3 лампочками нужно подготовить проводку и отверстие для посадки тройного выключателя на три лампочки.

Как правильно подключить тройной выключатель

Перед тем как подключить трехклавишный выключатель, обязательно обесточьте сеть, отключив автоматы возле счетчика. Если к рубильникам есть общий доступ, повесьте на него записку о проведении монтажных работ.

Для работ вам понадобятся:

• плоская или фигурная отвертка;
• плоскогубцы;
• нож или стриппер (для большего удобства);
• изолента;
• индикаторная отвертка;
• клеммники WAGO или др.

Для начала надо разобрать трехконтактный выключатель, чтобы добраться до его клемм. Делается это легко: подденьте чем-нибудь тонким сами клавиши, а потом снимите рамку. Теперь давайте подробно рассмотрим подключение тройного выключателя. К нему должно подходить четыре провода. Это может быть сразу четырехжильный кабель, одна жила которого будет фазой. Хотя чаще встречается выход из стены одножильного провода – фазы – и трехжильного рядом – для приборов освещения. Определить фазу можно при помощи индикаторной отвертки.

Подключение делается всего за три шага:

1. Соединяем нулевые провода всех потребителей (светильников) с нулевым питающим. На схеме рисунка они обозначены синим цветом. Для соединения проводов удобно и практично использовать клеммники WAGO, хотя можно обойтись любыми другими или простой скруткой, только тогда не забудьте заизолировать соединение.
2. Подключаем фазу питающего провода (коричневый) с общим проводом выключателя света (белый).
3. Соединяем вместе все фазные провода от выключателя и светильников. Для лучшего понимания мы собрали всю схему в соответствии с цветовой маркировкой (зеленый с зеленым и т.д.).

Провода в выключателе крепятся прижимными винтами. С кабеля удаляется не более 5-10 мм изоляции, чтобы не было оголенных проводов. Если провод многожильный, используйте специальные наконечники НШВИ, чтобы он не обламывался при затяжке винтов.

Вот и все. В результате наша схема подключения трехклавишного выключателя собрана. Осталось вмонтировать его в подрозетник, распереть винтами и установить на место облицовку с клавишами.

Кстати, вариант многополюсного выключателя с розеткой имеет практически такую же схему. Отличие лишь в том, что на розетку подводится отдельный нулевой провод, а фаза общая. Она может соединяться как параллельными кабелями (отдельно на розетку и отдельно на выключатель), так и одним (перемычкой с вывода розетки на общий контакт выключателя). На рисунке ниже изображена схема второго подсоединения.

Схема подсоединения тройного выключателя

Проводка через распределительную коробку

Лучше той же одной штрабой снова довести все три фазных провода до распределительной коробки, после чего по общей верхней штрабе довести их до ламп. Если делаем проводку к люстре, то последний вариант — наилучший.

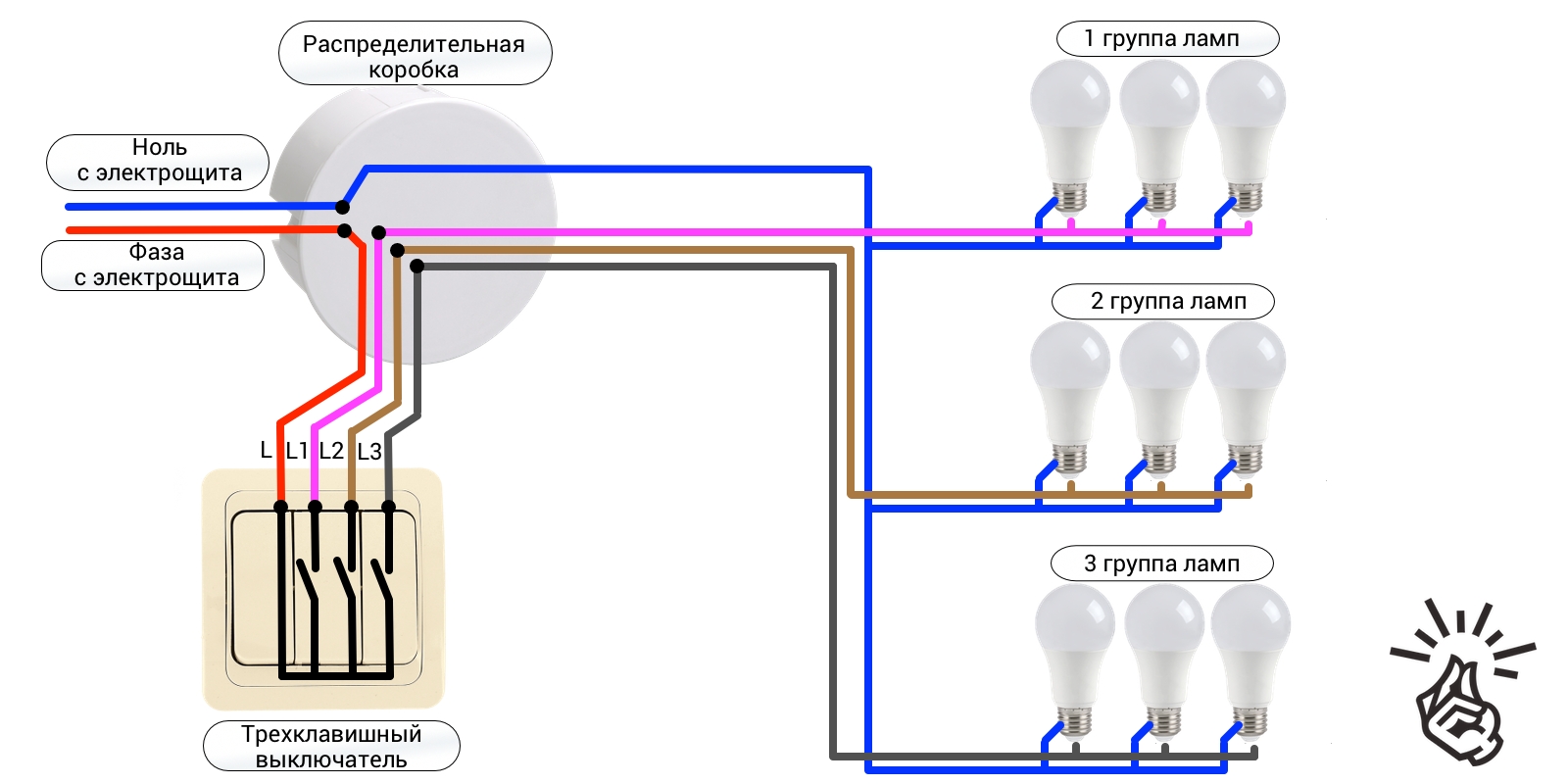

Тройной выключатель: схема подключения к люстре

L – фаза к выключателю (красный); далее фаза (желтый, коричневый, розовый ) идет на три группы ламп люстры; N – рабочий ноль (синий), идет сразу  на люстру и разводится клеммником люстры по группам; PE – заземление (желто-зеленый), подводится к корпусу люстры

Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Все работы следует проводить при выключенном автоматами питании осветительной сети. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова.

Далее производятся следующие работы:

1. Поиск имеющейся проводки: надо найти распредкоробку, штрабы, которые будут участвовать в проводке. Необходимо разметить стены под обработку. Намечается место для отверстия, куда будет установлен трехклавишный выключатель, и для штрабления проводки к нему и от него.
2. Вскрытие имеющихся каналов и пробивка новых.
3. Прокладка и закрепление кабелей от коробки к месту установки. Должны быть помечены провода под фазу, ноль и землю (если есть). Придерживаться нужно по возможности стандартной расцветки проводов: синий для нулевого, желто-зеленый для заземления и других цветов под фазу.
4. Установка и закрепление подрозетников. Провода проводятся вовнутрь их.

Подключение тройного выключателя

Определение проводов в распределительной коробке, к которым следует подключить проводку. Фаза и ноль находятся индикатором. Они помечаются (изолентой).

Данную работу проводят после того, как при осмотре убедились, что предыдущие действия не нанесли проводке ущерба. После этого включается автомат осветительной сети и определяется фазность проводов распредкоробки, к которым необходимо сделать подключение. Провода маркируются, после чего питание выключается снова.

Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Для проверки правильности подключения снова включают автомат и, убедившись, что все нормально, проверяют фазу на всех проводах. Она должна находиться только на одном фазном проводе, идущем через подрозетник к выключателю. На остальных должен быть ноль: на нулевых проводах, идущих к лампам, на проводах заземления и фазных проводах, идущих от выключателя к лампам, так как они разомкнуты.

1. Снова выключив автомат, можно подключить выключатель, подсоединив провода к клеммам согласно схеме соединения. После этого выключатель можно ставить на его место, закрепив в подрозетнике согласно конструкции.
2. Подключаются провода к патронам ламп или клеммникам люстры. К каждому патрону должно подходить по два провода — ноль и разомкнутая фаза.

Перед подключением каждого провода к люстре или лампе необходимо точно знать, какие из них — ноль (идущие от распредкоробки, синие по норме) и какие — фаза. Цветовая идентификация каждого провода помогает. Но чтобы они правильно подключались, нужно для определения включить автомат и по очереди проверить каждый из них индикатором, включая соответствующую кнопку трехкнопочного переключателя.

После установки и проверки, что подключились все блоки ламп, можно считать работу законченной.
