Как подключить телефонную розетку: схема и этапы установки

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

Крестовая и плоская отвертка.
Тестер для измерения напряжения в сети.
Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее
, рукам
будет чувствительно и неприятно работать.

Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Розетка телефонная двойная — особенности установки

Среди основных видов телефонных розеток следует выделить:

универсальные;
встраиваемые;
наружные или евро розетки;
розетки старых образцов.

Различают данные типы розеток в соотношении с внешним видом, методами установки, местом расположения, хотя схема их подключения остается практически неизменной.

Любой из этих видов розеток бывает как двойным, так и одинарным. Кроме этого, существуют розетки, которые способны подключить к себе более двух телефонных аппаратов, но они практически не востребованы для установки в частных домах или квартирах.

Если в здании присутствует два телефонных аппарата, то используется двойная телефонная розетка.

Установка двойной телефонной розетки практически ничем не отличается от установки одинарной. Единственное отличие — количество проводов для подключения кабеля.

И в завершении процесса установки розетки следует установить два кабеля, чтобы обеспечить параллельную работу двух телефонных аппаратов.

Какое напряжение в телефонной линии связи

Линия телефонной связи имеет напряжение 40-60 В постоянного тока, если телефон не подключен или подключен, но трубка находится в телефонном аппарате. Во время разговора напряжение на линии связи становится переменным с амплитудой до 120 В. При снятии трубки напряжение падает до 6-12 В. Это напряжение не опасно для жизни, но может вызывать дискомфорт.

Отключение линии связи или повреждение телефона во время соединения невозможно. Телефонная линия может быть отключена на несколько минут, если в течение длительного времени снята трубка без набора номера или произошло короткое замыкание проводов линии связи. Телефонная линия автоматически отключается автоматической телефонной станцией (АТС) для экономии электроэнергии. Таким образом, можно смело приступать к самостоятельному подключению телефона к линии связи.

Перед подключением стационарного телефона, факса или радиотелефона к линии связи удобно, но не обязательно, проверить готовность линии связи. Напряжение на линии можно измерить вольтметром, предназначенным для измерения прямого напряжения.

Если телефон не подключен к линии или подключен, а гарнитура на телефоне, прибор должен показать напряжение 40-60 В. Если нет вольтметра, можно проверить картошкой, и это не шутка , а реальный способ проверить. Просто вставьте неизолированные нити лапши в разрез картофеля. Батареи не нужны, так как провода уже находятся под напряжением.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

двужильные кабели толщиной 0,3-0,5 мм,
отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
дрель,
инструмент для удаления изоляции,
тестер,
инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током

При таком напряжении это неопасно, но неприятно

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схема подключения проводов по цветам

Существует две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

Очень важный момент – это количество проводов, находящихся в витой паре. Как правило, используются кабеля с 2-х парным или 4-х парным количеством проводов. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с. В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Подключение телефонного разъема можно проводить без помощи специалиста

Но все же хоть и устройство не имеет высокого напряжения, при установке следует соблюдать осторожность и меры безопасности

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

При закрытом монтаже розетка прячется в несущей конструкции

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

бокорезы – для разделки кабеля;
нож – для зачистки концов проводов;
отвертка – крепление концов в розетке;
винты – крепление основания устройства к стене;
дрель – сверление отверстий для фиксации наружного устройства;
сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
пластиковые вставки в отверстия;
«болгарка» с диском по бетону – для выполнения скрытой проводки;
перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
тестер – для уточнения полярности контактов в разъеме при подсоединении;
защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Расширение линии

У вас может возникнуть потребность расширить линию телефонной связи, чтобы подключить еще одно устройство или телефонный аппарат. Для этого существует несколько способов:

Использование дополнительных проводов и розеток. Этот способ является наиболее простым и доступным. Вам потребуется дополнительный провод и розетка, которые вы можете приобрести в любом магазине электротоваров. Подключение проводов осуществляется в соответствии с существующей схемой подключения, при этом новые провода должны быть соединены параллельно с уже существующими.
Использование коммутатора. Если вы хотите подключить несколько устройств или телефонных аппаратов к одной линии, вам может потребоваться использование коммутатора. Коммутатор — это устройство, которое позволяет вам объединить несколько линий в одну. Для подключения коммутатора вам нужно будет использовать дополнительные провода и розетки, а также следовать инструкциям, предоставленным производителем.
Использование беспроводных технологий. Если вам необходимо подключить устройство, находящееся на значительном расстоянии от источника сигнала, вы можете воспользоваться беспроводными технологиями. Например, вы можете использовать беспроводной адаптер или Wi-Fi телефон, который позволяет устанавливать соединение без помощи проводов.

Выбор способа расширения линии зависит от ваших потребностей и возможностей. Помните, что при подключении дополнительных устройств необходимо придерживаться существующих стандартов и соблюдать правила безопасности. В случае сомнений или сложностей лучше обратиться за помощью к специалисту.

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

К клеммам розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
Для того, чтобы скрыть наружную проводку, применяют электротехнические плинтуса или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки подрозетника:

Для этого, перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
После завершения “гипсовых” работ, на розетку устанавливается внешняя, декоративная часть.

Установка розетки советского образца

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Телефонные розетки имеют несколько разновидностей:

РТШК-4 – этот стандарт, несмотря на свою “древность”, используется по сей день. В современном дизайне помещений выглядит не эстетично и, обычно, при проведении “евроремонта” меняется на более современные варианты.
RJ11 – наиболее распространённый вариант современных розеток для подключения телефона. Использует двужильную схему, что значительно облегчает монтажные работы.
RJ12 – часто бывает сдвоенного типа, что позволяет подключать два телефонных аппарата одновременно.
RJ14 – предназначены для подключения 2 телефонных линий, но практически это сделать невозможно по причине наличия в домах только одной телефонной линии, поэтому эта розетка может использоваться как стандарт RJ12.
RJ25 – практически не используется для подключения индивидуальных телефонных аппаратов, из-за наличия трёхконтактного разъёма.

Подключение телефонной розетки

Между металлическими контактами необходимо заглубление для питающего провода. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов. Особенности и правила подключения розетки Каждый существующий тип розетки имеет свои особенности подключения, однако ниже перечислим особенности монтирования розеток типа RJ и RJ, которые пользуются большим спросом. Как это выполнить, расскажем ниже.
Почти все виды розеток подключаются к сети с помощью двух контактов.
Линия в таких случаях тоже обычно проводится открытым наружным способом; внутренние, при монтаже в специально предусмотренное для этих целей углубление.
Стандарты цветовой маркировки проводов Разные производители придерживаются разных стандартов цветовой маркировки.
Места стыков изолентой обматывать не нужно.
Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов.
Можно выделить такие виды: советского образца РТШК-4; современные RJ, используемые обычно в домашних условиях; современные RJ, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники; современные RJ, являющиеся коннекторами специального назначения; универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJ
Подключение телефонной розетки и ip-телефонии. Как установить и подключить телефонную розетку?

Подключение телефонной розетки legrand. Схема подключения rj 11 legrand. Установка телефонной розетки

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

Характеристики устройств
Подготовка к подключению
Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

RJ 11 с двумя проводами.
RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

Крестовая и плоская отвертка.
Тестер для измерения напряжения в сети.
Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

Обжимной инструмент.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

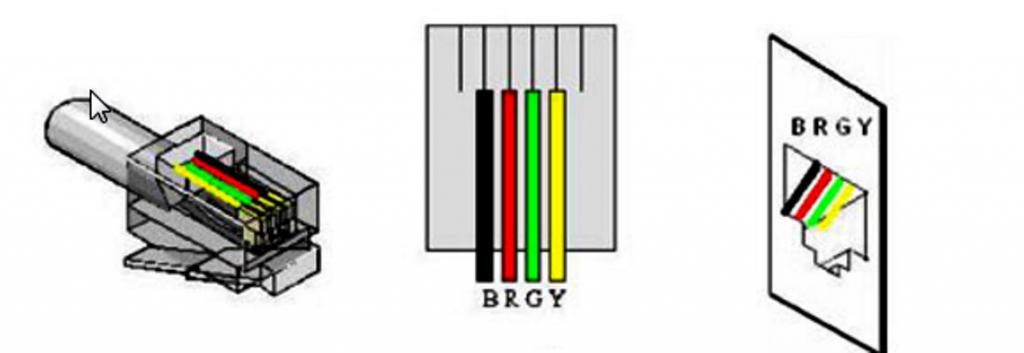

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Дляобжима сетевого кабеляпонадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Процесс обжима сетевого кабеля

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.
