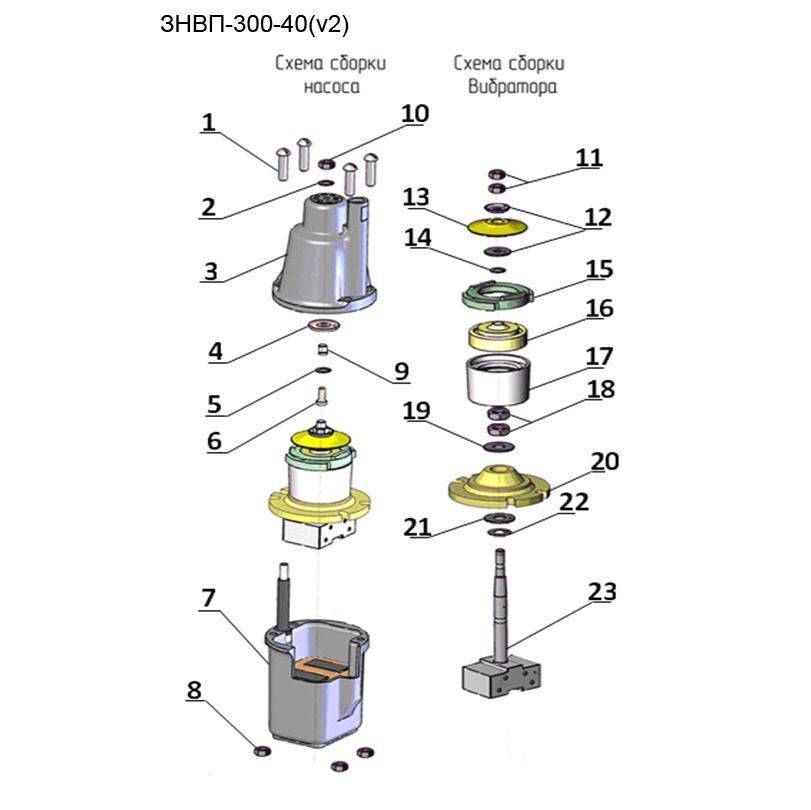

Отличительные особенности помп Зубр Родничок НПВ (ЗНПВ)
Рис. 2 Погружной насос Зубр-НПВ — технические характеристики
Производитель вибрационных электронасосов Родничок под логотипом Зубр указывает следующие отличительные особенности своей продукции от российских и китайских конкурентов:
- Обмотка электромагнитных катушек выполнена из медного провода.Практически все вибрационные помпы, произведенные в Китае под российскими торговыми марками, выпускаются с использованием алюминиевого провода, покрытого медным напылением (микс). Это существенно увеличивает потери электроэнергии при работе, увеличивает нагрев и в итоге снижает производительность.
- Резиновые детали (мембрана) выполнены из высококачественной пищевой резины в отличие от большинства помп, в которых использован промышленный каучук.
- Производитель заявляет о времени непрерывной работы устройства в 200 часов, что превышает такой показатель у лучших аналогов в 2 раза.
- Насосы ЗНВП -300 имеют производительность на 25% лучше, чем аналогичные модели. Это связано в первую очередь с использованием медного провода в обмотке.
Выходной патрубок имеет диаметр в 3/4 дюйма, что меньше стандартного 1-дюймового исполнения.
- Насосы в отличие от многих аналогичных моделей имеют следующие конструкционные отличия: одно ушко для подвешивания на трос; болты крепления корпуса с шестигранной утопленной головкой; два вида выходных патрубков: с выемкой для крепления шланга хомутиками и ребристой внешней поверхностью;
- Стоимость насосов Зубр выше, чем у конкурентов благодаря использованию более качественных материалов.
Краткий обзор популярных моделей ↑
На рынке более десятка популярных моделей, однако окончательно решить, какой вибрационный насос лучше для конкретного колодца, должен сам владелец. Для этого следует учесть конструкционные особенности и технические характеристики каждого изделия. Рассмотрим пять известных моделей.
Компактный аппарат имеет несколько модификаций со следующими характеристиками:
- напряжение – 220 В;
- мощность – 225-300 Вт;
- производительность – 400-1500 л/ч;
- напор – 40-60 м;
- вес – 5 кг;
- стоимость – 2250-2500 руб.
О насосе «Ручеек-1»
Это оборудование универсального назначения, однако мало подходящее для перекачки грязной воды (например, канализационных стоков). Специальных креплений к стенкам колодца не имеет, подвешивается на тросе или крепкой веревке. Имеет долгий срок службы, замена резиновых частей производится легко. Время эксплуатации – до 12 ч в сутки, постоянный контроль не нужен.
Бытовой насос «Малыш-М» предназначен для использования на дачных участках:
- напряжение – 220 В;
- мощность – 240-245 Вт;
- производительность – 1,3-1,5 м³/ч (до 1,8 м³/ч без напора);
- глубина погружения – 3 м;
- вес – 4 кг;
- стоимость – 1400-1800 руб.
Данная модель предназначена для перекачки чистой питьевой воды, но существуют и дренажные модификации, способные доставлять жидкость с большой степенью загрязненности. Чаще всего применяется для обеспечения 1-2 точек водоразбора или для полива сада (огорода). Существуют варианты с верхним и нижним водозабором. Основным элементом термозащиты является увеличенная медная обмотка, защищающая от перегрева.
Более простые модели подходят для полива огорода, мощные модификации – для обеспечения водой дома, фермы, небольшого предприятия.
- напряжение – 220 В;
- мощность – 225-240 Вт;
- производительность – 24 л/мин;
- максимальный напор – 60 м;
- вес – 3,8-5,5 кг;
- стоимость – 1400-1800 руб.
Преимуществом продукции бренда является продолжительность непрерывной работы до 200 часов (максимальное значение аналогов других производителей – до 100 ч). Удобный в использовании вибрационный колодезный насос имеет верхний штуцер водозабора, чем предотвращает забор грязи и мусора, однако пропускает частицы до 2 мм, поэтому его можно применять и в очистительных целях.
Минимальный диаметр и компактные размеры оборудования позволяют использовать его и в колодцах, и в скважинах.
- напряжение – 220 В;
- мощность – 180-280 Вт;
- производительность – 960-1100 л/ч;
- высота подъема воды – 60-80 м;
- вес – 4-5 кг;
- стоимость – 1700-3000 руб.
При покупке обратите внимание на длину кабеля питания – от 10 до 40 м. Более мощные модели оснащены более мощным двигателем и встроенным термостатом, который защищает от перегрева. Недорогие изделия служат для перекачки только чистой питьевой жидкости
Недорогие изделия служат для перекачки только чистой питьевой жидкости
Недорогие изделия служат для перекачки только чистой питьевой жидкости
Недорогие изделия служат для перекачки только чистой питьевой жидкости.
Небольшие легкие насосы предназначены для садовых и хозяйственных работ на загородных участках.
- напряжение – 220 В;
- мощность – 200 Вт;
- производительность – 660-1050 л/ч;
- высота подъема воды – 40-75 м;
- вес – 4-5 кг;
- стоимость – 1200-2500 руб.
Некоторые модели имеют нижний забор воды, что удобно для функционирования в глубоких водоемах. Листовая сталь и медная обмотка двигателя обеспечивают продолжительный срок службы. В комплекте кроме набора кабелей имеются запасные мембраны.
2 Порядок разборки-сборки устройства
Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:
- Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
- Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
- Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.
Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:
Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло
При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут
В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм.
Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть.
Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.
Технические параметры вибрационных насосов Родничок
Производительность: различают модели с низкой производительностью (от 360 до 750 л/час), средней (от 750 до 1500 л/час) и высокой (от 1500 до 3000 л/час). Модели УЗБИ относятся к первой категории, большинство из них обеспечивают бесперебойную работу со скоростью 430 л/час. Это хороший показатель для бытового погружного насоса для скважины, рассчитанного на частное использование. Такая производительность обеспечит стабильную подачу воды при невысоких затратах не электричество и позволит источнику воды своевременно восполняться.
Тип водозабора: приборы с нижним типом водозабора чаще используются в тех местах, где дно скважины достаточно чистое и свободное от песка и мелких камней. При этом рекомендуемое расстояние от дна до насоса составляет не менее 100 см. Что касается насоса для дачи с верхним водозабором, то его можно устанавливать на расстоянии 30 см от дна.
Термозащита: эта функция необходима на случай внештатной ситуации, когда может произойти скачок электричества или заклинивание мотора. Термозащита предотвращает перегрев сердечника, останавливая работу агрегата при возникновении проблем. Все модели УЗБИ имеют термозащиту, а значит, они безопасны и надежны в эксплуатации.
Проблемы, которых не случится с насосами от УЗБИ
- Перегрев мотора и выход насоса из строя. С нашими моделями такого не случится, потому что все они оснащены термозащитой от перегрева. В экстренной ситуации насос остановит работу и возобновит ее после того, как остынет. Вы не столкнетесь с ситуацией, когда насос внезапно вышел из строя, и вам надо срочно искать запасные детали, просить о помощи и потерять возможность сделать запланированные дела (откачать воду).
- Насос не подходит к скважине/колодцу: модели УЗБИ абсолютно универсальны и предназначены для эксплуатации в любых условиях. Независимо от вида источника воды, его глубины и чистоты, наши насосы обеспечат беспрерывную подачу воды.
- Сложности с транспортировкой. Любой насос УЗБИ можно без труда извлечь из скважины и переустановить в другое место на участке или за его пределами. Модели достаточно легкие и их совсем не сложно настроить на другую работу.
- Особые условия к хранению. Когда заканчивается летний сезон, встает вопрос хранения дачного инвентаря. И снова с насосами УЗБИ проблем не возникнет: достаточно их обсушить, сложить в коробку и убрать в подходящее место (хозблок, кладовка, шкаф и т.п.). Никаких особых требований к зимнему хранению нет, и это очень практично и удобно.
Сфера применения насосов
Погружной насос «Родничок» понадобится вам для того, чтобы:
- обеспечить подачу воды из емкости (бочка, бак, цистерна);
- организовать подачу воды из скважины или колодца;
- наладить подачу воды из открытого водоема;
- откачать воду с участка или из подвала как на этапе строительства, так и во время их эксплуатации.
Насосы «Родничок» неприхотливы в использовании и хранении: в конце сезона просто извлеките насос из воды, просушите и уберите в сухое помещение.
Обзор моделей погружных насосов Родничок
Модель | Глубина погружения | Производительность | Тип водозабора | Напор воды | Диаметр | Примечание |
|---|---|---|---|---|---|---|
Электронасос “Родничок” верх. 8 м | 8 м | 430 л/час | Верхний | 40 м | 10 см | Лучший вариант для неглубоких скважин |
Электронасос “Родничок” верх.10м | 10 м | 430 л/час | Верхний | 40 м | 10 см | Хорошее соотношение цена/качество/производительность |
Электронасос “Родничок” низ.10м | 10 м | 430 л/час | Нижний | 40 м | 10 см | Практичная и надежная модель для регулярного использования |
Электронасос “Родничок” низ. 8 м | 8 м | 430 л/час | Нижний | 40 м | 10 см | Подходит для подачи воды из емкостей и неглубоких колодцев |
Электронасос “Родничок” низ.16 м | 16 м | 430 л/час | Нижний | 40 м | 10 см | Практичный насос для откачкиводы |
Электронасос “Родничок” верх.16 м | 16 м | 430 л/час | Верхний | 40 м | 10 см | Универсальная модель для дачных нужд |
Электронасос “Родничок” верх. 20 м | 20 м | 430 л/час | Верхний | 40 м | 10 см | Подойдет для любых скважин, колодцев, водоемов |
Электронасос “Родничок” низ. 25 м | 25 м | 430 л/час | Нижний | 40 м | 10 см | Обеспечит стабильный напор воды на средней глубине |
Электронасос “Родничок” верх. 40 м | 40 м | 430 л/час | Верхний | 40 м | 10 см | Модель с максимальной функциональностью |
Электронасос “Родничок” низ. 40 м | 40 м | 430 л/час | Нижний | 40 м | 10 см | Надежный источник воды, работающий на большой глубине |
Мы предлагаем широкий модельный ряд вибрационных погружных насосов «Родничок» собственного производства. Все изделия прошли технические испытания и полностью готовы к эксплуатации. На всю продукцию действует гарантия 1 год. Сделайте свой садовый участок еще более удобным, практичным и комфортным, а Уральский завод бытовых изделий поможет вам в этом! По вопросам оформления заказа звоните 8 (800) 550-18-14 или пишите на почту info@marchencko.ru (розница) и opt@marchencko.ru (опт).
Принцип работы и технические характеристики
Малогабаритный скважинный погружной насос справляется с добычей воды как из шахт колода, так и из открытого источника. Работает от бытовой сети, обеспечивая постоянный приток воды. Функционал основан на высокочастотных колебаниях рабочей мембраны, поддерживающей изменения давления в рабочей камере. Простота устройства обеспечивает надежность прибора и значительный эксплуатационный ресурс. При соблюдении условий, Родничок прослужит не один год.
Технические характеристики насоса немногочисленны, однако скважинный агрегат применяется не только для подкачки воды для бытовых нужд, но и для полива огорода. Параметры прибора следующие:
- Питание от сети 220 В, потребление мощности 225 Вт. Скважинный насос может работать при выключении центрального питания, подключенный к дизельным генераторам или бензиновым маломощным устройствам;
- Максимальный напор до 60 метров достаточен для обеспечения потоком двух-трехэтажных построек;
- Производительность при малой глубине до 1,5 м3/час;
- Водяной насос желательно применять для перекачки чистого потока, однако Родничок может работать с водой, где есть малые вкрапления нерастворимых или волокнистых частиц при условии размера не более 2 мм;
- Конструктивно погружной насос оборудован верхним забором воды, что исключает попадания крупного мусора, однако при переработке грязного потока (включении после паводков), следует применить обычное фильтровальное оборудование, размещаемое на дне скважины;
- Оснащение встроенным клапаном не позволяет воде сливаться обратно;
- Двухконтурная изоляция электрической части насоса гарантирует повышенную безопасность прибора;
- Подключать скважинный агрегат необходимо к шлангу или трубопроводу диаметром 3/4 дюйма.
Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.
Данные технические характеристики позиционируют насос Родничок как самое доступное, удобное и приемлемое оборудование для добычи воды из колодца, скважины или открытого источника.
Технические характеристики и особенности моделей
В линейке насосов этой марки есть несколько моделей с верхним и нижним всасыванием. Все они используются для забора воды из колодца или неглубокой скважины, а также из открытых водоемов, и подачи её в горизонтальном направлении на расстояние до 100-150 метров. Что делает их удобными как для водоснабжения дома (см. Насосы для водоснабжения для дома: как выбрать), так и для полива приусадебного участка.
Условные обозначения
Изучая насос перед покупкой, следует обращать внимание на маркировку и уметь расшифровывать цифро-буквенные обозначения. Как это сделать, расскажем на примере устройства БВ 0,12-40 Малыш-К (п) Iкл:. Как это сделать, расскажем на примере устройства БВ 0,12-40 Малыш-К (п) Iкл:
Как это сделать, расскажем на примере устройства БВ 0,12-40 Малыш-К (п) Iкл:
- БВ – бытовой вибрационный;
- 0,12 – номинальная подача в литрах в секунду;
- 40 – напор в метрах при номинальной подаче;
- Малыш-К – наименование, в котором литера К указывает на наличие встроенной термозащиты;
Модели в пластиковом и алюминиевом корпусе
Iкл – первый класс защиты от поражения током. Отсутствие такого обозначения указывает на второй класс.
Базовая модель Малыш
Это самая простая модификация с нижним водозабором, предназначенная для работы в источнике диаметром не менее 100 мм. В ней нет ни фильтра, ни защиты от перегрева, ни реле давления. Но все это можно приобрести и установить отдельно, как и шланг диаметром 18-22 мм для подачи перекачиваемой воды потребителю.
Глубинный насос Малыш характеристики имеет следующие:
| Характеристика | Ед. изм. | Значение |
| Номинальная мощность | Вт | до 280 |
| Максимальный напор | м | 40 |
| Производительность при макс. напоре | л/час | 430 |
| Время непрерывной работы | час | 2 |
| Рабочее давление | мПа | 0,4 |
| Макс. глубина погружения | м | 5 |
| Вес | кг | 3-3,5 |
Малыш-М
По своим параметрам этот агрегат не отличается от базовой модели, отличие заключается в верхнем расположении водозаборного клапана. Производительность насоса Малыш-М такая же, как у Малыша.
Верхнее расположение всасывающих отверстий
Малыш-3
Диаметр насоса Малыш-3 позволяет использовать его в более узких скважинах – от 80 мм. Это более компактная версия базовой модели, номинальная мощность которой снижена до 165 Вт, а напор до 20 м. Она идеально подходит для установки в источниках с небольшим дебитом.
В комплект входит сетевой водозащищенный кабель длиной 30 метров.
Малыш-К
Это самая совершенная модификация со встроенной термозащитой и нижним водозабором. Автоматика предохраняет устройство от перегрева, вовремя отключая его от сети при повышении температуры двигателя. В отличие от других устройств, перемотка насоса Малыш-К в результате сгорания обмотки не потребуется.

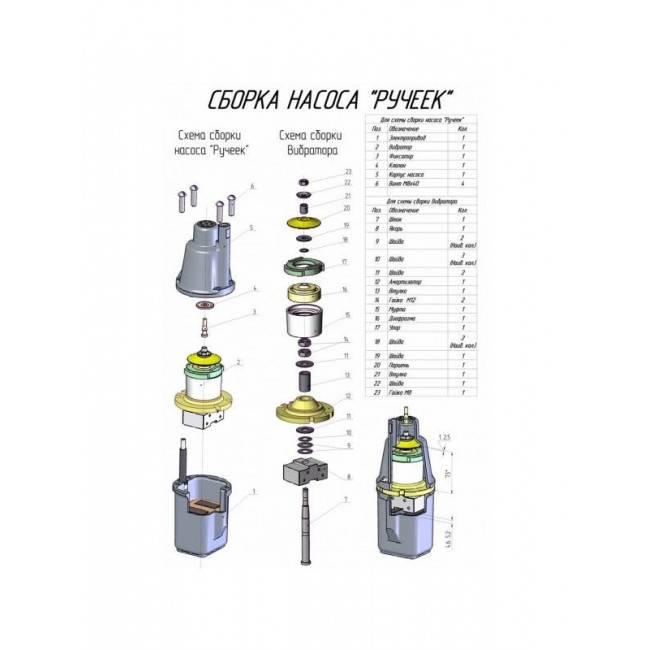

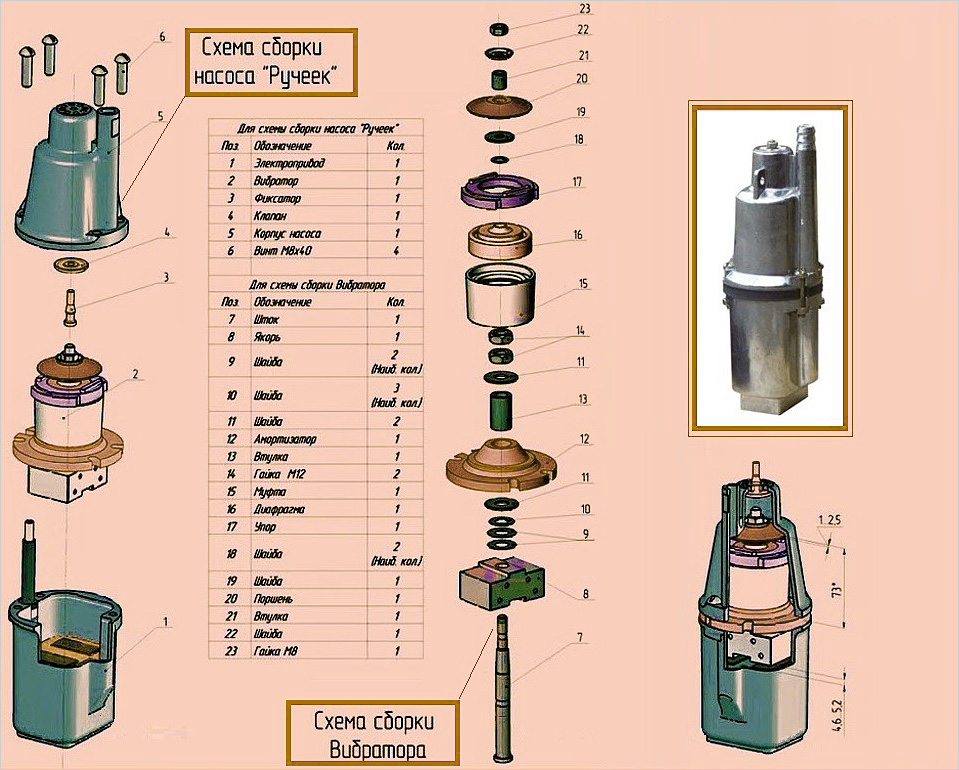

Насос Ручеек – технические характеристики и принцип действия
Насос Ручеек, технические характеристики которого имеют достойные показатели, по своей структуре состоит из двух основных частей – механической и электрической. В центре конструкции находится сердечник в форме буквы «П», обладающий магнитящими свойствами, в состав такого электромагнита входят пластины из стали, на которые надеты катушки электромагнитного излучения, медный провод, который покрывает эти пластины. Корпус сердечника выполнен из меди и загерметизирован эпоксидной смолой.
Механика насоса представлена тремя деталями – шток, якорь и амортизирующие резиновые шайбы и чем качественнее установлены эти шайбы, тем выше производительность насоса в целом. Электрику насоса от отсека с водой отделяет специальная муфта.
В конструкции насоса есть такие детали, как поршень из резины, фиксированный гайкой, и клапаны, через которые циркулирует вода и из-за попадания в насос мусора и грунта поршень и обратный клапан быстро приходят в негодность, а чтобы этого не произошло, рекомендуется установить на отверстие для забора воды фильтр.
Функционирование насоса основывается на вибрациях, которые меняют показатели давления в камере. Поэтапно данный процесс выглядит так:
- Насос подключается к электрической сети, в результате чего катушка внутри него начинает излучать магнитное поле
- Образовавшееся магнитное поле притягивает вибратор
- Поршень прогибается во внутреннюю часть и становится ближе к отсеку нагнетания
- Во всасывающем отсеке разряжается атмосфера и падает показатель давления
- Вода начинает заполнять насос
- Следующий такт тока убирает магнитное поле, и поршень встает в исходное положение;
- Вода под давлением поршня поступает в отсек нагнетания
- Следующий такт электрического тока повторяет процесс, благодаря чему вода поступательными движениями начинает свое путешествие в трубы
Насос Ручеек, характеристика которого по многим показателям лучше аналоговых устройств, имеет следующие технические параметры:
- Воду при помощи насоса Ручеек можно поднять на высоту не менее 40 метров
- Опустить насос в воду разрешается на глубину не более 7 метров
- Диаметр скважины, из которой осуществляется забор воды, должен составлять не менее 10 см
- Производительность насоса данной марки различается в зависимости от его модификации и может иметь следующие показатели: 360, 750 или 1500 литров в час
- Показатель мощности также зависит от модели и колеблется в диапазоне от 225 до 300 Вт;
- Рабочее напряжение имеет стандартный показатель – 220 В
- Время бесперебойной работы насоса равняется 12 часам
Насос Ручеек, производительность которого во многом также зависит от грамотного его использования, лучше приобретать с верхним забором воды, поскольку он меньше подвергается засорению грунтовыми частицами и другим мусором.
Особенности эксплуатации
Высокая надежность обуславливается термозащитой, которой оснащены все приборы типа Родничок. Обеспечивая отключение при перегреве или скачках поступления энергии, защита позволяет безбоязненно оставлять прибор для автономной работы на продолжительное время. Специалисты подчеркивают еще некоторые особенности приборов:
- Нормативная глубина не более 10 метров, однако, прочность корпуса позволяет работать на более глубоких режимах. Но без злоупотребления, так как значительная глубина влияет на снижение производительности;
- Показанная температура воды не более +40 С;
- Использовать установку в течение суток более 12 часов не рекомендуется, при этом каждые два часа прибор нужно останавливать, можно не вынимая из колодца, скважины, и давать «отдохнуть» примерно 20 минут;
- Оснащение корпуса резиновым кольцом гарантировано убережет скважинный насос от контакта с шахтой обсадной трубы или колодезными кольцами. Сечение трубы должно быть не менее 125 мм;
- Опускать подвешенный насос можно на тросах, веревках. Обладая малой массой (3,4 кг), прибор несложно вытащить для профилактического осмотра или ремонта;
- Ни в коем случае не использовать шнур питания в качестве троса;
- Эксплуатация рекомендуется вместе с накопительным баком и системами автоматического управления.
Мнения обладателей
Еще одним неоспоримым причиной, который напрямую воздействует на решение потребителя, являются отзывы обладателей. Прежде всего все отмечают доступную цена агрегата. При появлении неисправностей либо недостатков большая часть решает приобрести новый насос, нежели заниматься ремонтом ветхого.
В некоторых отзывах обладателей присутствует информация относительно глубины применения, а правильнее о том, что насос хорошо работает не только на глубине 10 м, но и 20 м. Решая проблему с длиной сетевого кабеля, создают простое наращивание, что разрешает применять Родничок на громадной глубине.
Подводя итоги, возможно сделать вывод: насос Родничок зарекомендовал себя как практичное и доступное устройство для постоянного обеспечения водой жилья. В случае если следовать инструкции и делать все требования производителя, и аккуратно относиться к агрегату, то он прослужит много лет.
Выбираем насос по техническим характеристикам ↑
Некоторые параметры не стоит брать во внимание, так как они одинаковы у всех производителей. Например, оптимальной глубиной погружения признан показатель в 7 м, поэтому в техническом паспорте изделия вы увидите именно эту цифру
Диаметр, напротив, бывает разным – 76-106 мм
Диаметр, напротив, бывает разным – 76-106 мм
Небольшая разница – всего 3 см – имеет значение, если аппарат предназначен для использования в узких пространствах, например в обсадной трубе скважины. Необходимо подобрать оборудование, которое беспрепятственно войдет в трубу, то есть его внешний диаметр должен быть на несколько миллиметров меньше
Диаметр, напротив, бывает разным – 76-106 мм. Небольшая разница – всего 3 см – имеет значение, если аппарат предназначен для использования в узких пространствах, например в обсадной трубе скважины. Необходимо подобрать оборудование, которое беспрепятственно войдет в трубу, то есть его внешний диаметр должен быть на несколько миллиметров меньше.
Главный показатель, который вас должен заинтересовать – производительность. Она должна отвечать двум требованиям: не превышать дебит водоема и выдерживать запланированную нагрузку. По производительности все вибрационные устройства делят на 3 категории:
- низкая – 360-700 л/ч;
- средняя – 700-1500 л/ч;
- высокая – более 1500 л/ч.
Максимальные параметры достигают 2000 л/ч, они свойственны мощным дренажным или скважинным устройствам.
Сравнительная таблица характеристик для насоса «Водолей»
При покупке обязательно уточните высоту подъема жидкости и рассчитайте напор, так как без необходимого давления жидкость не достигнет точек разбора. Расчет производят просто: складывают глубину погружения с расстоянием от поверхности воды до верхней точки колодца, прибавляют длину труб, плюс около 20% от полученной суммы на потери. Среднее значение – 40-60 м. Чем ближе к дому или огороду источник, тем выше давление.
Опытные пользователи всегда выбирают аппараты с термозащитой. Она устроена по-разному. Например, у моделей с верхним водозабором охлаждение происходит только у полностью погруженных в жидкость корпусов. Лучим вариантом является автоматическая термозащита, которая отключает работу при перегреве (как у насоса «Малыш»). Она срабатывает при скачках напряжения, поломке прибора или пересыхании источника.
Длина кабеля должна быть не меньше расстояния от колодца до источника электроэнергии. Короткий кабель питания нарастить несложно — в продаже большое количество удлинителей с защитой
Обратите внимание на качество изоляции кабеля: плотная обмотка обеспечивает бесперебойную работу в любых условиях, даже при низкой температуре. Проверьте резьбовые элементы и наличие переходника для подключения, который позволит присоединять трубы различного диаметра – 19-26 мм
