Подключение светодиодной ленты к сети 220 В без блока питания

Необходимые инструменты

Установка данного вида освещения не требует наличия сложного профессионального оборудования, кроме того, некоторые комплектующие могут идти в наборе с лентой. Чтобы установить дюралайт нужно иметь следующие материалы и инструменты:

  • катушку дюралайта;
  • 3-хжильный кабель ВВГнг-Ls сечением 1,5 мм2;
  • монтажный провод 1,5 мм2;
  • блок питания;
  • диммер/пульт управления;
  • ножницы или канцелярский нож;
  • бокорезы (кусачки);
  • термоусадочные трубки или изолента;
  • 2-сторонний скотч (в случае, если недостаточно клейкой основы ленты);
  • паяльник;
  • алюминиевый или пластиковый профиль необходимой длины;
  • жидкость для обезжиривания поверхности (спирт/ацетон/растворитель и проч.).

Инструменты для монтажа светодиодной ленты.

Подключение в автомобиль

В бортовой сети транспортного средства хоть и напряжение около 12 вольт, которое подходит для питания ленты, но это не совсем так. Когда двигатель вращается с рабочими оборотами (не холостыми) напряжение на выходе генератора достигает 14,3 – 14,7 В, эта величина необходима для заряда АКБ. Если вы подключите к нему светодиоды, вряд ли они долго проработают, от повышенного напряжения будет повышенный ток, как следствие – повышенный нагрев. Это приведет к преждевременному выходу из строя светодиодов, деградации кристаллов и снижению ресурса.

Поэтому нужно использовать интегральный стабилизатор типа КРЕН или L7812, в корпусе TO220, плюс небольшой алюминиевый радиатор, он способен выдать 12 В при максимальном токе до 1,5 – 2 А.

Как подключить в машине

Некоторые автовладельцы используют светодиодные ленты для придания своим автомобилям стильного вида, при этом у них возникает вопрос: как выполнить подключение такого источника света.

Бортовая электрическая сеть автомобиля работает на напряжении 12,0 Вольт постоянного тока, что соответствует параметрам, обеспечивающим работу светодиодов. В связи с этим, ленты одного типа свечения можно подключить через прикуриватель автомобиля или через блок предохранителей.

При использовании лент RGB – свечения, потребуется установка электронного блока, который также можно подключить через прикуриватель или блок предохранителей.

Яркость освещения

Светодиоды обладают различной яркостью, а определить уровень яркости можно по цифровой маркировке. Цифры позволяют определить габариты диодов, а также мощность генерируемого светового потока. Основные модели диодов:

  • 3528. Светодиоды этого класса обладают средней яркостью, а одна лампа излучает 4-5 люмен светового потока. Использовать такие диоды можно для подсветки мебели, пола, стен, потолка, декоративных элементов дома. Еще один вариант применения — подсветка многоярусного потолка на основе гипсокартона.
  • 5050/5055/5060. Представляет собой класс схожих светодиодов, способных генерировать излучение в пределах 12-15 люмен. Такие системы подходят для освещения небольших и средних комнат, а также в качестве вспомогательной подсветки мебели, потолков, декоративных элементов.
  • 2835. Системы этого типа генерируют высокий уровень светового потока в пределах 25-28 люмен. Такие светодиоды можно применять для создания полноценного освещения в доме, офисе, небольших или средних публичных заведениях. Для вспомогательной подсветки их применение нецелесообразно.
  • 5630/5730. Представляет собой класс схожих светодиодов, способных генерировать мощное световое излучение на уровне 60-75 люмен. Устройства такого типа используются для освещения улиц и крупных помещений. Еще одна популярная сфера применения диодов 5630/5730 — создания наружной рекламы.

Как избежать 5 ошибок при подключении ленты

Чтобы избежать ошибок при подключении, следуем инструкциям и делаем всего 5 шагов:

  1. Отрезаем нужную длину. Не забываем, что резать можно только по 50, 100 или 200 см.
  2. Если лента герметичная, то отрезанные концы необходимо обработать при помощи герметика, а после надеть на него коннектор из силикона. Он выпускается в виде кольца.
  3. Подключаем конвектор и закрепляем его при помощи герметика.
  4. Соблюдаем понятность и соединяем провод от выпрямителя. Выпрямитель
  5. Проверяем, чтобы вся лента была максимально герметичная. Внутрь не должна попасть вода.

Питание ленты своими руками обеспечено.

Выпрямитель будет состоять из диодного моста со своей мощностью. Она может составлять 700 Вт. В таком случае можно смело использовать 100 метров обычной светодиодной ленты, или 40 метров очень мощной. Этого вполне достаточно, чтобы осветить очень большое помещение.

В отличие от обычных ЛЕД, не нужно обращать внимание на толщину проводов питания. Даже если использовать провод в 0,75 квадратных миллиметров, то он всё равно очень легко справиться с мощностью в 1500 W

Поскольку в устройстве не предусмотрен конденсатор, то вся лента будет мерцать частотой 100 герц из-за того, что сглаживать пульсации не получится. СаНПИН запрещает использовать такие пульсации в рабочих помещениях или там, где читают люди. Именно поэтому в квартире устанавливать такое приспособление нежелательно.

Подключаем диодную ленту в сеть 220 в

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

  • Светодиодная лента;
  • блок питания;
  • RGB-контроллер с пультом управления;
  • RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

  • Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
  • радио-канал – позволяет пользоваться в пределах дома;
  • Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

  1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
  2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
  3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Техника безопасности

Кратко о нюансах подключения, которое выполняется в большинстве домов – для обеспечения безопасности при работе с электрической цепью часто бывает мало выключить один только выключатель. Дело в том, что он, как правило, размыкает фазу, но при этом из-за отсутствия заземления на ноле остается остаточное напряжение. Если заземление неправильное, например, люди подключаются к батарее или водопроводу, есть риск попасть на напряжение между фазой и заземлением. Отключайте питание полностью на рубильнике или счетчике на входе в дом или квартиру, и сделайте уже правильное заземление, если у вас его нет.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

С балластным элементом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно из соображений безопасности. Каждая точка цепи будет находиться под полным сетевым напряжением, поэтому все манипуляции надо производить при полном отключении ленты. Но если более безопасные варианты недоступны, можно подключить к сети через резистор, который погасит излишек напряжения. Его номинал выбирают так, чтобы при рабочем токе (определяемым мощностью светильника) на нем падала разница между напряжением сети и номинальным напряжением ленты:

Rб=(Uсети-Uном)/( Iном), где:

  • Rб – значение балластного сопротивления;
  • Uсети – сетевое напряжение;
  • Uном – номинальное напряжение ленты;
  • Iном – номинальный ток ленты, вычисляемый по формуле Руд*L /Uном.

Важно! В данном расчете надо пользоваться амплитудным значением сетевого напряжения 310 В. Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом

Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания.


Подключение ленты через гасящий резистор.

На самом деле, все не так радужно. Для начала надо посчитать мощность, рассеиваемую на балласте, как ток, умноженный на напряжение (здесь берется действующее значение напряжения 220 В):

Рб=Iном*220В = 10А*220В=2200 Вт. Найти резистор такой мощности сложно, да и габариты у него будут соответствующие. И с ростом мощности полотна расчетное сопротивление будет падать, а рассеиваемая (впустую!) мощность – расти, поэтому такой способ применим только для маломощных светильников. Эту проблему можно обойти применением в качестве балласта конденсатора вместо резистора. Его емкость рассчитывается по приведенной формуле:

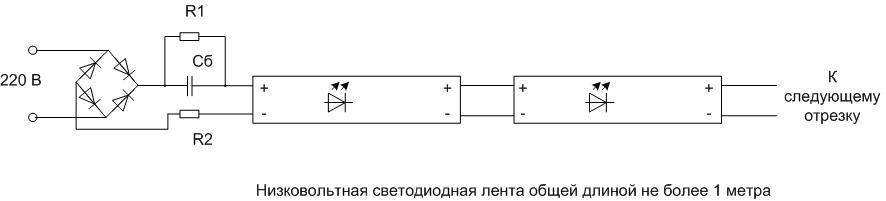

С=4,45 (Uсети-Uном)/( Iном), где С – емкость в мкФ.


Применение конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в схему надо добавить два резистора:

  • R1 – сопротивлением в несколько сот килоом для разрядки конденсатора после выключения;
  • R2 – для ограничения тока заряда в момент включения, его номинал может составлять несколько десятков Ом.

Но эта проблема не единственная:

  1. Упоминалось о вопросах с электробезопасностью при эксплуатации лент с таким подключением. Поэтому запитать таким образом можно лишь ленту в силиконовой оболочке, а места соединений должны быть тщательно изолированы. И совсем плохой идеей будет применить такое подключение во влажных помещениях (бассейнах, банях, аквариумах).

  2. Расчет верен только для определенной ленты заданной длины. При любой замене или изменении длины полотна балласт надо пересчитать заново.
  3. Напряжение в сети в нормальном режиме может отклоняться в пределах 5%, максимально допустимым считается 10%. Также точность самых распространенных резисторов составляет 10%. С учетом разброса параметров лент относительно заявленных, напряжение на ленте (и ток через светодиоды) может значительно отличаться от расчетных, даже если уточнить расчеты фактическими замерами – просто по причине колебаний напряжения сети. Итогом может стать с одной стороны снижение яркости свечения, с другой – выход светильника из строя из-за сверхтока. Эта проблема проявляется тем отчетливей, чем ниже напряжение питания ленты. При применении конденсатора проблема лишь усугубляется, потому что ряд номиналов емкостей реже, чем ряд сопротивлений, а фактическая точность ниже.
  4. При применении диммера для регулирования яркости или контроллера для управления цветом свечения RGB-лент ток через светодиоды будет изменяться, одновременно будет меняться падение напряжения на балласте, что также усугубит нестабильность падения напряжения на ленте синхронно с изменением тока. Поэтому применение устройств для регулирования интенсивности излучения исключено.

По совокупности проблем такое подключение надо применять лишь при полной невозможности использования блока питания на соответствующее напряжение.


Параллельное включение полотен с индивидуальным балластом.

Если применяется несколько отрезков полотна общей длиной более 1 метра, их надо соединять параллельно. В противном случае проводники ленты не смогут выдержать общего тока системы освещения. Еще лучше рассчитать балласт для каждого отрезка раздельно. При необходимости замены пересчету будет подлежать только заменяемое полотно. Диодный мост должен с запасом выдерживать суммарный ток всех отрезков ленты.

Подключение одноцветной светодиодной ленты

Начнем с подключения одноцветной ленты, так как для ее работы используется меньше компонентов и она более распространена.Рассмотрим компоненты требующиеся для подключения.

  • светодиодная лента
  • блок питания
  • провода
  • сетевой шнур

На картинке представлена схема для 1 и 2 типа блоков питания. Далее рассмотрим подробно каждый из этапов. Тип блока питания можно определить в конце статьи.Для обеих схем большая часть выполняемых действий будет одинакова.Представленные ниже примеры демонстрирует подключение одноцветной ленты. Для подключения многоцветной RGB ленты используется иной подход. Его вы сможете найти опустившись вниз по статье, или воспользуйтесь меню навигации в начале статьи.Предупреждение!Еще раз напоминаем о предупреждении в начала материала. Мы и ресурс не несем никакой ответственности за последствия. Все описанное и изложенное производится на собственный страх и риск.

Возьмем ленту и найдем припаянные провода в начале, если они отсутствуют, то находим

ближайшие контактные площадки.

Далее у нас есть несколько вариантов.

  • 1 Мы можем вставить контактные площадки в коннектор.
  • 2 Если присутствуют провода в начале ленты, то мы можем сделать скрутку.

  • 3 Если присутствуют провода в начале ленты, то мы можем припаяться к ним.

Первый вариант с коннекторами достаточно прост в реализации так как лента соединяется с коннекторами при помощи «защелок», поэтому мы не будем особо останавливаться на этом способе и перейдем к остальным.Оставшиеся два способа имеют, схожие этапы, поэтому мы рассмотрим их вместе.  Продолжаем. Мы нашли провода вначале ленты или ближайшие контактные площадки.После этого нам необходимо хотя бы немного удлинить провода, что бы можно было закрепить или положить блок питания в удобное место.Если вначале ленты присутствуют провода, то следуйте инструкции, которая будет далее.Если нет, то пропустите последующие шаги и сразу опуститесь ниже, до раздела, где мы рассказываем, и соединить их. Или нажмите для перехода.В том разделе вы найдете, как припаять отсутствующие провода. Желательно сразу припаивать провода требующейся вам длинны.

Первым шагом нам нужно снять изоляцию с проводов на ленте, а так же с проводов, которыми мы будем удлинять.

Снимаем по несколько сантиметров и переходим к выполнению следующего шага.

Самое главное не перепутать провода при соединении с блоком питания в конце, а пока продолжаем.

Берем оголенные провода и скручиваем «волоски» между собой.

В готовом виде должно выглядеть, как на фото выше. На данном моменте вариант – скрутка почти готов, остается только заизолировать каждый из проводов, по отдельности.После того, как заизолировали провода, можно переходить к подключению блока питания и использованию продукта.Для тех, кто собирается использовать вариант с пайкой, продолжаем далее выполнять шаги. Их остается не так много.

Выполнив скрутку подготавливаем паяльник и принадлежности к пайке. Как правильно паять не буду рассказывать в данной статье, иначе это может затянуться надолго.

Расскажу как-нибудь в другой раз. Предположим, что мы уже спаяли провода между собой. В готовом виде будет выглядеть примерно, как на фото.

Осталось заизолировать провода.Далее переходим к подключению блока питания или читаем, как соединить части ленты.Для начала определим, какой тип блока питания у нас имеется. Для этого переходим почти в самый конец статьи или нажимаем для автоматической прокрутки.Определив тип блока питания выполняем один из следующих пунктов в зависимости от имеющегося типа.

1 тип

Если у вас первый тип блока питания, вы использовали коннектор для ленты с таким же разъемом, как у блока питания, то просто соедините их.

Если у вас отсутствует коннектор на ленте, то срежьте разъем с блока питания и припаяйте провода от ленты, соблюдая обозначения – плюс и минус.

2 тип

Если у вас второй тип.

  • Зачистите удлиненные провода на ленте с обратной стороны, скрутите их

  • Немного открутите винтики на блоке питания

  • Затем подсуньте под них провода, а лучше обвяжите винтики проводами в виде кольца

  • Затем прижмите провода винтиками

  • Таким же образом подключите сетевой шнур

  • Если видны оголенные провода, то заизолируйте их

  • Все готово пользуйтесь.

Расчет мощности LED-ленты

Для определения пометровой мощности ленты достаточно знать ее тип и воспользоваться таблицей. Для этого берем в руки рулетку и измеряем светодиод. Когда размер посек измерений получается 3,5х2,8 мм (длина и ширина),  то это согласно таблице — SMD 3528.

Если же размеры иные, то смотрим таблицу и определяем тип светодиодной ленты:

Каждый светодиод рассчитан на определенный номинальный ток. Сама же мощность рассчитывается по формуле

Например, после измерений выяснено, что лента относится к типу SMD 2835, с питающим напряжением 12В  с количеством светодиодов 30 шт. на один метр. После подсчетов по вышеприведенной формуле получаем мощность 7,2 Вт/м.

Чтобы рассчитать всю мощность LED-ленты, умножаем полученный результат на ее длину. Обычно в продаже встречаются пятиметровые ленты такого типа, что рассматривается для примера. Получаем 36 Вт.

Когда, например, нужна пятнадцатиметровая лента, то она будет уже потреблять 108 Вт. Обычно в техдокументации к светодиодной ленте есть вся необходимая информация от производителя.

Когда ее по тем или иным причинам нет, воспользуемся вновь таблицей, в которой рассчитана мощность всех популярных  LED-лент:

Когда нужно узнать, сколько потребляет лента электричества в сутки, достаточно умножить ее почасовую мощность, что указана в таблице,  на 24.

Схема подключения

Прежде чем начать сборку схемы с диммером, необходимо проверить мощностные характеристики. Мощность светодиодной ленты не должна превышать значения, указанные на корпусе устройства (лучше, если эти показатели будут меньше). Если диммер рассчитан на управление мощностью в 150 Вт, идеальным вариантом будет, если LED-лента будет потреблять около 147 Вт. Это поможет прослужить прибору очень долго.

Что касается непосредственно монтажа, здесь необходимо соблюдать общепринятый порядок работы для всех электрических сетей:

  1. Первоочередно нужно отключить питание сети, в контуре которой будет производиться установка. Отсутствие напряжения проверяется тестером или мультиметром. Необходимо убедиться в отсутствии возможности случайной подачи тока, при необходимости вывесить предупреждающий знак.
  2. В помещении устанавливается светодиодная лента, а в монтажную коробку ставят диммер с использованием соответствующих крепежных материалов и инструментов.
  3. К клеммам с маркировкой L и N нужно подключить фазный и нулевой провод соответственно. Определить положение питающих проводников необходимо до момента отключения сети.
  4. По окончании монтажа проверяют работоспособность собранной схемы.

Одноцветная

Светодиодная лента питается от источника постоянного тока напряжением 12 В, а бытовая сеть — источник переменного тока с напряжением 220 В. Диммируемая светодиодная лента запитывается через преобразователь 220/12 В. На вход подключается нуль и фаза сети, а на выход — светодиодная лента.

Важно не перепутать полярность проводников. При неправильном подключении лента просто не будет работать. Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

  1. Использовать несколько блоков питания. Для каждой ленты отдельный источник питания.
  2. Один блок питания. Каждая лента подключается параллельно друг другу к выходу преобразователя.

RGB

Способ монтажа точно такой же, как и с монохромной лентой, с небольшим отличием. После блока питания устанавливают RGB-контроллер, который позволяет производить регулирование цветности светодиодной ленты

Важно учитывать мощность контроллера при подборе количества RGB-лент

Теперь непосредственно о подключении. К клеммам V+ и V- подключают пониженное напряжение от блока питания. К контактам на выводе подключают:

  • R (red) — красный провод;
  • G (green) — зеленый проводник;
  • B (blue) — синий провод;
  • V+ — желтый общий провод.

Каждый провод, кроме желтого, отвечает за соответствующий цвет ленты. Необходимо безошибочно подключить каждый проводник к своему гнезду. Ничего плохого не произойдет, но цвета будут отображаться неверно.
