Подключение к сети альтернативный способ
Взяли вот такой кабель:
Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя
- Так выглядеть конец.
- Зачистил.
- С помощью вот такого клемника соединил с проводом.
Противоположную сторону необходимо заизолировать. Перемыкать жилы запрещается. И надо следить чтобы они не перемыкались в любой среде. Для этого можно купить специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все сделать и самостоятельно из подручных средств, таких как термоусадочная трубка и термопистолет.
- Термопистолет.
- Термоусадочная трубка.
- Конец изолируемого кабеля.
Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.
Такую же процедуру можно проделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.
Монтаж
На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.
Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом. На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.
При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:
- в виде одного или нескольких прямых отрезков под трубой;
- под трубой зигзагообразно;
- наматывают на трубу спиралью с равным шагом.
Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.
При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.
Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.
Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.
Рекомендуется соединить греющий кабель с проводом электросети до монтажа в трубу. Осуществлять подключение после сборки будет сложнее.
Подключение
Подключение осуществляют в таком порядке:
- конец кабеля освобождают от изоляции на длину в 3 см;
- подрезав кусачками экранирующую оплетку, сворачивают ее в жгут;
- если кабель саморегулирующийся, вырезают полупроводниковую матрицу, чтобы освободить концы токопроводящих жил;
- зачищают концы жил провода, используемого для подключения к сети;
- путем опрессовки гильзами соединяют заземляющую жилу провода с экранирующей оплеткой греющего кабеля, а фазу и ноль — с началом и концом резистивной жилы (нерегулируемый) или с токопроводящими жилами (саморегулирующийся).
Остается подключить нагреватель к распредщитку.
Как подключить греющий кабель: способы монтажа
Способов монтажа греющего кабеля на водопровод существует, как уже говорилось, два:
- Внутренний. Элемент заводится внутрь.
- Наружный. Крепеж кабеля осуществляется намоткой вдоль трубы.
Подключение термокабеля следует производить, строго придерживаясь прилагаемой инструкции (схемы).
Внутри трубы
Этот способ подходит не для каждой трубы. Ее сечение должно быть не менее 40 мм. Если отойти от этого правила, то в трубах малого диаметра нагревающий элемент частично перекроет поток воды.
Таким способом обустроить обогрев длинной трубы будет сложно, а вот для коротких участков этот вариант является наиболее рациональным способом.
На вертикальных участках удобнее всего прокладывать этот элемент сверху вниз. Процесс проходит с использованием уплотнительной муфты и тройника – первая не дает соскользнуть шнуру.
Такой монтаж, зачастую, целесообразнее внешнего, из-за ремонта или же замены элементов. Здесь все проще – вынимается старый и заводится новый. В этом случае во время прокладки труб нужно предпринять меры для быстрой замены кабеля – первые многие мастера монтируют без уголков и муфт – трубу просто плавно выгибают. Так кабель беспрепятственно вынимается и легко заводится новый при необходимости.
Существует еще один метод, когда в трубу закладывается два кабеля, один из которых подключен, а другой держат в резерве не под напряжением. Так, в случае выходя из строя первого кабеля, задействуют другой, исправный, и не нужно никаких земельных работ и прочих «раскопок». Недостаток этого метода в том, что это обходится довольно дорого, и не каждый домовладелец на это соглашается.
Наружный монтаж
Намотка элемента снаружи трубы характерна тем, что этот способ не очень надежен и удобен в том плане, что если элемент выйдет из строя, то его придется раскапывать, а это очень трудоемко и сложно (в зависимости еще, где и как он закопан). Большую роль играет время года, когда из-за промерзания грунта это сделать будет практически невозможно.
Что до самого выполнения наружного монтажа, то осуществить его вдоль трубы легко. Пошагово:
- Нагревательный элемент фиксируют с одного края посредством самоклеющегося стекловолокна или же пластиковых хомутов, которые выдерживают высокую температуру.
- Шаг крепления держателей – 30 см. Металлические крепления не используются!
- Длина нагревательного элемента равна длине трубы, которая будет обогреваться.
Так осуществляется так называемый линейный монтаж, который существует помимо монтажа по спирали, при котором кабель навивают по всей длине. Он особенно актуален в том случае, если трубы заглублены в грунт.
В первом случае нагреватель крепят не снизу или сверху, а в положении «8 часов» или же «4 часа».
Навивают кабель на трубы среднего или же большого диаметра, размеренным шагом. Достоинства навивочного способа в том, что контакт при этом максимальный и нагрев тоже. К минусу можно отнести повышенный расход материала, в отличие от линейного способа.
Применение для обогрева труб
Терморегулирующий кабель применяется для обогрева труб диаметром более 40 мм.
Особенности монтажа системы обогрева внутри трубопровода
Греющий кабель помещают внутри трубы при невозможности внешнего монтажа. Он проталкивается внутрь трубы и подключается к электрической сети с использованием специальной термоусадочной муфты.
Греющий кабель прокладка внутри трубы
Весьма желательно, чтобы эти работы проводил квалифицированный электрик, поскольку работы по прокладке электрического оборудования внутри системы водоснабжения отличаются повышенной опасностью в случае ошибок монтажа.
Дополнительного сервиса и обслуживания система обогрева не требует.
Как закрепить поверх трубы?
Имеется два основных способа крепления кабеля. Параллельный (линейный) и круговой.
При параллельном (линейном) монтаже, он закрепляется поверх трубы. Длина кабеля в этом случае равняется длине обогреваемого участка.
Параллельный монтаж греющего кабеля снаружи трубы
Возможность саморегуляции кабеля позволяет использовать перехлест при необходимости обогрева наружных запирающих конструкций. Кранов, вентилей, счетчиков, врезок.
Необходимо обеспечить его плотное прилегание к обогреваемой поверхности. Для этого обязательно нужно очистить поверхность трубы.
При круговом креплении, кабель обматывает трубу с шагом витка, согласно спецификации.
После завершения работы, следует обмотать полученную систему алюминиевым скотчем для закрепления и экранирования. В целях снижения теплопотерь, рекомендуется добавить теплоизоляцию.
При монтаже категорически запрещается использовать пластиковый скотч вместо алюминиевого.
Особенности монтажа
Укладка кабеля должна проводиться в благоприятной тепловой зоне.
При температуре ниже -5 градусов монтаж запрещен. Это ограничение связано со структурой полимера внутри него.
При укладке в низких температурах, он может быть поврежден.
Как уложить провод, если он утратил гибкость при 0 градусов?
Аккуратно размотав бухту, производится включение его в сеть примерно на минуту. Кабель восстановит гибкость. После этого можно проводить монтаж.
Подключать к сети не размотанный провод крайне не рекомендуется.
Что важно знать о греющем кабеле
Греющий кабель — это электропровод с определенным электрическим сопротивлением. Кабель такого типа имеют одну или две нагревательных жилы, защищенных несколькими слоями термостойкой изоляции. Поскольку кабель работает в тяжелых условиях, а подключается к сетевому напряжению — качество изоляции определяет уровень безопасности его использования.
Греющий кабель для водопровода
Важно!
Пластиковая оболочка обычного провода плохо передает тепло, но сама легко плавится при повышенной температуре! Именно поэтому крайне нежелательно делать греющий кабель для водопровода своим руками из проводов, не предназначенных для этой цели.
Рекомендуется заранее предусмотреть необходимость использования греющего кабеля. Лучше всего провести укладку во время монтажа водопроводной системы. Это сэкономит вам не только время, но и средства, так как позволит выбрать более экономичный резистивный кабель для наружного использования.
Совет
Подключать кабель в розетку необходимо зависимо от погодных условий, когда температура земли опустится до нуля. Но не стоит дожидаться сильных заморозков, это может быть чревато как для кабеля, так и для водопровода.
Особенности подключения разных типов напольного отопления
В зависимости от типа теплого пола, подсоединение его элементов к термостату, в том числе – датчика, осуществляется следующим способом:
- при подключении системы отопления, которая сформирована при помощи одножильного кабеля, нужно произвести установку основного токоведущего провода белого цвета к контактам под номерами три и четыре. К гнездам присоединяются оба конца нагревательного элемента. К контакту под номером пять подключается провод зеленого цвета – заземление;
подсоединение двужильного кабеля осуществляется к тем же контактам, но по другой схеме. С его конца выходят три провода, где коричневый – фаза, синий – ноль, зеленый – заземление. Они в последовательном порядке подключаются к каждому гнезду.
Схема подключения датчика термостата к теплому полу
Принцип подключения всех элементов системы к термостату и электросети один и тот же. В зависимости от использованной модели прибора, могут появляться некоторые особенности во время монтажа. Чтобы не ошибиться и сделать все правильно, стоит внимательно изучить инструкцию, где указан каждый шаг. Также на самом приборе нарисован схематический план подсоединения всех элементов.
С помощью, каких способов можно сделать обогрев водопроводных труб кабелем?
Для начала вам следует изучить, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом. После этого вы сможете ознакомиться с дополнительными системами обогрева водопроводных труб.
Статья по теме: Коричневая мебель: какие обои выбрать, фото
По трубе
Этот обогрев водопроводных труб применяется намного чаще. Этот процесс обусловлен удобностью монтажа системы. Также этот способ крепления включает в себя дополнительные виды. Ниже мы ознакомимся с каждым видом по отдельности.
Вдоль трубопровода
Монтаж греющего кабеля для водопровода с помощью этого способа выполнить достаточно легко. В этом случае крепить кабель для обогрева водопроводных труб необходимо внизу. Благодаря этому вы сможете обеспечить полную безопасность своей системе от механических повреждений. Обычно процесс замерзания в трубе начинается снизу. Именно поэтому вы сможете предотвратить этот процесс. Если вы планируете проложить несколько кабельных линий для обогрева трубы, тогда выполнять этот процесс необходимо по схеме ниже.
Крепления греющего кабеля к водопроводным трубам следует выполнять с помощью алюминиевого скотча. Он способен не только закрепить проводник, но и увеличить его теплоотдачу. При необходимости вместо скотча вы сможете использовать клейкую ленту.
Особое внимание необходимо уделить монтажу греющего кабеля для водопровода через углы. В этом случае проводник лучше всего размещать, как изображено на картинке ниже. Если вам интересно, то можете прочесть про установку электрокамина
Если вам интересно, то можете прочесть про установку электрокамина.
Спиралью
Если в вашем регионе замечены слишком низкие температуры, тогда размещать свой кабель лучше спиралью. В этом случае вы сможете значительно улучшить качество обогрева. Укладку кабеля для водопровода в этом случае необходимо делать следующим образом:
В этом случае нагревательный кабель будет обматываться с припуском. После этого петли необходимо завернуть в обратном направлении.
Отдельные узлы
В местах монтажа кранов или задвижек вам потребует больше нагревательного кабеля. Здесь вы сможете увидеть большой отвод тепла. Именно поэтому ниже вы сможете увидеть схемы монтажа обогревательного кабеля для водопровода.
Также мы рекомендуем просмотреть видео, которое поможет выполнить обогрев водопроводных труб кабелем своими руками.
Статья по теме: Зонирование комнаты с помощью веревочных штор и секреты ухода за ними
Отдельное внимание вам следует уделить установке термодатчика для водопроводных труб. Для того чтобы предотвратить перегрев кабеля вам следует размещать датчик в самой холодной точке трубы. Место установки лучше всего обклеить алюминиевым скотчем
Место установки лучше всего обклеить алюминиевым скотчем.
Внутри трубы
Монтаж греющего кабеля в трубе необходимо осуществлять только в том случае если у вас нет возможности провести обогрев снаружи. Чаще всего этот способ используют, если водопровод уже смонтирован или находится в недоступных местах. Этот способ может иметь ряд недостатков, к которым относят:
- Может уменьшиться просвет трубы.
- Со временем проводник может начать зарастать налетом.
- В водопроводе добавиться новая точка, которая понижает надежность контура.
- Монтаж греющего кабеля осуществляется только на прямолинейных участках.
Когда вы выполняете обогрев водопроводных труб кабелем, тогда следует помнить, что этот способ тоже может иметь ряд преимуществ. Для того чтобы выполнить установку проводника внутри необходимо придерживаться инструкции:
- Сначала на трубу необходимо надеть сальниковый узел.
- В месте водопровода вам следует монтировать тройник.
- Кабель нужно проложить аккуратно до проблематичного участка.
- Теперь сальниковый узел закручивается и герметизируется.
Как видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного.
Как установить и подключить резистивный провод своими руками
Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности — получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.
Линейное крепление нагревательного элемента осуществляется в такой последовательности:
- Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой — это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
- Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
- Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
- Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
- По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.
Второй способ установки греющего кабеля для водопровода — спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.
Спиральный способ установки греющего кабеля.
Работа выполняется в таком порядке:
- пластиковую трубу обматывают по всей длине металлизированным скотчем;
- спиралью наматывают электрокабель;
- закрепляют клейкой лентой на всем протяжении;
- хомутами фиксируют термодатчик и его провода;
- устанавливают утеплитель, закрепляют стяжками.
Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками — 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.
Существует тонкость в установке термодатчика — его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.
Почему необходимо использовать кабельные нагреватели?
Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:
- карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
- водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
- крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
- водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).
Существует несколько типов нагревателей.
Нерегулируемый
Часто еще называют резистивным, но это неправильно: резистивностью обладают все греющие кабели. Нерегулируемый — самый простой тип. Жилы выполнены из сплава с высоким сопротивлением, например, нихрома. Соответственно, мощность тепловыделения у него всегда постоянна. Достоинство — низкая стоимость.
- при нарушении теплоотвода (перехлест жил либо участок нагревателя чем-то прикрыт) или при потеплении кабель перегорает;
- его нельзя укорачивать: это приведет к снижению сопротивления и, соответственно, возрастанию силы тока сверх расчетной;
- для включения и выключения требуется термостат или участие человека.
Нерегулируемые делятся на два вида:
- 1-жильные. Имеют серьезные недостатки. Во-первых, они являются источником электромагнитного поля и потому не подходят для «теплых полов», дорожек, крылец и прочих объектов, с которыми контактируют люди. Во-вторых, подключаются с обоих концов, потому контур донагреватель подключается с одного конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.
Нерегулируемый зональный
Состоит из 2-х токопроводящих жил со множеством нагревательных проволочек между ними. В отличие от предыдущего, его можно резать: поскольку проволочки представляют собой параллельно соединенные проводники, то при уменьшении их количества сопротивление возрастает.
Саморегулирующийся
Также включает в себя две токопроводящие жилы, но резистивным элементом между ними выступает полупроводниковая матрица. Ее особенность — намного более выраженная зависимость сопротивления от температуры, чем у металлов. Чем выше температура матрицы, тем больше сопротивление.
Достоинства:
- невозможен перегрев. Нагревшиеся участки перестают пропускать ток, то есть фактически отключаются;
- экономичность. При нагревании кабель снижает выработку тепла либо вовсе отключается, даже если на это не было команды от термостата. Причем каждый участок работает с той теплоотдачей, которая требуется в данном месте;
- возможность резать нагреватель.
Недостаток — высокая стоимость.

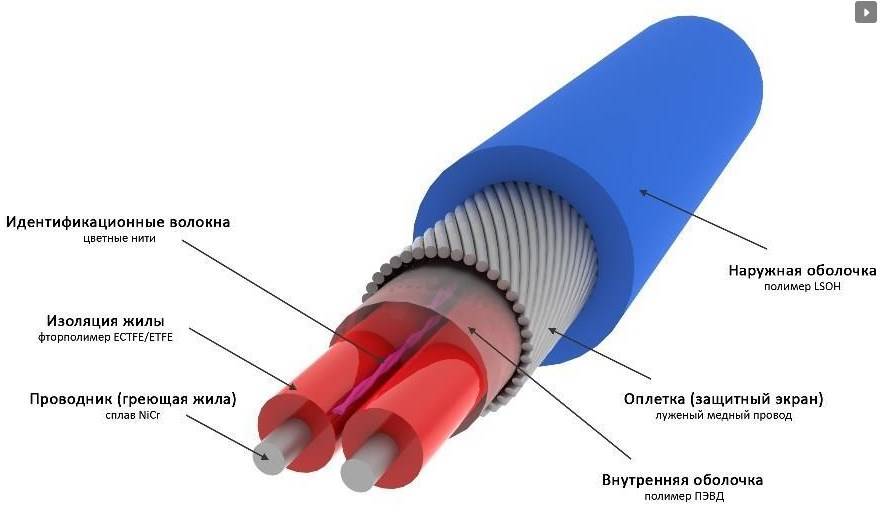

Виды и строение нагревательного кабеля
На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:
Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.
Резистивные проводники
Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.
Саморегулирующий кабель
Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.
Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.
Инструктаж по подключению обогрева
Как и чем утеплять
Отсутствие цокольного этажа особенно вынуждает заботиться об утеплении.
Трубы, конечно, могут быть и частично закопаны в земле, но выход какой-то их части наружу неизбежен, и он требует теплоизоляции. В первом случае немаловажную роль играет глубина, на которую трубу закопали – не всегда есть возможность да и желание копать яму или траншею на глубину промерзания грунта – ведь в Сибири, на Севере эта величина составляет несколько метров.
Если дом стоит на косогоре, то и пространство под ним достаточно большое, там «гуляет» ветер и мороз, даже если этот зазор и закрыт каким-либо щитовым материалом. Упомянутый зазор может достигать одного метра и даже более, и здесь нужны эффективные меры по защите труб от холодов.
Утепление бывает разным, и наиболее распространенное – упаковка труб минеральной ватой. Но эта шуба не всегда эффективна, и такие меры не всегда достаточны.
Для утепления скважин, например, иногда применяют и пенополистерол экструдированный. Способ очень трудоемкий, поскольку требуется целый набор (пакет) кусков из этого материала и нужно еще и сделать в каждом из них отверстия под трубу. Вся эта «конструкция» закапывается в грунт (по возможности). Материал этот, кстати, стоит вовсе недешево.
Не кабелем единым
Каким бы ни был тип применяемого кабеля, утепление все же производится – так куда надежнее, особенно если учесть, что кабель когда-то, да и выйдет из строя, а вода в короткое время в трубе замерзнет.
Теплоизоляцию монтируют поверх водопроводной трубы и кабеля. Если все же трубу с кабелем не упаковать таким образом, то тогда обогрев будет тратиться почти впустую – в атмосферу.
Кроме уже упомянутого пенополистирола применяют еще и вспененный полиэтилен. Эти оба материала влагостойки и являются некоторой защитной амортизацией для труб. Хотя сами так же нуждаются в дополнительной защите.
По этой простой причине очень часто применяется известная конструкция – «труба в трубе», особенно если трубы размещены в грунте или же на воздухе. Утеплитель находится между этих труб – между «штатной» и защитной, она большего диаметра, с учетом толщины теплозащиты.
Советы и рекомендации
Будьте осторожны при установке. Это позволит избежать определенных проблем.
Не скручивайте провода вместе. Это приведет к короткому замыканию.
Черный полимер, окружающий токоведущие проводники, должен быть изолирован.
Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.
Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.
Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку
Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.
— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.
— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.
— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.
— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.
Монтаж греющего кабеля для водопровода: метод утепления снаружи
Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.
Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе
Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.
Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:
- Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
- Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
- Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
- На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
- Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
- Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.
Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии
Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

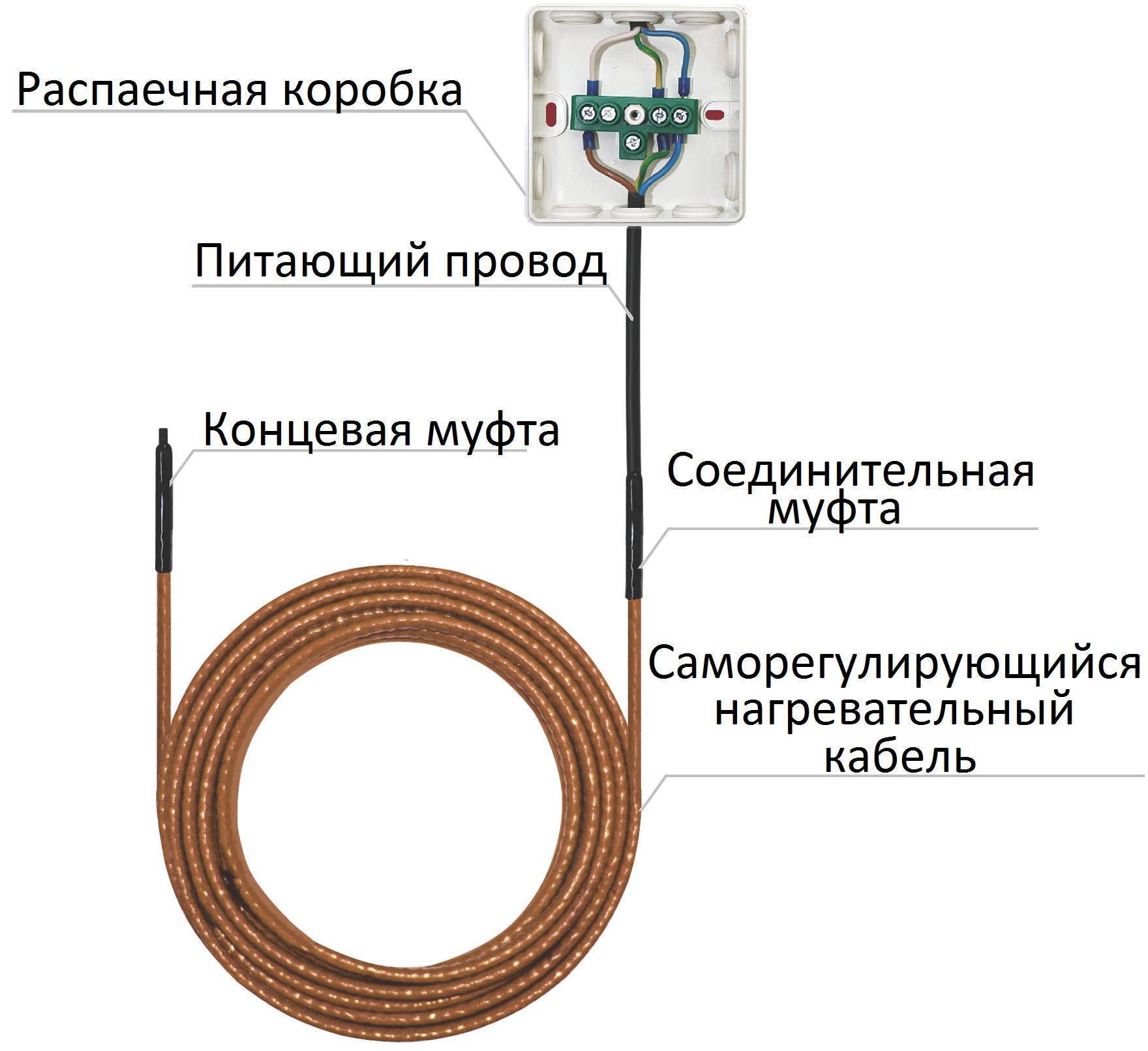

Монтаж муфты
Какие материалы вам понадобятся?
саморегулирующийся экранированный кабель
вилка с проводом и заземляющим контактом
Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).
Ошибка №1
При этом согласно инструкции, оно не может быть менее 1,5мм2.
Даже если у вас совсем короткий участок кабеля малой мощности.
инструмент для зачистки проводов
кримпер для обжима гильз
муфтовый набор
Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него. Ошибка №2
Не используйте тонкостенные трубки без клея.
Ошибка №2
Не используйте тонкостенные трубки без клея.
Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.
Тонкостенки очень легко повреждаются от внешних воздействий.
строительный фен
канцелярский нож
Обзор цен
Купить нагревательный отопительный кабель можно в любом магазине электротехники продажа осуществляется во всех городах России и Украины, а прайс (цена) представлен в открытых источниках. Предлагаем с ним ознакомиться (обзор за метр):
| Город | Стоимость, рубли | Город | Стоимость, рубли |
| Москва | 450 | Киев | 430 |
| Минск | 430 | Ростов-на-Дону | 400 |
| Воронеж | 420 | Волгоград | 400 |
| Алматы | 430 | Ижевск | 420 |
| Донецк | 430 | Екатеринбург | 430 |
| Краснодар | 420 | Казань | 420 |
| Нижний Новгород | 420 | Новосибирск | 430 |
| Уфа | 400 | Самара | 420 |
| Саратов | 400 | Санкт-Петербург | 450 |
| Омск | 430 | Одесса | 430 |
Рекомендуем подбирать нагревательные кабели, у которых производство Италия, Корея или Россия (BSX, BT, BTV, Deviflex, DPH, DSIG, FSLE, GWS, HTP, Lavita, Pipe, SRL, TXLP). Но обязательно проверяйте сертификат качества, от правильности данных зависит не только личная безопасность, но и отопительная способность.
