Как правильно подключать электросчетчик

Где установить счетчик электроэнергии в частном доме

Для установки электрического счетчика необходимо выбирать теплое помещение. Прибор лучше размещать в распределительном щитке. Если речь идет о загородном доме, то отличным местом для установки электросчетчика становится прихожая или утепленный предбанник. Тогда получится обеспечить защиту прибора от воздействия влажности и осадков. Кроме того, он всегда будет находиться в свободном доступе и при необходимости сможет легко ремонтироваться.

Счетчик должен находиться высоте 80-170 см от пола. В первую очередь входную цепь подключают к входному автомату. В дальнейшем ее можно доводить до счетчика. Для большей безопасности техники, присутствующей в доме, к щитку необходимо подвести заземление. Разводку с автоматами, в свою очередь, подключают к выходу прибора.

Некоторые энергосбытовые компании заставляют владельцев устанавливать электрические счетчики на фасадах домов. Обычно они ссылаются на какие-то собственные распоряжения или нормативные акты. На самом деле, никаких законных оснований делать так у энергосбытовой компании нет.

Где установить счетчик электроэнергии в квартире

Если необходимо установить электрический счетчик в квартире, лучше обратиться к сотрудникам сетевой компании. Когда возникает потребность разместить счетчик в старой многоэтажке, обычно для этого выбирают место на площадке. Там установлены распределительные щитки. Что касается новостроек, то в них счетчик размещают в прихожей, используя для этого закрытый щиток. Там же находится группа автоматов, перераспределяющих электричество по квартире.

Иногда владельцам требуется перенести счетчик из подъезда во внутренние помещения квартиры. С такой целью потребуется подготовить подходящий участок. Как раньше указывалось, высота расположения счетчиков должна составлять 80-170 см. Но в квартире можно разместить счетчик ниже. Самое главное, чтобы он находился над полом минимум в 40 см.

Во время установки счетчика необходимо соблюдать Правила устройства электроустановок (ПУЭ). В первую очередь обесточивают входную цепь, затем подключают ее к автомату. Следующим действием с автомата цепь переносят на электросчетчик, а затем – к разводке. Щиток должен быть заземлен, поскольку заземление позволяет избежать короткого замыкания.

Где установить счетчик электроэнергии на даче

При работах на даче счетчик лучше размещать на фасаде. Тогда сотрудники сетевых компаний смогут иметь доступ к прибору. Проблема в том, что при уменьшении температуры до 0°C счетчик может работает некорректно. Именно поэтому приходится дополнительно его утеплять. Как вариант можно рассмотреть установку прибора в отапливаемом садовом домике.

Также нужно учитывать, что в случае расположения счетчика на поверхности фасада жилья владелец подвергает свое имущество опасности. Помимо представителей сетевой компании к нему будут иметь доступ совершенно любые лица. Из этого следует, что хозяин дачи может установить счетчик и в садовом домике. Но при этом он сам не должен препятствовать проверке показателей и состояния прибора.

Законна ли установка счетчика электроэнергии на улице?

Как раньше говорилось, установка счетчика проводится на основе ПУЭ. Сам владелец может решить, будет он размещать прибор на улице или нет. Конечно, энергосбытовой компании намного удобнее, когда счетчик находится снаружи. Но при таком способе размещения оборудования есть опасность, что счетчик будет испорчен в результате воздействия атмосферных явлений, холода и повышенной влажности.

Помимо того, что эксплуатационный срок электросчетчика сокращается, есть также опасность, что в зимнее время он не сможет вести подсчет электроэнергии правильно. Поэтому требования энергосбытовой компании нельзя назвать корректными. Кроме того, они могут быть даже названы незаконными.

В ПУЭ сказано, что счетчик для подсчета электроэнергии должен быть установлен в помещениях с нормальной влажностью воздуха и температурой выше 0°C. Если от владельца все-таки требуют установить электросчетчик на фасаде, он может прибегнуть к небольшой хитрости. Состоит она в том, что счетчик размещается на месте, где впоследствии станет возводиться теплая мансарда.

Установка счетчика: основные правила и требования

Установку электросчетчика выполняем с обязательным соблюдением утвержденных правил. В первую очередь, изучаем требования техники безопасности по эксплуатации электрооборудования любого типа и назначения.

  1. Счетчик устанавливаем при температуре не ниже +5 градусов. Учетное оборудование, как и любая другая электроника, плохо переносит воздействие холода.
  2. При установке счетчика на улице сооружаем для него герметичный подогреваемый шкаф. Все необходимые для этого материалы и приспособления продаются в специализированных магазинах.
  3. Электросчетчик крепим на высоте в пределах 1-1,7 м над основанием. При более низком размещении прибора вам будет попросту неудобно смотреть показания.

Со всеми остальными рекомендациями и правилами вас ознакомит представитель службы энергонадзора в момент заключения договора и получения прочих необходимых документов.

Конструкция щитка

Вид изделия зависит от того, как сконструирован короб. Устройство может быть следующим:

  • встраиваемым – для скрытой электропроводки (рис. ниже);
  • накладным – в помещениях с открытой проводкой;
  • напольным – преимущественно для промышленности.

Короб первого типа вставляется в обустроенную нишу и выглядит привлекательнее. На стене видна только крышка и отсутствуют выступающие детали.

Встроенный электрический щиток

Неудобством является необходимость изготовления ниши, если она не предусмотрена в конструкции дома. Целесообразно изготовить фальшстену из гипсокартона. Короб крепится через заднюю стенку с прихватыванием по краям клеем или гипсом.

Долбить ниши в несущих стенах под электрический бокс запрещено!

Накладная модель является универсальной. К ней может быть подведена открытая и скрытая проводка.

Короб под аппаратуру выполнен в виде ящика с дверцей (рис. ниже). Внутри него находятся DIN-линейки для установки счетчика, автоматов и другой аппаратуры.

Накладной электрический щит

Металлический бокс содержит отверстия для проводов сверху и снизу. В пластиковом корпусе делаются выламывающиеся лючки. Ввод проводов в бокс защищается с помощью муфт и сальников.

Особенности бронированных кабелей для подземной прокладки

В состав такого кабеля входят следующие элементы:

  1. Токопроводящие жилы. Проводят электричество от источника к потребителю.
  2. Их изоляция. Исключает контакт жил друг с другом, что привело бы к короткому замыканию.
  3. Кабельный заполнитель. Служит герметичной упаковкой для жил, придает проводнику форму и делает его прочным.
  4. Поясная изоляция. Объединяет токоведущие жилы в монолитную конструкцию. Также служит дополнительной изоляцией.
  5. Защитная оболочка. Оберегает жилы от воздействия факторов внешней среды, придает кабелю прочность и жесткость.
  6. Подушка оболочки. Защищает предыдущий элемент от повреждения последующим слоем.
  7. Стальная броня. Предохраняет изделие от повреждений.
  8. Внешний покров. Защищает предыдущий слой от химической агрессии окружающей среды.

Есть 2 типа брони:

  • ленточная;
  • проволочная.

Вторая нужна, когда кабель испытывает растягивающие нагрузки от собственного веса на вертикальных и наклонных участках.

У силового кабеля этого вида есть такие преимущества:

  • механическая прочность (невосприимчивость к подвижкам грунта, ударам лопатой, активности грызунов);
  • отсутствие необходимости в применении трубы или гофры;
  • повышенная коррозионная устойчивость;
  • простой монтаж;
  • неприхотливость в хранении;
  • длительный срок безаварийной службы – свыше 30 лет;
  • широкий диапазон рабочих температур – от –50 до +50°С.

Недостатки:

  • плохая гибкость: минимальный радиус сгиба составляет 7,5–20 диаметров оболочки;
  • необходимость в заземлении брони;
  • высокая стоимость.

Бронированными кабелями запитывают наружное освещение, баню и хозпостройки на даче, частные дома и другие объекты.

Подземная прокладка обеспечивает следующие преимущества:

  • высокую надежность линии, не подверженной воздействию погодных факторов;
  • живописный вид участка, не испорченный проводами;
  • отсутствие риска повреждения провода крупногабаритным транспортом в результате провисания;
  • возможность применения тяжелого изделия с большим сечением, независимо от его длины.

Законна ли установка счетчика электроэнергии на улице?

Установка счетчика на фасаде дома

Правила установки электросчетчика на улице также регламентируются ПУЭ. Однако стоит ли устанавливать счетчик на улице решать вам. Зачастую энергосбытовые компании просто хотят решить проблемы с проверкой показаний прибора за счет потребителя. При этом следует знать, что установка счетчиков электричества на улице будет подвергать прибор отрицательному воздействию атмосферных явлений.

Влажность и холод будут оказывает негативное влияние на срок службы прибора, кроме того при отрицательных температурах индукционный счетчик считать потребление электроэнергии будет неточно, причем в пользу энергосберегающей компании в 2015-2016 годах. Требования организаций по установке счетчика электроэнергии в снт и в частных домах на улице незаконны и идут в ущерб собственникам жилья.

Установка электросчетчика на столбах, на фасаде дома на улице нарушают требования ПУЭ, где черным по белому написано, что электрический счетчик необходимо устанавливать в сухих помещениях с температурой не ниже 0°С. Если приведенные аргументы не действуют, то можно пойти на небольшую хитрость и установить электрический счетчик на фасаде дома, где планируется в дальнейшем строительство утепленной веранды.

Плановая замена приборов учета электроэнергии в частном секторе

Если возникла необходимость поменять электросчетчик в рамках плановой массовой замены устаревших приборов учета на новые модели, то спор о месте установки нового также может возникнуть между абонентом и обслуживающей компанией. В этом случае вы можете потребовать установить счетчик в крытом помещении в доме, летней кухне или садовом домике, объяснив это тем, что сотрудники РЭС будут иметь возможность беспрепятственного доступа к электроприбору.

Если компания не согласится идти на такой компромисс, то следует также заключить договор с разделением балансовой стоимости. В случае кражи или повреждения счетчика, установленного на улице, за его замену будет платить обслуживающая компания.

Замена приборов учета электроэнергии может быть плановой и внеплановой. Во втором случае необходимость поменять счетчик возникает при его некорректной работе или при видимых повреждениях пломбы и других составляющих прибора. При этом стоимость счетчика и работу специалистов придется оплачивать потребителю электроэнергии.

Проводится также и плановая замена электроприборов учета. В связи с ростом числа энергоемких потребителей при эксплуатации жилых объектов выполняется замена старых моделей счетчиков на новые, рассчитанные на высокую нагрузку до 50 Ампер. Иногда приходится менять уже установленный счетчик класса точности 2,5 на приборы с повышенным классом точности 2.0 или 1.0. Порядок замены электросчетчика как плановой, так и внеплановой, также предполагает обращение потребителя в обслуживающую компанию с последующей регистрацией всех действий.

  1. Подается личное заявление для замены электросчетчика в частном доме.
  2. При возможности самостоятельной покупки счетчика РЭС выдается справка о параметрах необходимого электроприбора.
  3. Если счетчик покупается непосредственно у обслуживающей компании, то вместе с ним выдается паспорт устройства, в котором указываются основные характеристики для учета.

Паспорт необходимо сохранить, в нем будут производиться пометки при плановых проверках учетных приборов контролирующими службами. При возникновении споров относительно способа подключения и условий эксплуатации счетчика абонент имеет право ссылаться на Правила устройства электроустановок, а также принимать необходимые меры для защиты прибора от воздействия негативных факторов.

Закупка комплектующих

Чтобы выполнить подключение однофазного счетчика, его следует установить в закрывающийся электрощит вместе с другими элементами схемы. Готовый шкаф, оборудованный DIN-рейками для монтажа защитных устройств, лучше приобрести в магазине, подобрав подходящий размер.

Шкафчик для помещения (слева) и улицы (справа)

Случается, что электросчетчик необходимо установить снаружи на стене дома. Это удобно, в первую очередь, для вас: контролеров из управляющей компании не придется пускать в жилище, а иногда – и во двор (если показания прибора видны из-за забора). Тогда покупайте 2 шкафа в магазине belroselektro.by – уличный, где должен стоять прибор учета и вводной автомат, и внутренний с остальными элементами безопасности.

Чтобы собрать схему подключения 1-фазного счетчика для дома с общей потребляемой мощностью до 5 кВт, вам понадобятся такие комплектующие:

  • сам электросчетчик;
  • двухполюсный вводной автомат, рассчитанный на ток 25 ампер;
  • УЗО, оно же — устройство защитного отключения, срабатывающее при токе утечки 300 мА;
  • шина синего цвета для разводки нулевой линии;
  • то же, только желтого цвета для присоединения проводов заземления;
  • однополюсные автоматические выключатели номиналом 20 А для розеточной сети и 10 А – на освещение.

Для разводки внутри щитка используйте провод ПВ-1 с одинарной медной жилой сечением 4 мм², а для подведения заземления – 6 мм². Чтобы сделать надежное соединение проводников с винтовыми контактами электросчетчика, автоматов и УЗО, купите специальные обжимные наконечники.

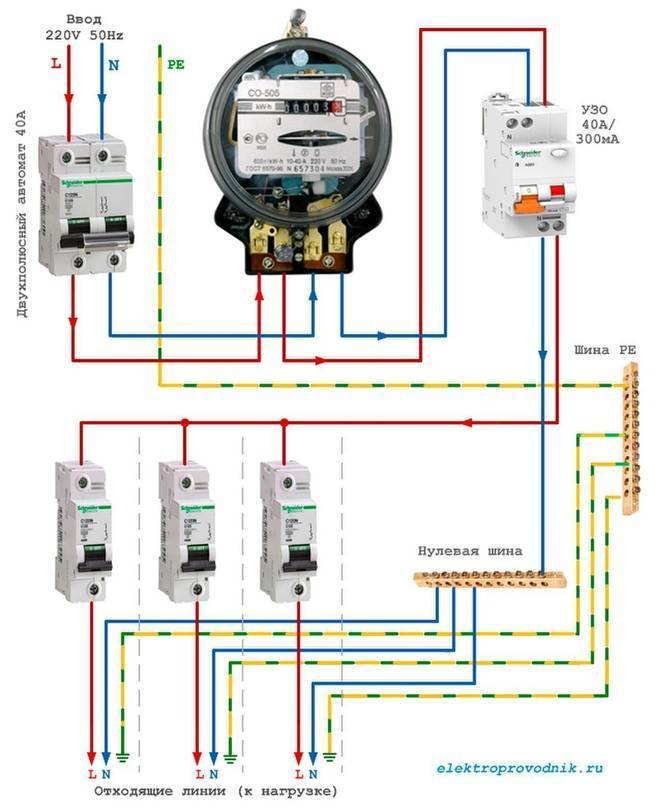

Схема подключения узла учета электроэнергии

Почему электросчетчик устанавливается на улице

С правилами установки вы ознакомились, теперь переходим к основной теме статьи. В принципе, установить электросчетчики в частных домах – не проблема. Для этого в первую очередь надо обратиться с заявлением в энергоснабжающую организацию. Ответ будет дан быстро, так что без света вы не останетесь.

Но тут, как уже было сказано выше, начнутся требования со стороны организации поставщика электрического тока. Они вам должны выдать технические условия, где все четко расписано. Не стоит игнорировать эти условия, часто потребитель их даже не читает. А зря. Так вот в ТУ расписан порядок установки счетчика электроэнергии в частном доме, где один из пунктов гласит, что потребитель должен установить счетчик на улице, с уточнением: на фасаде дома или на столбе (опоре) ЛЭП. Аргументация такой установки проста – свободный и упрощенный доступ к прибору.

Но давайте обратимся к правилам установки электрооборудования (ПУЭ – это закон для электриков), где четко написано, как правильно устанавливать прибор, когда устанавливается новое устройство, делается перенос, или производится замена электросчетчика в частном доме. Выше уже говорилось, что доступ к нему должен быть свободным. Но в ПУЭ (напоминаем, что это закон) также упоминается, что счетчик должен монтироваться только в сухих помещениях, в которых температура зимой не должна опускаться ниже 0С.

Давайте рассуждать так. Если вы, как хозяин дома, не препятствуете контролерам от энергоснабжающей организации проводить снятие показаний счетчика, то какой смысл устанавливать его на улице. Конечно, возникнут споры и проблемы с подключением. Но тогда требуйте разграничить балансовую принадлежность, то есть, пусть за счетчик электроэнергии отвечает сама организация. Ведь купленный вами прибор и установленный внутри дома будет считаться вашей собственность, за которую вы и будите нести ответственность. Но если устройство установлено на улице, а, тем более, на столбе, то пусть за это отвечают представители энергоснабжающей организации. Обязательно такой пункт надо внести в договор, когда делается перенос, монтаж или замена электросчетчика.

Максимальный и номинальный (базовый) ток электросчетчика

Мы уже определились однофазный или трехфазный электросчетчик для квартиры, дома нам нужен, далее необходимо выбрать электросчетчик по максимальному току, т.е. по нашей максимальной нагрузке(сумме мощностей всех электроприборов, в этом, безусловно, нам в первую очередь поможет проект электроснабжения, где на однолинейной схеме на вводном автомате будет указан его максимальный ток. Если вы просто меняете старый электросчетчик для квартиры, дома на новый, то достаточно посмотреть максимальный ток на самом автомате в электрощите, либо на панели старого электросчетчика, и выбрать электросчетчик для квартиры, дома с током выше, чем у автомата, т.е. если у вас вводной автомат рассчитан на 32 А, то электросчетчик необходимо выбрать не ниже 40 А. В качестве примера, на фото показан электросчетчик для квартиры, через который не должно “протекать” более 60А.

Первое значение тока 5А и 10А – это номинальный ток электросчетчика для квартиры. Второе значение 60А и 100А – это максимальный ток. В этих пределах, электросчетчик для квартиры, дома будет считать верно, с заявленной погрешностью (классом точности). Если рабочий ток будет больше максимального, то скорее всего ваш электросчетчик для квартиры сгорит, если же меньше 5А и 10А, то у электросчетчика будет погрешность больше заявленной, возможно в вашу пользу, а может и наоборот, будет завышать показания.

Класс точности электросчетчика

Необходимо определиться, какой класс точности (максимальная погрешность, выраженная в процентах) будет у нашего электросчетчика для квартиры, дома, чем класс точности электросчетчика меньше, тем точнее будет считать электросчетчик. Погрешность может быть, как в вашу пользу (недоучет), так и наоборот – электросчетчик для квартиры может завышать показания (переучет).

Здесь все просто, если вы покупаете электросчетчик для квартиры, дома, дачи или гаража, то согласно требований учета электроэнергии, класс точности электросчетчика должен быть не больше 2 (для населения, и приравненных к ним категорий,например, таких как ГСК), если вы приобретаете электросчетчик для коммерческих целей (предприятие,магазин, автосервис и т.д.), то здесь требования в части законодательства жестче, электросчетчик нужен с классом точности не больше 1. Выпускают электросчетчики с классом точности 0.2, 0.5, 1 и 2, хотя еще могут встречаться (старый жилой фонд) с классом точности 2,5, но по законодательству, их давно пора заменить на более высокий класс точности. Чем выше класс точности электросчетчика для квартиры, дома, тем выше его цена. Класс точности электросчетчика, согласно ГОСТу, указывается на панели электросчетчика в кружочке.

Рекомендации

индукционные (электромеханические) электросчетчики

По сравнению с современными, они не требуют дорогостоящего технического обслуживания и однозначно, более надежны.

Пока их не превзошли по надежности и способности работать и работать без поломок. В Европе, где большая часть счетчиков электронные, по прошествии времени, снова начали испытывать интерес к неприхотливым и надежным электромеханическим приборам.

В любом случае, какой прибор бы ни был выбран, следует убедиться, что пломба цела и невредима. Для пломб также есть срок годности:

  • для однофазных – 2 года
  • для трехфазных – 1 год.

Рекомендуется устанавливать счетчик как можно ближе к точке входа. Счетчик должен находиться в теплом помещении, это может быть отапливаемая или утепленная прихожая, где будет легкий доступ к прибору сотрудникам компании.

При требованиях компании устанавливать домовые приборы учета на фасаде дома, если не удалось добиться отмены требования, можно немного схитрить и разместить счетчик там, где впоследствии будет пристроена теплая терраса.

Возможно, Вам будет также интересна статья о трехтарифных счетчиках электроэнергии.

Статью о том, как правильно опломбировать электросчетчик, читайте здесь.

Смотрите видео, в котором специалист разъясняет требования к установке счетчика электроэнергии в частном доме, а также общие правила эксплуатации приборов учета электричества:

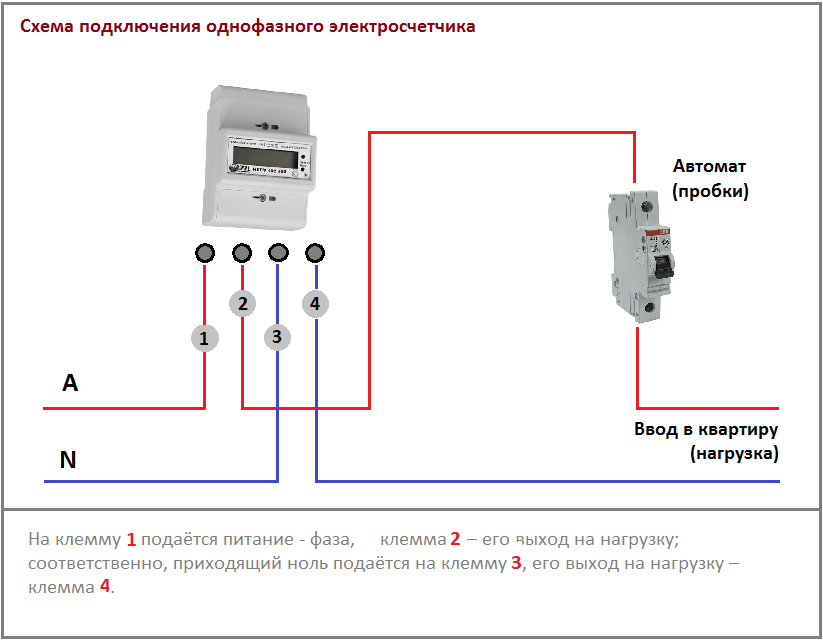

Схема подключения однофазного счетчика в частном доме

Схема подключения электросчетчика обычно указывается на обратной стороне крышки от клеммного отсека. Как правило, под крышкой – четыре контакта (на каждом по два винта).

  • Первый – вход фазы.
  • Второй – выход фазы.
  • Третий – вход ноля.
  • Четвёртый – выход ноля.

Соответствующий провод зачищается на 27 мм, винты контактов откручиваются, и вставляется оголённый провод. Оплётка не должна попасть на контакт, голый провод не должен выступать из корпуса. Затем закручивается сначала верхний винт, потом нижний.

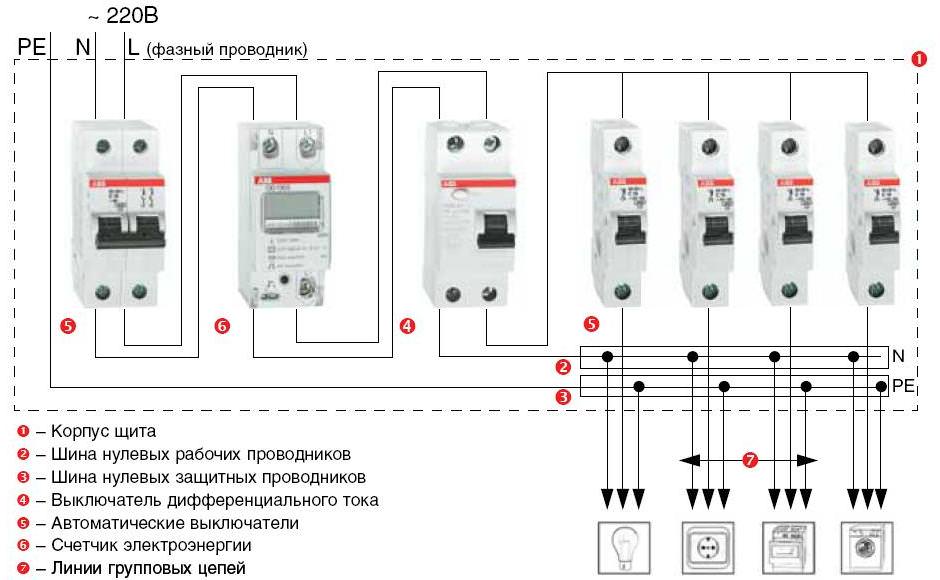

Схема установки электросчетчика

С боковой стороны корпуса находится ещё один контакт с пиктограммой «заземление», к нему подводится провод «земля».

В частных домах заземление можно сделать своими руками. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя. Если же вода глубоко, варят треугольную раму (чтобы увеличить площадь контакта с землёй) и закапывают. Во всём доме устанавливают евророзетки и провод заземления отводят на раму или штырь.

От второго и четвёртого контактов делается подключение пары автоматов. Если нужно увеличить количество автоматов, они соединяются параллельно с первой парой.

Заключение

Итак, устанавливать ли в частном доме счётчик на улице – решает хозяин, а не Энергосбыт. Прибор учёта вовсе не обязательно должен быть самым дорогим, ведь многие функции могут просто не пригождаться. Главное правильно всё подключить и обеспечить к нему доступ проверяющего лица.

Порядок замены

Замена электросчетчика в квартире, частном доме, промышленных или других объектах невозможна без получения разрешения от энергетической компании, обеспечивающей поставку электроэнергии конкретному потребителю. Нахождение прибора учета в собственности потребителя не позволяет ему самостоятельно вскрывать пломбы во избежание штрафных санкций, так как они принадлежат компании – поставщику.

Куда обращаться для получения разрешения

  • Можно обратиться лично в энергетическую компанию. Не существует бланка установленного образца, пишется он в свободной форме, например, как на изображении.После регистрации заявления энергетическая компания направит специалиста, который зафиксирует показания прибора учета. Наличие практически у каждого мобильного телефона с функцией фотографирования упрощает этот процесс. Снятые с помощью мобильной электроники изображение счетчика с показаниями можно распечатать и отправить в энергетическую компанию вместе с заявлением. Специалист будет нужен только на стадии опломбирования после процедуры замены счетчика, где проверит показания с фотографии.
  • Инспектора можно вызвать на дом. Как специалист он проверит целесообразность замены, что подтвердит соответствующим документом и вскроет пломбы.
  • При отсутствии напряжения в доме или квартире по причине неисправности счетчика, надо воспользоваться услугами аварийной службы. Прибывший специалист имеет право на снятие пломб или ограничится разрешением на данное действие. После чего аварийная служба оповестит энергетическую компанию, чтобы замена устройства носила официальный характер.

Кто должен менять

Поменять счетчик электроэнергии может любой человек владеющий знаниями в электротехнике и имеющий практический опыт работы в этой сфере деятельности. Сделать замену по силам электрику из электроснабжающей организации, можно пригласить специалиста из обслуживающей жилищно – коммунальной конторы или просто попросить выполнить работу через знакомого электрика. Можно ли самому поменять электросчетчик в квартире? Никто не запрещает это делать, однако следует знать, что ответственность за качество работ лежит на исполнителе.

В многоквартирном доме хозяин жилья не всегда обязан заниматься заменой прибора учета электроэнергии даже в случае проживания в приватизированной квартире. Если электрический прибор находится в подъезде, на лестничной клетке то он принадлежит к общедомовому имуществу и следить за его техническим состоянием должна управляющая компания. В исключительных случаях, когда устройство сломается по вине владельца или в договоре с управляющей компанией прописана обязанность замены электросчетчика в квартире хозяином, проблемы с заменой не лежат в поле деятельности управляющей компании.

Электросчетчик в частном доме практически во всех случаях должен быть куплен, установлен и при необходимости заменен на новый, собственником дома. Установка приборов учета в таких домах по требованию электроснабжающей организации производится на улице, что облегчает инспекторам съем показаний. Однако это идет вразрез с ПУЭ (Правила Устройства Электроустановок), согласно которым счетчик должен устанавливаться в сухих помещения с температурой не ниже 0 °С. Таким требованием можно воспользоваться при заключении договора о балансовой принадлежности с ресурсоснабжающей компанией. При установке счетчика на уличном столбе следует отразить в документе, что ответственность за перенос, замену прибора учета должны нести представители компании поставщика электроэнергии.

Как подключить автоматы?

Схема подключения однофазного автомата

Подключение автоматов является не таким сложным, как, например, трехфазного счетчика, поэтому его может реализовать каждый, выполнив приведенный ниже алгоритм действий:

  1. В электрощите, автоматический выключатель крепится при помощи встроенного защелкивающегося механизма на ДИН-рейку в боксе.
  2. Провода вставляются в зажимы и подлежат надежной фиксации при помощи специальных болтовых контактов.
  3. Контакты необходимо затягивать надежно, но аккуратно, чтобы не повредить корпус устройства, что вызовет последующее смещение внутренних элементов, а это приведет к частым перегревам в процессе эксплуатации и в ближайшее время поспособствует поломке выключателя.
  4. Входное питание должно быть подключено строго сверху автомата, а с нижней части подсоединяется нагрузка или выход.
  5. Еще до подключения кабеля к контактным зажимам, его необходимо на 15 см. освободить от внешнего изоляционного слоя, чтобы добавить гибкости и подвижности. Внутреннюю изоляцию допускается устранять только на 0,5-1 см.
  6. При подсоединении к автоматическому выключателю проводов, обладающих малым сечением или многожильных кабелей, в процессе монтажа для них используются специальные наконечники.

Правила установки и подключения электросчетчика в частном доме

Важные технические аспекты

По функциональному принципу разделяют электронные и индукционные счетчики. Сегодня, большая часть счетчиков заменяется на электронные, так как индукционные являются менее точными и их применение сугубо ограничено.

Также счетчики могут быть разного класса точности и номинального тока. Соответственно, чем меньше погрешность тем точнее измерение. Для частных домов без мощного оборудования в виде дробилок, столярок и т.д. рациональней всего использовать счетчики с учетом номинального напряжения 0,4 киловольта.

Если расчетный ток будет превышать 100 ампер, то в этом случае электрический счетчик придется устанавливать непосредственно через трансформаторную схему.

Перед покупкой прибора необходимо уточнить срок установки пломбы государственным доверителем и ее целостность. Если сеть трехфазная, то знак проверки не должен быть старше 1 года, а для однофазной – 2 года.

Как установить электрический счетчик и важные организационные аспекты

Установить электросчетчик сможет электромонтажник средней квалификации. Однако перед этим необходимо затребовать у провайдера сетевого типовой договор, задание на выполнение работ с актом разделений балансовой принадлежности.

В этих документах содержится комплекс требований, выполнение которых обязательно потребителями для подключения к электрической сети частных домов. Здесь также описаны границы ответственности между поставщиком электроэнергии и домовладельцем. Именно по этой причине лучше всего устанавливать электросчетчик на территории дома в распределительном отапливаемом щитке внутри здания.

Процесс установки счетчика

  1. Устройство лучше всего смонтировать в предбаннике или прихожей, что облегчит доступ к нему в случае проверки или технического обслуживания.
  2. Предварительно необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
  3. Высота для навесного монтажа варьируется от 0,8 до 1,7 метра горизонтально поверхности.
  4. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
  5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
  6. К выходу счетчика подключается общая разводка на дом. Как правило, это щиток с автоматами.
  7. В случае нарушения целостности пломбы необходимо незамедлительно вызвать представителя из сетевого провайдера, который опломбирует счетчик.
  8. В процессе монтажа следует соблюдать все требования ПУЭ.
  9. Выполняем пробное включение.

Виды счетчиков

В зависимости от механизма действия счетчики электроэнергии делятся на электронные и индукционные. Индукционное оборудование постепенно вытесняется с рынка преимущественно по инициативе правительства – такие счетчики очень легко «обмануть».

Электронные счетчики электроэнергии отличаются более высокой точностью, меньшими габаритами и отличной универсальностью. К примеру, современные электросчетчики поддерживают работу в многотарифном режиме. Такое преимущество актуально для регионов, в которых тарифы на электричество меняются в зависимости от времени суток. Поэтому при выборе между индукционным и электронным оборудованием предпочтение однозначно стоит отдавать в пользу последнего.

Для определения примерного необходимого номинального тока разделите допустимое значение активной мощности, которую предоставляет сетевая организация на одного потребителя, на напряжение вашей сети, т. е. на 220В либо 380В.

Обычно на трехфазное подключение выделяется более высокая мощность, однако, применение однофазных сетей в бытовых условиях является более целесообразным и предпочтительным.

Сложности с подключением счетчика возникают в ситуациях, при которых владельцу необходимо запитать здание с расчетным током выше 100 А. В таких условиях прямая «врезка» счетчика неосуществима. Для установки учетного оборудования понадобится дополнительно подключать трансформаторы тока.

Применение любых промежуточных компонентов приводит к увеличению погрешности учета расхода электроэнергии, поэтому трансформаторная схема должна быть грамотно спланирована. Решением этой задачи в обязательном порядке занимается квалифицированный специалист.

Пломба госповерителя крепится к винтам кожуха учетного прибора. Пломба счетчика для однофазной электросети должна быть не «старше» 1 года. В случае со счетчиками для трехфазных сетей максимально допустимый срок увеличивается до 2 лет.

Предоставление данных об установленном счетчике

После установки нового электросчетчика в вашем помещении, необходимо обеспечить данные о нем жилищной организации или компании-поставщику электроэнергии.

В паспорте изготовителя электросчетчика указан класс точности и коэффициентом трансформации, а также интервалы годовой поверки, исполнитель монтажа должен заполнить паспорт на новый электросчетчик и отправить его в жилищную организацию или компанию, которые обеспечивают его пломбирование.

Также следует сообщить данные о нагрузке, напряжении, допустимых токах и кабелях, которые используются при подключении.

В случае повреждения счетчика или его замены, необходимо сообщить о проведенных работах и предоставить показания старого или нового установленного счетчика.

Если вы заметили, что показания вашего счетчика завышены, необходимо обратиться в компанию-поставщика и запросить поверку устройства.

Общие правила для владельцев квартир: ввод нового оборудования и его демонтаж могут выполняться только по предварительному разрешению жилищной организации или компании-поставщика.

Ввод электросчетчика производится в специально установленный вводной автомат, не допускается подключение оборудования без пломбировки и нарушения порядка.

Оплачивает пломбировку и поверку компания-поставщик электроэнергии в плановом порядке, а владельцы квартир должны обеспечить доступ исполнителям для проведения работ.

Предоставление данных о местоположении счетчика и номерах пломб

При установке нового электросчетчика в вашем жилищном помещении важно следовать определенному порядку действий. Один из важных моментов – предоставление данных о местоположении счетчика и номерах пломб

Эти данные обеспечивают контроль за показаниями счетчика, а также защищают от возможных повреждений.

В первую очередь необходимо определить место, где будет располагаться вводный автомат и счетчик. В квартирах дома обычно есть специальное место для их установки – электрощитовая. Если такого помещения нет, то самое удобное место для установки – это входная дверь квартиры.

Согласно действующему законодательству, установку счетчиков выполняют только организации с соответствующей лицензией. Для установки нового счетчика нужно подать заявку в компанию-поставщика электроэнергии. Компания, в свою очередь, должна отправить на ваши контактные данные сотрудника, который выполнит установку счетчика.

Перед установкой нужно отправить компании данные, которые будут указаны в паспорте изготовителя счетчика. Это номер счетчика, диапазон напряжения, допустимые интервалы поверки, номера клемм и другие данные. Если у вас уже был установлен счетчик, то эти данные должны быть указаны в паспорте замены.

Важно помнить, что эксплуатационные характеристики оборудования и заявленная производителем нагрузка могут быть завышенными. Если вы заявите завышенную нагрузку, то это может привести к ошибкам в показаниях счетчика, а также повредить оборудование и кабеля

Поэтому важно четко соответствовать существующей нагрузке потребителя.

Важный вопрос – это допускается ли демонтаж старого счетчика и установка нового своими силами или это должны делать специально обученные люди. Согласно правилам монтажа, демонтаж старого счетчика и установка нового может быть выполнен только организациями с лицензией, что связано с требованиями безопасности.

Все описанные выше действия по установке и монтажу счетчиков, а также получение данных о пломбах и местоположении счетчика, обязательны для новых владельцев квартир, а также при замене старого счетчика на новый в плановом интервале поверки.

Заключение по теме

Многие себя считают опытными специалистами в области электрических сетей, поэтому допускают много ошибок, которые могут иметь серьезные последствия, как для имущества, так и для самого человека. Поэтому напоминаем, что проводить ремонтные работы или проверять наличие напряжения, когда выбивает автоматы в щитке, можно только при отключенном общем автоматическом выключателе. Лучше, вообще, никуда не соваться, при любых проблемах вызывайте электрика.

Сборка электрощита своими руками – пошаговая инструкция и рекомендации

Счетчик «Энергомера» — принцип работы на примере марки ЦЭ6803В

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
