Способы подключения
В зависимости от конструктивных особенностей приборов освещения, способов крепления производители предлагают различные способы подвода питания к источнику освещения:
бра, питаемые посредством веревочного переключателя;
С веревочным выключателем
- бра, включаемые одноклавишным выключателем;
- бра, подключаемые в электрическую цепь через обычную штепсельную розетку.
Конкретная модель настенных бра подразумевает и соответствующую схему его подключения к электрической сети. Но обывателям зачастую бывает трудно справиться с подобной задачей из-за незнания основных принципов для того или иного вида оборудования. Поэтому будет целесообразным предварительно разобраться с тем, как подключить каждый из видов бра.

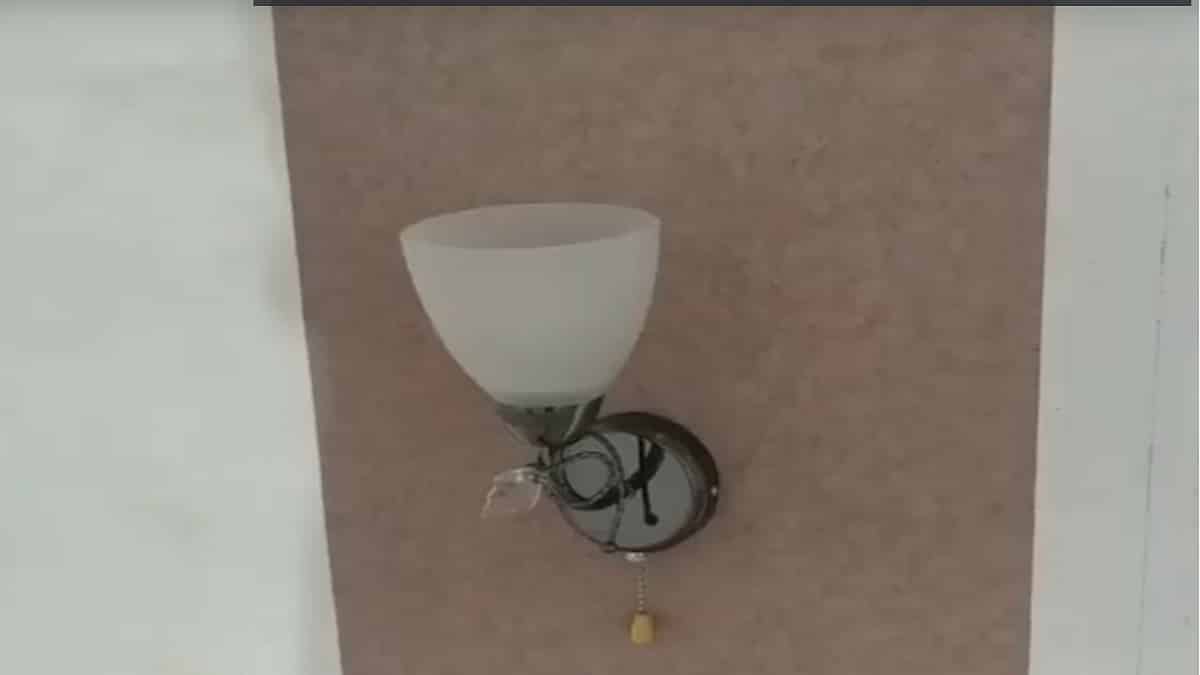

Веревочная модель
Такой точечный светильник настенного типа, коммутируемый выключателем-шнурком, подключается непосредственно к электрической проводке, прокладываемой непосредственно к месту установки бра.
В зависимости от типа электрической сети для подключения в разводке кабеля может выделяться две или три жилы:
- L – фазный проводник, чаще всего красного, коричневого или белого цвета, но могут быть и близкие к ним цвета;
- N – нулевой вывод, как правило, это синий провод;
- PE – жила защитного заземления, окрашенная в зеленый цвет или желто-зеленый.
Цветовая маркировка жил
Для подключения бра через веревочный выключатель вам нужен фазный проводник, который ставится в разрыв через коммутатор. Нулевой и заземление или только нулевой провод ведутся дальше к светильнику, как показано на рисунке ниже:
Подключение бра через веревочный выключатель
Клавишная модель
Для управления работой бра через клавишный выключатель принцип аналогичен предыдущему варианту. С тем отличием, что питание электрического прибора будет подаваться и отключаться посредством классической клавишной модели выключателя, которая используется для управления другими вариантами освещения в доме. Для подключения на коммутатор, как и в предыдущем варианте, используется фазный провод, который подводится на разрыв к выключателю.
Далее от выключателя фазная линия ведется к бра вместе с остальными жилами, как показано на рисунке ниже:

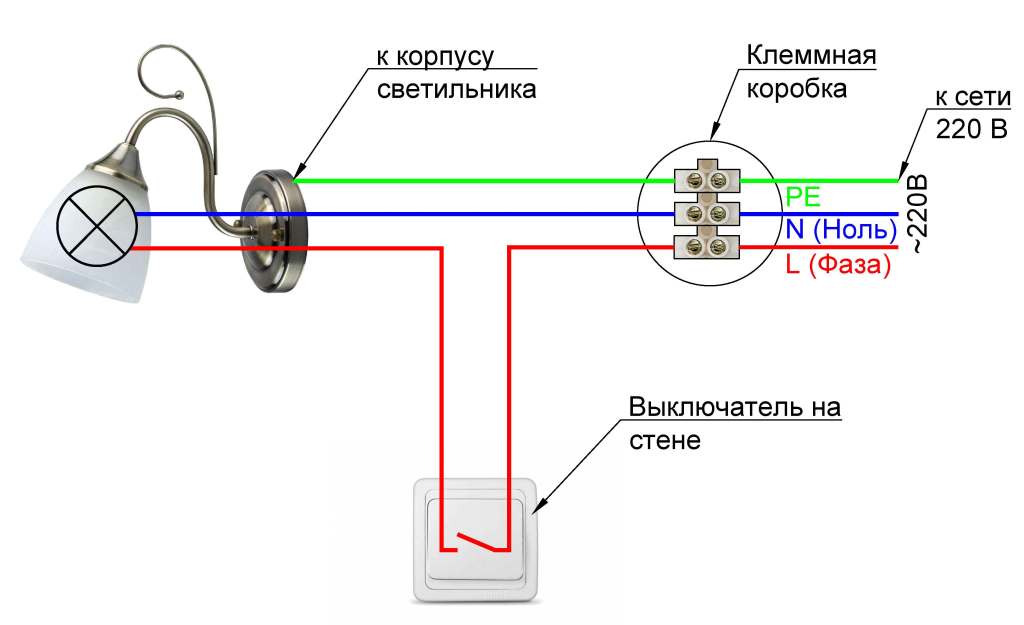

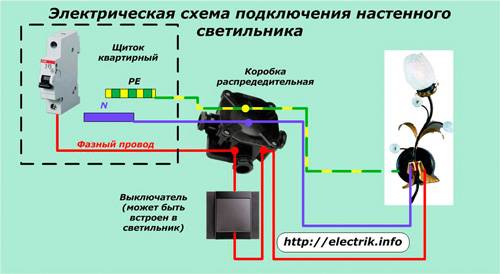

Подключение через клавишный выключатель
В данном случае, обратите внимание на порядок цветовой маркировки бра, так как далеко не во всех моделях она соответствует требованию нормативных документов. Поэтому желательно проверять подключение фазных, заземляющих и нулевых контактов для собственной же безопасности. Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя
Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку
Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя. Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку.
Шнур с вилкой
Преимущество подключения бра посредством электрического шнура – это отсутствие привязки к конкретной точке, в которой была выведена проводка. Вы можете выбирать любое удобное место на стене даже после чистовой отделки, главное, чтобы хватало кабеля подключения до ближайшей розетки. Существенным недостатком такого метода являются провода, постоянно находящиеся в поле зрения домочадцев, что может существенно ухудшать общий вид интерьера. Поэтому вариант подключения через шнур к розетке считается наименее аккуратным.

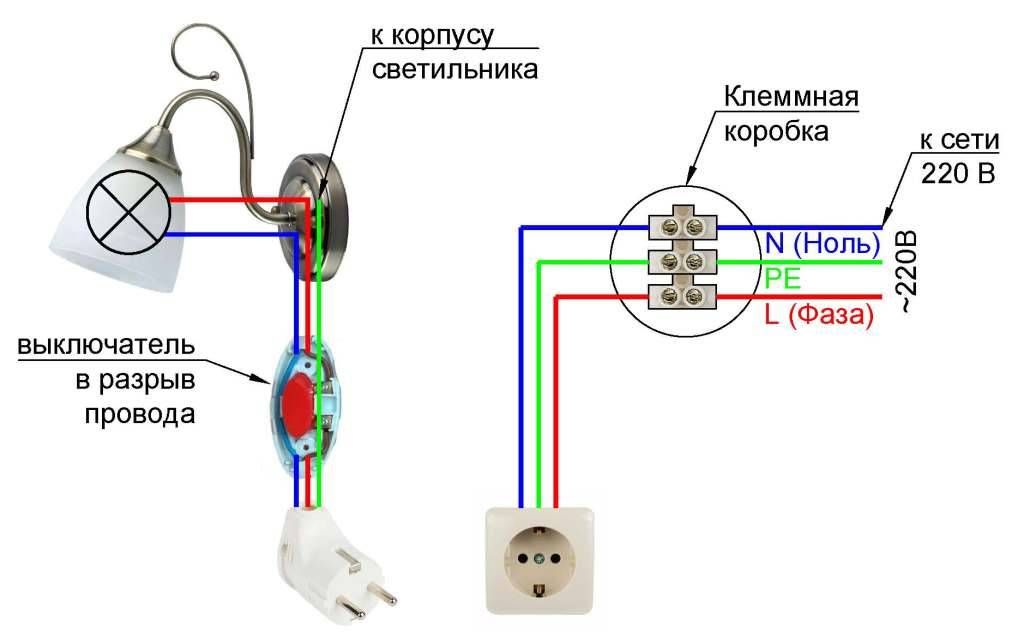

Подключение бра через шнур и вилку
Это интересно: Выбивает автомат при включении гримерного зеркала: причина
Применение
Бра является практически обязательным элементом спальной, прихожей или ванной и, в основном, его используют именно в тех в комнатах, где читают, так как он обеспечивает небольшую площадь освещения, которая не будет мешать другим. Механизмом контроля работы в таких светильниках выступает выключатель шнуровой из волокон или сплава, сплетенного цепочкой.
Кроме того, такой источник света очень удобен для использования в небольших комнатах. Он способен создавать визуальную иллюзию дополнительного пространства или, наоборот, сокращать площадь. Все это можно достигнуть из-за особенностей световых потоков, которые часто используют дизайнеры, чтобы скрыть одни детали и подчеркнуть другие.
В большинстве случаев именно плафон влияет на распространение света, поэтому стоит в первую очередь обратить внимание на этот элемент осветительного прибора. Кроме того, существует еще несколько деталей, от которых зависит интенсивность светового потока и площадь освещения
Замена выключателя с цепочкой у настенного светильника
Широкое применение в освещении жилых помещений получили настенные светильники – бра. Такие светильники часто производятся с встроенным выключателем, который приводится в действие через цепочку (шнурок).
Случается, что цепочка обрывается или выходит из строя сам выключатель, но это ещё не повод менять сам светильник. Выключатель для настенного светильника можно приобрести отдельно и заменить своими руками.
В данной статье мы рассмотрим замену выключателя с цепочкой на настенном светильнике (бра).
Шаг 1.
Отключаем питание светильника (для этого отключаем автоматический выключатель в распределительном щитке). Снимаем настенный светильник, отсоединяем провода.
Шаг 2.
Отсоединяем сломанный выключатель, для этого откручиваем гайку-фиксатор:
Шаг 3.
Подготавливаем новый выключатель к установке:
Как мы видим, у нового выключателя отсутствуют провода для подключения. Поэтому нам понадобится кусок витого провода (ПВС) сечением 1,5 мм 2 . Из этого провода нам нужно извлечь жилу:
Зачищаем токопроводящие жилы от изоляции и подсоединяем их к выключателю, как показано на фото:
Шаг 4.
Устанавливаем выключатель в светильник и подключаем провода через зажимной клеммник Wago:
Шаг 5.
Регулируем длину цепочки:
Шаг 6.
Подключаем светильник к питающему кабелю. Для подключения удобно использовать зажимные клеммники Wago:
Замена выключателя настенного светильника завершена:
Источник
Особенности разводки проводов
Так как подключить выключатель света самостоятельно достаточно просто, соблюдение схемы и рекомендаций позволит легко обойтись без привлечения специалистов. Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током.
Если прибор реагирует лишь на одном из контактов не важно на каком , значит, выключатель бракованный, и даже при его ремонте он долго не прослужит. Если индикатор не горит, то неисправность в соединении с общей сетью.
Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя
Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник. Подрозетник для наружного выключателя обычно крепится на стену при помощи дюбелей и шурупов.
Нулевую клемму N я разместил в нижнем подрозетнике, так как в нем больше свободного места, а клемму PE — в верхнем. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Схема подключения двух лампочек к одному двухклавишному выключателю на картинке Главная проблема такого соединения — это вероятность понижения напряжения и риск перегорания одной из лампочек. Хватает рукой провод, дергается от удара током: — Все!
При нажатии на выключатель происходит разрыв фазы. Это еще не все На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор.
Подключение выключателя, через распределительную коробку.
Общая схема подключения одноклавишного выключателя и двух светильников На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке. Один из проводов патрона соединяется с нулевой жилой общей электросети, второй с жилой провода, идущего от выключателя.
В квартире не рекомендуется использовать приборы мощностью более 1,5 киловатт; Розетки могут быть на одно, два и более гнезд ; Выключатели; Подрозетники для внутренних розеток и выключателей ; Распределительные коробки по одной на комнату ; Кабель-каналы или гофра для того, чтобы провести провода в деревянном доме или в помещении, где невозможно уложить проводку в штробу; Изолента. Внешнее исполнение у него точно такое же, только изменена внутренняя схема и добавлена еще одна клемма L2 Load. Случаи бывают разные и порой внутреннее убранство помещения требует подключения двух контроллеров выключателей к одной лампочке. Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей.
Таким образом, теперь у нас в подрозетнике не два кабеля, а три. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую.
Подключение одноклавишного выключателя и розетки. Простой способ.
Способы подключения по типам моделей
Подключение настенного светильника, точнее, его способ, зависит от типа устройства. В магазинах есть разные виды бра – со шнурком, вилкой, веревочкой (цепочкой, сонеткой), без шнура – на клавишах
Чтобы правильно подключить прибор к электросети, важно ознакомиться со спецификой работы.
При монтаже следует учесть такие моменты:
- при высокой влажности воздуха убедиться, что осветительный прибор имеет влагозащиту;
- учесть, какой тип лампочек используется, – нельзя покупать те, что превышают указанную в паспорте мощность;
- если светильник питается от 12-24 вольт, дополнительно приобрести трансформатор напряжения, включить его в схему.
Веревочная модель
Повесить на стену веревочный светильник труда не составит, сделать это сможет даже начинающий мастер. Подводят электрические провода до необходимой пользователю высоты (обычно 1-2 метра от пола) скрытым способом, чтобы не испортить вид комнаты. Всего их должно быть три – ноль (N), фаза (L) и заземление (PE). Затем в соответствии с приложенной схемой нужно прикрепить контакты к колодкам с клеммами соответствующей маркировки. Фазу соединяют с фазой, ноль с нулем и заземление с заземлением.
Клавишная модель
Установка бра с выключателем-клавишей отличается рядом особенностей. Вместо веревки у таких устройств контакты, которые подключают самостоятельно. Все провода и соединения для такого бра полностью скрывают в стене. Для этого потребуется штробить, потому стоит подумать о креплении светильника заранее.
При работе надо соблюдать осторожность. В противном случае высок риск короткого замыкания, а так как проводка внутренняя, сложно будет устранять последствия
Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке. Сетевая вводная фаза пойдет на переключатель, от него – опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую.
Шнур с вилкой
Повесить на стену бра, имеющее вилку на шнуре, очень просто. У подобных светильников есть провод, как у всех электроприборов, вилкой они включаются в розетки. Рекомендуется покупать их, если нет возможности проштробить стену, проложить новую проводку и смонтировать отдельный выключатель. Чтобы зажечь свет, достаточно просто вставить вилку в розетку либо воспользоваться переключателем (его добавляют для более комфортного разъединения цепи).
Вешать на стену такие устройства можно без элементарного знания электрических схем подключения.
Процесс установки и подключения пошагово
У среднестатистического специалиста, имеющего хороший опыт в электромонтажных работах весь процесс займет порядка 10 – 15 минут, но у обывателей возникают различные сложности. Поэтому перед подключением бра вам следует основательно подготовиться, дабы в ходе установки и подключения устройства лишний раз не отвлекаться.
При подготовке вам нужно взять:
- перфоратор или дрель – будут использоваться для крепления основания светильника к стене (для стен по бетону понадобится перфоратор, для дерева или гипсокартона подойдет обычная дрель);
- слесарный инструмент – здесь вам могут понадобиться как обычные пассатижи, так и отвертки, молоток и т.д. для выполнения различных монтажных операций;
- уровень и карандаш для разметки стен, если вы будете использовать лазерный уровень, можно обойтись и без карандаша;
- канцелярский нож для снятия изоляции – для этой цели куда удобнее пользоваться специальным приспособлением, но его редко встретишь в домашнем наборе инструментов;
- крепежные элементы – в зависимости от типа стен вам могут понадобиться как дюбеля, так и обычные саморезы, сразу отметим, что в стены из гипсокартона целесообразнее устанавливать дюбель-бабочку.
После того, как вы подготовили все необходимое для подключения бра, аккуратно достаньте все элементы светильника из коробок. Осмотрите на целостность корпус и абажур бра, при выявлении дефектов установку потребуется отложить, так как она может нести угрозу или вы попросту испортите светильник окончательно. Если все в порядке, соберите все детали в единую конструкцию, к патрону в плафоне подключите провода питания и выведите их в основание.
Пошаговая инструкция установки и подключения бра к сети:
Ориентировочное время на выполнение: 1 час
Проверьте отсутствие напряжения.
После отключения обязательно проверьте отсутствие напряжения на выводах при помощи индикаторной отвертки или мультиметра.
Приложите крепление бра к месту монтажа.
Приложите крепление бра к месту монтажа и отметьте точки под отверстия на стене, положение обязательно выбирайте с помощью уровня, в зависимости от высоты установки вам может понадобиться стремянка.

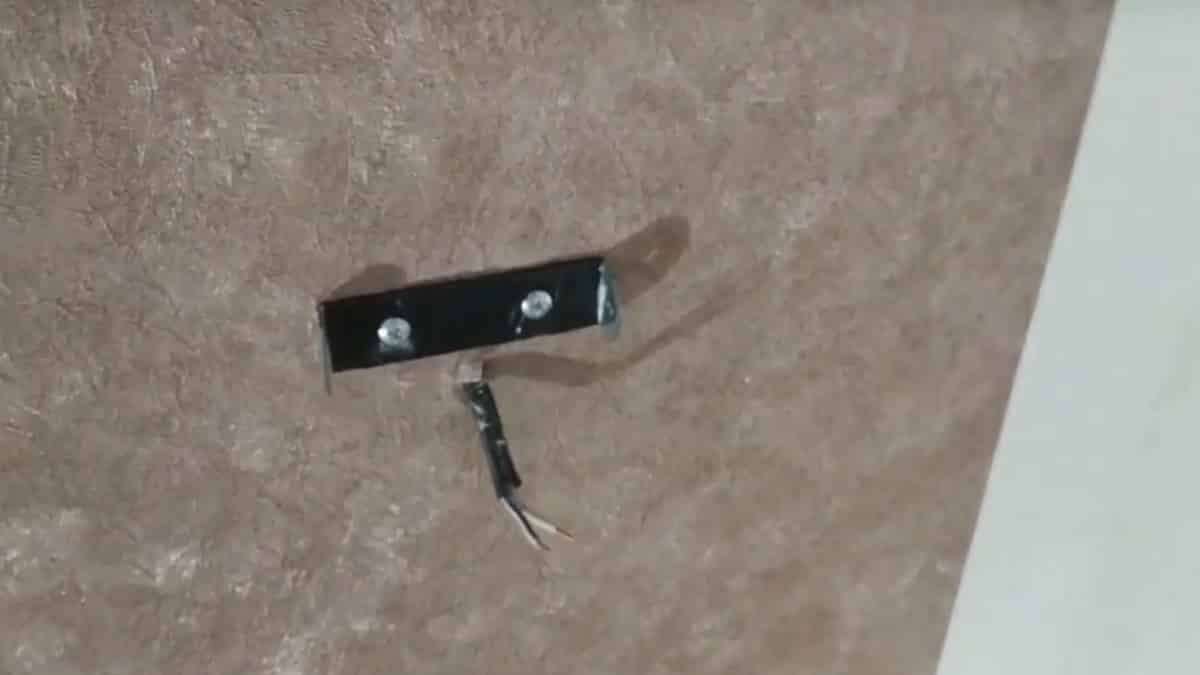

Зафиксируйте крепление бра.
Произведите фиксацию крепления бра с помощью дюбелей на стене. Фиксация должна быть жесткой, чтобы светильник потом не болтался.

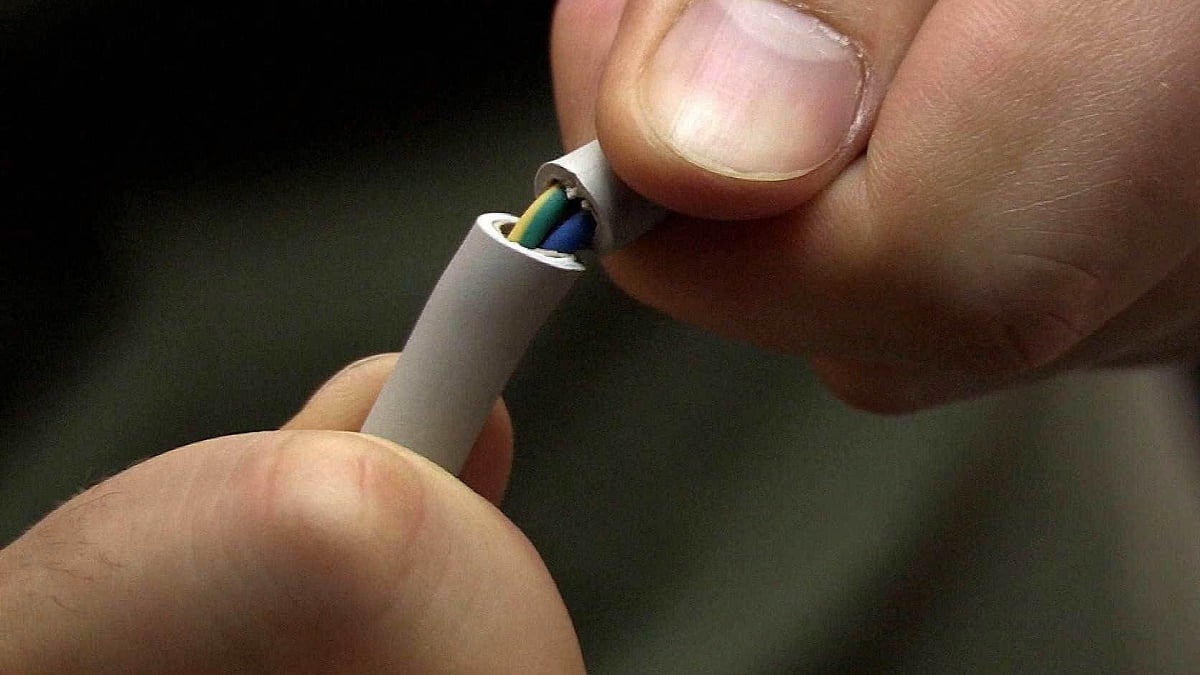

Зачистите концы проводов.
Зачистите концы проводов, чтобы получить 10 – 20 мм оголенной жилы, но следите за тем, чтобы во время удаления изоляции не удалить часть металла, иначе это уменьшит сечение проводника;

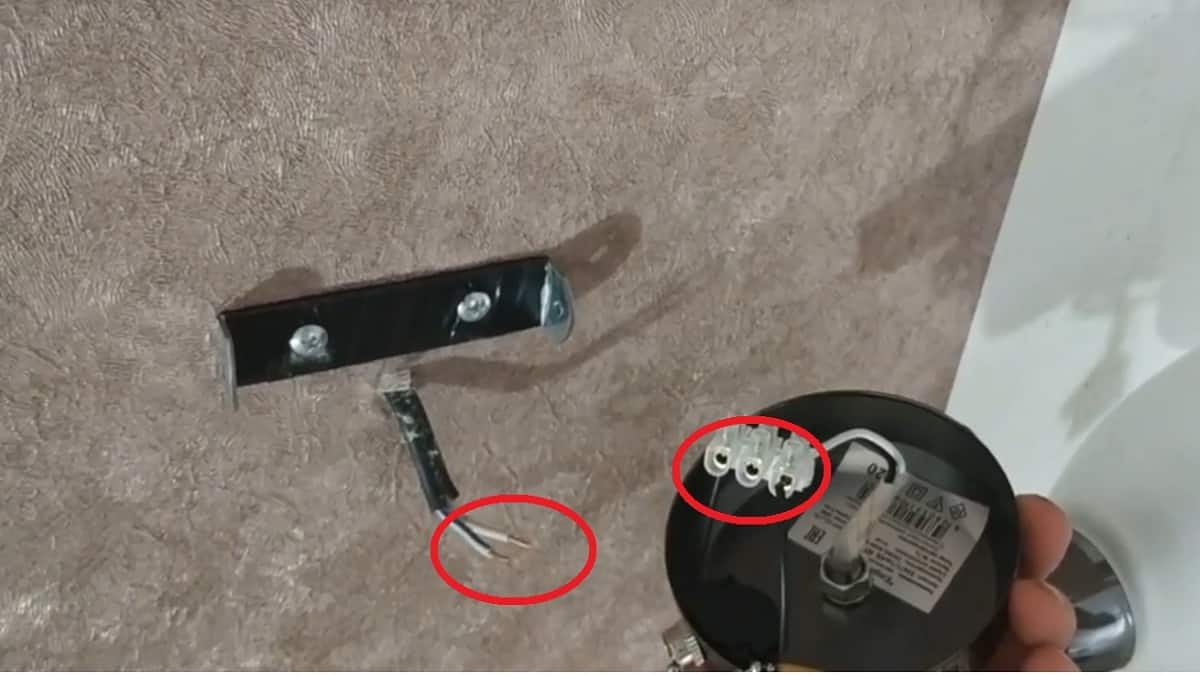

Зафиксируйте питающие провода.
При помощи зажима зафиксируйте питающие провода в колодках, заземляющий вывод подсоедините к корпусу светильника.
Установите абажур на бра.
В зависимости от разновидности светильника он может быть несъемным, поэтому в некоторых ситуациях этот пункт опускается.
Вкрутите лампу в патрон.
Вкрутите лампу в патрон и опробуйте работоспособность бра.
После монтажа оцените качество работы – бра должен не только давать достаточно света в нужной области, но и обеспечивать его качество. Проверьте, чтобы лампа не мигала, а плафон бра не перегревался, мерцание может происходить из-за плохого контакта, а перегрев чреват поломкой или пожаром. Следует отметить, что в зависимости от материала абажура, далеко не каждый тип лампы обеспечит безопасную работу. Наиболее эффективным, выгодным и пожаробезопасным вариантом считается светодиодная лампа.
Простые и эффективные способы подключения бра или люстры без штробления стены
Если вы хотите подключить бра или люстру к электросети, но не хотите делать штробление в стене, то есть несколько простых и эффективных способов, которые могут вам помочь.
1. Использование поверхностного монтажа. Один из самых простых способов подключения бра или люстры без штробления стены — использовать поверхностный монтаж. Вы можете установить специальные пластиковые или металлические каналы на поверхность стены или потолка и прокладывать провода внутри них. Такой способ не требует штробления и вполне эстетичен, особенно если выбрать цвет каналов, соответствующий цвету стены или потолка.
2. Использование кабель-канала. Еще один простой и эффективный способ — использовать кабель-канал. Кабель-канал представляет собой пластиковый короб, внутри которого можно скрыть провода. Кабель-канал можно закрепить на стене или потолке при помощи специальных креплений или клея. Этот способ также не требует штробления и хорошо скрывает провода.
3. Использование проводов по видимой поверхности. Если вам не мешает видеть наружные провода, то можно просто прокладывать их по видимой поверхности стены или потолка. Этот способ подключения является самым простым и не требует никаких дополнительных материалов. Однако, следует учитывать эстетический аспект и выбирать цвет проводов, который будет сочетаться с интерьером.
Вывод
Как вы можете видеть, существуют простые и эффективные способы подключения бра или люстры без необходимости штробления стены. Выберите тот, который наиболее подходит для вашего интерьера и может быть выполнен без проблем. Постарайтесь следовать санитарно-техническим и электробезопасностным правилам, чтобы избежать возможных проблем в будущем.
Подключение бра
Процесс подключения достаточно прост. Но здесь тоже нужно учесть ряд нюансов и особенностей.
Все модели бра можно разделить на несколько видов по способу присоединения к электросети.
- Прямое подключение
- Подключение к розетке
- Подключение к розетке через выключатель
Бра со встроенным выключателем
Бра с подключением к розетке
Рассмотрим указанные способы подключения подробнее.
Прямое подключение
Под прямым включением понимается, что бра присоединяется к открытой или скрытой проводке. При этом способе подключения также возможно несколько вариантов.
- Подключение бра к выключателю, который установлен в стене
- Выключатель уже встроен в светильник и коммутация происходит непосредственно в корпусе

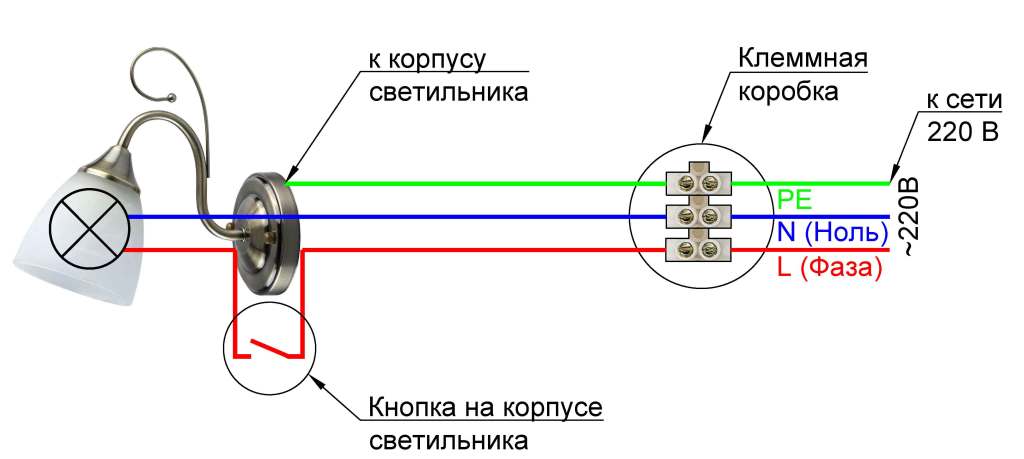

Прямое подключение бра
Существуют модели бра со встроенным выключателем. Это может быть кнопка на корпусе или выключатель шнурок. При этом бра с кнопкой или клавишей подключается так же как бра с выключателем шнурком . Также есть модели, у которых выключателем может быть сам корпус изделия. В таких моделях часто встроен диммер с шаговым регулированием светового потока. Лампа включается, переключается и выключается простым прикосновением к корпусу.
Прямое подключение бра со встроенным выключателем
В первую очередь нужно правильно идентифицировать провода, которые торчат из стены. Узнать какой провод фазный а какой нулевой, поможет тестер.
Само подключение происходит очень просто. Нужно присоединить фазный проводник к клемме, помеченной значком L, нулевой к N, а проводник заземления или к корпусу изделия (должен быть специальный болт) или к клемме обозначенной буквами РЕ или значком
Обозначение заземления
Подключение к розетке
Схема подключения бра к розетке достаточно проста. Нужно только подсоединить к нему провод с вилкой. Подключение жил кабеля при этом рекомендуется выполнять согласно их цветовой маркировке.
Подключение бра к розетке
Этот вид подключения имеет один существенный недостаток – чтобы включить или выключить светильник надо будет оперировать самой вилкой, а это не очень удобно. Или придется докупить специальный переходник, который сначала включается в розетку, а потом в него включается сам светильник. В такой переходник уже встроен выключатель, но выглядит он не очень эстетично.
Поэтому рекомендуем рассмотреть следующий вариант подключения.
Подключение к розетке через выключатель
Чтобы подключить светильник бра к розетке через выключатель, нужно выполнить все те же действия, что и для предыдущего.Здесь только в разрыв фазного проводника устанавливается простой одноклавишный выключатель.
Ниже представлено, как это можно сделать в домашних условиях своими руками.
Подключение бра к розетке через выключатель
Таким образом, смонтировать и подключить бра самостоятельно может абсолютно каждый и для этого не требуется обладать специфическими навыками и умениями. Если вы столкнулись с нестандартным монтажом или подключением бра и не можете найти решения, обращайтесь, поможем разобраться.
Способы подключения
В зависимости от конструктивных особенностей приборов освещения, способов крепления производители предлагают различные способы подвода питания к источнику освещения:
бра, питаемые посредством веревочного переключателя;
- бра, включаемые одноклавишным выключателем;
- бра, подключаемые в электрическую цепь через обычную штепсельную розетку.
Конкретная модель настенных бра подразумевает и соответствующую схему его подключения к электрической сети. Но обывателям зачастую бывает трудно справиться с подобной задачей из-за незнания основных принципов для того или иного вида оборудования. Поэтому будет целесообразным предварительно разобраться с тем, как подключить каждый из видов бра.
Веревочная модель
Такой точечный светильник настенного типа, коммутируемый выключателем-шнурком, подключается непосредственно к электрической проводке, прокладываемой непосредственно к месту установки бра.
В зависимости от типа электрической сети для подключения в разводке кабеля может выделяться две или три жилы:
- L – фазный проводник, чаще всего красного, коричневого или белого цвета, но могут быть и близкие к ним цвета;
- N – нулевой вывод, как правило, это синий провод;
- PE – жила защитного заземления, окрашенная в зеленый цвет или желто-зеленый.
Цветовая маркировка жил
Для подключения бра через веревочный выключатель вам нужен фазный проводник, который ставится в разрыв через коммутатор. Нулевой и заземление или только нулевой провод ведутся дальше к светильнику, как показано на рисунке ниже:
Клавишная модель
Для управления работой бра через клавишный выключатель принцип аналогичен предыдущему варианту. С тем отличием, что питание электрического прибора будет подаваться и отключаться посредством классической клавишной модели выключателя, которая используется для управления другими вариантами освещения в доме. Для подключения на коммутатор, как и в предыдущем варианте, используется фазный провод, который подводится на разрыв к выключателю.
Далее от выключателя фазная линия ведется к бра вместе с остальными жилами, как показано на рисунке ниже:
В данном случае, обратите внимание на порядок цветовой маркировки бра, так как далеко не во всех моделях она соответствует требованию нормативных документов. Поэтому желательно проверять подключение фазных, заземляющих и нулевых контактов для собственной же безопасности
Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя
Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку
Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя. Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку.
Шнур с вилкой
Преимущество подключения бра посредством электрического шнура – это отсутствие привязки к конкретной точке, в которой была выведена проводка. Вы можете выбирать любое удобное место на стене даже после чистовой отделки, главное, чтобы хватало кабеля подключения до ближайшей розетки. Существенным недостатком такого метода являются провода, постоянно находящиеся в поле зрения домочадцев, что может существенно ухудшать общий вид интерьера. Поэтому вариант подключения через шнур к розетке считается наименее аккуратным.
Как правильно прикрепить бра к стене
Большинство моделей бра имеют идентичную конструкцию и инструкцию по установке и подключению.
Первым делом отключаем источник электропитания (в случаях, когда пакетники в распределительном щитке не имеют подписей, необходимо отключать все имеющиеся по очередности, одновременно проверяя ток на фазном проводе (коричневый или белый) бра);
Прикладываем крепежную площадку на место запланированной установки и помечаем положение отверстий для крепежа на стене. Крепежные отверстия должны быть расположены с соблюдением правил вертикальной установки
Важно продумать, чтобы при углублении отверстий не попасть в кабель;
Выбираем крепеж и инструмент, необходимые для установки. Для кирпичной или бетонной стены — перфоратор и
Если основание стены мягкое (дерево, пеноблок) для установки сойдут обычные саморезы.
Что потребуется для подключения?
На самом деле, чтобы обеспечить подачу электричества на бра, потребуется самый минимум инструментов и электрических элементов:
- набор отвёрток;
- кусачки;
- изолента;
- перфоратор;
- инструмент для удаления изоляции с проводов.
В случае, если в Вашем доме не используется заземляющий контур, соответствующая жила в проводе должна быть эффективным образом заизолирована. Таким образом, провод будет располагать всего двумя проводами – коричневым и синим.
Синий подключается к бра напрямую (она имеет провода с таким же цветовым решением). Естественно, можно использовать скрутку проводов, пайку и изолирование соединения при помощи термоусадочного кембрика.
Алгоритм монтажа стандартного бра на несколько лампочек
Прежде всего необходимо обесточить помещение. После чего следует:
- проверка отсутствия напряжения на проводах, к которым будет подсоединяться светильник (применяется индикаторная отвертка);
- разметка отверстий крепления, для чего по уровню выравнивается основной монтажный элемент бра, а точки сверления отмечаются карандашом;
- сверление отверстий в нужных точках, ввод дюбелей и фиксация основания посредством саморезов;
- зачистка проводов (удаление оплетки от 0,5 до 1 см);
- присоединение проводов к клеммной колодке с учетом схемы;
- окончательная фиксация остальных элементов корпуса бра.
Если светильник устанавливается достаточно высоко, то не лишним станет использование стремянки. После вкручивания лампочки и восстановления доступа электричества в помещении, следует проверка качества монтажа и правильного подсоединения проводов. Если нет искрения, все работает как часы, а лампа горит равномерно, то все сделано верно.
Сейчас производители предлагают огромный перечень настенных бра для дома и офиса. Все они созданы для формирования комфортных зон с локальным освещением. Прежде чем купить понравившееся дизайнерское решение, следует учесть множество факторов, касающихся не только его внешнего оформления и эксплуатационно-технических показателей, но и особенностей монтажа.
