Выбор пасты для пайки
Качество любого флюса выражается в том, что при пайке он не выгорает, только едва испаряется, а продукты его разложения легко удаляются растворителем. Лучший флюс – специальные пасты. Мы выбрали топовые наименования, исходя из опыта знакомых мастеров:
- Interflux 2005 и 8300
- Kingbo RMA-218
- Amtech RMA-223
- Флюс-гель Rexant BGA и SMD
На всякий случай держите в уме старые, «дедовские» способы найти флюс и в глухой деревне. Это таблетка аспирина, фруктовый сок, оливковое масло, нашатырь с глицерином, канифоль со спиртом. Наиболее очевидный для сельской местности – смола сосны или ели. Нужно растопить смолу на слабом огне, а потом разлить по спичечным коробкам.
Схемы LED лампочек
Светодиоды питаются от низкого напряжения — порядка 3 В, потребляют очень мало тока — от 20 до 50 мкА, подключать их к сети 220 В можно только через преобразователь. Его можно увидеть в нижней части лампы. Схема светодиодной лампочки на 220 В тоже несложная, зато по ней легко определить возможные проблемы.
Схема светодиодной лампы на 220 V
На рисунке выше представлена схема с диодным мостом. Он преобразует и стабилизирует напряжение. Это один из самых распространенных вариантов, так как такие лампы стоят не очень дорого. Как видите, в данном варианте диоды подключены параллельно, но это редкий вариант. Чаще они подключаются последовательно — один за другим.

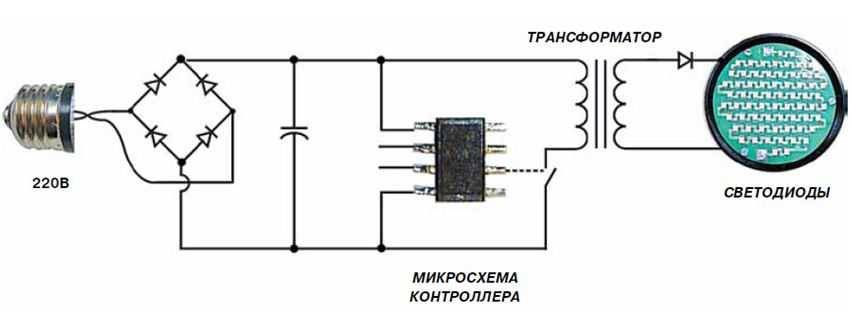

С микросхемой
Есть и другие светодиодные лампочки. В них присутствует микросхема. Такие лампы более дорогие, но обычно и более долговечные, так как параметрами работы управляет микроконтроллер, который выдает более стабильное питание. А некачественное питание равно быстрому снижению яркости свечения. Резкие скачки напряжения вообще приводят к пробою светодиода. Так как подключены они последовательно — один за другим — выход из строя одного светодиода означает поломку всей лампы. Она просто не зажигается. Хотя не работает, скажем, один светодиод из 80.
Схемы драйверов и их принцип работы
Чтобы отремонтировать светодиодную лампу, важно понимать, как работает каждый её элемент. Все драйверы на 220В можно объединить в три группы — со стабилизацией тока/напряжения и без стабилизации
По сути, только схема со стабилизацией тока является драйвером. Второй вариант — со стабилизацией напряжения, это, скорее, блок питания для led-ленты. Схема без стабилизации хороша тем, что её проще всего ремонтировать.
Стабилизация тока
В этой схеме присутствует интегральный стабилизатор тока SM2082D. Он хоть и имеет простое устройство, довольно надёжный и качественный, а главное, его можно отремонтировать в случае необходимости. Ниже представлена схема LED-А60 с полноценным драйвером:
Как работает схема:
- Напряжение от сети через F (предохранитель) попадает на диодный мост VD1-VD4. Здесь оно выпрямляется и подаётся на С1 (сглаживающий конденсатор). Выпрямленное (постоянное) напряжение подводится к светодиодам и на вывод №2 DA1 (микросхема).
- С вывода №1 DA1 на светодиоды подаётся напряжение постоянного тока. Величина последнего определяется номиналом R2 (резистор).
- R1 имеет довольно большое сопротивление. Он шунтирует конденсатор и в работе схемы практически не участвует. Его задача — оперативно разряжать конденсатор при выкручивании лампы.Если бы это не было предусмотрено, то при касании о цоколь человек получал бы сильный удар током, так как конденсатор С1 заряжается во время работы схемы до 300 В.
Со стабилизацией напряжения
Эта схема выполняет стабилизацию не по току, а по напряжению. На рисунке ниже — блок питания для led-лампы:
Как работает:
- Напряжение от сети подаётся на С1 (конденсатор), который понижает его приблизительно до 20 В, а далее оно поступает на VD1-VD4. Здесь напряжение выпрямляется, сглаживается на С2 (конденсатор) и подаётся к интегральному стабилизатору напряжения.
- Далее напряжение повторно сглаживается — на С3 (конденсатор), проходит по токоограничивающему резистору R2 и подаётся на светодиоды.
Вариант отличается от предыдущего наличием токоограничивающего резистора. Суть схемы — светодиодная лента с блоком питания.
Без стабилизации
Такой драйвер используют в дешёвых китайских лампах. Но, при нормальном напряжении в сети — без резких перепадов, эта схема вполне работоспособна. Стабилизация тока или напряжения здесь не предусмотрена. Идёт только выпрямление напряжения и понижение его до требуемой величины.
Как работает схема:
- Стоит гасящий конденсатор, который для повышения безопасности зашунтирован резистором.
- Напряжение подаётся на диодный мост, затем сглаживается на конденсаторе небольшой ёмкости (около 10 мкФ) и, пройдя по токоограничивающему резистору, подводится к цепи светодиодов.
Схема, по сути, не является драйвером. Здесь не производится стабилизация, поэтому напряжение, подаваемое на светодиоды, зависит от сетевого. Если напряжение в сети нестабильное, лампочка будет мерцать.
Подобные «драйвера» обычно стоят в бюджетных лампах. Если в сети нормальное напряжение, без скачков, то светильник не мигает и может работать довольно продолжительное время.
Пайка SMD в корпусе SO8, SO14, SO28 и т. д.
В корпусах SO встречается большинство простых интегральных микросхем, такие как логические элементы, регистры, мультиплексоры, операционные усилители и компараторы. Они имеют относительно большой шаг выводов: 50mils. Вы можете легко припаять их без специального оборудования.
Первый шаг — лужение контактной площадки, расположенной в одном из углов. Мы касаемся площадки паяльником, нагреваем ее, а затем наносим немного припоя.
Далее берем микросхему с помощью пинцета и кладем ее на место пайки. Аналогично примеру с 1206, мы разогреваем облуженное поле, чтобы микросхема прилипала к плате. Если микросхема сдвинулась, то снова разогрейте контакт и отрегулируйте ее положение.
Если микросхема установлена правильно и держится надежно, то пропаиваем оставшиеся ножки. Прикладываем к ним жало паяльника, прогреваем, а затем прикасаемся к ним припоем, который, расплавляясь, обволакивает их. Чтобы сделать пайку качественнее следует применить флюс.
Самостоятельный ремонт
Специализированных сервисных центров по ремонту светодиодных ламп не существует. В случае гарантии их просто меняют на новые изделия, а старые утилизируют. Хотя есть такие поломки, которые несложно устранить и своими руками. Поэтому, если в гарантийной замене отказано, следует попробовать отремонтировать светодиодную лампу на 220 В самостоятельно. Но перед этим следует разобраться, почему же перегорают лампочки. Причинами могут быть:
Скачки напряжения в сети 220V. Напряжение высокой величины на входе может вызвать пробой в драйвере LED-лампы и привести к перегоранию излучающих кристаллов. Для того чтобы этого не происходило, следует на вводе электричества использовать защитные устройства, например, реле защиты. Неправильно подобранный светильник. В результате светодиодной лампе не будет обеспечено нужное охлаждение, что приведёт к её перегреву и сгоранию
Поэтому при установке лампочки нужно всегда обращать внимание на инструкцию к светильнику, в которой указана максимально допустимая её мощность. Низкого качества элементы, используемые при изготовлении источника освещения
Для избегания такой проблемы необходимо приобретать только изделия именитых производителей, имеющих обязательно сертификат.
Разборка LED-осветителя
Починить лампу, не разобрав её, не получится. Хотя они и отличаются по своим формам их конструктив очень похожий друг на друга. Так, в нижней цокольной части, вкручивающейся в патрон, располагается непосредственно сам драйвер устройства. Над ним — радиаторная пластина, на которой размещаются светодиоды. Сверху они закрываются колпаком, который может быть прозрачным или матовым. Разборка любого типа лампы начинается со снятия защитного колпака, а уже после извлекается драйвер.
В состав конструкции лампы входят следующие части:
- защитный колпак;
- цоколь;
- радиатор с набором светодиодов;
- драйвер питания.
Нормальные производители делают верхний колпак из пластика, который в дальнейшем застёгивается в цокольном основании. Но при этом существует один нюанс — для фиксации верхней крышки используется герметик.
Для того чтобы разъединить половинки, следует подготовить острый инструмент. Это может быть нож или остриё, согнутое буквой «Г». Под купол лампы вставляют инструмент и круговыми движениями удаляют нанесённый на него клей. Как только клей будет удалён, купол снимают лёгкими покачиваниями и вытягиванием вверх.
В результате откроется доступ к радиатору со светодиодами. Этот радиатор поддевается всё тем же острым предметом и выталкивается на себя. От него будут отходить два провода, идущие на драйвер лампы. Если их длины будет недостаточно для извлечения платы электроники и светодиодной пластинки, то провода отпаивают.
Устранение неисправностей
Самой распространённой причиной поломки является перегорание светодиода. Его целостность легко проверить с помощью мультиметра, переключив его в режим позвонки. Красным щупом дотрагиваются до анода (плюс), а чёрным — до катода (минус). Рабочий светодиод должен загореться. Если он не загорается или на его корпусе видна чёрная точка — он неисправен. Починить его невозможно, поэтому следует его выпаять, а на это место запаять рабочий.
Если светодиоды в порядке, то причина поломки в драйвере. В первую очередь проверяется наличие напряжение как на входе, так и на выходе платы. При их отсутствии частой проблемой является лопнувшая пайка или неисправный электролит, стоящий в схеме после диодного моста. Он является и причиной при возникновении эффекта «стробоскоп». Далее, в режиме прозвонки проверяется диодный мост и предохранители. Проверить генерацию микросхемы и ключевого транзистора без осциллографа будет невозможно. Все неисправные детали заменяют на такие же или их налоги. А после делается пробное включение.
Примеры ремонта светодиодных ламп своими руками
Прежде чем приступать к ремонту светодиодных ламп, полезно рассмотреть этот процесс на конкретных примерах. Существует не только много версий led-ламп, но и их поломок.
Ремонт led-лампы на 220 В своими руками
Драйвер, который в 80% случаев становится причиной поломки, необязательно встраивается в лампу. Она может состоять из одних светодиодов, а стабилизирующее устройство встраивается в светильник.
Если драйвер выполнен отдельно, ремонт осуществлять проще. Достаточно поменять лампу и убедиться, что проблема в ней. Если нет, значит, поломан стабилизатор. В лампах со встроенным драйвером дело обстоит сложнее.
Порядок ремонта лед-лампы с драйвером:
- Поверните радиатор против часовой стрелки, чтобы разобрать лампу.
- Извлеките драйвер. Прозвоните все светодиоды, диодный мост и микросхему тестером.
- С SMD-компонентами работать паяльником нельзя, поэтому используйте фен и паяльную станцию. Эти устройства имеются не у всякого, поэтому надо знать, как обойтись без них.
- Выпаяв микросхему и диодный мост, промажьте контакты специальной пастой и прогрейте. Это позволит в дальнейшем установить на место мелкие элементы и аккуратно их припаять.
- Начните с микросхемы. Подобные детали продаются в хорошо известном китайском онлайн-магазине по 50-80 руб. за штуку. Приклейте микросхему на пасту, придержите их и припаяйте.
- Далее очередь диодного моста. Приобрести эту деталь можно также на китайских сайтах.
- Готовый драйвер припаяйте к цоколю. У него весьма короткая проводка, поэтому нарастите их. Это позволит избежать демонтажа цоколя, завальцованного на пластиковом корпусе.
- Вторую сторону драйвера припаяйте к печатной плате со светодиодами. Главное, не перепутайте полярность. Обычно на плате и драйвере указаны полюса — ориентируйтесь на них.
- Проверьте работоспособность лампы. Но, если у вас отсутствует опыт электротехнических работ, не делайте это, пока лампа разобрана — есть риск короткого замыкания и поражения электротоком.
Видео о ремонте светодиодной лампы:
Ремонт на примере лампы ASD LED-A60, 11 Вт на микросхеме SM2082
Сегодня в ходу мощные led-лампы, у которых драйверы собраны на микросхемах SM2082. Далее пример ремонта лампы, которая периодически гасла и снова зажигалась. Предварительная диагностика — плохой контакт.
Порядок действий:
- Ножом подцепите и снимите рассеивающее стекло.
- Осмотрите микросхему SM2082. Если вы не выявили дефекты паек и обрывов дорожек, снимите плату. Для этого срежьте силикон и подденьте плату лезвием отвёртки.
- Чтобы добраться до драйвера, отпаяйте его, разогрев паяльником контакты — сразу оба, и сдвиньте вправо.
- С одной стороны платы драйвера стоит конденсатор на 400 В. С другой стороны — диодный мост и два резистора. Чтобы понять, в какой плате нет контакта, соедините их с соблюдением полярности — двумя проводками.
- Простучите платы ручкой отвёртки. Выясните, где неисправность — в контактах проводов, в конденсаторах, контакте центрального вывода цоколя.
- При обнаружении повреждённого контакта смажьте его флюсом и припаяйте заново.
Как выпаять повреждённые светодиоды, и припаять новые?
Чтобы работать со светодиодами, надо уметь паять и иметь для этого все необходимые инструменты. У SMD-диодов нет токоведущих элементов. Вместо них — специальные контактные площадки на плате. Для пайки используют паяльник мощностью 12 Вт.
Для выпаивания светодиодов понадобится:
- пинцет;
- лезвие;
- флюс;
- паяльник;
- держатель.
Как выпаять светодиод из светодиодной лампы паяльником:
- Снимите алюминиевую плату, отделив корпус лампы от плафона.
- Проверьте тестером все диоды.
- Поднесите горелку к обратной стороне платы на 3-5 секунд. Отсоедините диод, когда пайка ослабнет.
- До того, как остынет основание, поместите на контактную площадку каплю флюса и установите сверху диод, учтя полярность.
- Снова нагрейте основание и слегка надавите на кристалл. Придерживайте диод до того момента, пока «ножки» не будут надёжно закреплены в припое.
Видео-инструкция:
Как устроена светодиодная лента
Гибкая основа ленты служит печатной платой с токоведущими нитями для SMD светодиодов. На лицевой поверхности расположен диодный блок. Он сгруппирован по три элемента, включающие диод и ограничительный резистор.
Каждый блок отделяет разметка в виде рисунка ножниц. На этом месте светодиодная лента перерезается, если надо ее укоротить или повернуть при прокладке в другую сторону. Светодиодный блок имеет токоведущие контакты для припаивания проводов или установки соединительных коннекторов.
С тыльной стороны нанесен клеящий слой, закрытый защитной пленкой. Во время монтажа лента просто приклеивается к алюминиевому профилю или на любую чистую поверхность.
Работает лента от постоянного тока напряжением 12 или 24 вольта. Источником служит блок питания. Бывают ленты, рассчитанные на напряжение 36 и 48 вольт, но в быту они редко используются.
Для светодиодных лент применяют одноцветные и трехцветные SMD диоды. Самый распространенный – первый вариант с одним кристаллом. Диоды светятся белым, синим, красным или другим цветом.
Второй вариант – это лампочки с тремя кристаллами. Один RGB диод способен светиться, например, красным, синим и зеленым цветом. Переключение свечения осуществляется контроллером.
Продаются светодиодные ленты рулонами длиной по 5 м. На каждый 1 м может быть припаяно 30, 60 и более лампочек. Для защиты от влаги и механических повреждений производят изделия с силиконовым покрытием.
Выбор пасты для пайки
Качество любого флюса выражается в том, что при пайке он не выгорает, только едва испаряется, а продукты его разложения легко удаляются растворителем. Лучший флюс – специальные пасты. Мы выбрали топовые наименования, исходя из опыта знакомых мастеров:
- Interflux 2005 и 8300
- Kingbo RMA-218
- Amtech RMA-223
- Флюс-гель Rexant BGA и SMD
На всякий случай держите в уме старые, «дедовские» способы найти флюс и в глухой деревне. Это таблетка аспирина, фруктовый сок, оливковое масло, нашатырь с глицерином, канифоль со спиртом. Наиболее очевидный для сельской местности — смола сосны или ели. Нужно растопить смолу на слабом огне, а потом разлить по спичечным коробкам.
Как отремонтировать светодиодную лампу своими руками
Если вам интересно, как починить светодиодную лампу на 220v, то познакомьтесь со стандартными схемами ремонта. Самая часта причина поломки – выход из строя конденсатора. Для проверки этой детали используется мультиметр. В случае перегорания конденсатора, он меняется на новый. Еще к частым неисправностям ламп можно отнести проблемы с драйвером
При замене данной детали, важно подобрать подходящий вариант
Чтобы извлечь неисправные детали производится демонтаж
Токоограничительные резисторы ломаются не часто, но такое происходит. Проверить неисправность можно при помощи мультиметра в режиме прозвонки. Если отклонение показателя будет более, чем на 20 %, то прибор неисправен.
Часто требуется замена светодиодов. Их проверку стоит выполнять только после того, как будет ясно, что с источником питания все в порядке. Для замены этих деталей потребуется паяльник. Все неисправные элементы выпаиваются.
Причиной мерцания светодиодных источников освещения является некачественный конденсатор. Чтобы устранить подобную неисправность стоит приобрести более мощный механизм.
Можно попробовать сделать своими руками ремонт лед ламп LL – corn (лампы кукурузы).
| Изображение | Этапы работ |
|---|---|
| Если нельзя отыскать сгоревшие светодиоды на корпусе, то его демонтируют. | |
| Так как провода короткие, то снимается цоколь. | |
| Чтобы убрать цоколь места крепления высверливаются сверлом с диаметром 1,5. Затем цоколь снимается с помощью ножа. | |
| Внутри драйверы, подпитывающие 43 светодиода. Термоусаживающая трубка на драйвере срезается. | |
| После ремонта трубка надевается обратно и прижимается стяжкой из пластика. | |
| Поломка произошла в результате высокого напряжения. Драйвер подсоединяется к цоколю. |
Плюсы и минусы рассматриваемого типа подключения
Главное преимущество такой разновидности соединения заключается в нескольких пунктах:
— Легко монтируются и имеют большое количество вариантов подключения;
— Стоимость соединителей гораздо дешевле, чем у любого другого рассматриваемого способа;
— Обеспечивают высокую безопасность и могут использоваться даже на влагостойких моделях;
— Обеспечивают аккуратный эстетический вид конструкции.
Единственный их недостаток – восприимчивость к влаге. Если в помещении постоянно влажно, то это может спровоцировать окисление контактов. В таком случае, о безопасности использования ленты можно поспорить. Некоторые мастера предпочитают пайку, так как она обеспечивает прочное соединение и может использоваться даже при сложных вариантах установки.
Недостаток метода пайки – в возможности передержать жало. В этом случае, можно говорить о неисправности ленты и невозможности её установки в качестве осветительного прибора.
Почему дешевые лампы мерцают?
Вероятно, уже нет людей, которые не слышали о том, что дешевые продукты малоизвестных производителей покупать не стоит, так как это чревато различной сложности отрицательными последствиями.
Так происходит и в случае со светодиодными лампами, которые нередко даже сразу после покупки начинают мигать, что совсем не радует владельцев.
Мигание светодиодных ламп встречается довольно часто. При этом в большинстве случаев они сохраняют работоспособность и, если устранить причину, будут способны функционировать годами
Но такой режим работы в большинстве случаев не свидетельствует о наличии поломки. То есть осветительный прибор обычно исправен, но он подвергается воздействию каких-либо неблагоприятных факторов, мешающих нормально функционировать.
И если их устранить, то мерцание прекратиться, а рецидивов не будет. Но практичнее такие явления предотвращать и все, что для этого нужно это приобретать качественные продукты известных производителей.
На этапе покупки они обойдутся дороже, но высокие рабочие характеристики обеспечат долгосрочную эксплуатацию. Причем без потери лучших свойств, а это стоит дорогого. Так как дешевые осветительные приборы позволяют экономить только на цене.
А затем человек сталкивается с их предрасположенностью к различным неисправностям и другими отрицательными последствиями, включая негативное воздействие на здоровье.
Современные светодиодные лампы всегда являются сложными технологичными устройствами, состоящими из многих компонентов. Среди них драйвер, задача которого стабилизировать электрический ток.
А это важная задача, так как качественная и долговременная работа зависит именно от его характеристик, а не от напряжения, как считают многие.
Дополнительно драйвер способен справиться с различными побочными факторами, приводящими к мерцанию в выключенном/включенном положении выключателя.
Каждый пользователь должен знать о том, что к миганию предрасположены только дешевые светодиодные лампы, изготовленные различными малоизвестными производителями. Поэтому их просто не следует покупать
Но он является обязательной частью конструкции только качественных и, стало быть, недешевых ламп. А в их доступных аналогах китайского и даже отечественного происхождения для экономии этот ключевой элемент всегда заменяют на более дешевый блок питания.
Его основой являются такие элементы конструкции, как диодный мост, оснащенный емкостным фильтром, и гасящий конденсатор. Которые способны обеспечить качественное освещение, только когда характеристики электрического тока идеальные.
В таком случае рабочий цикл выглядит следующим образом:
- Изначально переменный ток проходит через диодный мост, там он преобразуется в нужный для светодиодных ламп постоянный, но с высокой пульсацией.
- Для придания электротоку стабильных характеристик он подается в емкостной фильтр. А оттуда на гасящий конденсатор, который окончательно сглаживает пульсацию.
- Ток с нужными характеристиками идет к осветительным приборам, позволяя им штатно выполнять свои обязанности.
Но при неидеальных параметрах электротока блок питания со своими дешевыми компонентами не способен справиться с пульсацией и ее выпрямлением, что в итоге является причиной моргания.
Мигать может, как одна лампа, так и целая отдельная группа. Тем не менее причины этого явления являются одинаковыми. И их следует оперативно устранить. В противном случае за короткое время ресурс осветительных приборов выработается
Кроме того признаки подобной неисправности могут проявляться как в выключенном, так и включенном состоянии.
И особенности каждой разновидности нештатной работы следует знать, так как это поможет устранить недочет. Причем оперативно и часто без каких-либо серьезных затрат.
Соблюдение техники безопасности
В процессе ремонта любого прибора, который запитывается от электросети, необходимо соблюдать технику безопасности. Осветительные приборы LED, как и лампочки накаливания, подключены к сети 220 вольт. Поэтому мастер должен быть внимательным и учитывать рекомендации:
- после выключения лампы необходимо вручную выполнить разрядку конденсаторов. Для этого выводы закорачиваются металлическим прибором с ручкой из диэлектрика.
- в процессе выпаивания нельзя оставлять паяльную станцию без присмотра, это может спровоцировать пожар;
- включая установленную лампочку лучше отвернуться, так как есть вероятность, что из-за возможных ошибок она взорвется.
Пайка светодиодов непростой процесс для новичка. К ремонту следует приступать только в том случае, если вы имеете опыт работы с паяльником, знакомы с конструкцией и принципом работы чипов.
Выбор пасты для пайки
Качество любого флюса выражается в том, что при пайке он не выгорает, только едва испаряется, а продукты его разложения легко удаляются растворителем. Лучший флюс – специальные пасты. Мы выбрали топовые наименования, исходя из опыта знакомых мастеров:
- Interflux 2005 и 8300
- Kingbo RMA-218
- Amtech RMA-223
- Флюс-гель Rexant BGA и SMD
На всякий случай держите в уме старые, «дедовские» способы найти флюс и в глухой деревне. Это таблетка аспирина, фруктовый сок, оливковое масло, нашатырь с глицерином, канифоль со спиртом. Наиболее очевидный для сельской местности – смола сосны или ели. Нужно растопить смолу на слабом огне, а потом разлить по спичечным коробкам.
Коннекторы для светодиодной ленты
Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.
При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.
Виды коннекторов для светодиодных лент по типу фиксации ленты:
Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.
С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.
Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.
Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.
Угловые вставки для соединения светодиодных лент под углом
Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.
Можно ли разрезать светодиодную ленту в любом месте?
Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.
Можно ли соединить светодиодные ленты?
Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.
Есть ли возможность соединить светодиодные ленты без пайки?
Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.
