Особенности освещения офисных помещений
Если исходить из нормативных актов, то для освещения в офисе можно использовать разные решения. Но основные всегда неизменны и применяются практически везде:
- Общее освещение. Может быть реализовано с помощью потолочных или настенных светильников, допускается комбинирование двух вариантов в одном помещении. Оборудование должно давать равномерный яркий свет, который распределяется по помещению так, чтобы освещались всех сегменты, где размещаются сотрудники. Очень часто этого хватает для обеспечения нужных показателей.
Местное или локальное освещение – добавочный вариант, используемый в дополнение к основному, его нельзя применять как единственный. Чаще всего устанавливается на каждом рабочем месте и представляет собой настольный или крепящийся на краю столешницы светильник, хотя может быть и настенный вариант. Для правшей лучше располагать источник света слева, а для левшей – наоборот.
- Зональное освещение нужно для выделения отдельных частей помещения. Например, такой вариант часто используют в зонах отдыха, переговорных и других местах, где нужно создать особые условия. Часто подобные решения несут скорее декоративную функцию, подчеркивая фирменный стиль компании или создавая зону, в которой можно отдохнуть и расслабиться.
- Не стоит упускать из вида и другие обязательные виды освещения. В офисе может понадобиться дежурное освещение на период нерабочего времени, охранное для защиты от злоумышленников, а также эвакуационное, которое включается при прекращении подачи электроэнергии и позволяет сотрудникам безопасно покинуть офис.
Не стоит забывать об освещении коридоров и вспомогательных помещений, оно также должно соответствовать нормативам.
Нормы освещенности
Чтобы подобрать оптимальные показатели, следует использовать СП 52.13330.2016 «Естественное и искусственное освещение», в этом документе есть все данные, основные из них подобраны в таблице.
| Наименование помещения | Норма света в Люксах (Лк.) |
|---|---|
| Для помещений с компьютерами | 200 — 300 |
| Офисы большой площади с большим количеством сотрудников | 400 |
| Отдел занимается работой с чертежам | 500 |
| Для переговорных и конференц-залов | 200 |
| В кладовках и вспомогательных помещениях | 50 |
| В холлах и коридорах | 50 — 75 |
| Для архивов и других мест хранения документации | 75 |
| В зонах где есть лестницы и эскалаторы | 50-100 |
Как освещение влияет на сотрудников.
Освещение для офисных помещений проверяют на высоте от 80 до 100 см, что соответствует уровню рабочего стола. При этом установленные показатели должны быть в радиусе 50 см от рабочего места. Если в кабинете проводятся высокоточные работы или требуется постоянное напряжение зрения, нормы освещенности могут быть еще выше, их устанавливают отраслевые акты.
Естественное освещение офисных помещений
Этот вариант наиболее предпочтителен, так как обеспечивает идеальное офисное освещение – дневного света может хватать большую часть дня и при этом он совершенно бесплатный. Для определения показателей используют КЕО – коэффициент естественной освещенности, который показывает количество света в кабинете по сравнению с освещенностью на открытом воздухе.
Коэффициент естественной освещенности напрямую зависит от количества оконных проемов и их размера. Чем они больше, тем лучше проникает свет, но и увеличиваются потери тепла в зимний период. Поэтому всегда делаются расчеты, чтобы подобрать оптимальное соотношение оконных проемов к общей площади стен.
Хорошее естественное освещение – лучшее решение для офиса.
При боковом естественном освещении КЕО должен составлять 1,0, а если окна находятся в потолочном перекрытии, то показатель увеличивается до 3,0. Если используется совмещенное освещение, то минимальный показатель боковой освещенности составляет 0,6, а верхней – 1,8.
Показатели КЕО отличаются в разных регионах. Так, если в средних и северных широтах используется коэффициент в 1,0, то на юге его надо увеличить до 1,2.
Определение общего типа подсветки
Решив задействовать вариант расчета коэффициента использования светового потока для одного источника света, вам нужно будет использовать следующую формулу:
Формула расчета общего освещения
Чтобы определить требуемое число осветительных приборов, можно использовать такую формулу:
Формула расчета числа ламп
Здесь:
- ЕH – минимальный уровень для освещенности;
- S — площадь, которую необходимо осветить;
- k — коэффициент запаса. Он для лампочек накаливания будет составлять 1,15, а для ДРИ, ДНаТ, ДРЛ и для люминесцентных ламп — 1,3;
- Z – показатель для минимальной освещенности. Для лампочек накаливания, ДРЛ, ДНаТ и ДРИ он составит 1,15, а для люминесцентных источников света — 1,1;
- N — число ламп;
- n – число лампочек в осветительном изделии;
- h – коэффициент, применяемый для использования светового потока.
Проведя расчет с использованием вышеприведенных формул, вы получите значение общего светового обеспечения и количество требуемых светильников для его реализации.

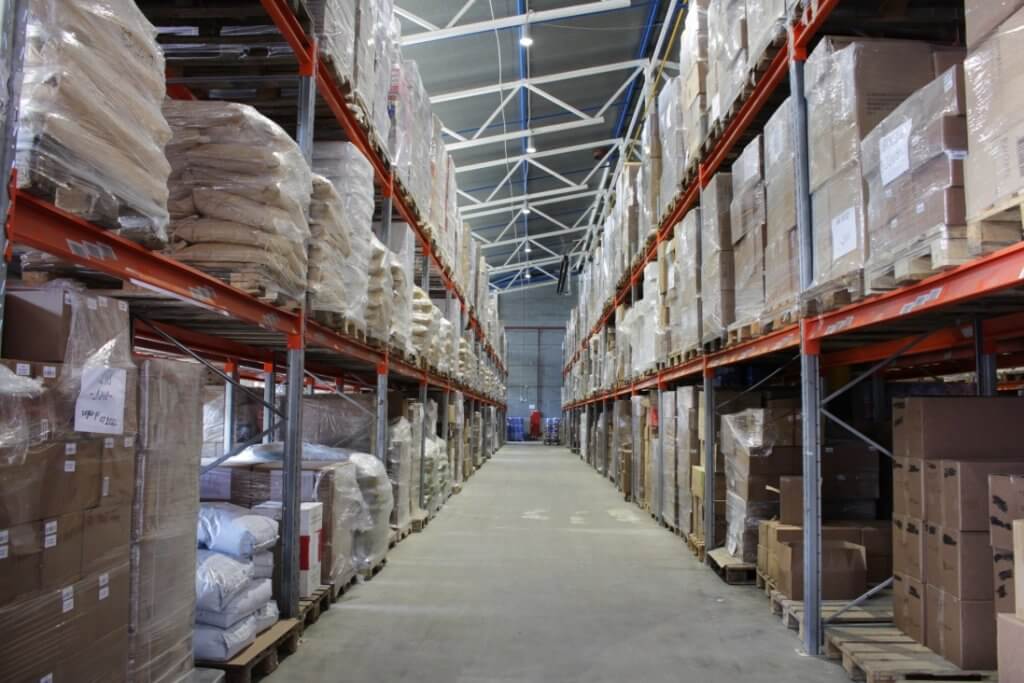

Требования, нормы и особенности складского освещения
Требования зависят от складского оборудования
Осветительные приборы располагаются на определенном расстоянии от стеллажей с товарами, так чтобы не мешать работе погрузчиков, штабелеров (это погрузчик, поднимающий грузы на высоту до 6 м), ричтраков (погрузчик, работающий на высоте до 12 м), другой техники. Световой поток должен обеспечивать работникам комфортные визуальные условия. Осветительная система монтируется так, чтобы быть бесперебойной, пожаробезопасной, электробезопасной, удобной, простой в эксплуатации.
Прочие требования относятся непосредственно к разным типам площадок для хранения. Например, на открытых кладовых организовывается охранная световая система по периметру площадки. Она необходима для наблюдения за границами участка. Питание охранной системы организуется отдельной линией.
При стеллажном хранении важно организовать вертикальную освещенность вдоль стеллажа. Светильники размещают в проходах, под углом к стеллажу
При постоянном пребывании на складе людей важную роль играет качество света. При освещенности менее 200 лк лучше применять лампы, которые светят теплым светом (2700 – 3500 К). Уровень цветопередачи — выше 50 (чем выше, тем лучше). Иначе глаза сотрудников будут сильно уставать, они будут быстрее утомляться, что может привести к травмам.
Нормативных документов, которые регламентируют свет, несколько: строительные нормы и правила 23-05-2010 «Естественное и искусственное освещение» (взамен СНиП 23-05-95), свод правил СП 52.13330.2016.
Нормативы освещенности разделяются в зависимости от назначения склада и хранимых товаров. Например, при напольном хранении:
- Масел, лакокрасочных материалов уровень освещенности — 75 люкс;
- Химикатов, щелочей, кислот – 50 люкс;
- Металлов, металлических деталей, готовой продукции –75 люкс.
Если кладовая имеет стеллажи, то нормы меняются:
- Зона приема, выдачи товаров – 400 люкс (комбинированного света) или 200 люкс (общего света);
- Транспортно-распределительные системы – 200 люкс;
- Зона хранения – 50 люкс;
- Зона проходов – 150 люкс;
- Зона комплектации, касс, работы с клиентами – 300 люкс.
Если склад открытый или под навесом, то освещенность находится в интервале 20-50 люкс.
Освещенность регламентируется на уровне пола. Цифры рекомендуют минимальное значение.
При расчетах учитывается тип источников света, уровень механизации, автоматизации, особенности товаров.
Светодиодная лампа: конструкция и основные технические характеристики
Светодиодная лампа — источник света, излучение которого осуществляется за счет использования в конструкции нескольких светодиодов, соединенных в одну цепь. В отличие от других разновидностей ламп в ней не используется вольфрамовая нить накаливания, различные газы, ртуть и другие компоненты, опасные для жизни человека. Она экологически чистое устройство, не выделяющее вредных веществ во время работы и выхода из строя. По своим энергосберегающим показателям она самая экономная среди аналогов. Может использоваться для освещения улиц, промышленных или жилых объектов и помещений.
Конструкция данной лампочки состоит из следующих элементов: рассеивателя, светодиодов, монтажной платы, радиатора, блока питания, корпуса и цоколя. Последний элемент может иметь два типоразмера патрона: Е14 (маленький) и Е27 (большой).
При выборе необходимо руководствоваться значениями основных характеристик:
- Световой поток, измеряется в лм (люмены). Количество света, которое распространяется во всех направлениях от источника света.
- Мощность, единица измерения Вт. Количество потребляемой энергии за единицу времени.
- Цветовая температура свечения, единица измерения К. Определяет цвет светового потока, исходящего от источника излучения. У ламп накаливания в основном 3000К, это «теплый», желтоватый оттенок. Светодиодные источники света бывают разные, от 3000К до 6500К («холодный» цвет, с небольшой примесью синего).
- Светоотдача, измеряется в лм/Вт. Характеристика, определяющая эффективность и экономность источника света. У изделий разных производителей, она, конечно же, разная.
- Температура нагрева, единица измерения °C. Указывает на рабочую температуру нагрева стеклянной поверхности лампы.
- Срок службы, измеряется в часах. Определяет максимальный срок эксплуатации в оптимальных и заявленных производителем условиях.
- Индекс цветопередачи, CRI. Измеряется в пределах от 0 до 100 баллов. Для оптимального восприятия человеком цветопередачи от источника свет, чем больше баллов, тем выше. Нормальным считается значение 80 CRI.
Данная разновидность энергосберегающей лампочки может производиться двух типов: стандартное (грушевидная форма) и в виде «кукурузы». Этот фактор необходимо учитывать при замене источника света в светильнике. Последний вид не рекомендуется использовать, поскольку в такой конструкции светодиоды располагаются с наружной стороны.
Выбор светильников для закрытых складов
Чаще всего в закрытых помещениях устраивают смешанное освещение, причем электрические приборы монтируют равномерно по всему потолку (общее освещение). Если продукция хранится на стеллажах, светильники располагают над проходами
Принимают во внимание высоту потолков. Для стандартных помещений достаточно обычных приборов мощностью 100-150 Вт
Для более высоких терминалов используют лампы мощностью до 1400 Вт.
Для освещения закрытых складов используют:
Металлогалогеновые лампы. Приборы отличаются долгим сроком службы, хорошей цветопередачей и светоотдачей, но стоят дороже других устройств.
Дуговые ртутные лампы. До недавнего времени широко использовались для устройства основного освещения склада, но постепенно их заменили более современные устройства. Ртутные дуговые лампы не допускается использовать для аварийного или охранного освещения.
Светодиодные лампы. Современные функциональные приборы, устойчивые к перепадам напряжения и температуры. Отличаются пониженным энергопотреблением, но имеют высокую цену.
Газоразрядные лампы высокого давления. Такие лампы оптимальны для устройства основного освещения внутри здания. Для аварийной системы лучше использовать лампы накаливания.
Люминесцентные лампы. Этот вид светильников часто используют для устройства освещения. Приборы стабильно функционируют при температуре не ниже 5 °С и при снижении напряжения в питающей сети не более, чем на 10%.
При выборе светильников учитывают способы их крепления и сопоставляют с конструктивными возможностями склада. Лампы можно подвесить на тросах или крюках. Обычно выбирают светильники такой конструкции:
Подвесные с алюминиевым отражателем. Светильники подвешиваются на тросах. Особенность алюминиевого отражателя в четком направлении света. Корпус устройства выполнен в виде сферического колпака, который направляет лучи строго вниз. То есть освещенным будет только конкретный участок, а сам потолок и расположенные на нем строительные конструкции будут не видны.Подвесные с поликарбонатным рассеивателем. Светильник равномерно освещает окружающее пространство в определенном радиусе. Потолок становится светлым, визуально кажется более высоким.
Светильники без рассеивателя. Приборы крепят на крюках, если потолок расположен не очень высоко или нет возможности установить подвесные модели.
В зависимости от специфики продукта, находящегося на хранении, предусматривают защиту для всех основных частей прибора. Согласно требованиям, конструкция светильника должна обеспечивать:
- электробезопасность;
- пожаробезопасность;
- взрывобезопасность;
- надежность;
- защиту электротехнической составляющей от негативных воздействий окружающей среды;
- стабильные светотехнические характеристики.
При выборе светильников согласно расчетам руководствуются несколькими документами:
- ПУЭ – правила устройства электроустановок;
- НПБ 249-97 – нормы пожарной безопасности;
- ГОСТ 15597-82 – здесь описаны технические требования к светильникам в производственных зданиях;
- ГОСТ Р 51330.0-99 – для устройства освещения во взрывоопасных помещениях.
При монтаже строго следят за тем, чтобы система освещения и сами светильники не контактировали с воспламеняющимися, сгораемыми элементами конструкций.
Коэффициент пульсации и нормы освещенности: основные документы
Главный документ, в котором прописаны все требования в отношении коэффициентов пульсаций и норм освещенности — Свод правил СП (выпущен под номером 52.13330.2011).
Он был выпущен в 2011 году и представляет собой СНИП 23-05-95, где прописаны ключевые требования законов страны в отношении международных нормативов, энергетической эффективности и техники безопасности.
В Своде правиле есть наиболее важные требования к коэффициенту пульсации и освещенности в различных типах помещений — жилых, промышленного типа и общественных.
Контроль освещенности и уровень пульсаций искусственного освещения необходим не только для формального прохождения аттестации рабочего места или же плановой проверки со стороны санэпидстанции.
Это важно для здоровья человека, ведь отклонение от действующих показателей может привести к нарушениям самочувствия всех сотрудников, которые находятся в помещении. Как следствие, снизится работоспособность, уменьшится рентабельность компании и упадет прибыль. Как следствие, снизится работоспособность, уменьшится рентабельность компании и упадет прибыль
Как следствие, снизится работоспособность, уменьшится рентабельность компании и упадет прибыль.
Не меньшее действие оказывает и свет в жилых помещениях. Та же пульсация не видна глазу, но может постепенно воздействовать на здоровье людей.
Вот почему так важен ответственный подход к выбору компьютерной техники и осветительных устройств.
Соблюдение норм — шанс избежать негативных последствий, защитить своих сотрудников и себя лично. Также использование трековых светильников позволит регулировать уровень освещенности в отдельных зонах помещений.
Также читайте как сделать освещение на даче своими руками.
Освещение в детских садах по СанПиН
В детских учреждениях по СанПиН 2022 года обязательно должно быть верхнее, боковое или двустороннее естественное освещение.
Параметры инсоляции и освещения солнечным светом в дошкольных учреждениях изложены в таблице 5.59 в п.166 СанПиН.
Согласно таблице совокупная длительность инсоляции составляет:
- 2,5 часа для северной зоны в весенне-летний период.
- 2 часа для центральной зоны в тот же период.
- 1,5 часа для южной зоны в период с 22 февраля по 22 октября.
В этот период включается минимум 1 час в случае, если инсоляция прерывается по объективным причинам. Весенне-летний период – с 22 апреля по 22 августа. Расчет параметров инсоляции выполняется по инсоляционным графикам и солнечным картам.
Нормативы величин естественного света в детских учреждениях в зависимости от назначения помещений согласно табл. 5.54 п.161 СанПиН:
- КЕО при верхнем световом потоке – 2-4%.
- КЕО при боковом световом потоке – 0,5-1,5%.
Общие параметры для искусственного освещения по СанПиН следующие:
- освещенность – 75-400 лм.
- UGR – 14-18.
- Кп – 10-20%.
Как делать выбор системы подсветки для помещений
Выбор системы освещения должен основываться на нескольких параметрах:
- вид выполняемых работ;
- нормативный уровень освещенности, который установлен для каждого конкретного помещения.
Для того чтобы система освещения точно отвечала всем возможным вариантам задач, следует делать выбор в пользу ее комбинированного варианта.
Комбинированное освещение
Но бывают ситуации, когда достаточно только общего освещения. К примеру, им можно обойтись в цехах, гальванических, литейных и т.д. А вот комбинированная подсветка понадобится на сборочных, инструментальных, механических площадках и т.д.
Все показатели, которые нужно учитывать при создании искусственного типа освещения, прописаны в соответствующей регламентирующей документации – СНиП и СанПин. Причем здесь имеются нормы для всех вариантов внутреннего пространства.
Пример норм освещенности по СНиП
Минимальный уровень светового обеспечения зависит от таких параметров:
- разряд проводимых зрительных работ;
- контраст и фон объекта;
- специфика проведения работ и т. д.
Важным моментом выбора типа освещения считается определение вида лампочки для использования ее в качестве основного источника света. Здесь самым важным при выборе будет экономичность в вопросе потребления электроэнергии
Кроме этого важно учитывать и другие аспекты:
- планировка;
- строительные особенности комнаты;
- состояние имеющейся в помещении воздушной среды;
- дизайн.
Из источников света можно задействовать:
Металлогалогеновая лампа
- лампы накаливания. Они малоэкономичны;
- люминесцентные лампочки. Имеют высокую светоотдачу, цветопередачу, а также низкую температуру;
- металлогалогеновые лампы (ДРЛ и другие). Большая светоотдача, отличная мощность.
Источники света следует подбирать вместе со светильниками. Лампы подбираются по следующим показателям:
- требования к экономии;
- светотехнические параметры;
- условия имеющейся воздушной среды.
Сами светильники, по светораспределению, бывают двух типов действия:
- прямого;
- рассеянного.
Кроме этого, исходя из кривых силы света, осветительные приборы подразделяются на семь групп:
- концентрированные;
- косинусные;
- широкие;
- полуширокие;
- глубокие;
- синусные;
- равномерные.
В соответствии с параметрами ГОСТа лампы классифицируются по классу защиты от взрыва, воды и пыли. Какой светильник выбрать, определяют по требованиям помещения, в котором он будет функционировать.
Светильники и проблема с электрикой
При подключении любого светильника необходимо подвести
эл.проводку к каждому из них (за исключением трековых).
А если у вас проблема с проводами? Например, в коридоре
уже выполнена разводка электрики, а кабель выведен только в одном месте. Что
делать?
Воспользуйтесь светильниками, которые как конструктор
собираются в длинную сплошную линию. Для них достаточно подвести кабель питания
только в первую светоточку.
Далее дополнительные корпуса вставляются в основной и как доминошки наращиваются до необходимой длины. Максимальная протяженность такой подсветки – 29 светильников в ряд!
Они могут быть встроены как непосредственно в потолок, так и крепиться на подвесах. Очень удобная штука для тех, кто изначально накосячил с электрикой и не желает переделывать чистовой ремонт офиса.
Как измеряется освещенность
Освещенность измеряют в люксах — лк (от лат. lux — свет).
Создан специальный аппарат, с помощью которого осуществляется измерение, люксометр. Работа прибора осуществляется благодаря фотоэлементу, который улавливает поток света. В результате высвобождения потока электронов возникает электрический ток. Его величина прямо пропорциональна количеству попавшего на фотоэлемент света.
Яркость локального освещения можно измерить экспонометром, а бликовость – флэшметром.
Приведем некоторые показатели для отдельных видов помещений. В таблицах указана норма освещенности на рабочей поверхности или средний по залу. Цифра норм освещенности
Таблица 1. Торговые учреждения
| Помещение | Норма освещенности, лк |
| торговые залы в супермаркетах | 500 |
| торговые помещения магазинов без самообслуживания | 300 |
| залы торговых точек самообслуживания | 400 |
| помещения торговли магазинов посуды, мебели, спорттоваров, стройматериалов | 200 |
| примерочные кабинки | 300 |
| бюро заказов | 200 |
| разрубочные, фасовочные, комплектовочные подсобные помещения | 200 |
| помещения нарезки тканей, гладильные, мастерские радио-, электротоваров | 300 |
| кассы | 300 |
Таблица 2. Образовательные учреждения
| Помещение | Норма освещенности, лк |
| классные кабинеты, аудитории, лаборатории школ и средних профессиональных училищ | 500 |
| аудитории, кабинеты, лаборатории техникумов и ВУЗов | 400 |
| кабинеты информационных технологий | 200 |
| учебные кабинеты черчения и рисования | 500 |
| лаборантские при предметных кабинетах | 400 |
| химические лаборатории, препараторские | 400 |
| мастерские | 300 |
| инструментальная, комната мастера инструктора | 300 |
| кабинеты обучения обслуживающим видам труда | 400 |
| Ссортивные залы | 200 |
| инвентарные кладовые комнаты | 50 |
| крытые бассейны | 150 |
| актовые залы, киноаудитории | 200 |
| сцены актовых залов, кабинеты преподавателей | 300 |
| ркреации, помещения для отдыха | 150 |
Таблица 3. Детские дошкольные учреждения
Таблица 4. Жилые здания
| Помещение | Норма освещенности, лк |
| жилые комнаты квартир, жилые помещения общежитий | 150 |
| кухни, кухни-столовые, кухни-ниши | 150 |
| детские | 200 |
| кабинеты, библиотеки | 300 |
| внутриквартирные коридоры, холлы | 50 |
| кладовые и подсобные помещения | 300 |
| гардеробы | 75 |
| сауна, раздевалки, бассейн | 100 |
| тренажерный зал | 150 |
| биллиардная | 300 |
| ванные комнаты, уборные, санузлы, душевые | 50 |
| помещение консьержа | 150 |
| лестницы | 20 |
| поэтажные межквартирные коридоры, вестибюли, лифтовые площадки | 30 |
| колясочные, велосипедные отделения | 30 |
| теплоузлы, насосные, электрощитовые, машинные лифтов, венткамеры | 20 |
| проходы технических этажей, подполья, подвалы, чердаки | 20 |
| шахты лифтов | 5 |
Таблица 5. Лечебные учреждения
Таблица 6. Станции техобслуживания
Таблица 7. Офисные помещения
Таблица 8. Складские помещения
Порядок проведения
Чтобы организовать на предприятии или в компании такую проверку, нужно заключить договор с организацией, которая имеет право проводить замеры освещенности. Далее выбирают дату осуществления замеров.
В назначенный день специалист выезжает в организацию со всем необходимым оборудованием и проводит замеры. При процедуре должен присутствовать ответственный работник компании, назначенный приказом руководителя. По итогам процедуры составляют протокол замеров освещенности и заключение. Документы могут выдать как по каждому помещению, так и по всему объекту.
К сведению! Измерения проводят люксметром — мобильным портативным прибором. Измерения осуществляют по искусственному и естественному освещению.
Что такое освещённость помещений
Освещённость – этот тот поток света, который излучается над поверхностью под прямым углом. Он может быть определён только в пересчёте на единицу площади. Чем острее угол, под которым свет направлен, тем освещённость будет ниже. Выражается она в люксах и касается как естественных источников, так и осветительных приборов. Стоит учитывать, что для человека одинаково плохо находится и в слишком ярком помещении, и в чрезмерно тусклом. Если с солнцем в данном случае ничего не сделаешь, можно только закрывать окна, то с искусственным светом вопрос решаем. Для этого и существует измерение освещённости.
Сколько люменов нужно на 1м2
Неотъемлемой частью комфортного пребывания дома или на работе, является освещение. Немногим известно, что правильный свет помогает снять психологическую нагрузку или наоборот сосредоточиться на работе. Но прежде чем переходить к расчётам, необходимо разобраться в величинах измерения. Люмен (Лм) – это единица измерения светового потока, Люкс (Лк) – в люксах измеряется освещённость поверхности. 1 люкс равен 1 люмену на квадратный метр.
Расчёт (измерение) интенсивности освещения производится по простой формуле(A x B x C) в которой:
- А – необходимая освещённость по нормативам СНиП;
- В – площадь помещения (кв. м);
- С – Коэффициент высоты.
Коэффициент высоты, величина поправочная и рассчитывается в зависимости от высоты потолка. 2,5 и 2,7 – коэффициент равен единице; если 2,7 и 3 метра – 1,2; потолки с высотой 3 и 3,5 метра – 1,5; от 3,5 до 4,5 метра – коэффициент равен 2.
Таблица норм освещённости по СНиП в люкс (Лк):
| Для офисных помещений | Норма (степень) освещённости | Для жилых помещений | Нормы освещённости |
| Офис с использованием компьютеров | 300 | Жилые комнаты, кухни | 150 |
| Офис с чертёжными работами | 500 | Детская | 200 |
| Комната для переговоров | 200 | Ванная комната | 50 |
| Лестница | 100 | Лестница | 20 |
| Коридор | 75 | Библиотека | 300 |
| Подсобные помещения | 50 | Сауна | 100 |
| Архив | 75 | Гардеробная | 75 |
Производим расчёт. Предположим нужно узнать необходимое количество света для детской комнаты площадь, которой составляет 15 квадратных метров, с высотой потолков 2,7 м. Для точности используем калькулятор. Умножаем ному освещения на квадратные метры и на коэффициент высоты – 200 х 15 х 1 = 3000. Соответственно световой поток должен составлять 3000 люменов (Лм).
Измерить уровень освещённости в домашних условиях можно люксметром.
В чём измеряется количество света в помещении и на улице?
СанПин позволяет определить, что измерение параметра в помещениях выполняется в люксах (Лк). Согласно другим нормативным документам допустимо также измерение в люмен/м2 (это измерение приравнено к люксу).
Ниже в таблицах приводится нормируемая освещенность рабочей поверхности (в случае кабинета за неё принимается высота стола, в случае лестницы — пол и так далее) для различных мест с учётом требуемых видов освещения (охранное освещение и т.д.).
Основные требования для уличного освещения.
| Объекты | Минимальная ср. освещённость, в люксах | Минимальное распределение света |
| Категория А1 (дороги с пропуском 10 000 ед/ч) | 30 | 0,35 |
| Категория А2 (дороги с пропуском до 9 000 ед/ч) | 20 | 0,35 |
| Категория А3 (дороги с пропуском до 7 000 ед/ч) | 20 | 0,35 |
| Категория А4 (дороги в центре города с пропуском до 5 000 ед/ч) | 20 | 0,35 |
| Категория Б1 (дороги за городом с пропуском до 5 000 ед/ч) | 20 | 0,35 |
| Категория Б2 (дороги в центре города с пропуском от 2 000 до 5 000 ед/ч) | 15 | 0,35 |
| Категория В1 (пешеходные зоны за городом с пропуском до 3 000 ед/ч) | 15 | 0,25 |
| Категория В2 (пешеходные зоны в центре с пропуском до 3 000 ед/ч) | 6 | 0,25 |
| Категория В3 (связи транспортного типа с пропуском до 2 000 ед/ч) | 6 | 0,2 |
| Трамвайный путь обособленного типа | 10 | — |
| Центральные улицы, площади общественного назначения, ТЦ | 10 | — |
| Центральные улицы в жилых частях города | 6 | — |
| Переулки в жилых частях города | 4 | — |
Нормы естественного освещения для зон пешеходного типа.
| Объекты | Минимальное ср. значение параметра, лк | Минимальное распределение света |
| Область перед входом в комплексы общественного назначения | 20 | 0,30 |
| Переходы для пешеходов в непроезжей и исторической зонах города | 10 | 0,30 |
| Переходы для пешеходов, входы | 6 | 0,20 |
| Тротуары | 4 | 0,20 |
| Аллеи, переулки, проезды административных и жилых участков | 2 | 0,10 |
| Аллеи бокового типа, вспомогательные входы в парки | 1 | 0,10 |
Требуемое освещение в административные здания.
| Объекты | Мин. ср. освещённость по горизонту |
| Для офисных помещений, регистрационных, кабинетов лигафонного типа, печатных комнат (не свыше 30 кв.м), мастерских, производственных зданий, используемые в качестве термостатных, комнат для мойки | 300 |
| Бюро машинописного типа, гостевые и комнаты для сотрудников, залы для чтения, комнаты с компьютерами, лаборатории | 400 |
| Технические помещения для выполнения схем и чертежей, лаборатории аналитического типа | 500 |
| Каталоги для чтения, залы для собраний, фотокомнаты | 200 |
| Фойе, архивные | 100-150 |
| Хранилища для книг | 75 |
Требуемое освещение для общественных помещений образовательного назначения (школа, университеты и т.д.).
| Объекты | Мин. ср. значение параметра по горизонту |
| Инвентарные | 50 |
| Палаты | 100 |
| Бассейны крытого типа, рекреационные, спальни | 150 |
| Рабочие комнаты с ЭВМ, залы спортивного назначения, актовые залы, приёмные, раздевалки | 200 |
| Мастерские, залы эстрадного типа | 300 |
| Лаборатории техникумов, лаборатории, | 400 |
| Помещения для проведения занятий, | 500 |
Требуемые нормы в производственных помещениях, предназначенных для питания.
| Объекты | Мин. ср. значение параметра по горизонту |
| Объект на производстве шоколада и изделий из него | 400 |
| Раздаточные, хранение изделий из муки, мороженого, напитков | 300 |
| Общественные организации с залами для питания, цеха, помещения для мойки, комплектовальни, торговый зал | 200 |
| Кладовки | 75 |
Требуемое освещение рабочих помещений в медицинских организациях.
| Объекты | Мин. ср. значение параметра по горизонту |
| Приёмные | 500 |
| Операционные | 400 |
| Лаборатории, процедурные комнаты | 300 |
| Регистрационная, комнаты для мойки | 200 |
| Комнаты для ожидания, склад препаратов, помещения бытовых назначений | 150 |
| Коридоры, лестницы | 100 |
| Уборные | 75 |
Это частичные нормы освещенности производственных помещений, таблица, представленная в регламентирующих документов приводит полноценные требования к помещениям промышленного и общего назначения.
Измерением света должен заниматься отдельный квалифицированный сотрудник, который разбирается в данных вопросах. При отсутствии его в рамках штата компании, такого сотрудника стоит нанять отдельно в специализированной компании. Если данными вопросами будет заниматься некомпетентное лицо, измерения могут быть неточными.
Как рассчитывается норма КЕО
Естественный свет – величина непостоянная, потому и нормируется он не по освещенности, а по ее коэффициенту (КЕО). Он рассчитывается по формуле:
Е = (Ев/Ен) х 100, %, где:
- Ев – естественная освещенность точки, расположенной внутри помещения;
- Ен – наружная освещенность (горизонтальная) при небосводе, открытом полностью.
Очередность шагов
Первым делом выбирается система освещения. Оно может быть боковым, верхним или комбинированным. Выбор зависит от назначения производственного помещения с обязательным учетом особенностей технологического процесса.
Величина Ен корректируется в зависимости от района расположения производственного объекта.
КЕО снижается из-за запыленности поверхностей, пропускающих свет. Для учета степени загрязненности остекления выбирается коэффициент запаса Кз.
Световая характеристика проемов определяется в соответствии с:
- соотношением длины и глубины помещения, глубины и высоты (от уровня рабочей поверхности до верхней границы окна) – при боковом освещении;
- соотношением длины и ширины помещения, его высоты и ширины и типа фонаря – при верхнем освещении.
Целью расчета естественного освещения является определение площади оконных проемов.
Если рабочее место расположено менее чем в двенадцати метрах от окна, достаточно одностороннего освещения. При увеличении расстояния свыше 12 метров необходимо обеспечить рабочую точку двухсторонним боковым освещением.
Дополнительные требования
Свет характеризуется не только интенсивностью. Другие параметры способны существенно влиять на зрение человека. Известно, что любой источник света при работе пульсирует с определённой частотой. Если частота такова, что улавливается зрительной системой, а это меньше 300 Гц, то она может влиять на концентрацию внимания, ухудшать зрение, вызывать головные боли, искажать изображение. Поэтому показатель пульсации не должен превышать 5%.
Свет имеет способность отражаться от поверхностей, причём не только от глянцевых. Коэффициент отражения есть у любой поверхности и это тоже учитывается при организации подсветки. Нормы для коэффициента отражения таковы:
- рабочая поверхность или стол — 0,2–0,7;
- стены — 0,3–0,5;
- потолок — 0,6–0,8;
- пол — 0,1–0,4.
Какие данные необходимы для расчета уровня освещенности
Существует несколько способов, с помощью которых можно рассчитать количество и мощность светодиодных ламп. Прежде чем приступать к расчетам, необходимо разобраться, какие показатели будут в них участвовать.
Перечень переменных и постоянных величин, на основании которых производится расчет светодиодного освещения, состоит из следующих пунктов:
- Площадь помещения, то есть произведение длины на ширину комнаты. Расчеты производятся исходя из того, что помещение имеет прямоугольную форму. При более сложной архитектуре, необходимо условно разделить пространство на правильные фигуры и сложить их площади.
- Поправочный коэффициент, в котором учитывается высота потолков. Поскольку свет распространяется не только по площади, но и по всему объему помещения, яркость освещения напрямую зависит от высоты потолков. Пользуются специальной таблицей коэффициентов. Например, высота потолков от 2.5 до 2.7 м — это коэффициент 1, до 3 м — равен 1.2, до 3.5 м — 1.5, дальше используется корректировочный показатель — 2.
- Еще один норматив — это уровень освещенности, для расчета которого также составлены специальные таблицы для жилых, подсобных, коммерческих и производственных помещений. Показатель измеряется в Лк (люксах).
Наиболее популярные показатели выглядят следующим образом:
- ванная, туалет, подвал, коридор приравниваются к подсобным помещениям, и уровень освещенности в них колеблется от 20 Лк (в подвале) до 50 Лк (в коридоре).
- жилые комнаты оцениваются в пределах от 150 до 300 Лк, минимальные показатели в спальной и кухне — 150 Лк, максимальный уровень в рабочем кабинете и детской комнате — 300 Лк.
Дополнительно при расчетах могут использоваться такие показатели, как:
- чистота помещения (уровень запыленности);
- отделочные материалы и потолки (темные, светлые, глянцевые).
