Как и чем утеплить трубу вентиляции: правила и нормативы изоляции воздуховодов

Целесообразность утепления вентиляционной разводки

Утепление вентиляционных труб существенно снижает уровень шума.

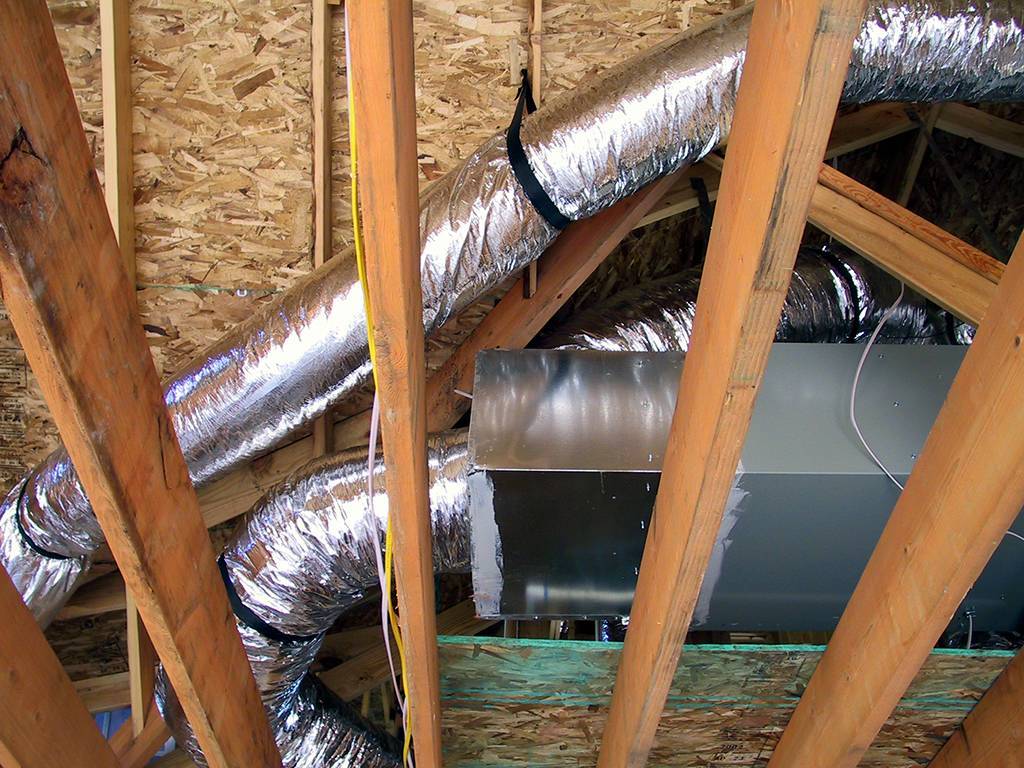

Утепление воздуховодов вентиляции выполняется с целью:

• предотвращения образования конденсата;
• повышения уровня огнестойкости труб;
• снижения уровня теплопотерь;
• уменьшения шума и вибрации при перемещении воздуха.

Конденсат выпадает на внешней стороне воздуховодов по причине разности температуры окружающей среды и воздуха, перемещающегося внутри. Последний всегда теплее, по сравнению с первым. Конденсат приводит к коррозии металла и его обледенению в зимнее время. Все это сокращает срок эксплуатации конструкции. Шумы в вентиляционной системе – это результат возникающей турбулентности воздуха и работы вентиляторов. Шум снижает уровень комфорта в помещении. Утепление вентиляции в частном доме и административном здании поможет устранить данный неприятный факт.

Термоизоляция с внешней стороны улучшает противопожарные характеристики воздуховодов, препятствует распространению огня. Правильное утепление вентиляции в частном доме снижает уровень его теплопотерь. В этом случае сводится к минимуму теплообмен между теплым воздухом внутри воздуховодов и окружающей средой.

Сегодня в продаже можно найти воздуховодные трубы, уже оснащенные термоизоляционными материалами и не имеющие дополнительного слоя. Чем и как утеплить вентиляционную трубу в частном доме? Выбор необходимого материала и ход работ должен проводиться в строгом соответствии с нормативной документацией, а именно:

• СНиП от 2003 года об отоплении, вентиляции и системе кондиционирования;
• СанПиН об санитарно-эпидемиологических требованиях в жилых помещениях;
• СНиП об изоляционных материалах;
• СНиП о тепловой защите здания.

Отсутствие или неправильное утепление приводит к образованию конденсата и коррозии.

Внутри или снаружи
? Как утеплить вентиляционную трубу в частном доме: внутри или снаружи? В каждом из вариантов есть свои преимущества и недостатки. Так, организовать внутреннюю теплоизоляцию сложнее с технической точки зрения. В то же время термоизоляционный материал здесь не нуждается в защите от механического воздействия. Однако при проведении внутренних работ необходимо увеличить площадь сечения воздуховодов, чтобы не изменялась их пропускная способность. Утеплитель покрывается упрочненной, гладкой пленкой, чтобы не увеличивалось сопротивление при перемещении воздушных масс. Здесь также понадобится паронепроницаемый материал. В противном случае теплоизоляция поглотит в себя влагу воздуха.

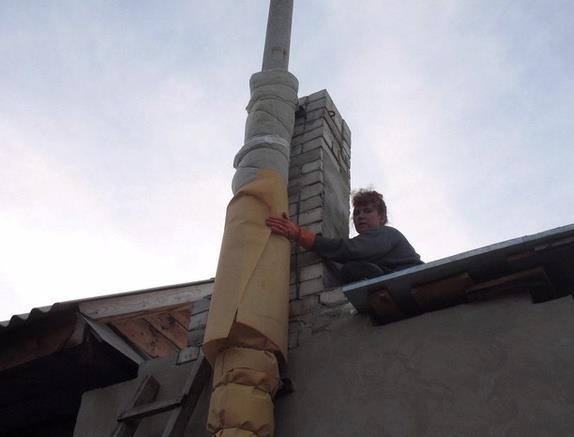

Внешняя теплоизоляция вентиляционной трубы в исполнении проще. Однако она тоже нуждается в пароизоляции. Плюс ко всему необходимо организовать гидробарьер конструкции, выступающей за пределы жилого помещения, и защиту от механического воздействия. Внешний теплоизоляционный материал – это потенциальная опасность в случае пожара. Он способствует распространению огня, потому нужно выбирать негорючие материалы. Однако используя подобную методику, нет необходимости в увеличении сечения воздуховодов.

Термоизоляционный материал для вентиляции

Пенопластовая гильза с наружной отражающей изоляцией.

Чем и как утеплить вентиляционную трубу? Специалисты предлагают следующий перечень подходящих материалов:

• на основе минеральных волокон – минвата, стекловолокно, каменная вата;
• на основе полимерных производных – полистирол, полиуретан и др.;
• пеноэластомеры.

Утеплитель для воздуховодов вентиляции на основе минеральных волокон продается в виде жестких или полужестких плит и рулонов. Их плотность, а следовательно, и теплоизоляционные свойства лежат в широких пределах, что существенно упрощает процесс выбора. Можно найти минеральную вату в виде трубных секций. Они пригодны для внешней изоляции. Утепление вентиляционной трубы с внутренней стороны невозможно без стекловолокна, которое покрывают специальной пропиткой.

Пеноэластомеры относятся к категории негорючих материалов. Они пригодны для внешних и внутренних работ. Этот закрытоячеистый материал отличается гладкой поверхностью, а потому не создает дополнительного сопротивления при движении воздушных масс. Он выпускается в виде гибких пластин и пены. Производные полимеров могут иметь как открытоячеистую, так и закрытоячеистую структуру. Первые отличаются хорошей звукоизоляцией, вторые – низким коэффициентом теплопроводности. Оба вида не гниют, на их поверхности не размножаются грибки и бактерии. Они используются для внутренних работ.

Чем утеплить перекрытие на холодном чердаке

На сегодняшний день существует множество вариантов для утепления перекрытия чердака своими руками. Наибольшее распространение получили следующие теплоизоляционные материалы:

• минеральная вата. Сюда относят стеклянную, каменную и шлаковую вату. Выпускается в плитах и матах;
• пенополистирол и пенопласт. Пенополистирол является более качественным материалом, чем пенопласт. Он обладает большей прочностью и плотностью, меньшим влагопоглощением;
• пенополиуретан (ППУ). Один из самых технологичных, качественных и дорогих утеплителей;
• насыпные материалы (опилки, керамзит, шлак и т.п.).

Перед тем, как утеплить чердак частного дома одним из приведенных утеплителей, необходимо определиться какой из них будет наиболее рациональным. К примеру, бывает попросту невозможно хорошо уложить плиты минеральной ваты. Для такого случая лучше использовать сыпучие утеплители, которые заполнят все пустоты и неровности.

Утепление минеральной ватой своими руками встречается достаточно часто из-за хороших теплоизоляционных и звукоизолирующих свойств. Перед укладкой минваты на пол чердака укладывается пароизоляция для предотвращения попадания влаги из нижних помещений.

Чаще всего минвату укладывают в два слоя. Сверху также укладывают пароизоляцию и уже потом делают черновой пол для передвижения по чердаку.

Утепление пенополистиролом (пенопластом) также рекомендуют производить с подкладкой под него слоя пароизоляционной мембраны. Влагопроницаемость этих материалов хоть и незначительна, но лучше подстраховаться и избавиться от возможных будущих трудностей. Для самостоятельного утепления на холодном чердаке лучше использовать пенополистирольные плиты, так как они прочнее, чем пенопласт.

Утепление нежилого чердака пенополиуретаном (ППУ) является наиболее эффективным и качественным способом для деревянного частного дома. Основные преимущества пенополиуретана следующие:

• абсолютная бесшовность. После нанесения ППУ создается монолитный слой теплоизоляции;
• экологичность. Материал не содержит летучих компонентов, которые могут выделяться при его эксплуатации;
• высокая адгезия. ППУ сцепляется практически с любыми поверхностями кроме полиэтилена и фторопластовых поверхностей;
• ППУ обладает одним из самых низких коэффициентов теплопроводности;

Однако стоит учитывать, что материал должен наноситься на сухие поверхности с температурой от +10 °С. Кроме этого самостоятельно нанести ППУ не получится. Для этого потребуется оборудование и специалисты, которые смогут правильно подобрать содержание компонентов и настроить оборудование. Поэтому для утепления чердака этим материалом потребуются существенные финансовые вложения.

Наиболее старым и проверенным способом утепления чердачного перекрытия своими руками является теплоизоляция насыпными материалами. Перед засыпкой материала укладывается подкладочный слой – пергамин, пароизоляционная мембрана и т.п. Здесь все зависит от конкретного вида утеплителя и технологии его подготовки перед непосредственной укладкой на перекрытие чердака.

При утеплении стен на чердаке, если таковые имеются, можно использовать все вышеприведенные материалы. Исключение составляют лишь насыпные материалы, которые, по понятным причинам, для теплоизоляции стен не подходят.

Скорлупа для теплоизоляции

Скорлупа может быть монолитной (в этом случае ее нанизывают на трубу) или сборной. Последний вариант используется для готовых действующих систем. Скорлупа может выручить в тех местах, где труба проводится через стену. При намотке рулонного утеплителя в таких случаях может возникнуть сложность. Довольно хороших результатов удается достичь на наружных открытых участках. Однако те точки, где воздуховод поворачивает, закрыть цилиндром не получится. В таких условиях рекомендуется использовать изолирующие маты.

Скорлупа может быть выполнена из:

• Пенопласта.
• Минеральной ваты.
• Экструдированного пенополистирола.
• Полиэтилена.
• Каучука.

В приточных и вытяжных в воздуховодах при работе возникает сильный шум. При увеличении сечения трубы пропускная способность становится выше, но возрастает и сопротивление. Внутренняя отделка позволяет сделать поверхность максимально гладкой, что меньше тормозит воздушный поток.

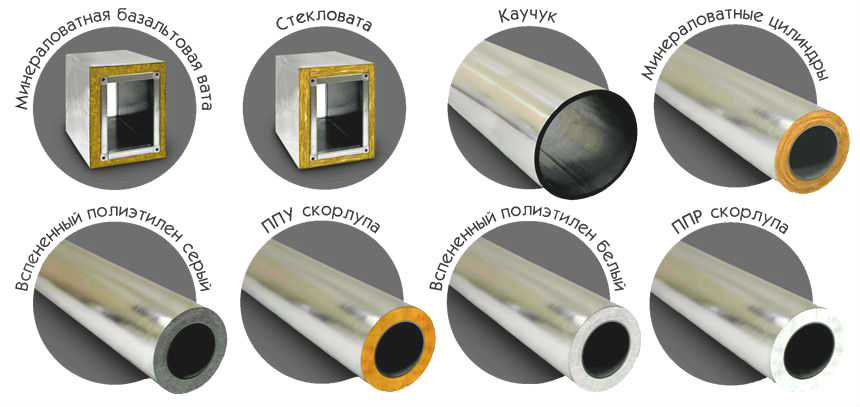

Материалы для теплоизоляции воздуховодов

Существует достаточно широкий список материалов для тепловой изоляции воздуховодов. Традиционными являются:

• минеральная вата;
• стекловата;
• пеноэластомеры – это изоляторы вспененного типа с закрытыми порами, очень гибкие;
• производные от полимеризации углеводородов, к которым относятся все известные полимеры: ПВХ, полиэтилен, полистирол, полиуретан.

Это, конечно, не полный список, но необходимо обозначить, что не все утеплители можно применять для теплоизоляции системы вентиляции. Потому что к ним предъявляются определенные требования, особенно это касается возможности сопротивляться появлению микроорганизмов, не последнем требованием является огнестойкость.

Материалы для теплоизоляции воздуховодов

К тому же основная характеристика теплоизоляции – это все-таки показатель теплопроводности, который должен быть одним из самых низких. Поэтому давайте более подробно остановимся на некоторых теплоизоляторах.

Минеральная вата

Теплопроводность минеральной ваты – 0,036 Вт/м К. По нормативам уложенная слоем в 2,5 см минвата может сдерживать низкие температуры до минус 40С. При этом производители предлагают рулонный вариант толщиною минимум 4 см, что обеспечивает норму.

Для теплоизоляции на улице рекомендуется использовать материал с внешним фольгированным слоем. Он сдерживает негативное воздействие влаги и механических нагрузок. К этому утеплителю для вентиляции двоякое отношение. С одной стороны:

• это один из самых дешевых теплоизоляционных материалов;
• его легко укладывать на воздуховоды, оборачивая трубы и скрепляя проволокой, скотчем или хомутами;
• толщина в 5 см обеспечивает надежную теплоизоляцию, которая гарантирует полное отсутствие образования конденсата и снижение тепловых потерь до нуля.

С другой стороны у минеральной ваты небольшой эксплуатационный ресурс. При соприкосновении с влажностью она теряет свои характеристики, поэтому при укладке на воздуховоды надо обеспечить ее защитными барьерами в виде гидроизоляционных пленок, листов неопрена, металлических кожухов из оцинкованных или алюминиевых листов.

Рулонные материалы

В категории рулонных материалов, которые используются для теплоизоляции вентиляционных систем, большое количество различного рода утеплителей. Два из них используются чаще остальных. Это вспененный полиэтилен с закрытой пористой структурой и вспененный искусственный каучук.

Первый используется для теплоизоляции воздуховодов среднего и малого сечения. Изготавливают его в виде одно- или двухслойного рулона. Обычно он с одной стороны покрывается алюминиевой фольгой, с другой стороны обрабатывается клеевым составом, покрытым защитной пленкой. То есть, вспененный полиэтилен рулонного типа – самоклеящийся теплоизолятор. Это одно из его достоинств, которое упрощает процесс укладки на воздуховоды.

Кроме этого есть и другие положительные стороны:

• это не токсичный материал;
• обладает он звуко- и пароизоляционными качествами;
• на нем не появляются и не распространяются колонии микроорганизмов.

Вспененный каучук дешевле полиэтилена. Он также выпускается в виде рулона, но есть вариант в виде готового рукава, который просто натягивается на воздуховоды. В качестве теплоизоляции его используют чаще всего в промышленных масштабах. Производители предлагают фольгированные модели и без алюминиевого слоя, есть самоклеящиеся марки и без клеевого покрытия.

Пенополистирол

Как уже говорилось выше, этот материал для теплоизоляции воздуховодов используется или в виде плит, или в виде цилиндров. Первая форма применяется, если надо утеплить воздуховоды вентиляции прямоугольного сечения. При этом надо понимать, что углы труб будут прикрыты некачественно. Поэтому стыки соединения плит дополнительно заполняют монтажной пеной.

Что касается воздуховодов круглого сечения, то здесь используются скорлупы. На улице с фольгированным внешним слоем, в помещениях без него. Теплоизоляция для воздуховодов этого типа имеет неплохой показатель теплопроводности, равный 0,035-0,044 Вт/м К. Разброс показателя зависит от плотности пенополистирола, то есть, для плотности 10 кг/м³ теплопроводность равна верхнему значению, при 35 кг/м³ нижнему.

Фольгированный утеплитель

Такой категории в утеплителях для воздуховодов нет. То есть, в каждой категории есть фольгированная модель, верхний слой которой несет определенное назначение. Чаще это слой, который отражает тепловую энергию. Второе его предназначение – защита самого утеплителя от механического воздействия и условий эксплуатации.

Материалы

И, наконец, заветный вопрос: чем утеплить вентиляционную трубу? Давайте устроим небольшой обзор современных утеплителей, которые могут успешно применяться для вентканалов.

Требования

Начнем с того, что сформулируем наши пожелания.

• Теплоизолирующие качества будут, разумеется, приоритетной характеристикой утеплителя.
• Пожарная безопасность. Утепленная вентиляционная труба при пожаре не должна стать магистралью для распространения пламени.
• Цена по возможности не должна быть заоблачной.

Оговорка: мы оставим за пределами нашего внимания утепление вентканалов изнутри. Инструкция по его использованию подразумевает полный демонтаж вентканала, что не всегда реально; кроме того, полезное сечение вентиляции будет заметно снижено.

Минеральная вата

Непревзойденная дешевизна. Любой другой утеплитель обойдется дороже.

Минеральная вата толщиной 50 миллиметров поставляется в рулонах.

Абсолютная пожарная безопасность.

• Довольно трудоемкий монтаж. Вентканал обворачивается слоем минеральной ваты; затем он заворачивается в фольгу (что допустимо только во внутренних помещениях) или защищается оцинковкой. Снаружи конструкция стягивается бандажами.
• Необходимость защищать органы дыхания и глаза при работе с материалом. Любой, кто хоть раз работал с минеральной ватой (или стекловатой, которая отличается лишь толщиной волокон), наверняка сохранил о ней самые неприятные воспоминания.
• Материал со временем слеживается. Появляются просветы в утеплении.
• Увлажнение приводит к потере теплоизоляционных качеств.

Части недостатков лишено готовое решение на основе минеральной ваты – утепленная гофра для вентиляции, представляющая собой двухслойный рукав из алюминиевой фольги с армированием стальной проволокой. Однако она подразумевает прокладку вентиляции с нуля.

Пенопласт

Готовая разъемная скорлупа из плотного пенопласта (пенополистирола) во многих отношениях удобнее.

Процесс утепления не связан с риском для здоровья и сравнительно прост. Как утеплить вентиляционную трубу пенопластовой скорлупой? Просто надеть на вентиляцию две половинки разъемной теплоизоляции и сдавить их, чтобы соединение “шип-паз” зафиксировалось.

Полезно: при большой протяженности утепляемого вентканала половинки скорлупы ставятся с взаимным смещением, соединяясь со следующим участком утепления.

Схема делает понятным способ соединения.

• Материал обеспечивает прекрасную теплоизоляцию и практически не меняет со временем своих теплоизолирующих свойств, независимо от колебаний влажности.
• Пенопласт дешев. Именно в силу дешевизны он является основным кандидатом среди утеплителей, если вы планируете утепление лоджии или фасада частного дома (см. подробнее статью Как утеплить лоджию и что для этого потребуется).

• Пенопласт прекрасно горит с выделением токсичных продуктов сгорания.
• Скорлупу легко применять только на прямых участках воздуховодов.

Пенополиуретан, пенополипропилен

Скорлупа может изготавливаться не только из пенопласта. Два других вспененных пластика по способу применения сходны с пенопластовой теплоизоляцией.

• Оба материала обладают несколько большей механической прочностью.
• Они дороже.
• Для фиксации приходится накладывать бандаж. В его качестве часто используется обычная вязальная проволока.

Скорлупа из пенополиуретана.

Вспененный полиэтилен

В продаже этот материал можно встретить в виде разрезных трубок различного диаметра. Они надеваются на трубу вентиляции – и, собственно, работы по теплоизоляции завершены.

Материал дешев и не боится влажности, механических воздействий умеренной силы и грызунов.

Однако в тех случаях, когда нужно утеплить вентиляцию в холодной климатической зоне, можно обратить внимание на две других разновидности утеплителей на основе вспененного полиэтилена

• Пенофол и его аналоги представляют собой пенополиэтилен с нанесенным слоем алюминиевой фольги. В нашем случае она полезна тем, что утепленная труба будет собирать меньше пыли: пористая поверхность пенополиэтилена склонна накапливать загрязнения.
• Самоклеющийся утеплитель на основе того же пенополиэтилена снабжен липким слоем, упрощающим работу. Если вы хоть раз выполняли утепление пластиковых окон или стальных дверей резиновым или поролоновым уплотнителем, вы уже сталкивались со способом его фиксации: достаточно просто удалить защитную глянцевую бумагу и прижать материал к поверхности (см. также статью Чем утеплить окна – готовимся к зиме).

Материал очень удобен для утепления труб квадратного или прямоугольного сечения.

Внутренняя и наружная изоляция: за и против

Существуют два варианта размещения утеплителя на поверхности воздухопроводов. Его можно вставить во внутреннее пространство вентиляционной трубы или закрепить снаружи.

На практике теплоизоляция для воздуховодов предполагает использование обоих способов укладки защитных материалов. Они применяются только на тех участках трасс вентканалов, где вероятно появление конденсата.

Каждый из названных вариантов имеет свои преимущества и недостатки. Полезно будет рассмотреть их более подробно.

Внутренняя облицовка

Для устройства облицовки утеплителем изнутри нужно предварительно убедиться, что внутренний диаметр воздуховода будет достаточным для оптимального функционирования вентиляции.

То есть необходимо сделать поправку на уменьшение площади пропускного отверстия за счет защитного материала.

Монтаж внутренней теплозащиты более сложен, чем ее устройство снаружи. Но это окупается тем, что такая изоляция тепловентиляционных труб защищена металлическими стенками воздухопровода.

Таким образом, материал предохраняется от воздействия внешней температуры и случайного механического разрушения.

Утеплитель не должен впитывать воду. Его поверхность, обращенная к воздушному потоку, должна быть гладкой, чтобы не создавать препятствий для движения воздушных масс.

Изоляция внешней стороны

Утепление и теплоизоляцию воздуходов реально выполнить самому

Этот способ позволяет не уменьшать внутреннее пространство воздуховода. Утеплитель для воздуховодов вентиляции монтируется снаружи, что требует гораздо меньших трудозатрат, чем в предыдущем случае.

Поскольку материал напрямую взаимодействует с атмосферой, требования к его свойствам более жесткие. Утеплитель должен обладать паронепроницаемостью, то есть не впитывать воду.

Вместе с тем он должен быть негорючим, чтобы удовлетворять требованиям противопожарной безопасности. Так как материал находится снаружи воздушного канала, он должен быть устойчив к механическому воздействию.

И, наконец, он должен препятствовать развитию вредных микроорганизмов.
