Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности
Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.
В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
NYM J: расшифровка
Если вы серьезно подходите к выбору каждого элемента, который будет принимать участие в обустройстве вашего дома. Вам должно быть интересно, почему провод НУМ имеет такое название. Чтобы ответить на этот вопрос, мы приведем вам список, в котором имеется расшифровка, каждой отдельной буквы.
Расшифровка названия NYM
- N говорит о том, что данный провод что продукция соответствует всем европейским стандартам. Данное изделие имеет все сертификаты качества, говорящие о возможности его использования в пожароопасных помещениях, а также в других комнатах.
- Y – этот символ расскажет вам о том, что изоляция провода изготавливается из поливинилхлорида. Несмотря на свою ненатуральность, ПВХ предохраняет проводку от возгорания и ударов током.
- M – может быть установлен в самых разных условиях.
Данный кабель в широком выборе представлен на прилавках магазинов. Отличить европейский провод от российского поможет маркировка на нем. Помимо кабеля NYM, существует кабель NYM J. Он имеет похожую расшифровку, которая все же отличается.
Расшифровка кабеля NYMJ
- N говорит о том, что данный провод что продукция соответствует всем европейским стандартам. Данное изделие имеет все сертификаты качества, говорящие о возможности его использования в пожароопасных помещениях, а также в других комнатах.
- Y – этот символ расскажет вам о том, что изоляция провода изготавливается из поливинилхлорида. Несмотря на свою ненатуральность, ПВХ предохраняет проводку от возгорания и ударов током.
- M говорит о том, что может быть установлен в самых разных условиях.
- J – рассказывает о том, что в его состав входит желто-зеленый нулевой провод.
Данная расшифровка поможет вам определиться с тем, какой кабель вам нужен. Также при выборе провода, поинтересуйтесь о наличии сертификата качества изделия.
Плюсы и минусы использования кабеля NYM
На данное время подобное изготовление является некой «золотой серединой» на рынке, среди подобной группы товаров. Ниже приведены основные преимущества, которые стоит выделить:
- Эластичность и удобство работы с изделием. Все это стало возможным благодаря внутреннему слою на основе каучука, что делает сам кабель довольно таки гибким, эластичным и податливым для подобного вида работ. Подобный плюс стоит использовать в монтажных работах различных видов электропроводки в недоступных или труднодоступных местах. Так же если вам предстоит провести электрическую линию на достаточно значимом расстоянии, то кабель не боится земли и сырости.
- Качество продукции. Изделие, прежде чем попасть на рынок к потребителю, проходит большое количество исследований и испытаний, в том числе и в зарубежных центрах. Так что, приобретая продукт подобного типа, можно не колебаться и быть убежденным, что изоляция, ее надежность, сечение жил соответствует принятым стандартам и четко указана в маркированной шифровке.
- Кабельное изделие абсолютно негорючее. Все благодаря тому-же внутреннему слою. А потому его зачастую применяют в условиях, что являются пожароопасными.
- Изделие имеет множество лестных и положительных отзывов, от специалистов в областях электромонтажа. Но если просмотреть форумы то все же подавляющее большинство рекомендаций говорят об преимуществах кабеля при использовании его в осветительных целях и силовых цепях.
- Длительный срок эксплуатации.
Преимущества изделия говорят сами за себя. Пожалуй, злостным недостатком остается цена изделия. По сравнению с более доступными продукциями отечественного производителя, за подобный кабель придется отдать более крупную сумму.
Стандартная схема кабеля. Так выглядит подобный оригинальный продукт.
Какие возникают ошибки при применении NYM кабеля
Провод NYM в основном рекомендуется к монтажным работам в зданиях, при строительстве которых использовались древесина или легковоспламеняющиеся материалы.
Внимание! Необходимо помнить, что провод не распространяет огонь только лишь при индивидуальной прокладке. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ
Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ.
Разные сечения
Многие сталкиваются с проблемой прокладки провода в ванне, саунах или парилках. В таких помещениях разрешено устанавливать этот провод. Потому что каучуковый слой плотно прилегает к изоляции провода, тем самым, мешает проникновению влаги во внутрь кабеля. Это единственные проблемы, которые могут возникнуть при использовании изделия.
Проблемы при использовании
Основная проблема кабеля этой марки – невозможность применить групповую прокладку такого кабеля, поскольку при групповой прокладке NYM сразу теряются его огнестойкие качества. Отсюда возникает необходимость упаковывать каждый отдельный кабель в гофру, либо использовать кабельную продукцию другой марки, которая специально предназначена для групповой прокладки.
Но, если вам необходимо проложить только один кабель – то NYM прекрасно подходит для этой цели при ремонтных работах в здании, где имеются деревянные или другие легковоспламеняющиеся поверхности.
Еще довольно распространенная проблема при прокладке кабелей – помещения с повышенной влажностью. Но, если для многих марок кабеля это проблема, то именно NYM прекрасно подходит для таких помещений, поскольку его конструктивные особенности отлично предотвращают попадание какой-либо влаги внутрь кабеля. Описание кабеля NYM и особенности его эксплуатации можно найти в прилагаемой к кабелю документации.
Аналоги
Как мы уже говорили, ближайший отечественный аналог NYM – специально разработанная модификация ВВГ – ВВГнг (так и расшифровывается: ВВГ не горючий). Технические параметры обоих марок кабеля примерно одинаковы, но российский аналог в разы дешевле.
Помимо ВВГнг, можно воспользоваться кабелем КГВВ, которые также являются продуктом отечественного кабельного производства.
Лучшие производители
Здесь приведем краткий рейтинг самых качественных производителей кабеля марки NYM. Из зарубежных заводом это немецкие заводы Helukabel, LappKabel и TKD Kabel. Еще есть французский производитель Nexans, а также турецкий завод DENIZLI CABLE LTD.
Среди российских производителей следует упомянуть Севкабель, Псковкабель и Камкабель.
Каждый из вышеперечисленных заводов успешно прошел всю необходимую сертификацию, поэтому производит действительно качественный, соответствующий стандартам кабель NYM.
Применение
NYM — кабель, описание которого указывает, что он предназначен для одиночной стационарной прокладки только внутри помещений. Прокладка в пучке без дополнительной защиты не допускается. Также не допускается использовать кабель этой марки для непосредственного подключения электроприборов, в удлинителях. Способы прокладки регламентируются рекомендациями производителя и нормативными документами по электро- и пожарной безопасности. Кабель допускает прокладку в полостях и каналах стеновых панелей, в штробах стен в слое штукатурки, в электротехнических трубах и коробах. Бытует мнение, что кабели NYM допускается прокладывать открыто по деревянным стенам, но это не так. Правила устройства электроустановок чётко указывают на возможность открытой прокладки только в трубах либо коробах, а скрыто внутри деревянных стен – в металлических трубах любого провода, включая NYM. Кабель, фото которого размещено ниже, смонтирован правильно.
Описание и расшифровка
Провод NYM делают только из меди
Провод НУМ – это кабельное изделие, которое получило широкое распространение в осветительных и бытовых целях, а также стационарно-силовых, где показатели напряжения не более 0,66 кВ на частотах приблизительно 50 Гц.
Установка электротехнического изделия возможна внутри сухих и влажных помещений, во влажной среде и на открытом пространстве, но лишь при строгом соблюдении требуемого уровня защищенности от ультрафиолетового излучения и механического воздействия. Для безопасной эксплуатации используют гофротрубы, металлорукава и кабель-каналы. Не запрещается силовые кабели скрывать под слоями штукатурки или прокладывать поверх нее, в бетоне или кладке из кирпича.
Расшифровка маркировочного обозначения NYM:
- N – принадлежность к классификации кабельных изделий Normenleitung, качество соответствует немецким стандартам.
- Y – при производстве использовался изоляционный материал – поливинилхлорид или ПВХ-пластик.
- M – возможна установка в разных условиях.
На изоляционной поверхности дополнительно должна быть указана маркировка VDE, которая свидетельствует о том, что конкретное изделие изготовлено в соответствии с немецкими отраслевыми стандартами Veiband Deutscher Electrotechniker 0250 и может быть использовано в зонах с повышенным риском возникновения нештатных ситуаций.
Советы по выбору
Отправляясь на рынок за таким кабелем, будьте осторожны, поскольку большая часть продукции, которую продавцы называют отечественным аналогом NYM-провода, является подделкой. Об этом свидетельствует отсутствие нужной маркировки
Выбирая кабель, обратите внимание на изображенный логотип и маркировку. Надежные и проверенные производители всегда наносят на изделие собственные обозначения. Уже это дает какую-никакую гарантию на то, что изготовитель не боится нести ответственность за выпущенную продукцию и уверен в ее качестве
Уже это дает какую-никакую гарантию на то, что изготовитель не боится нести ответственность за выпущенную продукцию и уверен в ее качестве.
Продавцы-консультанты или обычные базарные торгаши могут рекомендовать вам к приобретению провода ШВВП или ПВС, заявляя, что они являются отличным аналогом NYM-кабеля. Не стоит вестись на подобные ухищрения, поскольку в случае с ШВВП и ПВС речь идет об обычных шнурах. Главная характеристика, которая отличает шнур от кабельного изделия, связана с возможностями эксплуатации. Первый зачастую подходит исключительно для коммутации бытовых приборов и техники, а второй – для подключения всей проводки и более сложного оборудования.
Обязательно выбирайте кабель с заземляющей, желто-зеленой жилой, что позволит вам обеспечить высокую безопасность при эксплуатации оборудования и домашней проводки. При выборе сечения продукции нужно руководствоваться простыми и общими правилами. Подключая системы освещения, достаточно воспользоваться проводами сечением 1,5 кв. мм, розетку или выключатели – 2,5, духовую или электрическую печь – от 4,5 кв. мм.
Несмотря на многочисленные отечественные заводы, которые пытаются произвести качественный NYM-кабель, в данном случае лучше всего отдать предпочтение зарубежным заводам из Германии, Франции или Турции. Кто знает, возможно, спустя несколько лет ситуация изменится, но пока мы вынуждены констатировать такой печальный факт. Что касается эксплуатации, то NYM подходит только для внутренней одиночной прокладки. Никаких других вариантов изделие не поддерживает: не стоит вестись на убеждения и обман продавцов!
Кабели NYM и NUM: в чем разница?
Высокие технические характеристики делают кабель NYM востребованным при стационарной прокладке электроцепей с частотой 50 Гц и напряжением 660 В. Его рекомендуют многие профессиональные электромонтажники, так как изделия соответствуют строгому немецкому стандарту, нормам технологических актов и документации, регламентирующей проведение работ по электроразводке. Медный кабель почти не выделяет дым при воздействии открытого огня.
Производство NYM осуществляется по стандарту VDE 088253 и VDE 0250 часть 204. Это немецкие нормы, с которыми работает союз электротехников. Среди отечественных компаний данных технических требований придерживается только «СевКабель». «Псковский кабельный и другие предприятия пользуются российскими ТУ, выпуская на рынок клон – кабель марки НУМ (NUM). Из-за этого изделия имеют весомые отличия по толщине изоляции, параметрам безопасности и другим характеристикам.
Разница между кабельной продукцией NYM и NUM заключается, в первую очередь, в возможностях и эффективности применения. Последняя имеет менее надежную изоляцию и обмотку, а также более низкое качество меди. При этом она полностью соответствует отечественным стандартам и выпускается на государственных предприятиях, поэтому реализуется на рынке на легальных основаниях. При отсутствии средств на покупку оригинального кабеля NYM (его цена варьируется в зависимости от страны-производителя, так как есть разница в таможенных пошлинах), можно обойтись его отечественным аналогом НЮМ. Главное – проверить наличие сертификации и приобрести товар от надежного производителя.
Чтобы не сомневаться, какой кабель лучше выбрать, нужно проанализировать условия прокладки. Если во время монтажа есть риск незначительных повреждений, стоит отдать предпочтение NYM. Когда таких опасений нет, можно использовать дешевый российский клон NUM, имеющий схожие характеристики, но более низкие параметры безопасности.
Расшифровка
Ассортимент проводниковой и кабельной продукции крайне велик. Поэтому для систематизации применяются специальные маркировки. В случае кабеля NYM расшифровка каждой буквы будет следующей:
- N — это знак немецкого стандарта (Normenleitung), свидетельствующий о том, что изделие прошло ряд проверок и по своим параметрам соответствует заявленным характеристикам. В комплекте с силовым кабелем NYM всегда присутствует сертификат соответствия международным стандартам качества.
- Y означает, что для изготовления изоляции применяется поливинилхлорид (ПВХ). Особенностью этого материала является влагостойкость и отсутствие реакции с кислотами, спиртами, бензином, различными газами.
- М означает наличие защитной оболочки, рассчитанной на небольшие деформации. Что делает электрический кабель NYM подходящим для монтажных работ.
На оболочке может присутствовать надпись VDE. Это аббревиатура Союза немецких электротехников (Verband Deutscher Elektrotechniker). Маркировка VDE информирует о том, что оболочка не поддерживает горение, допустимо применение в пожароопасных помещениях и изделие соответствует всем международным стандартам.
Маркировка электрического кабеля NYM зависит от наличия заземления и может содержать символ J или O. При этом символ O в маркировке может и не указываться, так как он информирует лишь об отсутствии провода, предназначенного для подключения заземления. Символ J свидетельствует о наличии такого проводника, поэтому указывается всегда.
Кабель NYM-J характеризуется наличием жилы защитного заземления желто-зеленого цвета. Наполнение может быть из термоэластопласта, невулканизированной резины или высоконаполненного пластиката. Такая изоляция исключает образование трещин в процессе эксплуатации, повышает гибкость, придает правильную круглую форму.
К маркировке может добавляться приписка ОЖ. Она означает, что используемые жилы однопроволочные, а значит менее гибкие, чем многопроволочные.
Таким образом, завод изготовитель закладывает всю необходимую информацию в название провода NYM, описание которого содержит сведения о свойствах оболочки, количестве жил и сечении.
Например, маркировка NYM-J 3х3,5-0,88 означает, что это стандартный электрокабель с наружной оболочкой из ПВХ, тремя жилами сечением 3,5 мм² на напряжение 0,88 кВ и заземлением.
Какой кабель лучше: NYM или ВВГНГ
Помимо кобелей НУМ, очень большой популярностью пользуются провода ВВГ. Они очень схожи по характеристикам, но имеют и некоторые отличия в своей конструкции.
ВВГ кабель имеет два слоя изоляции. Первый находится на жилах и представляет собой покрытие из ПВХ-пластиката. Второй является оболочкой ПВХ-пластиката с пониженной горючестью, а также устойчивостью к свету и перепадам температур. Данные провода имеют немного сплющенную форму.
Кабеля NYM имеют трехслойную оболочку. Первый и последний слой представляют собой покрытие из негорючего, ПВХ-пластиката. Средний слой является меланаполненым резиновым заполнителем. Данный провод имеет круглую форму.
Несмотря на различное строение оба кабеля обладают практически идентичными характеристиками. Поэтому выбор определенной модели диктуется лишь вашими предпочтениями.

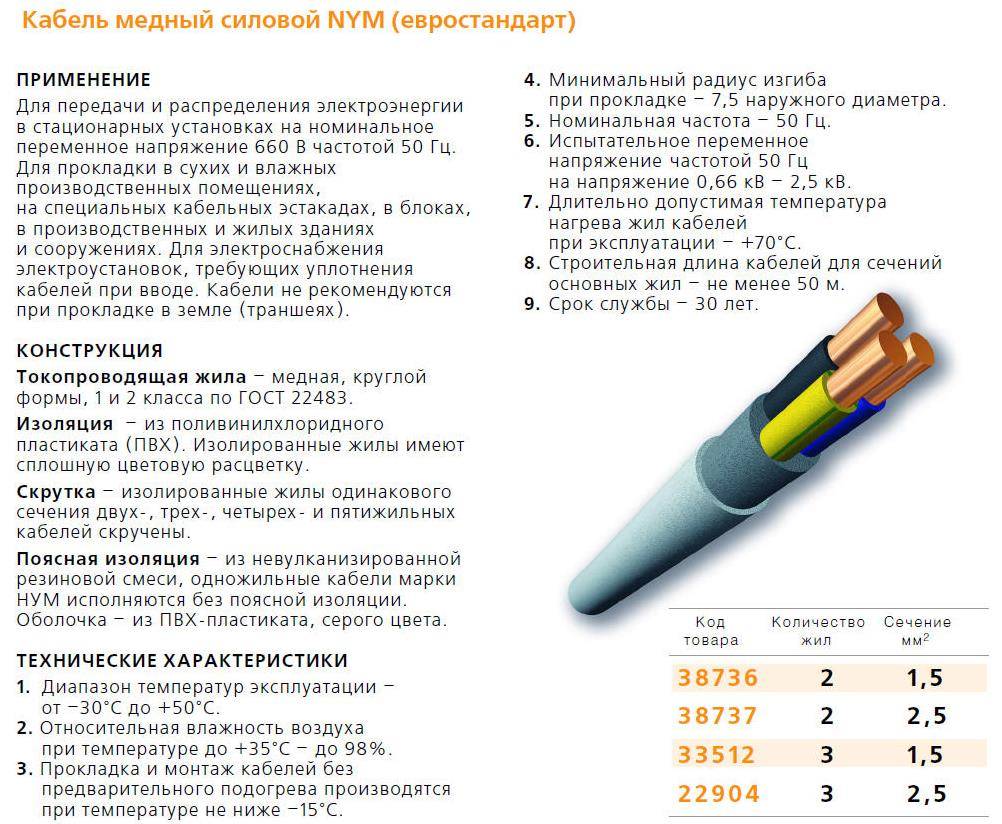

Силовой кабель NYM (НЮМ): описание, применение, характеристики
Вступление
Силовой кабель NYM (НЮМ) предназначен для передачи и распределения электрической энергии на номинальное переменное напряжение 0.66 кВ с частотой до 50 Гц. В настоящее время кабель NYM приобретает все большую популярность и востребованность при проведении электромонтажных работ, так как он отвечает всем требованиям действующих нормативных актов и документов. Кабель NYM обладает пониженными горючестью и газо- дымо -выделением.
Область применения кабеля NYM
Силовой кабель NYM (НЮМ) предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах и в блоках. Силовой кабель NYM применяется для обеспечения электроснабжения в жилых и общественных зданиях и сооружениях в которых предъявляются повышенные требования к не горючести и малой дымности используемых материалов.
Также кабель NYM применяется для электроснабжения электроустановок, требующих уплотнения кабелей при вводе. Кабели не рекомендуются для прокладки в земле (траншеях). Также есть ограничения по возможности открытой прокладки в связи с тем, что силовой кабель NYM имеет оболочку подверженную воздействию ультрафиолета.
Описание кабеля
- токопроводящая жила — медная, круглой формы
- изоляция — из поливинилхлоридного пластиката (ПВХ).
- скрутка — изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены.
- поясная изоляция — из не вулканизированной резиновой смеси, одножильные кабели марки NYM исполняются без поясной изоляции.
оболочка — из ПВХ пластиката.
Силовой кабель NYM(НЮМ)
Характеристики
| число жил и сечениекабеля NYM (мм²) | наружный диаметркабеля NYM (мм) | массакабеля NYM (кг/км) |
| 2 x 1,5 | 8,80 | 128 |
| 2 x 2,5 | 9,90 | 169 |
| 3 x 1,5 | 9,20 | 146 |
| 3 x 2,5 | 10,40 | 198 |
| 3 x 4,0 | 11,90 | 273 |
| 4 x 1,5 | 9,90 | 172 |
| 4 x 2,5 | 11,20 | 235 |
| 5 x 2,5 | 12,20 | 280 |
| 5 x 4,0 | 14,80 | 427 |
| 5 x 6,0 | 16,10 | 550 |
| 5 x 10 | 19,40 | 843 |
| 5 x 16 | 23,30 | 1289 |
| 5 x 25 | 27,70 | 1924 |
| 5 x 35 | 30,80 | 2509 |
Технические и эксплуатационные характеристики кабеля силового NYM(НЮМ)
| Рабочее напряжение кабеля NYM | 0,66 кВ |
| Температура эксплуатации кабеля NYM | от -50°С до +50°С |
| Относительная влажность воздуха (при +35°С) | до 98 % |
| Кабели могут быть проложены без предварительного подогрева при температуре не ниже | -5°С |
| Минимально допустимый радиус изгиба кабеля силового NYM | 4 диаметра кабеля |
| Срок службы кабеля NYM | 30 лет |
| Гарантийный срок эксплуатации кабеля силового NYM | 5 лет |
Конструкция кабеля силового NYM (НЮМ)
Кабель с медной однопроволочной жилой, с изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката, не распространяющего горение, с заполнением из резиновой смеси.Предназначен для промышленного и бытового стационарного монтажа цепей эл. освещения и силового оборудования.
Запрещена прокладка в открытом грунте и заделка кабеля в сырой бетон.Номинальное напряжение – 660 В (СК), 500 В.
1 – токопроводящая жила; 2 – изоляция – ПВХ-пластикат; 3 – заполнение – резиновая смесь; 4 – оболочка – ПВХ-пластикат.
| Токопроводящая жила (1) кабеля NYM | медная, круглой формы, 1 и 2 класса по ГОСТ 22483 |
| Изоляция кабеля (2) NYM | из поливинилхлоридного пластика (ПВХ), изолированные жилы имеют сплошную цветовую расцветку в соответствии с цветами, указанными в таблице цветов (см. ниже) |
| Скрутка кабеля NYM | изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены |
| Поясная изоляция кабеля NYM (3) | из не вулканизированной резиновой смеси, одножильные кабели марки НЮМ исполняются без поясной изоляции |
| Оболочка кабеля (4) | из ПВХ пластиката, серого цвета |
www.otdelochnik24.ru
Преимущества и недостатки
В сравнении с другими вариантами кабельно-проводниковой продукции, представленной на отечественном рынке, кабель NYM обладает рядом весомых преимуществ:
- Не боится воздействия влаги – в сравнении с отечественными моделями с виниловой изоляцией, NYM в гораздо меньшей степени подвержен впитыванию влаги. За счет чего NYM может прокладываться и во влажных помещениях (подвалах, колодцах, шахтах и т.д.) без дополнительных приспособлений.
- Гибкость – легко изменяет геометрическую форму и может прокладываться в самых труднодоступных местах, совершать повороты и т.д. Такое свойство обеспечивается за счет промежуточного слоя.
- Не поддерживает горения – за счет состава промежуточного слоя изоляция не горит, а только оплавляется при воздействии пламени или искрения. Это свойство позволяет использовать NYM в помещениях с повышенной пожарной опасностью.
- Имеет большое разнообразие вариантов исполнения, как по количеству жил, так и по их сечению, за счет чего один такой кабель может обеспечивать полноценное электроснабжение в цепях с различным количеством фаз, проводов и на любую нагрузку.
Следует отметить, что немаловажным фактором во всех преимуществах кабеля NYM является соблюдение производителями международного стандарта. Который обеспечивает более высокое качество продукции по всем параметрам.
Но, помимо вышеперечисленных преимуществ NYM имеет и некоторые недостатки. Во-первых, высокое качество всех кабелей марки NYM обуславливает и их более высокую стоимость, в сравнении с отечественными аналогами, к примеру, тем же ВВГнг. Во-вторых, NYM не рекомендуется устанавливать на участках, где на него могут воздействовать солнечные лучи. Так как от солнца его изоляция утрачивает свои характеристики, и кабель куда быстрее выходит со строя.
Технические характеристики кабеля NYM
Так как основоположником изобретения подобного изделия являются немцы. Поэтому он имеет строение, соответствующие европейским стандартам качества. Прежде всего, стоит отметить, что изоляция кабеля NYM имеет три слоя. Проводниками являются медные провода, первый слой изоляции которых состоит из разноцветного ПВХ. Второй слой делают из вулканической резины и полиолефиновой композиции. Последний – внешний, слой состоит из ПВХ, который является абсолютно негорючим материалом.
Основные характеристики и описание кабеля NYM
- Главный провод может иметь 3х2 или 3х4 схемы;
- Жилы нумовского кабеля делаются исключительно из меди;
- Напряжение при работе обычно не превышает 0,66 кВт;
- Обхват жил может зависеть от такого фактора, как применение, обычно этот параметр не бывает ниже 1,5 мм;
- Кабель NYM настолько гибкий, что чтобы он принял необходимую форму, его не придется нагревать, но заниматься монтажными работами с использованием подобного кабеля, когда температура в помещении опускается ниже – 5 нельзя.
- Подобный кабель может выдержать электронапряжение, силой до 660 вольт.
- Провод NYM считается достаточно пожаробезопасным, он отлично справляется с жаром и с открытым окном.
Это главные технические характеристики, которые нужно рассмотреть. От правильности выбора кабеля, будет зависеть долговечность и надежность проводки.
NYM – уверенность на долгие годы
Это немецкий аналог кабеля ВВГ. Только изготовлен он в соответствии с немецким стандартом DIN VDE Normenleitung. Отличается высокой надежностью, безопасностью и долгим сроком службы – до 40 лет. Его чаще всего выбирают для монтажа в квартирах, коттеджах, офисных зданиях, коммерческих и производственных помещениях. Многие производители предлагают морозостойкие кабели, температура эксплуатации которых может достигать -50 °С. Поэтому они подходят для монтажа в неотапливаемых помещениях. Также оболочка NYM не боится ультрафиолетового излучения в отличие от ВВГ – можно монтировать кабель там, куда попадают прямые солнечные лучи. А еще его легко разделывать без специального инструмента, что по достоинству оценили электрики.
Разбираемся с маркировкой
- N (normenleitung) – изготовлен по стандарту VDE
- Y (ysolationsschicht) – изоляция из поливинилхлорида
- M (mantelleitung) – есть наружная оболочка
Кабель такого типа может иметь от 1 до 7 жил из меди. Сечение может достигать 6 кв. мм. Вы можете найти изделие с маркировкой ls (low smoke), что означает пониженное дымообразование при нагреве. Буква J показывает наличие защитной заземляющей жилы желто-зеленого цвета. Если после названия нет буквы или стоит буква О, это значит отсутствие заземляющей жилы.
Какие возникают ошибки при применении NYM кабеля
Провод NYM в основном рекомендуется к монтажным работам в зданиях, при строительстве которых использовались древесина или легковоспламеняющиеся материалы.
Необходимо помнить, что провод не распространяет огонь только лишь при индивидуальной прокладке. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ.
Разные сечения
Многие сталкиваются с проблемой прокладки провода в ванне, саунах или парилках. В таких помещениях разрешено устанавливать этот провод. Потому что каучуковый слой плотно прилегает к изоляции провода, тем самым, мешает проникновению влаги во внутрь кабеля. Это единственные проблемы, которые могут возникнуть при использовании изделия.
