Как проверить резистор мультиметром на исправность, как прозвонить резистор?

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

  1. внешний осмотр;
  2. радиодеталь тестируется на обрыв;
  3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Это интересно: Как снять плафон освещения салона своими руками — разбираем тщательно

Измерение собственных индуктивности, емкости резистора

Будем предполагать вначале, имеем необходимые средства измерения. Тогда порядок действий установлен:

  1. Берем генератор первой частоты. Например, 15 МГц. Параллельно сопротивлению включается переменная емкость (целая батарея). Номиналы конденсаторов (паразитной резистора, подобранной пользователем) складываются. Суммарная емкость образована переменной, собственной (резистора). Сформирован параллельный колебательный контур.
  2. Последовательно включаем чисто активную нагрузку. Другой резистор схожего номинала. Выполненная мера формирует делитель напряжения. Дальнейшей регуляцией будем пытаться получить резонанс. Чтобы зарегистрировать факт достижения схемой заданного состояния, нужно обязательно собрать делитель.
  3. Путем подбора номинала переменной емкости добиваемся резонанса системы. Крутим туда-сюда, тестером измеряем напряжение колебательного контура, вставив описанную выше приставку. Минимальная разница потенциалов указывает точку резонанса.
  4. Запомним номинал переменной емкости. Традиционно присутствует ручка регулятора, шкала отсутствует. Посмотреть показания невозможно. Схему разберите, сохраняя настройки, измерьте номинал. Проще всего использовать мультиметр, снабженный соответствующей шкалой (F). В противном случае потребуется ряд косвенных замеров. Отдельная тема.

  5. Повторяем опыт, беря другую частоту. Получая заметную разницу регистрируемых показаний. Величина расхождения характеризует полученный номинал переменной емкости. Цифры должны отличаться (обеспечение минимальной погрешности). Попытались, потерпели неудачу? Напрашивается вывод: собственной емкостью резистора пренебрежем в указанных условиях (очень мала). Индуктивность находим, пользуясь типичной формулой резонанса цепи: ω2 = 1 / LC.
  6. Начинаем расчет, руководствуясь следующими соображениями: квадрат круговой частоты генератора (радиочастота, помноженная на два числа Пи) обратно пропорционален произведению собственной индуктивности конденсатора и сумме паразитной, переменной емкостей. Проведя измерение двух разных частот (допустим, 15, 7 МГц), можно получить два результата. Важны номиналы переменных емкостей. Если по формуле поделить квадраты круговых частот, получим: квадрат отношения обычных частот соотносится только с частным от емкостей, индуктивности сократятся.

Вот как это выглядит:

(f1/f2)2 = (C + C2) / (C + C1); f1, f2 — частоты проведения опытов (Гц), С – собственная емкость резистора; С1, С2 – переменные емкости, соответственно, первой и второй частот опыта. Пользуясь формулой, потрудитесь найти собственную емкость, идя проторенным путем, вычислите индуктивность резистора

Обратите внимание: важно найти непременно минимум напряжения. Способ сделать задуманное – отдельная тема разговора

Виды устройств для проведения замеров

Практически во всех многофункциональных приборах для замеров существует возможность измерить значение импеданса. По своему принципу работы и функциональности выпускаемые устройства могут быть цифровыми и аналоговыми. При этом важными их характеристиками являются погрешность и диапазон измерения.

Перед началом работы с тестером нужно убедиться в исправности его элементов питания. Если на цифровом типе прибора высвечивается индикация с мигающей батарейкой, это означает что батарейку необходимо заменить. Для стрелочного прибора сигналом о замене питающих элементов будет невозможность установить стрелку в нулевое положение.

Для правильного получения результата необходимо не только использовать настроенный прибор, но и проследить за окружающей температурой. Как известно из законов физики, при нагревании величина сопротивления у проводников увеличивается, а у полупроводников уменьшается. Оптимальной температурой считается 20 градусов по Цельсию.

Что ты такое мультиметр

Давайте перво наперво узнаем, что же можно померить с помощью данного чуда прибора и какая индикация наличествует на лицевой его панели. Итак, вы сможете увидеть такие обозначения:

– OFF это положение говорит само за себя и обозначает, что тестер находится в выключенном состоянии.

– ACV эта аббревиатура гласит нам о том, что здесь меряется переменка напряжения.

– DCV а здесь мы смотрим постоянное напряжение.

– DCA тут меряется постоянный ток.

– Ω а в данном отделе высчитывается сопротивление.

Для более простого восприятия вот наглядное изображение мультиметра с поясняющими надписями

Обратите внимание на большую обведенную область с гнездами, тут вы можете наблюдать целых три разъема, а провода же два. А это означает, что для получения верных измеряемых данных нужно выбирать правильные гнезда

Но тут на самом деле все предельно просто. Черный провод всегда сажается в гнездо с обозначением COM. А вот перестроения между двумя остальными разъемами выполняется с применением щупа с красным окрасом

Причем в подавляющем случае, для домашних целей подойдет гнездо “VΩmA”. В таком положении можно произвести прозвонку, измерение напряжения и измерить силу тока до 200 мА включительно.

А вот если вам потребуется померить ток до 10 А то надо переставить красный щуп в разъем 10ACD.

Эти положения крайне важны, если вы не соблюдите их, то цешка очень быстро прейдет в негодность.

Так же может у кого то завалялась старая цешка еще со стрелочным циферблатом, так вот у нее точно такой же функционал как и у мультиметра с электронным табло, но с последним работать проще. Так как вы видите сразу точное значение измеряемого параметра, да и погрешность на стрелочном приборе несколько выше.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

  1. Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
  2. В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
  3. Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
  4. Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

  1. Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
  2. Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
  3. Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
  4. Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

1 кольцо, красное – число «2».

2 кольцо, синее – число «6».

3 кольцо, фиолетовое – число «7».

Все числа выбираем из таблицы. При их сочетании получаем число «267».

4 кольцо имеет зеленый цвет

В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 105

Проводим расчет: 267*105=2,67 МОм.

5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.

6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

  1. Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
  2. Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

  1. Ряд Е6 имеет отклонение в обе стороны 20%.
  2. Ряд Е 12 имеет допустимое отклонение 10%.
  3. Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

Проверка резистора на годность мультиметром

Рассмотрим такие вопросы как полярность резистора, как определить резистор на плате, как измерить его мультиметром, когда нужно подключать паяльник, как на замерения влияет переменный ток.

  1. Подключите щупы к цифровому мультиметру. Подключите черный зонд к порту com (common), а красный зонд — к порту, помеченному символом Ома, который выглядит как перевернутая подкова. Для тех из вас, кто помнит греческий, символом Ом является греческая буква Омега. Этот цифровой мультиметр имеет банановые гнезда для разъемов порта. Другие цифровые мультиметры могут иметь винтовые клеммы или разъемы BNC.
  2. Подсоедините зажимы типа «крокодил» к каждой клемме резистора. Наиболее распространенные резисторы имеют 4-х цветную полосу. Первые два цвета указывают значения, 3-я полоса указывает множитель, а 4-я полоса указывает % допуска значения резистора. Изображенный резистор красный (2), фиолетовый (7), оранжевый (х 1000) и золотой (5%). Этот резистор должен теоретически иметь значение 2700 Ом с допуском 5% от значения. Чем ниже значение допуска, тем лучше резистор.
  3. Установите для цифрового циферблата мультиметра значение Ом (Омега). Некоторые менее дорогие цифровые мультиметры имеют настройки Ом с множителями (х 100, х 1000 и т. Д.). Показанный цифровой мультиметр является автоматическим выбором диапазона, поэтому множитель будет отображаться на экране вместе с показаниями, которые и позволят померить данные.
  4. Возьмите показания цифрового мультиметра. Изображенный тест показывает значение 27,02 кОм. Следовательно, значение резистора составляет 2702 Ом. Это значение находится в пределах 5% отклонения от 2700 Ом. Резистор готов для вашего проекта.
  5. Возьмите показания цифрового мультиметра. Этот резистор имеет цветовой код зеленый, коричневый, золотой и поэтому должен иметь значение 510 Ом. Цифровой мультиметр показывает 509 Ом. Тест цифрового мультиметра показывает хороший резистор.

  Как проводится измерение сопротивления изоляции кабельных линий мегаомметром

Проверка сопротивления постоянного резистора

Одним из важных измерений, которое можно выполнить с помощью мультиметра, является измерение сопротивления. Мало того, что они могут быть сделаны для проверки точности резистора или проверки его правильной работы, но измерения сопротивления могут потребоваться и во многих других сценариях. Для должного качества мультиметр нужно правильно настроить

На самом деле есть много случаев, когда измерение сопротивления представляет большой интерес и важность. Во всех этих случаях мультиметр является идеальным испытательным оборудованием для измерения сопротивления, чтобы качественно выпаять плату

Проверка резисторов на соответствие номиналам

Если разобрать старинный советский телефон, основные параметры деталей можно легко определить по буквенно-цифровой маркировке. Несложно расшифровать следующие типовые обозначения:

  • «280ом» – электрическое сопротивление 280 Ом;
  • «1%» – соответствующий допуск в процентах;
  • «МЛТ-2» – резистор мощностью 2 Вт.

Существенный недостаток такого решения – затрудненная (невозможная) идентификация при сильном повреждении поверхности. Для размещения технической информации необходима достаточно большая площадь, что противоречит современным тенденциям миниатюризации.

Проблему решают с помощью маркировки поперечными цветными полосами

Резисторы, созданные по стандарту SMD, маркируют цифрами. Пример расшифровки «203»:

  • 20 – сопротивление в кОм;
  • 3 – 10 в третьей степени.

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

  1. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Метод измерения электрического сопротивления – как работает прибор

Принцип, по которому выполняется измерение электрического сопротивления мультиметром, основан на самом главном законе электротехники — законе Ома. Формула известна нам из школьного курса физики, говорит следующее: сила тока, протекающая по участку цепи прямо пропорциональна напряжению (ЭДС) и обратно пропорциональна сопротивлению на этом участке I (сила тока) = U (напряжение) / R (сопротивление).

Именно по этой связи работает прибор. Зная две из величин, можно легко вычислит третью. В качестве источника напряжения используется встроенный источник (DC) питания прибора, которым является штатная батарейка напряжением 9 В.

По сути измерения выполняются косвенным методом. Если приложить к щупам прибора измеряемое сопротивление, например Rх, ток протекающий в цепи будет зависеть только от него. Зная силу тока и напряжение можно легко вычислить сопротивление.

Проверка лампочек накаливания мультиметром

А теперь давайте рассмотрим практическое применение мультиметра в бытовых условиях. Часто дома возникают такие неприятные ситуации как неисправность освещения.

Причем причина может быть самой неординарной от перегорания самой лампочки до неисправности светильника или выключателя освещения либо куда хуже повреждение в распределительной коробке.

Наиболее частые неисправности, конечно же, является перегорание лампочки, поэтому прежде чем ковырять распредкоробку, нужно проверить целостности лампочки. Визуально осмотром целостности нити не всегда удается выявить неисправность. Тем более, не обязательно может произойти перегорание нити. Реже случается короткое замыкание в цоколе и токовых вводах (электродах).

Поэтому с помощью обычного тестера можно легко проверить не только домашнюю лампу накаливания, но и фару автомобиля или мотоцикла.

Как измерить мультиметром сопротивление нити? Нужно установить минимальный предел измерения «Ω». Одним щупом надо прикоснуться к корпусу цоколя, другой кончик прижать к верхнему контакту цоколя.

Как можно видеть сопротивление рабочей лампы накаливания мощностью 100 Вт составляет 36,7 Ом.

Если при измерениях на дисплее мультиметра будет отображаться «1», а для аналоговых (стрелочных) приборов показание «бесконечность» это будет свидетельствовать о внутреннем обрыве/перегорании нити в лампе.

Источники

  • https://pochini.guru/sovety-mastera/proverka-soprotivleniya-multimetrom
  • https://zen.yandex.com/media/energofiksik/kak-polzovatsia-multimetrom-podrobnaia-instrukciia-dlia-nachinaiuscih-5b1a948e380d8fee1ee56b5c
  • https://stroy-podskazka.ru/multimetr/proverit-soprotivlenie/
  • https://electricvdome.ru/instrument-electrica/kak-izmerit-soprotivlenie-multimetrom.html
  • https://pochini.guru/sovety-mastera/kak-proverit-rezistor
  • https://electric-220.ru/kak-proverit-rezistor-multimetrom
  • https://rusenergetics.ru/instrumenty/kak-proverit-rezistor-multimetrom
  • https://YDoma.info/tehnologii-remonta/izmereniya/izmereniya-soprotivleniya.html

Проверка элемента на плате без выпаивания

Поиск неисправного элемента обычно начинают с полупроводниковых приборов — это транзисторы, диоды, тиристоры, оптроны и т. д., так как они менее надежны, чем резисторы, проверку мультиметром которых проводят последними. Перед тем как проверить резистор мультиметром проводят его визуальный осмотр. Если на корпусе элемента образовалось почернение или потемнение, то это говорит о том, что сопротивление перегревалось из-за тока превышающего мощность резистора. Все номиналы резисторов имеют ряд мощностей от 0,125 Вт до нескольких десятков и даже сотен Вт. Следовательно, сопротивление одного номинала и разной мощности, рассчитаны на разные рабочие токи.

Если сопротивление с почерневшим корпусом, тогда нужно неисправность искать в соседних компонентах платы, которые стали виновником перегрузки резистора

Также перед проверкой мультиметром пинцетом осторожно покачивают вывода элемента. Если вывод шатается, то это говорит об их обрыве. Такое сопротивление требует замены

Для правильной оценки величины сопротивления мультиметром, его батарейки не должны быть разряжены. Чтобы оценить их пригодность, достаточно выставить режим звуковой прозвонки и замкнуть щупы тестера. Если батарейки в норме, звуковая сигнализация будет достаточно громкой

Такое сопротивление требует замены. Для правильной оценки величины сопротивления мультиметром, его батарейки не должны быть разряжены. Чтобы оценить их пригодность, достаточно выставить режим звуковой прозвонки и замкнуть щупы тестера. Если батарейки в норме, звуковая сигнализация будет достаточно громкой.

Перед проверкой величины сопротивления компонента, нужно выставить необходимые пределы сопротивления на приборе которым будут проводиться измерения, и замкнуть щупы. На дисплее должен высветиться ноль. Если измерение проводится в режиме Ω (Ом), тогда дисплей покажет сопротивление шнуров прибора, которое нужно вычесть из показаний при измерении сопротивления элемента. Для достоверности измерений, не нужно касаться металлических концов щупов руками.

Перед тем как проверить резистор мультиметром, вывода сопротивления очищают от окиси. При проверке учитывают также процент допуска номинала сопротивления. Например, вы тестируете резистор 1 Ком с допуском ±10%, при исправном элементе дисплей должен отобразить значение 0,9 Ком – 1,1 Ком. При других значениях сопротивления можно считать, что данный элемент неисправен. Если резистор находится в составе электрической цепи на плате, тогда один его конец нужно отсоединить или отпаять, т. к. компоненты электрической схемы вносят значительные искажения в измерения.

Таблица номиналов сопротивлений по цветным полосам

Также перед тестированием любых компонентов электронной платы, в том числе и резисторов, нужно отключать напряжение питания, если только вы не измеряете режим работы компонентов электронной схемы на печатной плате. Все вышесказанное относится и к проволочным сопротивлениям и резисторам поверхностного монтажа SMD. Ниже представлена таблица кодов для высокоточных резисторов:

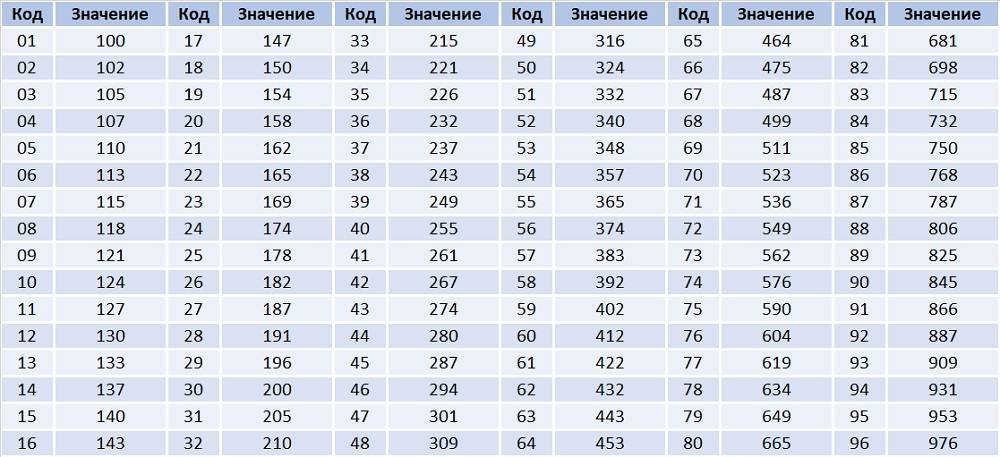

Таблица кодов для высокоточных резисторов.

Проверить величину сопротивления резистора на плате,  не выпаивая, не получится, так как другие элементы схемы имеют свое сопротивление и исказят показания. Поэтому при измерении необходимо отпаивать один вывод элемента. Это касается и SMD резисторов. Однако если нет возможности отпаять вывод без повреждения контактной площадки, можно аккуратно острым ножом обрезать дорожку печатной платы в нескольких миллиметрах от вывода элемента. После проверки мультиметром обрезанную дорожку запаивают.

Этим методом пользуются при тестировании без выводных SMD резисторов. Один конец этих элементов не отпаяешь, чтобы полностью снять их с платы нужно иметь два паяльника или специальный фен для пайки. Для проверки переменного резистор мультиметром, его полностью выпаривают из платы. Тестируют переменный резистор (потенциометр) между постоянным и переменным (ползунком) выводами. Плавно перемещая средний вывод, наблюдают за показаниями прибора. При исправном переменном потенциометре показания меняются плавно, без бросков и разрывов. Затем те же замеры проводят между другим постоянным выводом и ползунком. Переменные потенциометры удобно проверять на стрелочном тестере, прослеживая за плавным перемещением стрелки прибора.

Проверка сопротивления

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка

Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше. В нашем случае по фото это 20 кОм

Устанавливаем его и проводим дополнительное измерение

В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.

Особенности измерения мультиметром

Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать

Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.

Вернемся к позиции, как измерить сопротивление. Что хотелось бы дополнить. Все радиодетали имеют сопротивление, которое известно, и оно маркируется или указывается в таблицах. Это для радиолюбителей не секрет. У всех элементов есть определенные пределы и допуски. К примеру, резисторы имеют допуск плюс-мину 10%. К примеру, при проверке резистора с номинальным сопротивлением 1 Мом, можно получить разные результат: от 990 кОм до 1,1 Мом. И это будет считаться правильным показателем.

Часто встречаются вопросы, которые касаются точности проведенной проверки. Опять приведем пример на основе резистора сопротивлением 1000 Ом. Если проверять его на пределе 2000, то показания будут на дисплее – «1». Если перевести переключатель на предел до 20к, то показания могут быть, к примеру, 1,12 или что-то другое, то есть, более точное. Поэтому проверяя радиодеталь на сопротивление, надо обязательно проводить тестирование на разных пределах и выбирать самый точный показатель.

Обратите внимание, что измерения силы тока и напряжения мультиметром надо начинать с высоких показателей пределов. То с сопротивление все наоборот, надо начинать с низких позиций. Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица

А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат

Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица. А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат.

Какое должно быть сопротивление высоковольтных проводов зажигания

Для того, чтобы получить наиболее полные сведения об исправности либо неисправности высоковольтного провода применяют метод измерения его физических параметров.

Самый простой электроизмерительный инструмент, который должен находиться в багажнике любого автомобиля, — мультиметр. Простенький небольшой мультиметр китайского производства имеет размер чуть больше двух спичечных коробков, стоимость около 300 рублей.

В проводах высокого напряжения проверяют два основных параметра: сопротивление токоведущего проводника и сопротивление изоляции. Второй параметр измерить при помощи обычного мультиметра нельзя, для этого необходимо иметь дорогостоящий мегаомметр, так как сопротивление изоляции должно составлять несколько сотен мегаОм.

Сопротивление центрального проводника должно быть в пределах от нуля до нескольких килоОм. Это зависит от типа высоковольтных проводов и наличию ограничивающего сопротивления в системе зажигания.

Ограничивающие сопротивления начали применять, когда автомобили стали оснащать радиоприемными устройствами. Они значительно уменьшают уровень радиопомех. Кроме того, они имеют еще одну важную функцию зашиты катушки зажигания и схемы управления от пробоя в случае перегрузки по высоковольтной цепи. Это возможно, если свеча имеет закорачивающий нагар, а также при пробое высоковольтного провода на кузов автомобиля.

Во многих автомобилях ограничивающие сопротивления ставят в бегунок, в некоторых автомобилях свечи имеют ограничивающий резистор. Иногда резисторы вставляются в колпачки свечей. Но в большинстве авто применяется распределенное сопротивление внутри высоковольтных проводов.

Иначе говоря, токоведущая жила высоковольтного провода выполнена из проводника с высоким удельным сопротивлением:

  • нихром, сплав никеля с хромом;
  • хлопчатобумажные нити, пропитанные раствором сажи, сопротивлением около 20 кОм/метр;
  • полимерный токопроводящий материал с сопротивлением около 15 кОм/метр;
  • стекловолокно с напылением графита.

Иногда такой проводник имеет форму спирали, как в электроплитках.

Для проверки высоковольтных проводов мультиметр необходимо переключить в режим измерения сопротивления на предел 20 кОм. Далее подсоединить щупы прибора к противоположным выводам провода.

Измеряемое сопротивление не должно превышать сопротивление 20 килоОм (обычно эта величина находится в пределах от 500 до 3000 Ом). Для проводов зажигания с распределенным сопротивлением его величина зависит от длины высоковольтного кабеля.

Как проверить исправность резистора мультиметром на плате

Проверить сопротивление резистора, не выпаивая его, можно лишь в исключительных случаях. Для этого нужен анализ принципиальной схемы на предмет наличия цепей, шунтирующих проверяемый элемент, особенно полупроводниковых. Они однозначно повлияют на величину сопротивления, исказив ее, и заключение об исправности элемента дать не получится. Без выпаивания можно попытаться проверить резисторы, имеющие сопротивление до 10-47 Ом, но далеко не везде.

Во всех остальных случаях для проверки достаточно выпаять один из выводов детали. Для лучшего контакта пройдитесь по нему паяльником, выровняв припой. Его все равно придется снимать перед установкой элемента на место, а заодно вы сожжете остатки лака или уберете окислы, которые могут помешать при измерениях.

С противоположной стороны платы можно тоже ткнуть паяльником в районе второго вывода резистора, чтобы обеспечить лучший контакт щупу от мультиметра. Либо при измерениях нужно с усилием воткнуть этот щуп в пайку.

Проверка сопротивления на плате

Элементы, имеющие омическое сопротивление до 200 Ом, должны прозваниваться в этом диапазоне измерений. Если же показания прибора указывают бесконечность, необходимо увеличить переключателем измеряемый диапазон с 200 Ом до 2000 Ом (2кОм) и выше в зависимости от испытываемого номинала. Перед тем как проверить мультиметром резистор не выпаивая его, нужно:

  • отключить источник питания;
  • отпаять один вывод R, так как из-за смешанного соединения элементов в схеме могут иметься различия между номиналом элемента и показаниями его фактической величины в общей схеме при измерении;
  • произвести замер.

Кроме постоянных резисторов, существуют следующие виды элементов:

  • переменный (реостат);
  • подстроечный;
  • термистор или терморезистор с отрицательным температурным коэффициентом;
  • позистор с положительным температурным коэффициентом;
  • варистор изменяет свои значения от приложенного к нему напряжения;
  • фоторезистор меняет свои значения от направленного на него светового потока.

Проверка резистора мультиметром для измерения работоспособности переменных и подстроечных элементов осуществляется путём присоединения к среднему выводу одного из щупов, к любому из крайних выводов второго щупа. Необходимо произвести регулировку движка измеряемого элемента в одну сторону до упора и обратно, при этом показание прибора должно измениться от минимума до паспортного или фактического сопротивления резистора. Аналогично нужно провести измерение со вторым крайним выводом потенциометра.

Чтобы проверить позистор мультиметром, необходимо подключить измерительный прибор к выводам и приблизить его к источнику тепла. Сопротивление должно увеличиваться в зависимости от приложенной к нему температуры. Тех, кто работает с электроникой, знают, как проверить мультиметром термистор. Перед этим нужно учесть, что при воздействии на него температуры нагретого паяльника его термосопротивление должно уменьшаться. Перед тем как проверить термистор и позистор на плате, необходимо выпаять один из выводов и после этого провести измерение.

Терморезисторы могут работать как при высоких температурах, так и при низких. Позисторы и термисторы применяются там, где необходимо контролировать температуру, например в электронных термометрах, температурных датчиках и других устройствах.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
