Конструкция, технические характеристики и особенности СПЭ кабелей из сшитого полиэтилена

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Диаметр проводника	Сечение проводника
0,8 мм	0,5 мм2
0,98 мм	0,75 мм2
1,13 мм	1 мм2
1,38 мм	1,5 мм2
1,6 мм	2,0 мм2
1,78 мм	2,5 мм2
2,26 мм	4,0 мм2
2,76 мм	6,0 мм2
3,57 мм	10,0 мм2
4,51 мм	16,0 мм2
5,64 мм	25,0 мм2

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм2. Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем

Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать

Преимущества кабеля СПЭ

высокая надежность, так как фазы расположены раздельно

высокая электрическая прочность и низкие диэлектрические потери

гибкость и высокая механическая прочность, даже без брони наружных покровов

меньший вес за счет отсутствия металлической оболочки и стальной брони

большая пропускная способность по току. Жилы кабеля могут спокойно нагреваться до 90 градусов в рабочем режиме и до 250 С в послеаварийном.

большие строительные длины

При необходимости можно прокладывать протяженные трассы КЛ вообще без единой соединительной муфты.

В крупных городах средняя длина кабеля 6-10кв от ТП до ТП составляет около 900 метров.

Для таких трасс не составляет труда изготовить кабель СПЭ длиной, что называется от наконечника до наконечника.

прокладка на трассах с какой угодно разностью уровней

В особенности это касается выходов из подземной части КЛ с подъемом по опоре и переходом в воздушную линию.

Не нужно беспокоиться о стекании маслонаполненной изоляции и высыхании отдельных отрезков КЛ.

https://youtube.com/watch?v=wSoa7sNH9oM

Устройство

Форма жил в кабелях может быть круглая или секторная. Токовод, имеющий форму сектора, обладает рядом недостатков, а именно:

• нет специального механического инструмента для разделки таких кабелей, работы производятся вручную;
• при сращивании в муфтах образуются полости в плоскости треугольника, что затрудняет герметизацию соединения;
• магнитное поле, возникающее вокруг сектора, имеет асимметрию, это приводит к увеличению потерь.

Не может защитить сшитый полиэтилен кабель 10 кв технические характеристики которого в трехжильном исполнении не выдерживают прокладки в грунт без заполнения внутриполостных промежутков. Кабели с жилами круглого сечения лишены таких недостатков.

Устройство одножильного кабеля СПЭ

Конструктивное исполнение

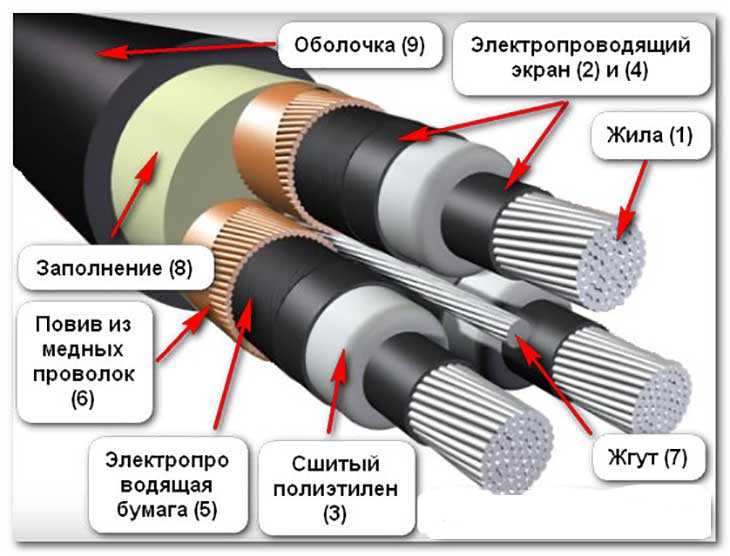

Конструкция 3-жильных кабелей с шитым ПЭ представлена на рисунке 2. По исполнению они бывают также одножильными. Каждая жила (1), в свою очередь, может иметь только один провод или быть многопроволочной (многожильной). Токопроводящие жилы могут быть медными или алюминиевыми. Для алюминия к маркировке добавляется первая буква «А».

Каждая жила окутана внутренним (2) и наружным (4) электропроводящими экранами, изготовленными из пероксидно сшиваемой полиэтиленовой композиции. Поверх внутреннего экрана наносится слой изоляции из вулканизированного ПЭ (3) – это может быть PEXa или PEXb. Наружный экран покрыт электропроводящей бумагой, вместо которой иногда используется полимерная лента. Сверху этой конструкции навивается токопроводящий экран (6), состоящий из множества медных проволок.

Все три жилы объединены методом скручивания вокруг центрального жгута (7), изготовленного из поливинилхлоридного пластиката. Пространство, окружающее жилы, также заполнено этим материалом (8). Наружная оболочка (9), как правило, выполнена из поливинилхлорида (ПВХ). Пластикат ПВХ, из которого изготовлены оболочки 8 и 9, обладает пониженной пожарной опасностью.

Конструктивно провода различных марок могут отличаться, их устройство может предусматривать использование некоторых других материалов, только соединённый ПЭ остаётся неизменным. Изоляцию экранируют для того, чтобы создать для неё наиболее благоприятные условия, образуя симметричное электрическое поле вокруг каждой из жил.

Рисунок 2. Устройство трёхжильного кабеля СПЭ

Как производится

Структура сшитого полиэтилена представляет из себя монолитную конструкцию, имеющую измененные электрические и физические характеристики обычного полиэтилена.

Например, если температура плавления обычного полиэтилена около 140 градусов, то у сшитого уже 250 градусов цельсия. Также и диэлектрическая проницаемость у нового материала в 15 раз меньше, чем у бумажно-пропитанной изоляции.

Кроме этого, СПЭ очень твердый материал. Он всего лишь на 5 единиц уступает по твердости стали.

Сшивка полиэтилена может происходить двумя способами:

химическим

радиационным – облучением жесткими гамма-лучами

Химический способ в свою очередь также делится на 2 вида:

пероксидная сшивка

силановая

Самый эффективный способ это облучение. Однако после такой обработки в кабеле остается большое количество остаточной радиации. Поэтому такой кабель опасен для обычной эксплуатации.

Силановая сшивка происходит после наложения изоляции на токоведущую жилу, путем помещения в раствор солей кремниевой кислоты. А вот при пероксидной, наложение изоляции и сшивка происходят одновременно.

Одним из главных преимуществ пероксидной сшивки является то, что она делается при помощи катализатора – перекиси дикумила. При механической обработке, например снятии или просто распиливании изоляции у такого кабеля, сразу появляется резкий специфический запах.

Этот запах не переносят ни грызуны, ни насекомые.

А значит, такой кабель из сшитого полиэтилена, можно спокойно выбирать для прокладки в подвальных помещениях.

При этом не боясь, что его погрызут мыши или крысы.

Изначально после сшивки, в изоляции кабеля находится метан. Поэтому его необходимо выдержать в специальной камере под давлением с температурой 70-80 градусов, чтобы удалить все газы.

Если кабель не качественный, то при монтаже муфт на КЛ из СПЭ возможны возгорания, именно из-за воздействия пламени горелки и метана выделяющегося из оболочки.

При производстве продукции особое внимание уделяется сверхвысокой чистоте полиэтилена. Допускается наличие примесей размером в 5 кубических микрон на 1см3. Это примерно как поместить один теннисный мячик в большом спортзале

Это примерно как поместить один теннисный мячик в большом спортзале.

Испытания

Как и вся кабельная продукция, кабели из СПЭ обязательно должны проверятся на предмет их соответствия техническим характеристикам. Еще совсем недавно испытание проводилось под более высоким напряжением, которое превышало номинальное в 5-6 раз. Правда, от такой методики недавно отказались, потому что линии электропередач под действием такого большого напряжение снижали свои характеристики, особенно те, которые давно эксплуатировались и имели изношенную изоляцию.

Сегодня испытания проводятся по другой технологии, как говорят специалисты, щадящей. Для этого испытательное напряжение превышает номинальное в три раза, но используется для проверки ток с частотою 0,1 Гц. По сути, это постоянный ток, который внутри кабеля не вызывает объемных зарядов, негативно действующих на полиэтиленовую изоляцию.

Кабельная арматура

Кабельная арматура (КА) содержит неотъемлемые элементы линии электропередачи, предназначенные для соединения и оконцевания кабелей и объединения в единое целое всех элементов линии с целью обеспечения длительной и бесперебойной работы кабельной линии как единой системы. Современная КА позволяет сократить время монтажа линии и упростить его в стеснённых и неблагоприятных условиях, а также свести до минимума влияние человеческого фактора на качество конечного продукта — кабельной линии.

Оконцевание и соединение участков кабелей являются наиболее сложными операциями в кабельных работах. При этом данные операции выполняются чаще всего в полевых условиях и при различной погоде. Подготовка рабочего места, разделка кабеля, монтаж концевых и соединительных муфт должны выполняться специально обученным персоналом, имеющим сертификаты и инструмент, так как технология монтажа у различных изготовителей КА может значительно отличаться. После прокладки кабеля, подготовки котлованов производится монтаж соединительных и концевых муфт. Тип КА определяется проектом в соответствии с рекомендациями завода-изготовителя кабеля.

Специфика применения и классы продукции

Кабели в защитной изоляционной оболочке из СПЭ, как правило, применяются в линейных электрических сетях, когда необходимо:

• Обеспечить передачу на удалённые расстояния большой электрической мощности с высокой степенью надёжности;
• Обустроить трассу, прокладываемую на участках со значительными перепадами по высотам;
• Выполнить заданные требования по степени экологической защищённости и пожарной безопасности трассы прокладки.

В зависимости от своего назначения и условий применения кабели с СПЭ подразделяются на ряд классов, причём эта классификация проводится с учётом количества жил в каждом конкретном изделии. Так, одножильная кабельная продукция, общепринятая маркировка которой – «ПвП» и «АПвП», рекомендована к применению при прокладке в грунте. Её подвеска в воздухе и укладка в специальные короба открытого типа допускаются лишь при условии соблюдения дополнительных защитных мер, предохраняющих линию от пожара.

Обратите внимание! Все изделия тех же марок, но имеющие в обозначении индексы  «г» и «2г», могут прокладываться как в земле, так и в воде при соблюдении специальных защитных мер, исключающих их деформацию. В свою очередь, образцы кабельной продукции, имеющие обозначения «ПвПу» и «АПвПу», предназначаются специально для использования на сложных участках кабельных линий, содержащих:. В свою очередь, образцы кабельной продукции, имеющие обозначения «ПвПу» и «АПвПу», предназначаются специально для использования на сложных участках кабельных линий, содержащих:

В свою очередь, образцы кабельной продукции, имеющие обозначения «ПвПу» и «АПвПу», предназначаются специально для использования на сложных участках кабельных линий, содержащих:

• Более четырёх изгибов с углом поворота свыше 30 градусов;
• Участки трассы с прямыми пролётами, имеющие более четырёх кабельных переходов, уложенных в трубах свыше 20-ти метров в длину;
• То же, но при наличии более двух трубных проходов общей длиной отрезка 40 метров или более.

Кабельные изделия таких известных марок, как «(А) ПвВнг-LS» и «(А) ПвПнг-HF», имеют своим назначением так называемую «групповую» прокладку в воздушных средах и кабельных коробах внутри помещений.

Кабель ПвПнг-HF

При этом, в зависимости от модификации и класса каждой конкретной модели, они предназначаются для эксплуатации в различных условиях задымлённости (плотности дыма), воздействия инертных газов и уровня перенапряжений.

Кабель СПЭ с ПВХ оболочкой

Марки кабеля ПвВ и АПвВ – это изделия с внешней оболочкой из поливинилхлоридного пластиката. Она применяется для прокладки в пожароопасных помещениях и там, где выставляются дополнительные условия по пожарной безопасности.

У них в аббревиатуре появляется дополнительная маркировка:

Нг
не поддерживающий горения

Некоторые переводят как ”не горючий”, но это не совсем верно. Он горит при воздействии прямого огня. Однако стоит огонь убрать, и поддерживать горение далее он не будет.

Такие кабеля в основном прокладываются внутри помещений. Для прокладки их в земле необходимо, чтобы влажность грунта не превышала 14%.

индекс Ls
с оболочкой пониженного дымовыделения

Например АПвВнг(В) – Ls 10.

Буква ”В” в скобках – кабель для эксплуатации в пожароопасных помещениях. Буква ”А” – во взрывоопасных. Иногда для огнезащитного барьера используется стеклолента.

Кабель АПвВнг(А) – Ls FRHF 10.

FR – огнестойкий

HF – без галогенный

Самый опасный галоген в кабелях это хлор. При горении вышеуказанная марка кабеля выделяет минимум дыма, горит только внутри пламени и не распространяет при пожаре вредных веществ.

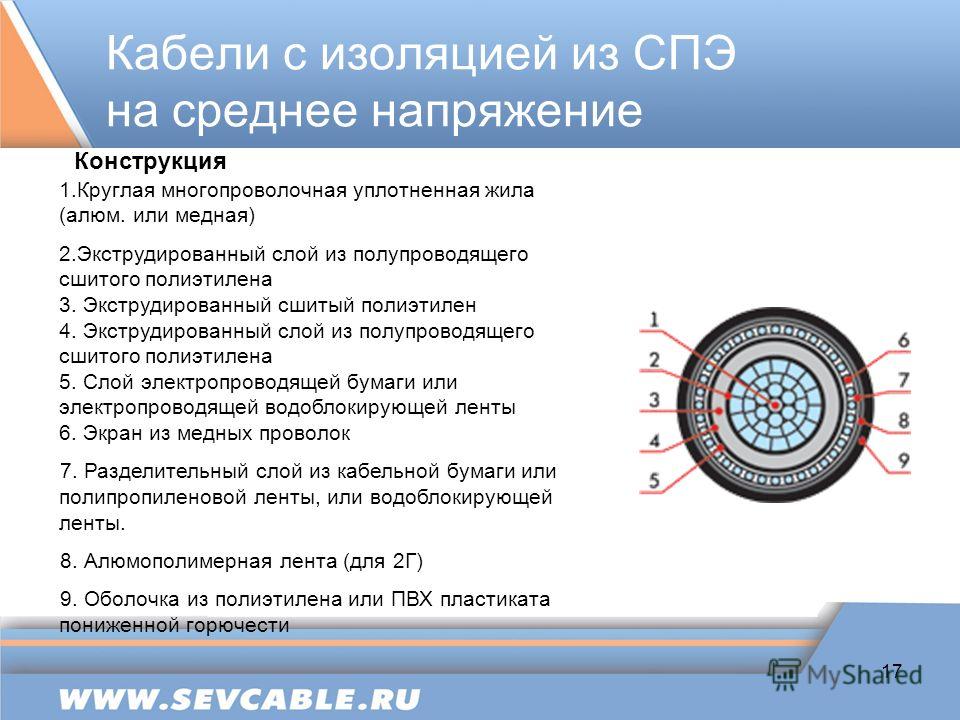

Пример обозначения

1. Круглая многопроволочная уплотнённая токопроводящая жила материал: АПвП, АПвПг, АПвП2г, АПвПу, АПвПуг, АПвПу2г, АПвВ, АПвВнг-LS — алюминий (А),

    ПвП, ПвПг, ПвП2г, ПвПу, ПвПуг, ПвПу2г, ПвВ, ПвВнг-LS —     медь,

  сечение: от 50 до 800 кв.мм.;

     2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;

     3. Изоляция из сшитого полиэтилена (Пв);

     4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;

     5. Разделительный слой:

–          из ленты полупроводящей крепированной бумаги;

–          для кабелей с индексом «г» и «2г» из полупроводящей водоблокирующей ленты;

      6. Экран из медных проволок, скреплённых медной лентой*:

–        сечением не менее 16 кв. мм для кабелей с сечением жилы 50-120 кв. мм,

–        сечением не менее 25 кв. мм для кабелей с сечением жилы 150-300 кв. мм,

–        сечением не менее 35 кв. мм для кабелей с сечением жилы 400 кв. мм и более;

       7. Разделительный слой:

–        из двух лент крепированной бумаги или прорезиненной ткани или полимерной ленты;

–        для кабелей с индексом «г» из двух лент крепированной бумаги или водоблокирующей ленты;

–        для кабелей с индексом «2г» из водоблокирующей ленты.

        8. Разделительный слой:

–        из алюмополимерной ленты (для кабелей с индексом «2г»);

–        из слюдосодержащей ленты (для кабелей с оболочкой Внг-LS категории А).

        9. Оболочка:

–   для АПвП, АПвПг, АПвП2г, ПвП, ПвПг, ПвП2г — из полиэтилена (П),

–   для АПвПу, АПвПуг, АПвПу2г, ПвПу, ПвПуг, ПвПу2г — из полиэтилена, увеличенной толщины (Пу);

–   для АПвВ, ПвВ из ПВХ пластиката (В);

–   для АПвВ, ПвВнг-LS из ПВХ пластиката пониженной пожароопасности (кабели выпускаются категорий А или В пожарной безопасности).

Область применения

Кабели могут применяться как для новых проектов с применением соответствующих соединительных и концевых муфт, так и для ремонта (замены отдельных участков) существующих кабельных линий с пропитанной бумажной изоляцией с применением соединительно-переходных муфт.

Марка кабеля	Область применения
ПвП, АПвП	Для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Допускается прокладка на воздухе, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий.
ПвПу, АПвПу	То же, для прокладки по трассам сложной конфигурации.
ПвВ, АПвВ	Для стационарной прокладки в кабельных сооружениях и производственных помещениях. Допускается прокладка в сухих грунтах.
ПвВнг-LS, АПвВнг-LS	То же, при групповой прокладке.

Кабели с индексами “Г” и “2Г” предназначены для прокладки в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях

Кабели предназначены для прокладки на трассах без ограничения разности уровней.

Кабели марок:

ПвВ, АПвВ не распространяют горение при одиночной прокладке (нормы МЭК 60332-1),

ПвВнг-LS, АПвВнг-LS – при прокладке в пучках (нормы МЭК 60332-3 категории А и В).

Как производится

При производстве силовых кабелей (СК) во всём мире применяют две технологии.

Технология сшивки бывает:

• химической;
• радиационной.

Химический способ разделяют на два вида производства, в зависимости от реагентов, которые используют при химических реакциях: это пероксиды и силаны.

Пероксиды, помещённые в среду нейтральных газов, в сочетании с определённым давлением и заданной температурой дают эффект сшивки. Она распространяется по всей толщине и не имеет включений воздуха. Пероксидный метод применяют для выпуска кабелей, рассчитанных на среднее и высокое напряжения.

Важно! Перед испытаниями продукция, изготовленная при помощи пероксидов, должна выдерживаться достаточное время, для того чтобы из изоляции после сшивки вышел метан. Выдержку проводят при температуре 800С, под давлением. Силаны являются активно-поверхностными веществами (органическими соединениями кремния), они устойчиво связывают органическую матрицу и неорганические наполнители

Это более дешёвый способ, при котором изоляцию на жилу накладывают в кремневой кислоте. Силановый метод используют для производства кабелей, эксплуатируемых при низком и среднем напряжениях

Силаны являются активно-поверхностными веществами (органическими соединениями кремния), они устойчиво связывают органическую матрицу и неорганические наполнители. Это более дешёвый способ, при котором изоляцию на жилу накладывают в кремневой кислоте. Силановый метод используют для производства кабелей, эксплуатируемых при низком и среднем напряжениях.

Радиационная технология, хоть и более эффективная, но из-за остаточной радиации применяется для изготовления кабелей для особых условий эксплуатации. Она выполняется путём облучения полиэтилена жёсткими гамма-лучами.

Способы сшивки

Интересно. Используемый в пероксидной технологии катализатор (перекись дикумила) имеет резкий особый запах. Он появляется при попытке механического разрушения изоляции. Насекомые и грызуны его не переносят, что является хорошей защитой от нападок грызущих животных.

Плюсы и минусы пероксидного метода

Кабели с изоляцией из СПЭ начали вводиться в эксплуатацию ещё с середины прошлого века. Японцы стали первопроходцами в этом. На сегодняшний день такая продукция, рассчитанная на среднее напряжение, занимает от 80 до 95% в США, Канаде, Дании и Германии в общем объеме. Япония, Франция, Швеция и Финляндия приблизили этот показатель к 100%. Российские производители продукции для энергетики также взяли курс на выпуск таких надёжных проводников.

Длительно допустимые токовые нагрузки

сечение жилы, мм2	АПвП, АПвПу, АПвПГ, АпвПуГ АПвП2Г, АПвПу2Г, АПвВ, АпвВнг-LS	ПвП, ПвПу, ПвПГ, ПвПуГ ПвП2Г, ПвПу2Г, ПвВ, ПвВнг-LS
Расположение в плоскости
прокладка в земле	прокладка на воздухе	прокладка в земле	прокладка на воздухе
50	175	225	230	290
70	215	280	280	360
95	260	340	335	435
120	295	390	380	500
150	330	440	430	560
185	375	505	485	635
240	440	595	560	745
300	495	680	640	845
400	570	770	730	940
500	650	865	830	1050
630	750	1045	940	1160
800	820	1195	1030	1340
Расположение треугольником
50	170	185	220	245
70	210	235	270	300
95	250	285	320	370
120	280	330	360	425
150	320	370	410	475
185	360	425	460	545
240	415	505	530	645
300	475	580	600	740
400	540	675	680	845
500	610	780	750	955
630	680	910	830	1115
800	735	1050	920	1270

При прокладке в плоскости токи рассчитаны при расстоянии между кабелями «в свету», равном диаметру кабелей. При прокладке в земле токи рассчитаны при глубине прокладки 0,7 метров и удельном термическом сопротивлении почвы 1,2 °С м/Вт.

Допустимые токи даны для температуры окружающей среды 15°С при прокладке в земле и 25°С при прокладке в воздухе. При других расчетных температурах окружающей среды необходимо применять следующие поправочные коэффициенты:

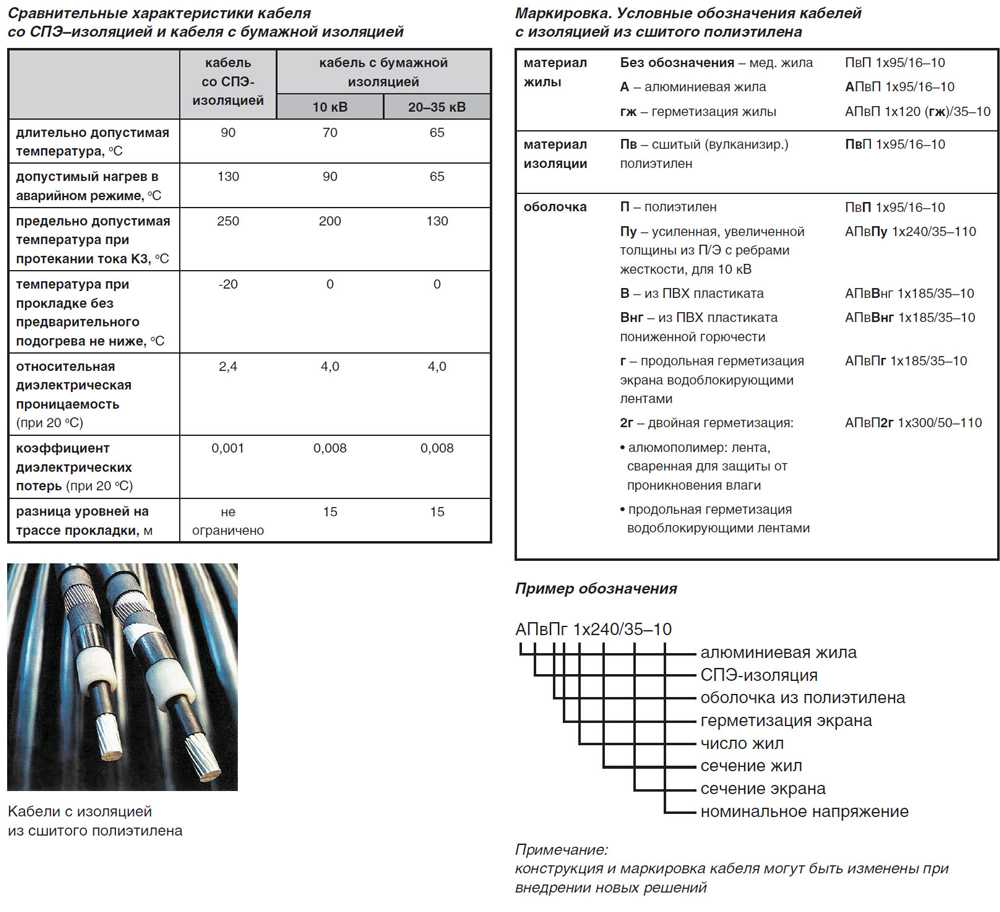

Классификация и расшифровка аббревиатуры

Сечение жил проводов может колебаться от 35 до 3000 мм2, максимальная толщина изоляции – 35 мм. Максимально допустимое напряжение может достигать 550 кВ. Увидев сложную маркировку, которую имеют кабели с изоляцией из сшитого полиэтилена, далеко не каждый сможет её расшифровать. Для более полного понимания, что представляет собой та или иная продукция, следует знать несколько условных обозначений:

А – означает алюминиевые жилы (если этой буквы нет – значит, используется медь);
Пв – означает изоляцию из вулканизированного полиэтилена;
П либо В – оболочки, изготовленные из ПЭ либо полихлорвинилового пластиката;
у – применение усиленной по толщине оболочки из полиэтилена;
нг – означает, что оболочка из ПВХ имеет пониженную горючесть;
нгд – кроме того что не горит, ПВХ-оболочка также не выделяет много дыма и газа;
г – обозначение употребляется, когда экран герметизируют лентами, блокирующими воду.

Цифры, после буквенных обозначений:

1, 3 – количество токоведущих жил;
от 50 до 800 – цифра после символа «х», означающая сечение жилы в мм2;
/35 – число после косой черты означает сечение экрана, мм2;
гж – аббревиатура применяется в случае герметизации жил;
1–550 – максимальный вольтаж, на который рассчитан провод.

Можно рассмотреть для примера маркировку АПвПг 1×240/35–10. А – жилы алюминиевые; Пв – значит, изоляция СПЭ; П – оболочки из полиэтиленовой композиции; г – герметизированный экран. Цифра 1 – значит, одна жила; 240 – сечение жилы 240 мм2; 35 – сечение экрана; 10 – кабель рассчитан на 10кВ.

Разнообразие маркировок, применяемых материалов и характеристик позволяет применять СПЭ-кабели в самых разных сферах деятельности.

Из практики эксплуатации СПЭ-кабеля

Опыт внедрения кабеля с изоляцией из сшитого полиэтилена в других странах показал их большие возможности и преимущества. Однако не обошлось без ошибок при постановке этих кабелей в производство. Так, изначально при изготовлении кабелей многие производители применяли более дешевую технологию «силановой сшивки» полиэтиленовой изоляции. Ее отличительной особенностью является то, что наложение изоляции происходило на обычной экструзионной линии, при этом в полиэтиленовый пластикат добавлялись специальные смеси для обеспечения сшивки при нормальной температуре. Для сравнения сейчас в основной массе сшивка кабелей производится в среде нейтрального газа при температуре 300–400 °С и давлении 8–9 атмосфер. Для обеспечения необходимых эксплуатационных качеств сшивка должна происходить равномерно по толщине изоляции. При применении силановой сшивки это требование обеспечить чрезвычайно трудно при толщине изоляции, которая применяется для кабелей на напряжении 10 киловольт. В результате неравномерной сшивки эксплуатационные качества, срок службы, степень подверженности изоляции воздействию водотриингов, электрическая прочность оказывались значительно хуже расчетных, что приводило к большому числу электрических пробоев. Поэтому на сегодняшний день подавляющее большинство производителей используют технологию сшивки в среде нейтрального газа.

Этот опыт был учтен и при постановке в производство данного кабеля в России, также как и другие требования, предъявляемые к кабелям среднего напряжения российскими заказчиками. В результате конструкция кабеля, производимого в России отличается от европейской. Так как кабель применяется в основном в сетях 10 кВ, толщина изоляции была увеличена с 3,4 до 4,0 мм. При прокладке в земле применяется оболочка из полиэтилена высокой плотности, обеспечивающая необходимую защиту кабеля от механических повреждений, как при прокладке, так и в процессе эксплуатации. Если необходима герметизация экрана, используются два слоя водонабухающих лент под и поверх медного экрана, накладываемых с перекрытием. При прокладке кабеля в кабельных сооружениях применяется оболочка из ПВХ пониженной горючести.

Их всего сказанного выше можно сделать выводы, что кабели с изоляцией из сшитого полиэтилена являются предпочтительными и имеют большие перспективы при строительстве и реконструкции кабельных линий на напряжение 6, 10, 35 кВ. Благодаря уникальным характеристикам, высокой электрической прочности изоляции, невысокой повреждаемости, длительному сроку службы СПЭ-кабелей, их применение становится не только технически обоснованным, но и экономически выгодным.

1964

Закладки

Последние публикации

Николай Любимов вручил рязанским энергетикам награды за победы в конкурсе «Российская организация высокой социальной эффективности»

Вчера, в 17:02

26

Продолжается развитие системы учета энергоносителей на Чебоксарской ТЭЦ-2

Вчера, в 16:06

20

Оборудование «ЗЭТО» для питающего центра Петродворцового района Санкт-Петербурга

18 января в 16:18

21

Специалисты Курскэнерго оперативно восстановили электроснабжение потребителей, нарушенное непогодой

15 января в 12:44

63

Решение CrossTech Smart Assets включено в реестр российского ПО

14 января в 18:41

63

Энергетики филиала «Россети Центр» – «Курскэнерго» переведены в режим повышенной готовности в связи с погодными условиями

14 января в 14:55

76

Медицинские трансформаторы «Полигон» установлены в больнице в Нижнем Новгороде!

14 января в 11:55

67

Бархатная реновация

14 января в 11:39

73

Испытательный центр на базе «ЗЭТО» – гарантия надежности и качества

13 января в 18:51

73

Сотрудник Белгородэнерго удостоен государственной награды

12 января в 20:49

90

Самые интересные публикации

Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности

4 июня 2012 в 11:00

216689

Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35

12 июля 2011 в 08:56

46508

Выключатели нагрузки на напряжение 6, 10 кВ

28 ноября 2011 в 10:00

36742

Распределительные устройства 6(10) Кв с микропроцессорными терминалами БМРЗ-100

16 августа 2012 в 16:00

21911

Элегазовые баковые выключатели типа ВЭБ-110II

21 июля 2011 в 10:00

20602

Признаки неисправности работы силовых трансформаторов при эксплуатации

29 февраля 2012 в 10:00

19065

Оформляем «Ведомость эксплуатационных документов»

24 мая 2017 в 10:00

16912

Правильная утилизация батареек

14 ноября 2012 в 10:00

14283

Проблемы в системе понятий. Отсутствие логики

25 декабря 2012 в 10:00

12417

Порядок переключений в электроустановках 0,4 – 10 кВ распределительных сетей

31 января 2012 в 10:00

11822

Особенности заземления кабельной трассы

Наружное покрытие СПЭ проводников выполнено из полупроводящего материала. Это необходимо для поиска повреждения оболочки. Однако этот факт создает некоторые сложности при заземлении.

Если к земле подключаются оба конца кабеля, то при протекании по нему тока на внешней оболочке наводится ЭДС. В результате возникает ток, циркулирующий между землей и полупроводящей оболочкой. Это приводит к лишним и нежелательным потерям активной энергии. Проблема решается разделением линии на 3 участка и транспозицией отрезков полупроводящей оболочки. Для этого выпускаются специальные транспозиционные муфты, которые позволяют выполнить отвод от оболочки отдельным высоковольтным проводом.

Транспозиционная муфта 110 кв

Практикуют и другой способ заземления экрана — подключение с одного конца. В таком случае на оставшемся свободным окончании кабеля наводится чрезмерно большое напряжение. Это требует подключения разрядников или ограничителей перенапряжения (ОПН). Их рекомендуется использовать на 6 кВ. Перед испытанием линии все ОПН придется отключать, что крайне неудобно на длинных трассах.

Разделка кабеля

На рынке представлено большое количество инструмента от разных производителей. Но специалисты отдают первенство специальным съёмникам. Съёмник — это специальное устройство для быстрого и лёгкого снятия изоляционных слоёв. При этом жилы силового кабеля не повреждаются.

К разделке силового кабеля нужно относиться очень ответственно и скрупулёзно (чтобы не было никаких деформаций жил), так как эта конструкция состоит из многих слоёв. Иначе он может начать сильно перегреваться. В данном процессе используются два съёмника. Каждый из них предназначен для своей задачи. Первый снимает наружную изоляцию. Второй применяется для очистки самой жилы. У каждого инструмента можно менять лезвия. Также есть возможность выбирать глубину прорези.

АПвВнг-LS(В) ПвВнг-LS(В)

Число и сечение жилы/экрана	Наружн. диаметр кабеля, мм	Расчетная масса кабеля, кг/км		Число и сечение жилы/экрана	Наружн. диаметр кабеля, мм	Расчетная масса кабеля, кг/км
1 х 50 / 16	29,0	754,19		1 х 50 / 16	29,0	1061,09
1×50/25	30,4	840,34		1 х 50 / 25	30,4	1147,24
1×70/16	30,5	929,63		1 х 70 / 16	30,5	1359,43
1×70/25	32,1	934,24		1 х 70 / 25	32,1	1364,04
1×95/16	32,2	958,30		1 х 95 / 16	32,2	1541,5
1×95/25	33,5	1044,45		1 х 95 / 25	33,5	1627,65
1×120/ 16	33,6	1062,87		1 х 120 / 16	33,6	1799,57
1×120/ 25	35,1	1149,02		1 х 120 / 25	35,1	1885,72
1×150/ 25	35,1	1269,79		1 х 150 / 25	35,1	2190,59
1×150/ 35	36,7	1368,30		1 х 150 / 35	36,7	2289,1
1×185/ 25	36,7	1405,81		1 х 185 / 25	36,7	2541,51
1×185/ 35	38,9	1504,32		1 х 185 / 35	38,9	2640,02
1×240/ 25	38,9	1612,21		1 х 240 / 25	38,9	3085,51
1×240/ 35	41,1	1710,72		1 х 240 / 35	41,1	3184,02
1×300/ 25	41,1	1829,87		1 х 300 / 25	41,1	3671,57
1×300/ 35	44,4	1928,38		1 х 300 / 35	44,4	3770,08
1 х 400 / 35	47,6	2279,19		1 х 400 / 35	47,6	4734,79
1 х 500 / 35	50,8	2650,80		1 х 500 / 35	50,8	5720,30
1 х 630 / 35	54,6	3086,44		1 х 630 / 35	54,6	6954,04
1 х 800 / 35	28,9	3643,51		1 х 800 / 35	28,9	8554,71
