Кабель для интернета: разновидности, устройство + на что смотреть при покупке провода для интернета

Что лучше подключить в квартиру для интернета

Когда провайдеры предлагают подключить домашний интернет, то часто речь заходит про кабель, который они используют. Обычно все сводится к тому, что это хороший кабель и работает лучше остальных. Разберем по факту, в чем разница для обычного абонента.

Чаще всего в многоквартирных домах подключают по двум технологиям: Fast Ethernet или GPON.

Fast Ethernet — подключение с помощью кабеля — 4-жильной витой пары, которая пропускает до 100 Мбит/с. Если нужна скорость больше, то подключают 8-жильную витую пару, которая пропускает до 1 Гбит/с.

GPON — подключение с помощью оптоволоконного кабеля, который пропускает до 1 Гбит/с.

Рассмотрим различия технологий по самым важным пунктам для пользователя:

• Необходимость подключать дополнительное оборудование;
• Свобода выбора Wi-Fi роутера;
• Разница в скорости соединения;
• Прочность кабелей.

Визуально кабели немного отличаются по толщине, но незначительно. Кабель для Fast Ethernet обычно светло-серого цвета, а GPON желтого.

Кабель от Fast Ethernet можно сразу подключить в устройство, а для оптоволокна нужно дополнительное оборудование

На первый взгляд, разницы нет: в квартиру в любом случае заводят кабель. Если это Fast Ethernet, то кабель подключается напрямую в компьютер или ноутбук, либо в Wi-Fi-роутер.

С GPON сложнее. Такой кабель нельзя сразу подключить в компьютер, ему требуется «преобразователь» — абонентский терминал. На выходе из терминала идет все та же витая пара, которая подключается в устройство абонента

Важно, что абонентский терминал предоставляет провайдер — вы не можете использовать какой-то другой, если оборудование компании вас не устроит. Терминал это еще один элемент в сети, который может давать сбой а, значит, повышает риск проблем с соединением

Свобода выбора Wi-Fi роутера

С Fast Ethernet вы можете выбрать любую модель роутера, независимо от бренда, цены и технических характеристик.

При подключении GPON провайдер может дать абонентский терминал с встроенной функцией Wi-Fi. То есть вы по умолчанию устанавливаете ту модель, которую дает провайдер. Либо придется подключать дополнительный роутер, для которого нужно выделить место и розетку.

Разница в скорости соединения

И витая пара, и оптоволокно передают скорость до 1 Гбит/с

Обычному пользователю интернета достаточно 100 Мбит/с: на соцсети, просмотр видео и новостей, поэтому подключать GPON нет смысла. Если абоненту нужна скорость больше 100 Мбит/с, то используют 8-жильную витую пару — такая технология называется Gigabit Ethernet.

GPON позволяет передавать скорость до 1 Гбит/с на расстоянии 5-6 км. Одного кабеля для скорости более до 1 Гбит/с недостаточно: нужно, чтобы Wi-Fi роутер и ваши устройства пропускали такую скорость.

Какой кабель прочнее

Кабель для Fast Ethernet пара прочнее, чем оптоволокно

Прочность кабеля Fast Ethernet и GPON разная и это связано с их «начинкой». Внутри кабеля Fast Ethernet медные провода, которые можно сгибать и укладывать в плинтус. Даже если вы случайно придавите кабель ножкой дивана или дверью, интернет по-прежнему может работать. У кабеля Fast Ethernet можно удалить поврежденный отрезок и соединить кабель без потери скорости.

Внутри кабеля GPON стеклянные волокна, которые нельзя сгибать под углом 90% — это сразу приведет к потере связи. Если вы случайно повредили такой кабель в одном месте, то для восстановления придется прокладывать новый по всей квартире. Удлинить или укоротить оптоволокно тоже не получится — обычно провайдеры предлагают сразу менять кабель.

Если кратко:

1. Витую пару можно сразу подключить в компьютер, ноутбук, Wi-Fi роутер. Для оптоволокна нужно обязательно ставить абонентский терминал, который питается от сети.

2. С витой парой вы можете выбрать любую модель роутера. При подключении оптоволокна придется использовать Wi-Fi, который встроен в абонентский терминал, либо устанавливать свой роутер и тогда будет две приставки.

3. Оптоволокно подходит для подключения частных домов, когда от главного оборудования до абонента нужно провести несколько километров кабеля. Витая пара не способна проводить скорость на расстояние более 100 метров, а оптоволокно идеально справляется с этим.

4. И витая пара, и оптоволокно способны проводить скорость более 100 Мбит/с. Но оптоволокно легче повредить, а при восстановлении нужно менять кабель по всей квартире. Витая пара прочнее в быту и даже если кабель поврежден, можно восстановить отдельный сегмент без полной замены.

голоса

Рейтинг статьи

Совместимость

Кабели категорий 6 и 7 обратно совместимы. Однако они не дадут вам рекламируемых скоростей, если вы используете интернет-провайдера (или маршрутизатор) с более низкой скоростью соединения. Проще говоря, если максимальная скорость интернета роутера составляет 100 Мбит/с, Ethernet-кабель Cat 6 не сможет обеспечить скорость до 1000 Мбит/с.

Это, вероятно, даст вам более низкий пинг и производительность без задержек для интенсивных онлайн-игр, а также уменьшит помехи, возникающие в результате пропадания сигнала.

При покупке кабелей убедитесь, что они совместимы с перечисленными устройствами. Вы также должны быть уверены, что они не мешают вашей скорости, но и не переусердствуйте. Например, покупка Ethernet-кабеля Cat 7 для старого ноутбука не является разумной инвестицией.

1. Ethernet-кабель Vandesail CAT7 Кабель оснащен омедненными разъемами RJ-45, обеспечивающими стабильное соединение без помех. Плоская форма означает, что его можно легко вставить в узкие места, такие как углы и под ковры. Будучи одним из лучших кабелей Ethernet, он подходит для PS4, ПК, ноутбуков, маршрутизаторов и большинства других устройств. Он идеально подходит для высокоскоростных онлайн-игр или потоковой передачи 4K с медиасерверов.
2. Медиа-мост CAT5e Ethernet-кабель Это универсальный кабель. С разъемом Rj45, который позволяет использовать его в большинстве стандартных портов. Он обеспечивает скорость до 10 Гбит/с и полосу пропускания 550 МГц. Это кабель, которому вы можете доверять для потоковой передачи HD-видео в Интернете. Он удовлетворит большинство ежедневных потребностей в Интернете дома и в офисе.
3. Ethernet-кабель Xinca CAT6 Кабель имеет плоскую ультратонкую конструкцию толщиной 0,15 см, благодаря чему его можно спрятать под линолеумом и за мебелью. Разъем RJ45 обеспечивает универсальные возможности подключения, что делает его одним из самых доступных и лучших кабелей Ethernet для игр на PS4. Кабель гарантирует скорость 1 Гбит/с на частоте 250 МГц. Благодаря своему дизайну и отличным характеристикам он удовлетворит ваши эксплуатационные и эстетические требования. XINCA CAT6 изготовлен из 100% чистой меди.
4. Ethernet-кабель TNP CAT7 Он обладает всеми стандартными характеристиками кабеля Ethernet категории 7. Но это не самое большое его преимущество. Его гибкий дизайн и прочность отличают его от конкурентов. Кабель обеспечивает скорость соединения до 10 Гбит/с при полосе пропускания 600 МГц. Он разработан известным брендом, который обещает бесперебойную передачу сигнала и обратную совместимость с CAT6, CAT5e и CAT5e.
5. Ethernet-кабель 160021 CAT6 Это доступный вариант для тех, кто ищет кабель Ethernet со скоростью до 10 Гбит/с, и считается лучшим для тех, кто хочет подключить несколько устройств одновременно. Благодаря этому вы можете настроить офисный сервер, устройства PoE, VoIP-телефоны, принтеры и ПК. Практичная конструкция без вилки позволяет легко отсоединять.

Вам будет полезно знать — мультиплексор (устройство для передачи различных потоков информации с высокой скоростью).

Оценивать

Преимущества оптоволокна

Оптоволоконный кабель — это специальный провод, сделанный из стекла и пластмассы. Благодаря ему осуществляется передача луча с помощью его отражения. Есть одномодовые и многомодовые кабельные волокна. В первом случае распространение луча происходит в одном экземпляре, а во втором случае — во множественном, когда каждый луч (мод) вводят в кабель под определенным углом. Впервые передача данных с помощью такой технологии была осуществлена в 1950-х годах.

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки. Среди особенностей такого типа проводов можно выделить следующие, которые являются и преимуществами технологии:

• Оптоволоконные линии не подвергаются влиянию электромагнитных волн и полей, а значит, в любых условиях можно в полной мере почувствовать хорошее качество связи и ее надежность;
• Скорость передачи данных по оптоволокну — высокоскоростная. Это дает возможность обмениваться информацией в разы быстрее, чем по любому виду железных проводов;
• Отсутствие электромагнитного излучения, дающее возможность увеличить безопасность такого типа передачи данных. Оптические провода нельзя взять на прослушку. Для этого нужно полностью разрушить его строение, что будет замечено низкой скоростью сигнала и помехами различного рода;
• За счет используемой технологии кабеля не нуждаются в большом количестве ретрансляционных точек, что уменьшает внутренние помехи при передаче двоичной информации.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over  на русском «кросс-овер», обозначается 568А).  Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае  как на фото.

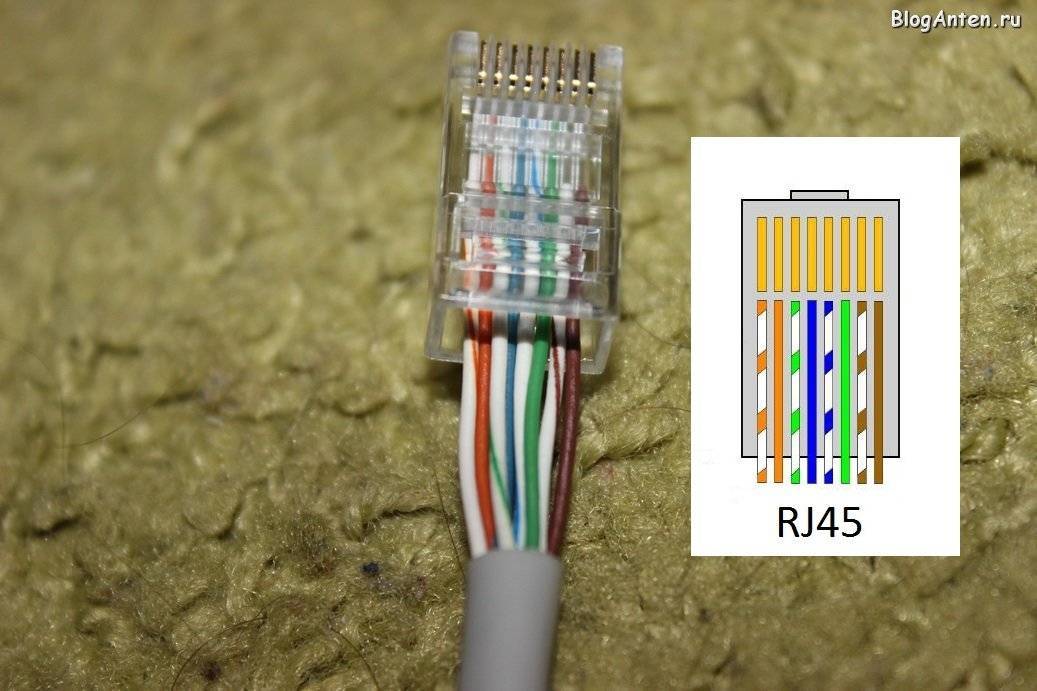

Схема расположения 8 проводов витой пары в коннекторе

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

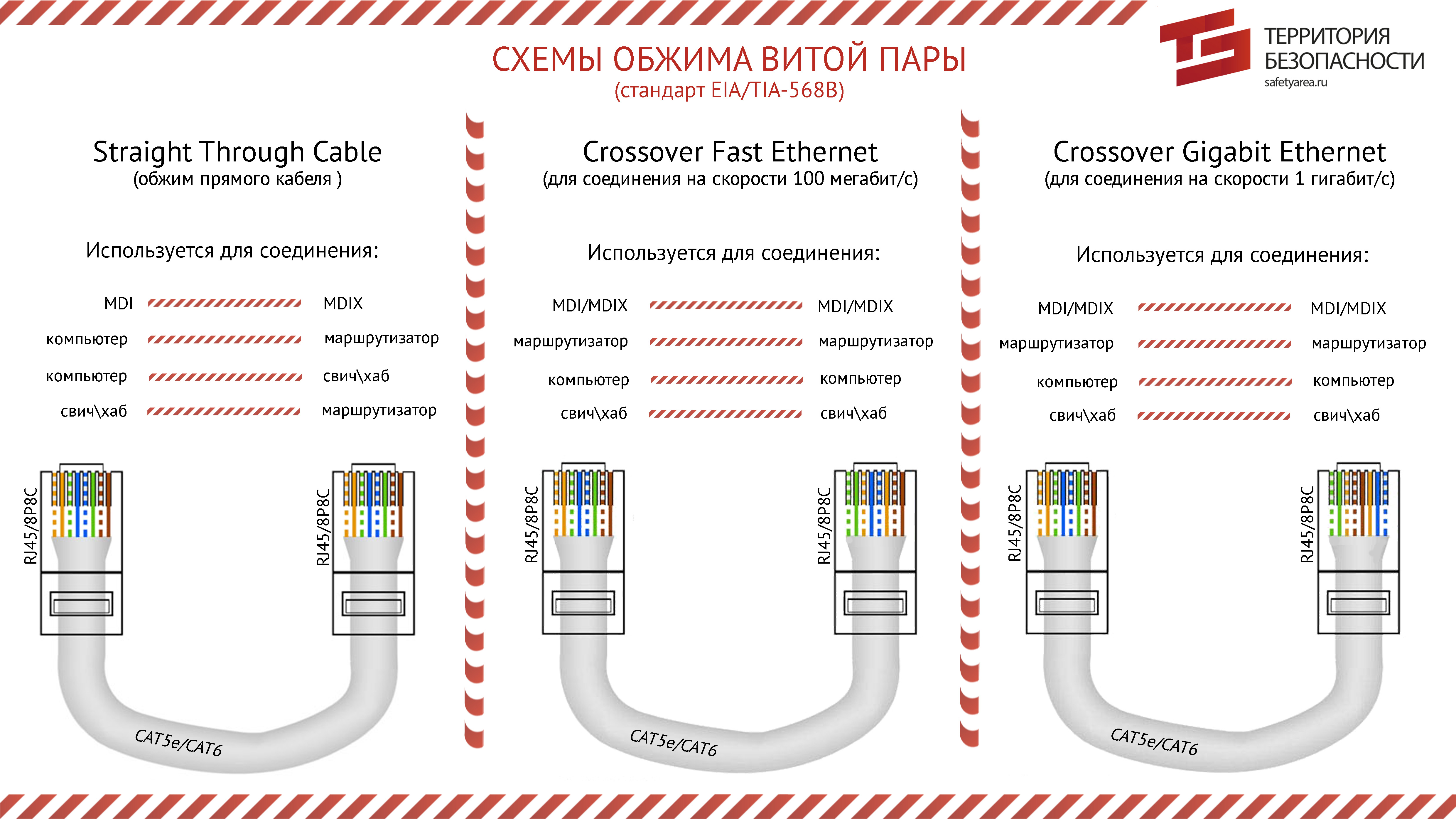

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Перекрестная схема расположения восьми проводов при обжимке витой пары

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая

Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта

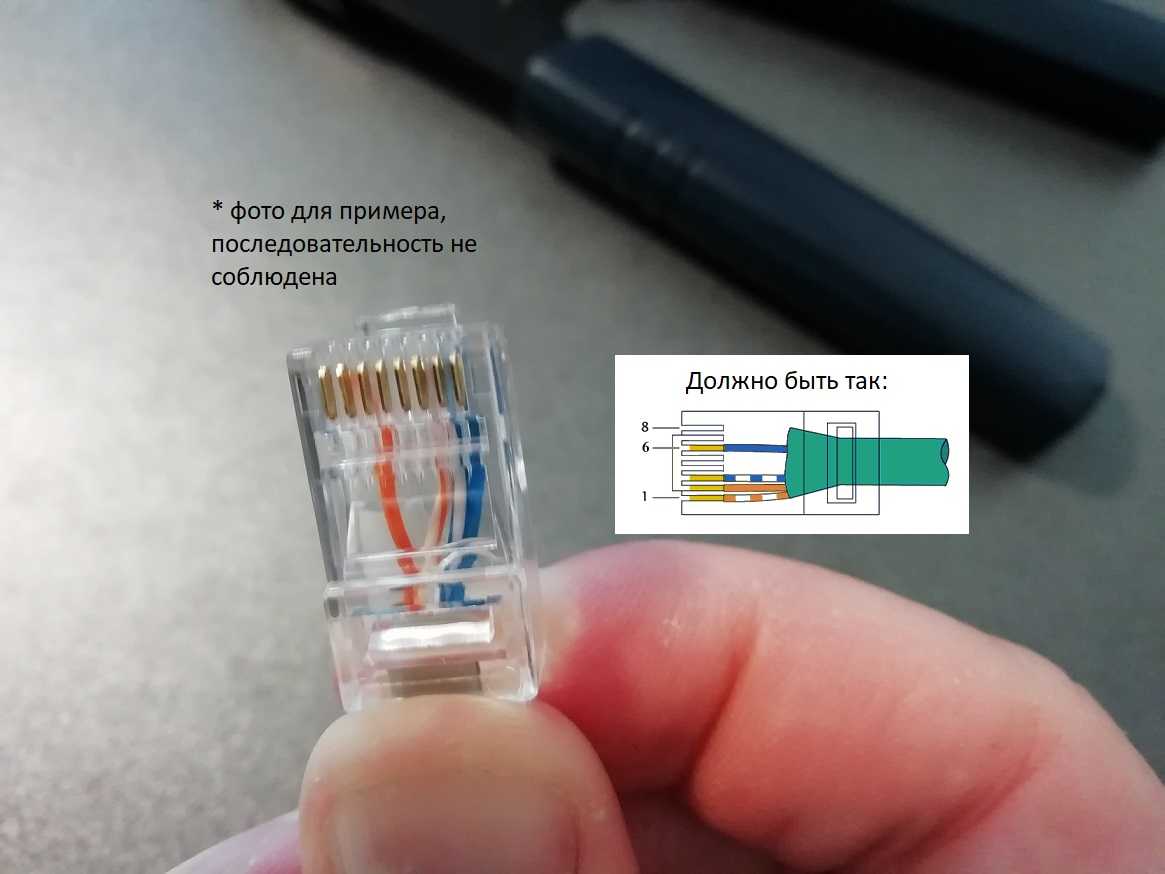

При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Способы определения качества кабеля витая пара

Чтобы определить, какой кабель витая пара лучше для интернета, специалисты советуют обращать внимание на наименование торговой марки. Из европейских производителей стоит отметить Reichle De-Massari (Швейцария), неплохой кабель у компании Mollex (США). Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик

Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик.

Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным. Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди

Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.

Состав кабеля витая пара

Такие изделия более доступны по стоимости, но обладают рядом недостатков, не характерных для чисто медных жил:

• такие жилы недостаточно надёжно фиксируются в разъёмах, образуя так называемый «плавающий» контакт;
• существует ограничение по длине участков биметаллической витой пары (до 25 метров при 100 метрах для классического медного кабеля);
• во время заделки витой пары в разъём возможны значительные колебания волнового сопротивления, что сказывается на стабильности передачи сигнала конечному устройству;
• при повреждении или возникновении необходимости перекладки кабеля рассчитывать на сохранение прежних характеристик не приходится;
• у кабелей со стальным сердечником максимальная скорость передачи информации будет лежать в пределах 10 Мб/сек, для жил с алюминиевым сердечником – до 100 Мб/сек.

Убедиться в том, что перед вами омеднённая жила, довольно просто. Достаточно ножом попытать соскоблить верхний слой. Если под медью покажется серебристый металл – можете не сомневаться, что это витая пара из биметаллических жил. Кстати, омеднённый кабель запаять обычным паяльником не получится. Тем не менее, большинство провайдеров интернет-услуг при прокладке кабеля от щитка до конечного пользователя использует именно этот, более дешёвый тип изделий.

Наконец, о качестве витой пары можно судить по такой характеристике, как толщина жил. Чем больше диаметр, тем качественнее кабель, у известных производителей он составляет от 0.51 мм. Толщина жилы в промежутке 0.4–0.5 мм говорит о некачественной продукции.

Чаще всего более тонкие жилы можно наблюдать на паре коричневого и синего цветов, поскольку для 100-мегабитных сетей они не используются.

И последний критерий проверки качества – наличие сертификата. Крупные производители сертифицируют свою продукцию, мелкие – нет, поскольку это накладно.

Проводка в вашем доме: внутренняя часть сетевого кабеля

Внутри каждого сетевого кабеля (класса CAT5e или выше) вы найдете восемь маленьких проводов – четыре витых пары.

Каждая пара имеет свой цвет, включая синий, оранжевый, зеленый и коричневый, причём один провод имеет сплошной цвет, а другой в основном белый с цветной полосой.

Важно помнить об этих цветах, поскольку каждый провод должен соответствовать разъёму в определенном порядке. Помимо этого, вы также найдете тонкую, но очень прочную верёвку, которая работает как опора, когда вам нужно протянуть кабель из одного места в другое

Она позволяет довольно сильно тянуть за сетевой кабель, не повреждая его. Только не тяните слишком сильно

Помимо этого, вы также найдете тонкую, но очень прочную верёвку, которая работает как опора, когда вам нужно протянуть кабель из одного места в другое. Она позволяет довольно сильно тянуть за сетевой кабель, не повреждая его. Только не тяните слишком сильно.

Кстати, при прокладке сетевого кабеля убедитесь, что вы оставляете некоторую слабину. Вы всегда можете обрезать его или свернуть, но сделать наоборот очень сложно.

Понимание схемы проводки

Вам нужно знать схему разводки, чтобы добавить порт (или разъём) на конец кабеля. Их две, включая Т-568A и Т-568B. Не задумывайте о значении этих чисел. Считайте их именами собственными.

Это популярные разъёмы или выводы для кабелей Ethernet категории 5e и выше (CAT6/a, CAT7, CAT8 и т.д.). Это два конкретных способа согласования цветов проводов с контактами клемм (разъём или порт).

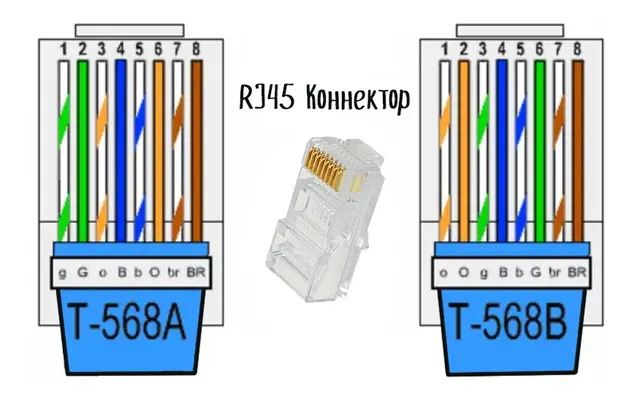

Т-568A против Т-568B

Любой из этих шаблонов будет работать до тех пор, пока вы используете один и тот же на обоих концах. В таком случае вы получаете стандартный кабель Straight-Through Ethernet.

Если вы используете T-568A на одном конце и T-568B на другом, вы получите кабель Crossover Ethernet. Этот кабель не будет работать как прямой, но он отлично подходит для прямого подключения двух устройств без роутера между ними.

Тем не менее, не рекомендуется путать два конца кабеля. Выберите один и идите с ним. Последовательно!

Стоит отметить, что обычно T-568B является предпочтительной схемой подключения, которую я использую для этого поста, а также в реальной жизни. Если вы покупаете готовый кабель, скорее всего, он также использует эту схему разводки.

Кстати, если вы используете неправильные шаблоны (даже если последовательно на обоих концах), кабель вообще не будет работать или будет работать на пониженной скорости (10 Мбит/с или 100 Мбит/с).

Дополнительно: как узнать, использует ли кабель T-568A или T-568B

Чтобы узнать, какой шаблон используется на кабеле, взгляните на его разъём. Во-первых, переверните его так, чтобы сторона с зажимом была далеко от вас. Теперь, если первая «булавка» имеет зеленую полоску, это Т-568А; если полоса оранжевая, то это Т-568B.

Теперь взгляните на другой конец. Если они одинаковые, то это прямой кабель. Если нет, то это кроссовер. (По умолчанию все сетевые кабели являются прямыми, вы должны указать, что хотите найти перекрестный кабель.)

Конечно, вы всегда можете отрезать кончик кабеля и снова его обжать. Однако, опять же, мы не делаем этого в этом посте.

Дополнительно: почему создавать собственные сетевые разъёмы – плохая идея

Как вы можете представить из приведенного выше шаблона, обжатие кабеля довольно сложно и подвержено ошибкам.

Это потому что:

1. Сначала вам нужно расположить все восемь маленьких проводов по определенному шаблону, как показано выше – удачи в этом!
2. Затем обрезать кончики проводов, чтобы они все были ровными – ещё раз удачи!
3. Затем вставить их все в крошечный обжимной штекер, не испортив шаблон – убедитесь, что вы задержали дыхание.
4. После этого вставьте саму вилку – с неплотно присоединенными проводами – в отверстие кримпера.
5. Наконец, обожмите всё это одной рукой, скрестив пальцы другой, в надежде, что порядок проводов не будет нарушен во время процесса.

Хорошо, это не так сложно, но вы поняли.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

• медные;
• омедненные.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

• Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
• Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

• OS1 – одномод с сердечником 9 мкм.
• OS2 – широкополосный одномод с сердечником 9 мкм.
• OM1 – многомод с сердечником 62,5 мкм.
• OM2 – многомод с сердечником 50 мкм.
• OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
• OM3 – высокоскоростной многомод с сердечником 50 мкм.
• OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

• одножильными;
• многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Экранирование

Существует несколько основных способов экранирования сетевых кабелей:

• FTP – защитное экранирование осуществляется фольгой.
• F2TP – двойной экран из фольги.
• S/FTP – каждый из проводников покрыт фольгой.
• STP – каждая из жил и весь кабель покрыты фольгой.
• U/STP – каждая из жил по отдельности покрыта фольгой.
• SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Медь или кабель частично омедненный

При выборе провода учитывается протяженность сети, количество подключаемых объектов. На небольших расстояниях разница в изделиях из меди либо омедненных незначительна. При проведении сетей протяженностью более 50 метров в омедненных проводах возникают сбои в передаче сигнала. Проводимость алюминиевого сплава и стали ниже меди.

Изделия из медных сплавов предназначены для построения масштабных локальных систем с расстоянием между объектами до 10-20 метров. Изделия не создают помех при переводе сигнала. Для соединения компьютера с тройниками, розетками, коммутационным оборудованием достаточно жил с комбинированным составом (омедненных).

На видео ниже наглядно показаны отличия медной FTP жилы витого кабеля и покрытого медью алюминиевого UTP.

3 мифа об оптоволокне в квартире

Среди интернет-пользователей не утихают споры о том, какой кабель лучше использовать для выхода во всемирную сеть: оптоволокно или витую пару. Сторонники применения оптоволоконного кабеля говорят о его надежности, скорости и стабильности. Так ли это на самом деле?

Существует два вида кабеля, с помощью которых провайдеры выполняют подключение интернета и телевидения: оптоволоконный кабель и витая пара. Абоненты Baza.net подключены именно с помощью витой пары.

Конструкция данного кабеля довольно проста. Она представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Такой кабель можно разместить в квартире, как вам удобно. Например, под плинтусом. А устранение повреждений витой пары не займет большого количества времени.

С волоконно-оптическим кабелем совсем другая ситуация. Внутри него находится много элементов: стеклянные волокна, пластиковые трубки, трос из стеклопластика. Его нельзя так же свободно сгибать, иначе кабель может переломиться и в результате сигнал пропадет. Чтобы устранить повреждение в оптоволокне, необходимо будет вызывать специалиста с дорогостоящим оборудованием.

Кроме того, ремонт и замена оптоволокна может «влететь в копеечку».

На конце каждого кабеля находится коннектор. У витой пары это пластиковый наконечник, похожий на тот, что вставляется в стационарный телефон

Важно отметить, что этот коннектор универсален и подойдет практически к любой сетевой плате. Вы можете вставить его в ноутбук, Wi-Fi-роутер или в игровую консоль. У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами.

Конечно, максимально возможная скорость передачи данных через оптоволокно выше, чем через витую пару. Но стоит отметить, что вы навряд ли почувствуете эту разницу в скорости. Дело в том, что каждое устройство, будь то W-Fi-роутер, домашний компьютер или ТВ-приставка, имеет свой сетевой адаптер. Если ваше устройство было выпущено несколько лет назад, то его максимальная пропускная способность составляет только 100 Мбит/c, в то время как в новых устройствах она по умолчанию позволяет разогнаться до 1 Гбит/с. В таком случае, даже если вы провели оптоволокно, но выходите в интернет со старой модели ноутбука, вы не сможете получите скорость выше, чем 100 Мбит/с.

Мы решили проверить, какая максимальная скорость необходима рядовому пользователю для комфортного времяпрепровождения в интернете.

В качестве теста мы просматривали видео на Youtube в максимально высоком качестве, запускали онлайн-игры, слушали музыку из сети и скачивали файлы с различных ресурсов. Несмотря на то, что в офисе скорость интернета достигает 1 Гбит/с, ни одна из этих задач не потребовала больше, чем 72 Мбит/с.

Если говорить откровенно, то использование оптоволокна в квартире не нужно никому. Да и пользователи сами не знают, зачем им нужна такая скорость.

Специалисты со всего заявляют, что оптоволоконная сеть останется невостребованной еще минимум десяток лет. В данный момент практически не существует интернет-ресурсов, для которых вам нужна скорость выше 70-100 Мбит/с. Даже если в будущем и появятся страницы, с которыми не справится витая пара, мы сможем в минимальные сроки заменить оборудование на более актуальное и будем предоставлять доступ через волоконно-оптический кабель.

На самом деле вы и так выходите в интернет через оптоволоконный кабель.

Как провайдер, мы проводим оптоволокно до каждого многоквартирного дома, а уже дальше выполняем подключение интернета в каждую отдельную квартиру посредством витой пары.

Проведя ряд исследований, мы пришли к выводу, что стабильность передачи данных с помощью обоих типов кабеля абсолютно идентична и никаким образом не зависит от их пропускной способности.

Так что же выбрать?

Вывод напрашивается сам. Витая пара дешевле и доступнее, чем оптоволоконный кабель, который не имеет преимуществ в использовании для обычного пользователя. Уважаемые друзья, тщательно выбирайте провайдера и всегда вспоминайте данную статью перед тем, как отдать предпочтение тому или иному способу подключения интернета.

Маркировка кабеля витая пара

Общепризнанной является следующая маркировка, указывающая на способ организации экранирования:

• UTP – дешёвый неэкранированный кабель (может встречаться обозначение U/UTP);
• FTP – кабель, у которого на все пары жил общий экран (F/UTP);
• S-FTP – общий двойной экран для всех пар с фольгированным алюминиевым сердечником и жилами из медной лужёной проволоки (SF/UTP);
• STP – наличие экрана у каждой пары (U/FTP);
• F/FTP – отдельные экраны для всех пар плюс общий экран из алюминиевой фольги;
• S/FTP – отдельные экраны для всех пар плюс общий из медной лужёной проволоки.

Виды экранирования кабеля в зависимости от маркировки

В общем случае экран – это защита кабеля от случайных и систематических наводок, искажающих сигнал, необходим для предотвращения потери информации. Разновидности экранирования говорят о разном уровне защиты данных. Они во многом определяют стоимость готового изделия.

Виды витой пары

Кроме маркировки, обозначающей наличие и способ организации экрана, существуют и другие обозначения, применяемые производителями для обозначения тех или иных технических особенностей своей продукции:

1. Количество жил: solid – одножильный кабель, patch – многожильный. Моножилы дёшевы в производстве, поэтому наиболее распространены. Многожильные изделия используются при сложной топологии сетей в местах множественных изгибов. Они же в основном используются при производстве патч-кордов (оконцованного джеками участка кабеля заданной длины для соединения устройств).
2. Диаметр жилы. Используемый диапазон – 0.40–0.64 мм. Кабельная продукция 5–6 категорий изготавливается из жил диаметром 51 мм и обозначается 24AWG (американский стандарт маркировки). Бюджетный, зачастую несертифицированный кабель изготавливают из проволоки 0.40–0.50 мм – для квартиры выбор такой витой пары будет вполне оправданным.
3. Количество пар. При построении сложных коммуникационных систем их число может достигать тысяч, но для компьютерных сетей стандарт 4 пары (принятая в США маркировка – 4х2х0.51). Использование всех восьми жил требуется для построения гигабитных сетей, для домашнего использования с пропускной способностью до 100 Мб/сек достаточно двух пар. И хотя такой кабель дешевле, обычно в любом случае приобретают восьмижильный вариант. Две пары используется для обустройства домофонов и систем сигнализации.

Внутреннее содержимое витой пары

Отдельно стоит рассказать о маркировке по типу оболочки:

• PVC – оболочка из поливинилхлорида, используется преимущественно для дешёвых кабелей;
• PP – полипропиленовая оболочка для кабелей, которые могут подвергаться воздействию высоких температур (до 140° С);
• PE – оболочка из плотного полиэтилена, используется для наружной прокладки кабелей;
• FR – кабель огнестойкой категории (способность работы при пожаре определённое время, от 30 до 180 минут);
• LS – оболочка из материала, характеризующегося низким дымовыделением при возгорании;
• ZH – материал, при горении не выделяющий ядовитые галогеновые газы;
• В – кабель с бронированной оболочкой в виде обволакивающей стальной ленты.

Существуют также модификации кабеля со стальным тросом, которые используются для воздушной прокладки сетей между домами.

Влияние шума на скрученные провода

Шум приводит к неравномерной нагрузке и повреждению сигнала, тогда на стороне приемника будут различия. Если два провода скручены, кумулятивный эффект помех на обоих проводах одинаков, таким образом, каждый провод в течение половины времени находится ближе к источнику шума, а в другой половине – дальше, в следующем повороте верно обратное, таким образом, на стороне приемника не будет никакой разницы, поскольку нежелательные сигналы гасятся.

Важным условием для увеличения пропускная способность витой пары является ее калибровка. Датчик является мерой толщины проводника. Чем толще провод, тем сильнее сигнал на заданном расстоянии и тем лучше характеристики среды. Эффективная полоса пропускания витой пары зависит от нескольких факторов, включая размер проводника, длину цепи и расстояние между усилителями (повторителями).

Витая пара может использоваться для передачи аналогового или цифрового сигнала, а диапазон частот составляет от 100 Гц до 5 МГц. Самое распространенное применение — IS телефонной системы. Витая пара ограничена расстоянием. По мере увеличения ее между элементами сети затухание увеличивается, а пропускная способность витой пары на заданной частоте уменьшается.
