Твердотельное реле своими руками: инструкция по сборке и советы по подключению

Сферы применения

Твердотельное реле 12в

SSR не заменит полностью электромагнитный аналог, но во многих областях превосходит его в применении.

Сфера применения достаточно обширная. Его устанавливают в том оборудования, где нужно надежное и длительное использование системы.

• Для поддержания постоянной температуры в технологическом процессе.
• Регулятор мощности тока.
• При замене пyскателя реверсивного типа.
• Электрический двигатель.
• Датчик движения.
• Датчик освещения.
• Диммер (выключатель с регулировкой яркости лампы).
• Производственные станки.
• Регулятор температуры камеры.

Далеко не весь список использования.

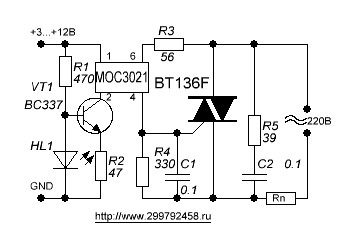

Твердотельное реле своими руками: рекомендации по подбору деталей и монтаж корпуса

• F1 — предохранитель на 100 мА.
• S1 — любой маломощный переключатель.
• C1 — конденсатор 0.063 мкФ 630 Вольт.
• C2 — 10–100 мкФ 25 Вольт.
• C3 — 2.7 нФ 50 Вольт.
• C4 — 0.047 мкФ 630 Вольт.
• R1 — 470 кОм 0.25 Ватт.
• R2 — 100 Ом 0.25 Ватт.
• R3 — 330 Ом 0.5 Ватт.
• R4 — 470 Ом 2 Ватта.
• R5 — 47 Ом 5 Ватт.
• R6 — 470 кОм 0.25 Ватт.
• R7 — варистор TVR12471, или подобный.
• R8 — нагрузка.
• D1 — любой диодный мост на напряжение не менее 600 Вольт, или собрать из четырёх отдельных диодов, например, 1N4007.
• D2 — стабилитрон на 6.2 Вольта.
• D3 — диод 1N4007.
• T1 — симистор ВТ138-800.
• LED1 — любой сигнальный светодиод.

Учитывая конструкционную особенность прибора (монолит), схема собирается не на текстолитовой плате, как это принято, а навесным монтажом.

Вот такой выглядит самодельная конструкция твердотельного реле. Сделать нечто подобное несложно. Нужны лишь базовые навыки электронщика и электрика. Материальные затраты небольшие

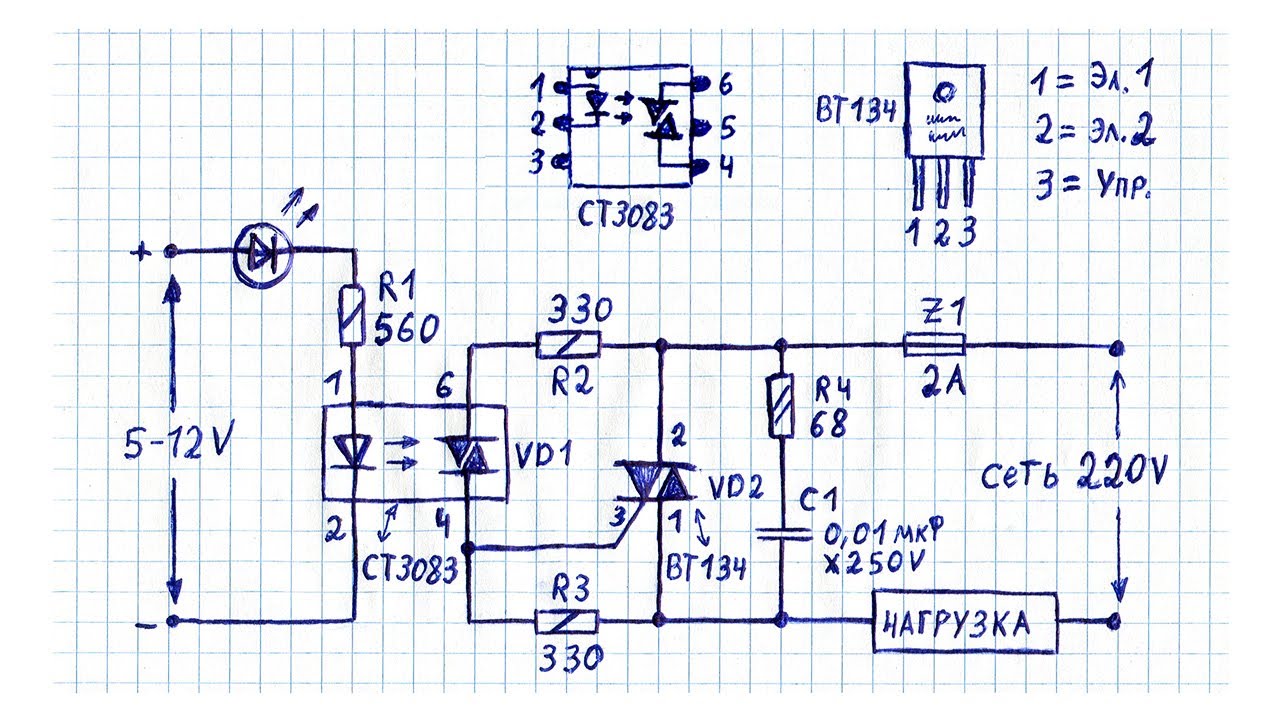

Схемотехнических решений в этом направлении можно отыскать множество. Конкретный вариант зависит от требуемой коммутируемой мощности и прочих параметров.

Перечень элементов простой схемы для практического освоения и построения твердотельного реле своими руками следующий:

1. Оптопара типа МОС3083.
2. Симистор типа ВТ139-800.
3. Транзистор серии КТ209.
4. Резисторы, стабилитрон, светодиод.

Благодаря использованию оптопары МОС3083 в схеме формирования сигнала управления величина входного напряжения может изменяться от 5 до 24 вольт.

А за счёт цепочки, состоящей из стабилитрона и ограничительного резистора, снижен до минимально возможного ток, проходящий через контрольный светодиод. Такое решение обеспечивает долгий срок службы контрольного светодиода.

Проверка работоспособности твердотельного реле с помощью измерительного прибора. Если на вход устройства подано управляющее напряжение, переход симистора должен быть открыт

Режим измерений тестера нужно выставить на «мОм» и подать питание (5-24В) на схему генерации напряжения управления. Если всё работает правильно, тестер должен показать разницу сопротивлений от «мОм» до «кОм».

Под основание корпуса будущего твердотельного реле потребуется пластина из алюминия толщиной 3-5 мм. Размеры пластины некритичны, но должны соответствовать условиям эффективного отвода тепла от симистора при нагреве этого электронного элемента.

Читать далее: Остекление балкона своими руками пошаговая инструкция

Каркас под заливку корпуса будущего прибора. Делается из картонной полосы или других подходящих материалов. На алюминиевой подложке закрепляется универсальным клеем

На следующем этапе подготовленная пластина оснащается «опалубкой» — по периметру приклеивается бордюр из плотного картона или пластика. Должен получиться своеобразный короб, который в дальнейшем будет залит эпоксидной смолой.

Внутрь созданного короба помещается собранная «навесом» электронная схема твердотельного реле. На поверхность алюминиевой пластины укладывается только симистор.

Закрепление симистора на алюминиевой подложке. Главное условие – этот электронный компонент необходимо плотно прижать к металлическому основанию. Только так обеспечивается качественный теплоотвод и надёжность работы

Никакие другие детали и проводники схемы не должны касаться алюминиевой подложки. Симистор прикладывается к алюминию той частью корпуса, которая рассчитана под установку на радиатор.

Следует использовать теплопроводящую пасту на площади соприкосновения корпуса симистора и алюминиевой подложки. Некоторые марки симисторов с неизолированным анодом обязательно требуется ставить через слюдяную прокладку.

Вариант крепления симистора к подложке при помощи клёпки. С обратной стороны клёпка расплющивается заподлицо с поверхностью подложки

Симистор нужно плотно прижать к основанию каким-то грузом и залить по периметру эпоксидным клеем либо закрепить каким-то образом без нарушения глади обратной стороны подложки (например, заклёпкой).

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Виды твердотельных реле

По нагрузке

Конкретный тип прибора определяется разновидностью используемой нагрузки. По этому параметру реле делятся на однофазные и трёхфазные:

• Однофазные работают с током от 10 до 120 А, либо от 100 до 500 А. Регулирование фазы происходит за счёт аналогового сигнала и элемента сопротивления.
• Трёхфазные приборы осуществляют соединение на всех трёх участках сразу. Их рабочий диапазон также составляет от 10 до 120 А. Существуют отдельные вариации приборов, работающих по принципу реверса и осуществляющих бесконтактную коммутацию.

По конструкции

По разновидности конструкции твердотельные реле могут быть:

• Стандартные. Закрепляются на переходные планки;
• Предназначенные для установки на металлический профиль (DIN-рейки).

По типу управления

По типу управления и характеристикам используемого напряжения приборы делятся на:

Устройства постоянного тока. Работают под действием стабильного электричества. Параметры мощности – от 3 до 32 Вт. Для данного типа характерны большие удельные показатели, наличие светодиодных индикаторов, высокий параметр надёжности. Практически для всех наименований приборов оптимальной рабочей температурой являются цифры от -30 до +70°C.

Устройства с мануальным управлением. В них вы можете сами выбрать оптимальный тип действия. Подобная функция реализована за счёт использования переменных резисторов.

По методу коммутации

Исходя из метода коммутации, приборы подразделяются на:

Осуществляющие переход через 0. Способны регулировать нагрузки емкостные, редуктивные, а также низкие индукции. При подаче сигнала управления, напряжение на выходе возникает в момент достижения напряжением линейным нулевой отметки.

Вследствие чего наблюдается снижение стартового показателя тока, устраняются сторонние помехи и повышается длительность использования коммутируемых параметров. Этот подвид реле не способен осуществлять коммутацию высоких индукций, для условных трансформаторов, работающих в режиме ХХ, он недопустим к применению.

С моментальной (случайной) активацией. Эти устройства идут в ход, если нам требуется очень быстрое включение. Напряжение на выходе появляется вместе с пуском сигнала управления. Задержка активации, как правило, составляет не больше 1 мс. Большой минус таких приборов – импульсные погрешности, а также изначальные броски тока, наблюдаемые при изменении параметров.

Конструкция

Устройство твердотельного реле — это электронная плата, состоящая из силового ключа, элемента развязки и узла управления. В качестве силовых элементов могут быть использованы:

• для цепей постоянного тока: транзисторы, полевые транзисторы, составные транзисторы MOSFET или модули IGBT.
• для управления цепями с переменным напряжением устанавливают симисторные ключи или тиристорные сборки.

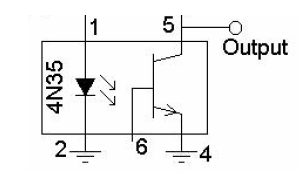

В качестве элемента развязки устанавливают оптроны — это устройство состоит из светоизлучающего элемента и фото приемника, разделенных прозрачным диэлектриком. Узел управления представляет собой схему стабилизации напряжения и тока для светоизлучающего элемента в оптроне.

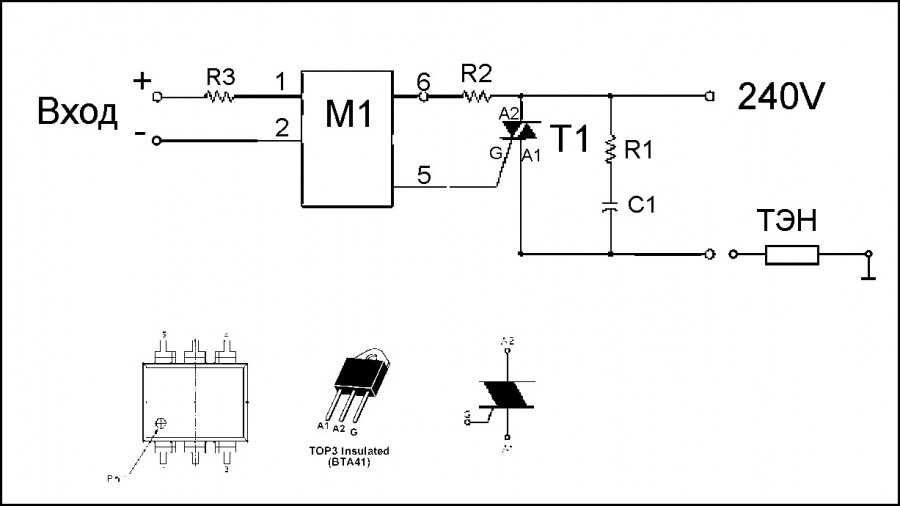

Как видно из схемы, входы управления под номерами 3 и 4, а выход — клеммы 1 и 2. В данной схеме входной сигнал может быть от 70 вольт до 280 переменного напряжения, а напряжение на нагрузке может достигать 480 вольт. Не имеет значения, на каком контакте расположен потребитель, до или после реле.

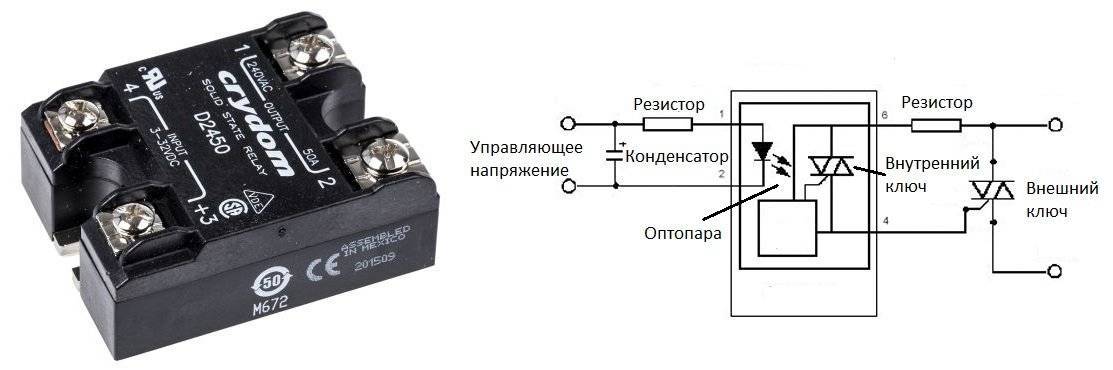

Условное обозначение твердотельного реле на схеме может выглядеть так (для увеличения нажмите на картинку):

Что касается схемы подключения, в ней аппарат установлен после нагрузки, соединяя его с землей. При таком подключении в случае короткого замыкания на землю, реле исключается из цепочки протекания тока.

Напоследок рекомендуем просмотреть видео, на которых наглядно демонстрируется, как работает твердотельное реле и из чего оно состоит:

Вот мы и рассмотрели назначение, область применения и конструкцию твердотельного реле. Надеемся, предоставленная информация была полезной и понятной!

Наверняка вы не знаете:

• Для чего нужна релейная защита
• Как работает магнитный пускатель
• Системы дистанционного управления освещением

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Дополнительный блок предохранителей

На прошлой неделе я пытался сделать дополнительный блок предохранителей в машину. Но не смог, так как использовал провода Mystery, которые очень плохо лудятся.

Поэтому было решено приобрести новые материалы и провод из нормальной меди.

Далее небольшое описание и вопрос участникам сообщества.

Устроил очередной набег на Леруа, в отдел электрики. Там мне приглянулся провод ПВ3 (ПуГВ) с сечением 4 квадрата. Думал, думал и решил его взять.

Также прикупил коммутационную коробку, в которой будет герметично располагаться блок предохранителей. На самом деле, короб не обязателен, он скорее для успокоения души — уж очень боюсь, что может закоротить.

Так как провод достаточно толстый, качественно зажать клеммы на нем не удалось, поэтому посадил их на пайку. Также сделал четыре соединительных провода. Ну и, для полноты картины, надел на всё кембрики.

После того, когда уже все собрал, всплыли несколько проблем: 1. Каждый провод нужно дополнительно защитить предохранителем, рядом с АКБ 2. Провода нужно как-то соединить воедино и затолкать в клемму минуса

Как сделать ТТР своими руками?

Учитывая конструкционную особенность прибора (монолит), схема собирается не на текстолитовой плате, как это принято, а навесным монтажом.

Схемотехнических решений в этом направлении можно отыскать множество. Конкретный вариант зависит от требуемой коммутируемой мощности и прочих параметров.

Электронные компоненты для сборки схемы

Перечень элементов простой схемы для практического освоения и построения твердотельного реле своими руками следующий:

1. Оптопара типа МОС3083.
2. Симистор типа ВТ139-800.
3. Транзистор серии КТ209.
4. Резисторы, стабилитрон, светодиод.

Все указанные электронные компоненты спаиваются навесным монтажом согласно следующей схеме:

Благодаря использованию оптопары МОС3083 в схеме формирования сигнала управления величина входного напряжения может изменяться от 5 до 24 вольт.

А за счёт цепочки, состоящей из стабилитрона и ограничительного резистора, снижен до минимально возможного ток, проходящий через контрольный светодиод. Такое решение обеспечивает долгий срок службы контрольного светодиода.

Проверка собранной схемы на работоспособность

Собранную схему нужно проверить на работоспособность. Подключать при этом напряжение нагрузки 220 вольт в цепь коммутации через симистор необязательно. Достаточно подключить параллельно линии коммутации симистора измерительный прибор – тестер.

Режим измерений тестера нужно выставить на «мОм» и подать питание (5-24В) на схему генерации напряжения управления. Если всё работает правильно, тестер должен показать разницу сопротивлений от «мОм» до «кОм».

Устройство монолитного корпуса

Под основание корпуса будущего твердотельного реле потребуется пластина из алюминия толщиной 3-5 мм. Размеры пластины некритичны, но должны соответствовать условиям эффективного отвода тепла от симистора при нагреве этого электронного элемента.

Поверхность алюминиевой пластины должна быть ровной. Дополнительно необходимо обработать обе стороны – зачистить мелкой шкуркой, отполировать.

На следующем этапе подготовленная пластина оснащается «опалубкой» – по периметру приклеивается бордюр из плотного картона или пластика. Должен получиться своеобразный короб, который в дальнейшем будет залит эпоксидной смолой.

Внутрь созданного короба помещается собранная «навесом» электронная схема твердотельного реле. На поверхность алюминиевой пластины укладывается только симистор.

Никакие другие детали и проводники схемы не должны касаться алюминиевой подложки. Симистор прикладывается к алюминию той частью корпуса, которая рассчитана под установку на радиатор.

Следует использовать теплопроводящую пасту на площади соприкосновения корпуса симистора и алюминиевой подложки. Некоторые марки симисторов с неизолированным анодом обязательно требуется ставить через слюдяную прокладку.

Симистор нужно плотно прижать к основанию каким-то грузом и залить по периметру эпоксидным клеем либо закрепить каким-то образом без нарушения глади обратной стороны подложки (например, заклёпкой).

Приготовление компаунда и заливка корпуса

Под изготовление твёрдого тела электронного устройства потребуется изготовить компаундную смесь. Состав смеси компаунда делается на основе двух компонентов:

1. Эпоксидная смола без отвердителя.
2. Порошок алебастра.

Благодаря добавлению алебастра мастер решает сразу две задачи – получает исчерпывающий объём заливного компаунда при номинальном расходе эпоксидной смолы и создаёт заливку оптимальной консистенции.

Смесь нужно тщательно перемешать, после чего можно добавить отвердитель и вновь тщательно перемешать. Далее аккуратно заливают «навесной» монтаж внутри картонного короба созданным компаундом.

Заливку делают до верхнего уровня, оставив на поверхности лишь часть головки контрольного светодиода. Первоначально поверхность компаунда может выглядеть не совсем гладкой, но спустя некоторое время картинка изменится. Останется только дождаться полного застывания литья.

По сути, применить можно любые подходящие для литья растворы. Главный критерий – состав заливки не должен быть электропроводящим, плюс должна формироваться хорошая степень жёсткости литья после застывания. Литой корпус твердотельного реле является своего рода защитой электронной схемы от случайных физических повреждений.

Принцип работы твердотельного реле

Рис. №3. Схема работы с использованием твердотельного реле. В положении выключено, когда на входе наблюдается 0 В, твердотельное реле не дает пройти току через нагрузку. В положение включено, на входе есть напряжение, ток идет через нагрузку.

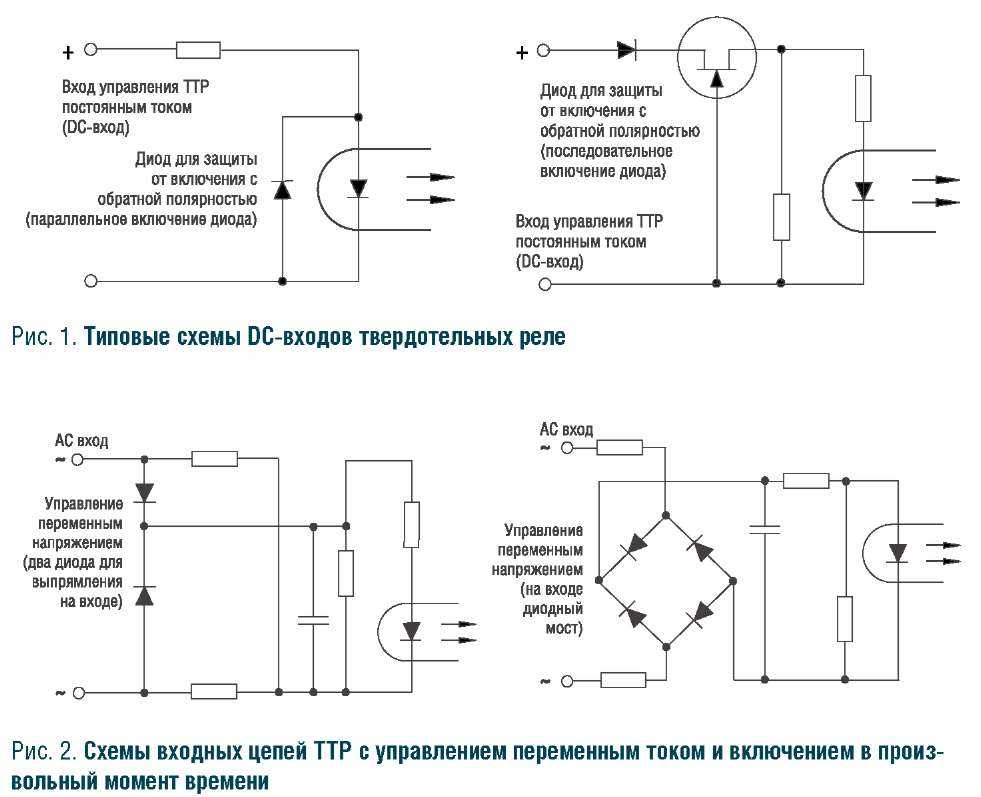

Основные элементы регулируемой входной цепи переменного напряжения.

1. Регулятор тока служит для поддержки неизменного значения тока.
2. Двухполупериодный мост и конденсаторы на входе в устройство служат для преобразования сигнала переменного тока в постоянный.
3. Встроенный оптрон оптической развязки, на него подается питающее напряжение и через него протекает входной ток.
4. Тригерная цепь служит для управления эмиссией света встроенного оптрона, в случае прекращения подачи входного сигнала ток прекратит свое протекание через выход.
5. Резисторы, расположенные в схеме последовательно.

В твердотельных реле используется два распространенных типа оптических развязок – семистор и транзистор.

Симистор обладает следующими преимуществами: включение в состав развязки тригерной цепи и ее защищенность от помех. К недостаткам следует отнести дороговизну и необходимость больших величин тока на входе в устройство, необходимого для переключения выхода.

Рис. №4.  Схема реле с семистором.

Тиристор  — не нуждается в наличии большого значения тока для переключения выхода. Недостаток – нахождение триггерной цепи вне развязки, а значит большее число элементов и слабая защита от помех.

Рис. №5. Схема реле с тиристором.

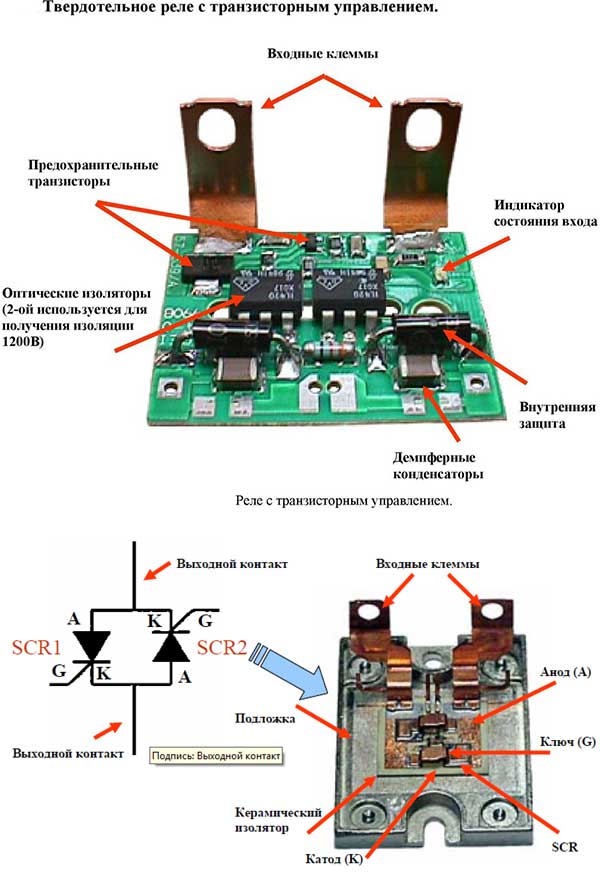

Рис. №6. Внешний вид и расположение элементов в конструкции твердотельного реле с транзисторным управлением.

Принцип работы твердотельного реле типа SCR полупериодного управления

При прохождении тока через реле исключительно в одном направлении величина мощности снижается почти на 50%. Для предотвращения этого явления используют  два параллельно подключенных  SCR, расположенные на выходе (катод соединяется анодом другого).

Рис. №7. Схема принципа работы полупериодного управления SCR

Типы коммутирования твердотельных реле

1. Управление коммутационными действиями при переходе тока через ноль.

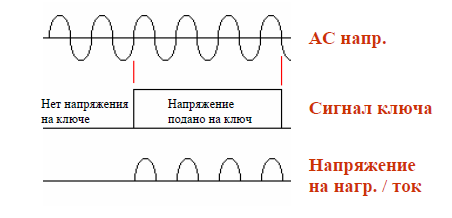

Рис. №8. Коммутация реле при переходе тока через ноль.

Используется для резистивной нагрузки в системах управления и контролирования нагревательных устройств. Использование в слабоиндуктивных и емкостных нагрузках.

1. Фазовое управление твердотельным реле

Рис.№9. Схема фазного управления.

Основные показатели для выбора твердотельных реле

• Ток: нагрузки, пусковой, номинальный.
• Тип нагрузки: индуктивность, емкость или резистивная нагрузка.
• Тип напряжения цепи: переменное или постоянное.
• Тип сигнала управления.

Рекомендации по подбору реле и эксплуатационные нюансы

Токовая нагрузка и ее характер служат главным фактором, определяющим выбор. Реле выбирается с запасом по току, в который входит учет пускового тока (он должен выдержать 10-кратное превышение тока и перегруз на 10 мс). При работе с обогревателем номинальный ток превышает номинальный ток нагрузки не менее чем на 40%. При работе с электродвигателем запас по току рекомендован быть больше номинала не менее чем в 10 раз.

Ориентировочные примеры выбора реле при превышении тока

1. Нагрузка активной мощности, например, ТЭН – запас 30-40%.
2. Электродвигатель асинхронного типа, 10 кратный запас по току.
3. Освещение с лампами накаливания – 12 кратный запас.
4. Электромагнитные реле, катушки – от 4 до 10 кратного запаса.

Рис. №10. Примеры выбора реле при активной нагрузке по току.

Такой электронный компонент электрических цепей как твердотельное реле становиться обязательным интерфейсом в современных схемах и обеспечивает надежную электрическую изоляцию между всеми задействованными электроцепями.
