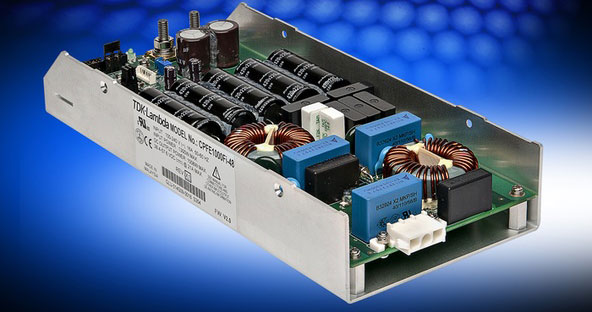

Что такое импульсный блок питания и где применяется

Практический ремонт

Наиболее часто в БП перегорает предохранитель с хлопком и запахом сгоревших деталей. При его замене происходит повторное его сгорание. В первую очередь визуально осматривается плата, и меняются все подозрительные конденсаторы. Если элементы выпрямительного блока исправны, выпаиваются силовые ключи. Устройство включается, предохранитель не сгорел, впаиваются новые транзисторы, и блок запускается заново. Все действия по запуску БП проводятся с включённой в разрыв питания лампочкой. Ярко горящая лампа сигнализирует о коротком замыкании. Если запуска нет, и лампочка горит, то меняется ШИМ контроллер.

Таким образом, выполняя пошаговый ремонт блока питания компьютера своими руками, можно отремонтировать практически любой БП. Научившись ремонтировать блоки питания персональных компьютеров, несложно будет восстанавливать их в ноутбуках. Устроен ноутбуковый адаптер питания практически так же, как и компьютерный. Отличия лишь в применении планарных радиоэлементов, для выпаивания которых потребуется паяльная станция.

Пошаговая инструкция

Процесс изготовления импульсного БП выглядит так:

• выполняют расчет изделия в онлайн-калькуляторе (публикуются на многих сайтах) или специальной программе. В зависимости от желаемых характеристик БП, ПО подберет параметры всех элементов: конденсаторов, транзисторов, дросселей и пр.;
• закупают все радиодетали;
• в пластине текстолита в соответствии со схемой и размерами элементов высверливают отверстия. Далеко не всегда удается добиться желаемых характеристик с первого раза, ввиду чего схему приходится дополнять компенсаторами и прочими элементами. Необходимо оставить для них место на плате;
• на схеме выбирают точки входа, помеченные символами «АС», припаивают предохранитель и далее один за другим все элементы согласно схеме;
• выполняют проверку.

Возможно, вам также будет интересно

Анатолий Коршунов Введение Импульсные стабилизаторы напряжения переменного тока позволяют не только поддерживать постоянную величину напряжения, но и исправлять отклонения от синусоидальной формы . Для этого необходим источник эталонного напряжения синусоидальной формы, частота и фаза которого совпадает с частотой и фазой стабилизируемого напряжения сети переменного тока. Возможны два способа построения генератора эталонного (опорного) напряжения. Один из

Анатолий Коршунов В статье рассмотрен контур регулирования тока статора синхронного двигателя с постоянными магнитами, получено условие устойчивости этого контура и исследована точность поддержания заданного тока с учетом ЭДС вращения, наводимой в обмотке статора. Введение В предыдущей статье автора был рассмотрен частотный пуск синхронного двигателя (СД) с возбуждением постоянными магнитами при синусоидальных токах статора с

В статье рассмотрены особенности оптронов для управления затвором транзисторов компании Avago Technologies, используемых для надежного управления и защиты карбид-кремниевых MOSFET, которые находят все более широкое применение на рынке силовых полупроводников.

Схема на транзисторе и стабилитроне

Подключение ключевого элемента к простейшему устройству на стабилитроне позволяет с минимальными затруднениями увеличить ток нагрузки. Применение полевого транзистора вместо биполярного позволяет уменьшить рассеиваемую мощность, снизить падение на полупроводниковых переходах, увеличивая таким образом КПД конструкции.

Какой выбрать стабилизатор напряжения, зависит от предъявляемых требований по значению тока нагрузки, коэффициенту стабилизации, габаритам конструкции.

Во многом это зависит от личных предпочтений. Компенсационные и параметрические устройства просты для понимания, легко собираются и настраиваются. Импульсные устройства более сложные технически. Хотя существует множество готовых интегральных микросхем импульсных стабилизаторов, отсутствие четкого понимания их работы может затруднить поиск неисправностей. Выбранная с некоторым запасом по току конструкция может простоять под нагрузкой неограниченное время.

Какие бывают виды и где применяются

Разделить импульсники можно по разным признакам. По выходному напряжению они делятся на:

• однополярные с одним уровнем напряжения;
• ондополярные с несколькими уровнями напряжения;
• двухполярные.

Эти типы можно комбинировать как угодно – принципиальных ограничений нет. Можно создать блок питания, например, с несколькими однополярными напряжениями (+5 В, +24 В) и с двуполярным (±12 В), или с двумя двуполярными выходами (±12 В, ±5 В). Все зависит от области применения.

Более интересной является информация о типе стабилизации. Здесь ИИП можно разделить на категории:

1. Нестабилизированные источники. У них выходное напряжение зависит от нагрузки. Могут быть применены для питания оконечных устройств аудиоаппаратуры (усилители и т.п.).
2. Стабилизированные источники. У таких устройств от нагрузки могут не зависеть напряжение, ток или и то, и другое. Источники со стабилизированным напряжением используются, например, в качестве БП для компьютеров и серверов, или для заряжания кислотно-свинцовых аккумуляторов. Стабилизированный ток подойдет для зарядных устройств для других типов АКБ.
3. Регулируемые источники. У них уровень выходного напряжения и тока можно выставлять в определенных пределах в зависимости от потребности. Такие устройства используются в качестве лабораторных источников питания.

Описать все области использования импульсников невозможно. Они применяются там, где надо получить большой ток от легкого и компактного источника.

Также можно разделить ИИП по схемотехнике:

• с импульсным трансформатором;
• с накопительной индуктивностью.

В схемотехнику можно углубляться и дальше и классифицировать БП по другим критериям, но это принципиального значения не имеет.

Алгоритм работы ИБП

Принцип действия ИБП прост: напряжение на входе выпрямляется и преобразуется в электронные высокочастотные импульсы. На выходе электроцепь формирует сигнал ООС, которым осуществляется регулировка импульсов.

Преимущества использования импульсного БП очевидны:

• небольшие размеры и вес;
• малое энергопотребление;
• простота в сборке;
• низкие энергопотери;
• высокий КПД;
• наличие защиты;
• низкая цена на комплектующие.

К минусам применения ИБП относят наличие электромагнитных помех ввиду их работы на импульсах высокой частоты.

В персональных стационарных компьютерах, как правило, применяют ИБП с силовым трансформатором. Для работы силовой прибор использует свойства и принципы электромагнитной индукции. Это дает возможность передавать ток без существенных потерь на большие расстояния.

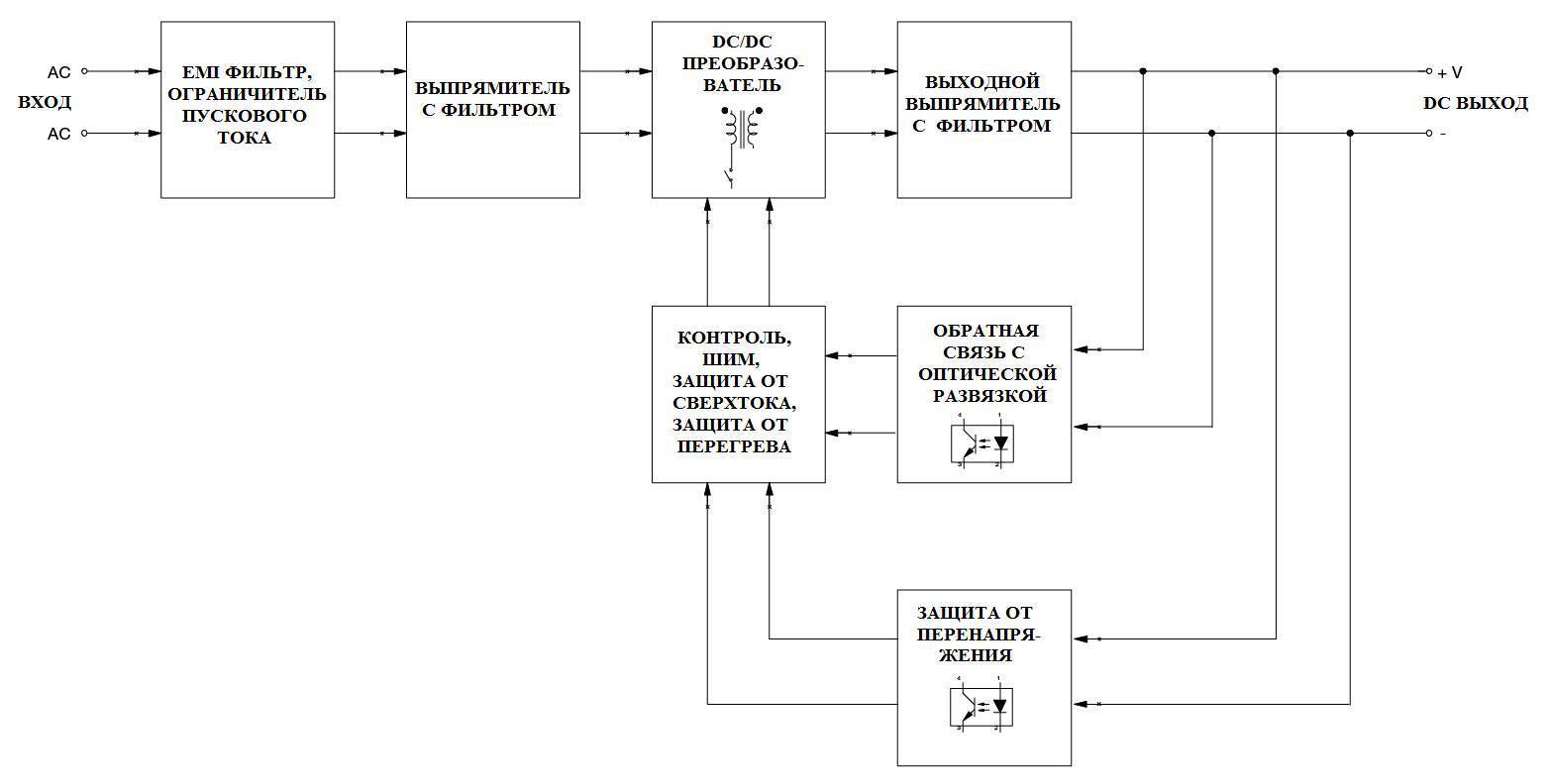

Схема ИБП

Рассмотрим, как устроен не самый сложный импульсный блок питания в наиболее распространённой конфигурации:

• помехоподавляющий фильтр;
• диодный выпрямитель;
• сглаживающий фильтр;
• ШИП;
• блок силовых ключевых транзисторов;
• высокочастотный трансформатор;
• выпрямители;
• групповые/индивидуальные фильтры.

В зону ответственности помехоподавляющего фильтра входит функция фильтрация помех, источником появления которых является сам блок питания. Дело в том, что использование мощных полупроводниковых компонентов часто приводит к формированию кратковременных импульсов, наблюдаемых в обширном диапазоне частот. Чтобы снизить их влияние на выходной сигнал, применяются цепочки специальных проходных конденсаторов, служащих фильтром для подобных импульсов.

Назначение диодного выпрямителя – преобразование переменного напряжения на входе блока в постоянное на выходе. Возникающие паразитные пульсации сглаживает установленный долее по схеме фильтр.

Если устройство импульсного блока включает преобразователь постоянного напряжения, цепочка из выпрямителя и фильтра будет лишней, поскольку входной сигнал будет сглаживаться на участке помехоподавляющего фильтра.

Широтно-импульсный преобразователь (его ещё называют модулятором) – наиболее сложная часть устройства. Он выполняет несколько функций:

• генерирует импульсы высокой частоты (от килогерца до сотен КГц);
• на основании параметров сигнала обратной связи корректирует характеристики импульсной последовательности на выходе;
• осуществляет защиту схемы от перегрузок.

С ШИМ импульсы подаются на ключевые транзисторы высокой мощности, чаще всего выполненные по мостовой/полумостовой схемам. Выводы ключевых транзисторов поступают на первичную обмотку трансформаторного блока. В качестве элементной базы используются транзисторы типа MOSFET или IGBT, отличающиеся от биполярных аналогов незначительным снижение напряжения на участке перехода, а также более высоким быстродействием. Это позволило снизить параметр рассеиваемой мощности при тех же габаритах.

Что касается принципа работы импульсного трансформатора, то он использует тот же способ преобразования, что и классические трансформаторные БП

Единственное, но важное отличие – он работает на гораздо более высоких частотах. Это и позволило при той же выходной мощности заметно уменьшить массу и размеры блока. С вторичной обмотки трансформатора (напоминаем, их может быть несколько) импульс поступает на выходные выпрямители

В отличие от аналога на входе блока, здесь диоды должны обеспечивать работу на высоких частотах. Лучше всего с такой работой справляются диоды Шоттки. Они устроены так, что обеспечивают малую ёмкость p-n перехода и, соответственно, небольшое падение напряжения при высоком показателе рабочей частоты

С вторичной обмотки трансформатора (напоминаем, их может быть несколько) импульс поступает на выходные выпрямители. В отличие от аналога на входе блока, здесь диоды должны обеспечивать работу на высоких частотах. Лучше всего с такой работой справляются диоды Шоттки. Они устроены так, что обеспечивают малую ёмкость p-n перехода и, соответственно, небольшое падение напряжения при высоком показателе рабочей частоты.

Последний элемент схемы, выходной фильтр, сглаживает пульсации поступающего на вход выпрямленного напряжения. Поскольку это высокочастотные импульсы, здесь отпадает необходимость в применении конденсаторов и катушек большой мощности.

Принцип работы импульсного блока питания

В основе работы инвертора лежит выпрямление первичного напряжения и дальнейшее его преобразование в последовательность импульсов высокой частоты. Этим он отличается от обычного трансформатора. Выходное напряжение блока служит для формирования сигнала отрицательной обратной связи, что позволяет регулировать параметры импульсов. Управляя шириной импульсов, легко организовать стабилизацию и регулировку выходных параметров, напряжения или тока. То есть это может быть как стабилизатор напряжения, так и стабилизатор тока.

Количество и полярность выходных значений может быть самым различным в зависимости от того, как работает импульсный блок питания.

Схема БП

В схему самой распространенной конфигурации импульсного преобразователя входят:

• сетевой помехоподавляющий фильтр;
• выпрямитель;
• сглаживающий фильтр;
• широтно-импульсный преобразователь;
• ключевые транзисторы;
• выходной высокочастотный трансформатор;
• выходные выпрямители;
• выходные индивидуальные и групповые фильтры.

Назначение помехоподавляющего фильтра состоит в задерживании помех от работы устройства в питающую сеть. Коммутация мощных полупроводниковых элементов может сопровождаться созданием кратковременных импульсов в широком спектре частот. Поэтому здесь необходимо в качестве проходных конденсаторов фильтрующих звеньев использовать разработанные специально для этой цели элементы.

Выпрямитель служит для преобразования входного переменного напряжения в постоянное, а установленный следом сглаживающий фильтр устраняет пульсации выпрямленного напряжения.

В том случае когда используется преобразователь постоянного напряжения, выпрямитель и фильтр становятся ненужными, и входной сигнал, пройдя цепи помехоподавляющего фильтра, подается непосредственно на широтно-импульсный преобразователь (модулятор), сокращенно ШИМ.

ШИМ является самой сложной частью схемы импульсного источника питания. В его задачу входят:

• генерация высокочастотных импульсов;
• контроль выходных параметров блока и коррекция импульсной последовательности в соответствии с сигналом обратной связи;
• контроль и защита от перегрузок.

Сигнал с ШИМ подается на управляющие выводы мощных ключевых транзисторов, включенных по мостовой или полумостовой схеме. Силовые выводы транзисторов нагружены на первичную обмотку выходного трансформатора высокой частоты. Вместо традиционных биполярных транзисторов используются IGBT- или MOSFET-транзисторы, которые отличаются малым падением напряжения на переходах и высоким быстродействием. Улучшенные параметры транзисторов способствуют уменьшению рассеиваемой мощности при одинаковых габаритах и технических параметрах конструкции.

Выходной импульсный трансформатор использует одинаковый с классическим принцип преобразования. Исключением является работа на повышенной частоте. Как следствие, высокочастотные трансформаторы при одинаковых передаваемых мощностях имеют меньшие габариты.

Напряжение со вторичной обмотки силового трансформатора (их может быть несколько) поступает на выходные выпрямители. В отличие от входного выпрямителя, диоды выпрямителя вторичной цепи должны иметь повышенную рабочую частоту. Наилучшим образом на данном участке схемы работают диоды Шоттки. Их преимущества перед обычными:

• высокая рабочая частота;
• сниженная емкость p-n перехода;
• малое падение напряжения.

Назначение выходного фильтра импульсного блока питания — снижение до необходимого минимума пульсаций выпрямленного выходного напряжения. Поскольку частота пульсаций намного выше, чем у сетевого напряжения, то нет необходимости в больших значениях емкости конденсаторов и индуктивности у катушек.

Работа инвертора в блоке питания

Инвертор является основным элементом импульсного блока. Его основная функция заключается в высокочастотной модуляции, которая может быть выполнена частотно-импульсным, фазоимпульсным и широтно-импульсным (ШИМ) способами.

В практической работе схема импульсного блока питания чаще всего использует последний вариант, отличающийся простым исполнением и постоянной коммуникационной частотой.

Работа этого контроллера выполняется по следующей схеме, приведенной на рисунке выше:

• С помощью генератора, задающего частоты, происходит формирование прямоугольных сигналов с частотой, соответствующей опорному значению. Эти сигналы служат базой для формирования U_п, имеющего пилообразную форму и поступающего на К_шим, то есть, на вход компаратора.
• Ко второму входу компаратора выполняется подводка сигнала U_ус, приходящего с регулирующего усилителя. В результате, сигнал, сформированный усилителем будет представлять собой пропорциональную разность опорного напряжения (U_п) и регулирующего сигнала от цепи обратной связи (U_рс).
• С помощью этого способа образуется замкнутая цепь, обеспечивающая управление напряжением на выходе, образуя тем самым своеобразный линейно-дискретный функциональный узел. На выходе происходит формирование импульсов, продолжительность которых зависит от разницы между опорным и управляющим сигналами. На основе данного узла возникает напряжение, позволяющее управлять ключевым транзистором инвертора.

Стабилизация выходного напряжения осуществляется путем контроля над его уровнем. Если оно изменяется, то соответственно происходит и пропорциональное изменение напряжения U_рс – регулирующего сигнала. За счет этого уменьшается или увеличивается продолжительность временного промежутка между импульсами. В результате мощность вторичной цепи изменяется и выходное напряжение стабилизируется. Гальваническая развязка, которой оборудуются все импульсные блоки питания, обеспечивает безопасность между питающей сетью и обратной связью и выполняется с помощью оптронов.

Плюсы и минусы импульсных блоков

По сравнению с аналоговыми преобразователями такой же мощности, импульсные блоки обладают несомненными преимуществами:

• Незначительная масса и габариты, поскольку в конструкции отсутствует понижающий трансформатор низкой частоты и управляющие элементы, требующие больших радиаторов для отвода тепла. Преобразование высокочастотных сигналов привело к снижению емкости конденсаторов, установленных в фильтрах и их габаритных размеров.
• У них значительно выше коэффициент полезного действия, так как большинство потерь связано лишь с переходными процессами. В аналоговых же системах большое количество энергии постоянно теряется из-за электромагнитных преобразований.
• Благодаря полупроводниковым элементам, значительно снижается стоимость изделия.
• Входное напряжение обладает более широким диапазоном. Импульсные блоки можно подключать к любым сетям, поскольку для них не имеет значения частота и амплитуда.
• Все устройства надежно защищены от коротких замыканий, перегрузок и прочих нестандартных ситуаций.

Однако, даже такие совершенные устройства имеют определенные недостатки. В первую очередь, это помехи, вызванные высокочастотным преобразователем. Из-за этого требуется установка фильтра для подавления этих помех. Он не всегда достаточно эффективен, поэтому применение импульсных блоков ограничено для совместной эксплуатации с высокоточной аппаратурой.

Использование этих устройств предъявляет особые требования к подключаемой нагрузке, которая не должна быть слишком высокой или слишком низкой. В случае превышения током уровня нижнего или верхнего порога, выходное напряжение по своим характеристикам будет значительно отличаться от номинального.

Основные топологии построения AC/DC- и DC/DC-преобразователей

В зависимости от типа входного напряжения, мощности блока питания, частоты преобразования и характера нагрузки используются различные топологии построения блоков питания. В таблице 2 приведены основные топологии классических импульсных AC/DC-, DC/DC-преобразователей напряжения.

Таблица 2. Основные топологии классических импульсных преобразователей напряжения

Базовая топология преобразователя	Упрощенная схема преобразователя	Диапазон мощностей
Понижающий (Buck)		Низкая–средняя
Повышающий (Boost)		Низкая–средняя
Понижающе-повышающий (Buck-Boost)		Низкая–средняя

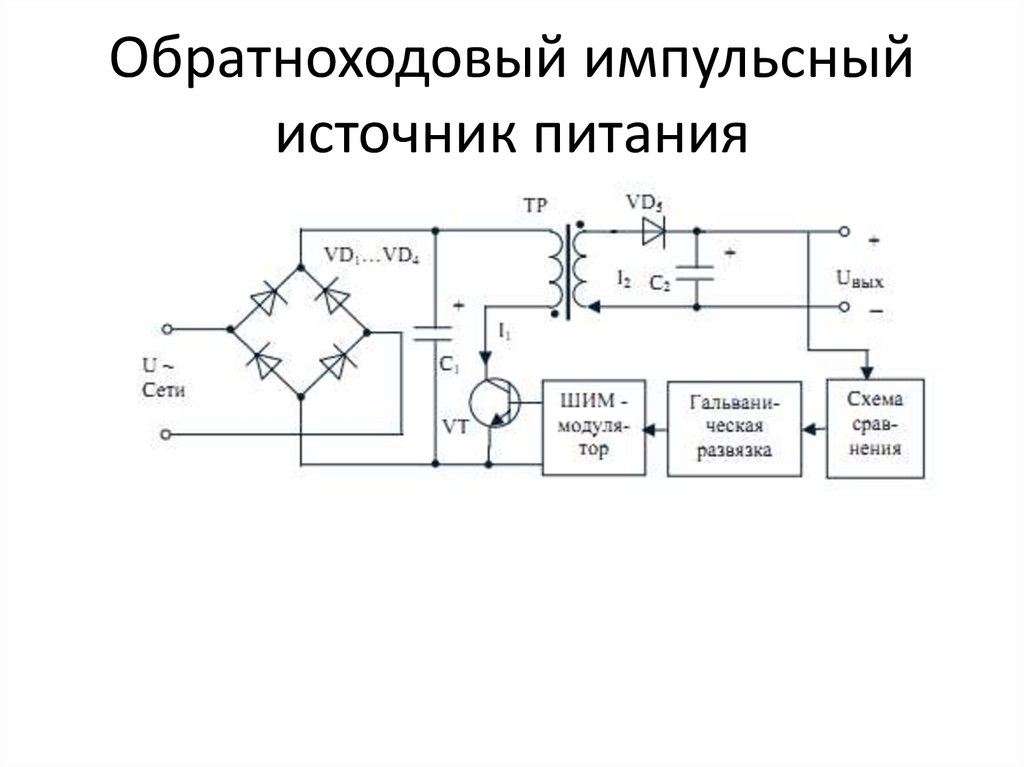

Обратноходовой (Flyback)		Низкая
Прямоходовой (Forward)		Низкая-средняя
Cuk		Низкая–средняя
Sepic		Низкая-средняя
Zeta		Низкая-средняя

Технологии не стоят на месте, топологии усовершенствуются для увеличения КПД и улучшения соотношения мощность/объем. Такие решения не всегда бывают выгодными по цене и зачастую являются более сложными в реализации, но дают те самые 1–5% прироста КПД, которые позволяют иметь преимущества на рынке. Примерами из таких решений являются резонансный LLC-преобразователь и безмостовой ККМ. На рис. 5 показана типовая блок-схема резонансного LLC-преобразователя.

Рис. 5. Блок-схема типичного резонансного полумостового LLC-преобразователя

Преимуществами этой топологии являются благоприятные моменты переключения и, как следствие, сравнительно малые потери мощности на силовых приборах, невысокий уровень и узкий спектр помех, что позволяет упростить выходные фильтры и получить дополнительные проценты КПД.

На рис. 6 показана упрощенная схема безмостового ККМ. За счет использования в выпрямителе вместо двух диодов управляемых резисторов на основе MOSFET в данной схеме, по сравнению с обычной топологией Boost PFC, уменьшаются потери мощности.

Рис. 6. Упрощенная схема безмостового ККМ

Для примера (ККМ на 270 Вт), вычисления в MathCAD дают потери 5,5 Вт в выпрямительном мосте и 2,26 Вт в MOSFET. При этом КПД достигает 95,3%. В безмостовом ККМ потери имеются только в MOSFET и составляют 5,18 Вт, при этом КПД возрастает до 96,1%.

Перейдем к рассмотрению вопросов выбора контроллера для цифрового управления ИИВЭП.

История о блоке питания и газовой колонке

Однажды, пока я ремонтировал клиенту пульт, он рассказал о том, что захотел на свою газовую колонку, ту которая питается от двух батареек LR20, приспособить блок питания, чтобы не покупать довольно дорогие алкалиновые батарейки. Он нашел универсальный блок питания, в котором есть возможность выставить напряжение 3 Вольта и способный выдать ток на нагрузке до 1 Ампера.

Этого тока было бы с лихвой для поставленной задачи, но тем не менее газовая колонка от блока питания не хотела работать, в то время как от батареек прекрасно работала. Так в чём же дело? А дело было в том, что для газовой колонки был необходим стабилизированный блок питания.

Немного позже я объясню в чём разница между блоком питания стабилизированным и не стабилизированным и почему  одни устройства прекрасно работают от не стабилизированного источника, а другие нет.

Случай с этим мужчиной послужил поводом написать небольшую статью о том, как правильно выбрать для своих устройств блок питания или как его ещё называют адаптер питания.

Устройствами  для которых нужен адаптер могут  быть не только смартфоны, телефоны или планшеты.  Речь скорее о таких устройствах как роутеры, зарядные устройства от радиотелефонов, цифровые, спутниковые приставки и телевизоры питающиеся от внешнего блока питания, различные игрушки, светодиодные светильники, тонометры и многое другое. В общем всё то что питается от сети через специальный адаптер.

Сфера применения ИБП

Эра классических трансформаторных БП уходит в небытие. Импульсные преобразователи на основе полупроводниковых стабилизаторов повсеместно их вытесняют, поскольку при тех же значениях выходной мощности характеризуются гораздо меньшими весогабаритными показателями, они надёжнее аналоговых оппонентов и обладают намного более высоким КПД, позволяя снизить тепловые потери. Наконец, ИБП могут функционировать с входным напряжением в обширном диапазоне значений. Импульсный блок такого же размера, как трансформаторный, обладает в разы большей мощностью.

В настоящее время в сферах, требующих преобразования переменного напряжения в постоянное, используются практически только импульсные инверторы, при этом они могут обеспечить и повышение напряжения, что недоступно для классических аналоговых блоков. Ещё одним достоинством ИБП является способность обеспечить смену полярности выходного напряжения. Работа на высоких частотах облегчает функцию стабилизации/фильтрации выходных импульсов.

Малогабаритные инверторы, построенные на специализированных микросхемах, являются основой зарядных устройств всевозможных мобильных гаджетов, а надёжность их такова, что срок службы существенно превышает ресурс мобильных устройств. О компьютерных блоках питания мы уже упоминали. Отметим, что принцип работы ИБП используется в 12-вольтовых драйверах питания светодиодов.
