Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

Как подключать импульсные реле для управления несколькими светильниками из разных мест: практические рекомендации

Разберем случай с тремя лампами освещения, хотя их общее количество может быть произвольным. Схема подключения импульсных реле просто увеличится от начальной на число светильников. Сколько ламп, столько и релюшек.

Общее количество кнопок-выключателей выбирается владельцем квартиры по местным условиям.

Главные принципы построения схемы:

1. Потенциал фазы после защитного автомата распределяется по всем кнопкам слаботочным проводом, а от них он направляется на обмотки бистабильных реле (контакт А1). Силовым же проводником он подводится к клемме 1 каждого выходного контакта, а с клеммы 2 подается на свой светильник.
2. Потенциал нуля жестко разводится по всем лампочкам проводом освещения, а слаботочкой может быть заведен на контакт А2 всех обмоток.
3. Каждый светильник работает от силового контакта своего бистабильного реле, которое управляется индивидуальными кнопками.

На первый взгляд здесь ничего сложного нет, но при создании цепочки принудительного отключения от одной кнопки существуют особенности:

1. внутри квартиры с обычным однофазным питанием для централизованного отключения достаточно параллельными перемычками соединить все контакты OFF и вывести на общую кнопку у входа;
2. в частном доме с трехфазным питанием каждый потребитель может подключаться от разных фаз и собственного автомата. Способ объединения перемычками выводов OFF становится не приемлемым. Здесь следует применить обычное промежуточное реле. Его контакты станут управлять каждым модулем.

Другими словами, в отдельных случаях для централизованного управления потребителями может потребоваться дополнительное реле сброса.

Обозначил его KL и показал на схеме принцип включения обмотки с общей кнопкой от любой фазы, расположенной вблизи (например, L1) и монтажом промежуточных контактов (KL1.1, KL1.2…) в цепочках централизованного отключения всех задействованных светильников.

Этот же принцип приемлем для централизованного одновременного включения всех импульсных модулей от одной общей кнопки по контакту OFF. Дабы не загромождать картинку лишними линиями, его просто не показываю.

При таком подключении в квартирном щитке располагаются автоматические выключатели разных групп освещения и импульсные реле. От них придется делать довольно разветвленную разводку к многочисленным кнопкам управления, включая централизованные, и светильникам.

Оптимальным вариантом соединения слаботочных жил и силовых проводов становятся обычные клеммники под винт.

Особенности монтажа двухклавишных кнопок с подсветкой в подрозетниках

Подключение слаботочных цепей кнопочных выключателей выполняется последовательно от одного подрозетника к другому по мере удаления от квартирного щитка. При этом все соединения даже для двух кнопок удобно монтировать следующим образом:

• потенциал фазы, показанный на картинке ниже красным цветом, соединяется от каждых отрезков кабелей по верхним контактам всех клемм кнопок перемычками;
• жилы управления, идущие на общий контакт управления, соединяются шлейфом ниже на кнопках (для примера показал коричневым и зеленым цветом);
• остальные не используемые жилы кабеля в этом выключателе, включая РЕ-проводник, монтируем на миниатюрном двухконтактном Wago.

Этот способ позволяет удобно выполнить компактное подключение скрытой проводки даже в малом объеме подрозетника.

Одновременно здесь удобно перемонтировать назначение любой кнопки. Для этого достаточно отсоединить нижний не нужный провод с кнопки и подключить от другого светильника, а разорванную цепь соединить освободившемся Ваго.

Отличительные особенности различных моделей

Отдельные производители выпускают импульсные модули в корпусах, предназначенных не только для управления одним светильником из разных точек, но и несколькими, как показано ниже на примере продукции от Шнайдер.

Компания ABB пошла иным путем. Она стала выпускать к своим модулям дополнительный блок централизованного управления, который позволяет выполнить те же функции. Его просто устанавливают на DIN рейку рядом с основным изделием.

Схема подключения таких устройств приведена на корпусе и в сопроводительной документации. Уточняйте ее особенности у каждого производителя.

Компания Меандр производит модули РИО-2, приспособленные для работы в трех режимах:

1. обычного импульсного;
2. трех перекрестных переключателей;
3. автоматического таймера.

Они могут работать с местным и централизованным управлением. Показываю схему подключения производителя двух модулей с общими функциями.

Как видите, для каждого изделия может быть разработана своя заводская схема. Ее следует уточнить.

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

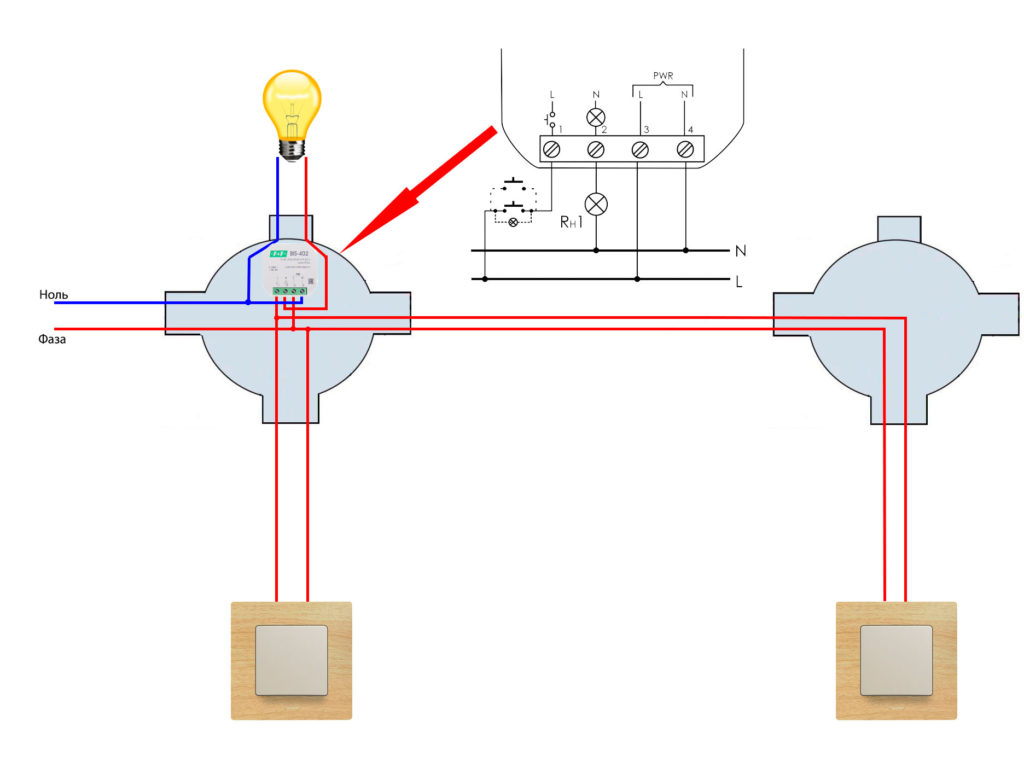

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3 При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

Принцип работы

Принцип действия импульсного реле заключается в перемещении контактной группы под воздействием электромагнитного поля катушки, втягивающей сердечник. При этом управление устройством осуществляется через кнопочные каналы. Одно нажатие кнопки подает кратковременный импульс на управляющий вывод, и контакты переходят в устойчивое состояние – подача или отключение напряжения, поэтому его еще называют бистабильным (два устойчивых состояния). В отличии от того же контактора, такое реле управляется одним импульсом, подаваемым за счет кнопки или выключателя с самовозвратом в исходное состояние, отсюда и происходит название импульсное реле.

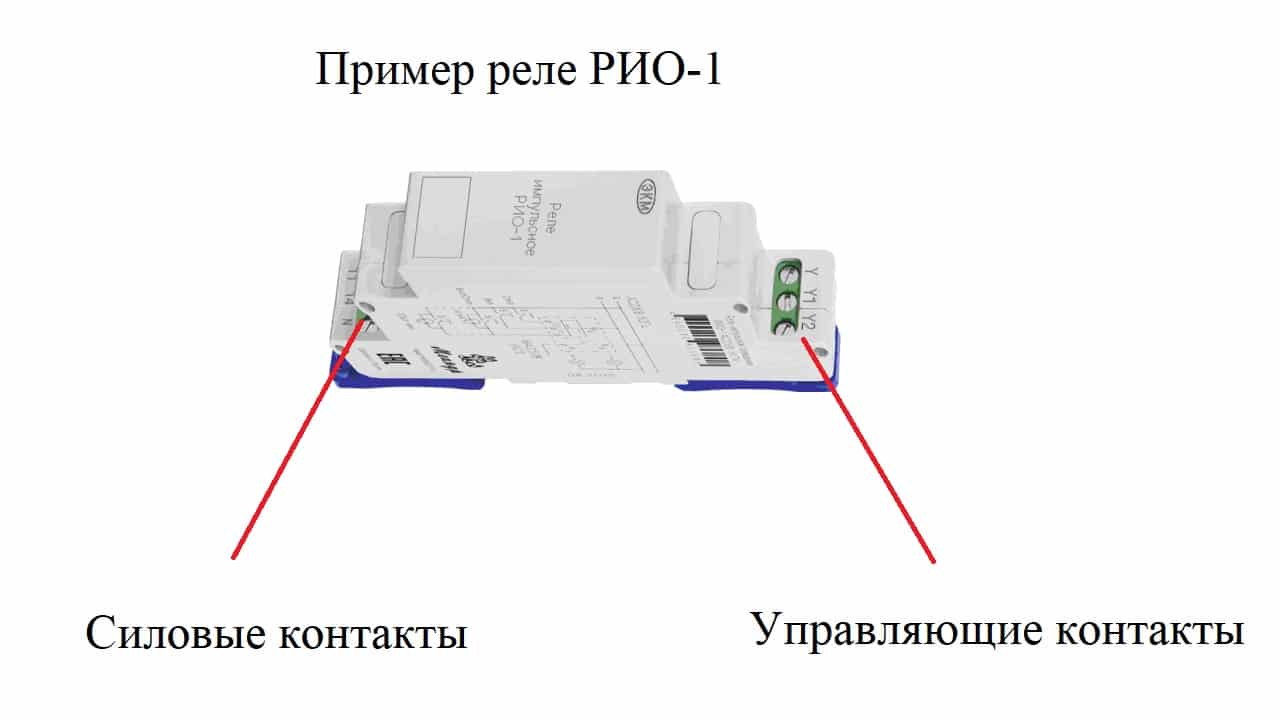

Для примера рассмотрим работу конкретной модели устройства – РИО-1 (см. рисунок 2):

Рис. 2. Принцип работы реле РИО-1

В данном устройстве присутствуют две группы контактов – силовые и управленческие. Силовые контакты представлены клеммами 11, 14 и N, управленческие зажимами Y, Y1, Y2, следует отметить, что в других модификациях импульсных реле маркировка и число контактов будут отличаться. Рассмотрим назначение каждого из вводов по порядку:

• 11 – предназначен для подачи на него питания от электрической сети;
• 14 – используется для выдачи фазы с импульсного реле на подключаемую нагрузку;
• N – клемма подключения нулевого провода от общей шины;
• Y – универсальный вход, при подаче управляющего импульса на который, реле переходит в противоположное состояние – из включенного в выключенное и обратно;
• Y1 – предназначен исключительно для перевода импульсного устройства во включенное состояние, то есть, если контакты уже замкнуты, реле останется в таком же положении, обладает приоритетом перед вводом Y;
• Y2 – переводит импульсный прибор в отключенное состояние, имеет приоритет перед двумя другими выводами.

Отличительной особенностью РИО-1 является разрыв силовой цепи только при переходе синусоиды переменного напряжения через ноль, что существенно повышает срок службы контактной группы. Но при этом время срабатывания отличается на 0,3 с, что необходимо учитывать для проектирования точных электронных схем. Функционирование импульсного реле через подачу сигналов на каждый ввод хорошо отображается на временной диаграмме устройства (смотрите рисунок 3):

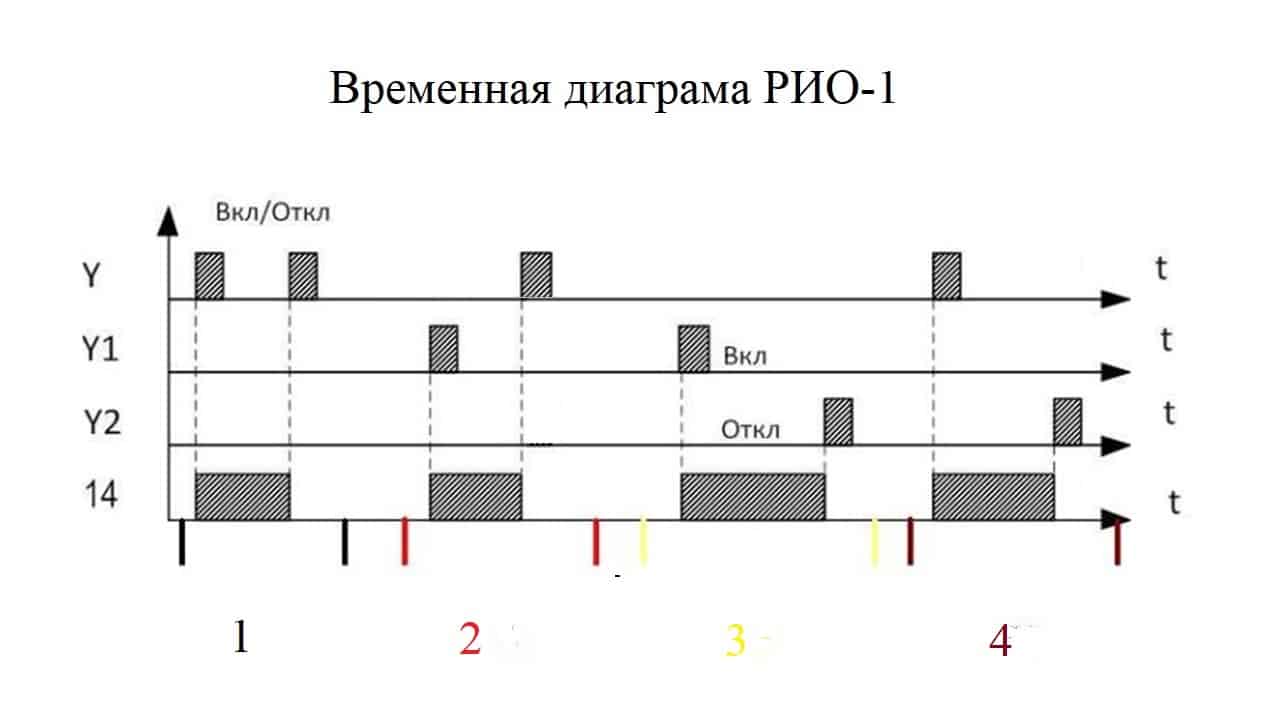

Рис. 3. Временная диаграмма РИО-1

Как видите на рисунке выше, способы включение и отключения импульсного устройства представлены четырьмя периодами взаимодействия:

1. При нажатии кнопки и подаче импульсного сигнала на вход Y с силового выхода будет сниматься рабочее напряжение вплоть до момента подачи второго сигнала на ввод Y. Это простейший вариант управления, к примеру, системой освещения.
2. В отключенном состоянии на ввод Y1 подается импульсное управление, в результате чего на выходе 14 возникает рабочий номинал 220В. При необходимости отключения того же освещения на месте достаточно подать сигнал на Y и питание прекратится.
3. Подачей импульсного сигнала на ввод Y1 происходит замыкание силовой цепи – с выхода 14 снимается потенциал. При подачи потенциала Y2 бистабильное реле отключится и силовая цепь разомкнется.
4. На этом периоде включение производится за счет подачи сигнала на ввод Y. А подачей импульсного сигнала на Y2 контакты коммутатора размыкаются.

Такая логика работы позволяет реализовывать ряд интересных решений, как в бытовых, так и производственных процессах. Что обеспечит приоритетность коммутации определенных объектов и электрооборудования, расположенного в них.

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”, собранных в одну цепочку. Что не всегда удобно и требует привыкания.

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только внутри их конструкции имеется возвратная пружинка, которая после каждого нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс отдельно бра.

Многие вместо специальных выключателей используют подпружиненные кнопки для дверных звонков.

Схемы подключения

Перед тем как переходить непосредственно к самим схемам подключения приведем ряд общих обозначений клемм для всех типов реле

• А1 и А2 – питание катушки реле, необходимо подводить или напряжение питания или напряжение цепей управления в зависимости от типа реле.
• 11 и 12 или 21 и 22 – обозначение нормально закрытого (размыкающего) контакта
• 11 и 14 или 21 и 24 – обозначение нормально открытого (замыкающего) контакта (к этим клеммам подключают ту нагрузку, которую необходимо включать)
• S – обозначение клеммы для подключения кнопок управления
• В1 и В2 – клеммы переключения режима (в некоторых моделях)
• L – обозначение клеммы для подключения фазного проводника питания
• N — обозначение клеммы для подключения нулевого проводника питания

Также клеммы могут обозначаться просто арабскими цифрами по порядку (1, 2, 3, 4 и т.д.) в таком случае необходимо руководствоваться схемой самого реле.

Ниже будут приведены схемы подключения наиболее популярных на рынке типов импульсных реле с пояснениями.

Схема подключения реле ORM-02

На рисунке показана схема подключения импульсного реле производства фирмы IEK GROUP типа ORM-02 (на схеме справа) с подключением одной группы светильников. Также возможно использовать реле ORM-01 его схема подключения выглядит аналогично.

Питание на реле (красный проводник)  подается через автоматический выключатель (на схеме слева). От автоматического выключателя питание подается на вход А1 (фаза), вход А2 подключен к нейтрали. Также фазный проводник приходит на клемму 11 (подвижный контакт) и с клеммы 14 (нормально открытый контакт) уходит на светильник. Управляющий контакт реле обозначен буквой «S» на него подается короткий импульс через кнопки управления.

Обратите внимание, что питание самого реле от автоматического выключателя осуществляется напрямую без использования кнопок. Аналогичным образом выглядит подключения данного реле к двум группам светильников

Аналогичным образом выглядит подключения данного реле к двум группам светильников.

Схема подключения реле ORM-02 (две группы освещения)

Выбор режима управления данными группами будет определяться наличием или отсутствием перемычки между клеммами В1 и В2.

Электромеханическое реле производства фирмы Schneider Electric серии iTL имеет другую схему подключения

Схема подключения реле серии iTL

Как видно из схемы здесь питание на вход А1 подается через те самые кнопки управления. Схема подключения данного реле несколько проще, но и управлять с помощью него получится только одной группой светильников

Также существует модификация данного реле с центральным управлением (серия iTLc)

Схема подключения реле серии iTLc

В целом подключение данного реле выглядит аналогично предыдущей. Отличие лишь в наличии двух дополнительных кнопок «ON» и «OFF». Как правило, их устанавливают на входе в квартиру или дом чтобы, разом обесточить все подключенные к такому реле электроприборы (это могут быть не только светильники).

Ниже представлены схемы подключения реле белорусского производства типа BIS-404.

Схема подключения реле BIS-404 (1 вариант)

Данная схема аналогично подключению реле ORM-02. Разница будет только в обозначении клемм. Как говорилось выше, у каждого производителя они могут отличаться.

Ниже представлен второй вариант подключения этого же реле по рекомендациям производителя

Схема подключения реле BIS-404 (2 вариант)

Зеленым цветом во всех случаях обозначен провод защитного заземления, который подключается к клемме на корпусе светильника.

Почему только кнопочные?

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут. За редким исключением, например для реле Меандр РИО-2

Но об этом чуть позже.

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только внутри их конструкции имеется возвратная пружинка, которая после каждого нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс отдельно бра.

Многие вместо специальных выключателей используют подпружиненные кнопки для дверных звонков.

Способы технической реализации управления освещением

Реализовать схему управления одной группой ламп, от разных выключателей, можно несколькими способами:

• Использование проходных выключателей. Традиционная схема управления одной группой ламп от нескольких выключателей. Основой такой системы освещения являются выключатели с несколькими парами замыкающихся и размыкающихся контактов (проходные и перекрестные). Для выключателей такого типа нет четкого определения, в каком положении они включены, а в каком нет, это зависит от того, в каком положении они в последний раз оставались.

-Преимущество использования проходных выключателей, в их простоте. В схеме отсутствуют электронные и электромеханические компоненты, а управление лампами осуществляется простыми контактами, которые, при необходимости, можно восстановить.

-Недостатки схемы с проходными выключателями заключаются в сложности схемы подключения, чем больше постов управления светом, тем большее количество кабелей приходится подсоединять, а это зачастую приводит к ошибкам в монтаже.

-Электрическая цепь питания ламп, замыкается через все выключатели, что требует применения кабелей с одинаковым сечением жил, способных выдерживать ток схемы.

-Большое количество и протяженность кабельных линий, приводящих к удорожанию монтажа.

• Применение импульсного реле освещения. Оптимальным способом управления группой ламп, при помощи любого количества кнопочных выключателей, является применение импульсного реле. Релейная схема освещения разделяется на цепь управления (состоящую из неограниченного количества кнопочных выключателей, соединенных параллельно) и силовую линию питания ламп (коммутируемую мощными контактами импульсного реле).

-Преимущество при использовании такой схемы очевидно. Для питания цепи управления реле, достаточно использовать кабель, сечением 0,75 мм2.

-Для подключения кнопочных выключателей, достаточно двух проводов. Монтаж устройства не сложен, с ним по силам справиться даже домашнему мастеру.

-Недостатком импульсного реле, является его высокая стоимость.

• Дистанционное управление освещением. Реализовать такую схему можно применив радио модуль или сенсорный выключатель с дистанционным управлением.

-Преимуществом такой схемы является ее удобство, можно носить выключатель в кармане или даже управлять освещением через смартфон.

-К недостаткам дистанционного управления относиться высокая стоимость ее элементов, и необходимость наличия нескольких пультов управления.

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Как действует импульсное реле

На рынке представлено довольно много компаний, выпускающих подобный прибор, а моделей устройства просто огромное количество. Наиболее массово используемыми являются изделия компаний ABB, Legrand, IEK, Schneider, Finder, Меандр и других.

Однако, несмотря на различия, принцип действия и внутреннее устройство каждой из моделей одинаков. Суть действия сводится к следующему:

• кнопка или клавиша выключателя замыкают электрическую цепь, посылая короткий сигнал на катушку реле;
• реле срабатывает, переходя в состояние «включено» — происходит включение освещения;
• если повторно использовать кнопку или клавишу выключателя, на катушку снова поступает сигнал;
• реле снова срабатывает, на этот раз переходя в состояние «выключено» — происходит отключение света.

Как видно из алгоритма работы реле, его действие происходит циклически, то есть первый сигнал приводит к замыканию основной цепи, а следующий — к размыканию. И так по кругу. Благодаря этому схема может содержать любое количество кнопок и выключателей, позволяя управлять одним осветительным прибором из многих точек помещения.

Такая цикличность обеспечивается конструкцией самого реле, в котором положение переключателя блокируется после срабатывания катушки и остается неизменным до поступления следующего сигнала.

Схема управления освещением из 4 мест при помощи импульсного реле

Одним из таких более простых вариантов, является использование так называемых импульсных реле.

В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.

Что такое импульсное реле?

Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.

Импульсное реле

• Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
• При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.

Принцип действия обычного электромагнитного реле

• Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
• Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.

Технические характеристики импульсного реле РИО-1

Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.

Схема управления освещением от импульсного реле

Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.

Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.

Кнопки для управления реле РИО-1

• Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
• От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.

На фото схема подключения реле РИО-1

Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2

Какой из них будет первым, а какой вторым неважно. От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок

Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле

Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.

Схема подключения для управления освещением импульсным реле из 4 мест

Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.

Как выбрать и установить импульсное реле

Импульсное реле – это устройство, которое используется для управления освещением с помощью электрических импульсов. При помощи импульсного реле можно настроить автоматическое включение и выключение освещения в зависимости от времени или других параметров.

Перед выбором импульсного реле необходимо определить требования к его функционалу. Нужно решить, какие параметры будут участвовать в управлении освещением: время суток, наличие движения, уровень освещенности и другие. Также необходимо знать мощность освещения, которое требуется контролировать.

При выборе импульсного реле также следует учитывать его технические характеристики, такие как напряжение, мощность, диапазон рабочих температур и т.д. Необходимо выбирать устройство, которое соответствует требуемым параметрам и гарантирует надежную работу.

При установке импульсного реле следует обратить внимание на его правильное подключение

Важно учитывать направление подключения и правильно подключить контакты питания и нагрузки. Для обеспечения безопасности необходимо провести все подключения с отключенным питанием и правильно закрепить реле в месте установки

Для обеспечения безопасности необходимо провести все подключения с отключенным питанием и правильно закрепить реле в месте установки.

Также, при установке импульсного реле можно использовать дополнительные элементы, такие как сенсоры движения или датчики уровня освещенности. Это позволит дополнительно автоматизировать процесс управления и обеспечить более эффективное использование энергии.

В целом, выбор и установка импульсного реле требует внимания к деталям и понимания требований к устройству. Правильно выбранное и установленное импульсное реле позволит эффективно управлять освещением и сэкономить энергию.
