Типы, особенности и схема ИК подсветки

Особенности камер с подсветкой

Инфракрасное освещение нужно, чтобы обеспечить видеонаблюдение ночью. Но чтобы такая система действительно была эффективной, учитывают особенности устройства:

• Ни встроенная модель, ни прожектор не увеличивают диапазон видеонаблюдения. Она лишь улучшает качество изображения ночью.
• Основной критерий выбора – дальность действия. В квартиру или на лестничную площадку не стоит ставить мощный уличный прожектор.
• Угол обзора – в помещениях даже важнее, чем радиус действия. Однако этот параметр должен соответствовать углу обзора видеокамеры;
• При установке ИК-прожектора любой мощности потребуется монтаж дополнительного блока питания.

Подсветку для видеонаблюдения можно сделать самостоятельно. Однако такой вариант годится только для домашней системы.

Основные характеристики

Рассмотрим технические характеристики ИК-подсветки:

• длина волны (λ),
• тип излучателя,
• рефлектор (отражатель),
• выходная мощность,
• угол излучения,
• рабочая дальность,
• режимы,
• питание,
• время работы,
• рабочая температура,
• крепление,
• габариты,
• материал,
• цвет,
• вес.

На рис. 4 показаны основные детали камеры видеонаблюдения с внутренней инфракрасной подсветкой.

Рис. 4. Видеокамера для видеонаблюдения с ИК-подсветкой

Для надёжной работы задан начальный диапазон частоты инфракрасного спектра, то есть после частоты красного цвета. Чёткой границы нет. Выбрано 4 диапазона:

• 730–750 нм,
• 830–850 нм,
• 870–880 нм,
• 930–950 нм.

В качестве источника излучения применяются ИК-светодиоды и лазерные инфракрасные диоды. Светодиоды излучают спектр частот, то есть создают мягкое излучение, а лазерные дают более жёсткое излучение. Выпускаются лазерные излучатели с внутренней оптической системой. Такие излучатели формируют узкий луч.

Рефлектор предназначен для образования светового пучка. Геометрический размер его представляет собой равнобедренный треугольник с вершиной у источника света. Угол раскрыва определяется на уровне 0,5 по оси. Средний угол раскрыва составляет 40–80 градусов (угловых)

Важно понимать, что с увеличением угла расхождения лучей расстояние подсветки уменьшается, а мощность прожектора в основном определяет не дальность, а площадь освещения. На рис. 5 показаны внешние подсветки разного вида

Рис. 5. ИК-подсветки для видеонаблюдения

В дорогих моделях есть подстройка светового пятна. Рефлектор может быть как металлическим, так и пластмассовым и соответствовать требуемой жаропрочности. Инфракрасные диоды при работе нагреваются. Чем больше их мощность, тем больше нагрев. Поверхность рефлектора бывает текстурированная или гладкая. Спереди от рефлектора находится линза, которая защищает рефлектор и инфракрасный диод от окружающей среды. Изготавливается из стекла или пластмассы.

Мощность излучателей используется от милливатт до десятков ватт.

В пункте «режим» указаны возможные варианты работы. Например, в подсветке типа «хамелеон» возможны варианты:

• строб;
• маячок;
• SOS;
• регулировка излучения: высокое, среднее, низкое, минимальное;
• дистанционное управление.

Для крепления ИК-фонарика к приборам ночного видения используют разнообразные типы приспособлений. Самые распространённые из них — рельсовые планки Weaver и Picatinny, переходники для штативного гнезда с резьбой ¼, стринги для шлема или головы, универсальное крепление под стрелковое оружие. Разница между планками будет в ширине прорези. У планки Вивера = 0,180″, а у Пикатинни = 0,206″, а между центрами – 0,394″ и глубина — 0,118″.

К корпусу предъявляются жёсткие требования. Он должен быть лёгким, ударопрочным, водонепроницаемым. Выдерживать отдачу ружья. В основном выполняется из анодированного высококачественного алюминиевого сплава, так как он работает в жёстких погодных условиях.

Преимущества и недостатки

К достоинствам можно отнести:

• ИК-излучение безопасно для человека и окружающей среды.
• Обеспечивает незаметное освещение охраняемого объекта.
• Использование внешней подсветки улучшает качество изображения. Её можно располагать в любом удобном месте. Решает проблемы встроенной подсветки. Можно подбирать правильный угол освещения, выбирать прибор по мощности, дальности действия и площади покрытия.

К недостаткам относится изображение, которое получается чёрно-белым на цветной камере. Гладкие объекты (поверхность озёр или рек, стеклянные окна, кафель или глянцевая краска, снег, яркость заднего плана) отражают ИК-лучи и создают засвеченные пятна на изображении. Затрудняют видеоизображение также пыль, дождь, туман, летающие насекомые.

Развенчание ИК-мифа

Некая эксклюзивная эффективность ИК-подсветки не вполне соответствует реальности ни по эффективности самих излучателей, ни по использованию данного излучения телекамерой. Так, например, эффективность преобразования энергии питания светодиодов в практически монохромное ИК-излучение в диапазоне 850–950 нм не превышает 10–13% (КПД). Из современных источников видимого света этому уступают только традиционные и устаревшие лампы накаливания (4,5–6,8%). КПД остальных распространенных современных источников света лежит в диапазоне от 10–14% для галогенных и до 23–36% для люминесцентных ламп. КПД металлогалогенных и натриевых ламп достигает даже 45–60%.

Эффективность же использования телекамерой (чувствительность на длине волны генерации светодиода относительно интегрального видимого спектра) излучения ИК-подсветки 850 и 950 нм составляет около 7 и 4% для CCD Exview HAD. Для самых современных матриц SONY CCD Exview HAD II и CMOS Exmor эта эффективность достигает 16 и 12% соответственно.

Очевидно, при любой возможности предпочтительно использовать видимое (белое) освещение, тем более для цветных камер, пусть даже это будет режим «ночь»

Значимые технические характеристики

Инфракрасные светодиоды генерируют волны  в  диапазоне λ = 0,74- 2000 мкм. Это та грань, где деление на свет и излучение довольно условное, ведь эта часть спектра  доступна  не всем людям.

Поэтому классические характеристики  таких устройств, например, мощность светового потока, освещенность, применять для их оценки не совсем удобно. Параметры инфракрасных светодиодов чаще измеряют в мощности генерируемого излучения, то есть в количестве энергии в единицу времени(Ватт) или дополнительно привязывают  к размеру излучателя:- Вт  с  единицы площади.

Вторая характеристика  больше условная, ведь при помощи  оптических систем  излучение собирается и направляется в нужную сторону. Поэтому еще один важный показатель особенностей работы инфракрасных излучателей — это интенсивность излучаемого потока а рамках сегмента объемного угла .Меряется в ваттах и стерадиа́нах , сокращенно  Вт/ср.

Графическое изображение телесного угла в 1 ср

Для некоторых видов деятельности не нужен постоянный поток энергии, поэтому возможны импульсные сигналы. Такая схема позволяет  повысить выходную  мощность излучаемой энергии в разы. Часто в характеристиках ИК-диода выделяют  отдельные показатели  для импульсного и  непрерывного  режимов.

Интегрированные инфракрасные приемники

В продаже есть две основные группы элементов, чувствительных к инфракрасным лучам: фотодиоды и фототранзисторы. Интересно то, что оба этих элемента обычно выглядят так же, как обычные светодиоды. Так что будьте осторожны, не перепутайте их, так как визуально отличить их практически невозможно.

Однако использование этих основных элементов, при реализации тракта передачи, довольно затруднительно из-за помех со стороны окружающей среды. Поэтому производители электронных компонентов создали так называемые интегрированные инфракрасные приемники. Семейство приемников TSOP — это элементы, с которыми сталкивался почти каждый инженер- электронщик. Один из них находится в микросхеме TSOP31236.

TSOP31236 — инфракрасный приемник

Интегрированные инфракрасные приемники имеют специальные, полностью закрытые непрозрачные корпуса, но инфракрасное излучение без проблем проникает через такой корпус. Это одна из обработок, которые делают этот элемент устойчивым к помехам.

Внутри этого инфракрасного приемника находится довольно сложная схема, отвечающая за прием, фильтрацию и декодирование сигнала. Ниже приведена блок-схема из технической документации, показывающая (более или менее), что содержится в этом элементе.

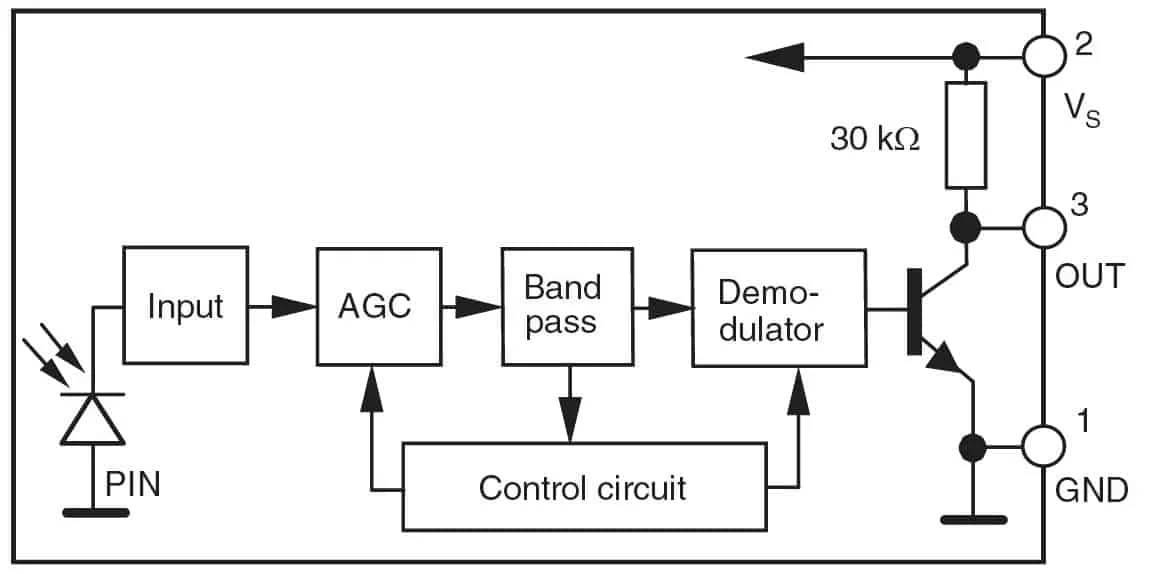

Блок-схема TSOP31236

К счастью, нам не нужно вдаваться в подробности его структуры — любознательный найдет описание этих блоков позже в этой статье. Теперь стоит отметить, что внутри у нас есть приемный диод (который обозначен стрелками, ведущими к диоду, а не снаружи, как в случае светоизлучающих диодов), транзистор и ряд «схем», которые декодируют сигнал и проверяет его правильность.

Использование ИК-фонарей в видеонаблюдении

Надо понимать, что электронно-оптический преобразователь (ЭОП) фотокамеры устроен куда проще нашего зрения. Он реагирует только на силу отражённого света от объекта. Если нет света, то нет и изображения. Для получения изображения необходим определённый уровень освещённости наблюдаемого объекта. Современные ЭОП начинают видеть при освещённости от 0,0005 люкса. На рис. 2 изображены снимки с инфракрасной подсветкой и без неё (для сравнения).

В дневное время источником света является солнце, свет которого содержит весь известный спектр частот. В тёмное время для видеонаблюдения требуется освещение видимым или невидимым светом. С видимой подсветкой всё понятно, для скрытной применяются инфракрасные фонари. ИК-подсветка используется в основном совместно с приборами ночного видения. К ним относятся:

• монокуляр,
• очки ночного видения (НВ),
• бинокль НВ,
• прицелы НВ,
• двухканальный монокуляр,
• комбинированные и специальные приборы.

На рис. 3 изображён монокуляр ночного видения в разрезе с указанием составляющих деталей.

Направления по развитию инфракрасных светодиодов

Производители постоянно сталкиваются со следующими проблемами: чтобы создать мощный диод, нужен большой кристалл, но, к сожалению, цена в этом случае значительно вырастает. При скреплении двух кристаллов в один увеличивается зона нерабочей площади, что влечет за собой потерю мощности. При работе мощного диода выделяется большое количество энергии, а соответственно и тепла, что ведет к перегреву схемы.

Светодиоды различного спектра

Есть следующие варианты решения таких проблем:

1. На данный момент возможно делать кристаллы размером до 1 мм2. Это позволяет увеличить силу тока за счет уменьшения сопротивления.
2. Постоянно идет разработка более новых и современных отражателей. Их КПД значительно больше. Они собирают излучение боковых граней и направляют его в центр.
3. Также все время проводится работа над оптическими системами с большим коэффициентом преломления. Они позволяют собрать в одно целое излучение с боков рассеивателя.

Сферы применения комплектующих элементов на основе инфракрасных светодиодов

Ученые и производственники не зря тратят столько сил на решение обозначенных выше проблем. Как отдельные приборы такие изделия практически не используются. Но они являются основными элементами оборудования, популярность которого растет быстрыми темпами. Именно этот рынок требует светодиоды с все более мощными выходными данными.

В первую очередь речь идет о системах,  связанных с обеспечением работы визуальной техники в темное время суток. Рассмотрим ситуацию на примере приборов ночного видения. Чем мощнее сигнал, тем больше будет расстояние, с которого его отражение вернется для фиксации  на  приемной матрице. Но если в таких приборах еще можно использовать импульсы, то в системах инфракрасной  подсветки видеокамер, где создаётся постоянный видеопоток, нужен непрерывный поток энергии.

И именно эти продукты диктуют высокий спрос на рыке, так как все больше проникают в повседневную жизнь. Для  камер систем безопасности, видеорегистраторов автомобилей функция проведения съемки ночью уже не опция, а обычный рабочий режим.

Используют инфракрасные светодиоды в системах организации оптической связи, в телевизионных системах с электронно-оптическими преобразователями  на основе пространственно-зарядковой связи,  пультах дистанционного управления. Но эти рынки более узкие и не формируют основной спрос.

Шаг 1: Как это работает?

Каждая цифровая камера имеет сенсор CCD, который может видеть инфракрасный спектр света, но так как долговременное инфракрасное излучение может нанести непоправимый ущерб сенсору, фильтр, блокирующий инфракрасный спектр, ставится для решения этой проблемы.

Если мы уберём этот фильтр, то сможем увидеть инфракрасную красоту!

На картинке представлены фильтры заданных волн, используемые для получения различных эффектов. Теоретически, можно использовать любую камеру для этого хака. Например, вашу зеркалку, сотовый, или дешевый автомобильный видеорегистратор, что я и сделал. Запомните, что чем дешевле камера, тем проще будет работа.

Основные характеристики

Длина ИК лучей. Люди видят свет в диапазоне 40-700 нм (нанометров). Большинство моделей ИК прожекторов генерирует излучение длиной:

• 730-750 нм;
• 800нм;
• 870-880нм;
• 930-950нм.

При этом если излучают ИК светодиоды до 880 нм, то видны красные точки работающих ИК диодов. Это может насторожить злоумышленника и раскрыть местонахождение камеры в затемненном помещении. Прожекторы в диапазоне 930-850 нм не видны абсолютно. Но они менее эффективны и имеют меньшую дальность обнаружения при сопоставимой мощности.

Таким образом, для обнаружения нарушителя на среднем расстоянии наиболее подходящий диапазон ИК излучения составляет 870-880 нм. Модели ИК прожекторов с таким рабочим диапазоном самые популярные и универсальные по своему воздействию. На дальних дистанциях лучше воспользоваться устройствами с диапазоном 790-820 нм. Источники ИК освещения, функционирующие на волне 940-950 нм. будут более эффективны на коротких дистанциях.

Дальность эффективного освещения. Комбинированный параметр, находящийся в прямой зависимости от чувствительности видеокамеры и мощности источника ИК лучей. Данный показатель зависит от количества ИК светодиодов и силы тока, которая приходится на каждый из них. Но увеличение расстояния путем прямого наращивания параметров происходит до критического предела — «области насыщения», после этого увеличение интенсивности ИК излучения становится нецелесообразным.

Угол излучения. Как показывает практика устройство ИК подсветки наиболее эффективно при условии, если его угол излучения, совпадает с углом обзора камеры. в противном случае будет получено изображение светлое посредине кадра и темное по краям.

Сила потока излучения — выражается в Ватт на стерадиан:

Таблица сравнения основных эксплуатационных характеристик источников излучения разных типов, используемых в системе видеонаблюдения

Достоинства прожекторов

Инфракрасные прожекторы, работающие на базе светодиодов, превосходят аналоговые устройства благодаря:

1. высокой надежности;
2. экономичности;
3. долговечности;
4. безопасности эксплуатации;
5. экологичности.

Аналоговые устройства потребляют существенно больше электроэнергии, чем ИК прожекторы. Светодиоды, которыми оборудованы такие приборы, работают непрерывно до 100 тысяч часов. В связи с этим ИК прожекторы меняют каждые 5-30 лет в зависимости от условий эксплуатации.

Светодиоды хорошо переносят воздействие внешней среды. Их дополнительно помещают в специальный корпус, который повышает уровень надежности приборов. Излучение, испускаемое светодиодами, абсолютно безвредно для человека. Помимо этого, ИК прожекторы нагреваются не более чем до 80 градусов, вследствие чего вероятность возгорания приборов сводится к минимуму.

Полезное видео

Сравнение разных типов светодиодной подсветки для ночного видеонаблюдения.

Заключение

Самодельный ИК прожектор — простое и надежное решение. Как реализующий механику постоянного, так и импульсного питания, он строится на распространенных, недорогих элементах, удобно настраивается и регулируется.

Такое устройство позволит легко решить вопрос ночной съемки для частного пользователя, способно уменьшить затраты ресурсов и времени при организации масштабной структуры видеонаблюдения. Даже при небольших навыках работы с паяльником — собрать ИК прожектор своими руками сможет практически каждый.

Как сделать своими руками

При желании можно самостоятельно сделать ИК-подсветку своими руками, да и всю систему видеоконтроля. Для этого надо знать основы электротехники, принцип работы электронной аппаратуры и навыки в практической работе. Самый простой способ — переделать готовый светодиодный фонарик, излучающий видимый свет, и заменить излучатель инфракрасным светодиодом или лазерным диодом. При этом помнить, что лазерный диод лучше использовать для открытых мест (при необходимости осветить дальнее расстояние), а обычный светодиод — в замкнутых пространствах. На рис. 6 показан комплект видеонаблюдения для дачи или офиса.

Рис. 6. Комплект аппаратуры для видеонаблюдения

Для построения системы видеоконтроля определите, какой участок нужно контролировать, где расположить видеокамеры и при необходимости внешнюю ИК-подсветку (составить примерный план). Например: видеокамеры — количество, тип. Видеорегистратор — 1 шт. Блок питания, подсветка — количество, модель. Нужный комплект подобрать в магазине. Затем смонтировать комплект на объекте.

Для снижения нагрева излучателя и потребляемой мощности используется импульсное напряжение с регулируемой скважностью, то есть диоды моргают. Соотношение времени включенного и выключенного состояния светодиодов происходит на высокой частоте и незаметно для глаз

На рис. 7 показаны формы импульсного регулируемого напряжения для светодиодов.

Рис. 7. Эпюры регулируемого напряжения от 10 % до 90 %

В таком блоке питания применяется, как один из вариантов, схема на интегральном таймере ne555 с силовым транзистором.

На рис. 8 изображена принципиальная схема питания импульсным напряжением для подсветки.

Рис. 8. Схема регулируемого блока питания для светодиодов подсветки

Схему можно собрать на макетной плате. Её можно купить вместе с необходимыми радиодеталями в любом радиомагазине.

Интегральная микросхема NE555 — это управляемый генератор импульсов. Для её функционирования необходимо с помощью внешних деталей установить режим работы. Показанная схема рассчитана на работу от источника +12 вольт. Элементы С1, R1, R2 задают частотный режим подсветки. С выхода 3 напряжение подаётся через ограничительный R3 на силовой ключ T1 (полевой транзистор). Он снимает нагрузку с вывода 3. По мощности подсветки выбирают тип VT1. Мощность резисторов 0,125 ватта. Переменный R1 изменяет частоту выходного импульсного напряжения. При импульсном питании диоды отдают большую световую мощность, чем при питании постоянным напряжением. Свечение диодов можно проверить камерой сотового телефона или фотоаппарата. На экране будет светлое пятно.

Что нужно знать об инфракрасном спектре?

Инфракрасный спектр — это небольшая часть электромагнитного излучения, которую, к сожалению, наш глаз не может увидеть. Длина волны инфракрасного излучения больше длины волны красного света, т.е., имеет более низкую частоту.

Отсюда и название — инфракрасный означает, находиться под красным.

Электромагнитный спектр — деление по длине волны

Инфракрасные волны находятся между микроволнами и видимым светом, а это очень широкий диапазон. По этой причине они были разделены на три основные группы:

• ближний инфракрасный — от 700 нм до 1 мкм,
• короткий или средний инфракрасный — от 1 мкм до 15 мкм,
• дальний инфракрасный — от 15 мкм до 1 мм.

Разделение на видимый свет и инфракрасный

В ближней и средней инфракрасной области, оптические волокна используются для передачи данных на большие расстояния. Длинное инфракрасное излучение и дальняя его часть, используются для «отдачи тепла» — такой свет используется, например, в инфракрасных обогревателях.

Сфера применения

Сегодня ИК-светодиод можно встретить почти всюду.

В бытовой технике. Пульты для дистанционного  управления (ПДУ), лазерные принтеры, компьютерные «мыши», CD проигрыватели и т. д.

В системах охраны. Организация невидимого тревожного заграждения, невидимая подсветка объектов для камер ночного видеонаблюдения.

Организация светодиодного заграждения (направление невидимого ИК излучения показано условно)

В военной сфере. Невидимые невооруженным глазом лазерные ИК-прицелы, системы наведения управляемых ракет, дальномеры, прожекторы для приборов ночного видения.

В медицине. Пульсометры, тонометры, термометры, приборы для лечения и профилактики кожных и простудных заболеваний, сканеры, приборы лазерной хирургии и многое другое.

В промышленном оборудовании. Датчики движения и подсчета, дефектоскопы, дальномеры, ИК-уровни и отвесы, устройства передачи информации по оптическим линиям связи, источники для накачки мощных твердотельных лазеров.

Какие инструменты потребуются для изготовления ИК фонаря

Собрать нужное количество инструментов — это, пожалуй, самое легкое из того, что нужно сделать перед тем, как попытаться смастерить это инфракрасное чудо природы своими руками.

После того как хозяин наведет порядок в своем втором доме, гараже, и будет знать, где и что у него там лежит, то он с большой легкостью найдет те инструменты, которые пригодятся для того, чтобы смастерить фонарь.

При создании инфракрасного фонаря своими руками используется отвертка.

Прежде всего вам потребуется отвертка. Такой инструмент, как отвертка, любой мужчина просто обязан носить в кармане пиджака вместо бутоньерки. Конечно же, не стоит принимать эту фразу чересчур серьезно, однако задуматься над ней все-таки стоит. Ведь такой инструмент, как отвертка, нужен практически при любом действии, когда нужно что-либо собрать или разобрать. Можно даже сказать, что отвертка — это практически самая универсальная вещь из всех возможных инструментов.

Кроме того, вам потребуется паяльник. Конечно, можно вполне обойтись и без него, но лишним этот инструмент уж точно не будет

Только следует помнить одно очень важное правило, требующее безукоризненного исполнения. Это, конечно же, правильное и аккуратное обращение с таким инструментом, как паяльник

Им очень легко обжечься

Им очень легко обжечься

А кому нужны такие жертвы даже ради ИК фонаря! Все должно происходить очень осторожно, чтобы работа только лишь шла на пользу, а ни в коем случае не приносила какие-либо проблемы, в частности со здоровьем

Другие же инструменты вряд ли могут пригодиться. Тем более что основа для фонаря будет браться уже готовая, так что особо никаких усилий практически не потребуется.

Самое первое, что потребуется для изготовления инфракрасного фонаря, — это, конечно же, основа.

Старый фонарь служит основой для создания инфрокрасного фонаря.

Основу для фонаря найти проще простого. Наверняка же у вас дома полным-полно уже давно не функционирующих старых фонарей. Конечно, тем, кто хочет смастерить исключительно новый фонарь, вполне можно и приобрести такую основу практически на любом радиорынке. Но зачем тратить денежные средства зря на такую мелочь, когда ее вполне можно взять со старого и уже ненужного фонаря. Тем более что одним ударом вы убьете несколько зайцев. Во-первых, вам не придется тратить далеко не лишние деньги на покупку новой основы для ИК фонаря. А во-вторых, наконец-таки давно лежавший старый и неработающий фонарь, который уже, скорее всего, давно покрылся пылью, пригодится хоть на что-либо и не будет занимать место на полке в гараже или в кладовке. Второе, что потребуется, — это самая простая и обыкновенная изолента. Ею при надобности и необходимости вы будете скреплять провода между собой, дабы ваш новоиспеченный ИК фонарь имел возможность к существованию.

Самое главное, что потребуется и без чего не сможет существовать самодельный инфракрасный фонарь, изготовленный своими собственными руками, — это, конечно же, непосредственно сам светодиод. Его можно приобрести по любой доступной для вас цене практически на каждом радиорынке вашего города. Но прежде чем покупать такой светодиод, нужно определиться, какая именно деталь подойдет для будущего инфракрасного фонаря. Все зависит не только от размера (основа и светодиод должны абсолютно соответствовать друг другу), но также и от силы, с какой будет светить линза фонаря.

Вам еще будет нужно несколько метров провода для того, чтобы впоследствии соединить светодиод с питанием внутри основы ИК фонаря.

Когда вы запасетесь всеми необходимыми инструментами и материалами, для того чтобы создать ИК фонарь своими собственными руками, вполне можно приступать и к самому непосредственному процессу сборки фонаря.

На какое расстояние освещает ИК-подсветка

Потребителю проще подобрать модель, ориентируясь на указанный в характеристиках радиус действия аппарата. Различают 3 группы:

• Прожектор короткого действия – радиус ограничен 10 м. Устройства монтируют в видеоглазках, в домофонах, на лестничных площадках, в квартирах, в системах дежурной подсветки.
• Прибор средней дальности – на 20–60 м. Применяется для освещения территории возле дома, залов кинотеатра.
• Дальнего действия – радиус достигает 350 м. Прожекторы устанавливают на стадионах, охраняемых складах, площадях, территории коттеджных поселков закрытого типа.

Чем больше радиус действия прибора, тем меньше угол обзора.

Основные выводы

ИК-подсветка применяется для улучшения параметров видеосъемки в условиях плохой освещенности или абсолютной темноты. Применяемые приборы классифицируются по ряду признаков:

1. Разновидности светоисточника.
2. Особенностям конструкции.
3. Длине излучаемой волны.
4. Дальнобойности.
5. Типу оптической системы.

ИК-подсветка применяется с целью создания лучших условий видеосъемки, обеспечения скрытого освещения, повышения функциональности видеоаналитики, улучшения передачи базы данных и оптимизации работы мегапиксельных камер. Самым распространенным видом приборов является прожектор. По типу выполняемых задач может быть встроенным, с постоянным излучением, импульсным, периметральным. Его применение позволяет снизить энергопотребление, улучшить равномерность подсветки, повысить детализацию предметов и увеличить дальность функционирования датчика движения. Изготовить его можно своими руками на базе импульсного генератора NE555.

Вывод

Инфракрасный порт, несмотря на простоту использования и невысокую стоимость компонентов приемопередатчика, имеет серьезный недостаток: он требует, чтобы передатчик и приемник были видны (невозможно передать информацию, например, через стену). Это одна из причин отказа от инфракрасной схемы передачи данных IrDA. На смену ему пришли технологии, использующие радиоволны (включая Bluetooth и Wi-Fi).

Тем не менее, когда нет препятствий, инфракрасный порт по-прежнему имеет множество применений, так что знайте это! Более того, одно из его преимуществ — способность отскакивать от стен. Благодаря этому свойству, инфракрасный порт можно использовать, например, для построения датчика препятствий.
