Важность гофры при укладке кабеля в доме и на улице

Особенности работы с гофрированными трубами

При прокладывании каналов из гофрорукава нужно соблюдать несколько рекомендаций:

• металлическую гофру режут ножницами по металлу, ПВХ – обычным ножом;
• при нарезании трубы, протяжку нужно придержать и отрезать кусачками, не давая ей ускользнуть внутрь;
• штробы для укладки скрытой проводки подготавливаются заранее;
• в монолитные конструкции, такие как стяжка пола, рукав укладывается до застывания, а кабели протягивают после;
• при необходимости протянуть через один канал несколько кабелей, их лучше смотать изолентой по всей длине для дополнительной изоляции и легкости протягивания;
• толщину трубы берут вдвое больше суммарной толщины протянутых через нее проводов;
• гофра не должна провисать, в выключатели и розетки она входит краем вровень с корпусом;
• металлический рукав обязательно заземлить с обеих сторон;
• угол поворота кабель-канала не должен быть меньше 90 градусов, чем больше жесткость трубы, тем больше угол;
• при большой протяженности электропроводки отрезки гофры соединяют в транзитных коробках.

Порядок монтажа:

1. Произвести точные замеры и нарезать кабели и гофрированную трубу на куски необходимой длины.
2. Протянуть провода через кабель-каналы при помощи протяжки или натягивая гофру на кабель как чулок.
3. Закрепить готовые отрезки на нужных местах.
4. Подсоединить их к щиткам, подрозетникам и транзитным коробкам.

Протягивать провода в гофрорукав лучше с помощником, но при наличии протяжки можно справиться и в одиночку.

В каких случаях нужна гофра при прокладке кабеля?

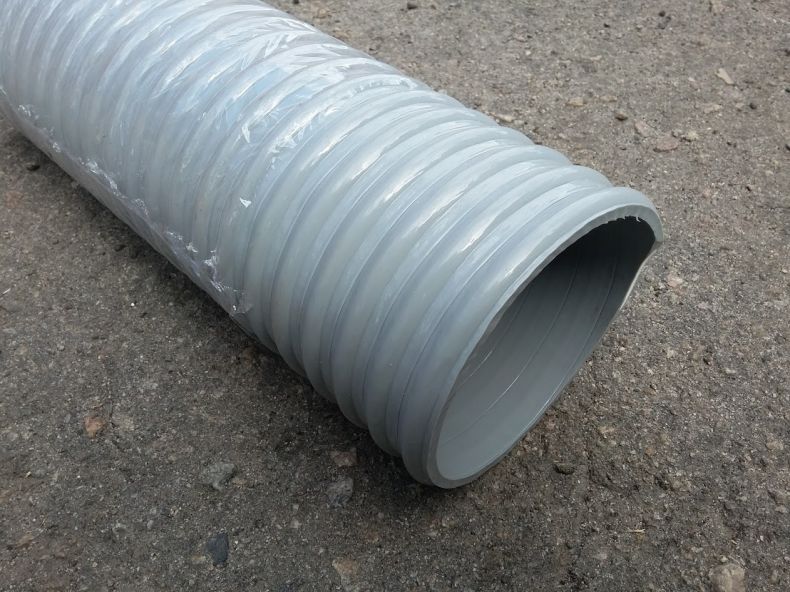

Гофра -это специальная труба особой формы, которая отличается повышенной гибкостью и может быть изготовлена из полимерного ПВХ-пластиката, полипропилена, полиэтилена, полиамидов или же металла.

Основная функция гофры состоит в обеспечении защиты электропроводки в частном доме, в квартире, в любом другом месте монтажа кабельно-проводных изделий от механических воздействий, влияния атмосферных осадков, влаги, УФ-излучения и прочих негативных факторов. Обладая способностью самозатухания, гофра принимает на себя первый «удар», если возникает воспламенение электролинии.

Рассмотрим ситуации, когда использование гофрированной трубы жестко регламентируется нормативами и просто рационально:

монтаж открытой электрической проводки внутри помещений по негорючим поверхностям (бетон, кирпич и т.п.). Для прокладки кабелей по деревянным плоскостям понадобится спецподложка из материала, который не воспламеняется, или обычная металлическая гофра; прокладку кабелей скрытым способом в помещениях, к примеру, в бетонной заливке, рекомендуется дополнять защитой из гофры; монтирование наружных электротрасс, в том числе по воздуху

Важно: следует подобрать гофротрубу, которая не боится УФ-лучей; прокладывание небронированных кабелей в земле. Для этих целей понадобится нержавеющая металлическая или ПНД гофра; монтаж электротрасс в зонах с высокой вероятностью нанесения ущерба кабельным изделиям; создание подвижных частей электроцепи; планирование замены кабель-линии в будущем (для упрощения монтажа гофру можно взять на размер больше)

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Размеры и цены кофры для кабеля

Размеры

Гофротрубы имеют разную «вместимость» и, соответственно, могут быть в диаметре от 16 мм до 65 мм. При этом нужно учесть, что если в гофре планируется размещение нескольких проводов, то необходимо их располагать так, чтобы свободным оставалось примерно половины радиуса.

Слишком плотная укладка будет способствовать быстрому разогреву электромагистрали, поэтому свободный воздушный зазор крайне необходим. Кроме того и провода для группового размещения выбираются особые.

Габаритные размеры гофры для кабеля зависят не только от количества проводов, но и от их сечения. Выбор нужно осуществлять по специальным таблицам.

В любом случае нужно придерживаться некоторых несложных правил и не выбирать слишком «компактные» варианты размещения кабеля. Самые тонкие трубки можно оставить для монтажа приборов освещения (для одиночного провода достаточно 16 мм). К розеткам, в которые не планируется включать мощные приборы (электрочайники, стиральные машины и т.п.) можно подвести провод в гофре 20 мм.

Проводка между двумя электрощитками должна убираться в канал от 32 мм, от щитка и от главной распределительной коробки до коробки следующего порядка — от 25 мм (такая же гофра подойдет для слаботочных линий); в межэтажных перекрытиях нужно ставить каналы от 40 мм.

Цены

В целом стоимость канала определяется стоимостью материала и его габаритами. ПВХ гофра будет самой дешевой, ПП и ПНД обычно находятся в среднем ценовом сегменте.

Металлогофра занимает дорогой сегмент, а разные металлопластиковые изделия формируют нишу «премиум». Дополнительные опции (протяжка и т.п.), разумеется, вызывают удорожание товара, хотя часто незначительное (по соотношению цена/качество эти варианты оказываются лучше).

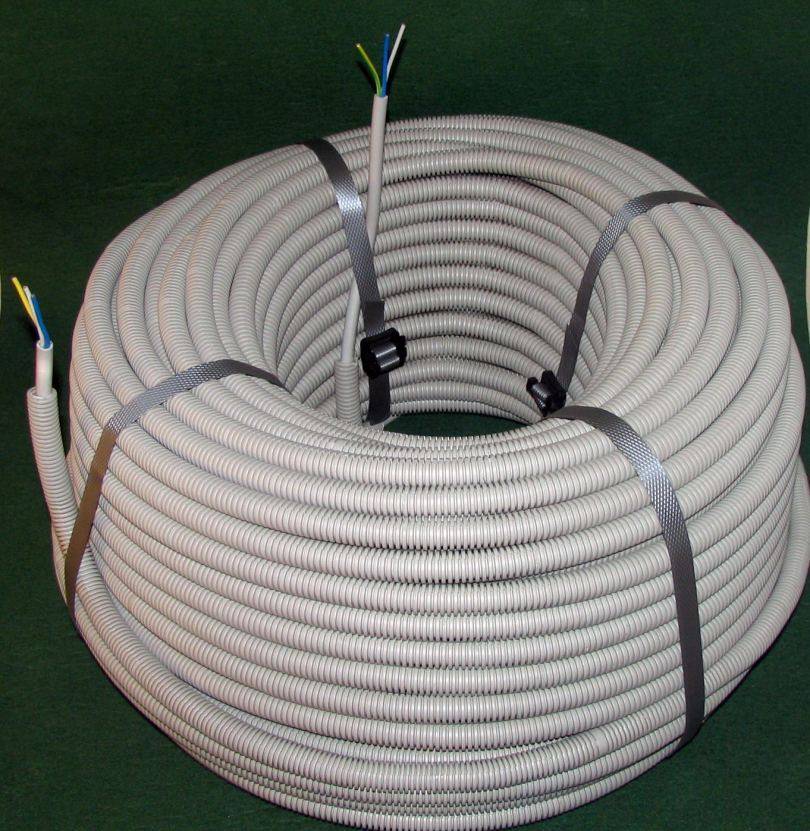

Поставляется в магазин гофра в бухтах по 50 и 100 метров. Нередко магазины продают «отрезы» разной длины, но стоимость каждого метра изделия при этом, естественно, возрастает.

Технология монтажа

Электромонтаж, в котором используются термостойкие гофрошланги, имеет специфичные нюансы, неведомые начинающим электрикам. Поэтому стоит в них подробно разобраться.

В первую очередь необходимо по проекту или чертежу определиться с участками прокладки проводов и их размерами в плане длины шлейфа. Металлическая негорючая гофра для кабеля подрезается по длине ножовкой, а пластиковая – острым ножом.

Если внутри шланга проложена протяжка, то ее откусывают кусачками

Обратите внимание, что тросик находится в состоянии натяжки, поэтому при отрезке его надо придерживать пальцами, а затем загнуть

Далее надо прочно соединить между собой протяжку и устанавливаемый электрический провод и потянуть за тросик с противоположной стороны. Таким способом кабель оказывается внутри полости термостойкой гофры.

Если для прокладки в одном направлении используется несколько проводов, тогда их концы надо соединить изолентой из поливинилхлорида, потому что у нее гладкая поверхность, которая не создаст преград для прохождения внутри полости шланга.

Если длина шлейфа достаточно большая, то вставкой кабеля в термостойкую гофру занимается два человека: один тянет протяжку, другой с противоположной стороны подталкивает провод внутри шланга.

При этом надо проводить работу на прямолинейном участке без загибов и поворотов

Здесь важно не торопиться и не тянуть сильно, потому что всегда присутствует вероятность, что скрутка между тросиком и проводом разойдется

Если такое случилось, тогда придется резать гофрированную трубу по месту расположения конца вставленного кабеля и заново проводить все операции. При этом сама термостойкая гофра будет повреждена.

Итак, если протягивание закончилось успешно, остается лишь уложить собранное изделие в штробы или между плоскостями несущих конструкций строго по проекту и с учетом требований техники безопасности.

Укладка кабеля в гофру

Алгоритм действий при прокладке провода в гофротрубу, имеющую стальную струну-протяжку:

1. Надежно скрутить конец кабеля (либо нескольких проводов) с выступающей из полости проволокой.
2. Обмотать место соединения изолентой, что позволяет плавно продвигать кабель, не зацепляясь за неровную поверхность канала.
3. Аккуратно, без резких движений (лучше на прямолинейном участке, без сгибов) начать вытягивать струну с противоположной стороны гофры, пока из полости не появится провод.
4. Зафиксировать кабель к трубе изолентой с обеих сторон во избежание его ухода внутрь канала при монтажных мероприятиях.

Соединительный узел лучше обмотать изолентой для лучше протягивания через трубу

Работая с гофрой, у которой отсутствует проволока, для укладки кабеля желательно привлечь помощника и соблюдать следующие правила:

1. При протягивании нескольких проводов их нужно по всей длине сложить совместно и закрепить изолентой через каждые 40-50 см. При недостаточной жесткости кабелей расстояние составит 30 см.
2. Конец провода, за который кабель просовывается в гофротрубу, желательно обмотать изолентой на 10-12 см. Это позволит эффективнее преодолевать препятствия внутри канала.
3. Для укладки гибкого и тонкого провода изначально через полость протягивается проволока. После к ней фиксируется кабель. Далее – по аналогичной схеме, что и при работе с предусмотренной заранее струной.

Варианты протягивания провода через гофротрубу в одиночку либо с помощником

Специалисты могут укладывать электропроводку в гофре после ее крепежа на выбранной поверхности либо в углублениях после штрабления. При организации электропроводки в квартире и частном доме расстояние между розетками, выключателями, распределительными узлами незначительное, причем участки преимущественно прямые (максимум – 1-2 плавных изгиба). Поэтому затруднений с протяжкой кабеля не возникает.

Аналогичный подход часто используется при замене поврежденного провода на новый, т.е. без демонтажа отделочных материалов. Однако при монтаже снаружи зданий, к тому же на длинных участках, метод окажется малоэффективным. Лучше вначале уложить провод в гофротрубу, а после фиксировать ее (например, на стальном тросе).

С этой статьей читают: Труба гофрированная ПВХ 20 мм (характеристики)

Как протянуть кабель в гофру с зондом — пошаговая инструкция

Для работы потребуются следующие материалы и инструменты:

• Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
• Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.
• Бокорезы, монтажный нож, рулетка, изоляционная лента.

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки

При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна. Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой

Если зонд уйдет в трубку, придется начинать процедуру заново

Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.

Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.

Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.

Продеть кабель в гофру

При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности

Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

грызуны

заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

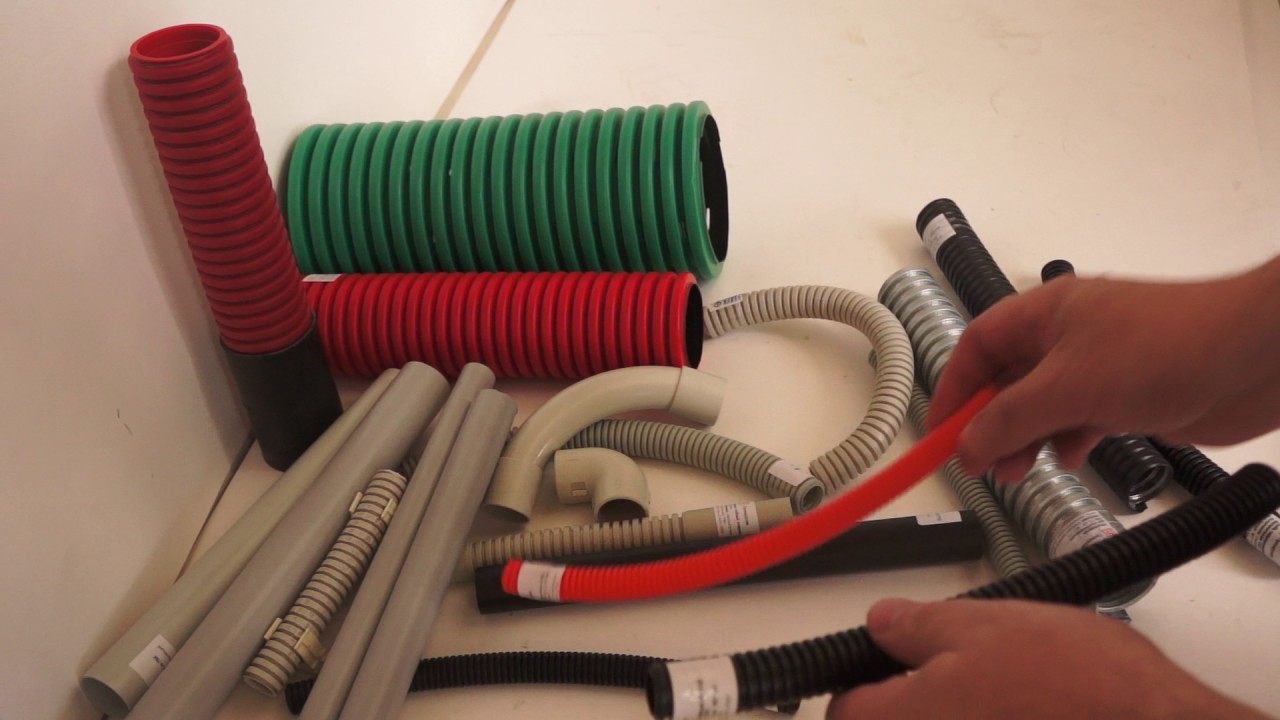

Из чего делают

Термостойкие гофры делают из пластика или металла. В первом случае исходным сырьем могут служить несколько полимерных соединений:

• поливинилхлорид низкой горючести (затухает на воздухе);
• пропилен низкого давления композитного типа;
• полиэтилен высокого давления.

По своим физическим характеристикам полимеры отличаются друг от друга минимально. Все они относятся к влагостойким материалам, не коррозируют и не гниют, температурные условия эксплуатации от -25 до +95 ℃.

Внешне они отличаются цветом. ПВХ обычно серый, ПНД красный или оранжевый (негорючий и жаростойкий тип), ПЭВД – черный или синий.

Металлическая жаростойкая гофра отличается и высокой прочностью, и стопроцентной негорючестью, но обладает повышенной электропроводностью.

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

• Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
• Единый отрезок гофррукава не укладывается в острых углах:
• Повороты не должны располагаться рядом;
• Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
• Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

1. Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
2. Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
3. Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
4. Жгут протягивается в гофрированную электротехническую трубу
5. Кабель в защите закладывается в канал.

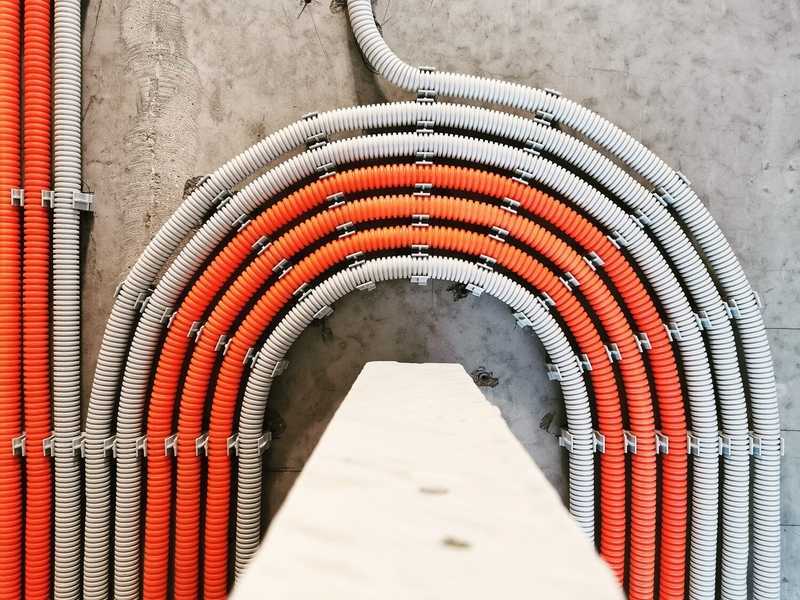

Крепеж

Существует несколько общих правил крепежа:

• Расстояние между крепежными элементами в идеале — 40-50 см;
• Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
• Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
• К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

Виды крепежа для гофрорукавов:

• Дюбель-клипса;
• Дюбель-стяжка;
• Кабельные стяжки КСП;
• Клипсы и скобы с гвоздем;
• U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице

1. При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
2. Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
3. Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;

Особенности гофры для кабеля

Гофра для кабеля – это специальная гофрированная трубка, использующаяся для защиты и организации проводов и кабелей. Она обеспечивает надежную защиту от механических повреждений, влаги, пыли и других внешних воздействий.

Основные особенности гофры для кабеля включают:

• Гибкость – гофра изгибается и подстраивается под нужную форму, что облегчает процесс укладки проводов и сокращает время монтажа.
• Прочность – гофра обладает высокой механической прочностью, что позволяет ей выдерживать различные воздействия и предотвращать повреждения кабелей внутри.
• Устойчивость к воздействию окружающей среды – гофра способна выдерживать экстремальные температуры, влажность, воздействие химических веществ и ультрафиолетового излучения.
• Защита от электромагнитных помех – некоторые гофры имеют экранирующие свойства, благодаря которым защищают кабель от электромагнитных помех и помогают поддерживать его работоспособность.

Гофра для кабеля применяется в различных областях, включая строительство, электротехнику, телекоммуникации и автомобильную промышленность. Она находит применение в укладке кабелей в земле, под полами, в стенах, в автомобильных панелях и других условиях, где необходима надежная защита и организация проводов.

Виды гофр для кабеля:
Вид гофры
Описание

ПВХ гофра
Гофра изготовлена из поливинилхлорида (ПВХ), прочная и гибкая, обладает хорошими диэлектрическими свойствами и стабильной производительностью.
Металлическая гофра
Гофра изготовлена из металлической полосы или проволоки, обеспечивает высокую степень защиты от электромагнитных помех и воздействия механических сил.
Нейлоновая гофра
Гофра изготовлена из нейлона, обладает высокой прочностью и стойкостью к воздействию различных внешних факторов.

Защита от вибрации и механических повреждений

Когда речь идет о кабелях, важным аспектом является их защита от вибрации и механических повреждений. Вибрации могут возникать в различных ситуациях, таких как работа машин и оборудования, движение транспорта или даже естественные сейсмические события.

Механические повреждения могут возникать при установке или использовании кабеля. Это могут быть перегибы, растяжения или повреждения из-за ударов или трения. Все это может привести к обрывам проводов, ухудшению качества сигнала или в худшем случае к полной потере связи.

Чтобы предотвратить такие проблемы, применяются специальные методы и материалы, обеспечивающие защиту кабеля.

Один из подходов к защите от вибрации и механических повреждений — это использование гофрированных кабелей. Гофрированный кабель имеет специальную структуру, которая позволяет ему гибко прогибаться и амортизировать вибрацию. Гофрированные кабели также обладают повышенной устойчивостью к перегибам и ударам, благодаря своей структуре.

Еще одним методом защиты является использование специальных оболочек или защитных прокладок. Эти элементы, как правило, выполнены из прочных и гибких материалов, таких как резина или пластик. Они могут быть установлены непосредственно на кабель или использоваться в качестве дополнительной защитной оболочки.

Другим важным аспектом защиты от вибрации и механических повреждений является правильная укладка и крепление кабеля. Кабель должен быть укладан и закреплен таким образом, чтобы минимизировать его воздействие на вибрацию и уменьшить риск повреждений.

В итоге, защита от вибрации и механических повреждений является важным аспектом при установке и эксплуатации кабелей. Гофрированные кабели, защитные оболочки и правильная укладка и крепление кабеля помогают обеспечить надежность и долговечность кабельных систем.

Условия прокладки

Разделение может происходить по условиям эксплуатации проводки. Она бывает закрытого и открытого типа. Первый тип в свою очередь делится на три категории по условиям пожарной безопасности. Электропроводку можно закладывать в тела негорючих материалов: бетон, кирпич, блоки и прочее монолитное сооружение. Термостойкость гофры в этом случае не обязательно должна быть максимально возможной.

Гофра с проводами может находиться внутри полостей строительных конструкций, которые собраны из негорючих материалов.

Доступность воздуха в полостях требует использования только или ПВХ гофры, или ПВД. Эти два материала относятся к категории полимеров, не распространяющих горение.

Гофрированные термостойкие шланги открытого типа делятся на пять групп в соответствии с условиями эксплуатации:

1. Монтаж по поверхностям внутри зданий из негорючих материалов. Используется любой тип гофры.
2. По возгораемым материалам. Можно устанавливать шланги из поддерживающих горение полимеров только в том случае, если изоляция самого электрического кабеля выполнена из негорючего материала, а монтаж проводится на удалении от плоскости в пределах 10 см.
3. Наружная установка, она же уличная. Для этого лучше использовать термостойкую гофру из категории тяжелых труб. Обычно это или ПНД, или ПЭВД.
4. Проведение проводки в помещениях с высокой пожарной опасностью. Используются гофры, изготовленные только из не распространяющих горения материалов.
5. Во взрывоопасных помещениях. Пластиковые гофры для прокладки электропроводки запрещены.

При строительстве частотного дома нельзя забывать о собственной безопасности и выбирать оптимальный тип термостойкой гофры или иной способ организации каналов для прокладки кабеля.

Гофра на потолке

Сторонники прокладки эл.проводов по потолку без защиты приводят три довода:

монтаж кабеля на потолке без гофры допускается

экономит кучу денег

экономит время на саму работу

При этом практически всегда имеется в виду прокладка кабелей в пучках.

А вместе с пучками сразу нужно вспоминать про понижающий коэффициент. Нормативные документы ГОСТ Р50571.5.52-2011 таблица С.52.3 фактически обязывают устанавливать автоматические выключатели с заниженным номиналом при прокладке кабелей в пучках.

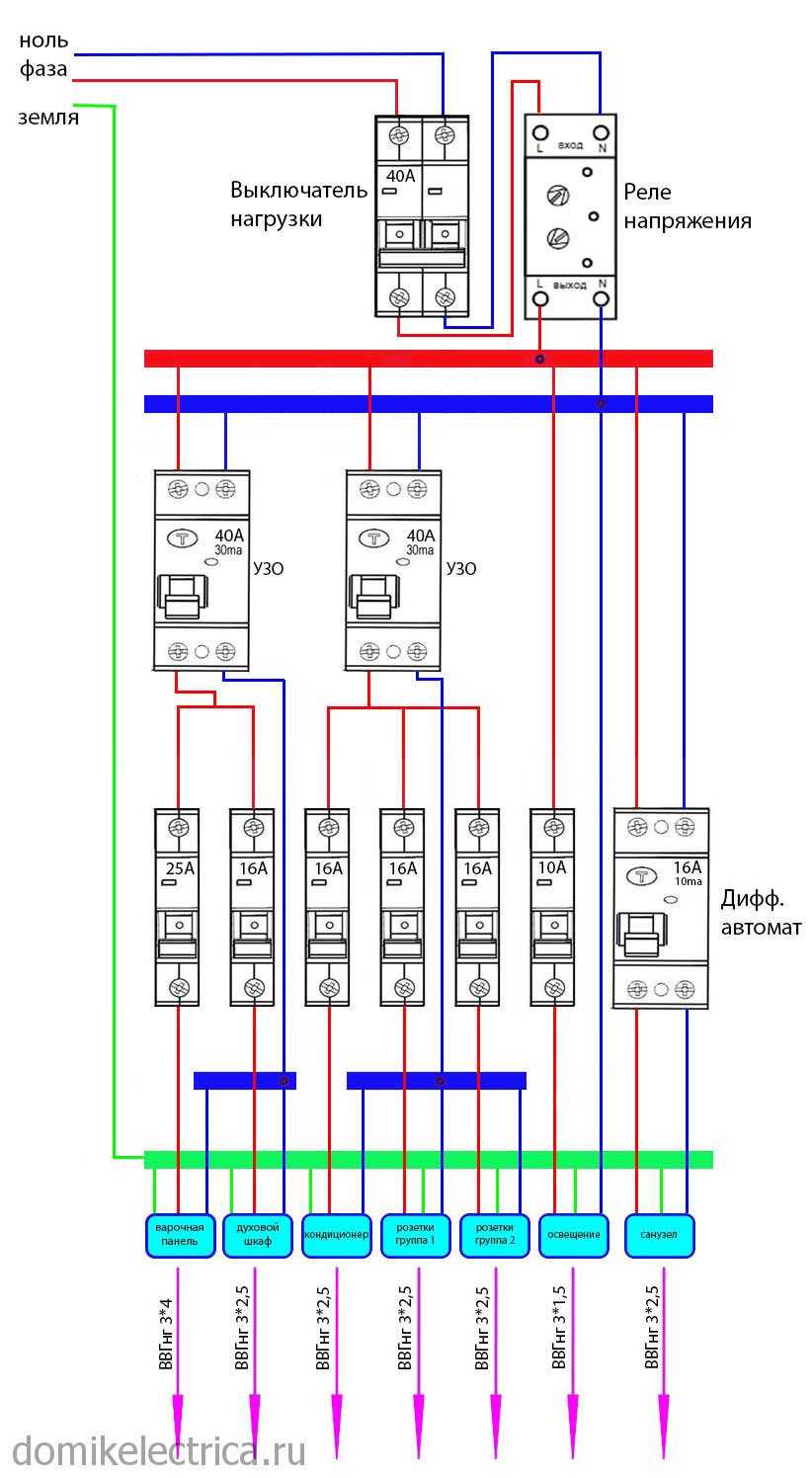

То есть, например у вас уже будет не 16А выключатель на розетку, а всего лишь 10А. Либо придется увеличивать сечение кабеля и использовать не 2,5мм2, а все 4мм2.

В итоге, получается нереализованный запас мощности на розетках, либо кабелях.

Обязательно ли прокладывать кабель в гофротрубе при монтаже электропроводки?

Этот вопрос практически всегда задают заказчики при замене электропроводки, желающие обезопасить свое жилище от пожара из-за короткого замыкания проводов. Плюс этот вопрос подогревают электрики, желающие побольше заработать, так как укладка гофротрубы и затяжка кабеля в гофротрубу оплачивается дополнительно.

Чтобы разобраться с этим вопросом, обратимся к нормативным документам.

ГОСТ Р 53315-2009 предписывает применять в жилых помещениях медный кабель с трудно сгораемой изоляцией (не поддерживающей горение) и низким дымо- и газовыделением. Под эти параметры подходит кабель ВВГнгLS.

Теперь давайте разберемся, нужно ли этот кабель прокладывать в гофрорукавах или защищать другим каким то способом.

В Правилах Устройства Электропроводки (ПУЭ) есть таблица 2.1.3, проливающая свет на этот вопрос.

Как видно из таблицы, кабель ВВГнгLS (из трудносгораемых материалов) разрешено укладывать “непосредственно”, т.е. без какой-либо дополнительной защиты, на любые строительные основания открытым способом или в штробе. Единственное исключение – скрытая проводка по сгораемым основаниям.

По сгораемым основаниям ПУЭ рекомендует под кабель укладывать несгораемые подкладки. Гофротруба для этого (как подкладка) не подходит, так как она сделана из ПВХ и всего лишь не поддерживает горение (как и кабель ВВГнгLS) и не является несгораемой. Несгораемой прокладкой может выступать металл, но не ПВХ.

Если уложить трудносгораемый кабель в гофротрубу, то мы тем самым только усугубим положение и понизим пожаробезопасность электропроводки. Объясняется это тем, что кабель в гофротрубе будет при повышенной нагрузке больше нагреваться из-за того, что вокруг него находится воздух, а он, как известно, имеет низкую теплопроводность. Кабель, заложенный в штробу и оштукатуренный, охлаждаться будет быстрее, так как штукатурка лучше проводит тепло нежели воздух. Плюс ко всему, воздух, находящийся в гофре, поддерживает горение и способствует распространению дыма и вредных газов, образующихся при горении.

Из вышесказанного следует, что придерживаясь ГОСТа при выборе электро кабеля для проводки, укладка его в гофротрубу не нужна, даже наоборот, может только повысить пожароопасность электропроводки.

Гофрированную трубу запрещено применять для силовой проводки в деревянных и каркасных строениях.

Гофротруба используется для защиты кабеля от механических повреждений, например, при заливке бетонной стяжки или при укладке заменяемых линий (на прямых участках), т.е. чтобы в будущем можно было заменить электро кабель.

Без ограничений гофротрубу можно использовать для укладки слаботочной проводки (телефон, интернет, сигнализация, телевизор…).

Гофра для проводов

Гофра выполнена из гибкого пластика или металла и имеет спиральную форму. Она способна выдерживать различные нагрузки, в том числе сжатие и растяжение, а также защищает провода от воздействия влаги, пыли, химических веществ, ультрафиолетового излучения и других вредных факторов.

В применении гофры для проводов есть ряд преимуществ. Во-первых, она обеспечивает надежную защиту проводам и кабелям, что позволяет продлить их срок службы. Во-вторых, использование гофры позволяет легко организовать и закрепить провода в нужном месте. В-третьих, гофра упрощает монтаж и демонтаж проводов, так как она позволяет легко добавлять или удалять провода при необходимости. В-четвертых, гофры для проводов также обеспечивают электромагнитную совместимость.

Гофра для проводов широко применяется в различных отраслях промышленности, включая электротехническое производство, машиностроение, автомобильную промышленность и др. Она используется для организации и защиты проводов в электрических щитах, автомобилях, бытовой и промышленной технике, компьютерах и других электронных устройствах.
