Гидроаккумулятор: устройство и принцип работы гидробака в системе водоснабжения

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

1. На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
2. После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
3. Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
4. На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой — это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
5. К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
6. Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
7. В конце подключают электрический кабель питания к реле — монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

Рис. 11 Как установить гидроаккумулятор в линию

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

Давление в гидроаккумуляторе 24 литра

Часто можно услышать вопрос, какое давление в гидроаккумуляторе 24 литра нужно поддерживать? А если бак большой, то, какое давление в гидроаккумуляторе 50 литров, или 100 литров? Отвечая на этот вопрос, можно утвердительно ответить, что давление в баке никак не зависит от объема бака. Именно поэтому, давление воздуха в гидроаккумуляторе на 50 литров и даже на 150 литров необходимо поддерживать на абсолютно одинаковых значениях.

Все дело в том, что гидроаккумулятор для систем водоснабжения работает совместно с насосным оборудованием. Соответственно систему водоснабжения мы настраиваем так, чтобы при открытии крана, насос включился и вода потекла. При закрытии крана, соответственно мы хотим, чтобы насос выключился. За такой комфорт отвечает маленькое, незаметное устройство – реле давления или датчик протока:

Реле давления отслеживает, простите за каламбур, давление. Так вот, при закрытии крана, насосная станция продолжает работать, нагнетая давление воды в трубах водоснабжения. Достигая определенного значения, реле, размыкает контакты и насос выключается. Значение давления, конечно может быть разным, но как минимум не превышать порога разрыва труб, трубных соединений, или же гидравлической части насоса.

Обычно, давление в системе водоснабжения загородного дома считается вполне достаточным в 2,5 атмосферы. Давления всего 2-х атмосфер вполне хватит для: душевых процедур, помыть посуду, других повседневных нужд и устойчивой работы стиральной машины. Таким образом, отвечая на вопрос, какое давление в гидроаккумуляторе необходимо поддерживать, с уверенностью можно сказать, – любое ниже порога срабатывания реле давления, иначе насос выключится быстрее, чем будет закачен гидроаккумулятор.

Одно из правил гасит, что правильное давление, выставленное в баке, должно быть ниже порога на 10%. Домовладельцы обычно немного перестраховываются и выставляют значение ниже на 12 – 15%. Стандартные настройки, выставляемые на заводе, как правило, составляют 1,5 атмосферы для любого бака. Со временем, давление в сосуде немного падает, так как есть допустимые потери через золотник. Подкачать бак можно обычным велосипедным качком, предварительно слив полностью из него воду.

Для чего необходим такой накопитель

Как выяснили из принципа работы накопителя, главная его функция – поддержка постоянного давления воды в трубопроводе, будь то система отопления или водопровод.

Для полной ясности давайте рассмотрим все основные функции, которые выполняет накопитель:

• Продление срока эксплуатации насосного оборудования за счет преждевременного износа отдельных деталей. Запас воды в груше позволяет использовать водопровод без подкачки насосом. Он включится только тогда, когда запас иссякнет и давление упадет. Электродвигатель, установленный на насосе, рассчитан на определенную норму включений за один час. Накопитель предоставляет электродвигателю своего рода запас включений, продлевая его срок службы.
• Гидробак поддерживает стабильное давление водопровода, что избавляет от перепадов напора воды. Человек пользуется холодной и горячей водой. При одновременном открытии нескольких кранов происходит колебание воды, а вместе с ней и ее температуры. Например, один человек купается в душе, настроив смесителем подходящую температуру воды. Второй человек резко на кухне открывает кран холодной воды. Результат, в душевую кабинку пошел кипяток, так как давление горячей воды превысило давление холодной. Гидроаккумулятор мгновенно выравнивает давление, избавляя от таких неприятностей.
• Для любого трубопровода самым страшным является гидроудар. Внутри водопровода он возникает при включении насоса. В системе отопления при недостаточном давлении нарушается циркуляция. Вода внутри котла закипает, что вызывает резкие гидроудары по трубопроводу. Благодаря накопителю этих проблем можно избежать.
• Кто пользуется автономной системой водопровода, знает, что при отключении электроэнергии дом остается без воды. Накопительная емкость создаст небольшой запас на первое время, что очень востребовано для загородных домов.

Ознакомившись с устройством, можно ответить на вопрос, для чего нужен гидроаккумулятор в системе водоснабжения и отопления? Он необходим для стабильной работы автономной системы.

Проблемы с давлением

Такая проблема может быть вызвана рядом причин:

• повреждение ниппеля – через него уходит воздух;
• неправильная настройка реле давления;
• повреждение корпуса бака.

Последовательность действий для ремонта:

• вначале стоит проверить целостность самого корпуса – если он прогнил, то возможно потребуется замена гидроаккумулятора;
• если с корпусом все в порядке, стоит проверить работу реле давления. Вполне возможно, что его настройки сбились;
• для этого, стоит попробовать разные режимы работы для гидробака – если реле действует, значит нужно искать причину в другом месте;
• теперь нужно проверить ниппель – он может стравливать воздух, если это так, то ремонт сведется к его замене.

Манометр может показывать неверные значения

Еще одна причина – в неисправности манометра. Т.е. он может показывать неправильные цифры. Этот момент также стоит учитывать.

Как выбрать гидроаккумулятор?

Основополагающий критерий гидроаккумулятора для любой системы водоснабжения – объем

Как определить оптимальную вместительность резервуара для своих нужд? Тут нужно принимать во внимание четыре важнейших фактора: мощность насосного оборудования; количество домочадцев, которые пользуются водопроводом; число точек забора, включая не только краны и выходы под сантехнику, но и выходы для бытовой техники; максимальное число включений/отключений насосного оборудования за час

При выборе устройства важно правильно рассчитать объем

Специалисты вывели определенные ориентиры для расчета объема гидроаккумулятора. Например, если число домочадцев не превышает трех человек, а насос развивает мощность около 2 куб.м./ч, то вам будет достаточно бака вместительностью 24 л. Если число потенциальных пользователей варьируется от четырех до восьми, а мощность насоса составляет 2,5 куб.м./ч, покупайте гидрорезервуар объемом 50 л.

Но это мы рассмотрели минимальные объемы баков для удовлетворения бытовых нужд. Если же вы покупаете гидроаккумулятор с целью резервирования большой массы воды на случай длительных отключений электроэнергии, их объем может быть неограниченным. Хорошее решение для таких ситуаций – приобретение бака с возможностью подсоединения к нему дополнительных резервуаров.

Совет. Покупая бак, не забывайте, что чем меньше его объем, тем чаще возникает необходимость включения насоса и тем выше риск его преждевременного износа. Как правило, количество максимальных включений/выключений насосов колеблется в рамках 20-30 циклов за час – все, что выше неизбежно приводит к скорой деформации прибора.

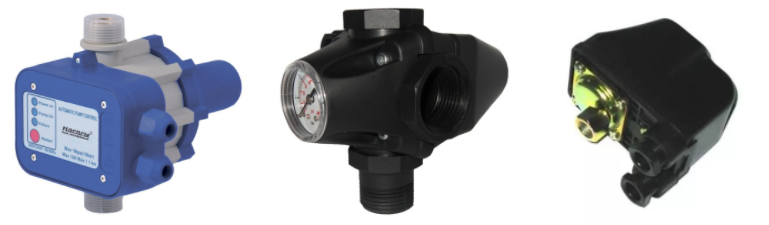

Реле давления для гидроаккумулятора и как отрегулировать

Рассматриваемое приспособление используется для автоматического регулирования работы насоса

При регулировании реле давления нужно обратить внимание на следующие термины:

• Нижнее давление – это параметры запуска насоса, стандартное значение 1,5 Бар;
• Параметры верхнего давления используются для раздвижения контактов реле и дальнейшего отключения насоса. Здесь используются показатели в 2,5-3 бар;
• Гранично допустимое давление не должно превышать 5 бар.

После запуска станции вода начинает накапливаться в мембране или груше. В дальнейшем жидкость будет выталкиваться по трубам к потребителям. После приобретения необходимого оборудования нужно проверить давление воды. Рассматриваемые устройства имеют специальные манометры, но эксперты утверждают, что такие приборы имеют значительные погрешности измерений.

Обратите внимание! Для проверки показателей давления рекомендовано использовать манометр для автомобиля со специальной шкалой.
Реле давления

Во время проверки давления воздуха в мембранном баке снимают защитную крышку и подсоединяют манометр к ниппелю. Следует заметить, что при уменьшении давления в гидробаке, увеличивается объём закачанной жидкости.

Для создания необходимого напора жидкости в ёмкость нужно закачать воздух до установления давления на значении в 1,5 атмосфер. Увеличение показателей приводит к частым включениям и изнашиванию насоса. Слишком маленькое давление приведёт к раздуванию и выходу из строя резиновой груши.

Во время регулирования реле нужно снять крышку из прибора, после чего мы обнаружим корпус с двумя пружинами, на которых вкручены большая и маленькая гайки. Заметим, что первая гайка регулирует нижний уровень давления (обозначим её символом Р). Вторая, маленькая гайка используется для регулировки разницы давления (обычно обозначается буквой Н). Работу начинают относительно нижнего давления, которое выставляется на большой пружине.

Гидробак с реле давления

После заполнения гидробака сжатым воздухом включают насос и следят за положением стрелки манометра. Если показатели превысят верхнюю границу, нужно будет отключить насос. Предельный напор в системе устанавливается после остановки стрелки на манометре.

Обратите внимание! При регулировке нужно соблюдать рекомендованные параметры работы насосной станции, указанные в инструкции к изделию.

Во время настройки реле желательно соблюдать разницу между верхней и нижней границей давления в пределах одной или двух атмосфер, что обеспечит правильное использование насосной станции. После закачки воды и установления верхнего порога, насос отключают и начинают регулировать реле. Для этого маленькую гайку вращают до запуска механизма. Далее сливают воду с системы до тех пор, пока не запустится насос. Обычно это происходит при нижнем пороге давления.

Важно! Установите нижнюю границу на 0,1-0,3 атмосферы выше, чем давление в гидроаккумуляторе. Это позволит увеличить срок эксплуатации груши.. На следующем этапе работ вращаем большую гайку для установки нижнего давления

Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной

На следующем этапе работ вращаем большую гайку для установки нижнего давления. Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной.

Как правильно подключить гидроаккумулятор к скважине

Гидроаккумулятор поддерживает необходимое давление в водопроводе и сглаживает перебои в работе насоса.

Если в доме есть такой агрегат, то вам не нужен архаичный бак на чердаке.

Из статьи вы узнаете, как подключить гидроаккумулятор к колодцу или скважине.

Подключение гидроаккумулятора

Владельцы частных домов интересуются тем, как подключить гидроаккумулятор к скважине. Дальше вы узнаете, какие существуют способы подключения, и как выбрать тот или другой способ в различных условиях.

Схема «насос — обратный клапан – гидроаккумулятор — датчик давления». Это самая простая схема, которую применяют с погружными и полупогружными насосами. Насос подает воду в систему, к которой присоединен гидроаккумулятор. Сразу за аккумулятором устанавливают датчик давления, который управляет насосом.

Как выбрать насос для такой системы? Если вы расходуете больше 10 литров воды в минуту, то используйте центробежные насосы. Они производительней на 40-80 процентов, поэтому за минуту подают больше воды, чем вибрационные. Если расход меньше, используйте вибрационные насосы. При глубине до воды в скважине или колодце больше 3 метров используйте только центробежные насосы. Мощности вибрационных насосов не хватит для необходимого давления воды.

Если глубина до воды больше 30 метров, используйте полупогружные насосы.

Схема насос – обратный клапан – бак – дополнительный насос – гидроаккумулятор – датчик давления.

Такая схема снижает нагрузку на основной насос, потому что он работает в стабильном режиме до наполнения бака. Включайте и выключайте насос вручную или установите в баке датчик уровня воды для автоматического управления основным насосом. При такой схеме для основного и дополнительного насосов используйте погружные вибрационные насосы. Они дешевле, и их мощности хватит для потребления до 20 литров в минуту.

При более высоком расходе применяйте для основного погружной центробежный, а для дополнительного поверхностный центробежный насосы.

Использование насосных станций

Насосная станция – готовый агрегат, состоящий из поверхностного центробежного насоса, гидроаккумулятора емкостью 5-10 литров и датчика давления. Если до воды больше 5 метров, используйте насосную станцию как дополнительный насос и датчик давления, это вызвано особенностями работы поверхностных насосов.

Для чего станции дополнительный гидроаккумулятор? Насос станции, как и остальные виды насосов, плохо реагирует на включение чаще 5-6 раз в минуту. Емкости встроенного ГА хватает только для выравнивания перепадов давления при включении-выключении насоса. Подключив дополнительный ГА, вы обеспечите комфортные условия работы насоса и продлите срок его службы.

Вертикальный или горизонтальный гидроаккумулятор? Устройство вертикальных и горизонтальных ГА одинаково. Поэтому лучше тот, который больше подходит к вашим условиям. Если у вас много свободного места, используйте горизонтальный. Если свободного места мало, используйте вертикальный. На фотографиях горизонтальный гидроаккумулятор aquasystem и вертикальный reflex объемом 200 литров.

При покупке не забывайте оформлять гарантию. Сложная техника время от времени ломается даже при правильном уходе.

Подключение гидроаккумулятора к глубинному насосу выполняйте с соблюдением правил техники безопасности, отключайте электричество, чтобы избежать случайного включения насоса. Давление в водопроводе 1,5-2,5 атмосферы, подключив гидроаккумулятор или датчик, проверьте все соединения на протечку.

Применение гидроаккумулятора продлевает срок службы насосов, повышает давление в системе водоснабжения. Правильное применение гидроаккумулятора превращает пластиковый бак для воды, два дешевых вибрационных насоса и недорогой датчик давления в полноценную насосную станцию. По своим показателям такая станция в 2-3 раза превосходит промышленные аналоги такой же стоимости.

Рекомендации по эксплуатации

Неисправность, чаще всего встречающаяся у гидроаккумуляторов, это разрыв резиновой мембраны. Произойти это может из-за резкого скачка давления во время закачки, либо по причине износа материала от долгой эксплуатации. Потеря мембраной герметичности незамедлительно скажется на напоре воды в водопроводной сети. Он резко снизится, либо начнёт скакать, то увеличиваясь, то падая практически до нуля.

Подтвердить разрыв мембраны может только разбор корпуса бака. Одновременно с этим, производится и установка новой резиновой перегородки между внутренними отсеками аккумулятора. Пошагово весь процесс выглядит таким образом:

• Гидроаккумулятор отключается от водопроводной системы.
• Отвинчиваются болты, крепящие горловину, или две половины бака (в зависимости от модели).
• Старая мембрана удаляется и заменяется целой.
• Корпус собирается в обратном порядке, болты крепко затягиваются.
• Устройство вновь подсоединяется к водоснабжению и запускается в работу.
• Проверяется реле, не сбились ли настройки за время ремонтных работ.

Это общий принцип ремонта, конкретные нюансы замены мембраны могут различаться у разных модификаций бака.

Как устроен и работает накопитель

Гидроаккумулятор

Чтобы выяснить, что такое гидроаккумулятор, надо в первую очередь рассмотреть его устройство, а оно довольно простое.

За железным корпусом спрятана резиновая камера – груша, предназначенная для накопления воды.

Между корпусом и грушей закачан под давлением воздух – 1,5–2 атмосферы.

Внутри бака вода не контактирует с металлическими стенками корпуса, так как она содержится в резиновой камере.

Для регулировки давления воздушная камера оборудована пневмоклапанном. К корпусу гидроаккумулятора резьбовым соединением подключен патрубок. Через него вода попадает внутрь резиновой груши.

Поступающая под давлением вода идет с пузырьками воздуха, который надо периодически удалять. Баки больших объемов от 100 л оборудуются специальным клапаном.

Через него стравливают скопившийся внутри мембраны воздух. Обычно большие устройства имеют вертикальное исполнение с установленным сверху клапаном. Такое расположение обусловлено тем, что скопившийся воздух направляется вверх как раз к тому месту, где находится клапан.

Гидроаккумуляторы малой емкости не имеют такого клапана, поэтому при монтаже надо предусмотреть тройник с кранами. Одним краном перекрывают всю систему, а другим стравливают воздух.

Причем удалить с груши воздух можно только со всей водой. Гидробаки маленького объема часто имеют горизонтальное исполнение, но для системы автономного отопления производят вертикальные.

Монтируют бак в таком месте, где есть к нему свободный доступ, так как со временем требуется производить профилактические работы. Часто это связано с той же подкачкой воздуха.

Сечение подводящего трубопровода должно совпадать с диаметром напорного патрубка. Таким образом, уменьшаются гидравлические потери трубопроводной системы.

Работа накопительной емкости

Принцип работы бака любой емкости, предназначенного для водоснабжения, одинаков. Насос под давлением заполняет мембрану водой. Порог давления регулирует реле. Оно отключает насос при достижении допустимого значения.

Чем больше его объем, тем реже будет включаться насос для подкачки, естественно, и запас воды тоже увеличится. Работу реле можно регулировать, что позволяет оптимально настроить давление воды автономной системы.

Для отопительной системы применяется такая же конструкция гидробака, только принцип работы немного отличается. Здесь отсутствует реле, отвечающее за рабочее давление.

Автономное отопление представляет собой замкнутое кольцо, по которому движется вода, перекачиваемая циркуляционным насосом. При увеличении температуры происходит расширение воды, которую лишнюю часть забирает мембрана бака.

После перевода котла на меньшую температуру, вода в системе остывает и, естественно, требуется добавление новой, чтобы поднять давление. Вот здесь опять на помощь приходит гидробак, который отдает накопившуюся в груше лишнюю воду.

Зачем нужен гидроаккумулятор?

Гидробаки для систем водоснабжения поддерживают заданное давление, создают определенный запас воды в автономной сети и, обеспечивая постоянный и ровный поток жидкости, исключают риск поломки бытовой техники. Это оборудование эффективно сглаживает скачки давления при пользовании водой потребителями и при включении и выключении насосной станции.

Для чего нужен гидроаккумулятор в системе водоснабжения:

1. Поддержание постоянного давления в системе водопровода и защита сети водоснабжения от перепадов напора. От перепадов давления в системе при использовании нескольких точек водозабора одновременно возникают также перепады температуры. Из-за температурных колебаний можно обжечься, моя посуду, или же попасть под холодную струю душа. Бак с гидроаккумулятором решает эту проблему.
2. Защита системы обвязки труб от гидравлических ударов, а значит, от трещин и разрывов в трубопроводе, и как следствие от потопа.
3. Продление срока эксплуатации насосной станции. В напорном баке всегда остается определенное количество жидкости, которая в первую очередь поступает на точку водозабора при открытии крана. Насос при этом не включается до тех пор, пока вода из гидроаккумулятора не будет израсходована.
4. Аварийное обеспечение небольшим количеством воды (100-200 литров) потребителей при отключении водоснабжения или электроэнергии.

Таким образом, установка гидроаккумулятора для систем водоснабжения закрытого типа имеет большое значение, чтобы обеспечить стабильное функционирование водопровода в частном доме.

Какое давление должно быть в гидроаккумуляторе

Существует несколько методик точного подбора вместимости бака гидроаккумулятора, но главным считается принцип выбора по ёмкости накопительного резервуара. Исходными данными служат количество и характер точек водопотребления, мощность и тип насоса, максимально допустимое число его включений, желаемое давление воды в сети

Важно также, какой объём воды из бака можно использовать до следующего включения насоса, а также при перебоях в подаче электричества. Допустимая разница в давлениях воды устанавливается в процессе настройки реле давления. Запас воды в гидроаккумуляторе (который обычно составляет до половины его общей ёмкости) можно с достаточной точностью определить по теоретической ёмкости бака и перепаду давлений в нём:

Запас воды в гидроаккумуляторе (который обычно составляет до половины его общей ёмкости) можно с достаточной точностью определить по теоретической ёмкости бака и перепаду давлений в нём:

• Для бака до 50 л, при разнице давлений до 1 ат — 15,0…12,5;
• Для бака до 100 л, при разнице давлений до 1 ат — 30,0…16,5;
• Для бака более 100 л, при разнице давлений до 1 ат — 70,0…55,0;
• Для бака до 50 л, при разнице давлений до 1,5 ат – 13,5…8,0;
• Для бака до 100 л, при разнице давлений до 1,5 ат — 25,0…20,0;
• Для бака более 100 л, при разнице давлений до 1,5 ат — 55,0…40,0.

Объём ёмкости гидроаккумулятора с достаточной точностью определяется по следующим практическим соотношениям:

• Для поверхностных насосов с мощностью до 1 кВт – не менее 25 л;
• Для поверхностных насосов с мощностью более 1 кВт – не менее 50 л;
• Для погружных насосов с мощностью до 1 кВт – не менее 20 л;
• Для погружных насосов с мощностью до 1,5 кВт – не менее 50 л;
• Для погружных насосов с мощностью до 5 кВт – не менее 100 л.

Вместимость бака гидроаккумулятора зависит также от количества точек разбора воды и числа проживающих в доме. Например, для небольшой семьи со скромными потребностями (по одному крану на кухне и в душевой, +санузел) достаточно будет 50 л, а при наличии ванной потребуется ёмкость не менее 100 л.

Ёмкость рассматриваемого устройства зависит также и от места его установки. Гидроаккумулятор вертикального исполнения, который смонтирован в верхней точке водозабора (например, на высоте 4,5…5 м), добавляет примерно треть к проектному значению давления, что позволит насосу включаться реже. При этом, однако, следует учесть, что помещение для монтажа гидроаккумулятора должно иметь минимальный перепад температур, т. е., либо хорошо утепляться, либо быть постоянно отапливаемым в холодное время года. Минимальными должны быть и колебания относительной влажности.

Привычка подбирать всё с запасом для объёма гидроаккумулятора не годится. Дело в том, что, если объём воды в баке подолгу застаивается, то, во-первых, страдает внутренняя поверхность ёмкости, а, во-вторых, ухудшается качество самой воды (особенно, если при монтаже схемы водоснабжения не предусмотрели установку фильтров биологической очистки). В таком случае придётся часто сливать воду из ёмкости, а толку от габаритного гидроаккумулятора окажется мало.

Большинство производителей заявляет о возможности корпуса и соединительной арматуры выдерживать постоянные эксплуатационные давления не ниже 10 ат. При выборе учитывается также номинальное превышение температуры воды, которое допускает материал мембраны. Для качественных материалов он не может быть меньше 70…100°С.

Производитель подобной продукции в нашей стране — торговая марка Jeelex. Популярны также гидроаккумуляторы от Aquasystem (Италия) и Reflex (Германия).

Общий принцип использования гидроаккумулятора

Функционирование любой гидравлической системы предполагает подачу масла к исполнительным механизмам с помощью специального нагнетательного устройства – гидромотора. При этом часть жидкости направляется в аккумулятор и находится в нём под давлением, равным рабочему давлению в системе.

После совершения полезной работы исполнительный механизм останавливается, и гидравлический мотор отключается. Для повторения рабочего цикла его необходимо снова включить. Попеременное включение и отключение оборудования изнашивает его, и для предупреждения износа используется гидроаккумулятор, который отдаёт масло в магистраль, тем самым повышая давление в системе до рабочих значений. Как только запас масла в аккумуляторе закончится, нужно включить гидромотор, который станет питать исполнительные механизмы, попутно заполняя аккумулятор.

Подобным образом аккумулирующее оборудование функционирует и в аварийных режимах – при утечках рабочей жидкости. В этом случае гидроаккумулятор выбрасывает запасённое масло в магистраль, компенсируя его потери и восстанавливая функциональность гидравлики.

Причины поломок и методы их устранения

Поломки накопительной емкости могут быть самые разные. Если это не связано с выходом из строя электродвигателя насоса в системе водоснабжения, то распространенные неисправности выражаются слабым напором воды или частым включением подкачки.

Выявить неисправность и устранить ее помогут следующие рекомендации:

• Самопроизвольное включение подкачки с закрытыми всеми кранами говорит об утечке из системы воды. В домашних станциях обычно это происходит из-за поломки клапана заборной трубы, находящейся внутри скважины. Мембрана гидробака будет стравливать воду через сломанный клапан в скважину, что сопровождается снижением давления и частыми подкачками насоса. Устранить неисправность можно заменой клапана или чисткой его гнезда от грязевых накоплений.
• Если при открытии крана сразу включается насос, значит, внутри бака слабое давление воздуха или лопнула мембрана. Это легко узнать, сняв защитный колпачок с золотника и проверить давление манометром. Процедура делается при отключенном питании насоса и стравленном давлении воды. Если при нажатии манометром с золотника пошла вода, значит, лопнула мембрана и ее надо заменить. При недостаточном давлении нагнетают воздух автомобильным насосом до указанных в инструкции параметров.
• Большая разница включения и выключения насоса говорит о неправильной регулировке реле. Его можно отрегулировать самостоятельно, выставив нужные пределы. Это делается двумя гайками, скрытыми за пластиковым корпусом реле. Гайка с большой пружиной отвечает за давление воды и включение насоса. Гайкой с малой пружиной регулируют разницу давления.

Ремонт — замена груши

Ну а видимой причиной поломки может быть повреждение металлического корпуса.

Его можно исправить в сервисном центре, хотя иногда лучше купить новый.

Конструкция гидроаккумулятора несложна.

Если понять устройство и принцип работы практически все обслуживание можно делать самостоятельно.

О том, как устроен гидроаккумулятор, рассказывает Добродушный сантехник на видео:
