Характеристики галогенной лампы

Какой фирмы лучше выбрать для авто лампу H4

Лампы с цоколем H4 – довольно популярный товар, а потому можно увидеть много компаний, которые их производят. Однако не все дадут то качество, которого ждут.

И какие же фирмы лучше выбрать? Мы предлагаем к рассмотрению пять таких, которые дадут то, что все автовладельцы желают, в таблице ниже.

Компания	Описание
Philips	Нидерландская компания, известная разнообразием продуктов из разных категорий. Но именно этот производитель даёт всем автовладельцам качественные автомобильные лампы.
Osram	Самая известная на автомобильном рынке немецкая компания, которая производит наиболее качественные лампы различных видов. Их продукция характеризуется долговечностью, ярким светом и высокой ценой.
Bosch	Данный бренд также из Германии и также, как и Philips, производит продукцию различных категорий. Их ассортимент автомобильных ламп H4 менее обширный, чем у многих, но качеством не уступает тем же Osram и Philips.
MTF-Light	Единственный отечественный производитель, который производит высококачественный продукт и при этом продает его по вполне разумной цене. За ресурс их ламп не стоит переживать – они отработают каждую вложенную в них копеечку.
Sho-Me	Южнокорейская форма, которая представляет Азию. Является наилучшей азиатской фирмой и в вопросе качества, и в вопросе цены.

Нужно брать продукцию только известных производителей

Общие характеристики устройства

Галогенные изделия с цоколем G4 потребляют намного меньше энергии, чем традиционные лампы накаливания.

Срок их полезного использования составляет от 2000 до 4000 часов при нормальной эксплуатации в оптимальных условиях, указанных производителем в сопроводительных документах.Продукты с базой G4 включаются и выключаются практически мгновенно, буквально теряя долю секунды на первоначальное включение. Человеческий глаз не может его обнаружить, и процесс активации полностью невидим для пользователя

Вольфрамовая нить внутри колбы во время работы нагревается до 3000 ° C. Мощность светового потока в зависимости от типовой конструкции модуля варьируется от 200 до 5000 лм. Номинальное напряжение может меняться в зависимости от условий использования источника света.

Различия галогеновых ламп

В зависимости от назначения галогенные источники света могут различаться:

• по конструкции;
• по цоколю;
• по напряжению питания.

Конструкция и тип

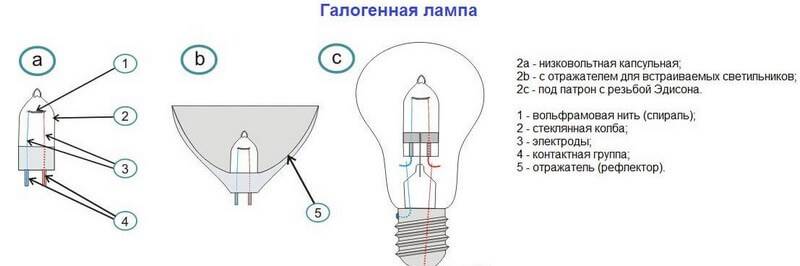

На сегодняшний день промышленность выпускает галогенные лампы разнообразных размеров и форм. Капсульные приборы имеют вид компактной колбы-капсулы, которая в дополнение может оснащаться отражателем. Обычно такие лампы используют на транспортных средствах и в светотехнике (кино и фотосъемка, проекторы и пр.), но могут применяться и для точечного освещения жилых помещений или ландшафтного дизайна.

Капсульные галогенные лампы с собственным отражателем света и без

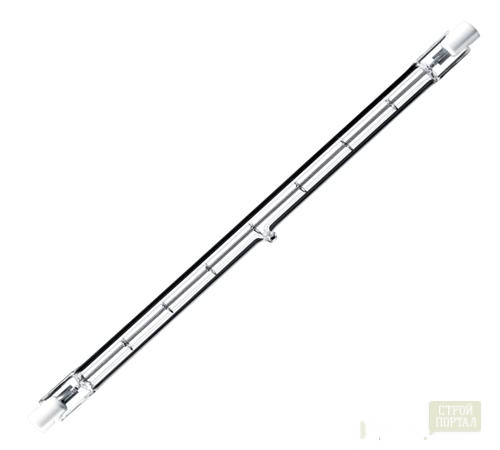

Линейные приборы имеют сильно вытянутую колбу и напоминают трубчатую люминесцентную лампу в миниатюре. Контакты для подключения питания у таких источников света расположены по краям колбы. Основная сфера применения линейных ламп – театральные, осветительные, поисковые прожектора и прожектора декоративной подсветки. Используются такие приборы для кино и фотосъемки.

Линейная галогенная лампа и прожекторы, ее использующие

Поскольку галогенная лампа сильно нагревается, она является сильным источником инфракрасного излучения. IRC-лампы, появившиеся относительно недавно, лишены этого недостатка. Специальное покрытие колбы пропускает видимый свет, но отражает ИК излучение, которое возвращается в колбу. Такое решение имеет сразу несколько преимуществ. Во-первых, IRC прибор несильно нагревает близкорасположенные объекты. Во-вторых, и это главное, за счет уменьшения расхода тепла лампа примерно на 45% экономичнее своего обычного галогенного собрата и имеет вдвое больший срок службы.

IRC-лампы выпускаются различных типоразмеров, и с первого взгляда могут выглядеть, как обычные. Отличить их от простых галогенок можно по маркировке IRC.

Инфракрасные лампы в отличие от IRC действуют с точностью до наоборот. Специальное покрытие пропускает ИК излучение, но задерживает видимый свет. Такие приборы намного эффективнее обычных и даже керамических ТЭНов. Им не требуется время на разогрев – они выходят на рабочий режим сразу же после включения и так же быстро остывают.

ИК-галогенная лампа и обогреватель, ее использующий

Последний тип галогенных ламп – прибор с дополнительной внешней колбой. С виду такое изделие почти не отличается от обычной лампочки: тот же цоколь, та же форма колбы. Но если присмотреться, то вместо вольфрамовой спирали можно увидеть миниатюрную галогенную лампу. Для чего нужна дополнительная колба? Во-первых, она предотвращает контакт с раскаленной галогенной лампой. Это исключает вероятность сильного ожога при прикосновении и делает прибор более пожаробезопасным.

Во-вторых, внешняя колба защищает основную от загрязнения, которого галогенные лампы очень боятся: раскалившаяся до 250 градусов Цельсия грязь вызывает локальный перегрев основной колбы и, как следствие, выход прибора из строя. Привычный внешний вид позволяет легко заменить лампу накаливания на галогенную, не изменяя внешнего вида светильника.

Обычно двухколбовые лампы оснащаются цоколем Эдисона того или иного размера и используются для замены обычных лампочек накаливания.

Цоколь

Тип цоколя, при помощи которого на лампу подается напряжение, зависит от назначения галогенки, ее размера, конструкции и величины питающего напряжения. Низковольтные компактные лампы обычно имеют штырьковый цоколь GU 5.3, G4, GY 6.35. Чтобы такой прибор не вставить вместо лампы на напряжение 220 или 110 В, последние оснащаются цоколями GU10 (с фиксацией), G9 или G12  (большой штырьковый).

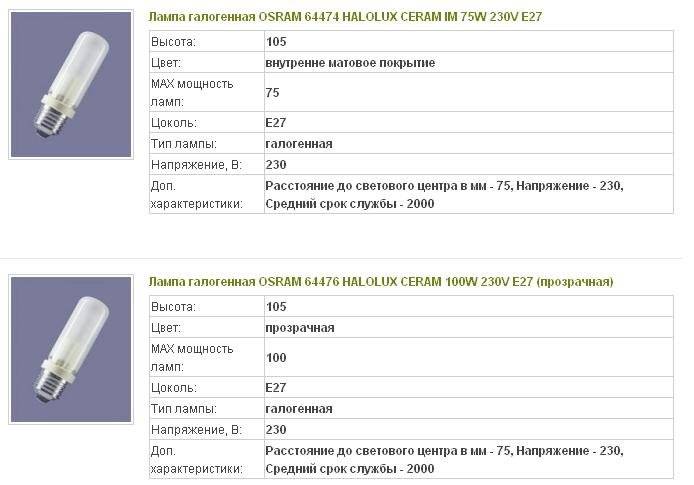

Приборы с цоколем Эдисона (Е27 и E14) служат для замены обычных ламп накаливания. Практически все они снабжены дополнительной колбой. Линейные галогенки имеют разъем R7, а те, что предназначены для установки в транспортные средства, обычно выпускаются со стандартным «автомобильным» цоколем Н или HR.

Основные типы цоколей, устанавливаемых на галогенные источники света

Питание

Галогенные источники освещения выпускаются на несколько рабочих напряжений. Их не так много: 12, 24, 110 и 220 вольт. Лампы на 24 и 12 вольт предназначены для работы в автономной аппаратуре (фонари, переносные осветители и пр.) и транспортных средствах: автомобилях, мотоциклах, поездах, самолетах. Приборы с напряжением 110 и 220 В используются для освещения стационарных объектов: квартир, производственных помещений, стоянок и т. д.

Тем не менее 12- и 24-вольтовые лампы успешно используются и для обычного стационарного освещения в точечных светильниках для подвесных потолков. Для этого их достаточно включить в сеть 110 или 220 В через понижающий трансформатор – электромагнитный или электронный.

Трансформатор для галогенных ламп

Все галогенки делятся по классу рабочего напряжения — на 220 Вольт и на 12 Вольт. При замене галогеновых ламп на светодиодные лампы g4 12v требуется монтаж трансформатора. Он же дополнительно защищает осветительные элементы от скачков напряжения и перегрева.

Есть два вида трансформаторов:

• Тороидальный. Считается простейшим. Его собирают из сердечника и двух обмоток. Главные достоинства — отменная надежность, простое подключение, низкая цена.
• Импульсный (электронный). В своей конструкции такой трансформатор имеет сердечник, две обмотки и магнитопровод. Различают четыре вида электронного устройства в зависимости от формы сердечника и способа локации на нем обмоток — броневой, тороидальный, стержневой и бронестержневой. К тому же у импульсных трансформаторов различается число витков обмоток. Основные плюсы электронных трансформаторов — компактность, малый вес, большой диапазон входного напряжения, отсутствие шума и нагрева во время работы.

Импульсный трансформатор имеет высокий КПД.

GE Megalight Ultra +130%

На тесте были всего две лампочки этого бренда, поэтому о стабильности качества мы можем судить с меньшей долей объективности. Обе лампы показали стабильные параметры по всем проведенным замерам.

Показатели потребляемой мощности на среднестатистическом уровне — 62,3 Вт, при этом лампы GE выдали хорошие цифры светового потока — 932 и 951 лм соответственно.

Показатели освещения встречной полосы одни из лучших по всей левой зоне. А вот при освещении правой обочины лампы просели — средний показатель по каждой лампе составил чуть более 70%, притом что на расстоянии 75 метров лампы показали лишь 50%-ное улучшение.

Показатель силы света в прямом направлении лучше минимального значения на 250%, что также заметно ниже, чем у большинства прямых  конкурентов.

Нормы освещения

Яркость освещения – индивидуальное понятие. Однако принято считать, что на каждые 10м2 при высоте потолков 2,7м, необходима минимум освещенность в эквиваленте 100Вт.

Измеряется освещенность в люксах. Что это за единица? Простыми словами – когда 1 люмен освещает 1м2 площади помещения, то это и есть 1 люкс.

Для разных помещения нормы отличаются.

Зависит освещенность от многих параметров:

• от расстояния до источника света
• цвета окружающих стен
• отражения светового потока от посторонних предметов

Освещенность очень легко замеряется при помощи привычных смартфонов. Достаточно скачать и установить специальную программу. Например – Люксметр (ссылка)

Правда такие программы и камеры телефонов обычно врут по сравнению с профессиональными приборами люксметрами. Но для бытовых нужд, этого более чем достаточно.

Основные характеристики галогенных ламп и схемы их подключения

Галогенные лампы бывают двух видов:

• низкого напряжения;
• высокого напряжения.

Лампа галогенная 12v, 24v, 6v относится к первой группе, а 110-240v – ко второй.

Количество излучаемого тепла, а также рабочая температура галогенной лампы, находятся на достаточно высоком уровне. В связи с этим она является пожароопасной и не приемлет попадания влаги на корпус. К тому же та часть лампы, которая нагревается во время работы, находится в непосредственной близости к месту подсоединения напряжения.

Из-за этого материалы, применяющиеся для изготовления светильников и цоколей для таких ламп, должны обладать особенными свойствами и соответствовать всем нормам и требованиям безопасности.

Мощность галогенных ламп находится в диапазоне 1- 10000 Вт.

При этом температура окружающей среды никоим образом не влияет на вышеперечисленные параметры.

Схема галогенных ламп точно такая же, как и у ламп накаливания. Для подключения требуется просто вкрутить их в светильник и пользоваться пока не закончится срок работы.

Приборы низкого напряжения подключают к специальным трансформаторам. Зачастую их берут несколько и подсоединяют к ним группы светильников.

Специалисты утверждают, что такой вариант гораздо выгодней, чем подключение к одному трансформатору большой мощности. Прибор лучше приобретать более дорогой, но качественный. Он исправно проработает очень долго, а лампы будут перегорать гораздо реже и в итоге переплата выльется в экономию.

Схема на два трансформатора и пять лампочек выглядит примерно так:

Плавное включение

Ты наверняка замечал, что лампы накаливания сгорают чаще всего в момент включения. Причина – начальный бросок тока. Дело в том, что холодная спираль имеет очень маленькое сопротивление: оно в разы меньше рабочего, когда спираль разогрета. Из-за этого в момент включения холодной лампочки ток через тело накала превышает нормальный в десятки раз. Такой эффект назвали токовым ударом. Галогенная лампа подвержена такому удару много сильнее, чем обычная лампочка – ведь рабочий ток у нее выше, а, значит, пусковой вообще выходит за критическую отметку.

Можно как-нибудь бороться с этой проблемой? Не можно, а нужно! Для этого существуют специальные приборы – устройства плавного включения ламп (УПВЛ). В момент включения они ограничивают ток через спираль, а после предварительного разогрева лампы плавно доводят его до номинального. Визуально это выглядит так, будто бы лампочка плавно (1-3 сек) «разгорается».

Что это дает? Ты не поверишь, но с УПВЛ ресурс галогенной лампы увеличивается в 2-3 раза и может достигать 12 000 ч вместо положенных 2 000–4 000. Схема включения галогенок через УПВЛ будет выглядеть следующим образом:

УПВЛ, рассчитанный для работы с галогенками, можно успешно использовать и с обычными лампами накаливания, в разы продлевая срок их службы.

Испытания

Для того чтобы получить максимально объективные данные, мы все-таки будем отталкиваться от общепринятых официальных стандартов, а точнее — от Правил ЕЭК ООН № 37-03 и основанного на них Государственного стандарта РФ, регламентирующего характеристики освещения для транспортных средств.

В качестве светового прибора была использована абсолютно новая фара от седана Hyundai Solaris последнего поколения. Забегая вперед, скажем, что эксперты лаборатории признали ее исключительно качественной. По их словам, именно фара «вытянула» параметры некоторых лампочек до заявленных и допустимых значений.

Тест проводился в научно-техническом центре «Автоэлектроника», на основании экспертиз которого производители ламп и получают сертификаты соответствия, а следовательно, и допуск на российский рынок.

Все лампочки проверялись по трем главным параметрам: мощности, световому потоку и замеру значений силы света в пяти контрольных точках: B50L и Зона III — 50 метров влево, параметр освещения «встречки», 75R и 50R — 75 и 50 метров вправо, параметр освещения обочины, 50V — освещение по прямой на расстоянии 50 метров. Последние параметры как раз дополнительно проверяют заявленные значения увеличенных процентов относительно минимальной границы

Какой фирмы лучше?

Осветители формата Н4 производит огромное множество компаний, предлагающих автотовары. На рынке существуют как уже давно зарекомендовавшие себя бренды с устоявшейся репутацией, так и совсем молодые предприятия, успевшие громко заявить о себе.

Однако опытные водители знают, что доверять нужно именно проверенным брендам, надежность которых доказывается в течение многих лет. К таким относятся:

• Philips. Голландский бренд, направлением которого является разработки и продукты в области охраны здоровья, бытовая техника и осветительные приборы.
• Osram. Производитель из Германии, который активно применяет высокие технологии при разработках осветительных приборов.
• MTF Light. Отечественный производитель, предлагающий потребителям качественный автосвет.

Трансформаторы для низковольтных галогенных ламп

Схема подключения галогенной лампы.

Традиционные трансформаторы достаточно просты в своем устройстве и конструкции. Они ничем не отличаются от принятых в радиоэлектронной практике аналогов. Трансформаторы могут быть как Ш-образные, так и тороидальные. Ниже предоставлены изображения этих трансформаторов.

Из-за больших рабочих токов ламп сечение провода вторичной обмотки достигает порой 4 мм2. В корпусе обычно предусмотрены и предохранители разных типов, о чем обычно вас информирует маркировка на корпусе. Но существенным недостатком электромагнитных трансформаторов является их большая масса. К примеру, трансформатор мощностью 300 Вт может весить 10-12 кг. Согласитесь, если установить такой трансформатор под потолочное пространство, в любой момент жди обрушения участка или всего потолка.

Чтобы решить эту проблему, в наш век высоких технологий были разработаны и внедрены в жизнь электронные трансформаторы, которые по более строгой классификации являются электронными блоками питания. Эти устройства содержат преобразователь, увеличивающий частоту питающего напряжения от 10000 до 30000 Гц, за счет чего размер трансформатора и был уменьшен. Убедиться в этом поможет представленное ниже изображение трансформатора этого вида.

Сечение проводников (мм²) для подключения светильников с низковольтными галогенными.лампами.

Масса электронных трансформаторов невелика, а их размер с увеличением мощности увеличивается незначительно. Также они выделяют намного меньше тепла и работают бесшумно. Как выбирать трансформатор для ламп, чтобы он служил верой и правдой не один год? Ответ на этот вопрос достаточно прост, лучше всего привести самый простой и элементарный пример.

К примеру, вам требуется подключить три лампы по 50 Вт. В сумме получается 150 Вт и вам понадобится трансформатор мощностью 150 Вт. Или еще один пример. Если вам надо подключить четыре лампы мощностью по 35 Вт каждая, здесь в сумме получается 140 Вт. То есть и в этом случае вам также понадобится трансформатор мощностью 150 Вт.

При использовании этого вида трансформаторов допускается недогруз по мощности от 5 до 15 Вт. Но при покупке трансформатора всегда следует учитывать, что ни при каких условиях не стоит покупать прибор с намеренно завышенной мощностью. То есть при общей мощности ламп 140 Вт трансформатор мощностью 200 Вт будет не к месту – прослужит он в лучшем случае полгода.

Подключение такого трансформатора осуществляется достаточно просто по следующей схеме:
Как вы видите, в этой схеме присутствует светорегулятор. Многие специалисты не рекомендуют устанавливать такую электротехническую аппаратуру для низковольтных галогенных ламп, мотивируя это тем, что светорегулятор быстро выйдет из строя. Это несколько ошибочное мнение. Во-первых, в продаже существуют светорегуляторы, предназначенные специально для таких ламп. Во-вторых, если вы используете простой светорегулятор, просто периодически включайте освещение на полную мощность, и поверьте, такой светорегулятор прослужит достаточно долго.

Схема подключения.

Светильники, питающиеся напряжением в 220 В, включаются сразу в сеть. Несколько ламп соединяются параллельно друг другу.

Электрическая схема подключения ГЛ к сети 220 В.

Срок службы галогенных ламп зависит от равномерности подаваемого напряжения. Для сглаживания скачков сети питания рекомендуется подключать лампы через специальный блок защиты. Он выполняет функции стабилизатора.

Электрическая схема со стабилизатором.

Для светильников, работающих на постоянном токе, необходим понижающий трансформатор. Для нескольких галогенных ламп соединение также должно быть параллельным.

Электрическая схема подключения ГЛ, работающей от постоянного тока.

Помните о безопасности при работе с электричеством!

Типы галогенных ламп

Среди существующих видов ламп, галогенные считаются лучшими. Спектр их освещения наиболее близок к солнечному свету. Поэтому они совершенно по-другому действуют на глаза, не вызывая такой усталости, как прочие виды освещения.

Виды галогенных ламп:

1. Линейные. Этот вид самый старый и распространенный. Он состоит из кварцевой трубки, имеющей выводы с двух сторон. А проволочные кронштейны поддерживают внутри нить накаливания.

Это маленькие, но мощные лампы зачастую применяются для прожекторов. Для помещений они не пригодны из-за своей яркости и высокого потребления энергии.

Но в последнее время некоторые фирмы начали выпускать лампы заливающего света, изготовленные по самым современным технологиям и используемые для освещения помещений изнутри.

Они имеют антиударный корпус, стандартную длину, и должны размещаться в горизонтальном положении.

2. Лампы сетевого напряжения с внешней колбой. Ими напрямую заменяют лампы накаливания. Они устроены следующим образом: в середину колбы из стекла помещена маленькая линейная лампа. Благодаря стеклянной оболочке она защищена от попадания грязи и механических воздействий.

Данный вид галогенных ламп бывает разной формы, например, в виде груши или свечи. Кроме этого само стекло колбы выпускается прозрачным, матовым или молочным.

Лампы с внешней колбой по размеру гораздо меньше ламп накаливания, поэтому их можно устанавливать даже в светильниках маленького размера.

Лампа галогенная подключается к источнику электроэнергии без трансформатора, и т.к. период ее службы во многом зависит от работы сети и частоты перепадов, подключаться лучше через специальный защитный блок. Благодаря ему запуск происходит плавно, без скачков.

3. Лампы с отражателем. Они излучают направленный свет под разными углами. Колба такой лампы оснащена специальным отражателем, распределяющим поток света. Данная деталь может изготавливаться из разных материалов, но наиболее распространенным является алюминий.

Алюминиевый отражатель направляет тепло, излучаемое лампой, вперед. Но если это, в каких-либо случаях недопустимо, используют отражатели с особым полупрозрачным покрытием. Оно называется интерференционным и направляет тепловое излучение назад.

Наиболее экономичными являются лампы, покрытие которых отражает инфракрасные лучи. Они потребляют мало энергии и служат вдвое дольше обычных галогенных ламп.

Для установки в закрытые светильники существуют лампы без защитного стекла и колпачка.

Лампы, оснащенные отражателями, подходят для обустройства точечного освещения строгой направленности. Их устанавливают на подвесных и натяжных потолках в качестве декоративной подсветки, но при увеличении количества возможно обустройство общего освещения. А если использовать лампу галогенную 20W, то ею вполне возможно заменить лампу накаливания.

4. Капсульные или пальчиковые лампы. Они представлены в виде очень маленькой капсулы с выводами. Основная область применения – встроенные в мебель и подвесные потолки светильники, выполняющие декоративную функцию. Но существуют специальные светильники, предназначенные для общего освещения, которые рассчитаны на капсульные галогенные лампы.

Выше были рассмотрены самые популярные разновидности галогенных ламп. Но наука продолжает шагать вперед и ежегодно на рынке появляются белее совершенные, мощные и функциональные модели.

Немного истории

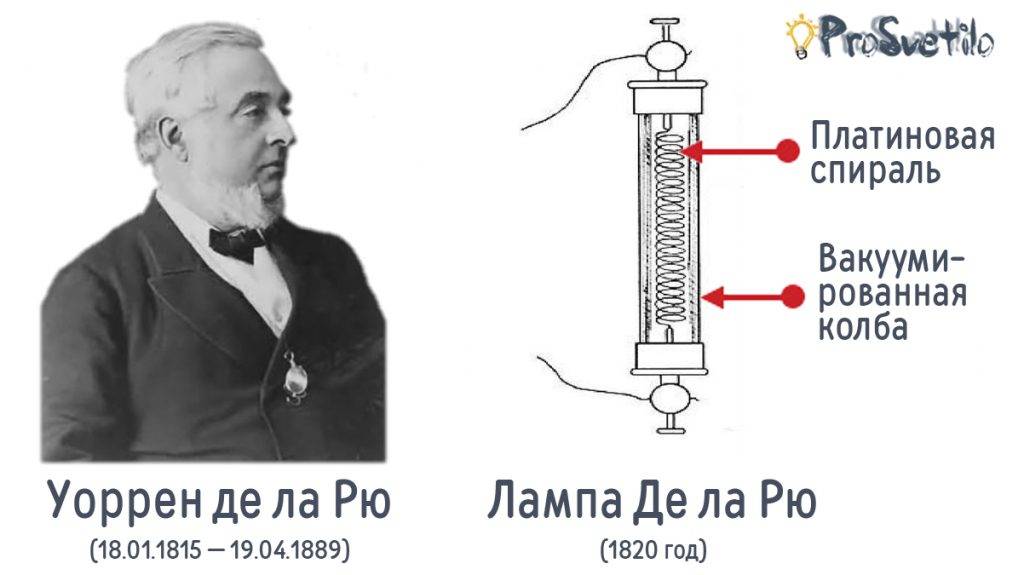

Опыты по пропусканию электрического тока через проволоку из платины, заключённую в стеклянный цилиндр, проводил англичанин Де ла Рю ещё в 1840 году. Но первая лампа накаливания изобретена немцем Генрихом Гёбелем в 1854 году. Этот часовщик занимался и физическими опытами. Он использовал для элемента накала одну обугленную бамбуковую нить толщиной 0,2 мм. Ток для накала брался от химической батареи.

Это изобретение не могло массово выпускаться, так как для этого не было соответствующей научной и производственной базы. Ещё не придумали динамо-машины, непрерывно вырабатывающие электрическую энергию, отсутствовали надёжные промышленные вакуумные насосы для откачки воздуха.

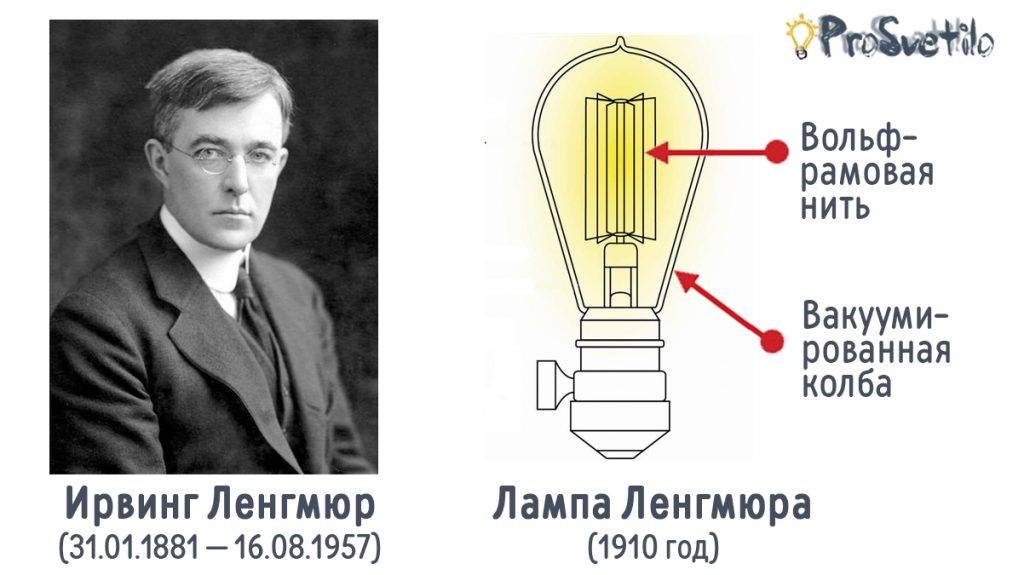

Работы над искусственным источником света велись по всему миру. Значительный вклад в этом внёс русский инженер Александр Николаевич Лодыгин. 11 июля 1874 года он получил патент на лампу, где материалом нити был металл. А в 1900 году впервые на выставке в Париже демонстрировались его изобретения с молибденовыми и вольфрамовыми спиралями.

Ещё в 1882 году Эдвин Скрибнер проводил эксперименты по вводу в лампу хлора для уменьшения почернения. Однако полный галогенный цикл был открыт Ирвингом Ленгмюром в начале 20 века.

Но до современной галогенной лампы было ещё далеко. Только в 1949 году сотрудники компании OSRAM предложили заполнять колбу галогенами. А в 1958 году инженеры компании General Electric Эммет Вили и Элмер Фридрих получили патент на новый источник света. Это была лампочка, заполненная галогеном и имеющая тело накала из вольфрама. С этого времени началось её промышленное производство.

Подробный обзор видов

Прежде всего, классификация осуществляется на основании отличий в источниках питания:

• низковольтные исполнения 12V;
• лампы, которые подключаются в сети 220V.

Разновидности и классификация ламп

Первый вариант изделий может быть подключен к выделенному источнику питания 220V лишь при условии установки понижающего трансформатора, с помощью которого обеспечиваются нормальные условия работы (напряжение снижается до уровня 12V).

Такие галогенные лампы обычно оснащены штырьковым цоколем типа G4, G9, GU10, G12, H4 и др. Последний вариант из названных держателей (H4) используется в автомобильной промышленности, в частности, устанавливается внутри фар.

Виды и цоколи

Разделение на группы выполняется с учетом конструктивных отличий ламп:

1. Линейные. Созданы в середине прошлого века и являются старейшим исполнением, но это не мешает эксплуатировать их и сегодня. Конструкцией предусмотрено два штырьковых держателя по обе стороны продолговатой колбы. В быту их используют реже ввиду большой мощности (1-20 кВт).
2. Капсульные. Отличаются компактными размерами. Их задействуют в интерьерной подсветке. Наиболее распространенные модели с цоколем G4 и G9. Последняя из них предназначена для подключения к сети 220V. Учитывая небольшие размеры и сравнительно низкую мощность, галогенные лампы данных видов могут применяться в открытых светильниках.
3. С отражателем, их еще называют источниками света с направленным излучением. Такой эффект достигается благодаря отражателю, который представлен двумя вариантами исполнений: интерференционный, алюминиевый. Последний из названных отражатель обеспечивает перенаправление тепла вперед. Интерференционное исполнение способствует отводу тепла назад. Световой поток источников света подобной конструкции интенсивнее. Также встречаются разные конструкции: с защитной крышкой и без нее. Отличие между ними заключается в целевом назначении. Так, галогенные лампы первой группы могут использоваться в открытых осветительных приборах, тогда как исполнения второй группы должны устанавливаться исключительно лишь в закрытые светильники. Такие источники света представлены разными типами цоколей. Например, модели для подключения к электросети 220V: G9, G10. Есть и низковольтные исполнения 12V.
4. С вынесенной колбой. Их легко спутать с лампами накаливания благодаря сходной конструкции: резьбовой цоколь Е14 или Е27, стеклянная колба с такими же размерами, тело накала. Однако внутри содержатся галогены. Способ установки таких ламп – в патрон выделенного источника питания 220V.

Благодаря множеству исполнений по типу цоколя (G4, G9, GU10, G12, H4 и др.), форме колбы и типу источника питания (12V или 220V) галогенные лампы превосходят аналоги с нитью накаливания.

Технические характеристики

Правильно выбрать и купить необходимую галогенку невозможно без знания конструкции, особенностей подключения, технических параметров. В продаже много разновидностей этих изделий. При возникновении сомнений лучше проконсультироваться, так как цена таких устройств выше традиционных ламп накаливания

Основные параметры, на которые следует обратить внимание:

• тип цоколя;
• мощность;
• форма колбы;
• срок службы;
• тип электропитания;

Галогенные лампы выпускаются с различными типам цоколей: G4, G5, GU10, G12 – двухштырьковые, Е14, Е27 – резьбовые или R7s – одноштырьковые. Поэтому, прежде чем купить, нужно посмотреть, как подключалось перегоревшее устройство.

Мощность указывается на корпусе лампы или в сопроводительных документах. Она зависит от типа устройства:

• линейные – 100-1 500 Вт;
• низковольтные капсульные (G4) – 10-35 Вт;
• с цоколем G9 – 40 Вт;
• с рефлектором – 20-50 Вт.

Форма колбы подбирается в зависимости от размера светильника и способа подключения. В прибор, где стояла линейная лампа грушевидную с резьбовым цоколем Е27 не поставишь, так как строение элементов крепления и подачи тока у них разное. Промышленность выпускает такие источники света всевозможных форм и размеров.

При соблюдении условий эксплуатации данные источники света достаточно долговечные. До разрушения нити накала, если не подвергались механическому воздействию, они служат более 2000 часов.

По номинальному напряжению тока эти лампы условно делят на две группы: низковольтные (от 6 до 24 В) м высоковольтные (110–240 В). Существуют устройства специального назначения с большим диапазоном этого параметра (от 3 В и более). Низковольтные приборы подключаются к обычной сети через понижающее устройство.

Модификации

Галогенные лампы спроектированы на работу от электротока в диапазоне напряжений от 6 до 220В. Низковольтные модели подключаются к обычной бытовой сети через понижающее устройство. В зависимости от конструктивного исполнения, выделяют несколько типов галогенных лампочек.

Линейные

Первые галогенные лампочки выпускались именно этого типа. Они производятся и сейчас. Устройство представляет собой вытянутую стеклянную колбу с контактными электродами по торцам. Их мощность высокая, поэтому в быту почти не используются.

С вынесенной колбой

Многие такие устройства практически не отличимы от старой лампы накаливания. Покупатели даже часто их путают. Но если присмотреться, то можно заметить внутри внешней колбы маленькую галогенную лампу. Питание осуществляется от стандартной бытовой электросети. Устройства закручиваются в патроны приборов освещения, для этого предусмотрены резьбовые цоколи Е27 и Е14.

Капсульные

Колба у таких галогенных ламп совсем маленькая. Это удобно при использовании в светильниках миниатюрных размеров скрытого или открытого монтажа. Мощность этих источников света небольшая, применяют их в качестве подсветки интерьера. Большинство таких приборов имеют следующие виды цоколей:

• G4 – 2 металлических штырька, расстояние между ними 4 мм;
• G5 – то же, что в предыдущем, но расстояние 5 мм;
• G9 – штырьки на расстоянии 9 мм друг от друга в виде вытянутых петелек из проволоки.

Приборы с первыми двумя цоколями питаются от постоянного тока напряжением 12 или 24 В. G9 используют в лампах, подключаемых к обычной сети на 220В. Компактность и небольшой нагрев капсульных устройств позволяют устанавливать их без защиты в обычных светильниках.

С отражателем

Такие приборы отражают свет в определённом направлении. Для этого устанавливают рефлектор, который по конструкции бывает алюминиевым или интерференционным. Первый непрозрачный отражает всё излучение в нужном направлении, лишнее тепло отводится, таким образом элементы устройства защищаются от перегрева.

Интерференционный рефлектор сделан в виде полупрозрачного напыления маленькой толщины, которое видимое излучение отражает, а инфракрасное (тепловое) – пропускает. Весь нагрев отводится внутрь лампы.

IRC-устройства

Это новое направление в развитии световых приборов – специальный вид галогенных устройств. Аббревиатура IRC в переводе с английского обозначает «инфракрасное покрытие». Оно наносится на поверхность колбы. Через него видимый свет проходит свободно, а инфракрасное излучение направляется внутрь к спирали. Это позволяет уменьшить потери тепла, увеличить коэффициент полезного действия прибора.

Использование IRC-технологии экономически оправдано, так как снижается потребление электроэнергии такими типами галогенных ламп до 50% и в 2 раза увеличивается рабочий ресурс.
