Описание фотореле
Чувствительное фотореле на симисторе ГОСТ 51324.2.1-99. представляет собой оптронный прибор, состоящий из светодиодов, оптически связанных с контактами электроприборов. Его еще часто называют сумеречный светодиодный датчик, приспособление день-ночь и т.д.
Фото – Фотореле фото
Фотореле предлагают различные преимущества по сравнению с механическими реле времени:
- Малый размер. Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой;
- Длительный срок службы. При отсутствии механического контакта, значительно продлевается срок годности за счет того, что полностью отсутствует износ;
- Слаботочный привод. Данный прибор может работать с поступающим током даже в несколько миллиампер без усилителя. Таким образом, соседние устройства могут обходиться без драйверов;
- Бесшумная работа. При отсутствии механического контакта, бесконтактное реле при работе не издает совершенно никаких звуков;
- Высокая скорость. Фотореле примерно в 10 раз быстрее, чем механические аналоги (которые принимают несколько миллисекунд для переключения).
- Отличная производительность, многие приборы поставляются с таймером.
Читать также: Изготовление бетономешалки своими руками
Составляющими прибора являются: три контактных провода для подключения к общей сети, магнитный пускатель, якорь.
Принцип действия
На схеме показан принцип действия устройства. Фоторезистор PR1 уменьшает при повышении освещенности свое сопротивление до нескольких Ком, благодаря чему открывается фототранзистор VT2, который включает фотореле K1, и уже это устройство, в свою очередь, начнет передавать сигналы. Защищает схему от самоиндукции диод VD1. Благодаря такому принципу, даже очень слабые сигналы позволяют включать или выключать свет.

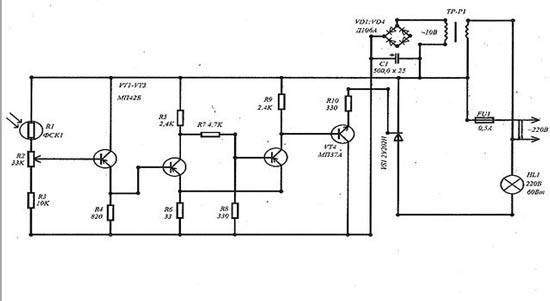

Фото – Схема фотореле
Главная рабочая часть – фотоэлемент, представляет собой газовую трубку, в которой производится ионизация газа. Она имеет катод, который способен вырабатывать электроны пропорционально интенсивности направленного к ней света, также трубка оснащена анодом для сбора электронов.
Фото – Фотореле
Всякий раз, когда отрицательно заряженная поверхность помещается в атмосферу ионизируемого газа, такого как пары ртути или какой-либо инертный газ, на неё переходят электроны. Там посредством использования теории скоростей Ферми-Дирака, электроны ускоряются в зависимости от силы приложенного электрического поля.
Фото – Фотореле TDM
Эти электроны перемещаются на относительно короткое расстояние до столкновения с атомом ионизирующего газа. Когда электрон, имеющий постоянную кинетическую энергию, проходит через ионизирущее вещество, он нарушает атомы, с которыми сталкивается. Также его траектория действия может периодически меняться. Если материал является газообразным, то полученные фрагменты или ионы могут перемещаться в противоположную сторону друг от друга. Но если электроны выбиты из атомов, то они двигаются в одном направлении, а остаточные положительные ионы – в противоположном. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.
Именно перемещения электрических частиц в определенной последовательности и становится причиной переключения приспособления. Нужно сказать, что это особенно удобно для устройств с датчиком движения Finder, Legrand.
Способ сборки на современном приборе
При использовании более сложных электронных приборов можно собрать самодельное фотореле, в которое входит всего три компонента. Такую схему можно собрать на интегрированном полупроводниковом приборе компании TeccorElectronics Q6004LT (квадрак), который представляет собой симистор с встроенным динистором. Такой прибор имеет рабочий ток в 4 А и рабочее напряжение 600 В.
Схема подключения фотореле состоит из прибора Q6004LT, фоторезистора и обычного резистора. Питание схемы осуществляется от сети 220 В. При наличии света фоторезистор имеет малое сопротивление (несколько кОм), и на управляющем электроде квадрака присутствует очень малое напряжение. Квадрак закрыт и через его нагрузку, в качестве которой могут быть использованы лампы освещения, ток не протекает.
При уменьшении освещенности сопротивление фоторезистора будет увеличиваться, возрастут и импульсы напряжения, поступающие на управляющий электрод. При увеличении амплитуды напряжения до 40 В симистор откроется, по цепи нагрузки потечет ток и освещение включится.
Для настройки схемы используется резистор. Начальное значение его сопротивления составляет 47 кОм. Величина сопротивления подбирается в зависимости от требуемого порога освещенности и типа используемого фоторезистора. Тип фоторезистора не критичен. Например, в качестве фоторезистора может быть использованы элементы типа СФ3-1, ФСК-7 или ФСК-Г1.
Совсем не обязательно быть мастером для того, чтобы знать, как починить розетку. Необходимо просто научиться верно определять поломки и запомнить несколько несложных правил для их исправления.
Современная система энергоснабжения предусматривает трехжильную проводку с заземлением в частном доме или квартире. С учетом таких условий устанавливают и розетки.
Использование мощного прибора Q6004LT позволяет подключать к фотореле нагрузку мощностью до 500 Вт, а при использовании дополнительного радиатора эту мощность можно увеличить до 750 Вт. Для дальнейшего увеличения мощности нагрузки фотореле можно использовать квадрак с рабочими токами 6, 8, 10 или 15 А.
Таким образом, преимуществом данной схемы, помимо малого количества применяемых деталей, является отсутствие необходимости отдельного блока питания и возможность коммутации мощных потребителей электрической энергии.
Монтаж данной схемы не представляет особой трудности ввиду малого числа элементов схемы. Настройка схемы состоит в определении желаемого порога срабатывания схемы и осуществляется аналогичным с предыдущей схемой образом.
Выводы:
- В различных системах автоматического регулирования, чаще в системах освещения, используются фотореле.
- Существует много разных схем фотореле с использованием в качестве датчиков фоторезисторов, фотодиодов и фототранзисторов.
- Простейшие схемы фотореле, которые содержат минимум деталей, можно собрать своими руками.
Метод сборки фотореле.
Сложными приборами делают фотореле своими руками из трех составляющих. Таким прибором является со встроенным в него , ток которого 4 ампера, напряжение 600 вольт. Схема состоит из Q6004LT, резистора, фоторезистора. Напряжение – 220 вольт. На свету фоторезистор дает небольшое сопротивление. На электроде управления существует маленькое напряжение. Ток на нагрузку не идет. При затухании света фоторезистор дает увеличение сопротивления, импульсы повышаются. Когда напряжение достигнет 40 вольт, симистор открывается, свет включается.
Настраивается схема резистором. Первое сопротивления равно 47 килоом. Оно подбирается от освещенности и фоторезистора. Марка фоторезистора может быть любой.
Прибор Q6004LT позволяет подсоединять к реле мощность 0,5 кВт и более, с дополнительным охлаждением. Существуют приборы и с более мощными характеристиками.
Достоинством такой схемы реле является небольшое количество радиодеталей, нет необходимости подключать блок питания, можно использовать нагрузку большой мощности.
Установка такой схемы не сложная, так как включает в себя мало элементов. Настраивание также не представляет сложности, и состоит в том, чтобы установить ступень сработки включения схемы освещения.
Выводы:
- Во многих системах регулирования применяется фотореле.
- Имеется множество схем и систем фотореле с датчиками: фототранзисторами, фотодиодами, фоторезисторами.
- Самому своими руками можно сделать схемы фотореле с наименьшим количеством элементов.
Виды фотореле
Как уже говорили, есть фото-реле со встроенным и выносным датчиком освещенности. Кроме можно найти следующие разновидности:
Если вам нужна одна из описанных выше функций, совсем не обязательно покупать фотореле с датчиком движения или таймером. Можно установить обычный датчик, и, последовательно с ним, подключить нужное устройство (датчик движения или таймер). Функции будут те же, а ремонт и замена обойдутся в меньшую сумму. Если в фотореле с дополнительными функциями выйдет из строя одна из частей, придется менять устройство полностью, а стоит такой вариант дороже собрата «без наворотов».

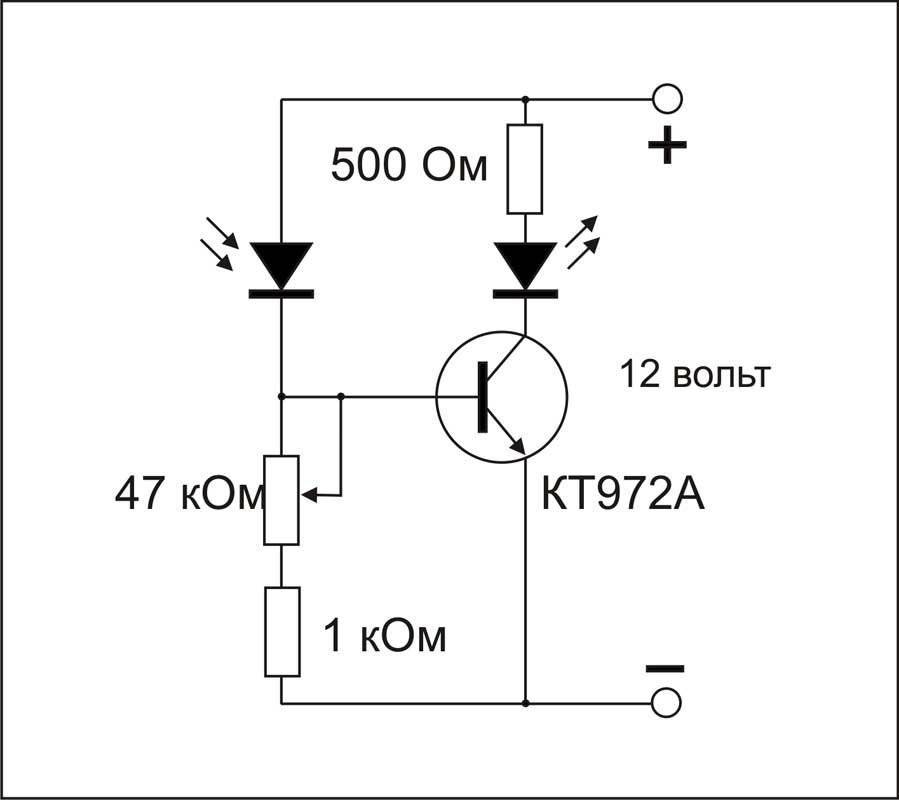

Самое простое фотореле

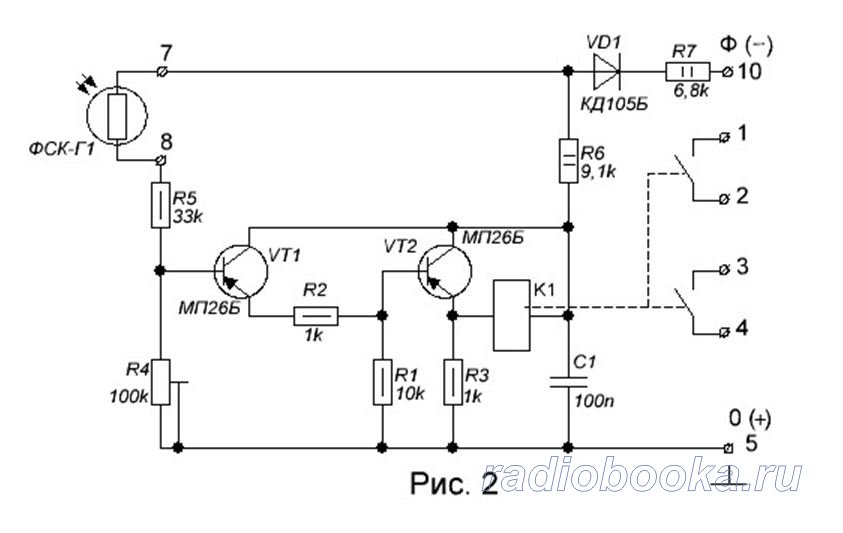

Две схемы наиболее простых фотореле показаны на рис. 3.5 и 3.6. Первой рассмотрим схему на рис. 3.5.
На транзисторах VT1 и VT2 собран эмиттерный повторитель. Такое схемное решение позволяет усиливать незначительный входной ток (сигнал) для управления нагрузкой с током потребления до 50 мА. В качестве нагрузки транзисторного каскада применяется маломощное электромагнитное реле К1 на рабочее напряжение, соответствующее напряжению питания узла. Для напряжения питания +12 В подойдет реле РЭС15 (паспорт РС4.591.004) или РЭС10 (РС4.524.302). Диод VD1 препятствует обратному току через обмотку реле. Источник питания для данного узла любой, в том числе бестрансформаторный. Чем больше напряжение питания схемы — тем чувствительнее она к световому потоку.
Рис. 3.5. Чувствительное фотореле на транзисторах
Световой поток, воздействующий на фоторезистор PR1, уменьшает его сопротивление до единиц кОм. Благодаря этому транзистор VT1 приоткрывается. Протекающий через переход эмиттер—коллектор ток открывает транзистор VT2. Многократно усиленный ток оказывается достаточным для срабатывания реле К1. Реле (подразумевается) своими контактами замыкает цепь нагрузки. Ток в цепи нагрузки не должен превышать максимального тока, указанного в паспортных данных реле. Для РЭС15 он составляет 0,2 А.
В вышеописанном случае чувствительность узла максимальна. В схему можно ввести узел регулировки на переменном резисторе R1 (показан пунктиром). Тогда в нижнем (по схеме) положении движка переменного резистора R1 чувствительность узла минимальна (равна нулю, так как транзисторы заперты), а в верхнем (по схеме) положении движка R1 — чувствительность стремится к максимальной.
На рис. 3.6 представлена аналогичная схема с транзистором прямой проводимости (р-п-р). Принцип ее работы тот же. Однако следует заметить, что чувствительность второй схемы будет ниже, чем первой, из-за применения в первом варианте эмиттер- ного повторителя, но все равно достаточной для применения фотореле в бытовых условиях.
Каждый радиолюбитель может поэкспериментировать с этими схемами. При направлении светового потока на рабочую поверхность фоторезистора (например, от настольной лампы) срабатывает реле. Это можно услышать по характерному щелчку. При загораживании светового потока, например рукой, реле (и нагрузка) обесточиваются.
Рис. 3.6. Второй вариант транзисторного фотореле
На основе этих простейших узлов можно конструировать приборы любой сложности, от фотореле до охранных систем. Именно по такому принципу работают турникеты в метро.
Вместо фоторезисторов можно применять термисторы — терморезисторы с отрицательным температурным коэффициентом сопротивления. Теперь датчик будет реагировать не на свет, а на изменение температуры. Следует учитывать инерционность изменения сопротивления в зависимости от температуры среды в большинстве популярных и доступных приборах типа KMT, ММТ.
Вместо указанных кремниевых транзисторов подойдут также любые маломощные кремниевые и германиевые приборы. Хорошие результаты (по уровню чувствительности) удалось получить при использовании в этих схемах, соответственно, германиевых приборов МП35 и МП41. Германиевые транзисторы имеют изначально высокий начальный ток, но это не мешает использовать их именно в этой разработке. Такие транзисторы ненужным «хламом» лежат в запасниках радиолюбителей. Они могут еще найти полезное применение. Чем выше коэффициент передачи тока транзисторов И21э — тем чувствительнее оказывается весь электронный узел. Для большей чувствительности также можно соединить несколько фоторезисторов параллельно друг другу.
В литературе для радиолюбителей описано множество различных по сложности схем (включающих датчики в виде фото- и терморезисторов), со сложными усилительными каскадами и с применением микросхем, но на самом деле для большинства самодельных приборов в быту вполне подходят такие простые варианты, которые представлены на рис. 3.5 и 3.6.
Tweet Нравится
- Предыдущая запись: Источники тока, батареи, аккумуляторы
- Следующая запись: УСИЛИТЕЛЬ МОЩНОСТИ НЧ 80 Вт
Коммутатор нагрузки из электромеханических будильников (0)
ИСТОЧНИК ПИТАНИЯ ДЛЯ АВТОМОБИЛЬНОГО РАДИОПРИЕМНИКА (0)
УСТРОЙСТВО ЭЛЕКТРИЧЕСКОЙ РАЗВЯЗКИ АККУМУЛЯТОРОВ (0)
УСТРОЙСТВО ЗАРЯДА И КОРРЕКЦИИ ДЛЯ НИКЕЛЬ-КАДМИЕВОГО АККУМУЛЯТОРА (0)
ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ НЕСКОЛЬКИХ ЛИТИЕВЫХ ЭЛЕМЕНТОВ (0)
ИНДИКАТОР УРОВНЯ НАПРЯЖЕНИЯ ЭЛЕМЕНТА ПИТАНИЯ (0)
ИНДИКАТОР СТАТУСА АККУМУЛЯТОРНОЙ БАТАРЕИ (0)
своими руками: схема, видео, инструкция по сборке
Одним из основных элементов автоматики уличного освещения, наряду с таймерами и датчиками движения, является фотореле или сумеречное реле.
- Конструкция реле
- Инструкция по сборке
Конструкция реле
Основным элементом реле является фотодатчик, может использоваться в схемах фоторезисторов, диодов, транзисторов, фотогальванических элементов. При изменении освещенности на фотоэлементе соответственно изменяются его свойства, такие как сопротивление, состояния P-N перехода в диодах и транзисторах, а также напряжение на контактах фоточувствительного элемента. Далее сигнал усиливается и происходит переключение силового элемента, переключающего нагрузку.
Почти все покупные предметы собраны по одному принципу и имеют два входа и два выхода. Входное напряжение 220 вольт, которое в зависимости от выставленных параметров появляется и на выходе. Иногда фотореле имеет всего 3 провода. Затем общий ноль, на один провод подается фаза, и с необходимой подсветкой он подключается к оставшемуся проводу.
При подключении фотореле необходимо прочитать инструкцию, особое внимание обратить на максимальную мощность подключаемой нагрузки, тип ламп освещения (лампы накаливания, газоразрядные, светодиодные)
Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, а также с диммерами некоторых типов из-за конструктивных особенностей. Этот нюанс необходимо учитывать, чтобы не повредить оборудование
Этот нюанс необходимо учитывать, чтобы не повредить оборудование.
Рассмотрим несколько схем самостоятельной сборки сумеречного выключателя в домашних условиях.
Инструкция по сборке
Это простейшая схема фотореле из нескольких частей: симистор Quadrac Q60, опорный резистор R1 и фото элемента FSK:
При отсутствии света ключ симистора открывается полностью и лампа в ночном свете светит полностью. При увеличении освещенности в помещении происходит сдвиг напряжения на управляющем контакте и изменяется яркость лампы, вплоть до полного затухания колбы.
Обратите внимание на опасное для жизни напряжение в цепи
Подключайте и тестируйте его с особой осторожностью. А готовое устройство должно быть в диэлектрическом корпусе
А готовое устройство должно быть в диэлектрическом корпусе.
Следующая схема с релейным выходом:
Транзистор VT1 усиливает сигнал с делителя напряжения, состоящего из фоторезистора PR1 и резистора R1. VT2 управляет электромагнитным реле К1, которое в зависимости от назначения может иметь как нормально разомкнутые, так и нормально замкнутые контакты. Диод VD1 шунтирует импульсы напряжения при отключении катушки, предохраняя транзисторы от выхода из строя из-за всплесков обратного напряжения.
Немного изменив схему и дополнив ее одним транзистором и солнечным фотоэлементом от старого калькулятора, был собран прототип сумеречного выключателя — самодельное фотореле на транзисторе. При освещении солнечной батареи PR1 транзистор VT1 открывается и подает сигнал на выходной релейный модуль, который переключает свои контакты, управляя полезной нагрузкой.
Если у вас остались вопросы, то посмотрите видео, в котором также подробно описано, как сделать фотореле самостоятельно:
Вот, собственно, и вся информация о сборке фотореле своими руками.
Наверняка вы не знаете:
- Как сделать датчик движения
- Схема подключения прожектора с фотореле
- Как собрать реле времени своими руками
Опубликовано: 09.08.2017 Обновлено: 07.05.2019 7 комментариев
Основные технические характеристики
Но если она утеряна — ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме.
Еще один большой плюс устройства ФР — возможность работы в цепях постоянного тока напряжением 12 В. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.
Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Порядок подключения Саморегулирующая подача освещения в помещение или во двор производится с помощью использования фотореле.
Если реле устанавливается вблизи осветительной лампы, то устройство следует закрепить таким образом, чтобы лучи света от нее не влияли на работу фоточувствительного сенсора. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. Установить подобное оснащение можно самостоятельно, без помощи электриков.
Прибор может быть выполнен в цельном корпусе со встроенным чувствительным элементом, либо с выносным датчиком. Многих волнует вопрос, как автоматизировать внешнее освещение жилья, чтобы лампы сами загорались с наступлением сумерек, и гасли с восходом солнца.
Они характеризуются вспомогательными клеммами, куда подсоединяются заземляющие провода. А с наступлением нового дня, освещенность увеличивается, контакты размыкаются, и источник искусственного света выключается.
Наличие возможности выполнения индивидуальных настроек. Способ размещения на элементах строительных конструкций или в электротехническом оборудовании. Чтобы выбрать подходящее фотореле, следует учесть ряд факторов. Чтобы правильно подключить фотореле к светильнику с лампой ДРЛ, нужно добавить в схему дроссель или ПРА пускорегулирующий аппарат либо приобрести светильник со встроенным пускателем.
Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой. Через него происходит управление датчиком. Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Все соединения проводов должны быть в специальном герметичном монтажном коробе.
Как правильно подключить фотореле IEK для автоматического включения и отключения освещения
Датчик освещенности на ОУ
На рис. 2 изображена схема датчика освещенности с усилителем на базе операционного усилителя К140УД6.
Рис. 2. Схема датчика освещенности на ОУ.
Значение сопротивление резистора R4 установлено для напряжения источника питания 12 В. При увеличении Un сопротивление резистора R4 необходимо подобрать точнее. Чувствительность устройства регулируется переменным резистором R3.
Операционный усилитель DA1 включен по классической схеме с коэффициентом усиления 1. Диод VD1 защищает транзистор VT1 от бросков обратного напряжения при срабатывании реле.
Вместо микросхемы К140УД6 можно без изменений схемы применять однотипные операционные усилители К140УД608, К140УД7. Конденсатор С1 служит в схеме для фильтрации высокочастотных помех по напряжению. Транзистор VT1 можно заменить на КТ315А-КТ315В, КТ312А-КТ312В. Переменный резистор R3 типа СПЗ-1ВБ.

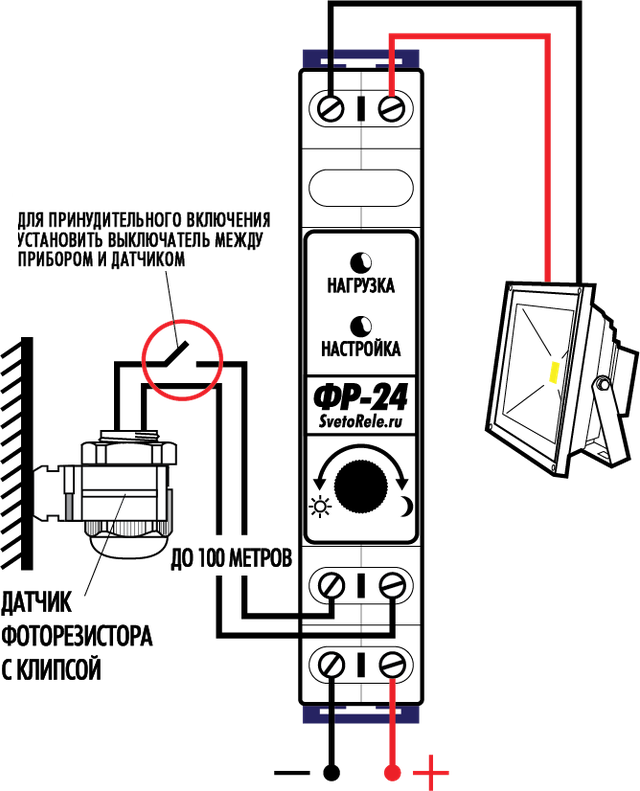

Схема подключения
Для надежной и корректной работы светоконтролирующего выключателя необходимо его правильно смонтировать и соединить с нагрузкой. Существуют две основные схемы подсоединения:
- без распределительного короба;
- с применением РК.
Последний вариант обычно используют в случае замены проводки, поскольку новая линия будет выводиться из монтажного короба. Типичная схема фотореле для уличного освещения объектов:
Принцип практически не отличается от подключения обычного переключателя света. Фаза выводится на разрыв, а к лампе идет ноль. Но нулевая жила заводится и на фотореле.
Там где проекты не предусматривают проведение новых линий в стенах можно воспользоваться вариантом соединения напрямую. Тогда схема подключения датчика света станет выглядеть примерно таким образом:
В этом случае «земля», «ноль» и фаза вводятся прямо в корпус устройства. Оба способа корректны, на выбор влияют лишь особенности реализуемого проекта и желание владельца.
Реверсная схема
Иногда может возникнуть потребность в «обратной» работе устройства: чтобы при затемнении свет гас, а при наступлении дня, наоборот, включался. Такая схема актуальна, к примеру, для освещения подвалов, сараев без окон и прочих мест, куда ночью человеку, скорее всего, заходить не понадобится.
Задача решается с помощью промежуточного реле. Его следует внедрить в схему за фотодатчиком:
Цепь с пускателем
Для подключения к реле класса ФР 601 мощной нагрузки (уличные ДРЛ фонари, прожекторы и так далее) в систему необходимо внедрить пускатель. Штатно «бытовые» фотодатчики рассчитаны на максимальную нагрузку до 10 А и 2 кВт, но пускатель позволяет расширить возможности и выполнить подключение фотореле к светодиодному прожектору и другим потребителям.
Катушка пускателя подключается к фотореле, а по силовым контактам энергия поступает на главную линию освещения к фонарю. В такой конструкции схема подключения фотореле для уличного освещения может выглядеть так:
Схема фотореле ФР-601 ИЭК
Если Вы попали на эту страничку ― значит либо решили починить реле, либо собрать по схеме и значит решили сэкономить на постоянно горящем освещении, или в его отсутствии в нужное время! И это правильно, но. Правилен ли выбор достаточно распространенных недорогих фотореле ФР-601, 602 и им подобных.
Уважаемые посетители ― страничка познавательная, эти реле мы не производим и не продаем ― не звоните, не спрашивайте!
ФР-601 полный аналог, а скорее просто наклейка на реле китайское LXP. ФР-602 более мощное, но тот же вариант LXP! Реле собрано на двух транзисторах, по похожей схеме детишки в 70-х годах во Дворце Пионеров собирали фотореле. Гистерезис около 2 часов. (это разница включения вечером и выключения утром). Все аналоговые фотореле имеют гистерезис.
Гистерезис ― по гречески «запаздывание». Однако, нормальное фотореле имеет гистерезис близкий к нулю, а некоторые модели, например ФБ-9 и вовсе отрицательный.
Стоимость 1 кВт в час стоит ну пусть 5 руб. (где то и дороже), предположим нагрузка на реле 1 кВт! Стоимость его 200-250 рублей!
Теперь прикинем за что Вы платите деньги:
Так как гистерезис у реле значительный ― то освещение горит на 2 часа больше чем у современного с нулевым гистерезисом.
В день Вы переплачиваете 10 рублей, в месяц 300 рублей, в год более 3600 рублей.
Соберем потраченную сумму Вами за год с ФР-601 = 3600 + стоимость его 250 руб = 3850 руб. Вы потратите за год.
На покупке ФБ-9 уйдет ровно 946 рублей (с НДС), у него обратный гистерезис (и еще экономия в ночном режиме) то сумма Ваших платежей будет ниже чем у импортных реле с нулевым!
