Соединение металлопластика с другим материалом
Такие варианты возникают, если меняют только часть водопроводной магистрали, поэтому старые металлические коллекторы соединяют с металлопластиковыми трубами.
Виды соединений:
- резьбовой стык хорошо работает, если сечение не превышает 40 мм;
- соединение фланцем подходит для больших диаметров.
Муфту с нарезкой выбирают по типу пластиковой трубы: с обжимом, под пайку, прессовку. Сначала удаляют старую муфту с металлической магистрали там, где будет врезка пластикового участка. Отрезают старую трубу, накладывают солидол, делают новую нарезку витков.
Резьбу протирают ветошью, наматывают фум-ленту, покрывают силиконом. Далее накручивают фитинг без применения ключа. Если при проверке появляется течь, переходник можно докрутить.
Монтаж
Пресс-фитинги
Соединение, выполненное с помощью таких деталей, получается неразъемным, монолитным. Деталь состоит из медного или латунного корпуса и гильзы, выполненной из нержавейки.
Форма корпуса может быть разной и зависит от вида соединения. Гильза обеспечивает необходимую прочность. Элемент обжимается специальным прессом.
После этого изменить ее форму практически невозможно. Это происходит благодаря особой обработке нержавейки. Во избежание неблагоприятного воздействия гальванических блуждающих токов, между корпусом и гильзой устанавливается уплотнительное кольцо.
К достоинствам пресс-фитингов можно отнести быстрый монтаж.
Кроме того такое соединение характеризуется высокой прочностью и надежностью. Специалисты рекомендуют его для скрытого монтажа трубопровода. Недостатком считается необходимость использовать специальное оборудование в ходе установки.
Это гидравлические или ручные пресс-клещи. Покупать такое оборудование целесообразно только в случае большого объема предстоящих работ. Иначе проще будет взять инструмент в аренду.
Процесс установки достаточно прост:
Обрезаем отрезки трубы нужного размера и обрабатываем их торцы.Надеваем обжимную муфту на край детали.Вставляем штуцер.Используя инструмент, выполняем обжим муфты.
Монтажный инструмент
Специальный инструмент понадобится, чтобы производить монтаж труб из металлопластика при помощи прессовых фитингов. Он предназначен для вырезания трубных отрезков нужной длины, преданию их торцам круглой формы и необходимого внутреннего диаметра, запрессовки фитинговой гильзы на трубе.
Пресс-клещи
Прессовочные клещи необходимы для сжатия гильзы на внешней трубной оболочке. Их рабочая поверхность имеет фигурную форму, позволяющую эффективно сжимать гильзу с наилучшим коэффициентом сцепления.
Стоит отметить, что прессовкой монтируют также тонкостенные металлические трубы из стали с защитным покрытием, нержавейки и меди. У нас они находят не столь широкое применение из-за слишком высокой стоимости труб и фитингов, а также самого профессионального обжимного инструмента.
Поэтому многие современные прессовочные клещи выпускают со сменными насадками под металлопластиковые, а также тонкостенные медные и нержавеющие трубы, выпущенные по разным технологиям производства и стандартам США, Канады, Австралии.
Рис. 9 Ручные пресс-клещи и их комплектация
Ручные
Ручной механический инструмент в виде клещей с длинными ручками, которые могут во многих моделях удлиняться для создания более мощного зажимного усилия, выпускают со сменными насадками под размеры 16, 20, 26, и 32 мм. Стоит отметить, что большинство ручного рабочего инструмента не работает с размером 32 мм из-за слишком больших физических усилий, которые необходимо приложить работнику для опрессовки.
Также ручной инструмент рассчитан только на работу с металлопластиком, для металлов требуется более мощный гидравлический или электрический привод.
Стоит отметить, что ручной инструмент рационально использовать в случаях, если проводятся разовый монтаж металлопластиковых труб своими руками. Для профессиональных целей он непригоден из-за слишком высоких потерь энергии работником.
К недостаткам ручных клещей относят высокие габаритные размеры из-за длинных ручек, что не всегда удобно при проведении работ в ограниченном пространстве.
Стоимость самого инструмента может существенно отличаться у разных производителей почти на порядок, недорогие модели среднего качества можно приобрести в районе 10000 – 20000 руб.
Рис. 10 Гидравлический обжимной инструмент
Гидравлические ручные
Ручной гидравлический инструмент оснащен гидроприводом, благодаря чему развиваемое им прижимное усилие намного выше, чем у ручных аналогов.
При помощи ручного гидравлического инструмента можно обжимать трубы диаметрами 16, 20, 26 и 32 мм как из металлопласта, так и из тонкостенной нержавейки и меди.
Благодаря невысоким размерам и коротким ручкам, ручным гидроинструментом можно проводить обжимание в труднодоступных местах. Данный инструмент отлично подойдет как для бытового использования, так и для профессионального применения.
Хотя гидравлические клещи дороже ручных, если подойти к их приобретению с умом и заказать товар из Китая на ресурсе Алиэкспресс, вполне можно уложиться в сумму 10000 руб.
Технология монтажа обжимного фитинга
Когда под рукой необходимый инструмент, процесс обжима компрессионного фитинга происходит быстро и легко. После двух десятков процедур рука набивается, и каждое движение доводится до автоматизма. Возможно, по этой причине трубопроводы, собранные профессиональными сантехниками, служат около 7 лет даже без дополнительной подкрутки (хотя она рекомендуется).
Итак, для установки компрессионного фитинга на металлопластиковую трубу потребуются ножницы (труборез), калибратор, рожковые ключи по размеру. Вручную выпрямляем кусок трубы, подлежащий обжиму, и действуем по следующей инструкции:
из Строительной рулеткой отмеряем фрагмент трубы, который необходимо отрезать, и ставим метку ярким маркером Берем труборез с острыми лезвиями и аккуратно отрезаем по отмеченной точке. Следим, чтобы труба не деформировалась Чтобы придать внутреннему сечению идеально круглую форму, берем калибратор и снимаем фаску Еще до монтажа штуцера надеваем на трубу накидную гайку и отодвигаем ее от края Повторяем процедуру, но с цангой – разрезным кольцом: надеваем его на край трубы При монтаже штуцера лучше его держать неподвижно, а трубу насаживать с легким усилием крутящими движениями Плотное прилегание деталей – залог герметичности, поэтому сначала вручную затягиваем накидную гайку Затем берем два подходящих по размеру рожковых ключа и с помощью их заканчиваем монтаж Шаг 1 – разметка точки отреза на трубеШаг 2 – отрезание фрагмента металлопластиковой трубы труборезомШаг 3 – расширение отверстия калибраторомШаг 4 – надевание накидной гайкиШаг 5 – надевание разрезного кольца (цанги)Шаг 6 – монтаж штуцера в трубуШаг 7 – плотное затягивание деталейШаг 8 – довинчивание гайки ключами
В результате обжима накидная гайка не должна «гулять» по трубе, даже если постараться ее сдвинуть рукой.
Несколько профессиональных советов помогут вам избежать недочетов при установке компрессионного фитинга:
Перед установкой штуцера в трубу обязательно проверьте наличие уплотнительных колец: они должны находиться в предназначенных для них канавках. Чтобы кольца не сбивались с места при монтаже, некоторые мастера смазывают штуцер мыльным раствором.
Если штуцер в трубу не входит, а уплотнительные кольца при монтаже сдергиваются, обязательно необходимо выполнить развальцовку калибратором. Нет под рукой специального инструмента – воспользуйтесь концом гаечного ключа.
При затяжке накидной гайки контролируйте усилия: излишнее старание может привести к повреждению граней и деформации частей фитинга.
При монтаже используются два ключа: одним придерживаем фитинг, другим затягиваем гайку. Размеры лучше подобрать заранее, так как они чаще всего нестандартные. Если нет подходящего размера, поможет разводной ключ.
Правильно установленный компрессионный фитинг выдержит давление в системе даже при работе компрессора или насоса. Примерно раз в году необходимо производить осмотр, и если обнаружено подкапывание, рекомендуется подтянуть гайки.
Американки
Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.
Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».
По своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.
Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.
На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.
Краны
Краны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.
Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.
Стоимость кранов отличается в зависимости от сложности их конструкции.
Пресс – муфты
Смотреть видео – прессовой или обжимной Ф
Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.
Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.
Нужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:
- Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
- Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
- Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
- Пресс – муфты не боятся температурных изменений.
- Монтаж выполняются легко и за короткое время.
- Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.
Некоторые секреты установки зажимных муфтовых приспособлений
Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.
Без качественного этого инструмента, говорить о надежной работе магистрали не приходится
При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката
Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.
Компрессионные муфты
Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного элемента следующее: кольцо обжима, накидная гайка, штуцер.
Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:
- выравнивается трубная заготовка;
- на ней аккуратно выполняется срез, для которого предварительно делается разметка;
- зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
- на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
- увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
- гайка закручивается до упора от руки;
- затем гайку подтягивают ключом, делая не больше одного – двух оборотов.
Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.
Особенности использования пуш фитингов
Еще одной разновидностью соединительных элементов для металлопластиковых магистралей являются пуш фитинги.

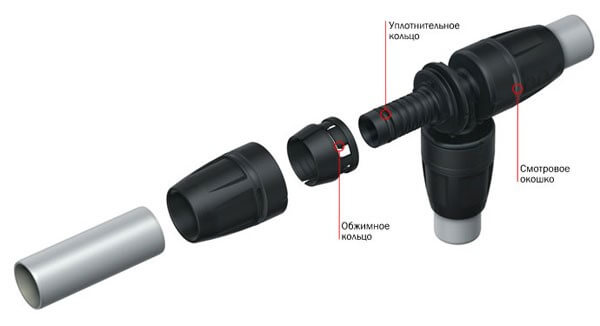

Устройство пуш фитинга
Их основные технические характеристики включают:
- Возможность скрытого монтажа;
- Быстрота установки;
- Возможность производить монтаж самостоятельно;
- Нет необходимости в покупке специального инструмента.
Пуш фитинги – это инновационная разработка, что предполагает простое заталкивание соединительного элемента в трубопровод.
Основные недостатки, какие можно найти у пуш элементов:
- Перед началом эксплуатации трубопровода необходимо выдерживать время до 3 часов для того, чтобы резиновые уплотнительные кольца сели по форме трубопровода.
- Высокая стоимость.
Установка пуш фитингов включает такие этапы:
- Использовать труборез для подготовки отрезов, имеющих необходимые размеры.
- Вставить пуш фитинг в трубу до нанесенной отметки.
- Закрутить гайку без прикладывания усилий.

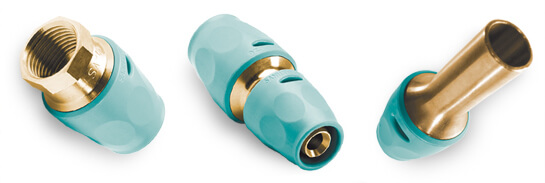

Пуш фитинги для металлопластиковых труб
Пуш фитинги можно демонтировать и применять повторно при необходимости.
Особенности подбора диаметра трубы по типу использования
Основная точка расчета для систем отопления – размер выходного патрубка от котла. Показатель определяет внутренний диаметр трубы, подбирать изделия по внешнему диаметру – неверное решение. В этом случае разная толщина стенок приведет к несоответствию показателей, придется покупать другой материал.
Правила подбора – до первого ответвления показатель Ø трубы должен быть равным размеру патрубков входа и выхода на котле, а после первого разделения контура снижаться на 1 шаг, после каждого следующего ответвления также снижаться на 1 шаг. Если на выходе Ø 24 мм, то после расхода на второй прибор или другую ветку нужен Ø в 18 мм, затем от ветки к устройствам или ответвлению диаметр не должен быть более 12 мм. Магистраль обратного тока теплоносителя собирается в обратном порядке – от малого диаметра к большому, также с увеличением на 1 шаг.
Правила выбора размеров диаметра по области использования:
- Для систем водоснабжения Ø (внешний/внутренний) 16-12 мм с толщиной стенок изделий не более 2 мм.
- В автономные системы отопления частного дома нужно брать трубы с Ø 26/20. Толщина стенок не более 3 мм. Трубопровод подойдет для контура теплых полов, формирования стояков и раздачи ГВС.
- При обустройстве стояков отопления с малым показателем давления нужны изделия с Ø 32/26, толщиной стенок 3 мм.
- В централизованных тепловых системах, контурах с высокими показателями давления применяются элементы Ø 40/32 и с толщиной стенок в 3,9 мм.
Больший диаметр металлопластиковых труб для отопления в бытовых условиях не требуется, такие изделия пригодны для прокладки магистралей в учреждениях общественного, социального типа.
Технология использования пресс-фитингов
Соединение медных или труб из сшитого полиэтилена требует наличия следующего инструмента:
- ножницы для резки пластиковых труб (стальные изделия нарезаются с помощью болгарки);
- фаскосниматель;
- калибратор;
- рулетка, маркер;
- пресс-клещи под соответствующий профиль фитинга.
Пресс-клещи рационально использовать для соединения труб малого диаметра (до 26 мм), для обжима изделий больших размеров требуется инструмент с электроприводом — пресс-пистолет, с применением которого опрессовка фитинга занимает не более 5 секунд. Также без пресс-пистолета не обойтись если вы будете работать над соединением стальных трубопроводов, обжим которых требует повышенных усилий.
Монтаж труб из сшитого полиэтилена выполняется по следующему алгоритму:
- С помощью трубореза труба обрезается под прямым углом к своей оси (от точности среза непосредственно зависит герметичность соединения — торцевая часть трубы должна плотно прилегать к корпусу фитинга).
- На срезе трубы посредством фаскоснимателя нарезается внутренняя фаска. Овальность торца, образовавшаяся при нарезке, удаляется калибратором.
- На трубе размещается обжимная гильза фитинга, после чего труба до упора насаживается на штуцер.
- Используя клещи либо пресс-пистолет выполняется обжим гильзы.

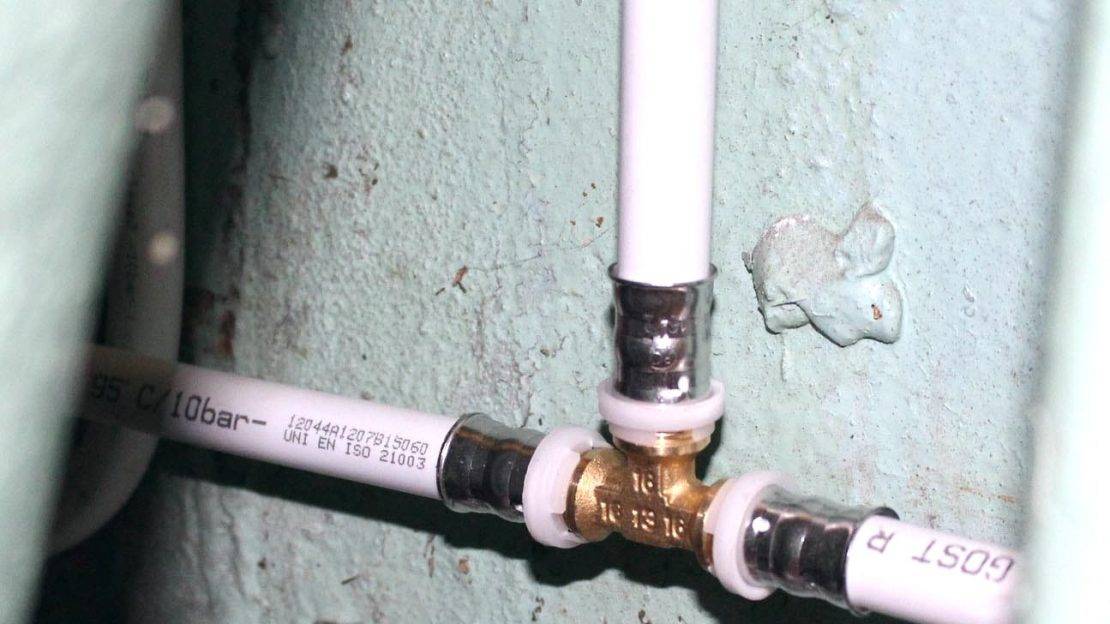

Обжим пресс-фитинга
Если монтаж выполнен правильно, после обжима на гильзе образуются ярко выраженные кольца, которые свидетельствуют о герметичности соединения. Учитывайте, что обжим фитинга можно выполнять только один раз, если соединение имеет дефект, необходимо отрезать часть трубы, на которой закреплен пресс-фитинг, и повторить монтаж с применением нового изделия.
Особенности выбора и обзор производителей
Пресс-фитинги на рынок поставляются достаточно большим количеством производителей, они представлены в ассортименте каждой компании, реализующей трубы из сшитого полиэтилена и металлопластиковые изделия. Изучив отзывы потребителей и мнения профильных специалистов, мы выделим две фирмы — Henco и Tiemme.
Henco — бельгийская компания, один из лидеров рынка. Фирма производит пресс-фитинги двух видов — Henco PK и Henco PG. Серия PG представлена стандартными изделиями из латуни, обработанной защитным оцинкованным покрытием, тогда как пресс-фитинги PK имеют полимерный корпус из ПВДФ (поливинилденфторида). Фитинги от Henco выпускаются под трубопроводы из сшитого полиэтилена диаметром 16, 20, 26, 32 и 40 мм.
Латунные изделия могут эксплуатироваться в системах горячего водоснабжения и отопления (температурный максимум +115), тогда как пресс-фитинги из ПВДФ предназначены для трубопроводов подачи холодной воды.
Tiemme — итальянский производитель, в ассортименте которого представлены пресс-фитинги следующих серий:
- Tiemme Cobra — линейка фитингов для труб из сшитого полиэтилена;
- Tiemme 1650- пресс-фитинг для армированных металлопластиковых труб;
- Tiemme 2670 — пресс-фитинги для трубопроводов из металлопластика транспортирующих газ.
Корпус фитингов Tiemme изготавливается из латуни, гайка для обжима — из нержавеющей стали. Температурный максимум изделий составляет +95(кратковременная температура +110), они выдерживают давление до 16 Бар. Диаметры — от 15 до 63 мм.
Выбирая пресс-фитинги остерегайтесь подделок, которых на рынке достаточно много — обращайте внимание на вес (латунные фитинги массивны, низкий вес свидетельствует о том, что за латунь выдается какой-либо дешевый сплав), толщину гильзы для обжима и маркировку (буквы должны быть выгравированы, а не нанесены краской). Инструмент для монтажа фитингов — пресс-клещи также представлены в ассортименте данных компаний. Клещи от Henco (в комплекте идут насадки под пресс-фитинги диаметром 16 и 20 мм) обойдутся вам в 15 тысяч, от Tiemme — 14 тыс
рублей. Однако клещи от итальянской компании предназначены для использования с пресс-пистолетами, тогда как инструмент от Henco применяется для ручного обжима
Клещи от Henco (в комплекте идут насадки под пресс-фитинги диаметром 16 и 20 мм) обойдутся вам в 15 тысяч, от Tiemme — 14 тыс. рублей. Однако клещи от итальянской компании предназначены для использования с пресс-пистолетами, тогда как инструмент от Henco применяется для ручного обжима
Инструмент для монтажа фитингов — пресс-клещи также представлены в ассортименте данных компаний. Клещи от Henco (в комплекте идут насадки под пресс-фитинги диаметром 16 и 20 мм) обойдутся вам в 15 тысяч, от Tiemme — 14 тыс. рублей. Однако клещи от итальянской компании предназначены для использования с пресс-пистолетами, тогда как инструмент от Henco применяется для ручного обжима.
Технические характеристики фитингов для металлопластиковых труб
Различия между фитингами определяются по нескольким параметрам: по диаметру, материалу изготовления и области применения. Самые важные технические характеристики, которые необходимо знать при покупке фитингов, – это диаметр труб, с которыми предстоит выполнять монтажные работы. Размер фитингов всегда соответствует диаметру всей магистрали. Если требуется установка труб для воды, газа или отопления, наиболее актуальными будут размеры в пределах 16-32 мм.
Другие технические характеристики фитингов, на которые следует обратить внимание – показатель максимального давления. Оптимальное давление для бытовых систем – 10-15 атмосфер. Некоторые производители заявляют, что при правильной установке и использовании качественных труб их фасонные детали могут работать в условиях давления до 25 бар
Некоторые производители заявляют, что при правильной установке и использовании качественных труб их фасонные детали могут работать в условиях давления до 25 бар.
Выбирая фитинг (тройник), необходимо обращать внимание на визуальное качество гильзы и других элементов. Цвет металла должен быть равномерным, поверхность должна быть чистой, без царапин или микротрещин. Также технические требования относятся к весу: качественные латунные детали не могут быть слишком легкими
Также технические требования относятся к весу: качественные латунные детали не могут быть слишком легкими.
Основные технические характеристики обычно указываются на самом изделии. На фитингах в обязательном порядке маркируется диаметр трубы, обычно в дюймовом формате. Стоит помнить, что у разных производителей маркировка может иметь различную информацию.
Технические параметры оборудования
Для соединения пластиковых труб в трубопроводах используются специальные полипропиленовые муфты, об этом говорилось выше. Они позволяют переориентировать магистраль, соединять трубы из других материалов. Они могут также использоваться для расширения пластиковых труб. Чаще всего подобные изделия используются в системах отопления и водораспределения. Если система максимально сложная, тогда требуется очень много муфт для нее, а также много элементов для монтажа и строительства. Большое преимущество фитингов в том, что их можно использовать при начальном монтаже, а также при ремонте всей линии.
Фитинги сами по себе очень схожи с трубами из тех же материалов, из которых изготовлены последние. Основные характеристики фитингов такие:
- Плотность, соответствующая возможности и способности выдерживать наиболее повышенное давление, которое создается теплоносителем. Также фитинги способны устоять истиранию внутренних и внешних поверхностей. Они очень твердые и надежные в эксплуатации;
- Теплопроводность – она должна быть низкой, иначе будет образовываться конденсат на фитинге. Это может повлечь за собой различные проблемы. Низкая теплопроводность позволяет устанавливать изделия в различных трудных местах;
- Прочность – два отрезка трубы соединены между собой благодаря повышенной прочности деталей соединения. Арматура должна выдерживать давление 10 атмосфер воды, иначе конструкция может не выдержать;
- Спектр применения довольно широк – полипропилен может легко вступать в контакт с бетоном, штукатуркой или другими материалами. Он хорошо работает в промышленных и домашних условиях.
- Устойчивость к повышенным температурам – нельзя подвергать соединения низким температурам, потому что при частых замерзаниях и последующего оттаивания шов может растрескаться. Модели в большей степени рассчитаны на предел нагрева до +90 градусов, но следует использовать их при температурах +40 градусов.
