Как сделать фазоуказатель самостоятельно
За свою трудовую деятельность всегда приходилось заниматься приборами учета электроэнергии (снимать электросчетчики на поверку), и часто, принимая новый учет, находил проблему, а именно – электросчетчик имел “самоход”, или “самосдвиг”, т.е. при отключенной нагрузке электросчетчик имел небольшое движение диска.
Фазоуказатель промышленного производства.
Это явление наблюдается с индукционными электросчечиками (СА4-И678, СА4У-И678 и др.), при подключении обязательно должна соблюдаться фазировка (очередность фаз). И вот тогда приходилось искать прибор фазоуказатель, чтобы навести порядок в учете. Сейчас на всех объектах стоят электронные, которые на фазировку не реагируют. Может, кому-то понадобится фазоуказатель, который можно сделать самостоятельно, схему которого и предлагаем вашему вниманию.
Однако наличие вращающихся частей делает их сложными по конструкции и неудобными в эксплуатации. Известны фазоуказатели, основанные и на других принципах.
Рисунок 1. Схема простого фазоуказателя для самостоятельного изготовления.
Схема простого фазоуказателя показана на рис. 1. Он позволяет определить порядок следования фаз в трехфазных электросетях с нулевым проводом, с которым соединяют клемму ХТЗ прибора, а клеммы ХТ1 и ХТ2 подключают к двум из трех фазных проводов.
Предположим, напряжение, приложенное к клемме ХТ1, отстает по фазе на 120° от напряжения на клемме ХТ2. Этой ситуации соответствуют графики на рис. 2.
Благодаря диоду VD1 ток Iуе в цепи управляющего электрода тиристора VS1 течет только в течение положительных полупериодов напряжения на клемме ХТ2.
В момент t1, когда напряжение на клемме ХТ1 и аноде тиристора становится положительным, последний открывается и остается открытым до окончания полупериода (момента t2).
Номинал резистора R1 выбран таким образом, что лампа HL1 светится в полный накал, сигнализируя, что порядок следования фаз соответствует маркировке клемм (ХТ2 — “А”, ХТ1 — “В”, фаза, оставшаяся неподключенной, — “С”).
Если фазные провода соединены с прибором в обратном порядке (“А” — к ХТ1, “В” — к ХТ2), фаза тока управляющего электрода тиристора отстает на 120° от фазы анодного напряжения. Теперь тиристор открывается в момент и закрывается в момент t4.
Среднее значение тока, протекающего через лампу HL1, значительно меньше, чем в предыдущем случае, поэтому она светится очень слабо или вовсе не светится. Интервалы, в течение которых через лампу HL1 течет ток, на рис. 2 заштрихованы.
В качестве VS1 кроме указанного на схеме пригодны тиристоры T112-10-5, КУ202Н. Диод КД105В можно заменить любым из серии КД209. HL1 — лампа накаливания на 26 В, 0,12 А, однако подойдет и другая с номинальным током не менее тока удержания использованного тиристора.
Рисунок 2. Графики напряжения.
Необходимо лишь подобрать резистор R1 соответствующего номинала и мощности. Подборка резистора потребуется и в том случае, если номинальное линейное напряжение в сети отличается от 220 В.
Детали фазоуказателя смонтированы в корпусе из изоляционного материала подходящих размеров, на передней панели которого установлены клеммы ХТ1-ХТЗ и патрон с лампой HL1.
Промышленные фазоуказатели:
- Фазоуказатель (индикатор фазы) микроконтроллерный ИФ 517М (ИФ 517 М) предназначен для определения чередования фаз A, B, C в трехфазной сети 380 В промышленной частоты 50 Гц.
- Выпускается вместо И-517, ФУ-2 (И-517, ФУ 2).
Условия эксплуатации:
- Температура, °С: от -45 до +45.
- Влажность, %, при 25°С: до 98.
Технические характеристики:
- Номинальное напряжение, В: 380.
- Индикация режимов работы: светодиодная.
- Внутренний источник питания: отсутствует.
- Длина соединительных проводов, м: не менее 0,5.
- Габаритные размеры, мм: 160х55х16.
- Масса, кг: не более 0,11.
Фазоуказатели ЭИ 5001 предназначены для определения порядка чередования фаз в трехфазных цепях переменного тока.
Технические характеристики:

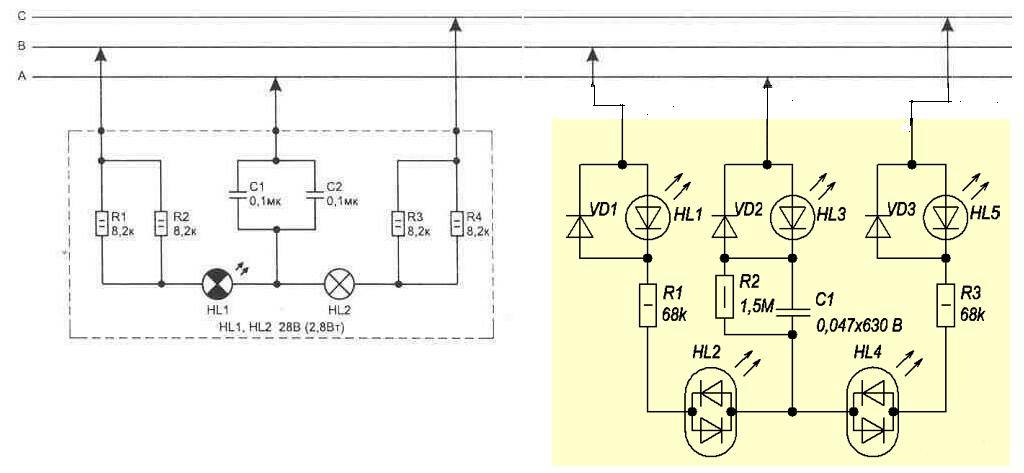

Электрическая схема фазоуказателя.
- Обеспечивает определение порядка чередования фаз в трехфазных цепях переменного тока при значениях напряжения в цепи от 50 В до 600 В.
- Обеспечивает определение порядка чередования фаз в трехфазных цепях переменного тока в диапазоне частот от 40 Гц до 1000 Гц при значениях напряжений, В:
- диапазон частот, Гц oт 40 до 500: oт 50 до 600;
- диапазон частот, Гц oт 500 до 1000: oт 200 до 600.
Также обеспечивает определение порядка чередования фаз при продолжительности включения не более 3 сек с интервалом между включениями не менее 30 сек.
Мощность, потребляемая фазоуказателем, не превышает следующих значений при напряжениях:
- 50 В и частоте 50 Гц: 2 ВА;
- 100 В и частоте 50 Гц: 7,5 ВА;
- 100 В и частоте 500 Гц: 4 ВА;
- 500 В и частоте 50 Гц: 200 ВА.
Габаритные размеры: 65х65х45 мм
Масса: 0,19 кг

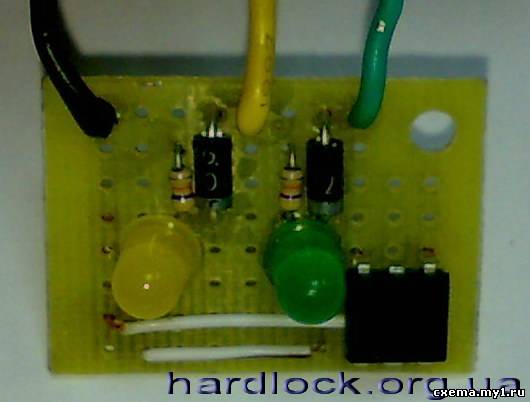

Фазоуказатель – Конструкции простой сложности – Схемы для начинающих

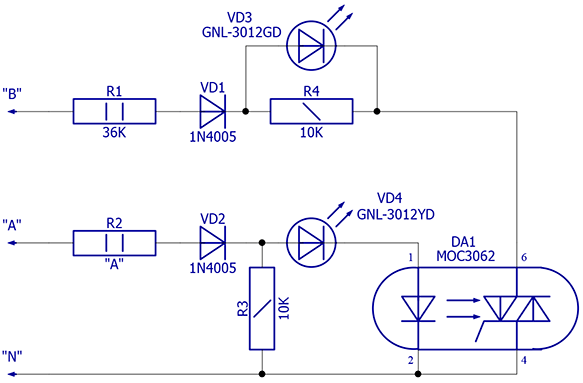

В случае присоединения щупов прибора к сети в указанном на схеме порядке ток положительного полупериода фазы А протекает по цепи резистор R2 — диод VD2 — светодиод HL2 — излучающий диод оптрона. Однако фото-симистор оптрона некоторое время с момента начала протекания тока через излучающий диод останется закрытым. Дело в том, что оптрон указанного на схеме типа содержит внутренний узел управления, разрешающий открывание фотосимистора только в моменты перехода приложенного к нему напряжения через ноль. В результате фотосимистор будет открытым, а светодиод HL1 включенным только в интервале времени от начала положительного полупериода фазы В и до окончания такого же полупериода фазы А — 1/6 часть периода сетевого напряжения. А теперь наглядно (стрелкой показан период, когда светодиод HL1 будет гореть):

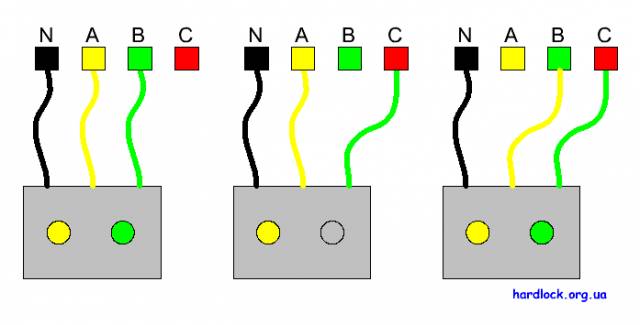

Теперь наглядно:
Оригинал статьи из журнала можно взять разделе Download ПРОШИВКИ. Печаткуи не выкладываю в виду простоты схемы ( но если “ВДРУГ КТО-ТО не сможет сам то нарисую ) В заключение хочу сказать, что данный фазоуказатель оказался очень наглядным и простым в использовании. Немного фото:
Файлы к статье Фазоуказатель
Проверка фазировки электрического оборудования
Электрооборудование трёхфазного тока (трансформаторы, генераторы, кабельные линии электропередач) подлежит обязательной фазировке, перед тем как оно впервые будет включено в сеть или же по окончании очередного ремонта, в результате которого могло произойти нарушение порядка чередования, следования фаз.
Фазировка заключается в проверке совпадения по фазе напряжений каждой из 3-х фаз включаемой электроустановки с соответствующими напряжениями сети. Подобного рода проверка, безусловно, необходима, ведь в процессе сборки, монтирования и ремонта электрооборудования фазы могли быть переставлены местами.
У электромашин, например, не исключается и ошибочное обозначение силовых выводов статорных обмоток; у кабелей в соединительных муфтах могут быть между собой соединены жилы разноимённых фаз.
Во всех этих случаях единственным выходом считается выполнение фазировки. Как правило, эта технологическая операция состоит из 3-х основных перечисленных ниже этапов.
Проверка и сравнение порядка чередования фаз у электрической установки и сети. Данная операция выполняется перед непосредственным включением на параллельную работу нескольких сетей, работающих независимо, нового генератора и генератора, прошедшего капитальный ремонт, при котором могла измениться схема присоединения обмоток статора к сети.
Лишь при получении положительных результатов, полученных при фазировке, генераторы или, скажем трансформаторы синхронизируются и включаются на параллельную работу.
Проверка одноимённости или расцветки фазных проводников, которые впоследствии надо будет соединить. Эта операция ставит перед собой цель проверить правильность соединения всех элементов установки между собой. Проще говоря, выверяется правильность подвода токоведущих жил к включающему аппарату.
Проверка совпадения по фазе одноимённых напряжений, то есть отсутствия между ними угла сдвига фаз. В электрических сетях во время фазировки линий электропередач и силовых трансформаторов, которые принадлежат одной электрической системе, достаточно выполнить 2 последние операции, поскольку у всех генераторов, работающих синхронно с сетью, порядок следования фаз одинаков.
Приборы для фазировки. Сегодня существует множество методик, которые зависят от прямого назначения электрооборудования, схем соединения обмоток и от используемых приспособлений и приборов. К основным приборам и приспособлениям можно отнести:
Вольтметры переменного тока, используемые при фазировки электроустановок до 1 кВ и подключаемые непосредственно к выводам электрооборудования.
Фазоуказатели, принцип действие которых похож на принцип действия АД (асинхронного двигателя), когда при подключении катушки приборов к 3-х фазной сети токов происходит образование вращающегося магнитного поля, которое заставляет вращаться рабочий диск. При этом по направлению вращения диска можно судить о правильности порядка следования фаз токов, проходящих по катушкам.
Универсальные приборы (портативные вольтамперфазоиндикаторы, универсальные фазоуказатели).
Мегаомметры, представляющие собой переносные приборы, необходимые для измерения сопротивлений изоляции в широких диапазонах, что очень хорошо себя зарекомендовало при производстве фазировки.
Указатели напряжения для фазировки. Данные устройства хорошо подходят для фазировки электроустановок выше 1 кВ. При выполнении операции на отключённый аппарат (разъединитель, выключатель) на каждую сторону подаются фазируемые напряжения.
При этом, щупы прибора подносятся к токоведущим частям фазируемого аппарата, и дальше осуществляется наблюдение за свечением сигнальной лампы на устройстве.
Стоит учесть, что горение лампы говорит о несовпадении фаз, а отсутствие свечения лампочки – о согласованном включении и возможности включения коммутационного аппарата.
Методы фазировки. Эта операция может быть предварительной; выполняемой при монтаже и ремонте электрооборудования, и фазировкой непосредственно перед вводом в работу, осуществляемой перед первым включением оборудования, когда фазы могли быть переставлены местами.
Самостоятельное изготовление и правила применения
В любом случае при электромонтаже правильным считается применение профессионального оборудования. Только так можно обеспечить безопасность выполнения работ. Но в случаях, когда фазоуказатель требуется срочно, а под рукой его нет, опытные электрики обходятся простыми самодельными схемами, которые позволяют точно определить очерёдность фаз при подключении электрооборудования.

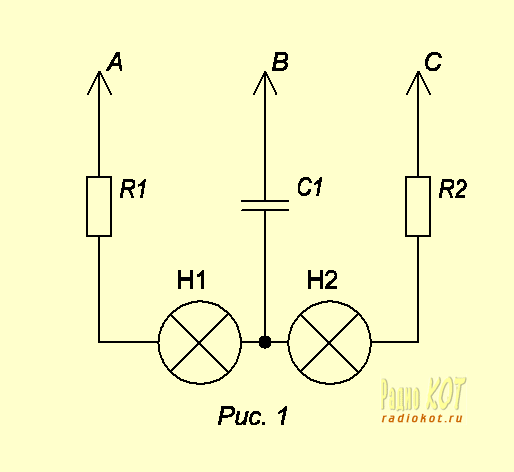

Самая простая схема требует наличия 4 ламп накаливания и одного конденсатора ёмкостью до 5 мкФ, который рассчитан на напряжение не менее 400 В. Все элементы подключают по стандартной схеме типа «звезда»:
Схема фазоуказателя из 4 ламп накаливания
Лампы подойдут обычные, рассчитанные на напряжение 220 В, мощностью до 60 Вт. Каждый контакт прибора подключается к одной фазе проводки. При включении питания разница в свечении каждой лампы зависит от полярности подключения. Если выбрана прямая очерёдность фаз, то в цепи, в которую включены лампы L1 и L2 будет наблюдаться их полный накал, в другой линии лампочки будут светиться вполнакала. Такой фазоуказатель можно собрать практически на коленке, но пользоваться им неудобно, поэтому подобная схема применяется только в крайних случаях.
Если есть доступ к набору простейших электронных компонентов, собирают схему, которая работает при наличии одной низковольтной лампы, рассчитанной на напряжение 24 В. Самодельные приборы такого класса более удобны в применении. Монтаж деталей выполняют по следующей схеме:
Схема фазоуказателя с тиристором
Номиналы и тип деталей указаны на схеме. Монтировать лучше при помощи пайки на печатной плате. В этом случае прибор прослужит долго, кроме того, это поможет обеспечить безопасную эксплуатацию.
Принцип применения прост — подключить к двум фазам и нулевому проводнику, подать напряжение. Яркое свечение свидетельствует о прямой очерёдности, если лампа горит вполнакала или не включилась, это свидетельствует об обратном подключении. Яркость свечения регулируется подбором номинала сопротивления R1.
Минус конструкции — необходимость подключения к нулю, что в бытовых условиях удаётся не всегда.

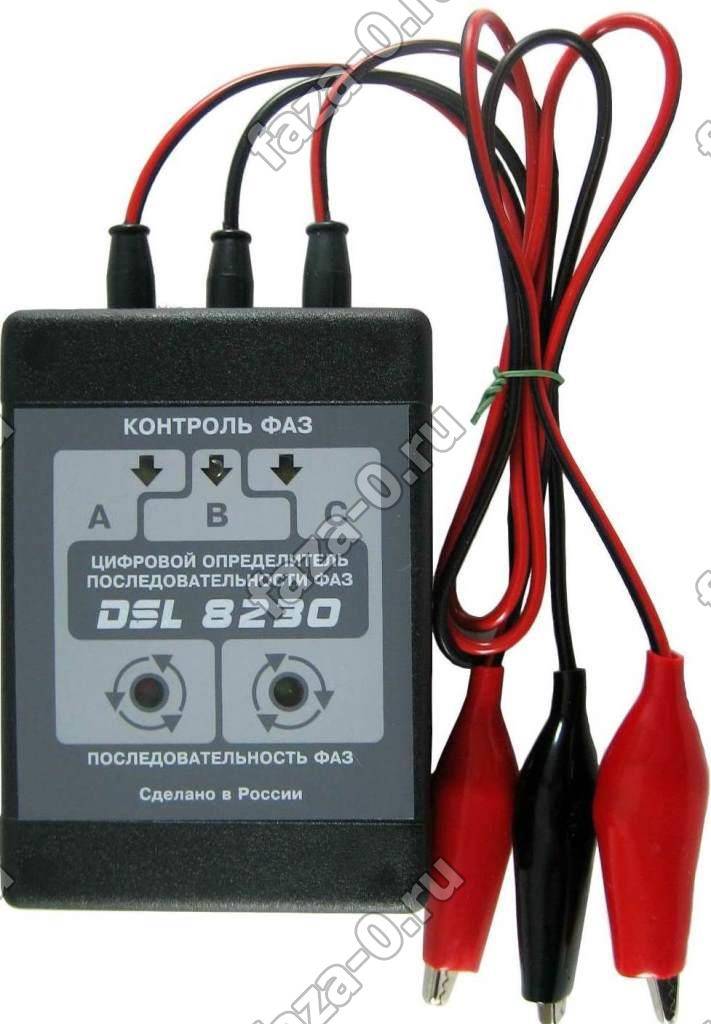

Поэтому лучшим решением будет покупка заводского фазоуказателя, тем более, что цены на эти приборы приемлемы.
Фазоуказатель: своими руками, принцип работы и инструкция по применению
Классификация фазоуказателей
Независимо от сферы применения для проверки правильности подключения бытовых или промышленных электроустройств наибольшее распространение получили фазоуказатели следующих типов:
Индукционные — представлены главным образом устаревшими моделями типа И517, ФУ-2 и более современными модификациями. По сути представляют собой упрощённую модель асинхронного двигателя, в качестве ротора у которых выполнен обычный диск из лёгких металлов. При прямом подключении к питающей сети этот диск-индикатор начинает вращаться по часовой стрелке, в противном случае направление вращения меняется на противоположное. Приборы этого типа отличаются большим рабочим ресурсом, простотой применения. Отдельные модификации применяют для работы с трёхфазными сетями с частотой до 1 тысячи Герц.
Более современными считаются устройства, обеспечивающие индикацию правильности включения при помощи обычных ламп накаливания или светодиодов. Они меньше по габаритам, поэтому более просты в применении, особенно в бытовых условиях. Отметим несовершенство отдельных моделей, которые требуют подключения только к двум фазам и нейтральному проводу, это несколько усложняет выполнение работ по определению очерёдности фаз.
Заслуживают внимания и приборы микроконтроллерного типа. Они вполне подходят для выполнения работ в быту и на производстве, правильность фазировки показывают при помощи всё тех же световых индикаторов.
И517М:
ФУ-2:
Принцип действия всё приборов, кроме индукционного, основан на эффекте перекоса фаз, при котором по различным цепям появляется различное активное и реактивное сопротивление. В результате это и приводит к изменению интенсивности свечения отдельных индикаторов или полному отказу от включения.
Как выполнить проверку?
Проверка может производиться несколькими способами. Целесообразность выбора того или другого варианта осуществляется в зависимости от параметров электрической сети и задач, которые необходимо решить. Так чередование можно узнать при помощи фазоуказателя, мегаомметра, мультиметра или по расцветке изоляции кабеля. Рассмотрите каждый из вариантов более подробно.
С помощью фазоуказателя
По принципу действия, фазоуказатель можно сравнить с обычным асинхронным двигателем. Рассмотрим в качестве примера наиболее распространенную модель фазоуказателя — ФУ-2 .
Рисунок 3: Принципиальная схема работы ФУ-2
Как видите на рисунке 3, у указателя последовательности фаз присутствуют три обмотки, которые подсоединяются к одноименным фазам в сети или устройстве. Между обмотками находится вращающийся ротор Р, который приводит в движение диск фазоуказателя Д.
На практике, после подсоединения к зажимам фазоуказателя соответствующих проводов, работник нажимает кнопку К, которая замыкает цепь обмоток. В зависимости от порядка чередования фаз, диск Д начнет вращаться по часовой или против часовой стрелки.
На самом приборе имеется стрелка, показывающая прямое чередование. Если при нажатии кнопки диск вращается в том же направлении, что и показано стрелкой, то эта трехфазная нагрузка имеет прямое чередование. Если диск начнет крутиться в противоположную от стрелки сторону, то чередование фаз обратное. Следует отметить, что этот прибор не способен определить, какая фаза на каком проводе находится, он может определить лишь порядок их чередования.
С помощью мегаомметра
Как один из способов прозвонки жил широко используется прибор для измерения сопротивления – мегаомметр.
Рис. 4: Прозвонка кабеля мегаомметром
Посмотрите на рисунок 4, для реализации такой схемы, вам понадобится отключить кабель от сети и от потребителя. При этом, с одного конца кабеля фазы поочередно соединяются с землей З, как и металлическая оболочка у бронированных кабелей. С другой стороны присоединяется мегаомметр М, один из зажимов которого заземляется, а второй поочередно подводится к каждой из фаз. На той, где мегаомметр покажет нулевое сопротивление, и будет одним проводом.
На концах одноименного провода устанавливается соответствующая маркировка. Недостатком такого способа прозвонки является большой объем трудозатрат. Так как каждая жила заземляется поочередно, после чего выполняется проверка. При этом на обоих концах кабеля должны устанавливаться ответственные сотрудники. Между ними должна обеспечиваться связь, для согласования действий и предупреждения подачи напряжения на работников.
По расцветке изоляции жил
Если в каком-либо устройстве имеется подключение разноцветными жилами, то фазировку оборудования можно выполнять по цветам. Для определения нахождения одноименных напряжений тех или иных фаз необходимо добраться до каждой жилы кабеля. Если на каждом проводе присутствует изоляция разных цветов, то сравнив их с местом присоединения к трансформатору или распедустройству, можно определить, где какая фаза находится.
Недостатком такого метода следует отметить ложную цветовую маркировку, так как производитель кабеля не всегда обеспечивает один и тот же цвет для каждой жилы на всей протяженности провода. Поэтому предварительно его все равно рекомендуется прозванивать и маркировать.
При помощи мультиметра
Для этого метода используется обычный мультиметр. Он наиболее актуален в тех ситуациях, когда необходимо включить в параллельную работу два смежных устройства и их шины расположены поблизости.
Рис. 5: фазировка мультиметром
Необходимо выполнить сравнение фазных напряжений в соседних линиях, на рисунке 5 приведен пример для фаз А и А1. Коммутационная аппаратура при этом должна быть разомкнута. Перед тем как пользоваться мультиметром, на нем выставляется класс напряжения, для линии, на которой будет производиться замер. Щупы подводятся к выводам фаз, при этом их изоляция должна обеспечивать защиту от напряжения, а на руки надеваются диэлектрические перчатки.
Если при подключении щупов к выводам A — A1 стрелка останется на нулевой отметке, то это значит, что фазы одинаковые. Если стрелка отклонится на величину линейного напряжения, вы меряете разноименные фазы.
Фазировка электрической линии как считать — Все об электричестве
Фазировка — согласование электрических фаз между собой по полярности и направлению чередования при подключении. Правильно сфазированные обмотки соединяются в звезду и треугольник. (См. Схемы электрических соединений нейтралей электрических машин).
Под фазировкой, в обычном смысле слова, понимают подключение трёх-фазного источника питания к трёх-фазному потребителю, где принципиально важно соблюдение чередования фаз. Например, при неправильном подключении трёх-фазных электродвигателей, они начинают вращение в обратную сторону, что приводит к нарушению технологического цикла, в котором используются эти электродвигатели в качестве приводов. Например, при неправильном подключении трёх-фазных электродвигателей, они начинают вращение в обратную сторону, что приводит к нарушению технологического цикла, в котором используются эти электродвигатели в качестве приводов
Например, при неправильном подключении трёх-фазных электродвигателей, они начинают вращение в обратную сторону, что приводит к нарушению технологического цикла, в котором используются эти электродвигатели в качестве приводов.
Прямая фазировка электрической линии: что это и 2 варианта подключения
Чтобы сделать фазировку электрической линии, нужно иметь соответствующий опыт и знания Сфазировать генератор или электродвигатель поможет фазометр или по-другому фазоуказатель. Однако, его непросто найти в магазинах или же просто нет смысла покупать его для одного раза использования.
Для кабельных проводов обязательно нужно знать фазы ввода, иначе может произойти короткое замыкание. При правильности определения считать напряжение будет гораздо удобнее.
Что такое фазирование, и как определить фазы, как пользоваться мультиметром и сделать такой прибор дома – обо всех нюансах ниже.
Фазирование или фазировка – это уточнение аналогичности фаз под током каждой из 3 линий. Сфазированные обмотки согласуются, что обеспечивает правильную работу разных электрических приборов.
В настоящее время сделать это можно самостоятельно.
Фазировка влияет на направление вращения двигателя, что является очень важным условием, особенно, если сразу несколько механизмов используют двигатели одного порядка
Другим случаем, когда обязательно нужно обратить внимание на чередование фаз, является работа с помощью электросчетчика индукционного типа. При обратном порядке, нередко случается самопроизвольное вращение диска, расположенного на счётчике
Эти счетчики в настоящее время менее требовательны к фазировке, однако на индикаторе также появляются соответствующие данные. В некоторых случаях контроль расположения фаз можно выполнить без использования специальных приборов. Например, если подключение трехфазной сети питания происходит при соединении силовых кабелей. Если жилы внутри этого кабеля различны по своему цвету, то прозвонка происходит в разы быстрее. В некоторых случаях нужно просто очистить наружную изоляцию кабеля, чтобы узнать, где находится какая фаза. Жилы одинакового цвета обозначают, что фазы одинаковые.
Проверка чередования фаз выполняется с помощью специального прибора
Однако, цветовая маркировка не всегда гарантия правильного расположения фаз, ведь далеко не все производители придерживаются таких норм. Иногда на разных концах кабеля можно встретить различные цвета, поэтому идеальным и самым надежным способом определить, где какая фаза, является использование прозвонки жил.
Универсальность определителя фаз
Для этого лучше всего подходит механизм вычисления последовательности фазировки, то есть определитель. Он предназначен для обнаружения фазировки, в которой напряжение отстает от значения в фазе. Взятая для начала отсчета точка этого отставания нужна, чтобы правильно подключить к сети, приборы, которые требуют соблюдения последовательности чередования фаз. Одним из примеров такого прибора может быть трехфазный четырехпроводный электросчетчик.
Конструкция такого устройства отличается простотой:
- Основа представляет электроизоляционный материал, например, текстолит.
- В нём размещены 2 настенных электропатрона, внутри которых находится обычные лампы накаливания, закрытые полупрозрачными кожухами.
- На их основании укрепляют конденсатор и клеммник подсоединения проводов.
Небольшое вступление
Попалась на глаза история о монтаже электрооборудования, а именно двух масляных трансформаторов. Работы были завершены успешно. В итоге имелась следующая схема электроснабжения. Собственно сами трансформаторы, вводные выключатели, секционные разъединители, две секции шин. Успешно, как считали монтажники, прошли пусконаладочные работы. Стали включать оба трансформатора на параллельную работу и получили короткое замыкание. Естественно, монтажники утверждали, что произвели проверку чередования фаз с обоих источников и все совпадало. Но, о фазировке не было сказано ни слова. А зря! Теперь давайте разберемся подробно, что же пошло не так.
