Общее устройство сушилки
Принцип работы сушилки заключается в воздействии усиленного воздушного потока на измельчённые фрукты. Вследствие этого обменные процессы в плодах активизируются, влага уходит, и они быстрее усыхают. Существует три вида сушилки, каждый из которых имеет своё устройство.
Конструкция стандартной сушилки состоит из 4 основных деталей:
- вентилятора;
- корпуса;
- лотка для фруктов и овощей;
- электрического двигателя.
Функционирование солнечной сушилки основано на проникании лучей через прозрачный материал и нагревании листа, установленного на задней стенке. Это способствует повышению температуры внутри прибора, когда показатель может достигать 50°C. Фрукты и овощи, находясь в таких условиях, усыхают. Благодаря хорошей вентиляции влага выводится наружу, что препятствует образованию плесени на плодах. С нижней стороны конструкции проникает холодный воздушный поток, в корпусе происходит его нагревание и сквозь верхнее отверстие он выходит.
Такая сушилка состоит из:
- деревянного корпуса;
- поддонов для измельчённых фруктов;
- прозрачной крышки из поликарбоната.
Инфракрасная сушилка представляет собой многофункциональный удобный прибор. Её можно свернуть в виде рулона. Это существенно облегчит хранение устройства. При необходимости её также можно легко транспортировать. Потенциал такого прибора составляет 58°C, что позволяет получить качественно высушенные плоды. Этот прибор успешно справится и с функцией обогревателя.
Конструктивные элементы такой сушилки следующие:
- инфракрасная плёнка;
- корпус из ящика;
- трансформатор;
- электропроводка.
В целесообразности изготовления сушилки могут возникнуть сомнения. Ведь если плоды поместить на обычный чердак, через определённый промежуток времени они достигнут необходимого состояния. Этот вариант не требует усилий и финансовых вложений. Но он имеет и недостаток. Овощи и фрукты в таком случае будут привлекать насекомых. Предотвратить появление этой ситуации невозможно, поскольку для полного высыхания плодов необходим постоянный контакт с воздухом. Соответственно, их нельзя поместить в герметичную упаковку.
Несомненно, можно обработать фрукты специальным составом, чтобы насекомые утратили к ним интерес. Но вкусовые свойства плодов при этом изменяются. К тому же, после такой обработки фрукты сохраняют в своей структуре химические компоненты, и назвать их полностью безопасными уже нельзя.
Нужны ли ярусы сушилке для овощей
Не всегда овощей и фруктов так много, что требуется несусветное пространство для размещения. Сушилку легко заменит аэрогриль любой модификации.
Понадобится противень из кухонной плиты. Разложите продукты: овощи, фрукты, грибы, ягоды.
С аэрогриля снимаем крышку с лампой, вентилятором. Берем высокую сетку из комплекта к противню.
Устанавливаем сетку ровно посередине противня. Должна прочно опираться на сталь, не качалась.
Ставим на сетку крышку аэрогриля, подключаем к розетке. Ручку открываем, блокируя включение.
Убеждаемся: сбора стоит в беспечном месте, без возможности возгорания. Держите подальше шторы, детей, домашних животных.
Противень с крышкой аэрогриля стоят прочно на полу, табурете, столе.
По инструкции запускайте аэрогриль на низкой температуре
Жар будет сильным – осторожно.
Установите таймер импровизированной сушилки для овощей на час. По сигналу придете перемешать продукцию. Через четверть часа потребуется повторить. Продолжать, добиваясь полного высыхания. Не нужно делать руками, лишнего места на кухне не понадобится. Нет аэрогриля – купите дешевый на пробу.
Простая электросушилка для овощей и фруктов своими руками
Осень! Поспели яблоки и груши. Но сушить на солнце уже не получается. Холодно, да ночью еще роса выпадает. Что за день высохло, то за ночь опять впитало! Пробовали посушить над газовой плитой, да объемы не те. Поэтому стали подбирать подручные средства для самодельного дегидратора.
А что для сушки надо? Теплый воздух да обдув, чтобы испарения сдувать. Еще нужны поддоны для раскладки фруктов и тепловентилятор.
В качестве поддонов (противней) взяли сначала 5 имеющихся овощных ящиков 400×300×90. На дне крупные ячейки, поэтому пристрелили мебельным степлером москитную сетку:
Теплый воздух сквозь ящики должен идти снизу вверх. Поэтому боковые стенки ящиков нужно герметизировать. Часть ящиков обтянули пищевой пленкой:
Потом разрезали пленку на торцах и приторочили ее простым скотчем:
Порезали фрукты, посушили…
… и поняли, что поддонов маловато, решили добавить еще 5. Их обтянули пергаментной бумагой изнутри, тоже пристрелив степлером:
То есть использовали для этих целей материал, который нашли дома. Ящики устанавливаем штабелем, так чтобы воздух между ящиками не выходил:
В самый низ штабеля ставим тепловентилятор со струей вверх и обеспечиваем доступ воздуха к нему снизу. Тепловентилятор нашли в магазине мощностью 1000 ватт.
После нескольких просушек пришли к следующей технологии:
- Овощи и фрукты режем дольками не больше 5 мм.
- На поддон укладываем фрукты и овощи не очень плотно, чтобы воздух мог пройти.
- Ящики периодически (раз в час) переставляем:
- 1 2 3 4 … 9 10
- 10 9 8 … 2 1
- 1 3 5 … 8 10
- 10 8 … 3 1
- Общее время сушки 8 – 10 часов.
- Останавливаем сушилку, когда фрукты чуть влажные, они при охлаждении суше становятся.
- Загрузка 6-8 кг, выход 0.7-1.0 кг. Все зависит от качества фруктов.
Раньше мы успевали насушить около килограмма груш. Они у нас позднеосенние, долго не лежат (Талгарская красавица). А в этом году насушили аж 15 кг. Они высохли так, что похожи на чипсы. Внуки их с радостью едят и требуют грушевых чипсов! Так что сделанная своими руками электросушилка для овощей и фруктов нас здорово выручает.
Самостоятельно собранная сушилка для овощей и фруктов, станет незаменимым помощником дачника в сезон сбора и переработки урожая. Глобальная сеть и опыт народных умельцев предлагают множество таких проектов, с малой частью из них можно познакомиться здесь.
При помощи сушильного аппарата вы сможете запастись на зиму вкусными и полезными заготовками из мяса, рыбы, грибов, трав, овощей и, конечно же, фруктов.
Высушивание или вяление свежих продуктов одна из старинных и по-прежнему популярных методик консервирования. С тех пор как люди впервые задумались о заготовке пропитания впрок накоплено множество способов сушки.
Первый и самый ранний вариант такой заготовки использование энергии солнца. Его основным преимуществом считается минимум затрат. Потребуется недорогой материал для противней и периодическое перемешивание, которое не позволит слипаться продукту.
Но есть минус, который во многом обесценивает все достоинства этого способа. Потребуется ровная солнечная погода, а таких дней не так много в наших условиях.
Более поздний, но тоже старинный метод, использование русской печи. Внутри укладывают несколько кирпичей, на которые устанавливают противень с зеленью, фруктами, ягодами, грибами, прочими плодами. Как вариант те же продукты развешивают пучками возле печки. Однако в настоящих условиях печь есть далеко не в каждом доме.
С появлением газовых плит похожий принцип консервации стали использовать в городских квартирах. Противень или решетка устанавливается в духовой шкаф, процесс происходит на малом огне при открытой дверце. При всех плюсах, за газ нужно платить, это не слишком дорого, но все равно минус для семейного бюджета.
Более эффективный вариант самодельная сушилка, собранная из доступных средств по одной из проверенных схем. При таком способе соблюдается целый ряд нюансов, без которых невозможно сохранить питательные свойства любого продукта. В этом случае:
- обеспечивается оптимальный температурный режим, который удаляет влагу с плодов, мяса или рыбы;
- создаются условия для необходимой циркуляции воздушных потоков, которые устраняют избыточную влажность внутри сушильной камеры;
- имеет место рациональная организация ее внутреннего пространства, что дает возможность правильно разместить максимальное количество продуктов;
- все что оказывается внутри конструкции надежно защищено от насекомых, пыли, иных внешних факторов, способных негативно повлиять на содержимое.
При этом сохраняется большая часть витаминов и полезных веществ, сводится к минимуму опасность ботулизма, бактерии которого размножаются во влажной среде, снижается опасность развития плесени.
Сушилка из шкафа с тепловентилятором
Первый вариант – использовать для этого старый, ненужный кухонный шкафчик.
А лучше самостоятельно его собрать из досок банных пород дерева. Материалы которые вам для этого понадобятся:
готовый деревянный шкаф или доски
#gallery-2 {
margin: auto;
}
#gallery-2 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-2 img {
border: 2px solid #cfcfcf;
}
#gallery-2 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */
датчик температуры с термометром
обогреватель ветродуйчик на 1-2кВт
изолирующий слой из фольгирующего материала
Шкафчик можно собрать любого размера, который вам необходим. Многие при этом не рекомендуют использовать композитную древесину – ДСП, ДВП, OSB.
В них слишком высокое содержание клея и без достаточной изоляции при нагреве, они могут выделять вредные вещества.
Но большинство на это не обращает внимание, успокаивая себя тем, что во-первых, работать такая сушилка будет при относительно низкой температуре (до 40-45 градусов), а во-вторых, внутри все будет обшито термоизоляцией. Из-за чего удастся избежать опасного нагрева древесины и прямого контакта горячего воздуха с ней
Скрепляете доски на мебельных саморезах и спереди приделываете дверцу.
Оптимальный размер шкафа, чтобы и дома не мешался и переносить было удобно:
ширина 60см
глубина 40-45см
высота 70-80см
Чтобы дверца закрывалась плотно и не выпускала тепло, приделайте сверху и снизу две защелки.
Виды сушилок для рыбы
Простым приспособлением для вяления рыбы является обычная натянутая веревка или трос, укрытый марлей или тюлем. Ткань защищает конструкцию от проникновения мух. Снизу поверх ткани укладывают кирпичи или доски, чтобы не проходили животные. Для подвешивания рыбы на бечевку изготавливают крюки из нержавеющей проволоки. Чтобы подвесы не смещались, их фиксируют бельевыми прищепками
Важной деталью такой сушилки является хорошая солнечная погода. Конструкцию устанавливают под деревьями или под крышей. Под прямыми солнечными лучами сушить рыбу не рекомендуют
Под прямыми солнечными лучами сушить рыбу не рекомендуют
Складная сушилка для рыбы своими руками удобна для размещения во время продолжительного туристического отдыха в палатках. Конструкцию подвешивают на ветку дерева или другое место. Рыбу раскладывают на ярусы и оставляют на просушку на несколько дней. Сушилку можно хранить зимой и перевозить. Она легкая и удобная в использовании.
Чтобы подвесить рыбу в складную сушилку, изготавливают крючки, так вмещается больше улова, он лучше проветривается
Стационарные сушилки устанавливают рыбаки, которые регулярно привозят большой улов. Такие модели способны одновременно вместить приличное количество «добычи» разного калибра. Множество полок позволяет удобно разместить как крупную, так и мелкую рыбу.
Промышленные сушилки устанавливают в цехах или фермерских хозяйствах. Такие конструкции снабжены нагревательным элементом и конвектором. Реле позволяет устанавливать необходимую температуру для приготовления продукта. Некоторые модели снабжены термометром и таймером.
Чертежи сушилок для рыбы
Прежде чем приступить к изготовлению конструкции, определяются с размерами и наносят эскиз на бумагу. Сушилку для рыбы своими руками делают по чертежам и фото.
Чтобы использовать стационарное устройство в помещении, в него устанавливают вентилятор для циркуляции воздуха
Постоянные сушилки делают из сетки и деревянного каркаса. Для изготовления подвесов и крючков применяют стальную нержавеющую проволоку. Размер конструкции зависит от количества рыбы, помещаемой в сушилку. Зазор между продуктом должен составлять 5-10 см, это обеспечит хорошее проветривание.
Бельевую металлическую сушку также используют для вяления рыбы, для этого ее укрывают сеткой от проникновения насекомых
Стационарные конструкции могут быть многоярусными. Решетки изготавливают из металлического прута. Также применяют полки от старого холодильника или духового шкафа.
На решетку рыбу подвешивают, на сетку раскладывают
Расстояние между полками составляет 15-20 см. Если рыба большего размера решетку вынимают, чтобы увеличить высоту.
Небольшие конструкции занимают немного места, их удобно хранить
Кое-какие дополнительные фото и комментарии
Что там под присоской? Винтик(и), нормальная окраска и немного чего-то вроде накипи после предыдущего промывания и пассивного просушивания станка.
Толщина витка спирали — не регулируется — она около 6 мм
То ли это особенность, то ли недостаток… Толщину яблочной спирали определяет шаг спирали на оси и угол изгиба комбинированного ножа. Понятно, что можно хотеть не только набор кольцевых ножей разного диаметра, но и в придачу наборы пар ось с другим шагом спирали + нож с другим изгибом… Но не будем дальше впустую фантазировать тут
В частном случае у меня толщина срезаемой шкурки была около 2 мм

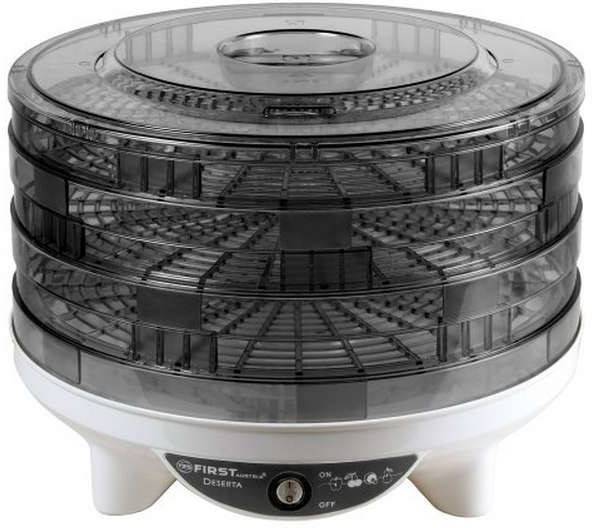

Какие бывают сушилки для овощей и фруктов?
Можно выделить несколько основных параметров, по которым сушилки различаются между собой:
1. Тип обдува.
Сушилки бывают с вертикальным и горизонтальным обдувом. Вертикальные сушилки имеют круглую форму, вентилятор расположен снизу и направляет поток воздуха вверх. Такие сушилки, как правило, более дешёвые, но обладают рядом существенных недостатков: неравномерная сушка продуктов на разных уровнях, меньшая вместительность, неудобная перестановка лотков, смешивание запахов продуктов с разных полок. Горизонтальные дегидраторы стоят немного дороже, но отличаются равномерной сушкой, большей вместительностью, удобной перестановкой лотков. Такие модели сушилок имеют прямоугольную форму, вентилятор в них расположен на задней стенке и равномерно обдувает продукты на всех полках, благодаря чему запахи не смешиваются.
Выбирайте горизонтальные дегидраторы – они отличаются более равномерной сушкой и удобством использования.
2. Вместительность.
Среди горизонтальных дегидраторов встречаются модели на 6, 7, 10 и даже 20 лотков – для любых потребностей. Наиболее популярными являются сушилки на 7 или 10 лотков – такой вместительности с запасом хватает для домашнего использования даже в больших семьях или для сушки урожая. Одной из наиболее компактных моделей является дегидратор Dream Vitamin DDV-07 на 7 лотков. А для больших объёмов продуктов существуют сверхвместительные сушилки на 20 лотков. 10-лотковый дегидратор – золотая середина, которая подойдёт практически для любых нужд – городских жителей, дачников, садоводов, больших семей с детьми.
3. Материалы.
При выборе дегидратора стоит обратить внимание на материал лотков. Чтобы максимально обезопасить продукты от впитывания токсичных веществ, не рекомендуем модели с лотками из обычного пластика
Предпочтительнее сушилки со стальными полками, например Dream Vitamin DDV-10
Если для вас важным фактором является прочность корпуса, то можно выбрать модель с корпусом из нержавеющей стали, например, Dream Pro.
Предпочтительнее сушилки со стальными полками, например Dream Vitamin DDV-10. Если для вас важным фактором является прочность корпуса, то можно выбрать модель с корпусом из нержавеющей стали, например, Dream Pro.
Отдавайте предпочтение дегидраторам со стальными лотками – они безопаснее и долговечнее.
4. Настройки времени и температуры.
Современные сушилки для овощей и фруктов позволяют выставить время сушки, по окончании которого прибор выключится автоматически
Также важной функцией является настройка температуры сушки. Для сыроедов подойдут модели с возможностью выставить температуру не выше 40°С
Такая функция предусмотрена, к примеру, в дегидраторе Dream Vitamin
А это значит, что с ним вы сможете натуральным способом законсервировать овощи, фрукты, ягоды, зелень, грибы на долгие годы, сохранив при этом полезные вещества продуктов – витамины, энзимы и микроэлементы
Такая функция предусмотрена, к примеру, в дегидраторе Dream Vitamin. А это значит, что с ним вы сможете натуральным способом законсервировать овощи, фрукты, ягоды, зелень, грибы на долгие годы, сохранив при этом полезные вещества продуктов – витамины, энзимы и микроэлементы.
Плюс ко всему, панель управления Dream Vitamin содержит полезные подсказки по сушке разных продуктов.
Общее устройство приспособления
Необходимо отметить, что сегодня дачники используют три разновидности сушилок, в основе которых лежат разные принципы сушки.
- Использование движения воздушного потока. В принципе, устройство данного прибора собой представляет ящик, внутри которого укладываются сетки одна над другой, на них размещаются нарезанные фрукты или овощи. С боку ящика делаются одно или два отверстия, в которые вставляется вентиляторы. С их помощью и происходит обдув.
- Использование солнца. Это камера в виде короба, установленная под углом так, чтобы солнечные лучи попадали всегда на поддоны, куда укладываются фрукты и овощи. Лицевую часть приспособления часто закрывают стеклом или сеткой. Специалисты рекомендуют металлический корпус в данном виде сушилки не использовать. Он сильно нагревается под действием солнечных лучей и сам начинает источать большую тепловую энергию, что негативно сказывается на качестве сушеных фруктов.
- Сушилка с инфракрасным нагревательным элементом. В принципе, это все то же самое, как и солнечная разновидность. Только вместо солнечных лучей (бесплатных) здесь используются лучи ультрафиолетовые, которые выделяет, к примеру, специальная пленка, подключенная к трансформатору. Очень эффективная конструкция, которая сушит быстро и качественно. Но из всех выше описанных она самая затратная. Правда, к плюсам можно отнести тот факт, что конструкцию самой сушилки можно упростить до минимума. Здесь не требуются ящик или камера, достаточно только поставить сетчатые полки и направить на них УФ-лучи от нагревательного элемента.
Использование для сушки движения воздушного потока
Сборка полок для сушки
Так как же собирается и работает такая инфракрасная сушилка? Здесь в отличие от варианта с тепловентилятором не нужно никакого термостата и термометра. Пленка в процессе работы греется именно с той температурой, которая нам и требуется (порядка 45С).
Именно она является оптимальной в данном случае для сушки растительных продуктов. Конечно, не стоит забывать, что энзимы, содержащиеся в них, погибают при температуре более 38С. Поэтому на первый взгляд кажется, что 45 градусов это много.
Однако здесь идет речь о температуре нагрева самой пленки. Если вы положите между ней и фруктами прокладку (бумагу для выпечки, сетку), а именно это и рекомендуют делать опытные хозяйки, то температура нагрева самих продуктов уже не превысит допустимых 38С.
Полочки для сушилки можно изготовить двумя способами. Первый, для ленивых – из доски или фанеры вырезаете полку нужного размера и сверху накладываете отражающую фольгирующую подложку.
Опять же не рекомендуется использовать в качестве подложки ДСП материал. После нагрева вы вполне можете получить отравленный продукт, а не хрустящую вкусняшку.
Поверх всего этого раскатываете пленку. Чтобы она не сдвигалась, достаточно ее сверху придавить деревянными брусками.
Это очень примитивный, самый дешевый и не особо эстетичный способ. Есть гораздо лучше.
Для второго варианта подготавливаете две заготовки. Это будут несущие ножки нашего сушильного аппарата.
Ширина такой заготовки должна быть чуть шире самой пленки. Оптимальный размер – 20*70см.
Из фанеры 9мм нарезаются полоски, из которых будут собираться сами полочки. Ширина реек 4см.
Все дерево зашкуривается наждачкой, убираются неровности и заусенцы.
На саморезах скручивается каркас конструкции. В нашем случае будет пять полок.
Самый главный “фокус”, который максимально упрощает и облегчает все изделие, это электроды.
Пленка в данной сушилке ложится не на широченную доску, а поперек планок из электродов.
В варианте с деревянной подложкой очень много тепла теряется на бесполезный нагрев доски. Даже отражающая фольга иногда особо не помогает.
В этом же случае, за счет пустоты снизу, овощи и фрукты на полках будут прогреваться с обоих сторон. Во-первых, они лежат на теплом основании и греются от него, а во-вторых, верхняя планка также отдает свое тепло немного вниз.
Для ускорения процесса сушки можно накрыть целиком всю конструкцию покрывалом, и сделать для выхода влаги сверху и снизу несколько отверстий. Через несколько часов, когда влага испарится, отверстия закрываются и сушка продолжается.
Расстояние между полочками делайте в 10-15см. Его можно было бы и сузить и усилить прогрев. Однако не забывайте про моменты выкладки кусочков на полки.
При слишком узких рамках делать это будет неудобно.
Электроды используются диаметром 4мм. Вставляются они в просверленные отверстия фанерных боковых планок с шагом 12-15см.
Сколько стоят электросушилки для овощей и фруктов
Если вы решили приобрести сушилку по типу скатерть, то она обойдётся вам в 750-1200 рублей.
Конвективные модели с электронным управлением стоят всегда дороже механики. Их цена начинается в районе 1500 рублей. Предел по стоимости может превышать и 100 000 рублей, если у вас намечается собственное производство домашних сухофруктов. Но в среднем, достойные варианты дегидраторов стоят около 3500-5500 рублей.
Небольшие по объёму агрегаты чаще уступают в цене своим массивным «коллегам»
Инфракрасные сушилки ещё дороже, их ценовой порог для домашнего пользования варьируется в рамках 2500-36000 рублей.
Варианты сборки солнечных дегидраторов
Солнечные дегидраторы – это сушилки, которые используют для работы солнечную энергию. Они хорошо подходят для высушивания трав, фруктов или овощей, даже рыбы. Такие конструкции более экономичные, однако, эффективно использовать их получится исключительно в жаркую солнечную погоду. Можно сделать совсем простую конструкцию в виде обычного ящика, а можно изготовить более «продвинутый» аппарат, оснащенный дополнительным оборудованием.
Простая солнечная сушилка
Чтобы изготовить простую солнечную сушилку для дачи понадобится минимум материалов, инструментов и времени. Сборку корпуса проводят методом, аналогичным изготовлению дегидратора в виде самодельного шкафа. Исключением является отсутствие необходимости делать отверстия для вентиляторов и в двери сушилки.
Небольшие прорези для вентиляции делаются в верхней и нижней стенках конструкции и оснащаются москитными сетками. Еще одно отличие заключается в том, что нижняя поверхность должна быть длиннее верхней, таким образом, достигается угловое положение дверцы. Ящик для сушки необходимо установить на подставку из деревянных брусков, сделанную наподобие табурета.
Дверца короба должна быть сделана из прозрачного материала: стекла, пластика, полиэтиленовой пленки. Она монтируется к верхней части наподобие рамы.
В коробе устанавливаются рейки для противней. Их количество определяется размерами изготовленного ящика. Не следует оставлять маленькое расстояние между поддонами – это плохо влияет на циркуляцию воздушных масс.
В конце остается только подобрать или изготовить подходящие по размерам поддоны. После чего можно выставить самодельный дегидратор на хорошо освещенное место.
Устройство с коллектором
Солнечная сушилка с коллектором – это более трудоемкий вариант изделия. Короб для сушки устроен почти так же, как и у простой сушилки. Но есть ряд существенных отличий. Такой дегидратор состоит из 2 частей: зоны нагрева воздуха (коллектор) и зоны сушки продуктов. Спереди обе зоны должны быть закрыты прозрачным материалом.
Внизу зоны нагрева следует сделать отверстия для свободного поступления воздуха. На внутреннюю стенку коллектора должна быть установлена алюминиевая пластина, окрашенная в черный цвет. Воздух, проходя вдоль этой пластины, будет нагреваться и через дополнительное отверстие поступать в нижнюю часть зоны сушки. Поднимаясь вверх, он забирает влагу и выходит через вытяжную трубу наружу.
Для эффективной работы сушилки с коллектором ее необходимо передвигать так, чтобы коллектор был постоянно направлен к солнцу. Чтобы этого не делать, можно усовершенствовать дегидратор с помощью дополнительных коллекторных устройств с каждой стороны.
Модификация с вентилятором и терморегулятором
Чтобы сделать солнечную сушилку с вентилятором и терморегулятором, следует приготовить такие материалы:
- стекло или пластик;
- фанеру;
- уголки, бруски, рейки;
- колесики диаметром 40-80 мм (для удобства перемещения установки);
- лист алюминия;
- небольшой вентилятор (диаметром 120 мм, 12 В);
- терморегулятор;
- стабилизатор напряжения с микросхемой КР142ЕН8Б;
- солнечную батарею напряжением 12 В;
- москитную сетку.
Для удобства сборки следует руководствоваться чертежом с указанием размеров частей изделия, который представлен далее.
Первым делом необходимо собрать из брусьев и фанеры корпус изделия и загерметизировать его. Затем, на дно сушилки монтируются колесики. С их помощью изделие будет легко поворачиваться к солнцу. Из прозрачного материала (стекла или пластика) изготавливается задняя дверь сушилки.
Если соблюдать предложенные в чертеже размеры, то в данную сушилку можно устанавливать 7 поддонов на расстоянии 7 см друг от друга. Для этой цели в корпус монтируются деревянные рейки. Поддоны для такой конструкции уместно изготавливать из сетчатого материала и поддерживающих реек.
Окрашенный в черный цвет алюминиевый лист устанавливается на коллектор. В верхней части короба монтируется вентилятор и в соответствии со схемой собирается электрическая цепь из вентилятора, солнечной батареи, стабилизатора напряжения и терморегулятора.
При соединении элементов электрической цепи следует руководствоваться схемой, которая приведена ниже.
Для повышения производительности собранного дегидратора с питанием от солнечной батареи его необходимо размещать так, чтобы коллектор и батарея были повернуты к солнечным лучам.
Полезные советы
- Овощи и фрукты надо нарезать небольшим и не очень толстыми кусочками.
- Если используется вентиляторная сушилка, то сразу включать обдув воздухом не надо. Необходимо, чтобы нарезка пролежала в сушилки 2-3 дня.
- Температурный режим – вот основной критерий правильного процесса сушки. 40-50С – это оптимальная температура, при которой в высушенных продуктах останется максимум витаминов и полезных веществ. Поэтому некоторые дачники покрывают внутренние поверхности сушилки теплоизоляционным материалом. Особенно это актуально, если аппарат изготовлен из старого холодильника.
- Полки должны быть только сетчатыми. Просто во внутреннем пространстве постоянно должен циркулировать воздух.
Как видите, сделать своими руками сушилку для сушки овощей и фруктов не так сложно. Используются в основном строительные материалы б/у, так что затраты на производство небольшие.
Сборка инфракрасной сушилки
Для грибов, овощей, орехов и фруктов подойдет инфракрасная сушилка. Изготовить ее достаточно просто собственноручно. Для этого понадобятся следующие материалы:
- железная проволока диаметром от 5 до 8 мм;
- коробка из картона, например, от пылесоса;
- алюминиевая фольга;
- сетка из металла;
- патрон под лампочку;
- шило;
- отвертка;
- саморезы;
- патрон под обычную лампочку с креплениями;
- термометр;
- инфракрасная лампочка;
- алюминиевый скотч или клей.
Установку создают в следующей последовательности.
- Внутренности коробки обклеивают алюминиевой фольгой, используя для этого скотч или клей.
- Из сетки по размеру короба делают полочки.
- На любой стенке возле дна делают отверстие под питающий провод и закрепляют саморезами патрон.
- Вкручивают инфракрасную лампочку.
- К любой боковине прикрепляют градусник.
- Нарезают проволоку на куски, которые по длине больше ширины коробки приблизительно на 5 мм.
- Протыкают отверстия в боковинах под стержни для стеллажей.
- Вставляют в них проволоку и снаружи заклеивают ее торчащие концы скотчем.
- Укладывают стеллажи.
В итоге после всех манипуляций получится установка, аналогичная представленной на фото ниже.
Крышкой могут служить боковые части от коробки, или ее делают отдельно из того же картона. Если есть желание автоматизировать конструкцию, то следует использовать датчик температуры. Под его контролем лампочка будет включаться автоматически.
Также в созданной конструкции можно применять лампу накаливания (достаточная ее мощность равняется 60 Вт) либо греющую пленку, используемую для создания теплых полов. В последнем случае в домашних условиях достаточно куска 50 на 100 см мощностью 110 Вт. В общем случае длина фрагмента выбирается по используемой коробке.
При использовании пленки понадобится еще:
- изоляция, например, битумная, применяемая при создании теплых полов;
- комплект, состоящий из 2-х зажимов, двух люверсов и стольких же клемм-колец, который предназначен для подсоединения питания к пленке.
На битумную изоляцию сверху укладывают ПВХ ленту. Чтобы подключить пленку, понадобится паять провода и контакты.
Такая сушилка позволяет достичь температуры почти 60 градусов. Ее можно сворачивать в рулон и укладывать на дно коробки, изготовленной ранее указанным способом.
Как подготовить ящики
В самый нижний ряд поместите тепловентилятор так, чтобы теплый воздух двигался вверх. Для этого в ящике вырезается отверстие по диаметру чуть меньше вентилятора. Необходимо, чтобы он плотно держался в проделанном отверстии.
Получившуюся конструкцию необходимо установить на такой же ящик. Это необходимо сделать, чтобы провод не пережимался (он будет свободно располагаться в самом нижнем ящике), а к тепловентилятору будет постоянный доступ воздуха. На ящик с вентилятором необходимо установить еще один, и проделать в нем отверстия для доступа к регуляторам мощности и температуры.
Классификация сушилок
По направлению подачи воздуха
Существуют два основных вида сушилок для овощей и фруктов (дегидраторов). Один вид – с вертикальным потоком воздуха, другой – с горизонтальным. Среди вертикальных существуют варианты с вентилятором сверху или снизу.
Хорошее распределение тепла дает вертикальный тип с вентилятором на дне. Однако недостаток его в том, что вентилятор потом трудно очистить от всего того, что на него накапало. Ведь некоторые продукты, особенно ягоды, могут давать сок во время сушки. Вертикальная сушилка с верхним вентилятором устраняет эту проблему, однако, сушка идет очень неравномерно – верхний лоток высыхает быстрее.
Вертикальная сушка овощей с верхним обдувом
Дегидраторы с горизонтальным потоком воздуха прежде всего не допускают смешивания запахов между лотками с разными продуктами. Кроме того, они обеспечивают достаточно равномерный нагрев между лотками и такую сушилку удобнее мыть. Еще одно достоинство этого типа в том, что они прямоугольные, а не круглые и, соответственно, эффективнее используют пространство на столе. Но дегидратор с горизонтальным потоком воздуха, как правило, стоит дороже.
Дегидратор с горизонтальным обдувом
Размер также имеет важное значение в зависимости от того, какие объемы вам нужны за один раз. Некоторые типы сушилок имеют наружные стенки с подносами, которые вынимаются и вставляются
Эти типы идеальны, если вы собираетесь сушить весь запланированный объем за один раз
Эти типы идеальны, если вы собираетесь сушить весь запланированный объем за один раз.
Сушилка для овощей и фруктов с вставными подносами
Некоторые дегидраторы имеют наращиваемые лотки. Это хорошо тем, что вы можете приобрести дополнительные лотки, если вы захотите расширить объем, вместо того, что бы покупать новый дегидратор.
Сушка с наращиваемыми лотками
По принципу действия
Все существующие виды сушилок для трав, грибов, фруктов и овощей можно разделить на две большие категории по принципу действия:
- Конвективные.
- Инфракрасные.
Каждая разновидность обладает своими особенностями, достоинствами и недостатками, что стоит рассмотреть отдельно.
Конвективные сушилки: принцип действия и нюансы
Первыми появились конвективные аппараты. Принцип работы таких бытовых приборов основан на циркуляции горячего воздуха. Это накладывает свой отпечаток на готовый продукт. Высушенные фрукты или овощи покрываются сухой корочкой, своеобразной пленкой, так как первым делом влага испаряется с поверхности, и лишь после этого начинает подсушиваться мякоть. Таким образом, процесс обезвоживания получается достаточно длительным.
Сушилка для овощей и фруктов конвективного типа
Если сравнивать плоды, высушенные на солнце, с плодами, высушенными в конвективной сушилке, то невооруженным взглядом заметны различия, цвет, а также вкусовые характеристики отличаются. Особого упоминания заслуживает то, что горячий пар «убивает» витамины, соответственно, лишь часть полезных веществ сохраняется. Специалисты по электронике также отмечают, что конвекция требует внушительных энергетических затрат.
Принцип работы конвективной сушилки для овощей и фруктов
Инфракрасные сушилки: особенности работы
Инфракрасные сушилки появились позже, но практически сразу стали наиболее перспективным вариантом для работы с фруктами, овощами, травами и грибами. Принцип действия подобен работе солнца. Воздействие осуществляется исключительно на водную составляющую продуктов. Инфракрасное излучение обрабатывает растения в щадящем режиме, обычно температура не превышает 60 градусов, что несравнимо с горячим паром.
Инфракрасная сушилка для овощей и фруктов
Самым большим достоинством ИК-сушки является то, что в готовом продукте сохраняется большая часть полезных веществ, в том числе витамины, которые разрушаются при высоких температурах
Специалисты по бытовой технике акцентируют внимание на низком энергопотреблении подобных приборов
Инфракрасная сушилка отличается низким электропотреблением
