Делаем электрику в квартире

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

5

Расчет мощности – параметры кабелей и электроарматуры

В проекте электропроводки следует указать предполагаемую силу тока и планируемые к использованию материалы, оборудование. Выполняем расчет, используя формулу: I=P/U. P обозначает суммарную мощность потребителей, U – напряжение 220 В. Сначала узнаем мощность потребителей каждой группы. Например, в спальне две лампочки по 100 Вт, одна 40, телевизор 80 Вт, вместе 320 Вт. Делим полученный результат на 220, выходит 1,45 А. Узнаем мощность каждой группы, суммируем, выходит общая для всей квартиры.

В зависимости от применяемой схемы разводки нагрузка кабеля может быть разной. От нее зависит сечение проводки. Чтобы не вдаваться в сложные расчеты, предлагаем таблицу. Она позволит точно выбрать сечение, а в целом принято считать, что для освещения обычной квартиры достаточно медного проводника 1,5 мм2, для розеток – 2,5 мм2, для электроплиты – 4 мм2. Длина кабелей должна быть достаточной для монтажа без натяжки: на каждую точку добавляем 10–15 см. Лучше потом лишнее отрезать, чем мучиться, когда его будет мало.

В щитке устанавливаем автоматы: УЗО, автоматический выключатель или дифференциальный. УЗО защищает от токов утечки, выключатель срабатывает при коротком замыкании, диффавтоматы совмещают обе функции. Для силовой группы подойдет УЗО 30 мА, класс А, автоматический выключатель 20 А. Для освещения достаточно 10 А. На вход в кухню и для особо мощных приборов устанавливаем 25 А, а если электроплита мощностью более 7 кВт – 63 А. Санузел, выделенный в отдельную группу, защищаем УЗО 10 мА, класс А.

Понадобится определяемое по схеме некоторое количество распределительных коробок, розеток и выключателей. Покупаем электрощиток на несколько мест больше, возможно, со временем придется установить дополнительные автоматы, если появится новое мощное оборудование. СиЗы – изоляторы для соединения проводов в коробке, покупаем с запасом. Требуются еще дюбеля, изолента, саморезы, гофрированный рукав, клипсы для его крепления.

Цели замены электропроводки

Замена старой проводки в квартире или доме основывается на трех обстоятельствах:

1. Удаление алюминиевых проводов и прокладка медных. Алюминиевые провода широко применялись несколько десятилетий назад по причине невысокой стоимости и экологической безопасности материала. Однако в дальнейшем стало понятно, что алюминий — не лучший материал для проводов, поскольку с течением времени под влиянием нагрузок теряет свои качества, становясь хрупким. К тому же алюминиевые провода разрушаются вследствие электрокоррозии, пайка этого металла отличается сложностью, а алюминиевые скрутки быстро ослабевают.
2. Смена схемы электрического питания (с глухозаземленной нейтрали на защитное заземление).
3. Отказ от схемы, предусматривающей разветвление проводов, в пользу создания групп с выделенными ветвями. Старая схема разветвления проводов — вынужденное решение еще с раннесоветских времен, когда наблюдался недостаток цветных металлов при необходимости быстро провести электрификацию страны. В 90-х годах прошлого века был принят новый стандарт электрического снабжения — TN-C-S, позволяющий обеспечить большую безопасность потребителей.

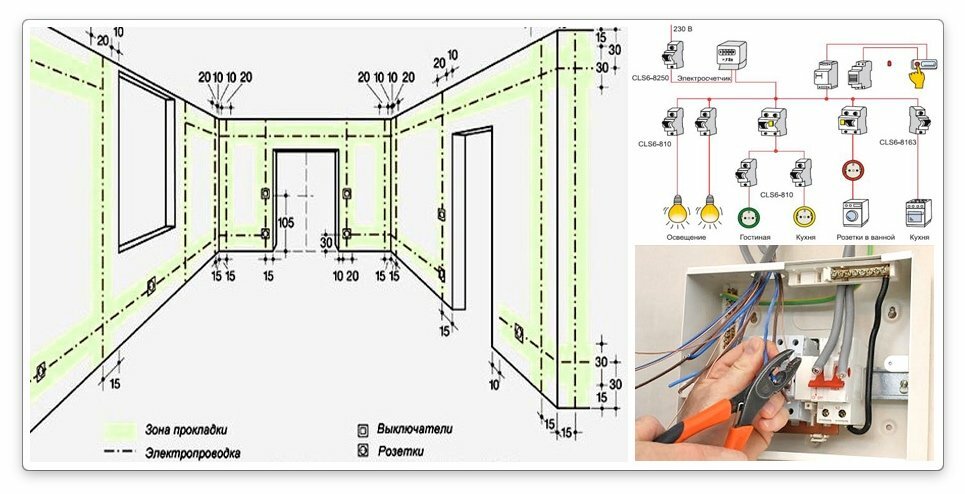

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

• Розеток – автомат на 25А и для комнат, и для кухни с санузлом
• Освещения – использовать автомат на 10А
• Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

• Их следует располагать слева от входа
• Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения
• Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

• В ванной можно устанавливать розетку только при наличии трансформатора
• Заземление розеток нельзя подключать к нулевому проводу
• Для электрической плиты на кухне необходим автомат на 63 А
• Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
• Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
• Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
• К розеткам провод подводят снизу, а к выключателям – сверху
• Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

10 типичных ошибок электромонтажников

Открытый способ укладки электрокабелей проще закрытого, но все-таки есть нюансы, которые невозможно учесть, пока не будет определенной практики. Предлагаем обзор типичных ошибок, допускаемых при монтаже проводки:

1. Отсутствие схемы. Нередко проводку монтируют по принципу конструктора: сначала делают разводку в каждой комнате, а потом объединяют кабели. Это резко снижает надежность всей системы в целом.
2. Экономия на материалах. Некачественные провода, приборы и аксессуары – прямой и короткий путь к пожару. Лучше переплатить за продукцию надежной торговой марки, чем решать проблемы с замыканиями и возгораниями.
3. Расчет проводки без запаса. Сечение кабелей и их количество должны быть на 20% больше расчетного. Иначе не избежать лишних скруток и риска, что сеть не выдержит нагрузок.
4. Подключение мощных приборов через розетку, а не с помощью отдельного кабеля от щита. Даже розетка повышенной мощности не решает эту проблему, т.к. всегда есть риск, что кабель не справится с серьезной дополнительной нагрузкой.
5. Соединение высоко- и низковольтных кабелей в одной коробке. В этом случае почти гарантированы проблемы с работой техники во всем доме.
6. Лишние скрутки. Для соединения проводов лучше использовать специальные клеммы.
7. Соединение жил из меди и алюминия. Места контакта перегреваются, что может привести к проблемам. Для соединения стоит использовать клеммы, а лучше вообще избегать алюминиевых проводов и прокладывать только медные.
8. Пренебрежение ТБ. Правила техники безопасности написаны на основании горького опыта многих неудачливых электриков, и все же до сих пор находятся смельчаки, работающие под напряжением.
9. Неправильное расположение распределительных коробок. Они должны быть на 20 см ниже потолка. В противном случае есть риск случайных повреждений. К коробкам должен быть доступ для осмотров и ремонта.
10. Ошибки при монтаже контура заземления и подключении УЗО. Эти устройства защищают электросеть, поэтому к их монтажу следует отнестись особенно внимательно.

Начинающие электрики допускают и другие ошибки. Мы перечислили только самые распространенные. Монтаж электропроводки сопряжен со множеством рисков, поэтому перед началом работ следует тщательно изучить технологию.

Типовые схемы

Теперь вы, наверняка, хотели бы увидеть пример разводки электрики в квартире, поэтому остановимся на данном пункте. По ряду причин существует два виды базисных разводок – для однокомнатной квартиры и для многокомнатной.

Разводка в двухкомнатной квартире

Проводку в однокомнатной квартире лучше разделять на две группы. В одну их которых входит потребители кухни и ванной, а во вторую жилая комната и прихожая. Такое разделение позволяет разделить нагрузку на две цепи, что означает высокую мощность каждой из них. Также при выходе из строя одной из цепей, вторая сможет функционировать дальше.

В квартирах двумя комнатами электрощит находится недалеко от двери, а проводка делится на несколько цепей по группам потребителей, для каждой группы необходим свой автомат. Аналогичная схема используется и для жилья с большим жилищем.

План электропроводки

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

1. Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
2. Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
3. В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
4. И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Способы монтажа проводки

Второй этап создания проекта – принятие решения, как сделать разводку с учетом материала, из которого построено здание. В соответствии с планом выбирается способ монтажа проводов, розеток, выключателей, регуляторов и распредкоробок. Таких способов всего три:

• Скрытая электропроводка,
• Открытая электропроводка,
• Комбинированный монтаж.

Скрытый тип монтажа

Все без исключения ответвительные и магистральные провода маскируются всеми возможными способами – вмуровываются в стены, заливаются устраиваемой на полу бетонной стяжкой, закладываются в пустоты плит панельных домов, при наличии подвесных потолков – прячутся в запотолочном пространстве.

Видимыми при таком проекте монтажа остаются только розетки выключатели и светильники. Распределительные коробки при скрытом монтаже устанавливаются крайне редко – обычно провода от каждой «точки» сводятся в один большой распределительный щит, где они и соединяются друг с другом в соответствии с планом работы электрооборудования.

Открытый монтаж

Открытая электропроводка, по сравнению со скрытой, подразумевает визуальную доступность большей части проводов. В декоративных целях и для облегчения монтажа они обычно укладываются во внутрь пластиковых коробов (другие названия – электрокороба, кабель-каналы), все соединения делаются в доступных для обслуживания распределительных коробках.

Из-за своей технологической простоты это самый распространенный способ монтажа электропроводки, однако он требует тщательного продумывания плана трассировки проводов – если они будут пересекаться друг с другом, то место перехлеста будет очень трудно «окультурить»

Комбинированный монтаж

Комбинированный монтаж в проектах используется сравнительно редко. Суть его следующая: основная масса проводов прячется в запотолочном или подпольном пространстве. Видимыми делаются только спуски (с потолка) и подъемы (с пола) проводов к розеткам, выключателям и светильникам.

Такая разводка используется обычно в подсобных и хозяйственных помещениях – в случаях, когда требования к красоте интерьера в комнате минимальны.

Требования

Основное требование к электропроводке – соблюдение требований по безопасности и соответствие задачам, которые будут на нее возложены. Основные правила монтажа электропроводки заключены в главном документе электриков – ПУЭ (Правила устройства электроустановок). В частности, в главе 2.1 определены правила, нормы и требования к электропроводке внутри и снаружи помещений.

Соблюдение требований нормативных документов является обязательным, поскольку данные нормы выведены путем выверенных подсчетов и подтверждены экспериментально.

Согласно последним требованиям, квартирная электропроводка должна придерживаться стандарта системы электроснабжения TN-C-S или, в крайнем случае, ТТ. Системы подразумевают различный подход к выполнению заземления и подключения нейтрального проводника. Это необходимо для предотвращения удара током при непреднамеренном прикосновении к корпусу прибора, в котором произошло замыкание на корпус в результате неисправности. Кроме заземлений, на уровень безопасности дополнительно влияет установка защитной аппаратуры, которая автоматически прерывает подачу электроэнергии при возникновении токов утечки.

В ПУЭ оговорены допустимые величины токов для проводов различных поперечных сечений, медных или алюминиевых, а также способы прокладки, креплений, соединений и ответвлений.

Составление схемы электропроводки

Начать монтаж проводки в частном доме своими руками лучше всего с принципиальной электрической схемы. Это значительно облегчит дальнейшие расчеты расходных материалов и определение мест установки силовых элементов.

В схему проводки должны быть включены элементы:

• Подвод от ближайшей опоры до вводного электрощита
• Электросчетчик
• Вводное УЗО/выключатель
• Внутренний электрощит с группами потребителей:
  • Розеточная группа
  • Освещение
  • Силовая группа (силтьноточная бытовая техника (бойлер, стиральная машина, станки)
  • Хозблок (гараж, подвал)

Схема, как правильно провести и сделать электропроводку в частном доме своими руками:

На каждую из этих групп устанавливаются отдельные УЗО/автоматы.

Также при составлении схемы нужно иметь общий план дома, на котором отметить направление прокладки кабелей и места установки розеток и выключателей.

Хорошо, если проводка будет иметь два отдельных контура. Тогда можно будет отключить один для ремонта, а от второго запитать необходимое осветительное или паяльное оборудование.

На основании этих данных строится принципиальная схема, рассчитывается общая длина кабеля, необходимое сечение в каждом случае, размещение силовых элементов, приборов учета, места ввода питающих кабелей.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

• для осветительной нагрузки – 10 А;
• для розеток – 16 А;
• для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
• для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Порядок проведения работ

Теперь рассмотрим, как можно самому поменять проводку во всей квартире.

Как известно, во время замены проводки электропитание должно быть отключенным. Однако создание штроб требует электрических приборов. Для их работы надо сделать ремонтную времянку.

Ее делают из деревянной дощечки, на которую монтируют двойную розетку и автоматический выключатель на 16 ампер. К ним подключают кабель с сечением, которое равно четырем квадратным миллиметрам.

Далее выкручивают пробки и отключают квартирный автомат. После этого у электросчетчика обдалбивается и снимается ручная доза. Потом нужно вывести провода и подключить нашу времянку.

Для этого кабели от электросчетчика скручивают с проводами времянки и производят их изоляцию с помощью изоленты. К розетке времянки подключается удлинитель и подается электропитание.

Полезный совет: для выполнения этих работ можно пригласить профессионального электрика. Это будет наилучшим вариантом. В случае самостоятельных работ нужно изучить ПУЭ и ПТБ, а также помнить, что в обесточенном кабеле может появиться ток.

Следующий этап заключается в создании штроб. Давая рекомендации, как правильно поменять проводку в любой квартире, отметим, что штробы должны характеризоваться прямолинейностью. Их делают или вертикальными, или горизонтальными. Создание наклонных штробов является запрещенным.

Горизонтальные штробы должны находиться под потолком, а именно на 50 сантиметров ниже его уровня. Создание штроб начинается с проведения круга болгарки по краям штроба. Глубина должна равняться диаметру гофра. Ширина штроба – ширине, которую имеет перфораторное долото.

После этого, пользуясь перфоратором, делают желобок. В углах нужно делать косые резы. Это делается с помощью болгарки. После этого нужно выбить лунку. Это позволит сделать плавные изгибы гофрорукава.

Чтобы выбить лунки, в которых будут подрозетники, используют коронку (для стен, сделанных из кирпича) или долото (для стен из бетона). Выемка для вводного щита также делается с помощью долота.

После штробления стен приступают к установке кабелей. Для этого протягивают кабели в гофры. Это делается на полу. Далее на алебастровую подушку устанавливают подрозетники.

Затем монтируют гофры. Концы последних вводятся в подрозетники. Гофры надо подмазывать кусочками алебастра. Это надо делать через каждую половину метра.

После монтажа гофров их концы вводят в середину вводного щитка (ВЩ). Эти концы нужно смазать токопроводящей пастой и схватить жестяным хомутом, который должен оснащаться винтом. При этом сам винт соединяют с заземляющей клеммой.

Далее вставляют ВЩ в нужную выемку, отмечают места, где нужно сверлить дырки для дюбелей. ВЩ откладывается в сторону, делаются дырки, вставляются дюбеля.

Потом полностью отключается электричество, отсоединяется времянка и вводятся провода от счетчика в щиток. Также вводится и подключается заземляющий провод. Щиток крепят на стену.

Следующий этап замены электропроводки заключается в штукатурке штробов и подключении розеток, а также выключателей. Далее в щитке подключают провода к клеммникам. При этом кабели проверяют на наличие короткого замыкания.

Когда это сделано, надо осуществить подключение электропроводов от электросчетчика. Для этого, включив на мгновение подачу тока, определяют фазный и нулевой провода. Далее выключают подачу тока, подключают провода от электросчетчика, проверяют, есть ли короткое замыкание, и включают подачу тока.

Шаг №4 — Монтаж

Когда всё готово, можно приступить к прокладке проводки в квартире.

Что лучше сделать сначала — ставить щит или разводить кабели

В первую очередь вводят кабель. Он идет со щита лестничной площадки от счётчика в квартирный распределительный щит. Который, естественно, нужно предварительно установить, как и основное УЗО. Придётся установить и розетку, хотя бы временную, для питания удлинителя. К нему будут подключены электроинструменты для проведения монтажных работ.

Прокладка кабеля

Делать разводку проводки совместно с её подключением в распределительных коробках неправильно. Жилы соединяют только тогда, когда в коробку выведены все концы кабелей. Поэтому необходимо делать метки, например, изолентой. Для этого лучше использовать цвета, соответствующие принятым обозначениям линий на схеме. Такой вариант исключит путаницу при последующих соединениях в цепи.

Установка коробок

Коробки, как распределительные, так и установочные, монтируются после штробления. Это защитит их от повреждений. После монтажа коробок осуществляется разводка электропроводки.

Расключение и соединение жил в коробках

Если метки делались на жилах концов кабелей изолентой, процесс расключения упростится. В любом случае это делают согласно схеме, несколько раз проверяя правильность монтажа. О том, чем и как делать соединение, вы узнаете из следующего видео:

Собираем электрощит

Для сборки щита необходимы все указанные в его схеме элементы. Также потребуются контактные колодки для подключения проводников нуля и земли (см. Рис. 2). Если разводку в щите делают гибким проводом, то его концы нужно залудить или оконцевать наконечниками типа НШВИ.

Устанавливаем щит и подключаем провода от проводки

Если щит не был установлен, а инструментами пользовались, подключая с лестничного щита, то делают его монтаж и подключают к нему ввод. При этом напряжение на вводной кабель подают, только когда он уже подключен к УЗО квартирного щита, которое должно находиться в выключенном состоянии. Все работы по воплощению электрической схемы делают с отключенным УЗО.

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

Итак:

• Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
  1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
  2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
  3. Большее количество распределительных коробок в каждой комнате.

• Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм2 или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
• Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

Вариант схемы питания квартиры от одной группы

Схема питания однокомнатной квартиры от нескольких групп

Итак:

• Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
• Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
• К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
  1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
  2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
  3. Необходимость монтажа распределительного шкафа в квартире.

Вариант электроснабжения квартиры с двумя группами

При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

Монтаж проводки в кабель-каналах

Данная методика гораздо более простая и менее пыльная по сравнению с предыдущим способом, однако ее эстетичность оставляет желать лучшего. Подключение щитка выполняется в аналогичной последовательности.

Четвертый шаг

Установите внешние распределительные коробки в случае необходимости выполнения их установки. Для соединения проводов внутри таких коробок используйте СиЗ.

Пятый шаг

Установите розетки и выключатели, заведите внутрь провода, соедините.

В завершение останется проверить напряжение при помощи тестера и закрыть короба с плинтусами.

Также желательно пригласить квалифицированного электрика для проверки правильности выполнения мероприятий.

Удачной работы!
