Номиналы радиодеталей
Вообще, в этом плане есть разногласия. Согласно ГОСТУ на текущий момент, номиналы деталей на принципиальных схемах не указывается. Это сделано ради того, чтобы не нагромождать схему информацией.
К принципиальной схеме прилагается список деталей, монтажная и структурные схемы, а также печатная плата.
Есть еще один общепринятый стандарт. На схемах указываются номиналы некоторых деталей и их рабочие напряжения.
Например, на этой схеме есть два резистора.
По умолчанию сопротивление без приставки пишется только числом. У R2 сопротивление равно 220 Ом. А у R3 после числа есть буква. Сопротивление этого резистора читается как 2,2 кОм (2 200 Ом).
Рассмотрим на схеме два конденсатора.
В данном случае C5 это неполярный конденсатор с емкостью 0,01 мкФ. Микрофарады могут обозначаться как мкФ, так и uF. А конденсатор С6 полярный и электролитический. На это указывает знак плюс возле УГО. Емкость С6 равна 470 мкФ. Номинальное рабочее напряжение указывается в вольтах. Здесь для С6 это 16 В.
Если на схеме нет приставки микрофарад (мкФ, uF), или нанофарад (нФ, nF) то емкость этого конденсатора измеряется в пикофарадах (пФ, pF). Такое условие не общепринятое, поэтому тщательно изучите схему, которую вы собираетесь читать или собирать. В фарадах (F) емкостей мало, поэтому используются мкФ, нФ и пФ.
Виды электрических схем
Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. Принципиальные схемы могут быть однолинейными и полными.
Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Схематичное изображение выключателей и переключателей.
В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть.

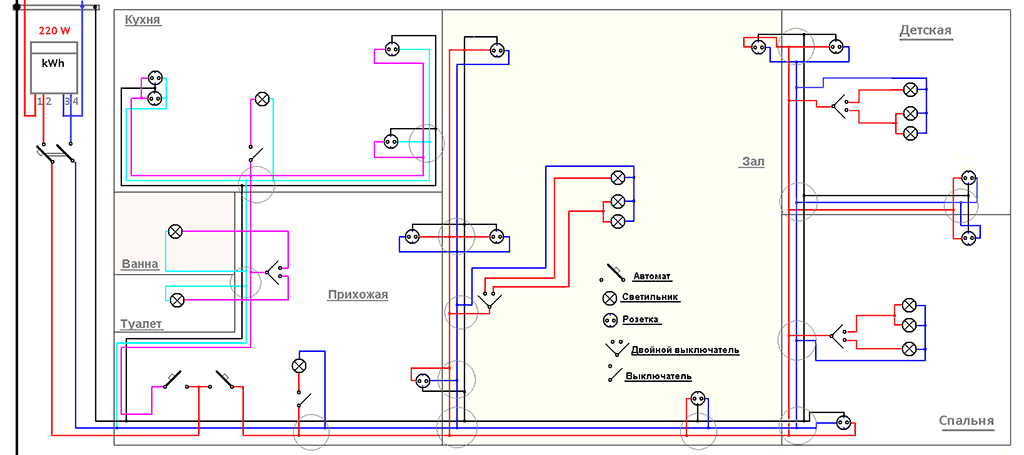

Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема. Значки легко запоминаются.
Отсутствует обозначение в нормативах дифавтоматов и УЗО. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.
В — значок электричества, отображающий переменное напряжение.
Е — ИМ, на который дополнительно установлен ручной привод. Ноябрь г.
Урок 2 Условные графические обозначения элементов цепи
Функциональная схема
Она не отображает детально конструкцию, а содержит изображение основных блоков устройства с подписями и функциональных узлов. Ориентируясь на данный чертеж, можно только узнать о том, как работает вся система прибора, как связаны между собой различные элементы. Функциональную схему целесообразно применять для описания, например, сложного электронного устройства, но не всегда для устройств электроснабжения.

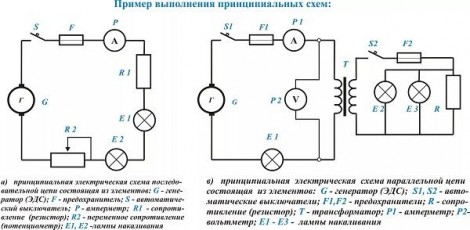

Принципиальная схема
Содержит в себе определенный набор обозначений элементов, в соответствии с составом прибора. Для верной расшифровки чертежа необходимо знать основные условно графические отображения электроэлементов. В таком виде схем указываются связи между устройствами и сами их составляющие элементы. Для отображения силовых линий целесообразно чертить линейную схему, а для указания видов электрических цепей и проборов контроля, управления – полная принципиальная.
Следует отметить, что на однолинейных чертежах изображена только силовая часть конструкции, а на полных принципиальных приводятся все элементы цепи.
Монтажная схема
Используется при установке элементов на печатные платы, при сборке приборов и электрических цепей. С её помощью мастер определяет какой компонент куда следует разместить, на каком расстоянии друг от друга и в какой последовательности, согласно буквенно-цифровой аббревиатуре рядом с элементом, расшифровка которой приводится либо отдельным документом, либо располагается таблицей в правом нижнем углу над основной надписью. Помимо этого, допускается расстановка номиналов.
Подробную информацию по каждому виду схем можно найти в ГОСТе 2.702-2011.
Электрические схемы – типы, назначение
Электрическая схема определяется следующим образом: это электрическая схема, графическое изображение, которое показывает связи между отдельными компонентами электрического устройства, работающими под действием электрического тока, с использованием графических символов, а также цифр и букв. В этом случае применяются правила ГОСТа. Проще говоря, на такой схеме электрик обозначает места установки розеток, выключателей, силового кабеля и провода. Давайте узнаем, какие бывают типы электрических схем и каковы их основные характеристики.
Виды электрических схем, классификация
Эти чертежи можно разделить на типы и виды.
Итак, согласно правилам, существуют следующие виды электрических схем: пневматические, электрические, газовые, гидравлические, комбинированные, вакуумные, кинематические, оптические, силовые.
Основными типами электрических схем являются:
– Структурные системы;
– Функциональные диаграммы;
– Принципиальные схемы;
– Общие электрические схемы;
– Схемы подключения и расположения;
– Комбинированные диаграммы.
В целом, основная цель документов ясна уже из названия. Кроме того, давайте рассмотрим каждый тип документа отдельно, чтобы получить общее представление и понимание.
Электрические схемы. Типы электрических схем. Цель.
Схема. Простой и понятный, с ним легко работать. Это основной источник информации для ознакомления с основными компонентами электроустановок. Этот документ незаменим при ремонте дома.
Функциональная диаграмма. Функция этого рисунка практически идентична описанной выше. Единственное существенное отличие заключается в том, что в нем более подробно описаны элементы схемы.
Схема. Эти электрические схемы используются в тех случаях, когда существуют сложные распределительные сети и необходимо получить полное представление о работе конкретного оборудования. Однако эти чертежи могут быть двух типов: однолинейные и полнолинейные.Одиночная линия Дать представление о работе нижележащих электросетей.
Полный Диаграммы могут быть как сложными, так и элементарными. Как правило, такие сложные диаграммы всегда сопровождаются пояснениями.
Схемы подключения. Наиболее распространенный тип документа, в котором указано, как провести проводку в помещении, а также указано, где расположены провода. Основными принципами электрических схем являются: расположение компонентов схемы, типы соединений и цветовая кодировка. Основная цель – облегчить пользователю проведение ремонтных работ и предотвратить повреждение существующей проводки.
Унифицированная диаграмма. Как следует из названия, этот тип документа объединяет в себе несколько. Он используется везде, где необходимо обозначить все важные характеристики электрической цепи
Это важно, например, в крупных компаниях, где работают профессиональные электрики
Вот как представлены основные типы электрических схем. Конечно, каждый из этих документов имеет свои особенности и требует дополнительных знаний для правильного составления.

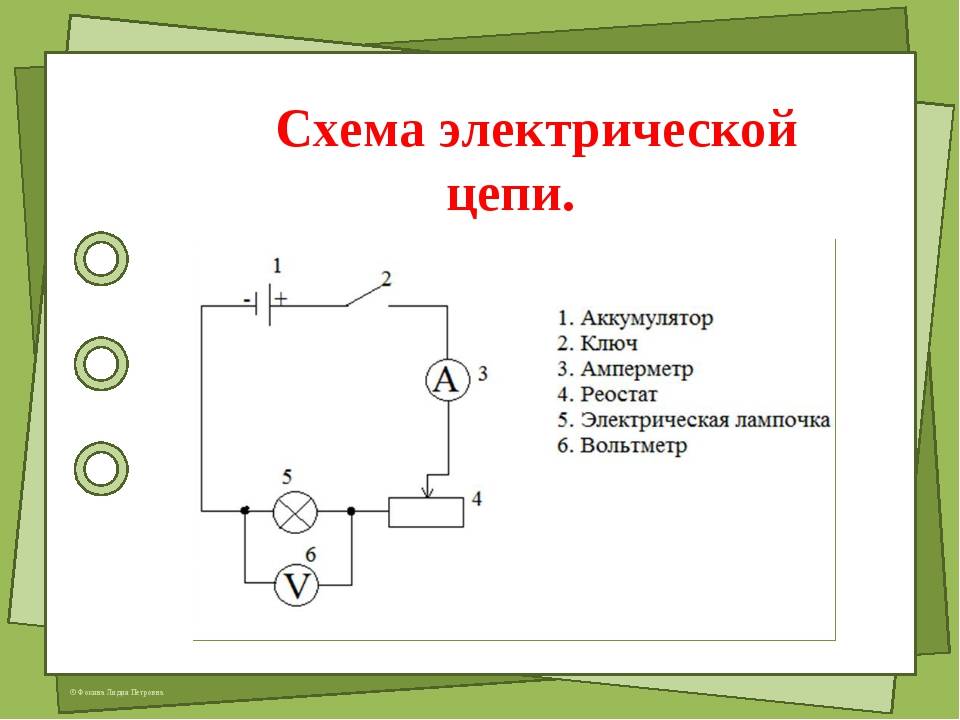

Схема электрической цепи Схема электрической цепи – это графическое изображение электрической цепи. Он показывает, как соединены элементы в цепи.
1.2 Типы и виды цепей
Автоматический электропривод, представляющий собой электромеханическую систему, состоящую из совокупности взаимосвязанных электрических и механических (кинематических) устройств, изображается на чертежах в виде схем. Согласно ГОСТ 2.701 – 84 схемы могут быть различных типов и видов.
В зависимости от используемых устройств схемы делятся на следующие типы, обозначаемые русскими буквами: электрические – Э, кинематические – К, гидравлические – Г, пневматические – П, оптические – Л и т.д.
Электрические схемы показывают соединения электрических устройств, соединенных электрическими связями, к которым относятся электрические машины, приборы, трансформаторы, дроссели, выключатели, датчики и другие устройства, обрабатывающие, передающие и потребляющие электрическую энергию.
Кинематические диаграммы показывают комбинацию механических компонентов, таких как валы двигателей, валы тахогенераторов, зубчатые передачи (редукторы, мотор-редукторы) и рабочее оборудование технологической установки, соединенных между собой механическими связями. Как правило, сложные промышленные установки имеют различное оборудование и подключенные к нему электрические, гидравлические, пневматические приводы. При этом создаются комбинированные и совмещенные схемы, состоящие из различных устройств, компонентов и соединений между ними. Гидравлические, пневматические, оптические, вакуумные и газовые устройства и их соединения не рассматриваются в данном руководстве по автоматическим электроприводам и их системам управления.
В зависимости от основного назначения схемы делятся на следующие типы, обозначаемые арабскими цифрами:
Другие схемы допускаются, если из-за характера установки требуемый объем информации не может быть передан в комплекте документации с помощью установленных типов схем.
Современные промышленные электрические цепи содержат множество машин, аппаратов и электрооборудования. Эти схемы настолько сложны, что изготовление, наладка, эксплуатация или ремонт электрооборудования невозможны без соответствующих планов – схем.

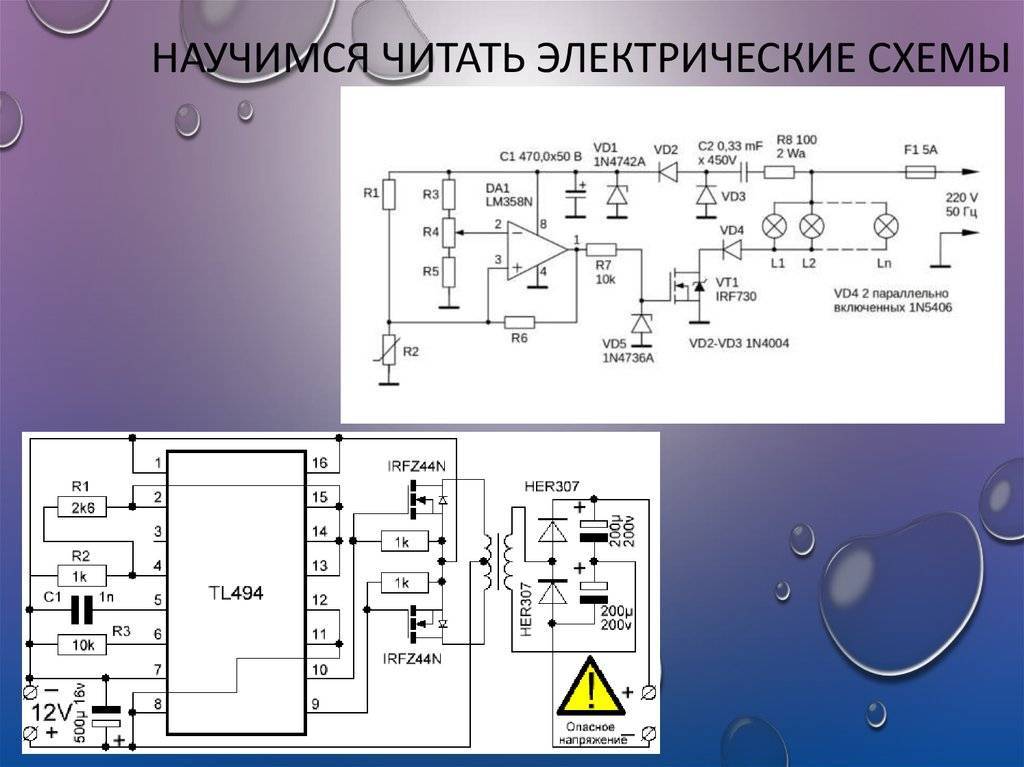

как научиться читать электросхемы

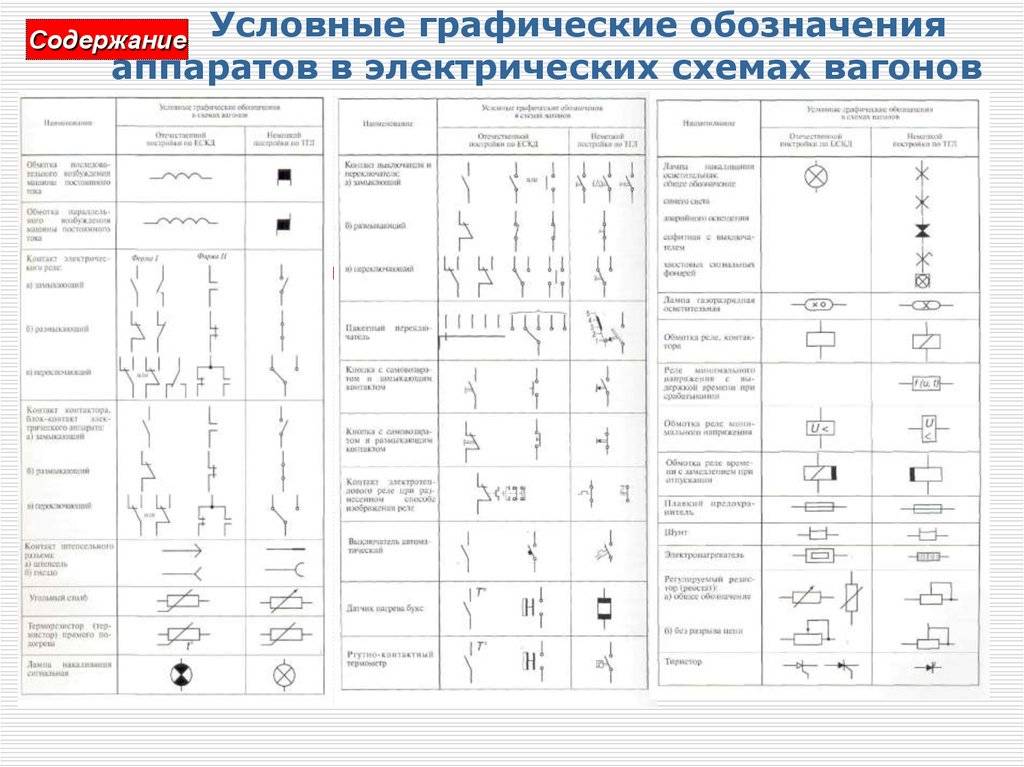

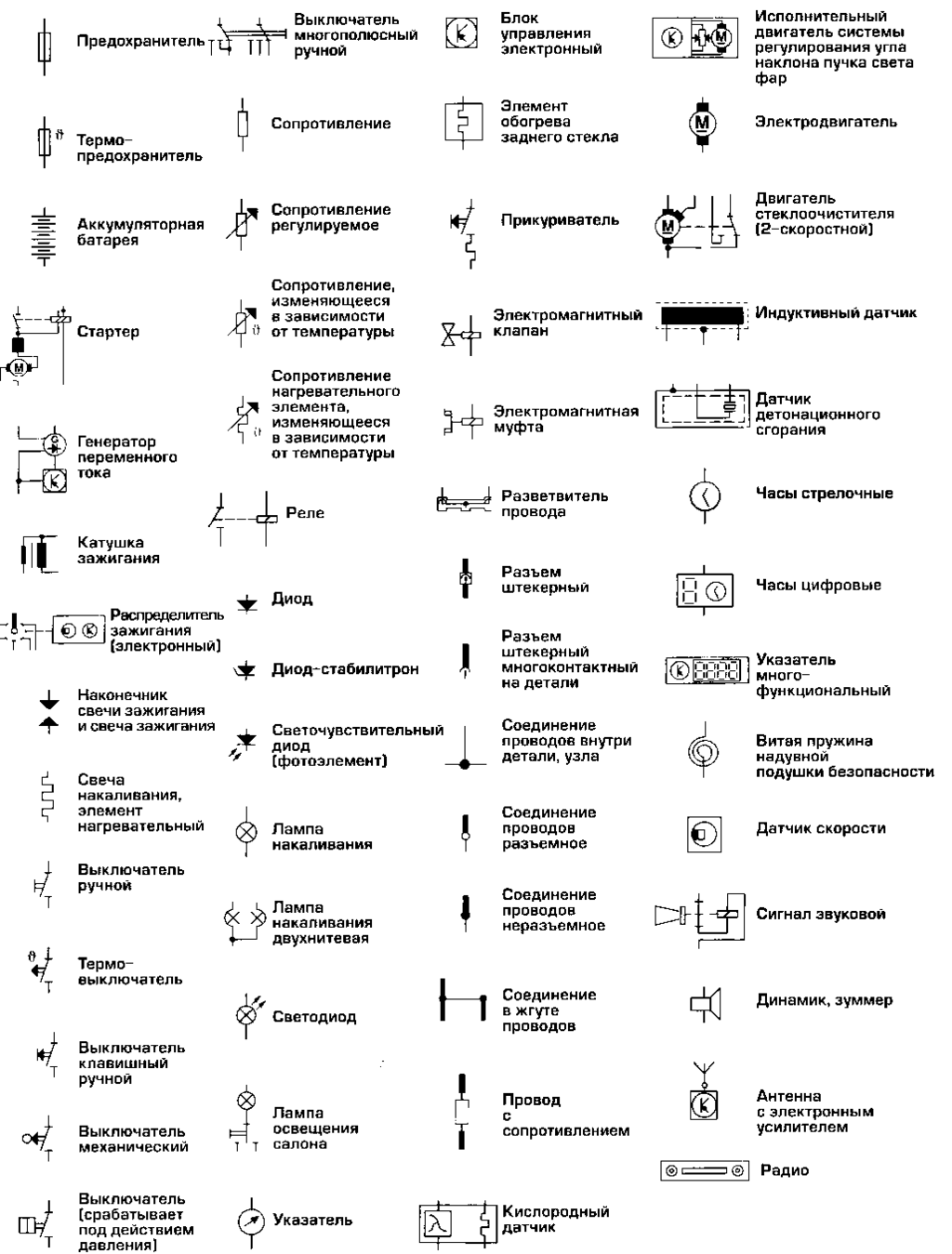

условные графические обозначения электросхем
Как научиться читать электросхемы? Помните букварь? Схемы тоже имеют алфавит, из символов которого строится графическое описание. Условных графических обозначений электросхем столько, что наша страница вытянется длинной лентой. Возьмем несколько обозначений — основу принципиальных электросхем . Символы по умолчанию находятся в предстартовом состоянии. С нормально замкнутым и разомкнутым контактом все ясно, буквенные обозначения им присваиваются по принадлежности к аппарату. Нормально замкнутый контакт еще называют размыкающим, а нормально разомкнутый — замыкающим. Трудности могут возникнуть с реле времени. Растолкую не по-научному.Что обозначают надписи на контактах. Например, КТ1.1 означает, что контакт принадлежит реле времени КТ №1, соответственно, катушка его тоже КТ1. У нас, правда, только одно реле, но если бы их было два, то второе обозначили бы КТ2. Вторая цифра после точки обозначает порядковый номер контакта аппарата. Контакты второго аппарата обозначились бы так: КТ2.1, КТ2.2 и т.д. Если в схеме только один аппарат, его не нумеруют, а просто именуют в соответствии с условными графическими обозначениями электросхем (в нашем примере — КТ, а его контакты — КТ1, КТ2, КТ3 и КТ4; я в таблице обозначил КТ цифрой 1 для большей наглядности). То же самое и с одним контактом реле в схеме: он бы обозначился по имени владельца — просто КТ. Если в схеме два реле времени (КТ1 и КТ2), и у каждого по одному контакту, эти контакты обозначатся также по принадлежности к номеру аппарата — КТ1 и КТ2. Такая система обозначений применяется для всех элементов электросхемы.Как работают контакты реле времени. Контакт КТ1.1 до включения разомкнут
Обратим внимание на стрелку сверху контакта: стрелка как бы показывает, что тянет контакт кверху и не хочет, чтобы включился. При подаче напряжения пройдет немного времени (время задержки), и контакт пересилит стрелку
Этот период и называется задержкой при включении. При снятии напряжения стрелка не мешает, а тянет контакт на отключение. По-другому работает контакт КТ1.2: его стрелка при включении старается помочь контакту замкнуться, при снятии напряжения упирается, не давая контакту вернуться. Такой режим называется задержкой на последующее отключение. По этому принципу работают и КТ1.3, и КТ1.4. Главное, уяснить, когда стрелка мешает контакту, а когда помогает. Для закрепления материала предлагаю простенькую схему с подключением реле времени . Если условные графические обозначения электросхем понятны, пойдем дальше. Сейчас из нашего алфавита составим слово «МАМА». Допустим, это будет
подключение электромагнитного пускателя
На схеме появились цифры. Это точки соединения элементов схемы. При монтаже провода связываются пучками, и в пучках не разобраться, что куда идет. Для этого концы проводов маркируются. Сейчас мы знаем, что 1 и 2 провод идут к месту подключения питания (пусть будет 380V). Берем пускатель и подключаем катушку (на 380V) проводом 2 к напряжению. Другой вывод катушки проводом 5 соединяем с пусковой кнопкой SB1. Если провод 3 от кнопки «пуск» подключить к напряжению и нажать на нее, катушка притянет контакты пускателя. Но стоит кнопку отпустить, пускатель отключится. Как сделать, чтобы пускатель остался включенным при отпущенной кнопке? Один из контактов пускателя во время включения должен продублировать контакт пусковой кнопки, то есть его выводы присоединяются к выводам кнопки «пуск». Что получается? Кнопку отпустили, а пускатель удерживает себя своим контактом КМ, выполняющим теперь роль пусковой кнопки. Как отключить? Можно выключить рубильник — не всегда удобно, да и опасно. Для этого дана кнопка SB2 «стоп», подключенная проводом 1 к питанию, а проводом 3 — к пусковой кнопке и к блокировочному контакту КМ. При нажатии на нее катушка обесточится, блок-контакт освободится. Первое слово из символов электрической схемы составили, а так оно выглядит в реальности: Теперь, чтобы окончательно снять вопрос о том, как научиться читать электросхемы, попробуем прочитать маленький текст, а назовем его принципиальная электрическая схема тельфера . Также просмотрите: чтение электросхем . принципиальная электросхема.
Что такое электрическая схема
Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

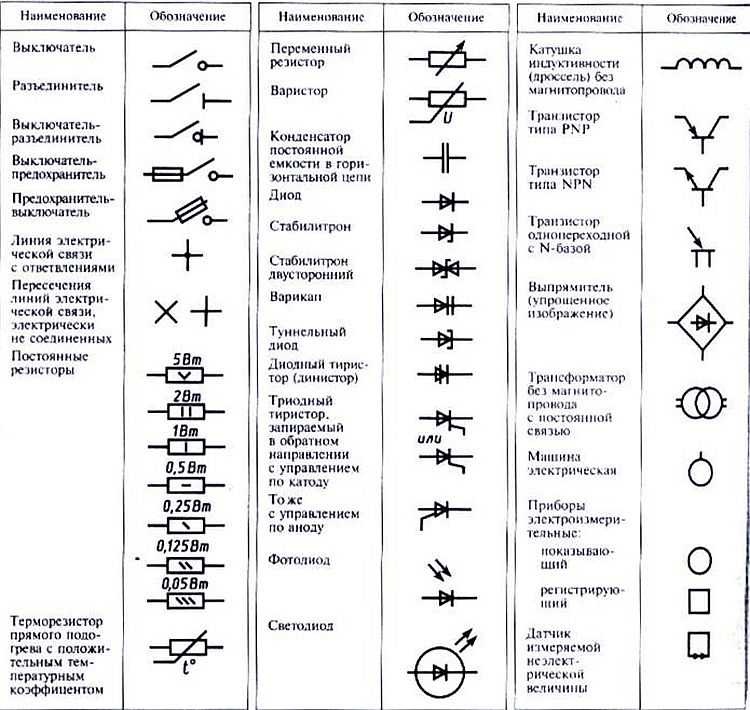

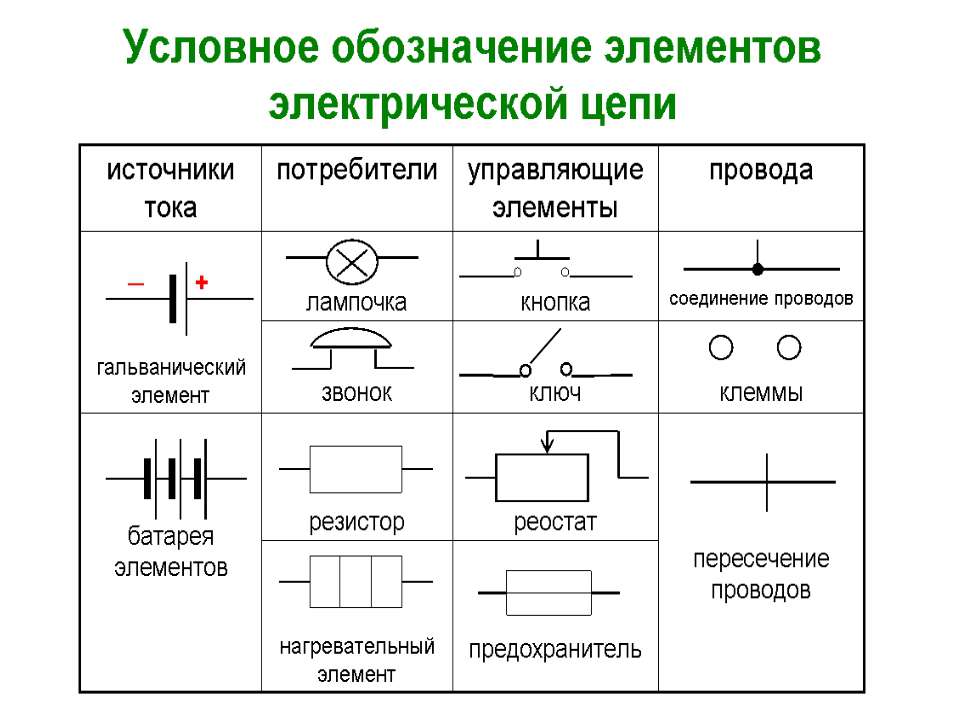

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.

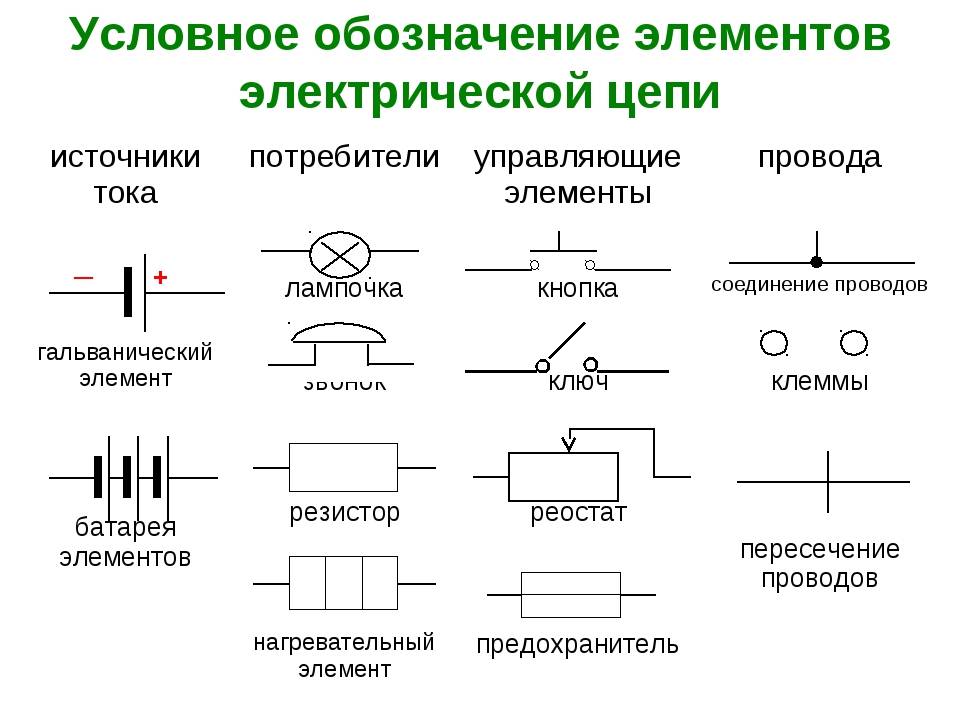

Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:
Как видите, очень похоже на оригинал. А вот так обозначается динамик:
То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.
Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.
Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:
Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.
Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.
Что обозначают буквы и цифры
Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента. Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.
Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.
Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит
И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает). Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.
Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.
И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.
Советы начинающему электрику
Использование электричества сегодня позволяет решать огромное количество задач. Это приводит к тому, что многие начинают интересоваться данным явлением и изучать его досконально.
Основные моменты
Чтобы стать хорошим электриком, необходимо придерживаться нескольких основных правил:
- В первую очередь следует ознакомиться с основами. Изучите теорию электричества, чтобы понять основные процессы, происходящие в таких системах.
- Старайтесь практиковаться у опытных специалистов. Это поможет вам получить определенные навыки и научит вас работать в «боевых» условиях.
- Обязательно читайте специальную литературу и изучайте рынок новых материалов или методик в данной сфере.
Пособие для начинающего электрика
На сегодняшний день существует огромное количество ресурсов, на которых каждый желающий сможет получить базовые знания по электротехнике, а также углубить уже имеющиеся. Особенно полезны такие курсы, как электрика для начинающих видео – уроки. В них не только рассказывается теоретический материал, но и демонстрируется, как применить его на практике.
Также большую роль в освоении профессии электрика является умение чертить схемы, ведь именно по ним производятся все монтажные и ремонтные работы. Для этого необходимо освоить такое направление, как черчение, а также более узкую его специализацию – составление электросхем.
Для получения этих знаний лучше всего воспользоваться услугами специальных курсов или образовательных учреждений, но для старта достаточно просто освоить пособие «Электрика для начинающих – схемы». Комплексный подход в изучении физики, черчения и электротехники, а также постоянная практика позволят стать настоящим профессионалом своего дела.
Полезная информация
Для начинающего электрика важно понимать некоторые элементарные вещи:
- Выбор соответствующего сечения кабеля к определенному устройству выполняется по простому правилу. Для этого следует учитывать простой закон напряжения «Мощность=НапряжениеСилу тока». Согласно данной формуле можно вычислить все основные параметры, которые вы знаете или вам нужно определить. Затем с помощью специальных таблиц можно уже подбирать сечение кабелей и других продуктов.
- Прокладка электрических проводов должна выполняться только горизонтально или под углом в 90 градусов. Не разрешается использовать другие способы. При этом желательно делать отступ от стены или потолка около 20 см. Если в комнате присутствуют трубы, то от них нужно удалять кабель на расстояние до 40 см.
- Щитки необходимо монтировать на высоте около 1,2 м (размер конструкции 0,6 м) и на уровне 1 м, когда щит превышает ранее указанные габариты. При этом следует соблюдать небольшое расстояние между отдельными элементами, чтобы обеспечить оптимальную вентиляцию системы.
- Используйте для защиты электрических систем специальные устройства УЗО, которые позволяю контролировать утечки тока и при необходимости отключать все механизмы.
Путь к настоящему электрику длительный и лежит сквозь постоянную практику и усовершенствование навыков. Постарайтесь получать удовольствие от этой работы и вы станете настоящим профессионалом.
Как правильно читат ь электрические схемы

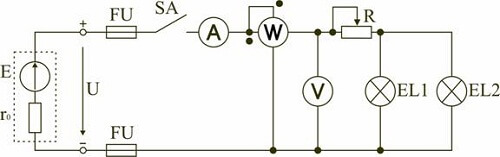

Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Она является основой разработок любых электронных устройств и электрических цепей. Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем.
Именно правильное чтение электрических схем для новичков, позволяет хорошо усвоить, каким образом необходимо выполнять соединение всех деталей, чтобы получился ожидаемый конечный результат. То есть устройство или цепь должны в полном объеме выполнять назначенные им функции. Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей. Каждая деталь отмечена собственным условно-графическим обозначением – УГО. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента. Наиболее ярким примером служат конденсаторы, резисторы, динамики и другие простейшие детали.
Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т.д. Сложная конструкция таких элементов предполагает и более сложное отображение их на электрических схемах.
Например, в каждом биполярном транзисторе имеется минимум три вывода – база, коллектор и эмиттер. Поэтому для их условного изображения требуются особые графические условные знаки. Это помогает различить между собой детали с индивидуальными базовыми свойствами и характеристиками. Каждое условное обозначение несет в себе определенную зашифрованную информацию. Например, у биполярных транзисторов может быть совершенно разная структура – п-р-п или р-п-р, поэтому изображения на схемах также будут заметно отличаться. Рекомендуется перед тем как читат ь принципиальные электрические схемы, внимательно ознакомиться со всеми элементами.
Условные изображения очень часто дополняются уточняющей информацией. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. Таким образом обозначается та или иная деталь
Это важно знать, особенно, когда мы только учимся читат ь электрические схемы. Возле буквенных обозначений расположены еще и цифры
Они указывают на соответствующую нумерацию или технические характеристики элементов.
Как правильно составлять схему
Электросхему для начинающих следует рисовать на клетчатом листе, чтобы ровно вычерчивать все линии и символы. Чаще всего общий провод соединен с отрицательным полюсом источника постоянного тока. Линейные элементы рисуются слева направо. Не рекомендуется изображать более 3 параллельных проводников подряд, это затруднит чтение схемы.
Для составления ПС, МС и чертежей можно воспользоваться приложениями для компьютера. Одно из них — Microsoft Visio — входит в состав офисного пакета. В наборе функций этой программы доступно более 100 символов для деталей, проводников и механизмов. Поддерживается автоматическая привязка концов рисуемых элементов, что обеспечивает целостность диаграммы при редактировании.
Еще одно приложение для правильного составления схем — это отечественный sPlan. Программа распространяется бесплатно и имеет русифицированные интерфейс и справку. С помощью sPlan создают электросхемы, соответствующие ГОСТу. Кроме того, имеется встроенный графический редактор, позволяющий создать монтажную диаграмму.
Как читать
Порядок чтения электрических схем и чертежей
- Определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано.
- Дробят схему на простые цепи и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всегда начинают с того аппарата, который нас в данном случае интересует. Например, если не работает двигатель, то нужно найти па схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д.
- Строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (например, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, например после ревизии.
- Оценивают последствия вероятных неисправностей: не замыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка.
- Нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т. п.
- Проверяют схему па отсутствие ложных цепей.
- Оценивают надежность электропитания и режим работы оборудования.
- Проверяют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

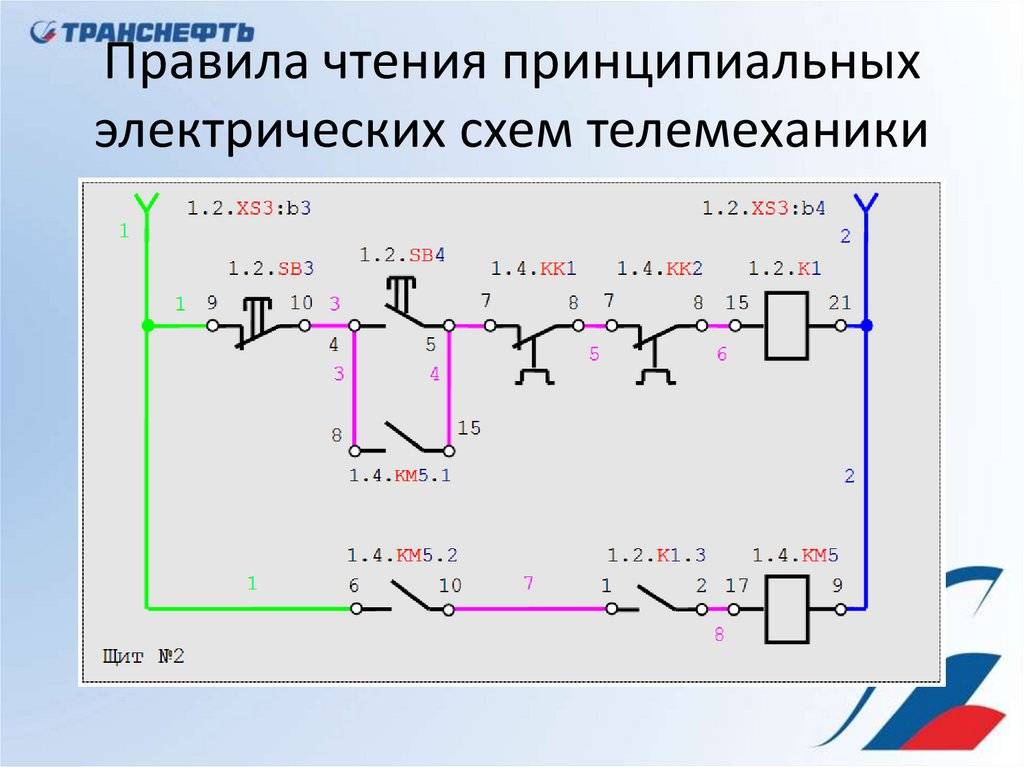

Правила чтения
Соблюдение рекомендаций по чтению ПС поможет разбираться с принципом работы устройств. Существует несколько правил изучения схем:
- Вначале надо ознакомиться с общим расположением деталей на ПС, примечаниями и пояснениями.
- Правильно определить систему питания. Для этого следует искать общие провода, выявлять наличие оксидных конденсаторов, полярность их подключения, а также структуру транзисторов. В цепях переменного тока надо обязательно установить фазировку.
- Потенциал в выбранной точке замеряется относительно отрицательного полюса, если в примечании не указано иное.
Кроме того, имеются дополнительные правила чтения, характерные для высоковольтных и магистральных цепей, схем автоматики и вычислительной техники.
Условные обозначения на чертежах технологической документации
На чертежах используют условные обозначения, установленные государственными стандартами. Это основы, в них описываются правила оформления знаков, букв, цифр, линий и так далее.
Обычно их на чертеже не разъясняют, за исключением обозначений, в которых необходимо указать номер стандарта. Всё-таки с ГОСТами необходимо ознакомиться для выполнения и распознавания чертежей или схем.
Это как раз тот случай, когда просто прочесть учебник по черчению недостаточно. Лучше всего пройти специализированные курсы или обучиться инженерным специальностям или другим профессиям, относящимся к производству или к строительству.
Умение читать технологическую документацию необходимо как инженеру, так и рядовому токарю.
В целом, машиностроение и другие отрасли используют ряд основных обозначений:
Буквенные, отражающие условные величины, например, радиус, шаг резьбы и многое другое.
Цифровые, выражающие значения размеров, величину угла и т. п.
Буквенно-цифровые, встречаются в основном в электрических схемах.
Графические – это базовые элементы технического рисунка. Ими отображают как структуру детали, материал изделия, так и её конструкцию (дверной или оконный проём и т. п.).
Все это необходимо для корректной подачи минимума информации на листе и последующего его верного прочтения.
