Выбор, установка и подключение фотореле для уличного освещения

Астротаймер – альтернативный метод автоматизации источников света

Астрономический таймер или, как его еще называют, астротаймер относится к другим устройствам, позволяющим организовать на участке автоматизированное уличное освещение.  И хотя его работа и сильно отличается от того, как функционируют современные фотореле, однако он также отлично справляется с отключением света в утреннее и включением в вечернее время.

Отличительной особенностью приспособления выступает то, что модель содержит точные сведения по времени рассвета и заката для любого региона страны в любой день и период времени. В случае с астротаймером настройка будет ограничиваться лишь вводом времени, даты и GPS-координат места размещения. Дальнейшая работа будет осуществляться за счет заложенной программы.

Преимущества

• Присутствует возможность изменять время отключения/включения света на улице, исходя из заданного изначально значения на 2-4 часа в зависимости от типа и вида устройства;
• Не обязательно размещать прибор строго на улице, поскольку ему не требуется свет для работы. Исходя из этого, многие дачники устанавливают астрономический таймер прямо в щитке или дома;
• На работу астротаймера не влияет погода, в отличие от фотореле. В последнем случае свет может неправильно отключаться в ночное время при попадании света фар и слишком рано включаться вечером в пасмурную погоду.

Недостатки

Большая стоимость. Так модели, находящиеся в торговой сети, могут оказаться по карману далеко не всем дачникам, в результате чего многие просто не желают тратить столько средств на реализацию автоматизированного уличного освещения. Как вариант, всегда можно приобрести модель из Китая, однако такая покупка будет осуществляться на свой страх и риск!

Обзор популярных моделей и критерии выбора

Среди датчиков освещения уличных пользуются спросом российские и китайские производители. Популярные модели:

• Фотореле ФР-601 от IEK (Китай) – прибор со встроенным фотоэлементом. Пластиковый корпус, степень защиты IP44. Работает с напряжением 220 В, максимальным током 10 А, нагрузкой 2,2 кВт. Порог срабатывания 5-50 Лк. Рабочая температура -25+45°.
• Фотореле ФР-7Н (Россия) – оборудование имеет выносной датчик и кабель длиной 1,5 м. Крепится на DIN-рейку. Номинальное напряжение 220 В, ток 5 А. Диапазон освещенности 10-50 Лк, время срабатывания 15 с.
• Сумеречное реле Zamel WZM-01/S1 (Польша) – устройство монтируется на DIN-рейку. Оно рассчитано на напряжение 230 В, нагрузку в 4 кВт, ток 16 А. Класс защиты корпуса IP20.
• PS-3 EKF (Россия) – изделие рассчитано на номинальное напряжение 240 В, ток 20 А, нагрузку 4,4 кВт. Сумеречный порог 5-50 Лк. Степень защиты IP44.

Чтобы выбрать датчик освещенности, изучают технические параметры прибора. Также потребуется рассчитать мощность нагрузки и определить место установки. Эти факторы влияют на тип сумеречного выключателя. К основным критериям выбора относятся:

• технические параметры;
• возможность выполнения индивидуальных настроек предела срабатывания;
• наличие дополнительных сенсоров;
• место размещения фотореле.

Настройки и регулировки

Правильная работа датчика для включения света во многом зависит от его настроек.

Для того чтобы он корректно функционировал, необходимо выполнить следующие действия:

• Настройка времени (TIME). Устанавливает временной промежуток, в течение которого свет будет включен от момента последнего обнаруженного передвижения. Это значение может выставляться в диапазоне 1-600 секунд. Для этих целей регулятор устанавливается в нужное положение, в сторону увеличения или уменьшения.
• Настройка срабатываний в соответствии с уровнем освещенности (LUX). Обеспечивает корректную работу датчика в светлое время суток. Порог срабатывания устанавливается самостоятельно с помощью еще одной регулировочной ручки. Как правило, наиболее оптимальное значение подбирается экспериментальным путем.
• Чувствительность к срабатыванию (SENS). Обеспечивает нужную реакцию датчика при наличии движения. Если срабатываний слишком много, чувствительность прибора рекомендуется снизить.

Схемы подключения и настройка датчика движения для включения освещения

Настройка датчика движения для освещения

Датчик движения для включения света

Светильник с датчиком освещенности

Схема подключения датчика освещенности

Схема подключения датчика движения

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

• Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
• Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
• Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
• Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

• Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.

  Фотореле наружного монтажа полностью герметизировано

• Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

  Основной блок и выносной датчик фотореле для уличного освещения

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название	Ток коммутации, А	Рабочее напряжение в сети, В	Степень защиты, IP	Производитель	Цена, руб.
ФР-6	10	240	54	Украина	150
PS-1	6	220	44	Узбекистан	200
HOROZ HL 472	25	230	44	Турция	210
FERON SEN 27	25	220	54	Китай	250
ФР-601	5	230	44	Россия	420
SOU-1	16	230	56	Чехия	650
Люкс-2	8	230	44	Россия	800
Luna 126 Star Theben	16	230	55	Германия	2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры	ФР-600	ФР-601	ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт	1300	1100	2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт	780	600	1500
Мощность во включённом состоянии, Вт	0,45–6,6	0,45–6,6	0,45–6,6
Максимальный ток нагрузки, А	3–6	10	20
Рабочий уровень освещённости, Лк	5–15 (без регулировки)	5–50	5–50
Период отсрочки, с	—	16	16
Уровень защиты по ГОСТ 14254	IP44	IP44	IP44
Степень защиты от поражения током	—	II	II
Диапазон рабочих температур, оС	-25 … +40	-25 … +40	-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Схема подключения и настройка фотореле: важные моменты для оптимальной функциональности

Датчики уровня: типы, характеристики, рекомендации по выбору

Схемы управления освещением с использованием различных типов выключателей

Как правильно измерять и рассчитывать освещённость в помещении: люмены, люксы, нормы

Подключение фотореле для включения освещения

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой! Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

• на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
• не стоит размещать источники искусственного света рядом с датчиком;
• размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
• высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

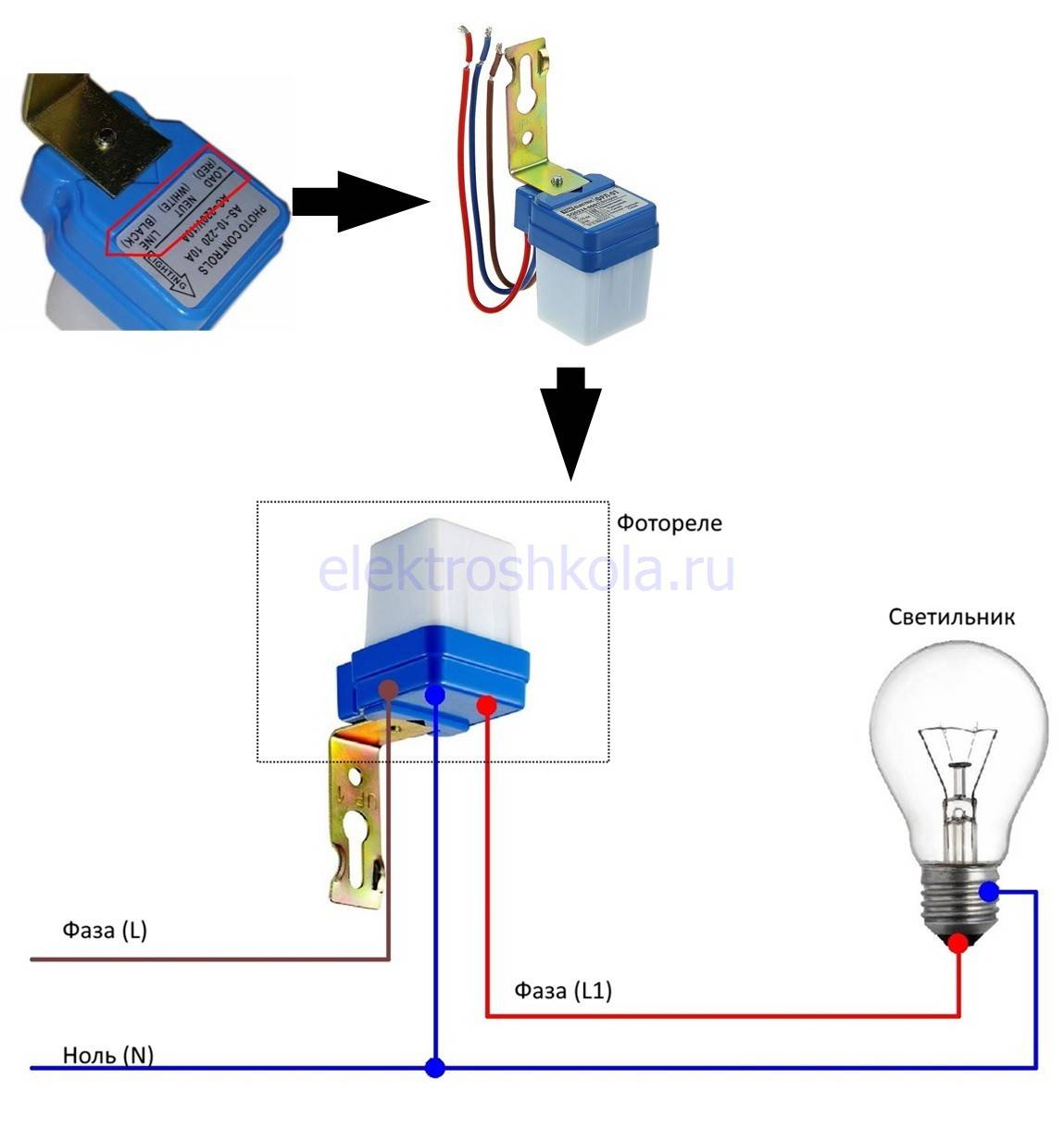

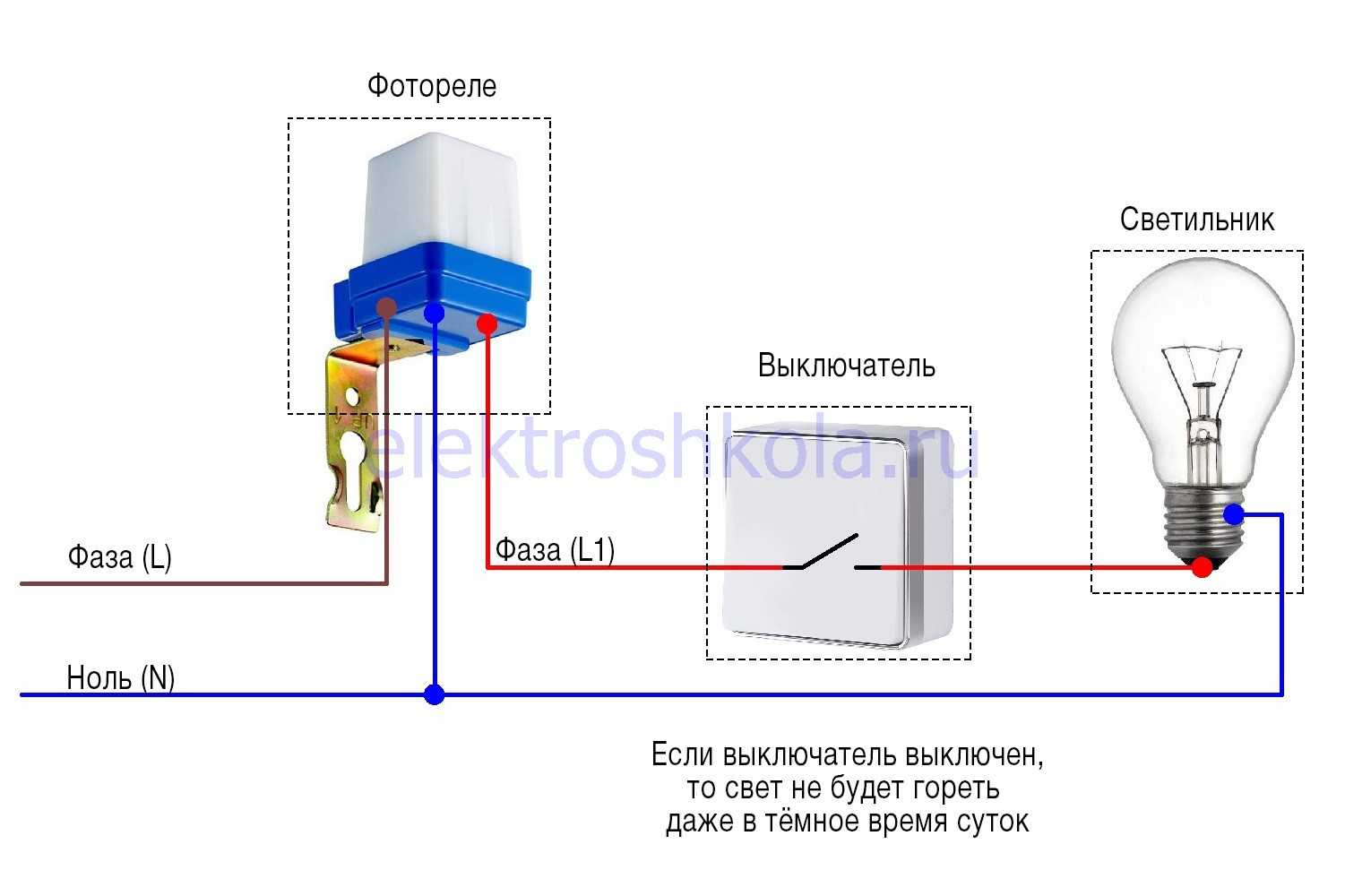

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

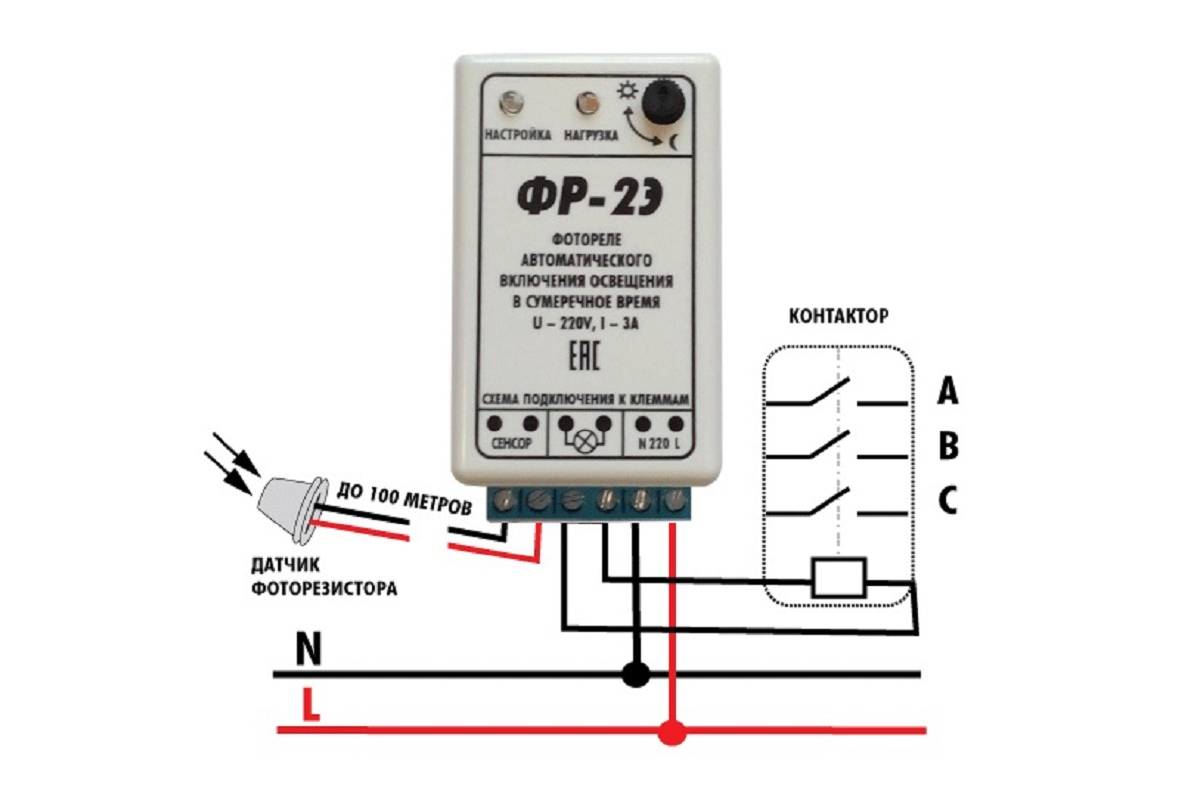

Фотореле с выносным датчиком света

Как правильно подключить выключатель

Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.

Основные моменты, которые нужно учитывать при монтаже:

• обеспечение зоны обнаружения;
• защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
• подключение к электропроводке.

Установить своими руками

Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.

Маркировка клеммы:

• L – фаза (для проводов коричневого или красного цвета);
• N – ноль (синий провод);
• L со штрихом или стрелочкой, или буква А – для осветительного прибора;
• РЕ – защитное заземление.

Схемы подключения

Существуют несколько основных схем подключения датчиков к освещению:

• последовательная;
• параллельная;
• на несколько датчиков движения;
• с использованием магнитного пускателя.

При последовательном подключении управление освещением полностью передается на датчик движения.

В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.

Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.

В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.

Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.

Схема подключения к энергосберегающей лампе

Схема подключения к светильнику

Проверка и настройка после установки

На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:

1. LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
2. TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
3. SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
4. MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.

Управление освещением с использованием реле времени

Реле времени широко используются в схемах автоматики, в том числе для управления освещением.

Реле времени можно разделить на две большие группы:

1. Программируемые реле времени — реле замыкает и размыкает свои контакты в соответствии с заданной программой;
2. Таймеры — реле времени замыкает размыкает свои контакты на заданное время после приложения управляющего сигнала.

Программируемые реле времени и таймеры могут быть электронными и электромеханическими.

Программируемые реле времени могут быть с суточным (одна и та же программа повторяется каждые сутки), недельным (одна и та же программа повторяется каждую неделю) и годовым циклом (программа задаётся на год).

Базовая схема и принцип работы

Рассмотрим работу схемы управления освещением на базе программируемого реле времени, работающего по одной суточной программе.

Управление освещением при помощи реле времени. Базовая схема

Допустим, освещение должно быть включено ежедневно с 9:00 до 18:00. В реле времени устанавливаем текущее время и задаем программу, в соответствии с которой в 9:00 реле должно замкнуть свои контакты сроком на 9 часов. Ежедневно, при наступлении 9:00 реле времени KT1 замыкает свои контакты, силовая цепь оказывается замкнутой и освещение включено. Через 9 часов работа программы заканчивается и реле размыкает свои контакты — освещение отключается.

Схемы управления освещением нескольких линий при помощи реле времени

Для управления несколькими линиями по одной программе применяют реле времени в комбинации с контакторами. Контакторы включают и отключают питание, а реле времени управляет их работой.

Управление освещением при помощи реле времени и контакторов

Питание на катушки контакторов 1KM1, 2KM1, 3KM1 подаётся через трехпозиционный переключатель SA1 с нейтральным положением:

• В положении «Ручное» питание напрямую подаётся на катушки контакторов KM и они замыкают свои пары контактов, освещение включается в соответствии с заданной программой;
• В положении «0» цепь питания катушек контакторов разорвана и освещение отключено;
• В положении «Автомат» питание на катушки контакторов подаётся через контакты реле времени KT1. Включением и отключением освещения управляет реле времени, замыкая и размыкая свои контакты в соответствии с заданной программой.

При необходимости, можно дополнить схему сигнальной лампой HL, включенной параллельно катушкам контакторов, которая будет информировать о включении освещения.

Управление освещением с использованием реле времени для лестничных клеток

Для экономии электроэнергии и управления освещением с нескольких мест используют реле времени из группы таймеров. Данный тип реле замыкают или размыкают свои контакты после подачи на их катушку управляющего сигнала, замыкание или размыкание контактов происходит с заданной временной задержкой.

Основное применение данный тип реле времени нашёл в схемах управления двигателями и схемах АВР (автоматического ввода резерва), но для управления освещением также используется. Например, для управления освещением лестничных клеток.

Рассмотрим применение и работу реле времени для решения данной задачи:

1. В начальный момент времени контакты реле KT1 разомкнуты, освещение отключено. Кнопки SB1, SB2… установлены на каждом этаже лестничной клетки и подключены параллельно к управляющим контактам реле времени KT1.
2. При нажатии любую из кнопок SB, на катушку реле времени KT1 поступает управляющий сигнал, оно замыкает свои контакты, освещение включается, а реле времени начинает отсчет.
3. По прошествии заданного времени реле KT1 размыкает свои контакты и освещение отключается.
4. Если при замкнутых контактах реле (т.е. до истечения заданного времени) поступает новый управляющий сигнал, то отсчет времени начинается заново.

Управление освещением лестничных клеток с использованием реле времени

Таким образом, человек, заходя на лестничную клетку, нажимает кнопочный выключатель SB и включает освещение. На следующем этаже опять нажимает кнопку и т.д. Через заданное время освещение на лестничной клетке отключается. Настройка задержки отключения выбирается таким образом, чтобы человек достаточно времени, чтобы дойти от одного кнопочного выключателя до другого.

Данную схему можно также использовать для управления освещением в коридорах. Она позволяет организовать включение освещения с нескольких мест (как при использовании импульсного реле) и при этом ещё сэкономить электроэнергию.

Разновидности датчиков освещения

Программируемое цифровое реле

Классификация сенсоров происходит по нескольким параметрам.

По конструктивному исполнению модели бывают:

• Фотоэлемент расположен в одном корпусе с остальными деталями. Сумеречное реле устанавливается рядом с прибором освещения.
• Устройство с выносным (наружным) фотоэлементом. Основной блок устанавливается на DIN-рейку, светочувствительный сенсор на улице.

По типу управления:

• Устройства с таймером – прибор настраивается на уровень освещенности и задается временной промежуток работы. Например, светильники отключаются с наступлением ночи.
• Фотореле с принудительным отключением – при необходимости активируются и выключаются вручную.
• Программируемые сумеречные реле – технологически сложные устройства, работающие по заданным настройкам.

По типу нагрузки:

• светодиодные;
• люминесцентные (энергосберегающие);
• лампы накаливания.

Немного о датчике света

Такие приборы применяются в основном в частном секторе, где нет особой необходимости в постоянном освещении прилегающей к жилым строениям территорий, чем достигается значительная экономия электроэнергии, продлевает срок эксплуатации осветительного оборудования. Датчики движения более сложные в изготовлении и в эксплуатации, но при правильной настройке и своевременном техническом обслуживании, эксплуатируются бесперебойно длительный срок.

Принцип действия основан на изменении инфракрасного излучения, которое возникает при движении человека. При дневном свете тело живого существа не светится, а в инфракрасном (ИК) диапазоне светятся.

Устройство датчика движения

Устроен датчик движения следующим образом: внутри находятся специальные фотоэлементы с мультилинзой и играют роль фотоприёмника. Мультилинза состоит из большого количества линз от 20 до 60 штук, каждая из которых фокусирует ИК свет на сенсорный фотоэлемент. Когда человек пересекает сектор оптической системы, на фотоэлементе появляется импульсный сигнал, который усиливается, преобразовывается в цифровой формат и подаётся на исполнительный механизм, который включает или отключает светильник или другой прибор освещения.

Виды приборов и их особенности

Основные функции данного прибора, это охранное освещение прилегающих к домам участков, где применяются датчики с пассивной функцией и освещение тротуаров и площадок для передвижения людей, датчики с активной функцией. Датчики, которые устанавливаются на опорах освещения, имеют дальность действия до 12 метров и большой угол охвата.

В зависимости от того, какие лампы применяются при освещении, датчики бывают трёх полюсные для всех видов ламп и двух полюсные для ламп накаливания.

Отличаются они друг от друга, также углом обзора. В горизонтальной плоскости угол обзора может быть от 60 до 90 градусов, а в вертикальной 15-20 градусов

Датчики движения отличаются друг от друга номинальной мощностью, которая подключается к ним, поэтому правильной подбор датчика света по этому параметру имеет немаловажное значение в долговечности прибора. Существуют также для наружной эксплуатации и внутренней. Наружные имеют усиленную защиту от влияния атмосферных осадков и возможного физического проникновения

Наружные имеют усиленную защиту от влияния атмосферных осадков и возможного физического проникновения.

Основные производители

В России всё большую популярность получают датчики света от российской компании ВКС г. Казань, которая разрабатывает и производит автоматизированные системы управления уличным освещением, позволяющие на модульном принципе, использовать только необходимые элементы света, при этом имеется возможность плавно изменять яркость практически каждой лампы, в зависимости от потребности в освещении. Такая технология очень перспективна и пользуется заслуженным авторитетом.

Хорошим спросом пользуются в России датчики света немецкой компании Theben. Особенно популярны продукция theluxa, которые отличаются высокой чувствительностью и практически незаметны на фасаде здания. Известная во всём мире французская компания Legrand, поставляет на российские рынки современные датчики освещённости и движения с регуляторами чувствительности, света и временной задержки.

Монтаж и эксплуатация

Для того, чтобы установить датчики уличного освещения в домашнем хозяйстве, необходимо получить квалифицированную консультацию специалиста, который определит место установки датчиков и произведёт монтаж оборудования. Необходимо учесть, что при монтаже прибора имеются некоторые особенности, которые необходимо обязательно учитывать.

Длительный срок эксплуатации зависит от бережного отношения к приборам и своевременным техническим обслуживанием. Некоторые, более простые по своей конструкции датчики движения, при наличии определённых навыков можно смонтировать своими силами, соблюдая все технические требования, изложенные в прилагаемых инструкциях.

Как сделать фотореле своими руками для уличного освещения

Лучшим решением для управления светильниками является фотореле. Оно регулирует работу осветительных устройств и экономит электроэнергию. И в этом мастер-классе я покажу как собрать фотореле не хуже заводского.

Фотореле, если кратко, это прибор, реагирующий на изменение освещения. Если его подключить к освещению, то можно контролировать включение и отключение ламп. Чаще всего в фотореле применяют фоторезистор. При дневном освещении его сопротивление падает, реле разомкнуто, и лампа не горит. При наступлении сумерек фоторезистор увеличивает сопротивление и (в зависимости от настройки, которая совершается подстроечным резистором) реле замыкается, тем самым включая лампу.

Создание фотореле:

Фотореле делалось по этой схеме:

На плате я решил разместить лишь стабилизатор напряжения 7805 (его использование не обязательно, да и можно заменить на другие 78xx) и сам датчик, который включает в себя микросхему lm358 (операционный усилитель в режиме компаратора), фоторезистор, подстроечный резистор и обвязку для них.

Плата изготавливалась методам ЛУТ. А вытравливалась в растворе перекиси с лимонной кислотой и солью.

После чего были запаяны элементы.

Фоторезистор был вынесен на проводах в кембриках, а сам датчик помещён в такого рода крепление для проводов (смотреть фото), название крепления не знаю.

Блок питания выполнен на корпусном трансформаторе с выходным напряжение 11 Вольт, диодном мосте в корпусе и конденсаторе.

В Леруа купил распределительную коробку. На дне были стойки, которые мешали креплению элементов. Поэтому я взял кусок гетинакса и закрепил его ко дну коробки.

Плату с датчиком закрепил на одном винте, а блок питания с реле закрепил на стяжках. Для удобного подключения питания и управляемой нагрузки я купил разъёмы Wago.

Об устройстве:

В данном фотореле используется гистерезис, что позволяет избавиться от мерцания лампы во время восхода и заката.

На плату можно подавать напряжение от 7 до 20 Вольт.

Реле в данной схеме можно заменить на симистор, что будет долговечнее и практичнее.

Монтаж фотореле:

• Датчик (фоторезистор) нужно установить так, чтобы на него попадал дневной свет.
• Любые другие искусственные источники света должны находиться как можно дальше от датчика, дабы избежать ложных срабатываний.

Смотрите видео

На видео представлена работа устройства, где я показал, как работа задержка включения и отключения.

Архив с печаткой и схемой:

fotorele.zip
(cкачиваний: 147)

Датчик освещённости своими руками — https://sdelaysam-svoimirukami.ru/4299-datchik-osveschennosti.html

Принцип действия прибора

Чтобы оценить целесообразность установки датчика освещенности, необходимо выяснить, как работает прибор.

Схема фотореле включает в себя:

• светочувствительный датчик (например, фоторезистор);
• устройство усиления тока;
• выходное устройство.

Схема подключения датчика

Как взаимодействуют эти части прибора между собой, рассмотрим далее.

Вечером солнечных лучей, которые падают на фоторезистор (или другой элемент), становится меньше. Датчик реагирует на это, и прибор включается. Днем увеличивается уровень освещенности, и контакты размыкаются.

В современных моделях возможно также настроить диапазон срабатывания резистора или освещать улицу в случае обнаружения какого-либо движения (это реализовано благодаря наличию датчика движения).

Выводы и полезное видео по теме

Установка светодиодного прожектора продемонстрирована в следующем видео:

Светодиодный прожектор – яркий и экономичный осветительный прибор, идеально подходящий как для промышленных помещений, так и придомовой территории, строительных площадок и любых охраняемых территорий. Наличие датчиков движения и уровня освещенности значительно расширяет функционал прибора, позволяя не просто освещать нужную зону, но и вовремя узнавать о том, что на объект проникли посторонние.

А вы уже пользуетесь светодиодным прожектором или только выбираете подходящий вариант? Если используете, поделитесь своими впечатлениями с другими нашими читателями – форма обратной связи расположена ниже под этой публикацией. Если у вас есть вопросы, задайте их нашим экспертам.
