Конденсационный газовый котел: специфика действия, плюсы и минусы + отличие от классических моделей

Принцип работы конденсационного котла

Конденсационный котел является младшим братом самого обычного газотопливного конвекционного котла. Принцип действия последнего крайне прост, а посему понятен даже людям, плохо разбирающимся в физике и технике. Топливом для газового котла, как следует из его названия, служит природный (магистральный) или сжиженный (баллонный) газ. При сгорании голубого топлива, как впрочем и любой другой органики, образуется углекислый газ и вода и высвобождается большое количество энергии. Выделяющееся тепло идет на нагрев теплоносителя – технической воды, циркулирующей по системе отопления дома.

КПД газового конвекционного котла составляет

90%. Это не так уж и плохо, по крайней мере, выше, чем у жидко- и твердотопливных теплогенераторов. Однако люди всегда стремились максимально приблизить этот показатель к заветным 100%. В связи с этим встает вопрос: куда же деваются остальные 10%? Ответ, увы, прозаичен: вылетают в трубу. Действительно, продукты сгорания газа, покидающие систему через дымоход, разогреты до очень высокой температуры (150-250°C), а значит, потерянные нами 10% энергии расходуются на обогрев воздуха за пределами дома.

Ученые и инженеры давно искали возможность более полной рекуперации тепла, однако способ технологического воплощения их теоретических разработок был найден лишь 10 лет назад, когда был создан конденсационный котел.

В чем его принципиальное отличие от традиционного конвекционного газотопливного теплогенератора? Отработав основной процесс сжигания топлива и передачи значительной части выделенного при этом тепла теплообменнику, конденсатник доостужает газообразные продукты сгорания до 50-60°C, т.е. до точки, когда начинается процесс конденсации воды. Уже этого достаточно для того, чтобы существенно увеличить КПД, в данном случае – количество тепла, переданного теплоносителю. Однако и это еще не все.

Традиционный газовый котел

Конденсационный газовый котел

При температуре 56°C – в так называемой точке росы – вода переходит из парообразного состояния в жидкое, иными словами, происходит конденсация водяного пара. При этом выделяется дополнительная энергия, в свое время затраченная на испарение воды и в обычных газовых котлах теряемая вместе с улетучивающейся парогазовой смесью. Конденсационный котел способен «забрать» тепло, выделяемое в процессе конденсации водяного пара, и передать его теплоносителю.

Производители теплогенераторов конденсационного типа неизменно обращают внимание своих потенциальных клиентов на необычайно высокий КПД выпускаемых ими устройств – выше 100%. Как такое возможно? На самом деле никакого противоречия канонам классической физики здесь нет. Просто в данном случае применяют иную систему расчетов

Просто в данном случае применяют иную систему расчетов.

Часто, оценивая КПД отопительных котлов, подсчитывают, какая часть выделившегося тепла передана теплоносителю. Тепло, «отбираемое» в обычном котле, и тепло от глубокого охлаждения дымовых газов дадут в сумме 100% КПД. Но если добавить сюда еще и тепло, выделившееся при конденсации пара, мы получим

С точки зрения физики такие вычисления не совсем верны. При расчете КПД нужно учитывать не выделившееся тепло, а полную энергию, высвободившуюся в процессе горения смеси углеводородов заданного состава. Сюда войдет и энергия, затраченная на перевод воды в газообразное состояние (впоследствии выделившаяся в процессе конденсации).

Из этого следует, что коэффициент полезного действия, превышающий 100%, это всего лишь хитрый ход маркетологов, эксплуатирующих несовершенство устаревшей формулы расчета. Тем не менее, следует признать, что конденсатнику, в отличие от обычного конвекционного котла, удается «выжать» из процесса сгорания топлива все или почти все. Положительные моменты очевидны – более высокая эффективность и снижение потребления ископаемых ресурсов.

Современный конденсационный котел: плюсы и минусы

Со 100% энергии вы получите… до 107% тепла

Это происходит благодаря конструкции этого типа отопительного оборудования. В отличие от неконденсационного, работа конденсационного котла позволяет максимально израсходовать сжигаемое топливо. Используется также та энергия, которая обычно теряется во время охлаждения выхлопных газов в результате конденсации водяного пара. Это дает дополнительные 11% к полученному теплу! После вычета тепла, которое теряется, мы получаем около 107% тепла.

Экономия на счетах

Мы можем с уверенностью предположить, что выбор в пользу конденсационного котла позволяет экономить топливо. Хотя стоимость конденсационного котла выше, чем традиционного, но уже через 4 года нормальной эксплуатации стоимость покупки вернется

Для того чтобы это произошло, важно, чтобы система отопления была надежной, было в наличии хорошее топливо (газ не должен иметь загрязнений), адекватная, не слишком жесткая вода

Быстрый и автономный: не работает на полную мощность в течение всего года

Казалось бы, что если вы покупаете устройство, оно должно давать 100%-ную отдачу каждый раз, когда запускается. Тем не менее, конденсационный котел умный – он адаптирует свою работу к внешним условиям, то есть к температуре за окном и, следовательно, он «знает» насколько вам нужно нагреть дом. Он может быть запрограммирован, при этом есть возможность указать температуру нагрева (т.е. самую низкую температуру, которую мы ожидаем в холодный период). И только тогда он разогреется на полную мощность, а в остальные дни года он будет дозировать тепло адекватно вашим потребностям. Во всяком случае, вы не должны даже настраивать его! Он приспосабливается к условиям работы.

Конденсационный газовый котел «умный» и поэтому очень экономичный. Только в течение нескольких дней в году он будет работать на полную мощность, а в другие дни устройство потребляет значительно меньше топлива – вы сэкономите немалые деньги на газ. Кроме того, конденсационный котел является гораздо более эффективным, чем традиционный. Он работает намного более эффективно и лучше, когда температура за окном выше расчетной температуры. Парадокс? Но тот, который окупается!

Замкнутый, что удобно и безопасно

Большинство конденсационных котлов замкнуты. И тот факт, что они закрываются автоматически гарантирует, по крайней мере, два больших преимущества – удобство и безопасность эксплуатации.

Разве это не абсурд, что устройство, используемое для нагрева помещения, для этой цели вынуждено подтягивать в помещение воздух с улицы, тем самым охлаждая помещение, в котором он находится? По этому принципу работают только котлы с открытой камерой сгорания, то есть традиционные. Они должны постоянно получать воздух, необходимый для сгорания газа, причем этот воздух заходит с улицы и проходит через ваше жилье. Котлы закрытые гораздо лучше решают эту проблему. Они удобны, так как система вентиляции камеры сгорания осуществляется с помощью установленного вентилятора. С его помощью наружный воздух поступает в котел не из помещения, в котором установлен котел, а непосредственно с улицы. В результате комната не остывает из-за непрерывной циркуляции воздуха и гораздо лучше прогревается, особенно в зимний период.

Тот факт, что котел замкнутый, делает его также безопасным. Дополнительный корпус отделяет от паров и защищает от отравления угарным газом. Уже сам вид плотно «бронированного» котла позволяет чувствовать себя с ним более уверенно и комфортно

Кроме того, приток воздуха в этом типе котлов является более эффективным, так как он автоматизирован и работе датчику выхлопа не помешает любое, даже случайное вмешательство неосторожного члена семьи

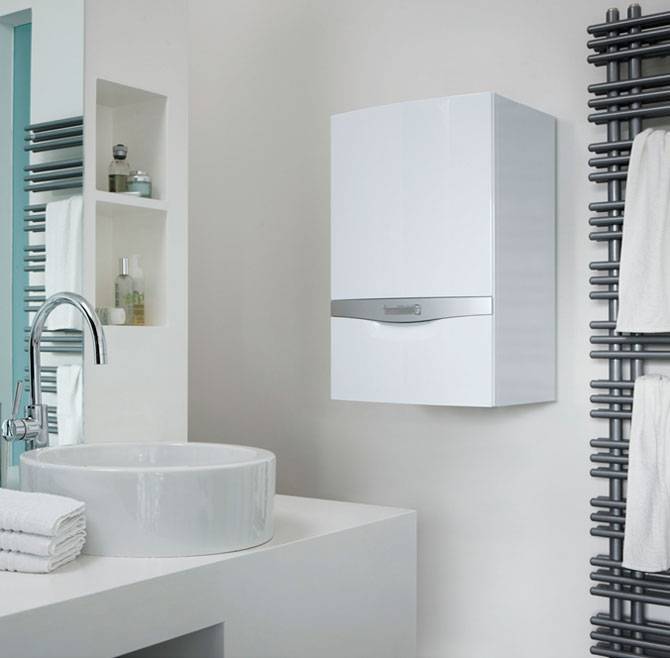

Компактный и тихий

Газовые конденсационные настенные котлы с закрытой камерой, требуют меньше места, чем модели с открытой камерой сгорания. Таким образом, котел может быть установлен даже в небольшой комнате. Конденсационные котлы, безусловно, намного меньше, чем печи, работающие на дереве или угле. Вы можете купить конденсационные настенные котлы или напольные, так что их очень легко адаптировать к различному дизайну интерьера и вашим потребностям. Их можно установить не только в котельной или ванной, но и практически в каждом помещении. Вы можете свободно установить его даже в коридоре или на кухне. Конденсационный котел работает так тихо, что вы забудете о его существовании. Даже более того, его можно скрыть в нишу или шкаф, заказанный специально для этой цели.

Существенным недостатком конденсационного котла является его более высокая цена, однако с учетом экономии потребляемой энергии, она должна быстро окупиться.

Каскадные котельные установки

Нередко потребитель стоит перед непростым выбором – приобрести один отопительный котел большой мощности или установить несколько котлов малой мощности, соединенных между собой (так называемый каскад). В последнее время популярность приобретает именно последний вариант. Дело в том, что каскадные установки имеют ряд преимуществ:

• с их помощью обеспечивается высокий уровень резервирования системы отопления – на случай неисправности одного или даже нескольких котлов;
• с помощью каскада достигается увеличение диапазона модуляции мощности всей установки, что позволяет настроить ее на оптимальные режимы работы.

Сегодня установки из нескольких настенных конденсационных газовых котлов в каскаде можно встретить все чаще. Особенно в сегменте средних и больших мощностей оборудования, где конденсационные котлы успешно конкурируют с традиционными котлами

Наиболее часто каскадные установки используются для отопления коммерческих помещений, для крышных котельных жилых домов и для других объектов, где важно обеспечить наивысшую мощность источника тепла в наименьшем пространстве

Топ 5 конденсационных газовых котлов по рейтингу

Предпочтительный газовый конденсационный котлоагрегат такой, который отвечает насущным потребностям собственника дома по объемам выработки тепловой энергии, оборудован современной автоматикой для экономной и безопасной эксплуатации и имеет доступную цену.

Важно отметить, что понятием «низкой цены», конденсационные котлоагрегаты не обладают, они изначально имеют высокую стоимость из-за применения высокопрочных материалов

BAXI LUNA Platinum+ 1.32

Это газовый конденсационный напольный котел от итальянского известного изготовителя. Котлоагрегат одноконтурный, рассчитанный исключительно для отопления.

Преимущества модификации:

1. Сверхвысокий КПД – 105,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность – 35 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 3.49 м3/час.
5. Универсальность по топливу, работает с любыми видами газа — магистральный/сжиженный.
6. Полнофункциональная защита.
7. Предварительная очистка конденсата.
8. Предварительная очистка питательной вода — встроенный фильтр.
9. Цена: 83420 руб.

Недостатки напольного конденсационного котла Baxi:

• работает только с низкотемпературными теплоносителями в системе «теплый пол»;
• высокая стоимость;
• реализуется только под заказ, длительный период доставки.

Buderus Logamax plus GB062-24 KD

Также конденсационный котел немецкой компании. Модель с теплопроизводительностью 24 кВт предназначенная для отопления жилых домов.

Преимущества модификации конденсационных котлов Buderus:

1. Сверхвысокий КПД – 103,0 %.
2. Площадь нагрева до 250 м2.
3. Теплопроизводительность – 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Высокий уровень автоматизации и контроля работоспособности узлов установки.
7. Цена: 63700 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Bosch Condens 2500W WBC 24-1

Турецкий двухконтурный газовый котел с мощностью по отоплению – 24 кВт.

Преимущества модификации:

1. Сверхвысокий КПД – 110,0 %.
2. Площадь нагрева до 192 м2.
3. Теплопроизводительность по отоплению – 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материалы, долговечность работы котла.
6. Высокий уровень автоматизации и контроля теплотехнических процессов.
7. Расширительный бак – 6л.
8. Цена: 89670 руб.

https://youtube.com/watch?v=OYsIfWcbE7Y

Недостатки конденсационного котла Bosch:

• недоступность для работы на сжиженном газе;
• высокая стоимость котла и ремонтных работ.

Vaillant ecoTEC plus VU INT IV 246/5-5

Немецкий бренд Vaillant – лидер в производстве бытовых отопительных котлоагрегатов, выпускает одноконтурную конденсационную модель ecoTEC plus VU INT IV 246/5-5 со стальным теплообменным аппаратом. Котел, рассчитан для нагрева жилых и общественных помещений до 200 кв.м.

Преимущества котла Vaillant:

1. Сверхвысокий КПД – 108,0 %.
2. Площадь нагрева до 200 м2.
3. Теплопроизводительность по отоплению – 20 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 2.6 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля работоспособности узлов установк
8. Расширительный бак – 10 л.
9. Цена: 62270 руб.

Недостатки котлоагрегата -высокая стоимость котла и ремонтных работ.

Viessmann Vitodens 100-W B1HC043

Еще один немецкий одноконтурный конденсационный котлоагрегат. Мощная модель — развивает до 35 кВт и способна обогревать 350 кв.м.

Котел Viessmann Vitodens. Источник фото: ferencziepuletgepeszet.hu

Преимущества котла Viessmann:

1. Сверхвысокий КПД – 108,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность по отоплению – 35 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.46 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля процессов горения.
8. Цена: 105806 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Устройство обычного и конденсационного газовых котлов

Обычные газовые котлы, в свою очередь, подразделяются на котлы с атмосферной горелкой (или с открытой камерой сгорания) и котлы с вентиляционной горелкой (с закрытой камерой сгорания).

Наиболее простое устройство имеют газовые котлы с атмосферной горелкой. Центральным элементом такого котла служит газовая горелка. Она разогревает теплообменник, по которому протекает вода (или теплоноситель), подающаяся в систему отопления, за счет сжигания газа. Продукты сгорания отводятся через дымоход благодаря естественной тяге, возникающей из-за разницы температур отводящихся продуктов сгорания и наружной температуры воздуха. Из помещения в котел постоянно происходит приток воздуха, необходимого для сжигания газа. Приток воздуха тоже происходит естественным путем. Отвод продуктов горения обеспечивается за счет стационарных дымоходов.

Андрей Милицын, Директор департамента продаж «Вайлант Груп Рус»

«Хочется отметить развитие конденсационной техники, динамика развития этого направления очень неплоха. Газовый котел Vaillant неизменно пользуется спросом у потребителей. Именно конденсационные котлы мы рассматриваем как ключевое направление для нашей компании, на нем фокусируем свои усилия

Иначе дело обстоит для котлов, оборудованных вентиляционной горелкой. В таких котлах забор воздуха производится с помощью вентилятора, который нагнетает в топку необходимый для сжигания воздух. А отвод газов производится с помощью коаксиальных дымоходов. Последние отличаются от стационарных тем, что труба для отвода газов проложена в центре трубы, подводящей воздух в топку (эта конструкция еще называется «труба в трубе»).

Сегодня на рынке представлены в различных модификациях настенные газовые котлы и напольные газовые котлы. Как уже следует из названия, настенные газовые котлы устанавливаются в навесном варианте, что экономит место, а напольные газовые котлы – на горизонтальной поверхности. Потребителю нужно знать, что настенные газовые котлы, в среднем, имеют меньшую мощность, чем напольные.

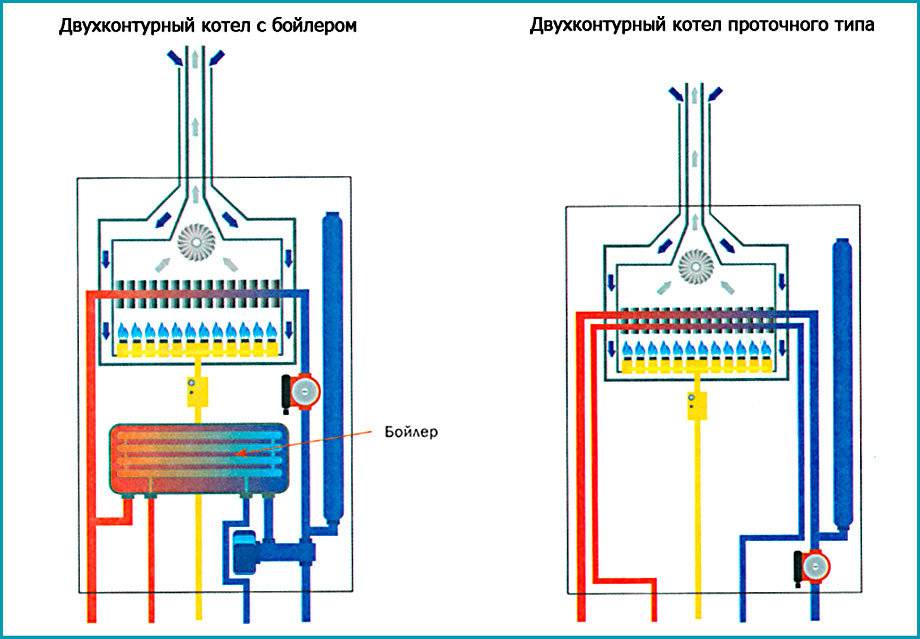

Помимо этого различают одноконтурные газовые котлы и двухконтурные газовые котлы. Двухконтурные газовые котлы, в отличие от одноконтурных, позволяют не только обеспечить отопление дома, но и снабдить его горячей водой из крана. Разумеется, более выгодно применять газовый котел и для отопления, и для производства горячей воды, потэтому двухконтурные газовые котлы более популярны. Пока речь шла о конвекционных газовых котлах.

Устройство обычного и конденсационного газовых котлов

В случае с конденсационными газовыми котлами производители тоже предлагают, как настенные, так и напольные модели. Причем, в последнее время неофициальное лидерство захватил конденсационный настенный котел. Это связано с возможностью каскадной установки газовых конденсационных настенных котлов.

Конденсационный газовый котел имеет более сложное устройство, чем традиционный. Во-первых, продукты сгорания в таком котле имеют значительно более низкую температуру, чем в обычном, поэтому без вентилятора и коаксиального дымохода в этом случае не обойтись. Во-вторых, в котле конденсационного типа установлено два теплообменника – первичный и вторичный. Именно вторичный теплообменник позволяет в буквальном смысле «забрать» тепло, выделяемое в процессе конденсации водяного пара, и передать его теплоносителю, т.е. утилизировать. Напомним, что водяной пар является одним из продуктов сгорания, т.е. образуется при горении газа. В-третьих, в конденсационном котле следует предусмотреть устройство для сбора и отвода конденсата.

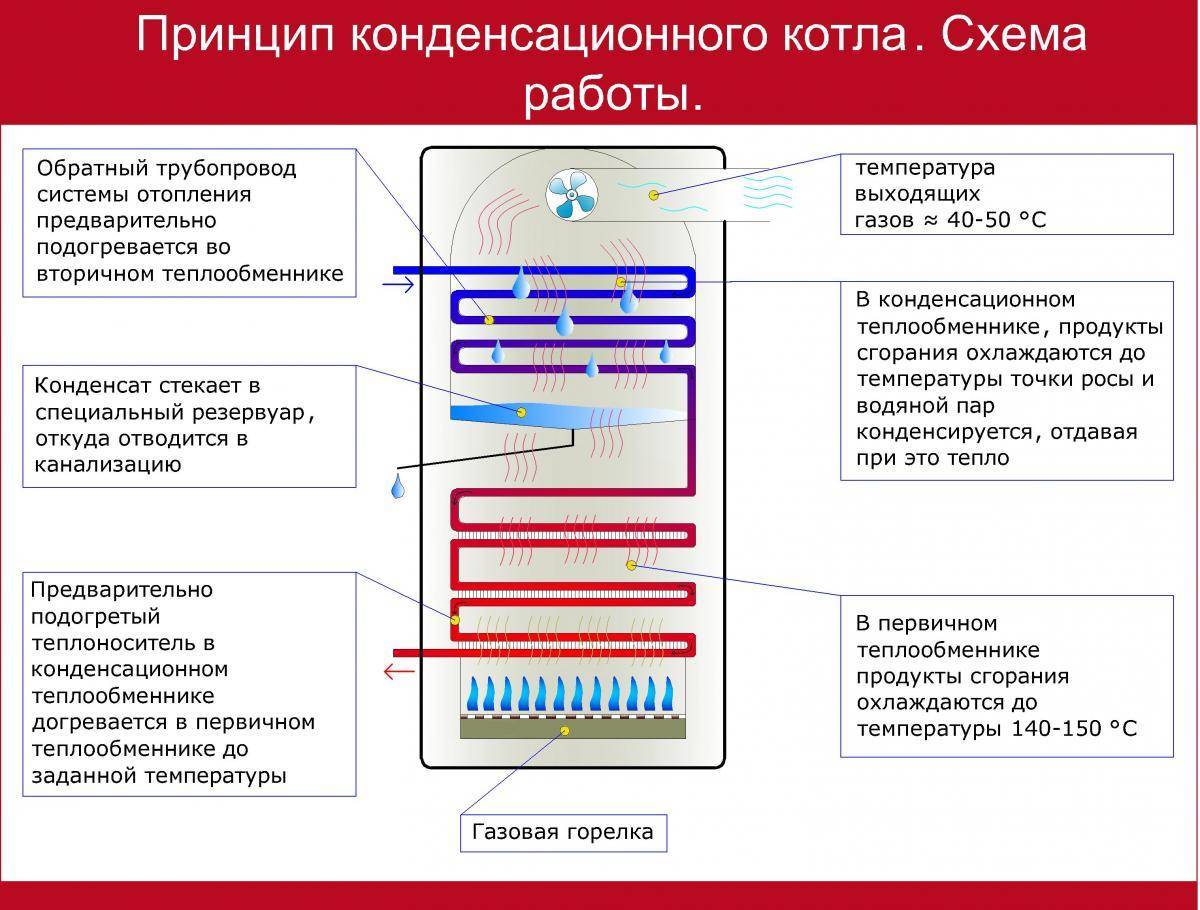

Принцип работы

В первую очередь нас будет интересовать принцип работы этого вида котлов. Чтобы показать, чем он отличается от обычных агрегатов, надо разобраться с особенностями функционирования последних.

Что в них происходит?

• Газ в качестве топлива через горелку подается в камеру сгорания, где и сжигается. При этом выделенная тепловая энергия нагревает металлический теплообменник, в котором движется теплоноситель.
• Отдавая часть тепловой энергии, топочные газы проходят в дымоход и выводятся через него на улицу.

Казалось бы, что может быть проще. Но тут есть один очень важный нюанс. Для того чтобы тяга в дымоходе была соответствующей, и в нем не образовывался и не скапливался конденсат, необходимо, чтобы температура топочных газов с 200С падала до 140С. То есть должна происходить интенсивная отдача тепловой энергии теплообменнику. Но учитывайте тот факт, что температура отводящих газов не должна быть ниже данного уровня.

По сути, температура 140С — это достаточно серьезный потенциал, который попросту улетучивается в атмосферу. Заключенная в отводящих газах тепловая энергия не расходуется по прямому назначению. Тем более что внутри топочных газов всегда присутствуют влажные пары воздуха, которые также обладают определенным температурным потенциалом. Вот почему были изобретены конденсационные котлы, в которых все эти нюансы были собраны и использованы.

Внутри газового конденсационного котла собирается влага, которая при конденсации отдает часть энергии, используемой для нагрева дополнительного теплообменника.

Как работает этот тип котла и как возможно достичь стандартизованного КПД до 109%?

Традиционные (обычные) отопительные котлы заменяются конденсационными. Основным достоинством старых устройств была более низкая цена. Однако более высокая цена конденсационных котлов компенсируется другим преимуществом – их высоким КПД.

Если сравнивать эксплуатационные расходы, покупка и монтаж конденсационного газового котла окупается через 4-5 лет эксплуатации.

В эпоху борьбы со смогом следует максимально эффективно использовать обычные источники энергии. Например, в Великобритании котлы без конденсации больше не разрешены к продаже, а в Польше они могут быть установлены только при определенных условиях.

Какие плюсы вы получите, заменив традиционный котел конденсационным?



1. 1. Экономия – главное преимущество конденсационных котлов – за счет извлечения большего количества энергии из газа требуется меньше топлива. Подсчитано, что за счет работы конденсационного котла расходуется на 30% меньше газа, чем в старых приборах. Не только поэтому замена котла на устройство нового поколения – выгодное вложение. Регуляторы температуры для управления работой системы отопления, с помощью которых можно настроить котел, позволяют очень точно настроить устройство под нужды домашнего хозяйства. Благодаря такой оптимизации монтажа котельных установок вы можете оплачивать меньшие счета.

2.  2. Еще один плюс – конденсационные котлы более долговечны, чем старые  устройства.

3. 3. Более экологичное отопление – хотя для работы котла необходим газ, то есть обычный источник энергии, он используется более эффективно, чем в традиционных котлах. Важным среди преимуществ является принцип работы конденсационного котла также отличается меньшими выбросами CO₂.

4. 4. Безопасность и удобство использования – закрытая камера сгорания забирает воздух, необходимый для потребления газа, извне по отдельной трубе, а не из помещения, в котором находится котел. Именно поэтому пространство не остывает. Такое решение предотвращает попадание выхлопных газов в помещение, делая монтаж системы отопления с конденсационным котлом полностью безопасным для здоровья домочадцев.

5. 5. Кроме того, конденсационные котлы сочетаются с регуляторами, тепловыми насосами и солнечными коллекторами.

6. 6. Простая сборка и возможность компоновки также важный плюс конденсационных котлов – монтаж и подключение котла не требует устройства дымохода – дым можно отводить с помощью более простого и гораздо более дешевого в установке горизонтального отвода газов. Конденсат сбрасывается прямо в канализацию. Конденсационный котел не обязательно устанавливать в отдельной котельной – это тихий прибор, который не охлаждает помещение, в котором он установлен. Вам нужен только доступ к водопроводу и канализации в частном доме.

Более того, мы можем выбирать из различных типов устройств – подвесных или напольных – благодаря которым легче организовать пространство, в котором будет установлен котел.

Замена старого котла на конденсационный котел не сложна. Специалист оперативно произведет возможные мелкие изменения конструкции и монтаж системы отопления. Также оценит его техническое состояние, чтобы все было готово к предстоящему отопительному сезону.

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ по выбору котла+375 29 601-41-44 СМОТРИТЕ ФОТО ВЫПОЛНЕННЫХ ПРОЕКТОВ

Поскольку установка конденсационного котла – это инвестиция на многие годы, стоит довериться профессионалам, которые подберут продукт, подходящий для нужд пользователя.

ДРУГИЕ ПОЛЕЗНЫЕ СТАТЬИ                                        ВЕРНУТЬСЯ В БЛОГ

Ошибки при монтаже котла

Когда мы устанавливали конденсационный котёл у меня дома, то допустили несколько ошибок. Первая ошибка, это отсутствие разрыва струи на отводе конденсата. Её я сделал осознанно. Но так как это у меня дома, то я закрыл на это глаза.

Когда я делаю отопление и получаю за это деньги, то делаю всё правильно. Чтоб не было конфликтов и претензий. У себя дома мы поставили конденсационный котёл 2 января. Магазины были закрыты, поэтому шланг от котла я временно воткнул в канализационную трубу.

Шланг от конденсационного котла воткнул в канализационную трубу

Но нет ничего более постоянного, чем сделанное временно. Вот и у меня так шланг торчит второй год.

Разрыв струи нужен для того, чтобы при забивании канализации дерьмо не пошло в котёл. Прецеденты были. Заказчик жалуется, что котёл не работает, монтажник его вскрывает, а он фекалиями забит. Такое может случиться, если канализация забилась и нет разрыва струи.

Сифон с разрывом струи. Не забывайте делать гидрозатвор. Или ставьте клапан с сухим затвором, чтобы запах не шел из канализации

Вторую ошибку я допустил с дымоходом. Для обычных котлов уклон дымохода должен быть на улицу, для конденсационных наоборот. Мы сняли обычный котел и повесили конденсационный. О неправильном уклоне дымохода я знал и планировал позже исправить. Если интересно к чему это привело, то прочтите .

Нормы размещения конденсационных котлов

Конденсационные котлы для отопления и горячего водоснабжения дома, устанавливаются в строгом соответствии с действующими СНиП и санитарными нормами. Отдельно оговариваются требования, предъявляемые к помещению, используемому под нужды котельной и системе дымоотведения.

Рекомендации направлены на обеспечение безопасности и сведению к минимуму вероятности возникновения аварийных ситуаций. Нормы оговариваются в СП 60.13330 (СНиП 41-01-2003) , СП 62.13330 (СНиП 42-01-2002) .

Каким должно быть помещение под котел

Конденсационный котел, во время работы не сжигает воздух из помещения, поэтому, требования, указанные в СНиП, гораздо ниже, чем для атмосферного оборудования. Обязательные нормы для установки:

• Площадь помещения не менее 8 м². Места должно быть достаточно, чтобы обеспечить возможность подключения бойлера и беспрепятственного доступа ко всем важным узлам для обслуживания.
• Котлы с закрытой камерой сгорания, можно закрывать декоративными перегородками, встраивать в мебель.
• Обязательно оснащение системой водоподготовки и фильтрации.
• Допускается подключение в любом нежилом помещении, отделенном от коридора или жилых комнат, дверным проемом.
• Стены и пол, облицовываются негорючими отделочными материалами. Высота потолков, не менее 2,2 м. Навесной котел располагают в пределах 0,8 -1,6 м от уровня пола.

Устройство отвода дымовых газов

В котлах закрытого типа, используется принудительный отвод продуктов сгорания и забор воздуха. Циркуляция воздушных масс, осуществляется посредством коаксиальных дымоходов, представляющих собой конструкцию типа «труба в трубе».

Современное котельное оборудование, снабжено независимыми выходами дымоудаления. Отвод продуктов сгорания, осуществляется в обычный дымоход, а забор воздуха, выполняется через небольшое отверстие в стене.

Принцип работы газового котла конденсационного типа с коаксиальным дымоходом, заключается в следующем:

• Внутри корпуса котла, расположены две турбины. Первая, нагнетает воздух на горелку и соединяется с наружной трубой, вторая, отводит продукты сгорания и подключена к внутренней полости коаксиального дымохода.
• Забор воздуха происходит принудительно, через верхнюю полость трубы. Отвод продуктов сгорания, через сердцевину дымохода.

Дымоходы для котлов конденсационного типа, выполняют в нескольких вариантах. Так как температура отходящих газов не превышает 110°С, можно поставить пластиковую трубу, отличающуюся простотой монтажа и дешевизной, либо, выбрать вариант из нержавеющей стали. При обустройстве общего вертикального дымохода, как правило, выбирают утепленную сэндвич-трубу.

Плюсы и минусы конденсационных котлов

Перед тем как окончательно решиться на приобретение, необходимо тщательно проанализировать все плюсы и минусы конденсационных газовых котлов. Преимущества и недостатки становятся очевидными, если учесть теплотехнические характеристики, реальный опыт эксплуатации и другие аспекты.

На некоторые нюансы обращают внимание отзывы тех, кто уже какое-то время пользуется конденсационным отопительным оборудованием. Что показывает практика?

Преимущества конденсационного оборудования

Выгода от установки конденсационного газового котла, очевидна. Экономия, по сравнению с атмосферным котельным оборудованием, составляет порядка 30-45%. В режиме конденсатообразования, КПД конденсационных котлов достигает 108-109%. Если учесть, постоянное повышение расценок на «голубое топливо», с каждым годом, установка становится экономически целесообразнее.

Дополнительные преимущества установки конденсационного котельного оборудования:

• Возможность отопления теплых полов – конденсационное оборудование разрабатывалось с учетом подключения к низкотемпературным системам обогрева (теплым полам). Но, при необходимости, допускается монтаж комбинированной системы отопления (одновременно подключаются радиаторы и теплые полы).
• Экономичность – модуляционная горелка, высокий КПД и погодозависимая автоматика, существенно снизили расход топлива, что особенно заметно, если планируется сделать отопление на сжиженном газе. При установке газгольдера или газобаллонного узла, оптимальным выбором остается подключение конденсационного агрегата.
• Срок службы конденсационных котлов – минимальный период эксплуатации 12-15 лет. За это время, котел полностью окупается и со временем начинает приносить стабильный доход, в виде сокращения расходов на обогрев жилых помещений.

Цены: итоговая таблица

Сравнение характеристик и цен популярных моделей конденсационных газовых котлов:

Наименование модели котла	КПД, % Hi (Hs)	Мощность, кВт	ГВС, л/мин.	Расход, м3/ч (кг/ч)	Цена*, руб.
BAXI Duo-TEC Compact 1.24	105,7 (95,6)	24,0	——	2,61(1,92)	59 500
Protherm Рысь (Condence) 18/25 MKV	104,0 (93,2)	18,1	12,1	2,71 (1,98)	71 500
Viessmann Vitodens 100-W B1HC042	108,7 (97,4)	26,0	——	2,57 (1,86)	114 000
Vailliant ecoTEC VUW INT IV 236/5-3H	109,1 (98,8)	23,0	11,0	2,54(1,80)	110 000
De Dietrich NANEO PMC-M 24	109,0 (97,6)	24,8	——	2,54(1,96)	76 500

* заказав монтаж у компании-поставщика можно сэкономить 6–10 тыс. рублей.
