Советы профессионалов: как подключить для освещения датчик движения
Смонтировать и настроить изделие можно самостоятельно. При покупке необходимо проверить наличие инструктивного материала и руководствоваться его советами.
Схема настройки
Рекомендации: как установить для включения света датчик движения
Важно знать, что чувствительный прибор «не любит», когда его часто перемещают, поэтому нужно тщательно продумать его расположение.

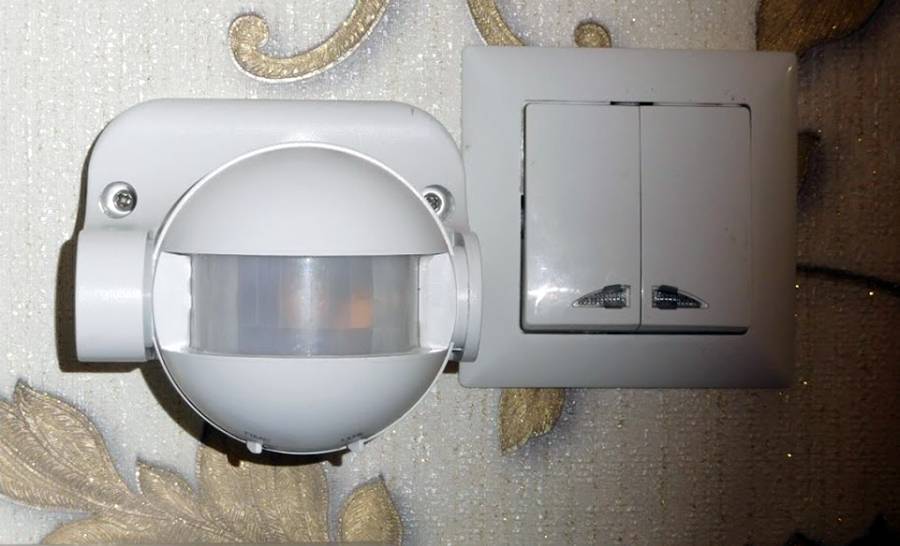

В комнате параллельно с сенсором нужно установить и обычный выключатель, чтобы при необходимости можно было отключить освещение вручную.
В целях предотвращения случайного повреждения прибора, его можно утопить в стене, вырезав в гипсокартоне соответствующее отверстие.
Самый незаметный и эффективный датчик – потолочный. Он обладает универсальным диапазоном и почти не заметен
Важно проследить, чтобы на прибор слежения не попадали солнечные блики, они нарушат работу сенсора
Настройка и регулировка
Чтобы проверить, правильно ли произведено подключение, понадобится временная схема. Если устройство не срабатывает, то в процессе были допущены какие-то ошибки.
Более сложное оборудование проверяется по следующей схеме:
- вначале собирается временная схема подключения;
- затем необходимо вывести регулятор на максимальный показатель мощности;
- настроить таймер на несколько секунд.
После того как прибор установлен, переходят к его регулировке. Что касается таймера срабатывания, то можно выставить любое удобное время, от нескольких секунд до получаса. А вот отрегулировать чувствительность достаточно сложно. Если в доме имеются домашние питомцы, необходимо исключить срабатывание на их появление, иначе свет будет включаться постоянно.
Установка домашних сенсорных датчиков помогает экономить на освещение. Приборы автоматически обеспечивают свет при входе в комнату и также отключают его при выходе.
Тип питания
Датчик света питается из определенного источника, который не всегда можно реализовать в заданных параметрах. Существуют следующие разновидности:
- Приборы, которые питаются от сети (называются проводными) – не менее 220 В.
- Беспроводные устройства, полностью зависящие от мощного съемного аккумулятора или вставляемых батареек.
- Проводные источники больше распространены, они удобны и не нуждаются в смене батареек в самый неподходящий момент. Те что не требуют питания от сети тоже встречаются, но их используют не так часто. Их польза состоит в рациональном взаимодействии с низковольтными источниками.
Подключение двухпроводного датчика движения
Обычно такие приборы устанавливают на место включателя, для чего требуется стандартный подрозетник. При этом сам датчик врезается в фазный провод, который постоянно находится под напряжением. Точь-в-точь, как выключатель. То есть прибор, отслеживающий движение, будет находиться между лампочкой и автоматом на 220 вольт.
Сразу оговоримся, что устанавливать такую схему надо отдельно от общей осветительной сети. Вот почему в комплектацию прибора надо добавить распредкоробку и автомат. Последний устанавливается в распределительном щите. От него же в сторону места установки датчика проводится электрический контур из трёхжильного кабеля сечением 3х1,5 мм. А вот до места монтажа датчика надо протянуть двухжильный кабель 2х1,5 мм.
Высота монтажа датчика – 1,2-2 м Источник stroy-podskazka.ru
Сам прибор нужно установить на стену на высоте 1,2-2,0 м
Обратите внимание на тот факт, что этот вариант отличается от тех, которые устанавливаются при входе в подъезд или проходных коридорах. Последние подвешиваются по самый потолок. И подключаются они по-другому
И ещё один момент – место монтажа должно располагаться так, чтобы открывающиеся двери не смогли закрыть обзор
И подключаются они по-другому. И ещё один момент – место монтажа должно располагаться так, чтобы открывающиеся двери не смогли закрыть обзор
Это важно. Производители также не рекомендуют проводить монтаж над радиаторами отопления или другими нагревательными элементами. Итак, в распредкоробку должны войти сразу три кабеля:
Итак, в распредкоробку должны войти сразу три кабеля:
- от автомата;
- от светильника;
- от датчика.
На светильник выводится трёхфазный кабель.
Теперь само подключение датчика движения, а точнее его схема. В первую очередь соединяются между собой нулевые жилы от автомата и светильника. Далее заземляющий контур этих же элементов, если таковой присутствует. Теперь силовые жилы:
- автомат-датчик;
- датчик-светильник.
Схема подключения двухпроводного датчика движения Источник dompokrov.ru Следующий этап – подключение датчика движения для освещения. Здесь проще простого, главное – внимательность. Ту жилу, которая соединяется с лампочкой, надо подключить к клемме, где лампочка и нарисована. На некоторых приборов стоит знак «нагрузки». Другую к клемме, обозначенной буквой «L». После чего подключённое изделие надо установить в подрозетник и закрыть декоративной планкой.
Остаётся только провести настройку датчика движения. Что для этого надо сделать. На лицевой панели есть три или четыре флажка:
- Первый из них надо установить в режим автоматики, то есть с указателем на букву «А».
- Второй флажок настраивает чувствительность на движение. К примеру, чтобы свет не включался в дневное время суток.
- Третий флажок задаёт время отключения. То есть, когда движение прекращается, светильник должен отключиться, к примеру, через 30 секунд.
В принципе, это все, что связано с подключением и настройкой. Каковы преимущества двухпроводного датчика движения:
- простота монтажа и настройки;
- есть возможность включать свет вручную;
- высокая универсальность изделия.
Что касается недостатков, то он единственный. Двухпроводные модели плохо работают со светодиодами и энергосберегающими лампочками. Они иногда очень сильно мерцают.
Правила настройки датчика движения Источник pp.userapi.com
Регулировка (настройка) датчика движения
Когда процесс монтажа будет завершен, наступает последний этап – регулировка нужных параметров. Настраивать датчики движения обязательно сразу после установки. Для этого существуют специальные регуляторы, которые поворачиваются при выборе необходимого режима.
Угол наклона
Информация актуальна для датчиков прикрепляемых к стенам. Чем лучше угол наклона, тем больше шире обзор датчика. Все устройства закрепляются на кронштейны, с помощью них можно изменить угол наклона датчика.
Здесь все выполняется индивидуально в зависимости от высоты, повешенного прибора. Стандартная рекомендованная высота составляет около 2,5 метров. При таких параметрах даже самые узконаправленные модели получают самый лучший угол обзора.
Чувствительность
Этот параметр обычно подписывают тремя буквами SEN. Выбирается лучшая чувствительность от минимальной до максимума. Настройка требует времени, ведь именно от нее зависит считывание датчиком мелких объектов. Обычно вначале настраивается более низкая или вовсе минимальная чувствительность, а после нескольких часов наблюдения она корректируется до нужного параметра.
Время задержки
Время задержки зависит от производителя – некоторые предусматривают до 15 минут. Это значение можно найти благодаря небольшому регулирующему колесу и подписи указывающей на время (обычно это английское «time»). Прочитать о данной функции и ее максимальных и минимальных значениях можно в инструкции. Чтобы проверить правильно выставление время, можно засечь его самостоятельно, а затем подкорректировать.
Уровень освещенности
Зависит от фотореле, поэтому присутствует не во всех датчиках движения. Стандартно подписывается как LUX и имеет минимальные и максимальные значения. Вначале выставляется самое большое из возможных значений. В нужное время, регулятор потихоньку передвигается к минимальному значению пока свет не загорится.
Основные технические характеристики
При выборе прибора, кроме типа датчика, имеют значение технические характеристики устройства.
Угол обзора
При выборе места установки важно учесть угол обзора. Потолочные датчики имеют угол обзора до 360 градусов
При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик)
Потолочные датчики имеют угол обзора до 360 градусов. При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик).
Угол обзора настенного датчика составляет 180 градусов. Такие устройства контролируют территорию перед входом.
Дальность действия
Не меньшее значение имеет расстояние контроля. Попытка увеличить его, повесив устройство выше, чем предусмотрено производителем, приведет к появлению слепых зон. Радиус зоны контроля составляет от 6 до 50 метров. Поэтому для включения уличного освещения дальность датчика должна соответствовать размерам территории.
Мощность подключаемых светильников
Мощность нагрузки, которую можно подключать к устройству, также имеет большое значение. Она определяется по мощности ламп или светильников, которые к нему подключаются. Кроме того, необходимо предусмотреть 20% запас мощности.
Если мощность устройства недостаточна, то светильники можно включить через реле или пускатель.
Дополнительные функции
В некоторых ситуациях только фиксации движения в зоне контроля недостаточно. В этих случаях необходимо приобрести устройство с дополнительными возможностями:
- Датчик освещенности. При использовании прибора для автоматического включения светильников он должен работать только в темное время суток. Для этого необходим датчик освещения, иначе лампы будут гореть в светлое время суток. Он может быть встроенным или подключаться дополнительно.
- Защита от животных. При высокой чувствительности будут ложные срабатывания при перемещении собак или кошек. Для того чтобы предотвратить возникновение этой проблемы, необходима защита от срабатывания прибора при появлении животного весом до 25 кг. Для этого регулируется чувствительность прибора. Но от ложных срабатываний на крупных собак, вес которых близок к весу человека, эта опция не спасает.
- Задержка отключения света. При подключении датчика к системе управления освещением, возможна ситуация, при которой человек какое-то время не двигается, например, в туалете или ванной, но находится в помещении или сделал шаг за порог, но не отошел от двери. Если свет в это время будет гаснуть, то это неудобно и неприятно для глаз. Для предотвращения подобной ситуации используется функция задержки времени.
Датчик движения для включения света: схемы установки
Самая простая схема состоит из датчика движения и лампы. Первый должен быть подключен в разрыв фазного провода. Заканчивается на он на лампе, что очень актуально для темных помещений, где постоянно нужно дополнительное освещение.
При этом подключается – фаза, ноль заводятся на вход. Первая с выхода на лампу, а ноль вместе с землей со щитка.

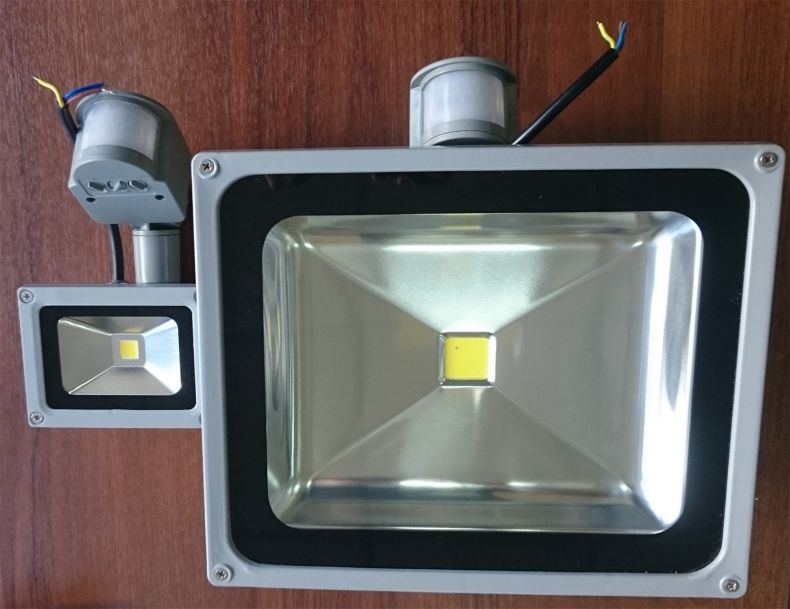

Для уличного освещения в схему необходимо добавить тот самый элемент – фотореле. Его еще можно заменить выключателем. Все эти элементы способны приостановить работу датчика при естественном дневном освещении. При этом фотореле автоматизирует процесс, что очень удобно.
Типовые схемы коммутации
Не вдаваясь в исключения и особенности есть два типа установки датчиков движения. Они крепятся либо близко с световым устройством, а иногда и в самом нём, или же напротив, крепление происходит на относительно значительном расстоянии.
Если же вы выбрали подключение, в котором устройство света находится отдельно от датчика присутствия, то для этого вам понадобится распределительная коробка, в которую от датчика поступает кабель (3-х жильный), две из которых используются для коммутации, а последняя непосредственно для питания системы.
Подключение датчика движения для освещения лёгкая задача и если разобраться, то это не вызовет никаких проблем.

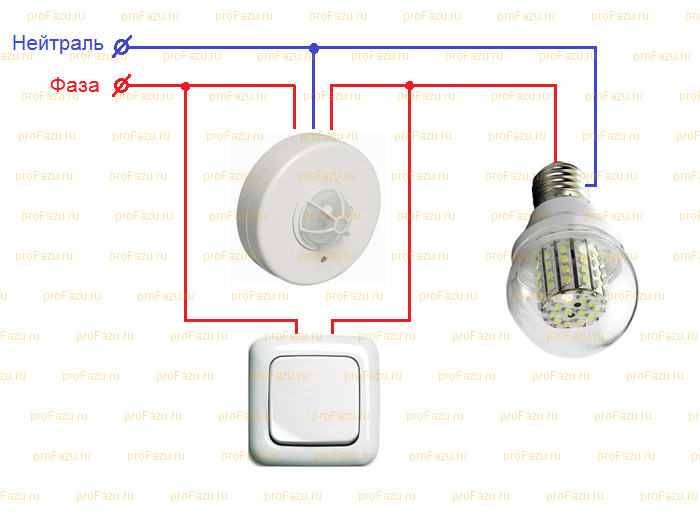

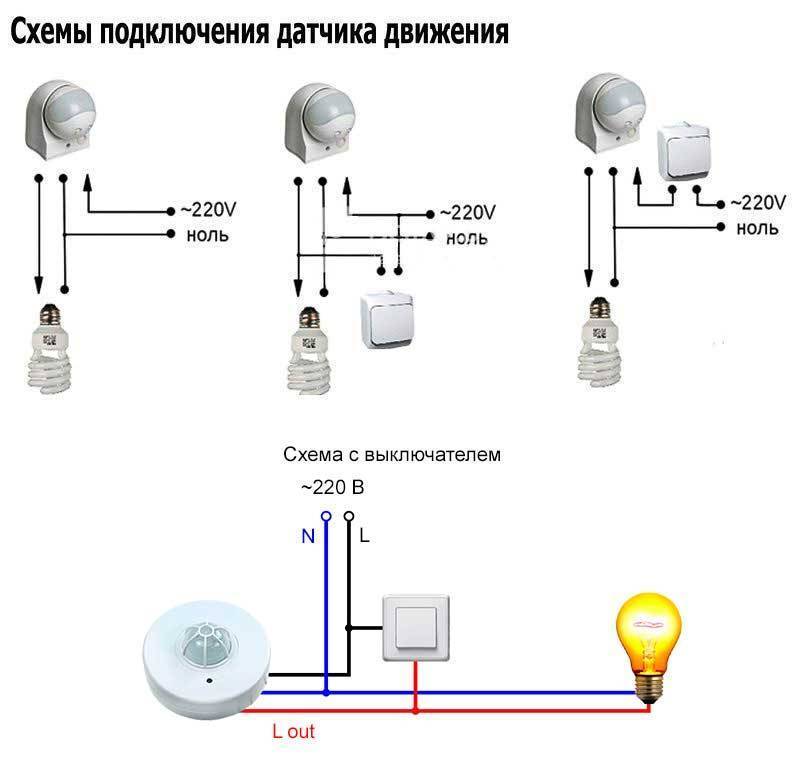

Схема включения датчика движения с выключателем
Как подключить датчик движения для включения света? Необходимо понять, какой у вас тип датчика. Бывают двухпроводные (реже) и трёхпроводные (чаще всего), несмотря на разницу в популярности рассмотрим оба варианта. Сразу отмечаем, что подключение одноклавишной подачи питания выделяется всего двумя контактами, это значит, что 1 фаза с питающего автомата подключается непосредственно к датчику, а другой на одноклавишный выключатель.
Также, схема подключения датчика света всегда одинакова для всех устройств данного типа, но очень важно перечитать инструкцию для личного спокойствия перед монтажом

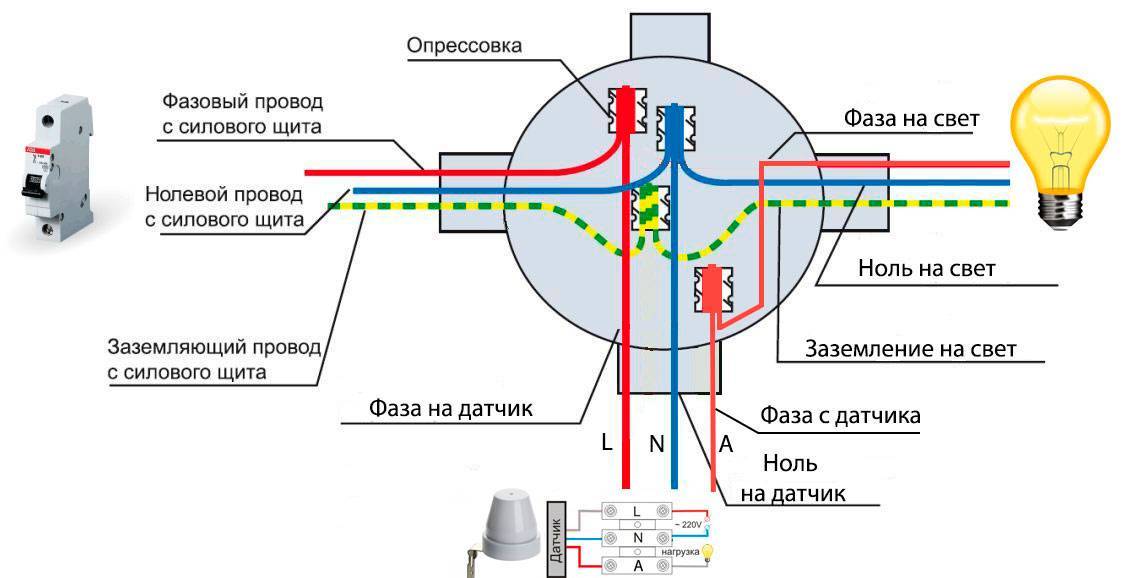

Как подключить датчик света, схема подключения датчика движения к лампочке. Начнём с двухпроводных. Они вставляются в обычные подрозетники, схема подключения состоит из автовыключателя для подачи питания (220В), распределительной коробки, самого датчика и устройства подачи света. Если вы когда-то проводили одноклавишный выключатель света, то подключение не нагрузит вас лишними вопросами и проблемами, тут почти всё тоже самое.
Схема подключения датчика света такова. Проводите питающую фазу к датчику, а через него уже продолжение к светильнику, при этом лучше, чтобы светильник и датчик были на раздельном контуре, нежели на общем освещении. Процесс монтажа довольно-таки прост, заведите трёхжильный кабель от автомата в щитке в распределительную коробку, жилы маркируйте для удобства (земля, ноль, фаза).
Далее ведите двухжильный провод к месту установки датчика. Кабель, идущий на подачу света, также попадает в распределительную коробку. Осталось соединить, сначала ноли, от питания на свет, фазу с автомата соединяете с одной из жил, которая уходит вниз на датчик “L”, вторую жилу пускаете на светильник “L” датчика. Сам же датчик подключается в подрозетник с помощью приходящей фазы с условным обозначением “L”, заводите на необходимую клемму.
Вторая жила вставляется в клемму с знаком нагрузки или знаком света. Для удобства и красоты вся конструкция прячется в подрозетник и надевается пластиковая рамка. Можно настраивать устройство.
Трёхпроводные. Тут уже полностью 220В, с фазой и нолем. Система так же содержит четыре элемента. Можно добавить ещё отдельный выключатель света. В распределительную коробку попадут 3 кабеля: трёхжильный на освещение (если светоподача идёт с металлического корпуса), трёхжильный от автомата (фаза-ноль-земля) и трёхжильный на датчик.
По той же схеме, нули все в одной точке, земля на светоподаче, просто теперь на датчике полностью подключается фаза и ноль. Из трёх клемм две вводные, они для питания 220В, чаще всего подписаны как N (ноль) L (фаза) и выход A.
Если нет желания использовать распаечную коробку, то без вариантов придётся использовать в качестве места соединения проводов сам датчик, соединяя всё на клеммнике. Нулевые жилы скручиваете и втягиваете на клемме N, автоматная фаза питания идёт на клемме L, последнее идёт на светоподачник.

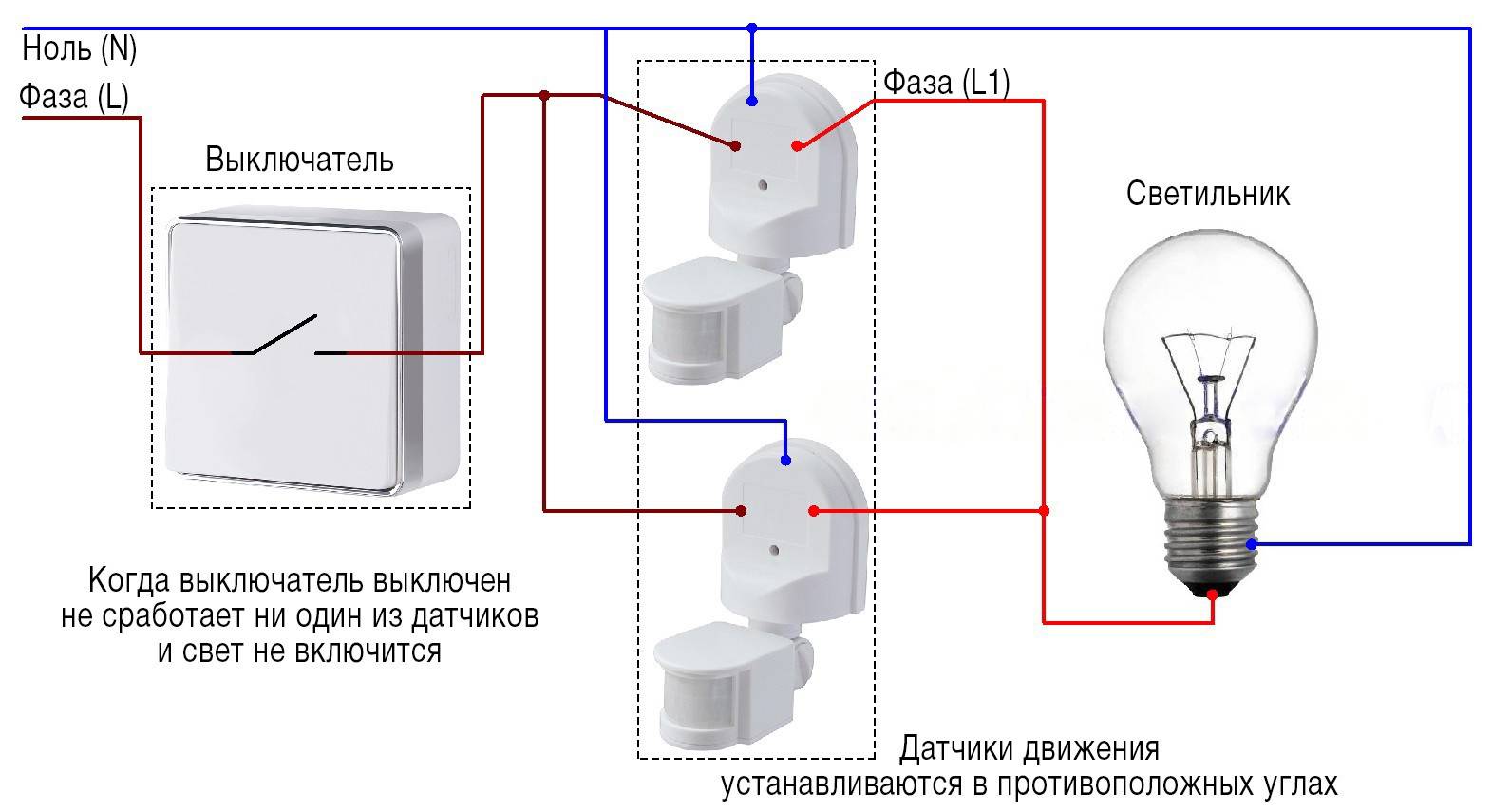

Схема подключения нескольких датчиков
Если у вас длинный коридор, с поворотами и т.д., то лучше всего установить несколько датчиков, которые будут активировать освещение, пока вы находитесь в зоне их видимости, для этого, предпочтительнее выбрать параллельную схему подключения. Количество приборов неограниченно.
Тут всё тоже самое, что и ранее, просто понадобится всё удобно разместить и возвращаться к пункту выше, чтобы понять, как произвести монтаж. Уличные туго работают между собой, но правильная настройка датчика движения, а точнее его сенсора и реакции на свет, может это исправить.

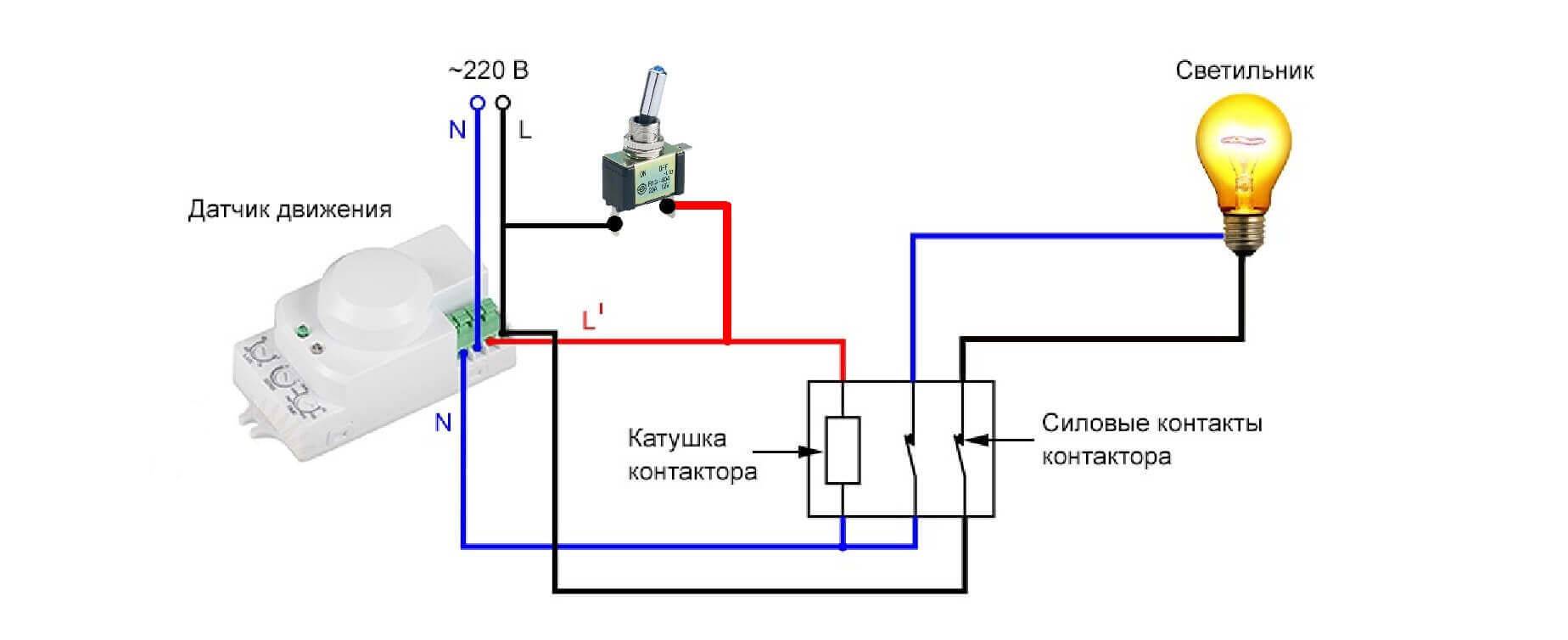

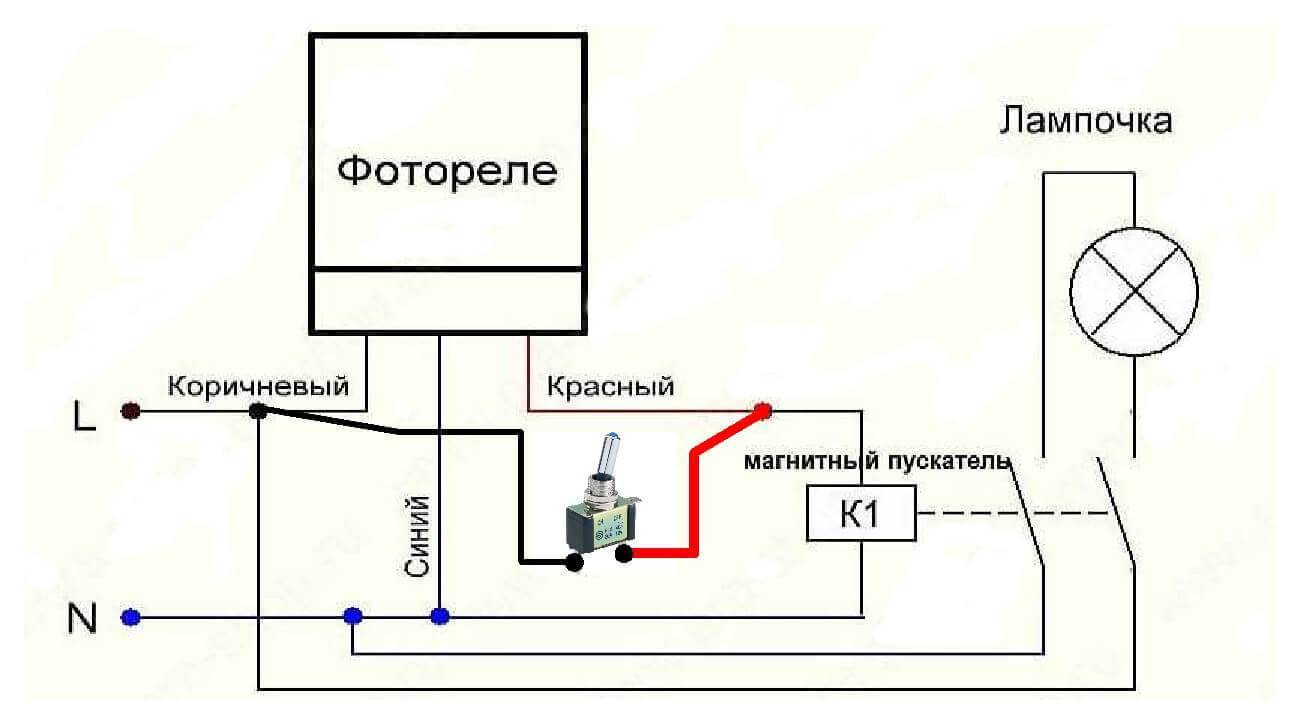

Схема с пускателем или контактором
Для любой мощной нагрузки используется схема с магнитным пускателем. Необходимо это тогда, когда идёт речь об мощных линиях освещения, вентиляторах, открытии двери и т.п.
В данном случае датчик управляет катушкой включения, а фазовый проводник прибора послужит питанием для неё, ноль поступает или напрямую или с самого датчика.
Как уйти от ложных срабатываний
В первую очередь, ложные срабатывания устраняются тщательной регулировкой сенсора движения. Но этого не всегда достаточно. Так, ложные срабатывания инфракрасного датчика могут быть вызваны наличием в поле зрения сенсора нерегулярного источника тепла (дымовая труба, кондиционер) или источника света (фары проезжающих автомобилей). При отстройке чувствительности от мелких объектов угловые размеры светового пятна могут быть достаточными для ложного включения, если животные будут находиться в непосредственной близости от детектора. Поэтому надо устанавливать датчик в таких местах, где появление животных исключено. Также несанкционированные срабатывания могут быть вызваны:
- разрядом элемента питания у беспроводных сенсоров;
- плохими контактами в соединительной линии от детектора до исполнительного модуля;
- неустойчивым контактом микровыключателей, предохраняющих от вскрытия сенсоров злоумышленниками.
Избежать этих ситуаций можно регулярным контролем над состоянием системы и своевременным устранением неисправностей. Но полностью избежать помех вряд ли удастся.
Летающие насекомые как причина ложных сигналов.
Так, невозможно предусмотреть ползание насекомых по поверхности уличного сенсора и другие непредсказуемые ситуации. Но свести ложные включения регулировкой и подбором положения датчика к минимуму вполне реально.
Пример №1: HC-SR501 как самостоятельное устройство.
Необходимые детали:► Датчика движения HC-SR501 x 1 шт.► Модуль реле (1-но канальный) x 1 шт.► Транзистор 2SC1213 x 1 шт.► Лампа на 220V (75W) с патроном x 1 шт.► Источник питания на 5V x 1 шт.► Провод DuPont, 2,54 мм, 20 см, F-M (Female — Male) x 1 шт.
Подключение:
При включение HC-SR501 требуется калибровка, занимает от 30 до 60 секунд, так-же датчик имеет период «перезагрузки» около 6 секунд (после срабатывания), за это время он не реагирует на движения. В этом примере используем HC-SR501 и модуль реле (1-но канальный), а так же NPN транзистор (в примере используется 2SC1213). Питание датчика HC-SR501 осуществляется от 5 В, поскольку, это же питание требуется и реле, а в качестве нагрузки используется лампа на 220В. Так-как выходной сигнал HC-SR501 слабый (на практике хватает только чтобы зажечь светодиод), один из вариантов, можно применить любой биполярный NPN транзистор.
Внимание! Соблюдайте технику безопасность и будьте аккуратно!
Работа этой схемы очень проста, после включения и калибровка, датчик начинает считывать показания. При обнаружении движения, датчик меняет значение на выводе «OUT».
Выбор датчика
Для правильного выбора регистратора для автоматического включения осветительных приборов следует ознакомиться с технологией их действия, а именно:
Область применения. Необходимо предварительно определить место установки устройства (во внутренней или наружной части помещения) ввиду того, что на рынке представлены пыле- и влагозащищенные варианты, а по способу крепления – навесные, встраиваемые и на опорных держателях.
Мощность прибора освещения, к которому будет выполняться подключение. Это обусловлено тем, что регистраторы имеют рабочее напряжение от 200 Вт и свыше. Так, к уличному световому прибору целесообразно установить регистратор с максимальным углом обзора, а в квартире установить более дешевый вариант
Особо следует обратить внимание на мощность при планируемом сочетании устройства с энергосберегающей лампой. Перед приобретением нужно рассчитать общую нагрузку и в случае превышения указанной нагрузки в инструкции, потребуется установка промежуточного реле или распределение нагрузки между устройствами
Угол обзора
В помещениях или с наружной стороны здания (установка выполняется на любой из стен) лучше всего подойдет стандартный датчик, с горизонтальным углом обзора, равный 180 градусов и даже меньше. Можно также установить устройство, имеющее два сенсора, суммарный угол обзора которых будет равен 180 градусам. Для обеспечения максимального угла наблюдения устанавливают прибор с тремя сенсорами, в данном случае угол обзора составляет 360 градусов. Такие устройства монтируют на потолке.
Вид лампы и осветительного прибора. Использование датчиков возможно с любым типом ламп и световых приборов. Рынок предоставляет патроны и выключатели с вмонтированными регистраторами, которые идеально подходят для применения в доме или офисе.
Радиус действия. Данный показатель характеризует максимальное расстояние объекта от устройства, на котором перемещающийся объект может быть обнаружен. Для инфракрасных сенсоров область действия равна 12 метрам.
Двухполюсные или трехполюсные. Первый вид регистратора применяется в сочетании с лампами накаливания. Их подсоединение выполняется последовательно. Последние модели являются более универсальным видом и используются с любым типом ламп.
Как работает инфракрасное устройство?
Инфракрасный прибор контроля движения ещё иначе называют пассивным. Если сравнить грубо, то можно ассоциировать его с термометром. Он срабатывает, когда в зону его действия попадает источник тепла.
Но для работы такого устройства понадобятся ещё дополнительные настройки. Например, вы установили такое инфракрасное устройство, и настроили его на появление взрослого человека. Если в помещение войдёт ребёнок, датчик может не сработать. Температура тела у всех одинаковая, а вот количество тепла, которые изучают взрослый человек и ребёнок, разные. Выставить в этом случае прибор на самый минимум тоже не выход из ситуации, он тогда начнёт реагировать на любую вбегающую в помещение кошку или собаку. В этом и заключается недостаток инфракрасных моделей – им потребуется тщательная ручная настройка. Ещё один минус этого датчика в том, что он ложно срабатывает на приборы обогрева, работающие в помещении.
Но такой датчик обладает и рядом преимуществ:
Подробнее об инфракрасном датчике в этом видео:
Как избежать ложного срабатывания
Во избежание ложного включения освещения в рассмотренных выше схемных решениях следуйте таким советам:
- Не размещайте датчики возле деревьев или устройств нагрева.
- Разрывайте всегда только фазу.
- Следите, чтобы к датчику не проникали лучи света, к примеру, от лампы накаливания.
- Крепите изделие с учетом типа (настенный, потолочный).
- Не монтируйте устройство возле кондиционеров или окна, где имеет место движение воздуха.
- Следите, чтобы стекло инфракрасного изделия было чистым и неповрежденным.
Следование указанным выше советам позволяет быстро и без ошибок подключить устройство для контроля освещения на лестнице, в квартире или на улице.
Технические характеристики
После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.
В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания
Угол обзора
Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.
В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора
Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.
Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.
Дальность действия
Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.
Дальность действия выбирайте с запасом
Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.
Мощность подключаемых светильников
Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.
Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный
Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.
Способ и место установки
Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:
- Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
- на потолке;
на стене.
- Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.
Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.
Дополнительные функции
Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.
- Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.
- Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.
Это все функции, которые могут быть полезны
Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции
