Как выбрать светодиодные лампы на 12 Вольт

Цоколь H11

Vizant M4

Удобна для ближнего и дальнего света.

Ее основные характеристики:

• Цветовая температура – 5000 К;
• Световой поток – 4500 Лм;
• Мощность – 25 Вт.

Vizant M4

Достоинства:

• Качество;
• Высокий срок службы.

Недостатки:

Не выявлены.

Средняя стоимость – 4000 рублей.

KS-Auto

Долговечная и практичная, ударопрочная и устойчивая к работе в любых условиях. При своих показателях светового потока, она потребляет меньше мощности и выделяет меньше тепла, а значит, и фары машины не мутнеют.

Ее характеристики:

• Цветовая температура – 6500 К;
• Световой поток – 4000 Лм;
• Мощность – 25 Вт.

KS-Auto

Достоинства:

Недостатки:

Не выявлены.

Средняя стоимость – 1300 рублей.

Optima LED i-ZOOM

Лампа китайского производства, она подходит для автотехники и всех видов. У нее компактный радиатор, поэтому для установки в фару не потребуется резки задней крышки.

Ее ключевые характеристики таковы:

• Цветовая температура – 5100 К;
• Световой поток – 3000 Лм;
• Мощность – 19 Вт.

Optima LED i-ZOO

Достоинства:

• Идеальная светотеневая граница;
• Сочетание цены и качества.

Недостатки:

Гарантия меньше, чем у других видов ламп.

Средняя стоимость – 2400 рублей.

Разновидности галогенных лампочек

Лампочки с галогенами классифицируют по источникам питания:

• низковольтное исполнение с драйвером на 12 Вольт;
• лампы накаливания 220в.

Классификация ламп представлена на рисунке внизу.

Низковольтные лампочки также могут подключаться к выделенному источнику питания на 220 В, но только при наличии понижающего трансформатора. Данное устройство уменьшает напряжение до допустимого уровня (12 Вольт). Галогенные лампочки этого типа имеют штырьковый цоколь G4, G9, GU10, G12. Также в автопроме применяется цоколь типа H4.

Виды цоколей показаны на следующем рисунке.

Лампочки принято подразделять на несколько типов в зависимости от особенностей их конструктивного исполнения:

• линейные;
• капсульные;
• с отражателем;
• с вынесенной колбой;
• низковольтные;
• галогеновые люстры;
• IRC-галогенные источники света.

Линейные

С этого типа лампочек начиналось производство галогенных источников света. Выпускаются такие лампы и поныне. В конструкции линейных источников света имеется пара штырьковых держателей с обеих сторон вытянутой колбы. В бытовых целях такие устройства применяют редко из-за их высокой мощности (от 1 до 20 кВт).

Капсульные

Такие лампочки характерны своими небольшими габаритами. Капсульные источники света применяют для подсветки интерьеров. Обычно используют цоколи G4 и G9. Что касается G9, то этот цоколь предназначен для сети 220 В. За счет компактности и небольшой мощности капсульные устройства часто устанавливают в светильниках открытого типа.

С отражателем

Галогенные лампочки с отражателями также именуют устройствами с направленным излучением. Подобного эффекта добиваются за счет применения отражателя, который выполняется в одном из двух вариантов — интерференционном или алюминиевом. В случае с отражателем из алюминия тепло отводится вперед, а интерференционное исполнение предполагает отвод тепла назад. Также приборы с отражателем изготавливают с защитной крышки и без таковой. Светильники с отражателем оснащаются разными типами цоколей: для сети 220 В или низковольтные — на 12 Вольт.

С вынесенной колбой

Устройства с внешней колбой часто путают со стандартными лампами накаливания. Они имеют схожую конструкцию, в том числе резьбовой цоколь E14 или E27, такую же стеклянную колбу и тело накала. Но внутри лампочки с вынесенной колбой имеются галогены.

Галогеновые люстры

Источники света этого типа производятся с цоколем E17 или E27. Одна из главных характеристик люстр — малогабаритность лампочек, они практически незаметны. Люстры обычно рассчитаны на работу от сети 220 В, однако встречаются и низковольтные светильники. В последнем случае понадобится подключение через понижающий трансформатор.

Низковольтные

К низковольтным источникам света относятся приборы, работающие от напряжения 6, 12 или 24 Вольт. Наиболее распространенный вариант — лампа на 12 Вольт. Чаще всего низковольтные галогенные лампочки используют в случае установки на легковоспламеняющиеся основания. Применяются для освещения интерьеров (точечная подсветка), небольших фрагментов садовых участков, для освещения экспонатов в музеях и т.д.

Благодаря своей безопасности низковольтные источники света разрешены к использованию в помещениях с повышенным уровнем влажности. Но в этом случае необходимо обеспечить надежную защиту цоколя от попадания на него воды.

IRC-галогенные лампы

Галогенные IRC-лампы имеют специальное покрытие, которое прозрачно для видимого света, но является преградой для инфракрасного излучения. Данное покрытие принимает инфракрасный свет и отражает его обратно — к спирали. Благодаря такой технологии сокращаются тепловые потери и повышается эффективность лампы. По данным ведущего производителя — компании Orasm — технология позволяет уменьшить потребление электричества на 45% в сравнении с другими галогенными лампочками. При этом срок службы устройства увеличивается в 2 раза. IRC-лампа позволяет получить мощный световой поток — 1700 лм, а также светоотдачу 26 лм/Вт, что вдвое выше возможной 35-ваттного люминесцентного источника света.

Где используются?

Источники света разных типов: напряжение 1-36В, цоколь G4, E27, GU10, GU5.3 и пр. могут применяться как дома, так и при обустройстве системы освещения автомобилей, торговых помещений, витрин, офисов. Практически везде вместо галогенных лампочек или аналогов накаливания может быть выполнена замена светодиодными.

Ванная комната, кухня, двор на улице, подвалы, помещения с повышенной влажностью – вот места, в которых низковольтное освещение всегда было предпочтительнее.

Один из популярных точечных осветительных элементов – лампа G4. Ее задействуют при обустройстве системы освещения в подвесных потолках, так как светодиоды греются меньше галогенных аналогов.

Замена ламп в люстре: «галогенки» на диодные источники света

Особенность галогенных лампочек – повышенный нагрев, что часто приводит к неприятным последствиям. По этой причине многие стремятся заменить их более эффективными светодиодными лампами. Например, в люстрах нередко встречается держатель G4. Как правило, для галогенных источников света подводится напряжение 12В.

Поэтому в любом случае нужен понижающий трансформатор, однако, для светодиодных лампочек рекомендуется приобрести подходящие по параметрами блоки питания. Дело в том, что «родные» трансформаторы «галогенок» ориентированы на иные характеристики: более высокую мощность ламп.

Важные особенности: замена предполагает необходимость выбора хотя бы приблизительно сходных по габаритам изделий. Это же касается и блока питания, так как конструкцией люстры предусматривается ограниченное свободное пространство.

Замена источников света Е27 выполняется проще, так как в данном исполнении драйвер встроен в конструкцию лампочки

Также необходимо всегда обращать внимание на параметр входного напряжения: 12 или 36В. Это касается ламп любых видов: Е27, G4 и пр

https://youtube.com/watch?v=jKTsSvxmIgM

Если планируется замена «галогенок» на более безопасные и эффективные диодные аналоги, рекомендуется учесть ряд параметров: цоколь (Е27, G4, G10 и пр.), напряжение, мощность и габариты. Уровень нагрузки лампочек является решающим критерием при выборе подходящего трансформатора. Также следует соотнести размеры блока питания и осветительного прибора, иначе даже при отличных характеристиках установить такой трансформатор будет невозможно.

Достоинства низковольтной системы подсветки

Чтобы понять, эффективно ли будет освещение, рассчитанное на 12 вольт в домашних помещениях (в спальне, гостиной, ванной и т.д.), необходимо разобраться с основными преимуществами такой системы. К достоинствам в данном случае относятся:

сверхнизкое напряжение, которое считается для здоровья и жизни человека условно безопасным. Поэтому в ванной, кухне, спальной, детской и гостиной будет актуальным установка именно такого варианта освещения;

• такое освещение не нуждается в трепетном отношении к себе;
• значительная экономия. Здесь вам удастся сэкономить на потреблении электроэнергии, а также закупке дорогих защитных материалов для проводки проводов (специальный кабель-канал, гофротруба и т.д.);
• практически полное отсутствие риска возникновения пожара или поражения людей электрическим током. Это все возможно благодаря низкому напряжению в сети питания осветительных приборов данного типа подсветки;
• отсутствие необходимости высококвалифицированного обслуживания;
• возможность установки дополнительной защиты ламп от скачков напряжения и перегрузок.

Кроме этого плюсом низковольтного типа освещения служит то, что сегодня очень популярны точечные светильники, которые отлично вписываются в любого рода подвесные потолочные конструкции (из гипсокартона или натяжной пленки).

Точечные светильники на потолке

Все за несколько лет точечные светильники с низковольтными источниками света на 12 вольт стали отличной заменой устаревшего формата подсветки. Так, их достаточное количество на потолке позволит избежать установки громоздких люстр, а также организовать хорошее освещение полок, ниш и даже мебели, что очень актуально для некоторых домашних помещений (ванной, детской, спальни, коридора и т.д.). Сегодня в качестве источника света в любых точечных светильниках часто используют светодиодные и галогеновые лампочки. Кроме низкого потребления электричества, такие лампочки имеют и другие преимущества использования:

• создают качественный световой поток;
• имеют длительный период службы;
• обладают отличными техническими характеристиками.

Виды ламп на 12 В

Лампы накаливания.

Большинство из них выпускается для работы с напряжением 220 В, но некоторые их виды изготавливаются в низковольтном варианте 12 В. К последним относятся источники света местного назначения, декоративные (елочные гирлянды) и транспортные.

Лампа накаливания 12 В местного назначения

Мощности лампы накаливания местного назначения находятся в пределах 15-60 Вт. Причем 12-вольтовыми они изготавливаются для работы в опасных помещениях. Применяются для подсветки рабочих мест, в том числе на станках и другом промышленном оборудовании. Как правило такие источники света снабжаются винтовым цоколем е27 или е14.

Автомобильные лампы накаливания 12 В

Транспортные лампы имеют разнообразные цоколи и отличаются высокой механической, вибрационной стойкостью. Напряжение питания различается на каждом виде транспорта: 12-вольтовые лампы выпускаются в основном для автомобилей. Особые конструктивные решения представлены для лампочек в фарах: в них монтируется две нити накаливания.

Светофорная лампа

Также низковольтные лампы накаливания повышенной механической прочности применяются в железнодорожных светофорах. Их мощность составляет от 15 до 35 Вт. Особый цоколь с фиксатором предотвращает выпадение из патрона.

Коммутаторная лампа

Коммутаторные лампы применяются в качестве сигнальных на телефонных коммутаторах. Они выпускаются разного напряжения, в том числе и 12 В. При производстве к ним предъявляются требования по силе света в направлении оси лампы и температуре нагревания колбы (не должна превышать 120⁰).

Галогенные лампы.

По конструкции мало отличаются от ламп накаливания. Но добавки паров галогенов позволяют дольше работать и ярче светить.

«Галогенки» также выпускаются в низковольтном исполнении 12 В. Их используют для точечной подсветки (в том числе в натяжных потолках), безопасного освещения легковоспламеняющихся и влажных помещений, автомобильного освещения.

Для освещения автомобилей используют разнообразные цоколи группы Н. Для других групп применяют штырьковые цоколи, чтобы избежать подключения в сеть 220 В.

Выделяют две группы низковольтных «галогенок»: капсульные и направленным действием.

Капсульная лампа

Капсульные – компактные, мощностью от 5 до 100 Вт. Используют для декоративной подсветки (5-10 Вт), общего освещения и в автомобилях.

Источник света с отражателем

Если к капсульной лампе добавить отражатель, то получится второй тип «галогенок». Отражатель формирует пучок направленного света. Если отражатель покрыт особым составом, отражающим инфракрасное излучение, то лампа называется IRC-галогенной. IRC – самый энергоэффективный тип. Покрытие отражает инфракрасное излучение обратно на спираль. Это приводит к уменьшению потребления электричества. Лампы с отражателем могут выпускаться с защитным стеклом или без него. Это используется дизайнерами для создания различных декоративных подсветок. Также источники света с отражателем подходят для общего освещения и для автомобилей.

Светодиодные (led) лампы.

Широко выпускаются в низковольтном варианте. Мощность обычно в интервале 0,4-8 Вт. Существуют разнообразные варианты форм.

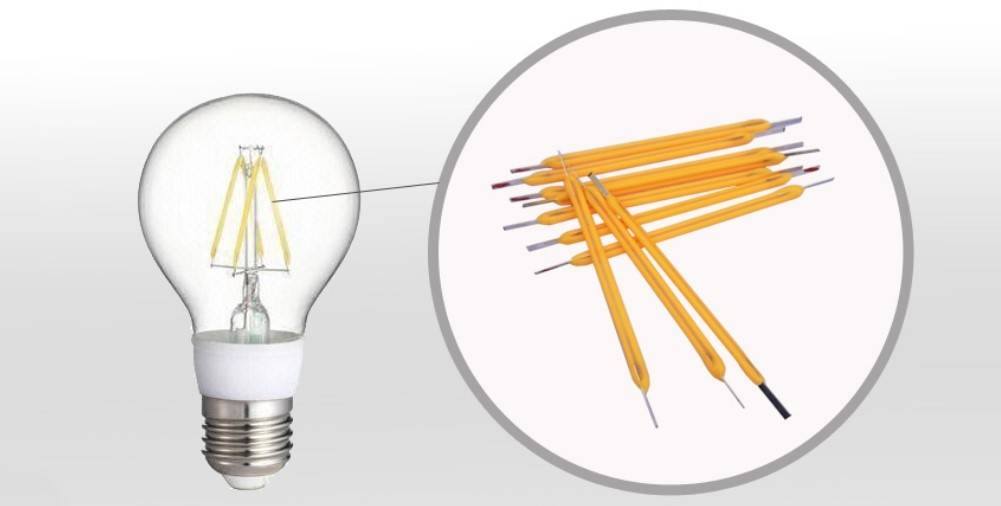

Led открытого типа (без колбы) и с колбой

Плоские лампы

Разные формы колбы: капсула, лепесток, кукуруза, свеча

Выпускаются со всевозможными видами цоколей: для замены ламп накаливания и галогенных.

Некоторые варианты цоколей

Led источники света выпускаются разных цветовых температур: теплых, нейтральных, холодных.

Применяются для подсветок (общей, точечной, декоративной), в автомобилях и т.д.

Расчеты и величины

Расчет схемы начинается с подбора элементной базы. Номинал должен не только соответствовать возможностям проектируемого устройства, но, по возможности, не создавать дополнительных потерь, уменьшающих эффективность системы.

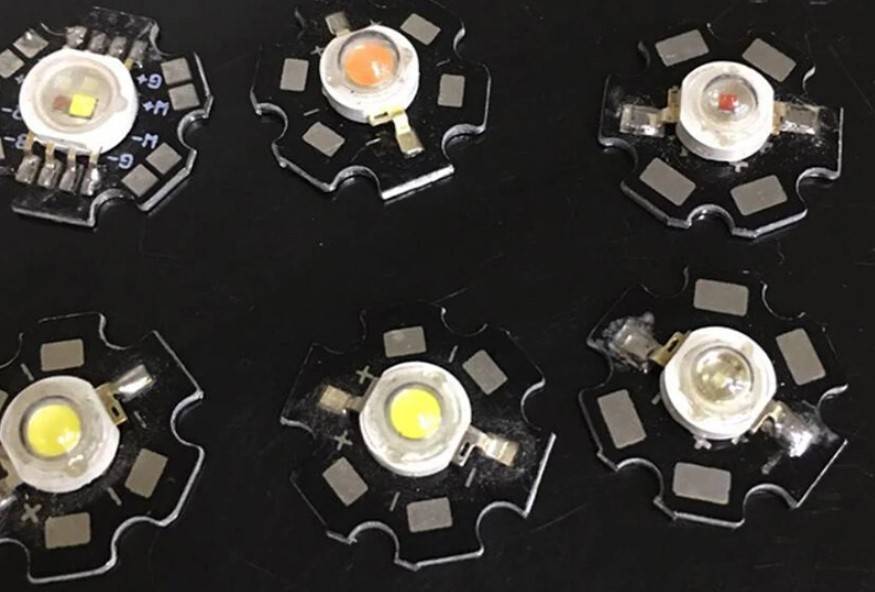

Популярность светодиодов на 1w предельно легко объяснить – они довольно неприхотливы, что практически до бесконечности расширяет область их применения. Казалось бы, увеличение мощности должно сказываться на яркости, но это не совсем так. Установка светодиода на 3w по характеристикам светового потока равняется монтажу 2-х светодиодов по 1w, но при этом увеличивает расход энергии (учитывать, правда, стоит и режимы работы устройства).

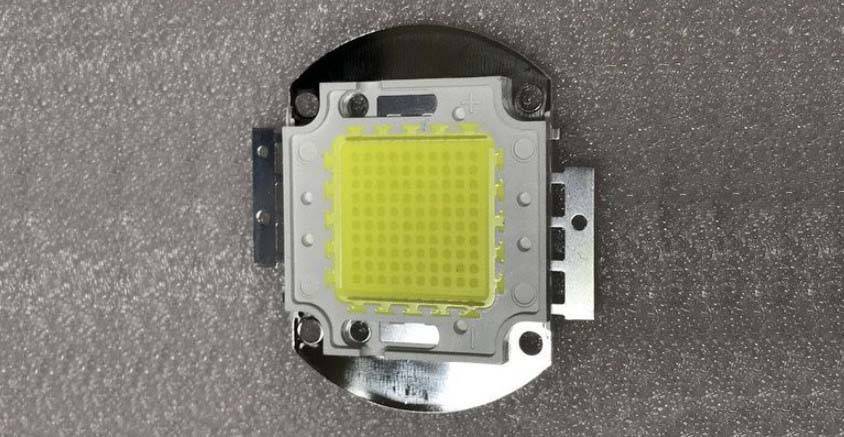

Использование сверхъярких светодиодов на 10w и выше или матриц от 10w окупает себя в основном при необходимости полноценно освещать сравнительно большую площадь. Объяснить это можно тем, что для небольшого пространства поток света большой концентрации может оказаться избыточным.

В случае пассивного охлаждения светодиодов, они могут закрепляться непосредственно на теплоотводах. Как радиатор можно использовать строительные медные или алюминиевые профили различного сечения (несложно собрать даже своими руками). При этом без обдува использование радиатора с большим количеством ребер вряд ли окажется эффективным.

Что принимать во внимание, монтируя радиатор:

• Учитывать стоит лишь площадь внешних элементов, внутренние ребра, вне зависимости от количества и величины, обычно обеспечивают не более 10-15% охлаждения;
• При вычислениях отталкиваться можно от соотношения 1w на 20 см² (при этом минимальная толщина стенки для не менее 1-2 мм для 1 w, 2-3мм для 3 w, 4-6 мм для 10w сверхъярких диодов и 10w матриц);
• Температура основания светодиода не должна подниматься выше 50ºС (при достижении отметки в 80ºС люминофор начинает деградировать, тем приводя к поломке светодиода);
• Собирая схему своими руками, можно попытаться найти радиатор от старых советских элементов (транзисторов, материнских плат), что существенно облегчит поставленную задачу;
• Если чертеж устройства позволяет, можно использовать светодиоды, изначально прикрепленные к основанию произвольной формы. Находящиеся на них контактные площадки (2-4 и больше) не только упрощают спайку, но также значительно уменьшают нагрев светодиодов;
• При монтаже светодиода на радиатор проще всего использовать термоклей (клей, устойчивый к воздействию температур, а не состав для термопистолета). Подойдет также быстросохнущая полиэфирная оксидная смола (можно найти в авто-магазинах).

Правильно собрать схему для освещения своими руками – довольно просто. Нужно учитывать некоторые особенности светодиодов, подобрать соответствующий радиатор, предварительно сделав расчет и вычислив его площадь. Радиаторы можно приобрести также в специализированных отечественных или зарубежных магазинах. Готовые охладители хороши тем, что они практически идеально подходят для монтажа. С другой стороны, стоимость покупного радиатора делает собственноручную сборку устройств довольно затратной.

Как подключить к 12 вольтам автомобиля

Подключение светодиодов к бортовой сети автомобиля не имеет существенных отличий от подключения к другим источникам питания. Просто не нужно забывать, что аккумуляторная батарея автомобиля в нормальном состоянии выдает не 12 Вольт, а примерно 14 Вольт.

Еще при подключении надо помнить, что не в каждом автомобиле надежно работает система стабилизации напряжения бортовой сети. Поэтому при расчетах гасящих резисторов лучше принимать напряжение питания равным 15 – 17 вольт. Это несколько снизит яркость свечения, но зато значительно продлит срок службы, так как светодиод будут работать в «щадящем» режиме.

Виды светодиодных ламп и их цоколей

По конструкции светодиодные источники света разделяют на несколько видов. Они следующие:

• приборы общего направления — применяются для освещения производственных зданий, и в жилом пространстве;
• светодиодные лампы с ориентированным светом — размещают в приборах, применяют для освещения частей зданий и ландшафта;
• линейные лампы — они имеют аналогичный цоколь с люминесцентными, что позволяет сразу заменить один источник света на другой.

При подключении светодиодных источников к электрической линии с напряжением 220 В, они должны питаться от блока питания, который выбирается с учётом назначения светильников.

Виды блоков питания:

• Герметичные — используют для установки ламп в ванной комнате, сауне, в качестве уличного освещения.
• Негерметичные — предназначены для монтажа внутри помещения с обычным показателем влажности.
• С активным охлаждением — оснащаются вентилятором для увеличения мощности и уменьшения габаритов.
• Пассивное охлаждение — для отвода тепла используется радиатор.

Основные характеристики блоков питания:

• Мощность.
• Выходной ток.
• Напряжение на выходе.

Чтобы LED источники света подходили к уже применяемой схеме электроснабжения домов, их оснащают винтовыми цоколями. В качестве альтернативы светильникам галогенного типа выпускают лампы со штырьковыми цоколями.

Основные типы цоколей представлены в таблице:

Цветовая температура

В свечении светодиодных источников света преобладает или синяя длина волны или красная с жёлтым. По этой причине они и делятся на холодные и тёплые соответственно.

Цветовая температура имеет широкий диапазон:

• до 2800 К – теплый жёлтый свет с красным оттенком;
• 3000 К – тёплый белый свет с жёлтым;
• 3500 К – естественный нейтральный белый свет;
• 4000 К – холодный белый;
• 5000-6000 К – дневной свет;
• 6500 К и выше – холодный дневной с голубоватым оттенком.

Мощность и рабочее напряжение

Изучая функциональные свойства на упаковке товара, большинство акцентирует внимание на значениях потребляемой мощности и рабочего напряжения. Показатель мощности немаловажен при подсчёте общего потребления электроэнергии

Светодиодные лампы производят с различной мощностью, в соответствии с их назначением. Например, для дома хватит от 3 до 20 Вт, для освещения улицы необходимы более энергоёмкие лампы, около 25 Вт

Показатель мощности немаловажен при подсчёте общего потребления электроэнергии. Светодиодные лампы производят с различной мощностью, в соответствии с их назначением. Например, для дома хватит от 3 до 20 Вт, для освещения улицы необходимы более энергоёмкие лампы, около 25 Вт.

Другим важным показателем является рабочее напряжение. Источник тока может быть постоянный или переменный, но напряжение светодиодам нужно постоянное – 12 В. За их работу отвечает драйвер, который преобразует его в сети до необходимого показателя.

Параллельное подключение

При параллельном подключении светодиодов, напряжение на них будет одинаковым. А так как не существует двух диодов с абсолютно одинаковыми характеристиками, то будет наблюдаться следующая картина: через какой-то светодиод будет идти ток ниже номинального (и светить он будет так себе), зато через соседний светодиод будет херачить ток в два раза превышающий максимальный и через полчаса он сгорит (а может и быстрее, если повезет).

Очевидно, что такого неравномерного распределения мощностей нужно избегать.

Для того, чтобы существенно сгладить разброс в ТТХ светодиодов, лучше подключать их через ограничительные резисторы. Напряжение блока питания при этом может быть существенно выше прямого напряжения на светодиодах. Как подключать светодиоды к источнику питания показано на схеме:

Проблема такой схемы подключения светодиода в том, что чем больше разница между напряжением блока питания и напряжением на диодах, тем больше бесполезной мощности рассеивается на ограничительных резисторах и тем, соответственно, ниже КПД всей схемы.

Ограничение тока происходит по простой схеме: повышение тока через светодиод приводит к повышению тока и через резистор тоже (т.к. они включены последовательно). На резисторе увеличивается падение напряжения, а на светодиоде, соответственно, уменьшается (т.к. общее напряжение постоянно). Уменьшение напряжения на светодиоде автоматически приводит к снижению тока. Так все и работает.

В общем, сопротивление резисторов рассчитывается по закону Ома. Разберем на конкретном примере. Допустим, у нас есть светодиод с номинальным током 70 мА, рабочее напряжение при таком ток равно 3.6 В (это все берем из даташита к светодиоду). И нам нужно подключить его к 12 вольтам. Значит, нам нужно рассчитать сопротивление резистора:

Получается, что для питания светодиода от 12 вольт нужно подключить его через 1-ваттный резистор на 120 Ом.

Точно таким же образом, можно посчитать, каким должно быть сопротивление резистора под любое напряжение. Например, для подключение светодиода к 5 вольтам сопротивление резистора надо уменьшить до 24 Ом.

Значения резисторов под другие токи можно взять из таблицы (расчет производился для светодиодов с прямым напряжением 3.3 вольта):

Uпит	ILED
5 мА	10 мА	20 мА	30 мА	50 мА	70 мА	100 мА	200 мА	300 мА
5 вольт	340 Ом	170 Ом	85 Ом	57 Ом	34 Ом	24 Ом	17 Ом	8.5 Ом	5.7 Ом
12 вольт	1.74 кОм	870 Ом	435 Ом	290 Ом	174 Ом	124 Ом	87 Ом	43 Ом	29 Ом
24 вольта	4.14 кОм	2.07 кОм	1.06 кОм	690 Ом	414 Ом	296 Ом	207 Ом	103 Ом	69 Ом

При подключении светодиода к переменному напряжению (например, к сети 220 вольт), можно повысить КПД устройства, взяв вместо балластного резистора (активного сопротивления) неполярный конденсатор (реактивное сопротивление). Подробно и с конкретными примерами мы разбирали этот момент в статье про подключение светодиода к 220 В.

Основные виды и технические характеристики

В зависимости от того, какой источник питания используется, лампочки g4 подразделяются на низковольтные, которые подразумевают эксплуатацию от сети в 12 вольт, и непосредственно подключаемые к сети 220 вольт. Данные устройства отличаются друг от друга расположением драйвера (или блока питания). Он может быть включен в конструкцию либо монтироваться как самостоятельный элемент.

Различаются осветительные элементы и своей мощностью, которая может составлять от 0,4 до 7,8 ватт. При этом дробные значения уровня нагрузки используются так же часто, как и целые показатели.

Отличие лампочек g4 заключается и в форме их колб. Исходя из этого критерия, можно выделить:

• открытые устройства;
• осветительные элементы, чьи колбы изготовлены в разнообразных формах;
• плоские лампы, имеющие схожую с диском (таблеткой) форму.

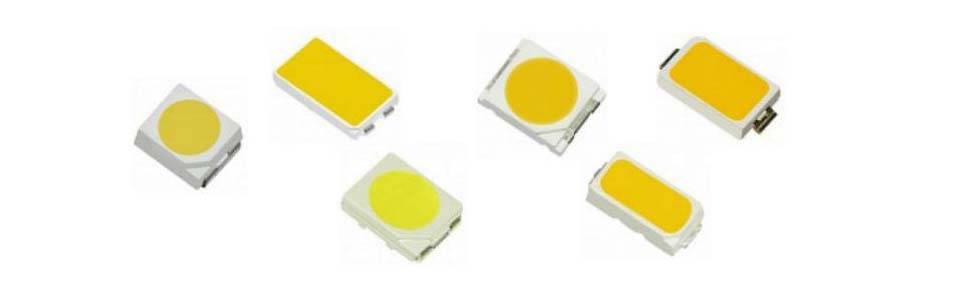

Наибольшее распространение получили источники света SMD. Размеры такой лампы прямо пропорционально влияют на яркость светового потока, т. е. чем больше светодиоды, тем ярче создаваемое освещение.

К основным техническим характеристикам ламп с цоколем g4 относятся следующие:

• Цветовая температура — значение показателя в данном случае представлено в диапазоне от 2700 до 6500 Кельвин.
• Поток света — в рассматриваемых лампах вырабатываемый световой поток может составлять от 40 до 600 Люмен.
• Период работы. Средний срок службы данных осветительных элементов достигает 50000 часов.
• Мощность. Как было указано ранее, такие источники света имеют нагрузку от 0,4 до 7,8 ватт.
• Источник питания. Лампы могут функционировать как от 12, так и от 220 вольт. Стоит отметить, что зачастую производятся устройства с более обширным диапазоном напряжения (например, 150-265 вольт).
• Размер устройства. Данный осветительный элемент часто применяют как замену галогенных ламп. Поэтому главным условием является обеспечение свободной установки изделия за счет небольших габаритов лампочки. В случае, если такой источник света будет иметь крупные размеры, качество теплоотдачи значительно уменьшится.
• Число диодов.

Почти всегда производители отмечают, какой оттенок соответствует лампе, холодный или теплый. Это значительно облегчает выбор устройства.

Особенности такой подсветки

Чтобы понять, стоит ли делать в доме или квартире освещение на 12 вольт, особенно это касается часто посещаемых помещений (гостиная, спальня, кухня, ванная комната), необходимо выяснить особенности такого типа подсветки. Поскольку предполагается работа светильников с нестандартным напряжением в 12 вольт, то сразу же становится понятным – необходим трансформатор для преобразования напряжения. Это основная особенность такой подсветки. Но вот что действительно необходимо учесть, так это ток, который будет течь в проводах 12-вольтовой сети. Чтобы понять значимость этого факта, рассмотрим следующий пример:

• у нас есть лампочка с мощностью в 60 Ватт и нам необходимо ее запитать;
• в ситуации с напряжением цепи в 220 вольт с такой лампочкой ток по проводам будет течь примерно в 0.3 ампера;
• а вот при наличии 12-ти вольтного напряжения, при тех же условиях, ток будет иметь уже 5 ампер.

Как видно, при организации такого типа освещения необходимо правильно подобрать сечение провода, чтобы добиться нужного уровня тока. Для решения этой проблемы (уменьшение значения тока), нужно уменьшить суммарную мощность потребления осветительных приборов, применяемых для освещения помещения. Но следует помнить, что здесь имеются потери проводов и, в конечном счете, уместить всю суммарную мощность даже в пределах 60 Ватт не всегда получается. Самым рациональным решением при создании освещения на 12 вольт в квартире или доме будет разбивка осветительных приборов на отдельные группы. Такие группы светильников в доме (в ванной, гостиной, спальне и т.д.) можно размещать рядом. Но при этом каждая такая группа должна иметь свой отдельный трансформатор (220/12 вольт). Вот таким простым и нехитрым способом решается главная проблема в такого рода подсветке — высокий ток в проводах.

Светодиодное освещение гостиной

Кроме этого необходимо помнить, что с таким напряжением могут работать современные экономные источники света. Среди них самыми экономными и выгодными в плане эксплуатации являются светодиодные лампочки. Экономия электроэнергии при их использовании будет максимальной по сравнению с остальными вариантами лампочек. Еще одним плюсом установки именно светодиодных лампочек является возможность подключения к схеме питания контроллера. Он позволит эффективно настраивать и регулировать освещение.

Светодиодные лампы для точечных светильников 220 в

При установке светильников для натяжных и гипсокартонных потолков используют люминесцентные точечные светильники, галогенные или светодиодные. Особой популярностью пользуются светодиодные лампы для точечных светильников 220 в с направленным освещением.

Они экономичны, компактны, имеют низкое тепловыделение, что важно для натяжных потолков. Светодиодные лампы не мерцают, так как работают на постоянном напряжении

Такие светильники устанавливают в виде основного, дополнительного и декоративного освещения.

Схема подключения точечных светильников 220 В через одноклавишный выключатель

Перед установкой освещения на гипсокартонном потолке нужно нарисовать эскиз освещения на бумаге, определить группы светильников (основных и дополнительных) и выключателей. При составлении эскиза освещения нужно проследить, чтобы область установки точечных светильников не попала на перфорированный каркас гипсокартонного потолка, и была не ближе 2-3 см от него.

Схема подключения точечных светильников через двухклавишный выключатель

Это расстояние требуется для установки защелки светильника. Получить ровные отверстия можно с помощью соответствующей коронки и дрели. Когда отверстия для точечных светильников вырезаны, делают финишную отделку потолка и стен. Электропроводку удобнее прокладывать еще при сборке каркасного потолка. Для монтажа светодиодных точечных светильников хорошо подходит кабель ВВГнг сечением 1,5 мм ².

Процесс установки светильников не сложен. Усики светильника прижимаются и конструкция вставляется в отверстие гипсокартонного потолка. За отверстием усики разжимаются и крепко удерживают светильник. Место соединения цоколя лампы и кабеля нужно пропаивать и изолировать. Лампу крепят в корпусе специальной защелкой.

Помогла вам статья?

ДаНет

Типы светодиодов

Все светодиоды для лампы можно разделить на 2 группы:

• индикаторные;
• осветительные.

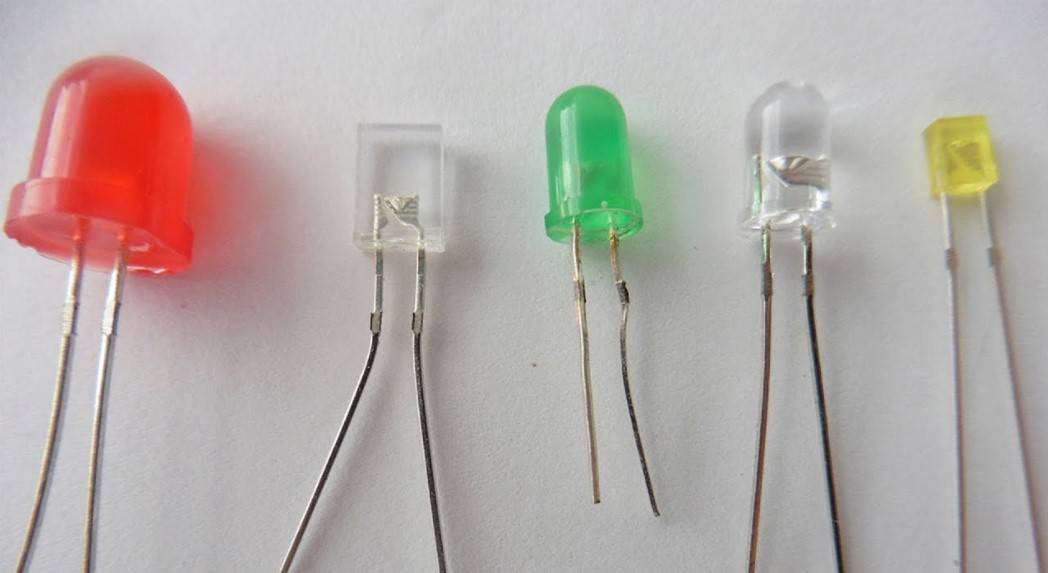

Индикаторные светодиоды называются DIP. Они используются в панелях приборов, елочных гирляндах, световых табло. Выпускаются разными по форме и цвету, потребляют очень мало электричества и имеют долгий срок службы.

Самые распространенные виды осветительных светодиодов в лампах на 220 В:

• СОВ;
• SMD;
• PCB Star;
• Filament.

Диоды СОВ имеют большое количество миниатюрных кристаллов на одной подложке. Соединяются кристаллы с помощью последовательно-параллельной схемы, сверху покрываются люминофором. Применяются для получения яркого света в фонарях и других осветительных приборах. Сильно нагреваются при длительном использовании, поэтому в качестве защиты используется силикон.

Имеют следующие преимущества:

• хороший поток света;
• легкий монтаж;
• разная форма сборки.

Недостатки:

• высокая стоимость;
• гарантированный срок службы меньше, чем у SMD.

SMD-светодиоды самые распространенные. Широко используются в светодиодных лампочках 220В и светильниках. Полупроводниковый чип или кристалл располагается на подложке, к которой присоединены контакты подключения.

Преимущества:

• надежность;
• маленькая стоимость;
• долгий срок службы;
• высокая светоотдача.

Диоды PCB Star состоят из одного кристалла большой площади. Он монтируется на алюминиевую подложку в форме звездочки. Используется при производстве ярких фонарей и мощных прожекторов. PCB Star имеют самый большой световой поток.

Светодиоды Filament – это наклеенные на стеклянные полоски кристаллы. С обеих сторон полосы металлизируют. Корпус конструкции – стеклянная колба, как в лампе накаливания. Внутри находится гелий, он используется для охлаждения. Используются при производстве светотехнического оборудования, их недостаток – менее долгий срок службы, чем у SMD.

Схема подключения драйвера к светодиодам

Существует 3 вида подключения, рассмотрим на примере с 6 потребителями. Потери напряжения у них составляют 3 В, потребляемый ток 300 мА:

• последовательный;
• параллельный;
• последовательный по 2.

Основные виды схем:

На базе микросхемы. PT4115 имеет отдельный вывод для управления включением и выключением светодиодов. Используя этот вывод, можно легко получить диммируемый драйвер для светодиодного светильника

Диммируемый драйвер получается с помощью изменения уровня потенциала на выводе DIM (непрерывный режим работы драйвера), либо подавая на него импульсный сигнал нужной скважности (импульсный режим со стробоскопическим эффектом). В последнем случае максимальная частота следования импульсов — 50 кГц.

Плавное включение светодиодов, если между выводом DIM и «землей» включить конденсатор

Время выхода на максимальную яркость будет зависеть от емкости конденсатора, чем она больше, тем соответственно дольше будет разгораться светильник.

С регулятором яркости постоянным напряжением. Работает благодаря тому, что внутри микросхемы вывод DIM «подтянут» к шине 5 В через резистор сопротивлением 200 кОм. Когда ползунок потенциометра находится в крайнем верхнем положении, образуется делитель напряжения 200 + 200 кОм и на выводе DIM формируется потенциал 5/2 = 2.5 В, что соответствует 100 % яркости.

Без гальванической развязки. Проста и надежна. Делитель основан на емкостном сопротивлении. Электролитический конденсатор сглаживает пульсации после выпрямления. L7812 – сам стабилизатор.

Драйверы предназначены для сглаживания всех прыжков тока в электросистеме. К их выбору или самостоятельной сборке нужно подходить ответственно и только после просчета всех требуемых параметров. Схемы драйверов помогут выбрать нужный прибор и верно его установить.
