Шаговое напряжение
Поражение при шаговом напряжении усугубляется тем, что из-за судорожных сокращений мышц ног человек может упасть, после чего цепь тока замыкается на теле через жизненно важные органы. Кроме того, рост человека обусловливает большую разность потенциалов, приложенных к его телу.
При попадании под шаговое напряжение, не теряя времени, выходите изданного места, прыгая па одной ноге или па обоих ногах, не отрывая их от земли и друг от друга.
При попадании под опасное шаговое напряжение необходимо выходить из зоны растекания токов замыкания шагами ( в пределах 25 — 30 см) или прыжками на одной ноге.
Для предотвращения влияния шагового напряжения целесообразно электроды рХ — метра соединять с измерительным преобразователем посредством центральных жил коаксиальных ( экранированных) кабелей, а экранирующие оплетки этих кабелей заземлить в месте расположения электродов и соединить их с клеммой земля измерительного преобразователя. При этом электрическая схема преобразователя или не должна иметь контакта с его металлическим корпусом или должна быть обеспечена электрическая изоляция металлического корпуса от окружающих предметов. Кроме того, электрическая изоляция кабелей должна быть надежной на всем расстоянии от датчика до электронного преобразователя.
Наибольшая опасность от шаговых напряжений возникает при обрыве и падении на землю проводов воздушной сети, особенно высоковольтных. Считается, что нельзя приближаться к такому проводу ближе чем на 4 — 5 м, если линия имеет напряжение до 1000В и ближе 8 — 10 м для линий с напряжением свыше 1000 В.
Основным способом уменьшения шагового напряжения при всех прочих неизменных условиях является заложение проводников и параллельная их укладка друг около друга, но на разных глубинах. Для выравнивания потенциалов в отдельных местах эффективна также укладка козырьков за пределами основного заземляющего контура.
Наибольшая опасность от шаговых напряжений возникает при обрыве проводов воздушных линий и непосредственном контакте оборвавшегося провода с землей. В связи с этим действующие Правила техники безопасности при эксплуатации электроустановок потребителей запрещают приближение к проводу, лежащему на земле, на расстояние менее 5 м для закрытых РУ и менее 8 м для открытых РУ.
Профилактика электротравм от шаговых напряжений может быть достигнута устройством надлежащей защиты воздушных линий и сетей, обеспечивающей автоматическое отключение их в случае обрыва провода и контакта его с землей.
Наибольшая опасность от шаговых напряжений возникает при обрыве проводов воздушной сети, упавших на землю, особенно высоковольтных.
Основным способом уменьшения шагового напряжения при всех прочих неизменных условиях является заложение проводников и параллельная их укладка друг около друга, но на разных глубинах. Для выравнивания потенциалов в отдельных местах эффективна также укладка козырьков за пределами основного заземляющего контура.
Для определения величины шаговых напряжений вблизи электродов в процессе прогрева грунта были произведены измерения их в различных условиях. Для суглинков, увлажненных на 15 — 20 %, при температурах от — 2 до — 10 С измерения шаговых напряжений показали, что на расстоянии свыше 4 м от электродов шаговые напряжения малы и ке представляют опасности для людей.
Для снижения опасности шаговых напряжений рекомендуется применять углубленные и рассредоточенные заземлители в виде лучей и колец. При ширине зданий и сооружений более 100 м необходимо выполнять мероприятия по выравниванию потенциала внутри здания. При устройстве молниезащиты зданий и сооружений любой категории следует учитывать возможность экранирования их зонами защиты молниеотводов других близко расположенных зданий и сооружений.
Обеспечение безопасности от шаговых напряжений и напряжений прикосновения должно быть осуществлено приме: е-нием разветвленных типов систем заземлителей в форме колеи, контуров и др. с большим периметром охватываемой ими площади земли.
К некоторому снижению шаговых напряжений приводит применение стержневых заземлителей, забиваемых вдоль периметра сетки.
Наибольшая опасность от шаговых напряжений возникает при обрыве проводов воздушной сети, упавших на землю, особенно высоковольтных.
Определение понятия

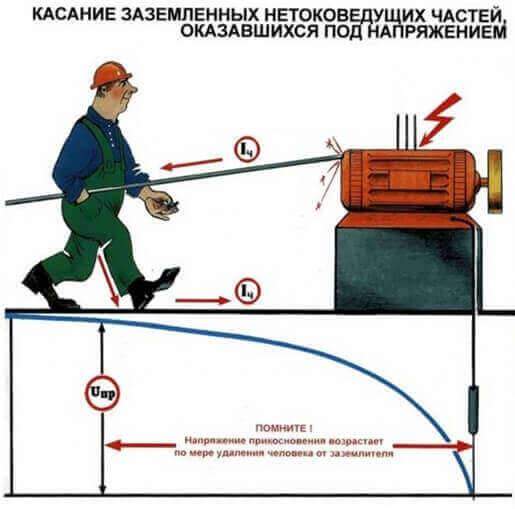

Когда человек или животное касается своим телом оголенных токоведущих частей, корпуса прибора, который почему-то оказался под потенциалом, кабеля с поврежденной изоляцией и т.п, а сам, при этом стоит на земле – то разность потенциалов между точкой касания и землей называется напряжением прикосновения.
Иначе говоря, это то напряжение, под которым находятся две оголенные проводящие части не соединенные между собой.
Условия возникновения таковы — корпуса электроприборов обычно заземлены, но повреждения изоляции электрооборудования внутри этих корпусов вызывает появление напряжения прикосновения, когда вы возьметесь рукой за металлическую часть корпуса и связанных с ним металлических частей.
Поражение шаговым напряжением: первая помощь
Если вы столкнулись с ситуацией, когда кто-то поражен шаговым напряжением, следуйте этим шагам, чтобы оказать первую помощь:
Безопасность: Прежде чем приближаться к пострадавшему, убедитесь, что вы не подвергаете себя опасности. Если вы видите провода или другие источники напряжения, подходить к ним опасно. Убедитесь, что место происшествия безопасно.
Вызов помощи: Сначала позвоните службе спасения (например, 112 или другой эквивалентный номер в вашей стране) и сообщите о случившемся. Они предоставят инструкции и направят профессиональную медицинскую помощь на место.
Не касайтесь жертвы напряжения: Не пытайтесь касаться пострадавшего, пока вы не уверены, что напряжение устранено. Любой контакт с человеком, находящимся под напряжением, может привести к передаче тока на вас.
Выключите источник напряжения: Если это безопасно для вас, попытайтесь выключить источник электричества. Например, выключите выключатель или выдерните шнур из розетки. Используйте инструмент с длинной ручкой, чтобы избежать контакта с током.
Изолируйте пострадавшего: Если невозможно выключить источник электричества, попытайтесь изолировать пострадавшего от источника напряжения, используя неглавное материалы, такие как палка, веревка или одежда.
Следите за дыханием и сердцебиением: Если пострадавший не дышит и у него нет пульса, начните немедленно проведение реанимации (массаж сердца и искусственное дыхание), если у вас есть соответствующие навыки. Продолжайте до прибытия профессиональной медицинской помощи.
Уход за ожогами: После того как пострадавший будет в безопасности, оцените его состояние
Если он получил ожоги от электричества, следует обращать особое внимание на уход за ожогами. Не наносите на ожоги мази или кремы, покрывайте их чистой сухой повязкой.
Шаговое напряжение представляет собой сложное и потенциально опасное явление, требующее внимательного изучения и применения специализированных методов защиты.
Осведомленность об этом явлении, сочетание правильного проектирования, оборудования и обучения персонала, являются ключевыми факторами в обеспечении безопасности в зонах, подверженных воздействию шагового напряжения. Следование рекомендациям по защите и применение знаний в практической деятельности помогут предотвратить возможные травмы и снизить риски, связанные с этим сложным электрическим явлением.
Действия при аварийной ситуации
Пройдя понятие о шаговом напряжении, становится понятно, что для осуществления каких-либо спасательных операций, понадобятся специальные меры защиты. Это костюм, выполненный из неприводимого материала и определенные знания оказания первой помощи.
Поражение начинается с нижних частей ног, в зависимости от напряжения, ощущения могут быть разными:
- Покалывание, зуд;
- Спазмы;
- Резкая боль;
- Паралич.
Правила выхода из опасной ситуации гласят, что если помощи нет, то нужно стараться выбраться из зоны действия тока. Электробезопасность рекомендует уменьшать размер шагов, например, двигаться прыжками на одной ноге, размером менее 40 см. Способы зависят от конкретной ситуации.

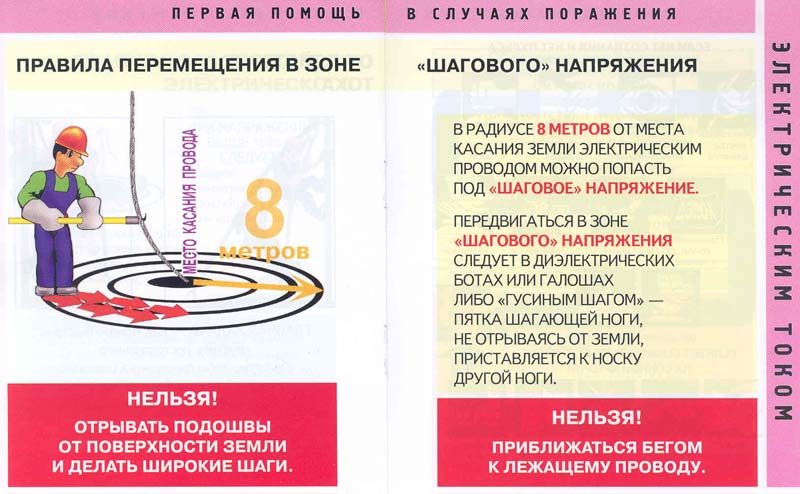

Фото — памятка БЖД по спасению человека в зоне шагового напряжения
Когда вошли в безопасный участок, сразу нужно определить возможные симптомы поражения шаговым напряжением:
- Дрожь и онемение конечностей;
- Бессвязность речи;
- Головокружения, потеря сознания, тошнота;
- Боль в мышцах;
- Любые виды нарушения дыхания, начиная от першения в горле и заканчивая спазмами;
- Фибрилляция.
В сводах БЖД сказано, что в 80 % случаев самостоятельный выход из зоны, где действует шаговое напряжение, практически не имеет последствий. Но у 20 % освобождение из ловушки может оставить след на всю жизнь в виде проблем с сердцем или легкими.
Шаговое напряжение — WiKi
Шаговое напряжение — напряжение, обусловленное электрическим током, протекающим по земле или по токопроводящему полу, и равное разности потенциалов между двумя точками поверхности земли (пола), находящимися на расстоянии одного шага человека. Шаговое напряжение зависит от длины шага, удельного сопротивления грунта и силы протекающего через него тока, а также частоты тока и других параметров. Опасное шаговое напряжение может возникнуть, например, около упавшего на землю провода под напряжением или вблизи заземлителей электроустановок при аварийном коротком замыкании на землю (допустимые значения сопротивления заземлителей и удельное сопротивление грунта нормируются для того, чтобы избежать подобной ситуации).
При попадании под шаговое напряжение через тело человека начинает проходить ток, возникают непроизвольные судорожные сокращения мышц ног и, как следствие, падение человека на землю. Ток начинает проходить между новыми точками опоры — например, от рук к ногам, что приводит к дальнейшему поражению и всё больше приближает смертельное поражение. Даже если первый удар оказался не смертельным, пострадавший не может покинуть зону шагового напряжения самостоятельно. При подозрении на шаговое напряжение надо покинуть опасную зону минимальными шажками («гусиным шагом»).
Особо опасно шаговое напряжение для крупного рогатого скота, так как расстояние между передними и задними ногами у этих животных очень велико и, соответственно, велико напряжение, под которое они попадают. Нередки случаи гибели скота от шагового напряжения.
Расчёт
Шаговое напряжение зависит от сопротивления разных слоёв почвы — тем не менее, поддаётся прикидочным расчётам. Для примера рассмотрим однофазное замыкание на землю в одной точке. Сначала надо вычислить ток однофазного замыкания.
где Isc — ток короткого замыкания, Uphase — напряжение фазы, R0 — сопротивление рабочего заземления нейтрали (единицы ом), Rcont — сопротивление растеканию тока в месте контакта (обычно оценивают в 12 Ом). После этого можно вычислить шаговое напряжение:
где ρ — удельное сопротивление земли (сотни ом-метров), x — расстояние от проводника, a — длина шага, для человека от 0,7 м (средняя) до 1,0 м (с запасом), для скота 1,4 м.
При определённых условиях (вспотевший человек, промокшая обувь) сопротивление между ногами может быть меньше 1 кОм — так что даже низкие (несколько десятков вольт) напряжения не всегда безопасны! На производстве имелось немало несчастных случаев от удара напряжением в 36 и менее вольт.
Лошадиная авария
В 1928 году в Ленинграде произошла авария, вошедшая в учебники под названием «лошадиной».
Посреди площади, вымощенной деревянными шестиугольниками, стоял чугунный колодец с разъединителем на 2000 вольт. Однажды в колодце растрескался изолятор, и разъединитель повис на проводе в нескольких сантиметрах от стенки. Прошёл дождь, и мостовая стала проводящей и податливой. Когда рядом с колодцем проехала гружёная телега, мостовая прогнулась — и провод замкнуло на колодец.
Людей, чья длина шага не превышала метра, просто било током. А лошадь, с её полутораметровым корпусом и железными подковами, убило насмерть. Мостовая была под напряжением в течение двух секунд, после чего на подстанции сработал «автомат».
Неожиданная гибель лошади вызвала интерес людей, прибыл конный патруль. Телегу оттащили, и короткое замыкание прекратилось. В это время дежурный по подстанции проверил сопротивление изоляции и, посчитав отключение ложным, подал ток. Разъединитель с колодцем образовали электрическую дугу, и на мостовой снова возникло шаговое напряжение, погибли две милицейские лошади.
Повторно подать ток дежурный не имел права, так что ущерб ограничился тремя убитыми лошадьми.
В 2011 году сходная авария случилась на английском ипподроме в графстве Беркшир, причиной стал ветхий подземный кабель. Убитые лошади носили стальные подковы, а подкованные алюминием выжили.
В чем заключается опасность
Представьте ситуацию: на земле лежит оборванный провод и как может показаться на первый взгляд не представляет никаких признаков угрозы, а ведь он может быть под напряжением.
Напомню, земля — хороший проводник электричества. Когда человек оказывается в непосредственной близости с проводом, он незаметно попадает под действие шагового напряжения. Опасность заключается в том, что между ног образуется разность потенциалов.
Попадая под воздействие электрического тока, человек пытается сделать шире шаг, а в этот момент разница потенциалов становится выше. В итоге непроизвольные судорожные сокращения мышц приводят к падению человека на землю.
При падении происходит увеличение расстояния между точками касания земли, что в свою очередь представляет повышенною опасность.
Когда мы говорим про оборванный провод, касающийся земли своим оголенным концом, то и не задумываемся какую опасность он может представлять. Чем выше напряжение поврежденной линии, тем более опасна зона действия этого напряжения.
Целые воздушные линии или кабельные системы не представляют опасности, но при аварийной ситуации природного или технического характера они представляют большую угрозу.
Например попадание молнии в молниеотвод, опору электропередач или просто в дерево, вызывает растекание электрического тока через проводники на землю. В этом месте и образуется опасная зона шагового напряжения.
Правило выживания гласит:
В сырую погоду вообще старайтесь не приближаться к открытым (неизолированным) электроприборам и технике. Помните, если одной ногой стоять на заземлителе, а второй на расстоянии шага от него, то к добру это не приведет. И учитывайте, что среднестатистическая длина шага мужчины, равна 0,81 м.
Тело человека включается в электрическую цепь, как нагрузка, и происходит вредное воздействие электрического тока на организм. Но если обувь человека сделана из не проводящих ток материалов, например в резиновых сапогах – вероятность получения травмы меньше.
Риском в данной ситуации может стать наличие алкоголя в крови и наличие открытых ран на ногах. Потому что данный факт влияет на проводимость человека. А так как кожа является защитным диэлектриком, то нарушение кожного покрова снимает вашу защиту.
Помимо проводимости, риском может стать температура окружающей среды. Ведь чем она выше, тем более опасно находиться в зоне риска.
Во всех ранее перечисленных случаях представлена опасность шагового напряжения для жизни человека, животных и особенно детей. Поэтому ограничьте игру ваших детей вблизи электроустановок.
Физика и физиология
Шаговое напряжение — это разность потенциалов между двумя участками почвы. При ударе молнии ток «растекается» в почве, создавая зону с высоким потенциалом. При наличии поблизости проводников, может формироваться цепь. Таким проводником может стать человек: ток входит через одну ногу, а выходит через другую, превращая тело в «нагрузку». Ситуация эта крайне опасная, поскольку высокое напряжение вызывает паралич мышц, как от электрошокера. В результате человек может упасть на руки, и, при многокомпонентных молниях, ток последующих разрядов пойдет через сердце, повышая риск его остановки. Если же земли коснется голова, резко увеличивается риск необратимых повреждений центральной нервной системы.
В правой части рисунка схематично изображено воздействие шагового напряжения, которое создает нагрузку через ноги (красная стрелка) — поэтому оно и получило название шагового. Обычная молния может нести десятки тысяч ампер тока (I1-2), в результате чего разность потенциалов (V1-V2) может превысить десятки тысяч вольт. Поскольку существует разность напряжений между двумя точками (ногами), то человеческое тело представляет собой комплексное электрическое сопротивление и выступает в роли нагрузки. Величина тока (Ib), проходящего через тело, в этом случае зависит от сопротивления стопы (Rf) и тела (Rb).
Опасность шагового напряжения
Проблема в том, что воздействие импульсного тока молнии на живые организмы изучено плохо. Возможность рассчитать ориентировочную величину тока и напряжения шага есть, а вот результат их взаимодействия с организмом человека менее предсказуем. Удары молний, в том числе шаговым напряжением, имеют уникальные «физиологические особенности». Прежде всего, это связано с тем, что молнии хоть и несут огромное количество энергии, но выделяется она в очень короткий промежуток времени: 1/10000—1/1000 секунды. Такие удары редко вызывают сильные ожоги и повреждения внутренних органов, как в случае ударов током от обычного электрооборудования. Но молния способна воздействовать на сердце и нервную систему, в том числе периферические нервы.
Поэтому последствия удара шаговым напряжением могут быть неожиданно значительными и очень разнообразными: от катаракты, паралича конечностей и хронических болей до нарушений сна и умственной деятельности, потери слуха, памяти и т. д. Наиболее частая причина смерти — остановка сердца.
В своих вебинарах для проектировщиков систем молниезащиты доктор технических наук, профессор Эдуард Меерович Базелян неоднократно отмечал отсутствие четкого определения опасной величины шагового напряжения. Так, известно, что импульсное воздействие молнии 6 кВ может вызвать фибрилляцию сердца и возможную остановку сердцебиения. Но физиология организма людей сложна, и даже меньшее воздействие способно вызвать тяжелые травмы и привести к смерти. В случае с кардиостимуляторами и другими каналами прямого доступа тока к сердечной мышце, иногда достаточно кратковременного воздействия 1 мА для фибрилляции.
При этом и высокое сопротивление сухой кожи не является надежной защитой. С шаговым напряжением все еще сложнее, так как ток обычно течет через конечности, а суставы имеют более высокое сопротивление, чем сосуды и мышцы. Из-за этого ткани вблизи суставов могут получить очень сильные повреждения, что приведет к инвалидности. Яркой иллюстрацией грозной силы шагового напряжения стал случай массовой гибели оленей в Норвегии во время грозы. Удар молнии убил 323 диких оленей на участке примерно в 50 метров.
Подготовка к работе в зоне шагового напряжения
Для безопасной работы в зоне шагового напряжения необходимо следовать определенным рекомендациям и правилам. Подготовка к работе включает в себя следующие этапы:
Оценка риска. Перед началом работы необходимо оценить риск возможного поражения электрическим током. Используйте специальные средства и инструменты для измерения напряжения и надежно обозначьте зону шагового напряжения.
Инструктаж
Обучите всех работников, которые будут работать в зоне шагового напряжения, правилам безопасности и мерам предосторожности. Они должны быть осведомлены о потенциальных опасностях и знать, как правильно действовать при возникновении аварийной ситуации.
Использование специальных средств и инструментов
Для работы в зоне шагового напряжения необходимо использовать специальные изолирующие средства защиты, такие как диэлектрические перчатки, боты, коврики и другие средства, которые предотвращают проникновение электрического тока.
Проверка оборудования. Перед началом работы необходимо проверить состояние оборудования на предмет повреждений и корректную работу. Не допускайте работы с дефектным или неисправным оборудованием.
Соблюдение правил безопасности. В зоне шагового напряжения необходимо соблюдать все правила безопасности, включая направление движения, запрет на нахождение в зоне шагового напряжения без необходимой защиты, ограничение доступа посторонних лиц в данную зону и другие объявленные правила.
Постоянный контроль
Во время работы в зоне шагового напряжения следует постоянно контролировать свое окружение и обращать внимание на возможные опасности или нарушения правил безопасности. В случае выявления нарушений, необходимо доложить об этом руководству и принять меры для предотвращения возможных аварий.
Подготовка к работе в зоне шагового напряжения является одним из самых важных моментов для обеспечения безопасности персонала. Необходимо всегда помнить, что неправильная подготовка или игнорирование правил может привести к серьезным последствиям, вплоть до электрического удара или гибели.
Лошадиная авария
В 1928 году в Ленинграде произошла авария, вошедшая в учебники под названием «лошадиной».
Посреди площади, вымощенной деревянными шестиугольниками, стоял чугунный колодец с разъединителем на 2000 вольт. Однажды в колодце растрескался изолятор, и разъединитель повис на проводе в нескольких сантиметрах от стенки. Прошёл дождь, и мостовая стала проводящей и податливой. Когда рядом с колодцем проехала гружёная телега, мостовая прогнулась — и провод замкнуло на колодец.
Людей, чья длина шага не превышала метра, просто било током. А лошадь, с её полутораметровым корпусом и железными подковами, убило насмерть. Мостовая была под напряжением в течение двух секунд, после чего на подстанции сработал «автомат».
Неожиданная гибель лошади вызвала интерес людей, прибыл конный патруль. Телегу оттащили, и короткое замыкание прекратилось. В это время дежурный по подстанции проверил сопротивление изоляции и, посчитав отключение ложным, подал ток. Разъединитель с колодцем образовали электрическую дугу, и на мостовой снова возникло шаговое напряжение, погибли две милицейские лошади.
Повторно подать ток дежурный не имел права, так что ущерб ограничился тремя убитыми лошадьми.
В 2011 году сходная авария случилась на английском ипподроме в графстве Беркшир, причиной стал ветхий подземный кабель. Убитые лошади носили стальные подковы, а подкованные алюминием выжили.
Методы снижения шагового напряжения на предприятиях
В промышленных условиях создаются правила безопасности и способы предупреждения аварийных ситуаций. Для разработки методов снижения шагового напряжения на предприятии необходимо выделить виды воздействия тока на человека:
Для предупреждения воздействия высоких температур специалисты работают в костюме с высоким уровнем защиты от тепла. Такая униформа имеет многослойную структуру и производится из особых синтетических материалов. Они не воспламеняются, защищают кровь и лимфу от перегрева.
Защищает костюм и от электрического воздействия, после превышения которого происходит разложение клеток крови. Для правильного подбора защитных средств стоит знать основные варианты прохождения тока через тело.
Угроза жизни возрастает, если на пути тока встречаются жизненно необходимые органы (сердце и мозг). Из схем можно сделать вывод, что чаще всего электричество начинает путь с руки, головы и ноги. Эти части тела больше всего нуждаются в защите при работе человека в экстремальных условиях. По технике безопасности работник не получает доступ к объекту без специальных средств и прохождения ряда инструктажей.
Причиной аварийной ситуации может стать несоблюдение правил безопасности и контроля за электрическим оборудованием на предприятии. Для предотвращения опасных ситуаций в промышленной сфере проводятся проверки и тестирования. Систематически контролируется изоляция проводов и кабелей, специалисты следят за сроками эксплуатации отдельных элементов системы.
Угроза жизни становится реальной при недостаточной компетентности работников. Незнание элементарных правил безопасности и пренебрежение средствами защиты, часто становится причиной трагедий. Для предупреждения аварийных ситуаций, на предприятиях проводятся целевые и повторные инструктажи, позволяющие сотрудникам повысить уровень квалификации. Вводные инструктажи предназначены для ознакомления специалистов с новым видом оборудования.
Специальные средства защиты на предприятии имеют срок годности. Руководство компании обязано следить за качеством и пригодностью таких вещей. Для повышения контроля за соблюдением правил и стандартов на предприятии создается комиссия по охране труда
Ее сотрудники проводят работы по ознакомлению работников с важной информацией, контролируют выполнение обязанностей и занимаются отчетами в сфере безопасности
Современные технологии позволяют значительно снизить риск возникновения шагового напряжения. Некоторое оборудование имеет функцию автоматической блокировки при возникновении повреждений в электрической сети. Такие возможности позволяют значительно повысить уровень безопасности и снизить количество несчастных случаев на предприятии.
В комплексе методы снижения шагового напряжения дают отличные результаты. Автоматизированные предприятия, работающие с инновационным оборудованием, практически никогда не встречаются с аварийными ситуациями.
Сегодня средства защиты от электрического тока отличаются высокой эффективностью. При условии правильного использования спецодежды и следования правилам безопасности риск возникновения трагической ситуации значительно снижается. Контроль за всеми процессами в сфере электрики минимизирует шансы поражения током.
{SOURCE}
Действие электрического тока на организм человека
Не рекомендуется подходить к месту аварии ближе 4-5 метров при напряжении 1000 вольт. В прочих случаях опасно приближаться на 8-10 метров. Шаговое напряжение представляет некоторую опасность. Относительно безвредным считается, если разность потенциалов не превышает между стопами 40 вольт. Помимо очевидного влияния на нервную систему, как следствие, судорожных сокращений мышц (биологическое действие) электрический ток вызывает ряд специфических травм:
Термическое действие сопровождается усиленным разогревом тканей. Электрические ожоги подразделяют на:
- Токовые, вызываются непосредственным контактом проводника цепи, находящейся под напряжением до 2 кВ, и кожи. Работает закон Джоуля-Ленца, согласно которому выделенное тепло пропорционально произведению квадрата действующего значения тока на электрическое сопротивление (человеческого тела). Ожоги обычно I или II степени. Не очень сильные. Опасен случай, когда путь протекания тока проходит через тело (избегайте контакта противоположной руки, ног, туловища с заземленными предметами). На локальном участке останется покраснение – электрические знаки (выраженные метки разнообразной формации кожи).
- Дуговые. Температура дуги высока (не менее 3500 градусов Цельсия). Фактически воздух, превращенный в плазму. Сварочная дуга, образуется меж высоковольтным проводом и кожей. Результат без ужаса сложно представить. Наверняка ожог III-IV степени. Подобно сварочному электроду, проводник расплавляется, металлизирует кожу, растекаясь. Разумеется, вызывает одновременно ожог.
Электролитические действие тока не описывается подробно литературой по очевидным причинам. В ходе деструктивного процесс разлагаются на составляющие жидкости человеческого тела. Включая кровь. Интересующихся отошлем к «войне токов», шедшей в Америке между корпорацией Эдисона и союзниками Николы Тесла. Жаждущие доказать превосходство люди шли на многое. Появился первый электрический стул (см. Катушка Тесла ).

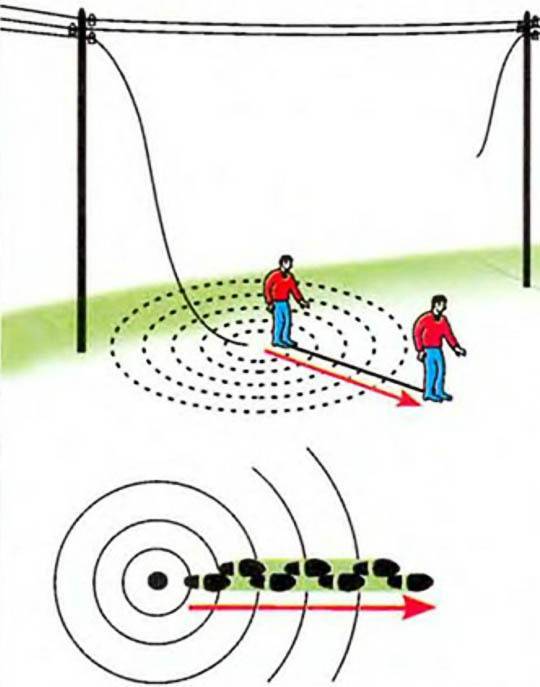

Путь протекания тока (справа), вызванного шаговым напряжением при нарушении правила «гусиного шага» (слева)
Биологическим действием тока вызваны разнообразные травмы скелетных мышц, костей, связок. Сокращения миофибрилл достигают большой силы. Поэтому двигательно-опорный аппарат находится под большой угрозой.
Помимо травм выделяет медицина, как отдельную категорию, удары током. Не нужно относиться легкомысленно, ссылаясь на данную группу, только от того, что видимых повреждений тела не наблюдается. Электрические удары делят на IV степени тяжести. Причем последняя характеризуется состоянием клинической смерти (отсутствие пульса на артериях, дыхания). Соответственно, от окружающих требует досконального знания правил поведения.
Если человек упал в зоне действия шагового напряжения, по телу наверняка идет ток. Любой, непосредственно прикоснувшийся к пострадавшему, сильно рискует. Нужно правильно рассчитать вектор градиента разницы потенциалов, на практике сделать непросто (не все понимают сказанные слова). Иначе говоря, нужно браться за точки тела, меж которыми падение напряжения равно нулю. Оценить (правильно исполнить) сможет меньше людей, нежели поняли сказанное. Посему действовать на практике придется иначе.
Вырубить источник питания возможно далеко не всегда. Не факт, что на подстанции заметили утечку, реакторы позволят автоматике отреагировать правильно редко. Устранить опасность не представляется возможным, следует оценить эпицентр (место контакта фазы, почвы), зацепить пострадавшего (багром), начинать потихоньку выволакивать за пределы досягаемости шагового напряжения (20 метров от эпицентра). Двигаться «гусиным» шагом.
