Расшифровка маркировки и возможные модификации
Расшифровка маркировки кабеля
При ознакомлении с кабельной продукцией марки ВВГ внимание, прежде всего, обращается не столько на внешний вид, сколько на маркировку. В ней содержатся данные о материале и сечении токоведущих жил, а также подробная информация о типе изоляции внутренней и наружной оболочки. Расшифровка и применение базовых проводов ВВГ имеют непосредственную связь, проявляющуюся в следующем:
Расшифровка и применение базовых проводов ВВГ имеют непосредственную связь, проявляющуюся в следующем:
- отсутствие на первой позиции буквы «А» означает, что в качестве материала жил использована чистая медь;
- два значка «В» указывают на то, что оболочки отдельных жил и внешняя общая изоляция выполнены на основе прочного поливинилхлорида;
- стоящая на следующей позиции буква «Г» свидетельствует о том, что кабель не имеет защитной брони, такое изделие не допускается применять для прокладки под землей;
- буква «Т», добавленная к основному обозначению через дефис, указывает на тропическое исполнение данной модели.
Следующие за основным обозначением символы следует понимать как варианты исполнения, отличающиеся некоторыми техническими показателями.
Для точной расшифровки марки провода ВВГН, например, потребуется знать значение последнего символа «Н», указывающего на особую модификацию данного изделия. В качестве примера обозначения рассмотрим образец кабеля марки ВВГ-Т 3х25-0,66.
- это модель кабеля ВВГ, выполненного в тропическом варианте;
- само изделие имеет в своем составе три монолитные жилы;
- сечение каждой из них составляет 25 мм2;
- эта марка кабеля рассчитана на работу при эффективном напряжении не выше 0,66 кВ.
Негорючее исполнение ВВГ
Силовой кабель ВВГнг
Маркировка по пожарной безопасности выражается в наличии на конце приставки из символов «НГ» указывающей, что данный образец кабеля относится к негорючим исполнениям. В его оболочку при производстве добавляются специальные ингредиенты, способствующие затуханию горения.
Кабель ВВГНГ многопроволочный и его модификация со значком LS являются разновидностью негорючего типа, образующего минимумом дыма при тлении и совсем не выделяющего токсинов. Такие изделия сохраняют работоспособность длительное время и применяются в системах аварийного освещения и местах с повышенными требованиями к пожарной безопасности.
Еще одна разновидность кабельной продукции под обозначением ВВГНГ HF характеризуется тем, что не содержит в своей оболочке галогенных веществ (включая хлор). А изделие марки ВВГНГ FRLS относится к модификации, отличающейся максимальной устойчивостью к открытому огню в условиях групповой прокладки. Его способность сопротивляться воздействию открытого пламени с минимальным образованием дыма объясняется наличием во внешней защитной оболочке особого слюдяного компонента.
Форма жил и оболочки кабеля
Формы сечения кабеля в зависимости от количества и формы жил
По форме оболочки кабельные изделия делятся на плоские и круглые образцы. В качестве примера рассмотрим провод ВВГП НГ расшифровка и применение которого связаны со следующими особенностями:
- обозначение указывает на то, что это плоский силовой провод с двумя или тремя жилами;
- провод ПНГ применяется для прокладки в труднодоступных местах;
- при наличии кабеля этой марки проще вести трассировку с большим числом плоских изгибов.
Во всех остальных модификациях форма у оболочки стандартная (округлая).
По конфигурации сечения отдельных медных проводников известные образцы ВВГ делятся на изделия с круглыми и сегментными шинами.
Конструктивные особенности
Начнем с того, что ВВГ в первую очередь делится по количеству жил. Здесь пять видов:
- Одножильный.
- Двухжильный.
- Трехжильный.
- Четырехжильный.
- Пятижильный.
Первая и вторая категория используется для прокладки однофазной сети переменного тока. И если одножильный кабель прокладывается в два ряда параллельно, то двужильный в один ряд. При этом одна жила соединяется к фазе, вторая к нулю. При этом нулевой провод обычно голубого или синего цвета.
Трехжильный кабель
Третья категория – это кабель также для сети переменного тока, только в его состав входит еще и заземляющая жила. Она желто-зеленного цвета. Четырех- и пятижильный провод – это кабель, который устанавливается в трехфазных сетях. И если в первом три жилы – это фазы, а четвертая – ноль, то во второй добавляется жила заземления.
Сечение
В отношении данного параметра можно сделать небольшой обзор. Во-первых, сечение каждой токопроводящей жилы может варьироваться от 1,5 мм² до 50 мм². Во-вторых, при их сложении получается сечение самого кабеля. И здесь несколько пределов.
- Если кабель ВВГ одножильный, то сечение его жилы варьируется в диапазоне 1,5-240 мм².
- Двух-, трех- и четырехжильном варианте максимальный размер доходит до 95 мм².
- В пятижильном до 50 мм².
При этом сечение каждой жилы по назначению также варьируется. К примеру, основная жила – 1,5 мм², нулевая – 1,5 мм², заземляющая 1,0 мм².
Расшифровка силового кабеля ВВГ
С повышением сечения основных жил, уменьшаются сечения жил нулевых и заземляющих. Вот несколько примеров по той же расстановке:
- 2,5 – 1,5 – 1,0.
- 10 – 6 – 4.
- 25 – 16 – 10.
- 50 – 25 – 16.
Все эти данные входят в маркировку силового провода. Опять-таки приведем несколько примеров.
- Кабель ВВГ 4x Расшифровывается так – цифра «4» говорит о том, что это четырехжильный вариант. Цифра «10» это сечение в мм².
- ВВГ 5x Это пятижильный провод с площадью 6 мм².
Конструкция
Если рассматривать провод ВВГ в разрезе, то есть определенные различия, которые касаются моделей, выдерживающих мощность 0,66-1,0 кВ и 6-10 кВ. В основе у них все одинаково. То есть, это медные провода в изоляции разного цвета: фазные обычно белого, ноль голубого, заземление желто-зеленного.
Далее идет поясная изоляция. А вот дальше начинаются различия. В кабелях маломощных после поясной изоляции идет сразу оболочка черного или серого цвета. А вот в мощных моделях установлено еще несколько изоляционных слоев:
- Электропроводящий экран.
- Металлический экран.
- Прослойка.
- Оболочка.
Кстати, именно количество слоев изоляции определяет внешний диаметр самого провода. Конечно, на этот показатель будет влиять и количество присутствующих в нем жил. К примеру, кабель сечением 1,5 мм² может быть диаметром и 5 мм, и 50 мм. Последний – это четырехжильный вариант с усиленной изоляцией. И чем больше диаметр, тем выше масса изделия, которая варьируется от 39 кг/км до нескольких тонн. Понятно, что этот показатель будет влиять на удобство использования провода в процессе его монтажа и подключения.

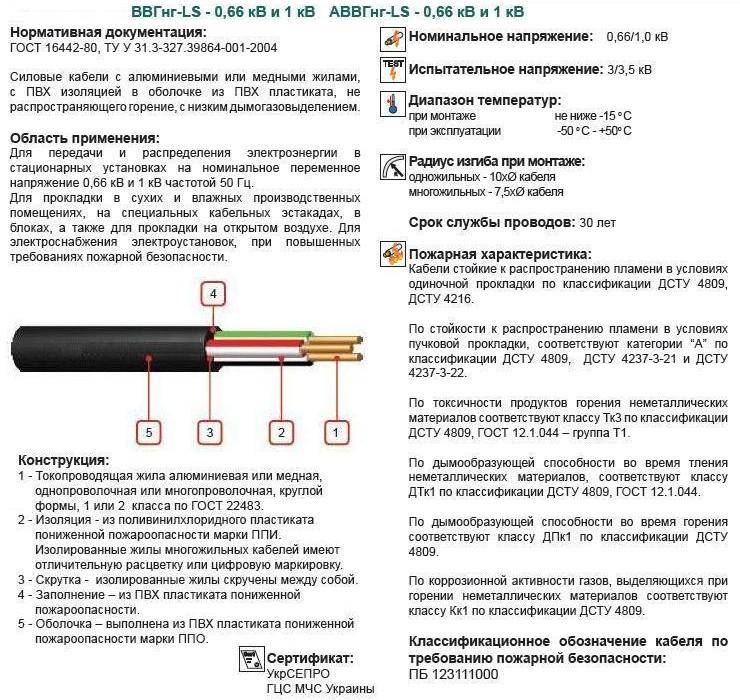

Кабель ВВГ нг LS, особенности
Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавкой букв «нг», которые означают не горючий. Отсутствие их в других кабелях вовсе не означает, что они горючи, просто у этих кабелей более высокая степень сопротивляемости возгоранию, вследствие заполнения пространства между виниловыми оболочками составом на основе того же поливинилхлорида.
Этот заполнитель занимает место кислорода между защитными оболочками, как известно, поддерживающего горение.
С техническими характеристиками кабелей ВВГнг можно ознакомиться в приведенной ниже таблице.
Заполнение же пространства между жилами кабелей ВВГнгLS выполняется поливинилхлоридным пластикатом с низким газо- и дымовыделением. Буквы «LS» означают «low smoke» — буквально: низкий дым.
Есть и другие обозначения этой функции. Такие кабеля ставят в местах с повышенной пожароопасностью, которых в обычном доме почти нет. Но если вас не смутит их стоимость, довольно существенно отличающаяся от стоимости обычных ВВГ кабелей, то вы получите электропроводку высокой степени защищенности не только от коротких замыканий и температур, но и не выделяющую большое количество дыма при всевозможных повреждениях. А подробнее – в видео:
Условия эксплуатации и хранения
Стандартные эксплуатационные свойства описываемого кабеля лежат в пределах температур окружающей среды от -50°С до +50°С. При этом он может нагреваться до +70°С, не теряет функциональность при кратковременной перегрузке до +90°С. Повреждение может наступить при нагреве проводников до +160-280°С.
Интересно. Приобретая кабель, лучше сделать предпочтение материалу с последней датой выпуска. Это поможет избежать ухудшения качества из-за возможного ненадлежащего хранения. Особенно это касается многожильных с тонкими проводниками, которые больше подвержены коррозии.
Хранить кабель лучше в таком же температурном диапазоне, как он эксплуатируется, при влажности воздуха до 98%. Он должен быть смотан и увязан в рулон или бухту, уложен на сухое основание. Хранение материала в условиях, близких к предельно допустимым, резко сокращает его срок годности.
Несмотанный кабель
Важно! Ненадлежащее хранение размотанного кабеля со случайным попаданием на него влаги и химически активных веществ приводит к очаговым повреждениям. Эксплуатация ранее запутанного в узлы или повреждённого материала коррозией нежелательна. Это может привести к скорейшему выходу его из строя, пожару или повреждению запитываемого им оборудования
Это может привести к скорейшему выходу его из строя, пожару или повреждению запитываемого им оборудования.
Правильно смотанный материал для хранения
Описанный вид кабелей является самым распространённым среди бытовых пользователей. Сравнительно высокие технические характеристики сочетаются с относительно низкой ценой.
Особенности и область применения электрокабеля ВВГ
Благодаря особенностям, которыми обладает электрокабель марки ВВГ, определяется и область применения этого изделия. Из особенностей этого вида продукции стоит отметить следующее:
- Выдерживает высокий показатель влажности, порядка 98%.
- Обладает повышенной рабочей температурой, порядка 70 о С. В аварийных режимах выдерживает температуру до 80 о С.
- Этот тип электрокабеля не распространяет горение.
- Срок службы составляет порядка 30 лет.
Так как этот вид электрокабеля имеет такие высокие технические характеристики, то и область применения этого изделия очень широкая. Его можно использовать для прокладки на открытом воздухе, в сухих и влажных производственных помещениях, в шахтах и блоках, в коллекторах и помещениях, где высока антикоррозийная активность. А также его можно применять и в пожароопасных помещениях.
Единственным ограничением является то, что вследствие отсутствия броневого покрытия его нельзя прокладывать в открытом грунте из-за возможного повреждения наружной изоляции. В случае необходимости прокладки кабеля в грунте необходимо применять его защиту от механических повреждений. Это можно сделать прокладывая этот электрокабель в трубах или специальных кабельных каналах.
Этот вид изделия также получил очень большое распространение в бытовых нуждах. В качестве электропроводки его можно замуровывать в стены, прокладывать в специальных кабель-каналах. В случае прокладки на улице для прокладки рекомендуется использовать гофру.
При монтаже провода в деревянном доме или по деревянным конструкциям рекомендуется его прокладка в гофре, металлорукаве или кабель-канале.
Выбор для бытовых нужд
Силовой кабель ВВГ очень удобен при монтаже домашней электропроводки. Монтаж рекомендуется выполнять кабелем с разным поперечным сечением токоведущих жил, так как это приводит к существенной экономии финансов. Так, для группы освещения подойдёт кабель сечением 1,5 кв. мм. В зависимости от одиночного или раздельного включения ламп, рекомендуется выбирать кабель ВВГ 2×1,5 или ВВГ 3×1,5. Для питания электророзеток нужен кабель большего сечения, подойдёт кабель ВВГ 3×2,5. Для питания мощных домашних электроприборов, таких как электроплита, понадобится ещё более мощный кабель, например, ВВГ 4×3, который выдерживает ток нагрузки порядка 37 ампер.
При монтаже кабеля с монолитными жилами допускается изгиб в 10 радиусов внешней оболочки, с многопроволочными жилами — 7 радиусов. Монтаж желательно проводить при положительной температуре воздуха, так при нулевой температуре изоляция твердеет, а при отрицательны может потрескаться.
Изоляция трехжильных проводов имеет стандартное цветовое обозначение:
- Синий провод — нуль.
- Жёлто-зелёный — земля.
- Оставшийся (чаще всего коричневый или белый) — фаза.
Надёжность выполненного монтажа электропроводки напрямую зависит от поперечного сечения жил кабеля, поэтому при выборе кабеля в магазине к этому вопросу нужно подойти очень ответственно.
Расшифровка аббревиатуры и модификации
Аббревиатура, которая наносится на внешнюю поверхность изоляционной оболочки кабеля, обозначает его конструктивные особенности и технические характеристики. Последовательность буквенных и цифровых обозначений несет определенную информацию. Первые заглавные буквы ВВГ обозначают следующее:
- В – материал из которого сделана изоляция токопроводящих жил под внешней оболочкой, в данном случае это поливинилхлорид. Буква «В» исходит из названия основной составляющей материала изоляционного слоя винила;
- В – материал внешней оболочки, основным составом которого, также является винил. Такую изоляцию принято называть ПВХ, это термопластик. 43% его состава продукт нефтехимии этилен и 57% связанный хлор. Составы пластиковой изоляции могут отличаться, в некоторых моделях используется ПВХ оболочка с примесями блокирующими распространение огня.
- Г – указывает, что общая оболочка токопроводящих проводов не имеет бронированного слоя, такой кабель называют голый, не имеющий защиты от жестких механических воздействий.
Все модели имеют медные провода с жесткой монолитной или гибкой многожильной структурой.
Существует целый ряд модификаций пластиковой изоляции:
- ВВГпнг – в данном варианте добавленное буквенное обозначение «пнг» указывает, что его допускается прокладывать в составе группы кабелей других марок. Его внешняя оболочка не распространяет горения. (пнг – плоский негорючий)
- ВВГнг–ls обозначает, что состав пластика изоляции с примесями, которые при горении снижают выделение токсичных газов и дыма;
- ВВГнг–hf при сильном возгорании окружающей среды и высокой температуре изоляционный слой выгорая, не выделяет коррозионно-активных газов;
- ВВГнг–fr указывает на наличие в изоляционном слое слюдяной ленты создающей термический барьер между окружающей средой и токопроводящими жилами.
Если отсутствуют подобные обозначения, они распространяют горение изоляции, это обычный ВВГ.
Маркировка кабеля ВВГ в цифровом обозначении аббревиатуры указывает количество, и сечение токопроводящих жил.
Кабель силовой ВВГ пнг 3х2.5+1 в данном варианте ВВГ, расшифровка маркировки показывает:
- пнг — плоский, негорючий;
- 3 – количество токопроводящих жил;
- 2,5 – площадь сечения проводов;
- +1 – добавочный провод заземления в кабеле.
Для прокладки под штукатуркой чаще всего удобно использовать провод ВВГ п –плоской конструкции, он компактно укладывается в штробы и легко штукатурится не выступая на поверхности.
Характеристики и расшифровка аббревиатуры кабеля ВВГ
Вы можете использовать кабель ВВГ — стандартного типа или других модификаций — для создания электрических сетей внутри и снаружи зданий. Этот продукт идеально подходит для цепей переменного тока, напряжение которых не превышает 1000 В. Популярность и распространение VVG связаны с широким разнообразием типов и областей применения.
Продукт активно используется для монтажа, замены или ремонта электрических кабелей в домах, квартирах и на рабочих местах. Он отвечает всем современным требованиям электро- и пожаробезопасности и отличается низкой стоимостью. Помимо кабеля, используемого в сетях переменного тока с частотой 50 Гц, выпускаются специальные типы ВВГ, которые могут работать при частоте 100 Гц. Таким образом, кабель можно использовать в однофазных или трехфазных сетях в помещении или на открытом воздухе. В последнем случае обязательна дополнительная защита в виде прочных кабелепроводов, металлических оболочек, кабельных лестниц или кабельных лотков.
Его не рекомендуется использовать на земле, так как он не имеет экранирования и поэтому быстро выйдет из строя. При желании он может быть установлен в полу, но в дополнительном защитном кожухе (гофротрубе) и/или на кабельном канале.
Область применения во многом зависит от модификации: типа материала, из которого изготовлены защитные трубки для кабеля, и самого кабеля. Мы обсудим это более подробно ниже.
Особенности использования различных типов кабелей ВВГ были описаны выше, а сейчас мы поговорим о технических параметрах проводников этой марки.
- Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
- Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
- Изгибать можно с ограничениями:
- ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
- с многожильными — 7,5 радиусов (за счет большей гибкости).
- Допустимая температура нагрева проводников:
- при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
- при нормальной эксплуатации +70°C
- в режиме перегрузки +90°C.
- Огнестойкость кабелей ВВГ не менее 180 мин.
Следует отметить, что технические характеристики кабеля ВВГ зависят не только от конкретного типа, но и от производителя. Поэтому перед покупкой ознакомьтесь с техническим паспортом кабеля (можно спросить у продавца). Приведенные выше параметры одинаковы для всех марок кабеля ВВГ.
Неудивительно, что эти кабели очень популярны — они имеют хорошие технические характеристики, стоят относительно недорого и могут использоваться практически везде — как на предприятиях и в офисах, так и в домах и квартирах.
Сечение и количество жил
Сечение жил каждого кабеля ВВГ может варьироваться от 1,5 мм² до 240 мм². Проводники с сечением до 35 мм² обычно доступны на рынке, другие, более крупные размеры необходимо заказывать.
Как уже упоминалось, кабели ВВГ выпускаются с 2, 3, 4 и 5 жилами. Количество проводников указывается сразу после аббревиатуры: VVG 2 x 3,5, VVGng 4 x 4 и т.д. Первое число обозначает количество проводников, второе — сечение проводника.
Могут быть кабели ВВГ с «нейтральным» и «земляным» проводниками. Есть версии, в которых защитные проводники имеют одинаковое сечение, а есть версии с меньшим диаметром (для экономии меди и снижения стоимости). Заземляющий проводник» обычно меньше, а «нейтральный проводник» в некоторых вариантах также немного меньше. Если защитный проводник имеет меньший диаметр, он называется +1. Например, ВВГнг 4 x 4,0+1 (4 проводника сечением 4 мм² и 1 проводник с шагом менее 2,5 мм²). Эти варианты кабеля ВВГ также являются стандартными, их параметры приведены в таблице ниже.
Длительно допустимый ток
При выборе сечения кабеля правильным методом является максимальный ток. В этом контексте стандартизируется такая характеристика, как допустимый длительный ток. Он зависит от количества и сечения проводников, а также от типа монтажа (открытый или закрытый).
| Поперечное сечение | Мощность для передачи постоянного тока | ||
|---|---|---|---|
| с двумя основными проводниками | С тремя основными проводниками | С четырьмя основными проводниками | |
| 1,5 мм² | 24 А | 21 А | 19 А |
| 2,5 мм² | 33 А | 28 А | 26 А |
| 4 мм² | 44 А | 37 А | 34 А |
| 6 мм² | 56 А | 49 А | 45 А |
| 10 мм | 76 А | 66 А | 61 А |
| 16 мм | 101 А | 87 А | 81 А |
| 25 мм | 134 А | 115 А | 107 А |
| 35 мм | 208 А | 177 А | 165 А |
Разновидности кабеля
Кабель ВВГнг-п-LS: структура
Изоляция состоит из поливинилхлорида с высокой огнеустойчивостью. Ее цвет может быть белый, жёлтый, синий, зелёный, красный, малиновый, коричневый, чёрный. Внутри имеется ещё одна экструдированная оболочка для заполнения пространства между жилами. Вес провода ВВГнг-п-LS 3х2,5 в 1 км – 167 кг.
Вариант исполнения кабеля ВВГнг-LS по функциональности имеет некоторое преимущество. ВВГнг-LS представляет собой кругложилый провод, заполненный без галогенов, не вулканизированной резиной, что обеспечивает огнеустойчивость. Оболочка состоит из специального не воспламеняющего ПАХ пластиката. Благодаря этим параметрам достигается высокий уровень безопасности.
Где используется кабель ввгнг-ls?
Область применения
Данный проводник используется для электрических устройств переменного и постоянного тока. Может прокладываться в помещении и вне здания. ВВГнг-п-LS часто предназначается для офисов, промышленных объектов, атомных станций.
Продолжительность использования 30 лет, гарантия, как правило, 5 лет. Эти цифры будут достоверными при условии соблюдения правил транспортирования, сбережения, установки, эксплуатации.
Минимальная длина провода 450 м. ВВГнг-п-LS выдерживает нагревание до 70 градусов. Значение радиуса изгиба — 10 диаметров для одножильного кабеля, 7,5 для многожильного. Выполнение монтажа допустимо не ниже -15 градусов. Провод ВВГнг(А)-п-LS обладает практически 100% устойчивостью к влажности при температуре менее 35°.
Кабель ВВГнг(А)-LSLTx
Провода ВВГнг(А)-LSLTx предназначены для распространения направленной энергии переменного тока до 1 кв, постоянного напряжения до 1,5 кв. Используется в частных и многоквартирных домах, детсадах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.
Функциональная пожарная опасность помещений от 1 — 3 Ф.
Описание технических характеристик
Эксплуатация провода возможна при температуре от -50 до +50°С, относительной влажности 98%, если температура не более 35°С. Прокладывать кабель можно до -15°С. Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. ВВГнг-FRLSLTx выдерживает температуру в условиях непродолжительного секундного замыкания до 400 градусов, а ВВГнг(А)-LSLTx до 350 градусов в аналогичной ситуации. Вес зависит от сечения, так, 1х1.5 на 1 км кабеля 52,7 кг.
https://youtube.com/watch?v=f3fQf1ZE_JI
В состав входит:
- медные токопроводящие жилы,
- экстурбированный изоляционный слой из ПВХ,
- поясная изоляция с повышенной огнеустойчивостью,
- экранированные медные ленты,
- две оцинкованные стальные ленты,
- наружный защитный слой (шланг, оболочка).
Условия прокладки выполняются согласно правилам и нормам монтажа электроустановок.
Особенности кабеля frls
Кабель ВВГнг-FRLS
В названии появляются новые буквы fr, означающие огнестойкость. Провод характеризуется длительной стойкостью к действию открытого огня, время варьирует от 60 до 180 минут.
Огнестойким барьером представлена слюдосодержащая лента. Проводник ВВГнг-FRLS используется для электроснабжения как жилого и так и промышленного помещения. Благодаря материалам, применяемым в изоляции, оболочке кабель обладает высокими противопожарными свойствами, небольшой токсичностью.
Применение ВВГнг-FRLS в общественном месте гарантирует защиту безопасности электрической сети. Возможна групповая прокладка. Кабель устойчив в условиях открытого огня.
Температурный режим эксплуатации от минус 50 до плюс 50, при влажности 98%. Одножильный провод обладает минимальным радиусом до 10 наружных диаметров, а многожильный имеет радиус до 7,5 внешних диаметров. Вес кабеля различный, например, ВВГнг(А)-FRLS 2х1,5 1 кВ в 1 км – 212 кг, 1х150 в 1 км – 1763 кг.
Провод имеет длительный срок службы до 30 лет.
Методы прокладки
Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.
Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.
Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.
Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.
Открытое положение
Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.
Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.
Скрытый вариант
Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.
Расположение под землёй
Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.
Технические характеристики кабеля ВВГ
Об особенностях использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.
- Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
- Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
- Изгибать можно с ограничениями:
- ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
- с многожильными — 7,5 радиусов (за счет большей гибкости). Есть плоские варианты (двух и трехжильные)
- Допустимая температура нагрева проводников:
- при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
- при нормальной эксплуатации +70°C
- в режиме перегрузки +90°C.
- Огнестойкость кабелей ВВГ не менее 180 мин.
Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.
Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.
Сечение и количество жил
Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм² до 240 мм². В продаже обычно находятся проводники с жилами до 35 мм², остальные, более крупные размеры надо заказывать.
Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.
Примерный ассортимент кабелей ВВГ
Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль». Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм² и 1 на шаг меньше 2,5 мм²). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.
Параметры кабелей ВВГ с жилами разного диаметра
Длительно допустимый ток
При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.
| Сечение жил | Длительно допустимы ток | ||
|---|---|---|---|
| с двумя основными жилами | с тремя основными жилами | с четырьмя основными жилами | |
| 1,5 мм² | 24 А | 21 А | 19 А |
| 2,5 мм² | 33 А | 28 А | 26 А |
| 4 мм² | 44 А | 37 А | 34 А |
| 6 мм | 56 А | 49 А | 45 А |
| 10 мм | 76 А | 66 А | 61 А |
| 16 мм | 101 А | 87 А | 81 А |
| 25 мм | 134 А | 115 А | 107 А |
| 35 мм | 208 А | 177 А | 165 А |
Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.
