Насосная станция без гидроаккумулятора: особенности действия и устройства водоснабжения без гидробака

Преимущества и недостатки насосной станции

Если вы решили устанавливать насос с гидроаккумулятором, то налицо будут такие преимущества:

• Станция обеспечивает постоянное наличие воды в системе водопровода частного дома, благодаря заполненности гидроаккумулятора.
• Именно благодаря гидроаккумулятору, который подает воду в трубы при помощи мембраны, станция может некоторое время работать даже при отсутствии электричества (но лишь до тех пор, пока вода в баке не закончится).
• Станция предотвращает образование гидравлического удара в трубах.
• Износ насосного оборудования станции, оснащенной гидроаккумулятором, будет не таким скорым, как у станции без гидробака, поскольку каждый насос имеет в резерве определенное количество циклов включения и выключения. Гидробак дает насосу в этом случае отдыхать и сокращает число включений/выключений. Таким образом, жизнь насоса будет продлена.

К недостаткам насосной станции с наличием гидроаккумулятора можно отнести:

• Большие габариты гидробака и необходимость отведения места под него;
• При этом гидроаккумулятор необходимо устанавливать выше уровня помещения, а это создает дополнительные трудности при монтаже станции;
• Риск затопления дома в случае выхода из строя реле давления или мембраны.
• Кроме того, мембрана каждого гидроаккумулятора подвержена скоплению воздуха в ней. В результате эффективность работы бака снижается. Чтобы наладить работу оборудования станции придётся 1 раз в 2-3 месяца стравливать скопившийся в станции (баке) воздух через специальный клапан. Такая профилактика продлит срок службы оборудования в разы.

Так ли нужен гидроаккумулятор?

Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости .

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

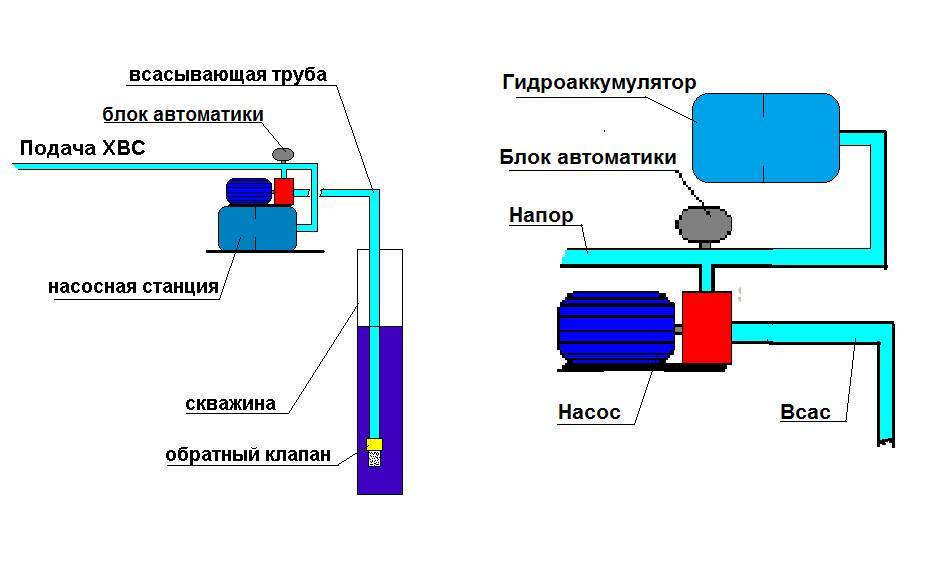

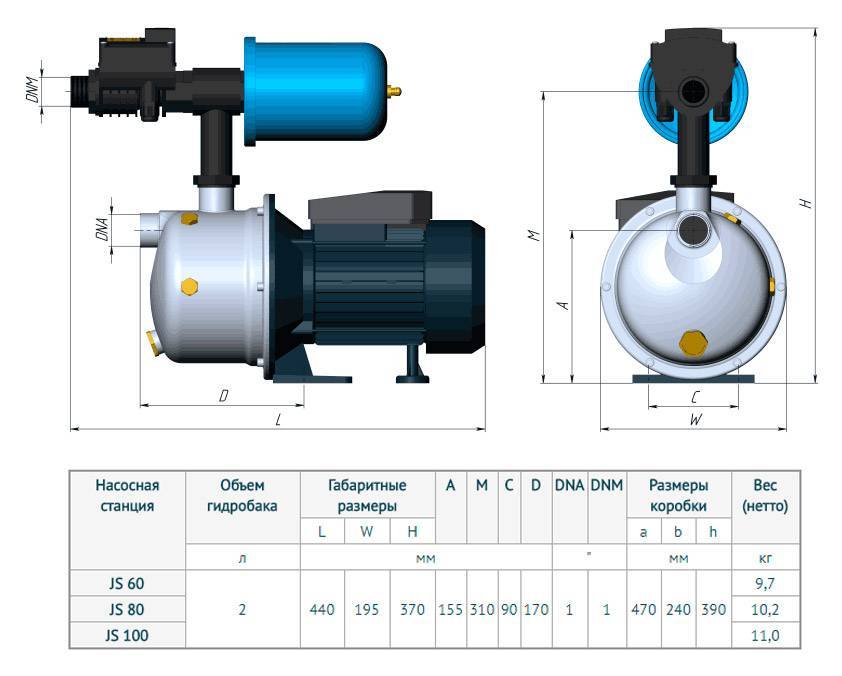

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать большее давление, большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует накопительный водонагреватель, то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти вполовину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чем отличается гидрофор от насосной станции?

Гидрофор может набирать воду из скважины, колодца, открытого водоема или искусственного резервуара. Обеспечение запаса воды. Автоматические насосные станции оборудованы гидроаккумуляторами, которые могут работать даже в моменты отключения электроснабжения. Работа с узкими скважинами.

Только в комплекте гидрофора подразумевается пневморесивер для поддержания давления в сети, а в насосной станции вероятен расширительный бак для определенного запаса воды. Как в водонапорной башне. В гидрофорном варианте автоматика отключает насос при определенном давлении в сети, а в насосном – при заполнении бака.

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Данная система похожа на предыдущую. Состоит из точки водозабора, подающей трубы, гидроаккумулятора и внутренней разводки. Однако есть некоторые отличия. Устье скважины для защиты от замерзания часто оснащают пластиковым либо стальным кессоном. В нем же допускается установка гидроаккумулятора (если скважина расположена недалеко от дома). Насосы в данном случае используются погружные (лучше выбирать модели со встроенной защитой против холостого хода).

Современные схемы водоснабжения из скважины обязательно содержат комплект автоматики. Он позволяет корректировать и наблюдать за работой водозаборного узла.

Минимальный комплект включат в себя:

1. Реле давления с манометром – поддерживает нужное давление в гидроаккумуляторе.
2. Выключатель поплавкового типа – прекращает подачу электричества на насос, если скважина обмелеет.
3. Защиту от сухого хода – отключает мотор при отсутствии воды в помпе.

На рынке автоматика представлена в нескольких разновидностях. Для самостоятельного монтажа удобнее использовать устройства первого поколения, как наиболее простые и с доступной ценой. Практическая схема водоснабжения дома из скважины с гидроаккумулятором указана на фото ниже.

Гидроаккумулятор устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Структура и смысл работы системы

Это стало реальным с недавних пор, ведь раньше частный домовладелец, часто, не имел возможности подключения к городским источникам водоснабжения.

Однако, с возникновением на рынке специальных систем которые могут заменять все необходимые коммунальные услуги, частные домовладельцы вышли на новый уровень комфорта.

Одним из самых значимых компонентов данных систем является насосная станция. Сборка таких систем может проводиться своими силами или проходить на заводе производителя. Какой бы метод сборки ни выбрал покупателей для эффективной работы он должен знать правила эксплуатации данного типа систем.

Схематически принцип водоснабжения имеет несколько звеньев, но самым важным всё же выступает источник воды. Вода это главный ресурс для формирования индивидуальной системы водоснабжения. Как правило, источником выступает или колодец или скважина.

Если добычу воды будем проводить из неглубокого водохранилища — то сгодится почти любой тип насоса, главное чтобы ему хватало мощности для требуемой работы.

К примеру, типичный центробежный насос способен поднимать воду на высоту около 10 метров. Но, как правило, давление почвы, а также перегибы шланга насоса снижают этот уровень на 2-3 метра, что следует учитывать при выборе аппарата.

Один из видов применения устройства для глубины источника больше чем 10 метров — это установка станции в специальной яме.

Таким образом, мы снижаем высоту, на которую требуется нагнетать воду до 7 или более метров, организуя при этом эффективную работу насоса. Кроме этого, есть возможность монтажа установки в подвале, при этом обеспечивая полную шумо- и влагоизоляцию.

Возможно, Вам будет интересна статья о насосных станциях фирмы AL-KO.

Познавательную статью о настройке и регулировке насосной станции своими руками читайте здесь.

Принцип работы системы без гидробака

Перекачивающее воду оборудование работает одинаково: забирает жидкость в источнике – скважине, колодце – и перекачивает ее в дом, к точкам водоразбора. Насос может быть как погружным, так и поверхностным.

Роль соединяющих магистралей выполняют трубопроводы из полипропиленовых труб или гибких шлангов. Таким же образом вода подается в баню, гараж, летнюю кухню, бассейн.

Разница касается в применении дополнительных устройств, таких как гидроаккумулятор, реле давления и пр. Устанавливать насосное оборудование без средств контроля и регулировки крайне опасно – в первую очередь для самой же техники.

Если необходимо большое количество воды или более стабильная подача, в схему включают еще один важный элемент – накопительный бак. Сначала вода поступает в него, а уже затем – к потребителям.

При использовании бытовых насосов объем жидкости обычно составляет от 2 до 6 м³/ч. Этого количества обычно хватает, если станция подключена к колодцу или скважине и обслуживает дачный дом.

При выборе агрегата следует учитывать, что отсутствие гидробака ускоряет износ деталей, поэтому оборудование должно быть прочным – со стальным или чугунным корпусом, покрытым антикоррозийной краской.

Управление функциями насоса осуществляется с помощью реле давления, отвечающего за регулировку напора. Для контроля легче всего установить манометр, которым обычно комплектуется автоматика насосных станций.

Кроме оборудования для перекачки воды потребуется электрический кабель, точка подключения к сети и заземляющие клеммы. Если готовое решение не удовлетворяет запросам, детали станции можно приобрести отдельно, а затем собрать уже на месте монтажа. Главное условие – соответствие элементов системы по характеристикам.

Сравнительная характеристика депозитных и сберегательных сертификатов и облигаций одного эмитента

Виды рисков	1	2	3	4	5	6	7	8	9	10
Системный (рыночный)
Страновой
Законодательных изменений
Инфляционный
Валютный
Отраслевой
Региональный
Кредитный (деловой)
Ликвидности
Процентный
Мошенничества
Капитальный
Селективный
Временной
Отзывной
Поставки
Операционный
Урегулирования расчетов
Среднее значение риска данной ценной бумаги

1. депозитные или сберегательные сертификаты именные
2. депозитные или сберегательные сертификаты на предъявителя
3. облигации именные
4. облигации на предъявителя
5. облигации, обеспеченные залогом имущества
6. облигации, не обеспеченные залогом имущества
7. дисконтные облигации
8. купонные облигации, процент по которым выплачивается один раз в год
9. купонные облигации, процент по которым выплачивается чаще, чем один раз в год
10. облигации с плавающей ставкой купона

2. Проанализируйте инвестиционные качества депозитных и сберегательных сертификатов как видов ценных бумаг. Дайте сравнительнуюхарактеристику инвестиционного качества депозитных и сберегательных сертификатов в сравнении с другими видами ценных бумаг, обращающихся на российском фондовом рынке.

Диагностика, устранение неисправностей после настройки и модернизация

Если приведенная выше схема не работает, ослабляют обе гайки с предварительным повышением давления, например, до 3,3 атм. Медленно спускают жидкость до необходимого уровня (2, 3 атм.), закрывают вентиль. Гайку на крупной пружине зажимают до положения, пока не выключится реле. После – повторяют действия из предыдущего раздела. Стандартные регуляторы (типа Italtecnica PM/5) можно усовершенствовать:

• Третью пружину, созданную в форме булавки, изгибают таким образом, чтобы фиксация в пластиковых ограничителях стала более надежной.
• Нулевой проводник подсоединяют к электродвигателю напрямую. Фазный провод распределяют на две группы, что снижает износ в процессе подгорания контактов.

Разобрать реле не сложно

Станции без гидробака

Если вы решите использовать насосную станцию и при этом не подключать к ней гидробак, то такое оборудование также имеет право на жизнь и функционирует вполне прилично. При этом единственным минусом будет постоянное включение/выключение насоса в момент открывания крана. Ясно, что такая работа способна вывести из строя насос в разы быстрее. Либо в какой-то момент произойдёт его сгорание (от этого не застрахован ни один даже самый надёжный насос от европейского производителя).

Кроме того, здесь запаса воды станция не обеспечивает и поэтому при отключении электричества вероятно отсутствие воды.

Плюсом такой установки является её компактность и гораздо больший напор воды в системе.

Как работает такая система

Для правильной эксплуатации системы водообеспечения нужно знать принцип действия насосной станции. Потребление воды в бытовых условиях происходит периодически, поэтому нет необходимости в постоянной работе насоса. С другой стороны жильцу удобно, чтобы расход жидкости появлялся сразу же после открытия крана. Эти задачи решаются простым и эффективным способом.

Работающий насос обеспечивает потребителя водой и нагнетает ее в накопитель. При этом во всей системе повышается избыточное давление, пока оно не достигнет установленного максимального значения. В этот момент срабатывает реле и выключается электродвигатель. В процессе потребления жидкости ее давление снижается, пока блок управления снова не даст команду на пуск насоса.

Выводы и полезное видео по теме

Обзор вихревого насоса с реле давления:

Автоматика для насосных станций без гидроакумуляторов:

Подключение насосной станции к накопительной емкости:

Применение системы водоснабжения без гидробака на дачном участке возможно, однако она будет ограничена по мощности и частично не защищена, даже при оснащении автоматикой. Гораздо удобнее использовать современную насосную станцию с гидроаккумулятором, особенно для обеспечения дома необходимым количеством воды.

Есть опыт эксплуатации насосной станции без гидроаккумулятора? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Заключение по теме

Чисто технически система водоснабжения сможет работать и без гидроаккумулятора. Почему же тогда специалисты настоятельно рекомендуют не отказываться от использования этого устройства?

Допустимым давлением в системе считается 1,5 – 3 атмосферы. Если показатели выходят за рамки заданных пределов, отреагирует реле давления и насос выключится.

Работать снова насос начнёт, только когда давление нормализируется. Рывки давления, которые сопровождают эти процессы, негативно сказываются и на электрических и на механических элементах устройства. Гидроаккумулятор же способен выровнять показатели давления в процессе использования насосной станции.

Схема действия достаточно проста. Достигая величины давления в 3 атмосферы, насос, естественно, отключается, но система продолжает расходовать воду из гидроаккумулятора, пока давление не упадёт до предела, требуемого для возобновления работы насоса. Временной промежуток между включением и отключением существенно снижается, что и определяет функциональность всей системы.

Разные модели гидроаккумуляторов дают неодинаковые показатели предельного количества включений насоса в час. Например, при эксплуатации бытового агрегата ёмкостью в 24 л, насос будет активизироваться около 20 раз в час. Чем больше ёмкость гидроаккумулятора, а у некоторых промышленных агрегатов она может достигать 500 л, тем меньше будет количество включений в час.

Важно, чтобы предварительно накаченное давление воздуха в гидроаккумуляторе было на несколько десятых меньше, чем уровень давления, требуемый для включения насоса. Отступление от этого требования в большую сторону приведёт к заметному уменьшению промежутка между включением и отключением насоса

Несоблюдение нормы в сторону уменьшения чревато разрывом мембраны, что естественным образом исключит гидроаккумулятор из системы водоснабжения.
