Что такое фанкойл: принцип работы и правила установки вентиляторного доводчика

Сказки и опровержения

В этой части статьи мы собрали наиболее распространенные мифы про фанкойлы. К сожалению, не все могут распознать, где правда, а где ложь. И этим пользуются нечестные на руку продавцы такого оборудования.

Для работы фанкойла нужен чиллер

Принцип работы фанкойла заключается в том, что тепло- и холодоноситель циркулируют по замкнутому контуру. Нет разницы, откуда получать тепло, или куда отдавать его. Главное – обмен тепловой энергией. Фанкойл может быть сопряжен с любой системой, поднимающей или понижающей температуру жидкости.

Чиллер – это кондиционер

Еще одно заблуждение, которое пошло в массы. Если вы разбираетесь в климатической технике, то знаете, что такое чиллер. Но для всех остальных процитируем:

Если бы написавший это хоть немного разбирался в климатической технике, то знал бы следующее:

1. Чиллер не осуществляет передачу или отбор тепла у прибора конечного потребления (внутреннего блока);
2. У чиллера есть теплообменник, за счет которого передается или отбирается тепловая энергия от теплоносителя;
3. Чиллер не может функционировать отдельно от других климатических систем, таких как фанкойлы, канальные внутренние блоки и т.д.

Минутка юмора…

Если вы хоть что-то понимаете в том, как работает климатическая техника, то это может вас заинтересовать. Как думаете, мог ли специалист писать такие статьи?

К вашему сведению, в абсорбционных чиллерах (АБХМ) давление пониженное. Таков их принцип работы – при низком давлении понижается температура испарения и конденсации.

А теперь – реальность

Фанкойл не сможет заменить внутренний блок кондиционера. У него другое внутреннее устройство. Для его работы используется холодо- и теплоносители, которые не находятся под большим давлением.

Для полноценной работы фанкойлу недостаточно внешнего блока, как у кондиционера. Должен быть теплообменник, в котором происходит передача тепла от одной среды в другую. Поэтому чаще всего используют связку чиллер-фанкойл.

Классификация

Есть два основных вида фанкойлов – двухтрубные и с четырьмя магистралями. Первые подключаются к одному источнику рабочей жидкости, вторые могут одновременно использовать два – чиллер и устройство для нагрева воды.

В последнем случае возможно быстрое переключение модуля с режима охлаждения на нагрев и обратно. У двухтрубных моделей это трудоемкая работа, нужно физическое переключение магистралей между источниками обработки жидкости.

Классификация по конструкции:

По способу монтажа – напольные, потолочные или настенные.

• Кассетные. Монтируются в подвесной потолок, не имеют внешнего корпуса.
• Канальные. Устанавливают в каналы приточной вентиляции. Модели отличаются числом воздушных потоков – от 1 до 4.
• Расход воздуха – низко, средне или высоконапорные. Первые создают воздушный напор до 45 Па, вторые – до 100 Па. Высоконапорные могут формировать воздушный поток с силой 250 Па.

Для плавного изменения температуры жидкости комплектуются трехходовым клапаном. Виды используемых вентиляторов – центробежный или диаметральный. Теплообменник змеевидный, состоит из медной трубы. Для увеличения площади на него устанавливаются ребра из алюминия.

Совет. В некоторых моделях есть пылевые фильтры. Они очищают воздух от посторонних примесей, защищают элементы устройства от загрязнений

Это важно для помещений с особыми требованиями к микроклимату

Разновидности фанкойлов

В зависимости от системы кондиционирования воздуха, условий эксплуатации и требований к размещению различают 4 типа фанкойлов:

• кассетный;
• канальный;
• бескорпусный;
• настенный.

Кассетный или потолочный фанкойл подходит для установки в зданиях с подвесными потолками. Корпус устройства располагается в пространстве, расположенном под потолком. На лицевой стороне оказывается только нижняя панель, которая распределяет обработанный воздух по 4 направлениям. Кассетные блоки, в свою очередь, подразделяются на двухтрубные и четырехтрубные. Стоимость такого фанкойла варьируется от 30 до 70 тысяч рублей.

Фанкойлы канального типа устанавливаются непосредственно внутрь вентиляционных каналов, через которые проходит проточный воздух. Канальные блоки имеют ряд особенностей:

• через сеть воздуховодов могут обслуживать сразу несколько помещений;
• обладают мощным центробежным вентилятором;
• могут быть установлены за фальшпотолками или фальшстенами, что делает внешний вид помещения более аккуратным;
• управление происходит при помощи пульта дистанционного управления.

Фанкойлы, установленные в скрытом режиме, требуют отвода конденсата в канализацию. Поскольку мощный вентилятор создает много шума, то зачастую такие устройства устанавливают именно в производственных помещениях. При установке в квартире необходимо делать шумоизоляцию. Стоимость такого устройства может достигать 87 тысяч рублей.

Бескорпусный тип фанкойла схож с предыдущим, все его детали крепятся на раме, кожуха он не имеет. Агрегат может быть горизонтальным и вертикальным. Бескорпусный фанкойл предназначен для подачи холодного или теплого воздуха в одной точке, поскольку оснащены бесшумным вентилятором, обладающим небольшой мощностью. Цена на такое устройство колеблется от 20 до 50 тысяч рублей.

Фанкойлы настенного типа существенно отличаются от всех вышеперечисленных. Консольные, как еще называют настенные фанкойлы, имеют следующие особенности:

• монтируются на стену или на пол открыто;
• оснащены декоративным корпусом;
• работают по двум направлениям: обогрев и охлаждение.

Существенными преимуществами консольного фанкойла являются простота в установке и привлекательный внешний вид. Стоимость устройств такого типа может составлять от 30 до 50 тысяч рублей.

Чем отличается хладагент от теплоносителя?

Холодильный агент является рабочим веществом, которое в процессе холодильного цикла может пребывать в разных агрегатных состояниях при различных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция — перенос холода или тепла на какое-то определенное расстояние.

Транспортировкой хладагента управляет компрессор, а теплоносителя — насос. Температура холодильного агента может опускаться как ниже точки кипения, так и подыматься за ее пределы. Теплоноситель‚ в отличие от хладагента‚ постоянно работает в условиях температур, не растущих выше точки кипения при текущем давлении.

Фанкойл – что это такое

Фанкойл – климатический прибор, обеспечивающий централизованное кондиционирование и нагрев помещения. Обычно они входят в систему общего кондиционирования помещения и работают совместно с чиллерами или отопительными котлами. Такие устройства можно заметить на потолке и стенах помещений. Преимущество таких систем в том, что вы можете настроить автоматическую подачу воздуха заданной температуры без необходимости забирать его непосредственно с улицы. Подходит для поддержания климата в средних и больших помещениях, в которых нет возможности установить обычный кондиционер.

Один из элементов доводчика – фильтр грубой очистки. Он очищает устройство от пыли, пуха и других загрязнений

Принцип действия

Аппарат работает по принципу упомянутого выше калорифера: по трубкам змеевика течет антифриз или вода определенной температуры, вентилятор продувает сквозь ребра комнатный воздух. Происходит теплообмен, поток нагревается или охлаждается. Отсюда второе название устройства – вентиляторный доводчик.

Особенности работы фанкойла:

• агрегат способен работать в режиме нагрева либо охлаждения в зависимости от температуры приходящей воды;
• основная функция – передавать воздуху тепло или холод, произведенный другими установками;
• проток жидкости обеспечивается внешним насосом, собственного нет;
• всасываемый воздушный поток очищается фильтром от пыли;
• обычно фанкойл обрабатывает внутренний комнатный воздух (полная рециркуляция);
• некоторые модели, интегрированные в систему принудительной вентиляции, умеют греть/охлаждать приточный воздух;
• регулирование тепловой/холодильной мощности производится двумя путями – изменением производительности вентилятора и ограничением расхода воды электромагнитным двухходовым клапаном.

Итак, фанкойл — это составной элемент централизованной климатической системы, поддерживающий температуру воздуха в конкретном помещении или в определенной зоне производственного цеха. Дополнительные функции:

• осушение;
• проветривание (режим вентиляции);
• подмешивание свежего воздуха — опция;
• управление от дистанционного пульта;
• подогрев потока электрическим ТЭНом (тоже опция).

Отличие фанкойла от сплит-системы заключается в принципе работы — парокомпрессионный цикл в нем отсутствует, рабочим телом служит вода, не меняющая агрегатное состояние. Причем тепловая энергия приходит в радиатор извне вместе с жидкостью, как предусмотрено в калориферах.

Watch this video on YouTube

Источниками холода/теплоты могут выступать:

1. Традиционные котлы, использующее различные энергоносители. Понятно, что данное оборудование обеспечивает только нагрев воды или антифриза.
2. Тепловые насосы (ТН) двух типов – геотермальные и водяные. Зимой установка подогревает теплоноситель, летом, наоборот, охлаждает.
3. Чиллеры – мощные холодильные машины с воздушным либо водяным охлаждением конденсатора.

Внутри агрегата предусмотрен клапан для сброса воздуха после монтажа и заполнения трубопроводной сети теплоносителем

Чем фанкойл отличается от кондиционера: полезные советы по выбору подходящего оборудования

Оба вида оборудования в соответствующем исполнении применяют для обогрева и охлаждения помещений. Главное отличие фанкойла от кондиционера заключается в типе теплоносителя. Для транспортировки воды можно применять стандартные трубы, фитинги, запорную арматуру. Проверка и устранение выявленных неисправностей не слишком трудны для рядового пользователя. Простейшие операции надо выполнить для устранения течи. Замена отдельных функциональных компонентов не сопровождается чрезмерными затратами.

Сравним решение аналогичных задач при работе с кондиционером. Утечку хладагента определяют с помощью специализированного оборудования. Для его транспортировки необходимо устанавливать дорогие магистрали из медных трубок. Заправку также лучше поручать опытным специалистам.

Фанкойлы подключают к чиллерам, которые устанавливают в чердачных помещениях, на крышах. Регламентные работы в этом случае выполнять намного проще. Однако надо учитывать, что соответствующее оснащение получится сделать только на стадии строительства или в процессе капитального ремонта. Сплит-систему, в отличие от фанкойла, в квартире можно установить в любое время.

Принцип функционирования фанкойла

Принцип работы фанкойла состоит в том, что прибор в принудительном порядке заставляет перемещаться в воздух в том или ином направлении, обеспечивая заданную температуру помещения, причем разбег может быть самым разным – от холодного потока, до достаточно тёплого. Движение масс обеспечивает встроенный вентилятор (или несколько). Проходя через теплообменник, воздух достигает нужной температуры. Если прибор установлен в квартире проточного типа, иными словами – сопряжён с улицей, то к этим потокам добавляется тяга наружная.

Радиатор обеспечивает перемещение жидкости заданной температуры, за счёт чего происходит охлаждение или нагрев воздушного пространства, через которое проходят потоки воздуха

Фанкойлы легко «встраиваются» в существующую сеть климатического оборудования. Их можно использовать совместно с тепловыми насосами, электрическими системами нагрева, котлами. Системы чиллер и фанкойл обеспечивают независимую стабилизацию температуры одновременно в нескольких помещениях в одном здании. Кроме этого, сам фанкойл можно настроить таким образом, чтобы он нагревал или охлаждал сразу несколько помещений. Для этого существует несколько вариантов конструкции агрегата. Но помните, температура в этих помещениях будет одинакова.

Фанкойлы легко встраиваются в систему умного дома

В более сложных системах проточного типа доводчики позволяют смешивать воздух улицы с тем, который подается из помещения. Причём процесс очищения, нагрева и смешивания воздушных масс происходит постоянно. Иногда используются специальные обходные трубопроводы для удаления избыточного воздуха, который, при необходимости, можно перекрыть. Но так как зачастую необходимости в непрерывной работе системы нет, разработчики дополняют сети кулеров специальными обходными трубопроводами с термоэлектрическим приводом и вентилями.

Особенности монтажа такой техники

Монтаж фанкойла — задача не из простых. Если у владельца дома нет большого опыта в монтаже отопительного и/или холодильного оборудования, лучше обратиться к профессионалам. Сначала устанавливают собственно фанкойл. Место монтажа зависит от типа устройства: потолок, пол, стена. В любом случае нужно обеспечить свободное перемещение воздушных масс от фанкойла по всему помещению, чтобы работа устройства была эффективной.

После установки фанкойла необходимо собрать узел обвязки, установить трубы и уложить слой теплоизоляции. Следует поставить ряд таких элементов, как запорные краны, температурные датчики, манометры и т.п. Отличным вариантом для монтажа системы этого типа могут оказаться трубы с каучуковым покрытием. Они компактны и обладают хорошими теплоизолирующими свойствами.

При необходимости монтируются каналы воздуховодов. Эти конструкции следует снабдить шумоизоляцией. Чтобы вода распределялась по системе равномерно и была обеспечена ее правильная гидравлика, используют балансировочные клапана. Наличие этих устройств существенно облегчает настройку системы, поскольку независимо от ее конфигурации везде можно будет использовать одинаковые водопроводные трубы.

Такой смесительный узел необходимо установить при подключении системы фанкойлов к чиллеру или котлу. Неопытным монтажникам лучше проконсультироваться со специалистами

При составлении проекта системы необходимо учесть длину воздуховодов, которая строго нормируется. Это особенно актуально при установке настенных фанкойлов под окнами. Стальные воздуховоды снабжают вибрационным глушителем. Обязательно монтируется система сбора и отвода конденсата.

Поддоны для сбора влаги следует закрепить под соответствующими отверстиями. После этого вентилятор и электронагреватели (если они имеются) подключают к электропитанию. Затем все контакты, каналы и трубы проверяют на герметичность. После этого систему запускают и опрессовывают, чтобы проверить качество монтажа. Если огрехов нет, можно продолжать отделочные работы.

Трубы, которые присоединяют к фанкойлам, нужно тщательно загерметизировать и покрыть слоем теплоизоляционных материалов. Перед началом монтажа следует составить проект и выполнить расчеты системы

Проще всего справиться с монтажом напольного варианта фанкойла. Для него не нужно устанавливать канал отведения конденсата. Устройство имеет два патрубка, которые присоединяют к соответствующему прибору. При монтаже настенных, потолочных и кассетных моделей подключение к электросети производится по более сложной схеме, чем для напольного фанкойла.

В любом случае установить четырехтрубную систему будет сложнее всего

Для монтажа любого типа системы важно правильно выполнить проектирование и ряд специальных расчетов

Какими бывают фанкойлы

Тип фанкойла зависит от задач, которые необходимо решить с его помощью. Различают двухтрубные и четырехтрубные устройства. Первые могут работать только на нагрев или охлаждение, вторые способны решать оба задания. К четырехтрубным фанкойлам параллельно подключают и нагреватель, и чиллер. Режим работы системы выбирают в зависимости от времени года и потребностей.

Проще всего установить напольный вариант фанкойла. Нагретый воздух будет поступать через аккуратную решетку, встроенную в напольное покрытие

Впрочем, существует вариант, когда двухтрубную систему используют для кондиционирования воздуха летом, а затем для обогрева — зимой. При этом систему переключают то на чиллер, то на котел с помощью специального клапана, смена режима работы системы выполняется вручную. Это довольно популярная версия, поскольку монтаж только двух труб выполнить значительно проще, чем вести четыре конструкции.

Переключение же режимов работы при использовании четырехтрубной системы может выполняться с пульта управления в автоматическом режиме. В зависимости от места установки различают фанкойлы:

• напольные;
• настенные;
• напольно-потолочные;
• потолочные.

Назначение каждого вида устройств понятно из названия. Настенные фанкойлы чаще всего служат альтернативой обычным радиаторам водяной системы отопления. Их точно также устанавливают вдоль стен под окнами или в других подобных местах. Напольно-потолочные модели можно устанавливать и вверху, и внизу.

Кассетные фанкойлы удобны в монтаже, хорошо смотрятся в интерьере, их можно без проблем интегрировать в систему подвесного потолка

Кроме того, существуют кассетные и канальные конструкции фанкойлов. Устройства также могут быть корпусными или бескорпусными, предназначенными для скрытого монтажа. Это еще одно преимущество фанкойлов: они позволяют сделать систему отопления/кондиционирования практически незаметной.

Некоторые модели снабжены дополнительными функциями, например, системой забора свежего воздуха снаружи, возможностью электрического обогрева воздушных масс с помощью встроенных нагревательных элементов. Варианты организации системы управления также могут быть разными.

Настенные фанкойлы выглядят очень стильно, такое устройство можно повесить вместо кондиционера и управлять им с помощью дистанционного пульта

Что касается конкретных брендов, то самыми лучшими считаются фанкойлы производства Carrier и York. Отличные качества демонстрируют модели фирмы Trane, а также McQuay, это надежные устройства европейского производства. General climate представляет широкий модельный ряд фанкойлов в различной комплектации. А модели фирмы Daikin по отзывам владельцев, выглядят очень стильно. Среди недорогих изделий выделяются фанкойлы Aerotek — популярный китайский бренд.

Особенности работы вентиляторного доводчика

ФК состоит из радиатора, по которому циркулирует нагретая или охлажденная (в зависимости от задачи системы)жидкость непосредственно перед создающим воздушный поток вентилятором (см. Fancoil_unit_sl_silicone_firestop.jpg). При прохождении через радиатор воздух передает тепло или холод помещению.Теплоносителем служит централизованно охлаждаемая/нагреваемая вода или незамерзающий водный раствор этиленгликоля.

В самом фанкойле находится только теплообменник (водяной радиатор) и вентилятор, прокачивающий через него комнатный воздух. В более сложных системах фанкойл может также обеспечивать приточную вентиляцию (смешение воздуха помещения с наружным воздухом, поступающим от крышного кондиционера), и обогрев помещения.

Наиболее распространены потолочные (канальные или кассетные) доводчики, монтируемые в стандартные ячейки подвесного потолка типа «Армстронг» (600 х 600 мм). Как правило, каждое кондиционируемое/отапливаемое помещение (комната) имеет локальный блок автоматики с возможностью централизованного перехвата управления (например, в особо жаркие дни, когда производительность системы оказывается недостаточной).

Также существуют настенные и напольные конструктивы, а также полностью скрытые фанкойлы, соединяемые с помещением вентиляционной решёткой или раструбом.

Охлаждение воздуха при кондиционировании приводит к выпадению росы (конденсата) на теплообменнике. Конденсат самотёком собирается в приёмный лоток, и периодически откачивается оттуда специальным маломощным дренажным насосом, управляемым поплавковым клапаном. Насос сбрасывает конденсат в приёмную трубу низкого давления, проходящую под потолком помещения, оттуда вода стекает самотёком в канализацию.

Роль фанкойла в системе кондиционирования

Фанкойл — важный элемент централизованной климатической установки. Второе название — вентиляторный доводчик. Если термин fan-coil перевести с английского дословно, то это звучит‚ как вентилятор-теплообменник‚ что наиболее точно передает принцип его действия.

В конструкцию фанкойла входит панель подключения электрической части (1)‚ корпус (2) — потолочный вариант‚ вентилятор (3)‚ медный или алюминиевый теплообменник (4)‚ поддон для конденсата (5)‚ воздушный клапан (6)‚ место подключения насоса для конденсата и трубки (7) (+)

Предназначение устройства заключается в приеме носителя с низкой температурой. В перечень его функций также входит как рециркуляция, так и охлаждение воздуха в помещении, где он установлен‚ без поступления воздуха снаружи. Основные элементы fan-coil расположены в его корпусе. К ним относятся:

• центробежный или диаметральный вентилятор;
• теплообменник в виде змеевика‚ состоящего из медной трубки и алюминиевых ребер‚ насаженных на нее;
• пылевой фильтр;
• блок управления.

Кроме основных узлов и деталей в конструкцию фанкойла входит поддон для улавливания конденсата‚ насос для откачки последнего‚ электродвигатель‚ посредством которого поворачиваются воздушные заслонки.

На фото бескорпусный фанкойл модель Trane. Производительность двухрядных теплообменников — 1.5 – 4.9 кВт. Агрегат укомплектован малошумным вентилятором и компактным корпусом. Он отлично размещается за фальш-панелями или за подвесной потолочной конструкцией

В зависимости от способа монтажа существует фанкойлы потолочные‚ канальные‚ монтируемые в каналы‚ по которым осуществляется приток воздуха‚ бескорпусные‚ где все элементы смонтированы на раме‚ настенные или консольные.

Потолочные аппараты наиболее популярны и имеют 2 варианта исполнения: кассетные и канальные. Первые монтируют в объемных помещениях с подвесными потолками. За подвесной конструкцией располагают корпус. Видимой остается нижняя панель. Они могут рассредоточивать воздушные потоки по двум или всем четырем сторонам.

Здесь схематично изображен принцип работы фанкойла. Если систему планируют использовать исключительно для охлаждения, то лучшее место для него — потолок. Когда конструкция предназначается для обогрева‚ устройство размещают на стене в нижней ее части

Потребность в охлаждении существует не всегда, поэтому‚ как видно на схеме‚ передающей принцип работы системы чиллер-файнкойл‚ в гидравлический модуль встраивают емкость, выполняющую роль аккумулятора для хладагента. Тепловое расширение воды компенсирует расширительный бак, подключенный к подающему трубопроводу.

Управляют фанкойлами как в ручном, так и в автоматическом режимах. Если вентиляторный доводчик работает на отопление, то в ручном режиме отсекают подачу холодной воды. При работе его на охлаждение перекрывают горячую воду и открывают путь для поступления охлаждающей рабочей жидкости.

Пульт для управления как 2-трубным так и 4-трубным фанкойлом. Модуль подключают непосредственно к устройству и размещают вблизи него. От него подсоединяют панель управления и провода для ее питания

Для работы в автоматическом режиме на панели выставляют нужную для конкретного помещения температуру. Поддержка заданного параметра осуществляется посредством термостатов, которые корректируют циркуляцию теплоносителей — холодного и горячего.

Преимущество фанкойла выражается не только в применении безопасного и дешевого теплоносителя но и в быстром устранении неполадок в виде утечек воды. Это удешевляет их сервис. Применение этих устройств — наиболее энергоэффективный способ создания благоприятного микроклимата в здании

Так как любое большое здание имеет зоны с разными требованиями к температурному режиму, каждую из них должен обслуживать отдельный фанкойл или их группа с идентичными настройками. Количество агрегатов определяют на стадии проектирования системы расчетным путем. Стоимость отдельных узлов системы чиллер-фанкойл довольно высокая‚ поэтому как расчет‚ так и проектирование системы нужно выполнять максимально точно.

Типы фанкойлов

По способу монтажа фанкойлы делятся на:

• напольные;
• настенные;
• потолочные.

Есть универсальные устройства, которые крепятся и на стену, и на потолок.

Также существуют корпусные и бескорпусные фанкойлы.

По количеству теплообменников вентиляторные доводчики бывают:

• Двухтрубные, когда от одного теплообменника отходит две трубы. По одной трубе вода поступает в фанкойл, по другой – уходит обратно. В основном двухтрубные модели используются только для охлаждения. Нагрев воздуха тоже возможен, но придется подогревать воду в дополнительном теплообменнике и использовать специальный насос.
• Четырехтрубные. В таких фанкойлах теплообменника два, от каждого отходит по две трубы. В одном теплообменнике циркулирует холодная вода, а в другом – горячая. Благодаря этому прибор без проблем и охлаждает, и нагревает воздух.

Есть еще одна классификация фанкойлов:

• Кассетные фанкойлы устанавливают там, где есть подвесные потолки. Они бывают двух- и четырехтрубными. Обычно кассетные модели производятся без корпуса, так как его большая часть все равно скрыта. Видна остается лишь декоративная панель – на ней расположены жалюзи, распределяющие поток воздуха. Фанкойл кассетного типа почти не шумит, относительно прост в монтаже, а также равномерно распределяет воздух по всему помещению.
• Канальные фанкойлы часто используют для крупных объектов, например офисов и торговых центров. Их устанавливают внутри вентиляционной системы за подвесным потолком и за фальшстенами. Фанкойлы канального типа могут либо подавать свежий воздух, либо очищать уже имеющийся.

Устройство и принцип работы системы чиллер-фанкойл

Это оборудование универсально в применении: оно позволяет во все сезоны поддерживать комфортный микроклимат в помещении, вне зависимости от этажности здания, его площади, конфигурации и типа.

Если рассматривать самую примитивную схему работы: в зависимости от заданных пользователем установок радиатор доводчика перемещает жидкость, которая наделяется именно той температурой, что соответствует конкретной поставленной цели. Вода нагревает или охлаждает воздух вокруг рабочего элемента. Вентилятор, в свою очередь, принудительно направляет этот воздух в помещение.

Усовершенствованные модели также способны смешивать внутренний воздух и уличный. Доводчик пропускает носитель через радиатор, придает ему требуемую температуру в непрерывном цикле. Чтобы устройство не работало «вхолостую», в нем предусмотрены особые обходные трубопроводы, имеющие вентили и термоэлектрические приводы.

Конденсат, неизбежно возникающий на радиаторе, выводится с помощью приемного лотка. Дренажный насос, функционирующий в тандеме с поплавковым клапаном, удаляет из сборника накопленную влагу и направляет ее в приемную трубу, а оттуда – в канализационный сток.

Системы кондиционирования могут иметь воздушное либо водяное охлаждение. По критерию особенностей конденсатора можно найти модели выносного либо встроенного типа. Обогрев может осуществляться с применением теплового насоса или без такового. Далее будут рассмотрены ключевые конструктивные особенности каждого рабочего элемента, входящего в высокопродуктивную связку.

Чиллер – это кондиционер, пропускающий через испаритель антифриз или воду. Жидкость через систему трубопроводов подается к фанкойлам, установленным в отдельных помещениях. Связка работает также, как и сплит-системы. Чиллер и фанкойлы может разделять значительное расстояние – этот показатель зависит лишь от мощности внедренного с схему насосного оборудования. Чиллер работает с несколькими фанкойлами, в зависимости от его производительности устанавливается максимально допустимое число связанных сегментов системы кондиционирования.

Чиллеры бывают парокомпрессионными и абсорбционными. Последние реализуются в высоком ценовом сегменте, они крупные и могут использоваться не во всех типах зданий. Парокомпрессионные модели, в свою очередь, делятся на:

• наружные (работают на базе осевых вентиляторов, имеют воздушное охлаждение);
• внутренние (обладают водяным охлаждением, в них устанавливается центробежный вентилятор, обеспечивающий движение воздушных масс);
• реверсивные (могут работать на охлаждение и нагрев).

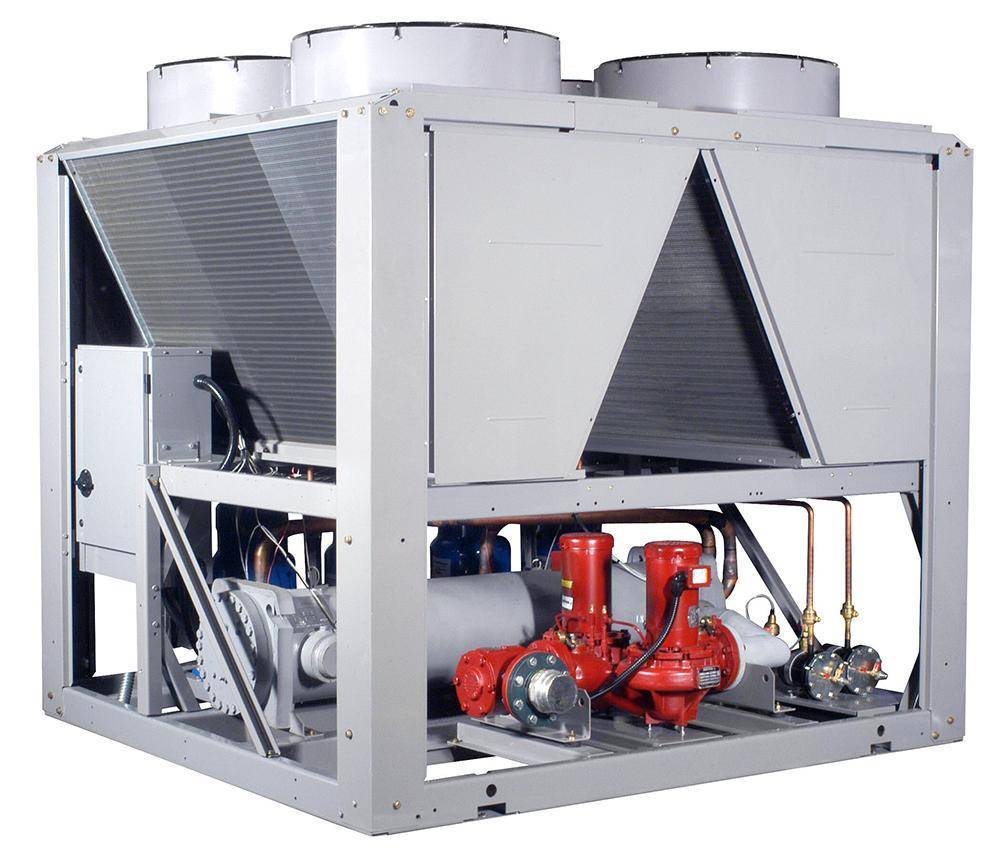

Пример реверсивного чиллера

Фанкойл – это оборудование, принимающее охлажденный носитель, оно отвечает за циркуляцию воздуха в обслуживаемом помещении. Встроенный вентилятор помогает смешивать уличные и внутренние потоки, отправлять в нужном направлении образовавшуюся смесь.

Выделяют несколько видов фанкойлов:

• напольные;
• настенно-потолочные;
• настенные;
• потолочные.

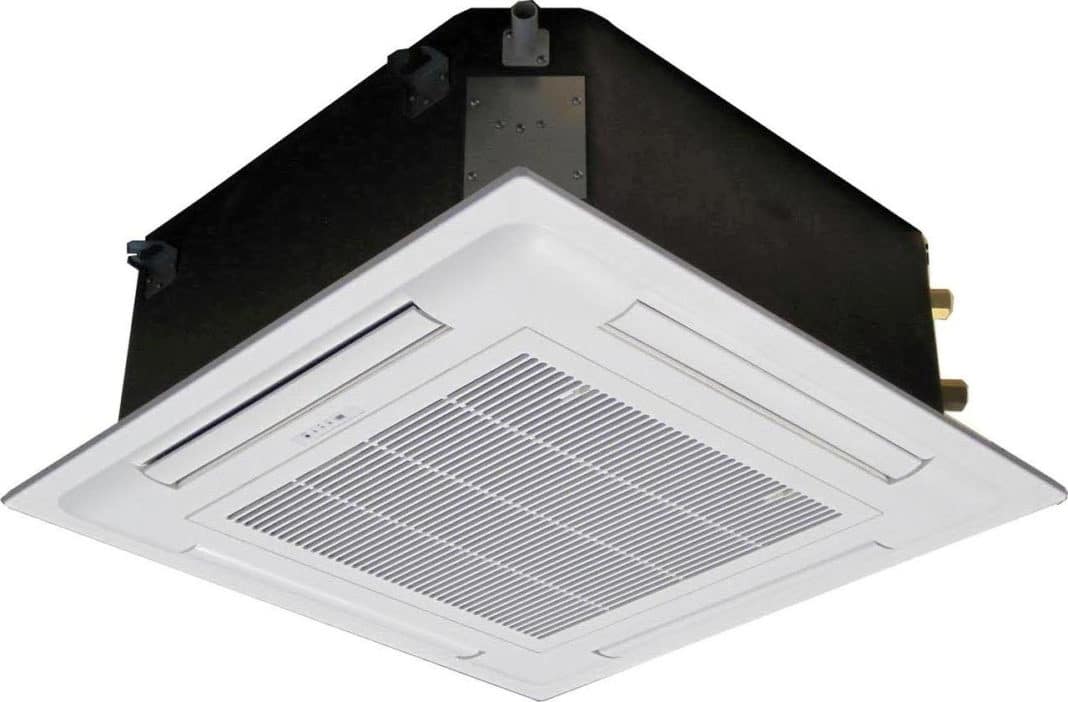

Пример потолочного фанкойла

Кассетные внутренние блоки способствуют охлаждению, нагреву и равномерному распределению воздушных масс в помещениях, в которых установлено подвесное потолочное оборудование. Благодаря подобному устройству маскируются рабочие элементы системы кондиционирования, сводятся к минимуму сопутствующие шумы. В этом случае воздушные потоки могут распределяться не более чем по 2-4 направлениям.

Канальные фанкойлы монтируют непосредственно в вентиляционную шахту. Для забора воздуха используются обособленные воздуховоды, для вывода отработанных масс применяются каналы, обустроенные за подвесными потолочными сегментами. Подобные модели доводчиков характеризуются высокой производительностью, их активно берут на вооружение при строительстве складов, торговых залов и прочих помещений с большой площадью.

Классификация фанкойлов

Устройства имеют несколько классификаций. В зависимости от количества теплообменников они могут быть двухтрубные или четырёхтрубные. 2-ух трубные используются в том случае, если допускается смешивание охладительного агента при работе на нагрев и охлаждении. 4-ёх трубные устройства применяются, если нельзя смешивать хладагенты (например, когда в их роли выступает вода и этиленгликоль). Главная классификация – в зависимости от их монтажа и установки. Таким образом, бывают такие вентилирующие устройства:

1. Настенные.
2. Кассетные. Если модель кассетная потолочная, то предназначена она для встраивания в подвесной блок помещения. Особенностями устройства подобного типа выступают: оригинальный дизайн, подача свежей порции воздуха, конденсат отводится в специальную встроенную помпу, лёгкий монтаж. Можно найти модели с двумя или четырьмя трубами. Бывают также и двухтрубные доводчики с электронагревателем.
3. Канальные. Подобные модели монтируются в подвесной потолок. Бывают двух типов – низконапорные и высоконапорные канальные. Такая модель предназначается для вентиляции больших пространств в офисе либо зале в торговом центре. Подобный кондиционер монтируется вне помещения, чем и привлекает владельцев современных квартир с большим количеством комнат. Модели могут быть двух- и четырёхтрубными.
4. Скрытого типа. Предназначены для встраивания в подвесной потолок таким образом, чтобы охлаждающего устройства не было видно. Комплектуются модели этого типа устройства пленумом на нагнетание и всасывание.

Основные технические характеристики, на которые следует обращать внимание:

• величину мощности чиллера и его производительность холода;
• величину явной и полной холодопроизводительности фанкойлов;
• производительность устройства по перемещению воздуха;
• мощность насоса и максимальную длину магистрали.

Заключение

После того как все будут выполнены, независимо от того, будете вы заниматься ими самостоятельно или доверите опытным мастерам, вы получите возможность использовать систему, которая будет отличаться долговечностью, безотказной работой и безопасностью в действии. Это позволит вам убедиться в том, что система “фанкойл-чиллер” является максимально эффективной, надежной и экономичной. Она не предполагает проведения особенно сложных операций по установке и наладке системы. Для того чтобы обеспечить эффективную работу, лучше всего, конечно же, привлечь к монтажу сотрудников соответствующей организации, которая специализируется на создании и обустройстве подобных систем. Это позволит вам исключить преждевременный ремонт.

Первоначально необходимо отметить, что без наличия проектной документации не допускается установка ни одного фанкойла . Любая замена одного вида на другой вид или фирмы производителя фанкойла, должна быть согласована с проектировщиками, в противном случае это может привести к выходу из строя самого чиллера .
