Основные виды и критерии выбора
Прежде всего, при выборе светодиодных лампочек, в частности с цоколем стандарта gu10, обратите внимание на возможность использования диммера: в продаже встречаются с возможностью подключения через него и без таковой. Отличительным параметром необходимо считать также мощность источника света
В данном случае все зависит от того, насколько сильно необходимо осветить конкретный объект, а для концентрированного, направленного луча это значение будет на порядок ниже в сравнение с источниками рассеянного света. Если не учитывать данный факт в процессе выбора, возможны излишние экономические затраты: мощность и цена находятся в прямой зависимости
Отличительным параметром необходимо считать также мощность источника света. В данном случае все зависит от того, насколько сильно необходимо осветить конкретный объект, а для концентрированного, направленного луча это значение будет на порядок ниже в сравнение с источниками рассеянного света. Если не учитывать данный факт в процессе выбора, возможны излишние экономические затраты: мощность и цена находятся в прямой зависимости.
Еще одна характеристика – температура или цветовой оттенок. Различают холодные и теплые оттенки. Температура измеряется в градусах Кельвина. Чем ниже температура, тем более теплое освещение, тем больше в нем красной составляющей.
Последним параметром, на который необходимо обратить внимание – напряжение питание. В большинстве своем оно составляет 220 Вольт – стандартное напряжение сети
В чем отличия светодиодных ламп gu10 от галогеновых
«Галогенка» gu10
Светодиодные источники света постепенно вытесняют галогенные. Это связано с некоторыми, весьма существенными, преимуществами.
Во-первых, экономия электроэнергии. Для создания равного светового потока светодиодному источнику света нужно до 8 раз меньше мощности. Конечно, сами led стоят больше, но при длительном использовании спустя 1-2 года счета за электричество заметно снизятся. (Расчет относится к освещению помещений с постоянно включенным светом).
Во-вторых, светодиоды очень мало нагреваются (до 50-60⁰С; галогенные же – свыше 250⁰С)
Это важно для встраиваемых в натяжные потолки точечных светильников и подсветки, например, в кухонных шкафах
В-третьих, led gu10 изготавливают влагостойкими и ударопрочными. Впрочем, светодиодная лампа способна работать даже с поврежденной колбой.
В-четвертых, если необходимо диммирование, то светодиодные лампы – оптимальный вариант. Галогенные источники света сохраняют свои характеристики при максимальном напряжении. При его снижении они превращаются в обычные лампы накаливания. Поэтому их диммирование технически возможно, но физически не имеет смысла. Диммируемые светодиодные лампы стоят больше обычных, но действительно изменяют свою яркость при работе, снижая затраты на электроэнергию.
При замене в конкретном светильнике галогенных ламп светодиодными обратите внимание на габаритные размеры: часто источники света разных типов со схожим световым потоком различаются размерами. Кроме размеров эти типы различаются направленностью светового потока: угол падения света у «галогенок» шире, чем у led
Поэтому при замене одних лампочек на другие стоит учесть и этот параметр, чтобы общая освещенность не снизилась. Зато для узконаправленной подсветки светодиодные лампочки – оптимальное решение
Кроме размеров эти типы различаются направленностью светового потока: угол падения света у «галогенок» шире, чем у led. Поэтому при замене одних лампочек на другие стоит учесть и этот параметр, чтобы общая освещенность не снизилась. Зато для узконаправленной подсветки светодиодные лампочки – оптимальное решение.
Применение переходников
Случается такое, что не получается найти лампу необходимой конструкции для использования. Или проводятся ремонтные работы, под рукой есть лампа, но она не подходит к патрону люстры. Для таких случаев у ремонтников обычно есть с собой переходники.
Еще одна частая ситуация – от E14 недостаточно света даже с использованием мощных светодиодных вариантов. А вот E27 могли бы справиться с задачей. Или одной лампы E27 недостаточно, а две было бы в самый раз.
На рынке доступны такие переходники:
Междуразмерные. Стандартный вариант, когда, например, с винтового E14 нужно перейти на винтовой E27.
Межтипные. Используются, чтобы с одной конструкции цоколя перейти на другую, например переход винтовой E27 на штырьковый GU10.
Разветвители. К одному патрону можно прикрутить сразу две или даже три лампочки. Такие переходники представлены в основном для ламп Эдисона.
Переходники действительно помогут решить определенные проблемы, но и у них есть один недостаток – удлинение конструкции. Между патроном и цоколем появляется дополнительный элемент, поэтому лампа может сильно выпирать из плафона.
Карболитовый патрон. Плюсы и минусы.
Нажмите на изображение, чтобы увеличить. Карболитовый патрон в отличии от керамического является разборным и состоит из трёх основных элементов:
- корпус патрона;
- керамический вкладыш с контактами;
- юбка патрона.
Для подключения патрона необходимо произвести его разборку, и подключить проводники к клеммам керамического вкладыша.
Плюсы:
- надёжный корпус;
- хорошее исполнение, вываливание контактной юбки встречается крайне редко;
- устойчив к небольшим перегрузкам по мощности.
Минусы:
- неудобное подключение, необходимо разбирать патрон;
- необходимы определённые доработки для использования в точечных светильниках.
Буквы в маркировке
Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:
- Большая буква — сообщает о форме.
- Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
- Маленькая буква — количество контактов.
Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).
С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.
Первая большая буква в начале маркировки — форма | |
E | Резьбовой цоколь Эдисона |
G | Штырьковый |
R | Крепеж с утопленными выводами |
H | Автомобильные лампы |
B | Цоколь штифтовой (иногда называют — байонет) |
S | Софитный крепеж |
P | Фокусирующий |
T | Телефонный |
K | Кабельный |
W | Бесцокольные лампы |
Маленькая буква в конце маркировки — количество выводов (указывается не всегда) | |
s | 1 контакт |
d | 2 |
t | 3 |
q | 4 |
p | 5 |
Резьбовые цоколи Эдисона — тип E
Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.
Резьбовые цоколи тип E
Штырьковые — G
Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.
Лампочки со штырьковым типом цоколя
Настольные — 2G11
Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.
Светодиодные лампы с цоколем 2G11
С утопленными выводами — R
Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.
Лампа металлогалогенная 150 Вт RX7s
Автомобильные — H
Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.
Автомобильная лампа H7
Штифтовые — B
Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении
Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом. Энергосберегающая лампочка B22
Энергосберегающая лампочка B22
Софитные — тип S
Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.
Софитная с цоколем SV8.5
Фокусирующие — P
Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.
С фокусирующим цоколем – тип P
Телефонные — T
Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.
У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе
Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт. Индикаторная лампа цоколь T5.5 k
Индикаторная лампа цоколь T5.5 k
Кабельные — тип K
Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.
Лампа Metalarc HSI-td 2000 w/d с цоколем K12S
Умные цоколи
Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.
Бесцокольные лампы — W
Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.
Автомобильная безцокольная лампочка W21W
Где применяются
Чаще всего светодиодные лампы являются прямой альтернативой лампам с галогеном. Поэтому логично было бы предположить, что используются лед лампы именно в тех местах, где были применены галогены
Важно отметить, что ценообразование ламп gu 10 с диодами зависит напрямую от того, какими техническими особенностями они наделены. В основном светильники лед используются в следующих типах помещений:
- офисные здания;
- помещения для переговоров (кабинет);
- санузлы (совмещенные/раздельные);
- сфера рекламной деятельности (вывески, стенды, прочее);
- витрины магазинов разной направленности.
Gu 10 лампы светодиодные применяются в освещении разного уровня. Например, это может быть основное освещение определенного помещения.
Их применяют в качестве декоративного дополнительного элемента. Данными конструкциями можно освещать мебель, картины, панно, зеркала и прочее. Зонирование помещения при помощи установки на потолок точечных осветительных конструкций также может быть осуществлено данным видом световых элементов.
Как расшифровать маркировку?
В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.
Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:
- «Е» — цоколь «Эдисона, т.е. резьбовой;
- «G» — штырьковой;
- «R» — оснащенный утопленным контактом;
- «Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
- «В» — байонет или штифтовой;
- «F» — имеет один штырек;
- а — штырек имеет форму цилиндра;
- b — оснащен рифленым контактом;
- с — указывает на оригинальную форму штыря;
- «S» — софитный.
Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.
Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.
При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные. Последнего маркера может и не быть (+)
Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».
Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров
Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.
GU 4
GU4 — это уменьшенный вариант GU5.3, сама лампа имеет маркировку — MR11, являются уменьшенной копией MR16. Из-за своего размера, они обладают меньшей мощностью, в среднем в два раза, чем у старшего брата, соответственно, дают меньше света. Используются для декоративной подсветки в коробах и нишах.
Тип: с плоским рассеивателем
Стандартный размер: Рассеиватель диаметром ~35мм, глубина от 37мм.
Применение: В декоративной подсветке помещений и мебели.
Маркировка GU4: GU – штырьковые контакты, расстояние между штырьками 4 мм.
Как вы уже поняли, значимые когда-то различия в типе цоколя, теперь не столь актуальны, в связи с появлением светодиодных ламп, которые имеют низкое энергопотребление, не нагреваются и невероятно долговечные. Возможно когда-то, будет введен один общий стандарт и количество цоколей будет существенно снижено.
Сейчас же, если вы покупаете новые точечные светильники, например, для натяжного потолка, обращайте внимание на тип лампы по способу свечения, её мощность, цветовую температуру и световой поток, а не на цоколь, он не так важен. Это знание вам пригодится разве что при замене существующих лампочек, если они перегорят. Это знание вам пригодится разве что при замене существующих лампочек, если они перегорят
Это знание вам пригодится разве что при замене существующих лампочек, если они перегорят.
Где применяются
Чаще всего светодиодные лампы являются прямой альтернативой лампам с галогеном. Поэтому логично было бы предположить, что используются лед лампы именно в тех местах, где были применены галогены
Важно отметить, что ценообразование ламп gu 10 с диодами зависит напрямую от того, какими техническими особенностями они наделены. В основном светильники лед используются в следующих типах помещений:
- офисные здания;
- помещения для переговоров (кабинет);
- санузлы (совмещенные/раздельные);
- сфера рекламной деятельности (вывески, стенды, прочее);
- витрины магазинов разной направленности.
Gu 10 лампы светодиодные применяются в освещении разного уровня. Например, это может быть основное освещение определенного помещения.
Их применяют в качестве декоративного дополнительного элемента. Данными конструкциями можно освещать мебель, картины, панно, зеркала и прочее. Зонирование помещения при помощи установки на потолок точечных осветительных конструкций также может быть осуществлено данным видом световых элементов.
Достоинства ламп светодиодного типа
Данный тип конструкции, придающий помещению освещение, сегодня самый востребованный на рынке. Это не случайно, ведь замена предыдущих моделей осветительных элементов более современными технологиями наделена максимальным числом преимуществ. Чтобы все плюсы были наглядными, стоит рассмотреть их детально:
Сбережение электроэнергии. Сегодня затраты на электрическую энергию обходятся достаточно дорого. Именно основываясь на этом, производители светодиодных элементов разработали лампу с цоколем gu 10. Применение их достаточно широко. Они могут быть установлены для частного пользования, офиса, в небольших помещениях промышленного назначения.
- Экономичность данного элемента выдвигает его на лидирующие позиции среди прочих приборов для освещения. Экономия связана не только с минимальными затратами электричества, но и простотой установки. Осуществить монтаж можно самостоятельными усилиями, при этом специализированного оборудования не потребуется. К тому же смело можно обойтись без обращения за помощью к профессионалам данной сферы. Затраты на дальнейшее обслуживание приборов, где будет установлена лампа цоколь gu 10 светодиодная, не потребуются.
- Передача света осуществляется равномерно, перебоев не возникает. Даже при длительном времени рабочей деятельности лампочка не перестанет излучать яркий плавный свет, бликов не будет наблюдаться.
- Долгий срок эксплуатации. На период функционирования лед элемента gu 10 уровень мощности не оказывает никакого влияния. Каждая лампочка в среднем готова прослужить на протяжении 50 000 часов.
- Безопасность при эксплуатации осуществляется за счет того, что функционирование происходит в специализированном корпусе, который наделен особенностью не нагреваться. Благодаря этому светодиодный элемент с цоколем gu10 может смело использоваться в помещениях, изготовленных из легковоспламеняющихся материалов, например, древесина.
Важно отметить, что при установке светодиодного лед элемента любой прибор для освещения начнет играть новыми красками. Это интересно: Подключение RGB ленты и варианты её использования — рассматриваем вместе. Это интересно: Подключение RGB ленты и варианты её использования — рассматриваем вместе
Это интересно: Подключение RGB ленты и варианты её использования — рассматриваем вместе
Преимущества светодиодных ламп
И не удивительна популярность светодиодов, потому что у них имеются несомненные преимущества.
- Благодаря применению диодного принципа, максимально эффективно расходуется электрическая энергия.
- Высокое значение коэффициента полезного действия светодиодного освещения. Это значение в 10 раз превышает КПД обычной лампы накаливания.
- Работают такие осветительные приборы довольно продолжительное время – до 100 тысяч часов.
Поэтому после установления светодиода вы на долгое время позабудете о том, что нужно тратить деньги и время на то, чтобы обслуживать или заменять осветительные приборы.
Однако, не всегда легко заменить обычные лампы накаливания на светодиодные, потому что современные светодиодные лампы имеют размеры, которые отличаются размерами с обычными лампами, используемыми в советское время. По этой причине необходимо заменить патрон в люстре.
Особенности видов

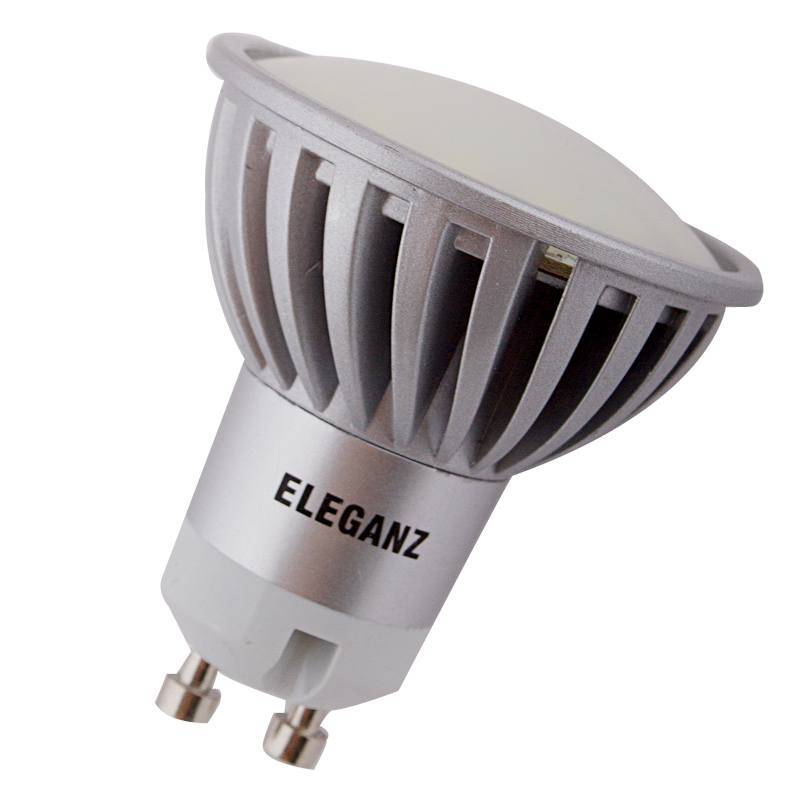

Отдельно стоит обратить внимание на то, что лампочки gu 10 предназначены исключительно для использования во внутренних помещениях сооружений. Как правило, данные лампочки делятся на два вида имеющихся колб – это формы конуса и цилиндра
Конусные светильники более востребованы
Важно отметить, что оба представленных вида имеют абсолютно идентичный способ подачи световых потоков. Все лучи света объединяются в пучок определенного направления
Что же касается конструкционных особенностей, то элементы бывают открытого и закрытого типов. Между собой они различаются местоположением световых диодов по периметру конструкции. Открытая система излучает более насыщенный свет, в то время как закрытый тип лампочки пропускает свет с помощью рассеивателя, выполненного из матового материала.
Стоимость
Цена на лампочки G4 зависит в основном от марки производителя. Наиболее популярными компаниями, занимающимися выпуском светодиодных ламп, в том числе и G4, у нас в стране являются:
Philips. Головной офис этой фирмы находится в Нидерландах. Приобрести лампочки этого производителя можно практически в любом специализированном магазине. Стоят модели G4 марки Philips около 350-400 руб. за штуку.
Osram. Этот немецкий производитель поставляет на российский рынок очень качественное светодиодное оборудование. Цена на лампы с цоколем G4 такой марки колеблется в пределах 250-350 руб.
Foton Lighting. Головной офис этой компании расположен в Лондоне. Стоят лампы G4 этой марки порядка 300 рублей.
Штырьковый цоколь
Это могут быть: GX53, G9, G4, GU5.3, GU10, G6.35, G13, G23, G53 и прочие. Именно буква G – указывает на то, что в лампе используется штыревая сисетма соединения лампы с патроном. Цыфры указавают на расстояние в миллиметрах между центрами штырьков. Если штырьков больше двух, то цифрами указывается диаметр окружности, на которой располагаются центры штырьков.
Иногда для цоколей данного типа применяются дополнительные обозначения. Эти обозначения указывают на то, что лампы невзаимозаменяемые. Например, лампы GX53 и G53 имеют расстояние между центрами штырьков 53 миллиметра, но сами разъемы для их подключения разные.
Лампы с таким цоколем имеют расстояние между центрами штырьков – 53 миллиметра и работают обычно от сети 220 Вольт. Из-за небольшой высоты лампы наиболее часто их используют для подвесных и натяжных потолков. Данные лампы GX53 штырьками вставляются до упора в разъемы и поворачиваются для фиксации специальными замками, которые находятся в этих разъемах. Как правильно в светильниках для крепления данных ламп уже все есть и поэтому дополнительных патронов не требуется.
– лампы со штырьковым цоколем. Расстояние между штырьками 9 миллиметров. Сами штырьки в виде двух вытянутых петелек проволоки. Наиболее часто подобные лампы используются в домашних люстрах, в светильниках акцентного и декоративного освещения.

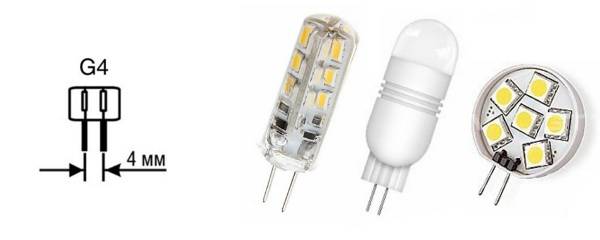

– Лампы со штырьковом типом. Расстояние между штырьками 4 миллиметра. Эти лампы бывают как низковольтные на 12 Вольт / 24 Вольт, так и на 220 Вольт. Чаще всего данные лампы применяются в светильниках декоративного и потолочного типа, где наилучшим способом используются преимущества этих маленьких и ярких лампочек.

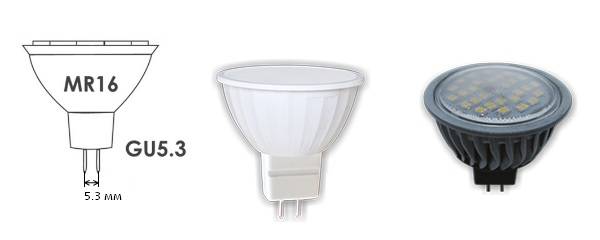

– такой тип штырькового цоколя наиболее часто встречается у ламп направленного света MR16. Расстояние между центрами штырьков 5.3 миллиметра. Сфера применимости MR16 с цоколем GU5.3 может быть разнообразной: нишевое освещение, бытовое, декоративное освещение, подсветка витрин и прочее. Питание таких ламп возможно как от 12 Вольт, так и от 220 Вольт.

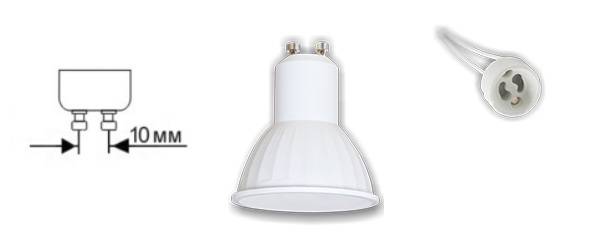

Расстояние между центрами штырьков 10 миллиметров. Работают обычно от сети 220 Вольт. Форма штырьков позволяет лампе надежно фиксироваться в патроне со специальным замком. Для этого лампу достаточно просто повернуть в патроне.
Лампы с этим цоколем очень похожи на лампы с цоколем G4, только расстояние между центрами штырьков равно 6.35 миллиметров. Питание у таких ламп обычно осуществляется от сети 220 Вольт.

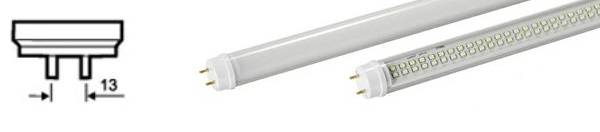

Расстояние между центрами штырьков 13 миллиметров. Такой цоколь встречается у трубчатых ламп T8, которые используются в светильниках типа армстронг, ЛВО, ЛПО, ЛСП и прочих.

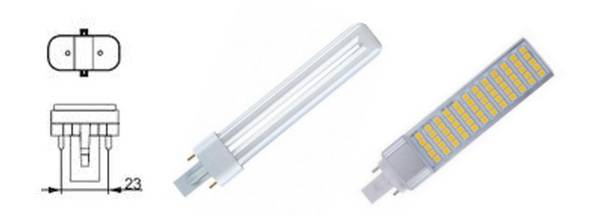

Расстояние между штырьками 23 миллиметра. Лампы с таким цоколем часто применяют в настольных лампах, а также в светильниках для душевых и ванных комнат.
– это лампа аналогичная GX53. Отличается от нее лишь тем, что расстояние между центрами штырьков равно 70 миллиметров.
– имеет такое же расстояние между центрами штырьков, как и у лампы GX53 (то есть 53 мм). Вот только сами штырьки и разъемы для их подключения различны. Лампы G53 используются для направленного освещения, например, в торговых помещениях, кафе, ресторанах, галереях и т.д.
Бывают как галогеновые, так и светодиодные и используются для прожекторов. Цоколь с утопленным контактом. Самая распространенная длина таких ламп 78 или 118 миллиметров. Обычно длина указывается в маркировке ламп. Наиболее часто используются такие лампы (а соответственно и прожектора) для организации интенсивного освещения зданий, уличных баннеров, больших помещений, спортивных залов и т.д.
В виду того, что на рынке могут появлятся новые цоколи, то описание о них так же может попасть в нашу статью. Или если вы хотите, что бы мы описали какой-либо цоколь не отраженный в этой статье, то можете смело писть нам об этом и мы с радость сделаем это для вас.
